Солнечная батарея своими руками из диодов

Выбор материала

Прежде чем начать собирать солнечную батарею, следует определиться, где, как, для каких целей она будет использоваться. От этого во многом зависит и выбор материала для фотоэлектрического преобразователя. Обычно для солнечных батарей используют разновидности кремния. Это могут быть пластины монокристаллического кремния, это могут быть тонкие пленки поликристаллического кремния или аморфного кремния. На базе кремниевых фотоэлектрических преобразователей можно самостоятельно собрать зарядные устройства, походные солнечные батареи, а при желании и полноценные гелиевые модули для домашней электростанции.

Кремниевые фотоэлектрические преобразователи

Кроме кремния в качестве материала для элементов гелиевой батареи можно использовать медную фольгу. Для применения в схемах электропитания различных приборов или зарядных устройств медные фотоэлектрические преобразователи мало пригодны из-за низкой эффективности и малой мощности, но в самодельных сигнальных устройствах их вполне можно использовать. Например, для изготовления датчика освещенности.

Медная фольга

Особенности изготовления из подручных материалов

Умельцы ухитряются строить солнечные энергетические станции без применения фотоэлементов. Так, пивные банки превращаются в эффективный нагреватель воздуха.

Модели из фольги и варианты из пивных банок

Небольшие манипуляции с медной фольгой превращают её в фотоэлемент. Кусок фольги прокаливается полчаса на плите, от него отслаивается оксидная плёнка. Затем без нагрева берётся второй кусок. Оба куска помещаются в сосуд с соляным раствором, из пластин и нагрузки собирается электрическая цепь.

Из пустых пивных банок тоже можно сделать нагреватель воздуха. Банки снаружи покрываются чёрной краской. Из них собираются воздушные туннели, в которые вентилятором загоняется воздух. Чёрная поверхность очень сильно нагревается на солнце и нагревает воздух в баночном туннеле. В помещение он проходит уже почти горячим.

Варианты из транзисторов и модели из диодов

В любом старом транзисторе при его разборке можно обнаружить кремниевую пластинку. Это и есть фотоэлемент. При очень хорошем освещении пластинка генерирует постоянный ток силой около 1мА. И несколько спаянных пластин смогут зарядить маломощный аккумулятор. Для этой цели отлично подходят мощные кремниевые транзисторы с буквенной маркировкой КТ или П.

Фотоэлемент можно создать самому, вытащив кремний из старых диодов.

ФОТО: avatars.mds.yandex.netСолнечный электрогенератор, собранный на диодах

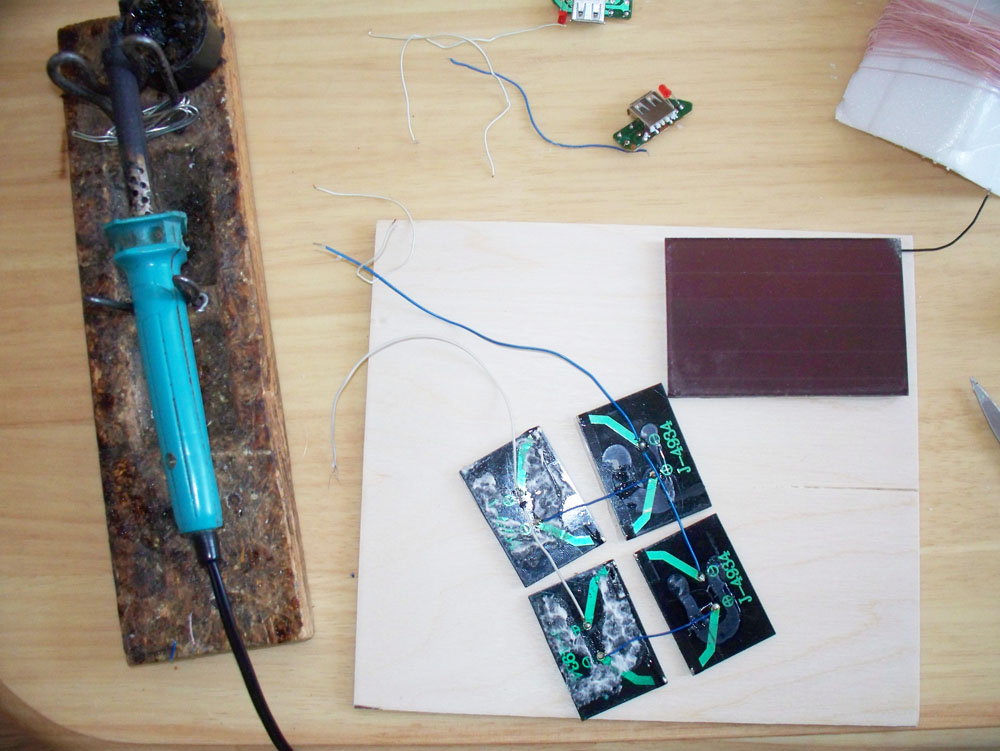

Пайка солнечных модулей: зарядное устройство для телефона, садовый светильник, контроллер, фонарь, инвертор, лодка, Powerbank, прожектор и прочие варианты

Вначале к каждому ФЭП присоединяются контакты нарезанных заранее проводников одинаковой длины (используется обычный картонный прямоугольник)

Проводок осторожно укладывается на пластину, на место припоя наносится кислота, паяльником надавливать на кристаллы нельзя. Каждый модуль размещается на подложке с разметкой (или стекле) обратной стороной вверх («минусовой»), все элементы соединяются по типу «змейки»

Крайние контакты припаиваются к шине (более широкий проводник из серебра). Рекомендуется установка «средней точки» — шунтирующих диодов, это позволит батареям не терять заряд при затемнении определенного участка или снижении качества освещения. Выводные клеммы предусматриваются с внешней стороны каркаса, для токовыводящих проводов потребуется изоляция. После спайки всех элементов они смазываются силиконовым клеем для закрепления на панели. Рекомендуется наносить клей по центру каждого модуля, а не по краям, в этом случае снижается риск их растрескивания при деформации фанеры.

Далее соединенные модули проверяются на функциональность и  только потом ‒переворачиваются. Этот этап трудно провести в одиночку из-за хрупкости пластин. После фиксации на панели еще раз проверятся выдаваемая батареей нагрузка (этот процесс рекомендуется проводить на всех этапах создания самоделки). Все соединяющие и выводные провода смазываются силикатным клеем и фиксируются. Оргстекло или другой пропускающий свет материал закрепляются после окончательного высыхания герметика, в противном случае образуются испарения.

Остается подключить солнечную батарею к аккумулятору и/или инвертору. Рекомендуемая схема подключения солнечных батарей загородного дома включает контроллер заряда солнечной батареи. При перезаряженных аккумуляторах (наблюдаемых в дневное время) это устройство отключает процесс зарядки, ночью ‒ отключает систему.

Рекомендации по эксплуатации

Солнечная батарейка может прослужить очень долго и стабильно, поставляя ток в домашнюю проводку. Но многое зависит не только от качества ее сборки и последующего подключения

Очень важно эксплуатировать такой нежный генератор, как полагается. Желательно направить батареи, если они не снабжены подстраивающейся под солнце системой, четко на юг, что поможет уловить максимум энергии и сократить непроизводительные потери. Чтобы исключить ошибку, достаточно ставить генератор под тем углом к горизонту, который равен числу градусов широты в конкретном месте

Но поскольку солнечный диск в течение года меняет свое местоположение на небосводе, рекомендуется в весенние месяцы понижать угол, а при наступлении осени повышать его

Чтобы исключить ошибку, достаточно ставить генератор под тем углом к горизонту, который равен числу градусов широты в конкретном месте. Но поскольку солнечный диск в течение года меняет свое местоположение на небосводе, рекомендуется в весенние месяцы понижать угол, а при наступлении осени повышать его.

Дополнение следящей системой в бытовых условиях нецелесообразно. Она оправдывает вложения исключительно на промышленном уровне. Гораздо выгоднее поставить сразу несколько батарей, ориентированных на наиболее вероятные углы освещения. Ставя солнечные генераторы поверх плоской кровли, к примеру, из рубероида или из листового железа, стоит поднять их над плоскостью. Тогда обдув воздушным потоком снизу повысит эффективность работы. На волнистых крышах так поступать необязательно, хотя никакого вреда от подъема не будет.

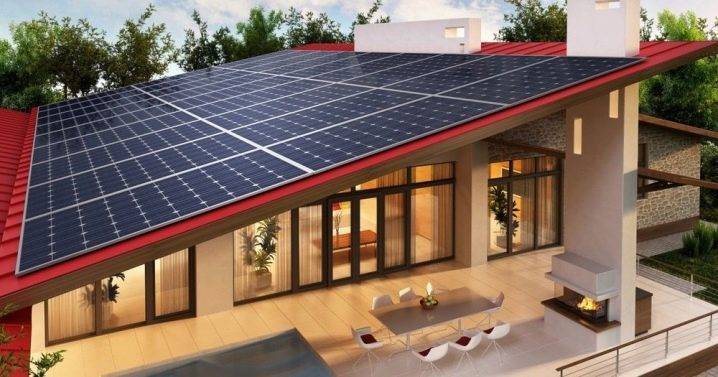

Самые лучшие кровли – это те, что ориентированы к югу и оформлены в виде плоских скатов. В такой ситуации скат служит для присоединения нескольких уголков, размер которых совпадает с величиной модуля. Выход над коньком составляет примерно 0,7 м, а крепление модуля к уголкам производится с разрывом в 150–200 мм. Как вариант, можно свешивать батарею при помощи тех же уголков ниже кровельного ската. На волнистой поверхности уголки часто сменяют трубами тщательно подбираемого диаметра.

Солнечные блоки стоит выставлять по горизонтали, что сократит разброс температуры между их нижней и верхней частью на 50%, если сравнивать с вертикальным монтажом. А значит не только увеличится фактический ресурс, но и удастся повысить результативность системы.

Место для монтажа должно обладает следующими особенностями:

• как можно более освещенным;
• имеющим минимальную тень;
• хорошо продуваемым ветрами.

Как сделать солнечную батарею в майнкрафт

Поклонникам этой игры сейчас расскажем, как создать энергию из солнца! Этот источник тока применяют как запасной. Когда будет дождь или ночь можно использовать эти батареи. Ток собирается в АКБ. Подобная панель занимает малую площадь поэтому ее выгодно изготовить.

Способ создания

Перед изготовлением придется запастись следующим:

1. Уголь – 3 шт.
2. Стекло 3 шт.
3. Изолированные провода в количестве 12 шт. 4-6 меди.
4. Оловянный провод – 1. Должен быть изолированным.
5. Железные слитки – 10 штук.
6. Красная пыль – 6.
7. Олово – 2.
8. Булыжники – 8.
9. Резина – 13.

Провода, расположенные над солнечными батареями, не будут мешать их работе.

Где ставить и сколько энергии можно получить?

Устанавливаются в места где ничто не препятствует прохождению света. Допускается снег, трубы, стекло, провода.

В пустом биоме генерирование энергии будет идти постоянно.

Производят 1 еЭ/т (13050 еЭ за солнечный день).

Проект солнечной энергосистемы для дома и дачи

В начале проводится расчет мощности солнечных батарей: просчитывается нагрузка задействованных приборов, подсчитывается число соединяемых фотопреобразователей и площадь, занимаемая готовыми панелями. Средняя мощность отдельного элемента размером 6×6 (15,24×15,24 см) составляет 4Вт, напряжение ‒ 0,5В. То есть для получение хотя бы 18 В потребуется 36 элементов. С учетом небольшого промежутка между ФЭП размер самодельной панели будет не менее 95×95 см, а учетом потерь при передаче и аккумулировании энергии она будет выдавать не более 0,12 Квт в день.

Далее отталкиваются от потребности в электричестве. Средняя величина потребления для загородного дома в день составляет 7,5 кВт, то есть для полного обеспечения потребуется не менее 62 панелей (и примерно столько же занятых м2 на крыше). Помимо площади возникает проблема веса: покупная панель мощностью 260 Вт с легкой алюминиевой рамой размером около 160×100 см весит не менее 20 кг. Собранная батарея своими руками весит еще больше (трудно найти легкое и прочное основание)

Поэтому перед размещением панелей следует проверить состояние кровли, и не важно: будут ли это собранные солнечные батареи своими руками или покупные

По понятным причинам отдача фотопреобразователей выше в ясные дни, панель размещается на южной стороне крыши и, в идеале, отслеживает движение солнца. Причем крышу не должны окружать высокие деревья или другие объекты, дающие тень. Большинство продаваемых панелей уже имеют поворотные механизмы, при самостоятельной сборке этот вопрос требует проработки. Это усложняет подключение солнечных панелей, но только при соблюдении этих условий достигается эффективность фотопреобразования в пасмурные и зимние дни.

Полезные советы

Самодельная солнечная батарея может быть применена даже для отопления частного дома. Подобное оборудование можно монтировать, не требуя разрешения от государственных органов. Но даже при активном использовании оценить эффективность не получится раньше чем через 36 месяцев. Кроме того, такой вариант очень дорогой. Так как почти везде в России температура регулярно бывает отрицательной, придется дополнить гелиосистему теплоизоляцией.

Стабильное действие батарей обеспечивается в диапазоне температур от -40 до +90 градусов. Исправная работа гарантирована в среднем на 20 лет, а после этого эффективность резко сокращается. При выборе контроллера нужно учитывать разницу между мощными и слабыми электрическими системами. Если контроллера нет или он вышел из строя, придется непрерывно отслеживать заряды аккумуляторов. Невнимательность может сократить срок действия накопителя заряда.

Как сделать солнечную батаерю своими руками, смотрите в следующем видео.

Солнечная батарея из транзисторов

Чтобы изготовить преобразователь световой энергии потребуется следующее:

• Транзистор типа П 210
• Пассатижи
• Точило
• Алюминиевое донышко от банки из-под пива или газ воды.
• Небольшой кусок ДВП для установки транзисторов.

Способ создания

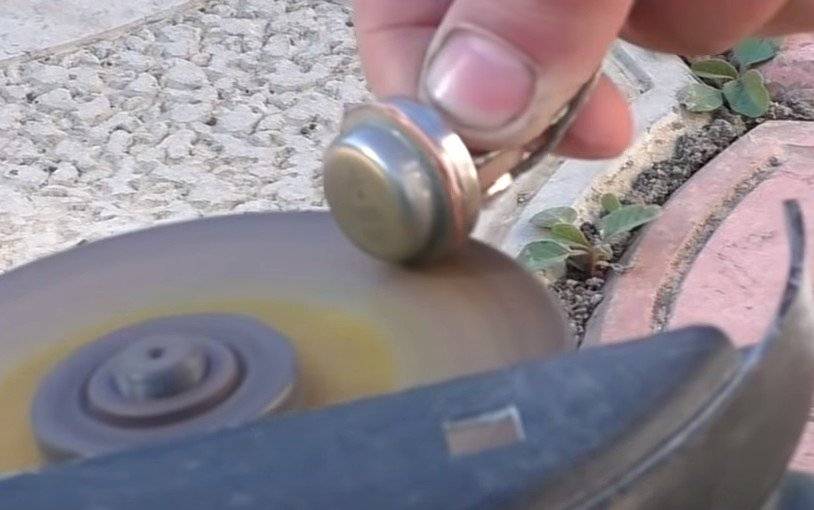

Для начала потребуется снять верхнюю часть транзистора. Это нужно для того чтобы был виден фотоэлемент, реагирующий на свет. Чтобы добраться до нужного нам элемента потребуется применить пассатижи и точило.

В итоге получим такой вот элемент:

Выводы «база» и «эмиттер» дают напряжение 0,95 вольт.

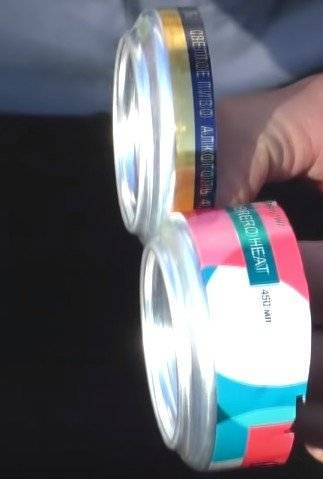

Теперь придется поработать с дном баночки. Из него сделаем отражатель или рефлектор.

Главное, чтобы транзистор не выступал за бортик.

В центре крышки нужно просверлить или пробить отверстие под транзистор.

После всех этих манипуляций закрепляем наш фотоэлемент в углублении.

Теперь нужно проделать отверстия в ДВП. Оно должно совпадать с параметрами транзистора. Размер деревянного прямоугольника должен быть таким чтобы вошло 7 донышек банок.

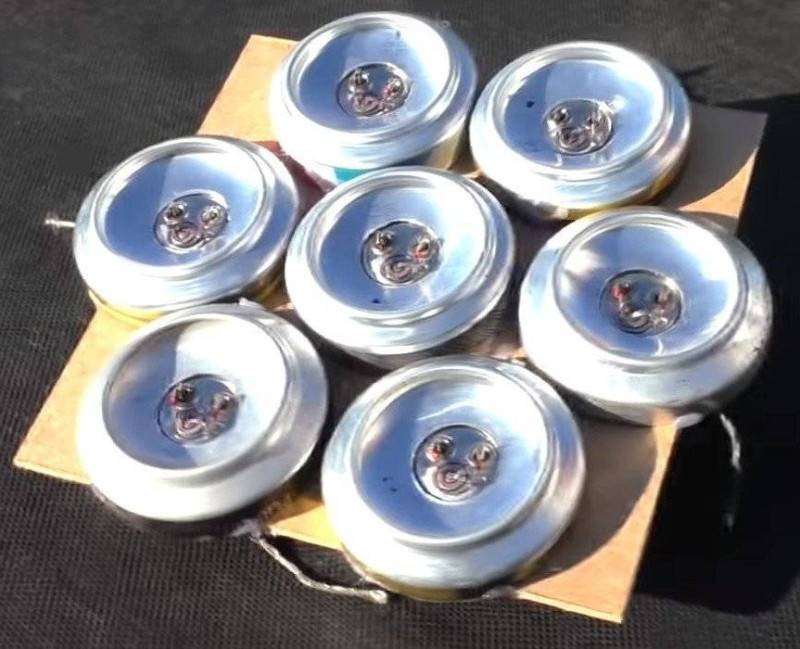

Транзисторы и отражатели крепим дереву термо клеем.

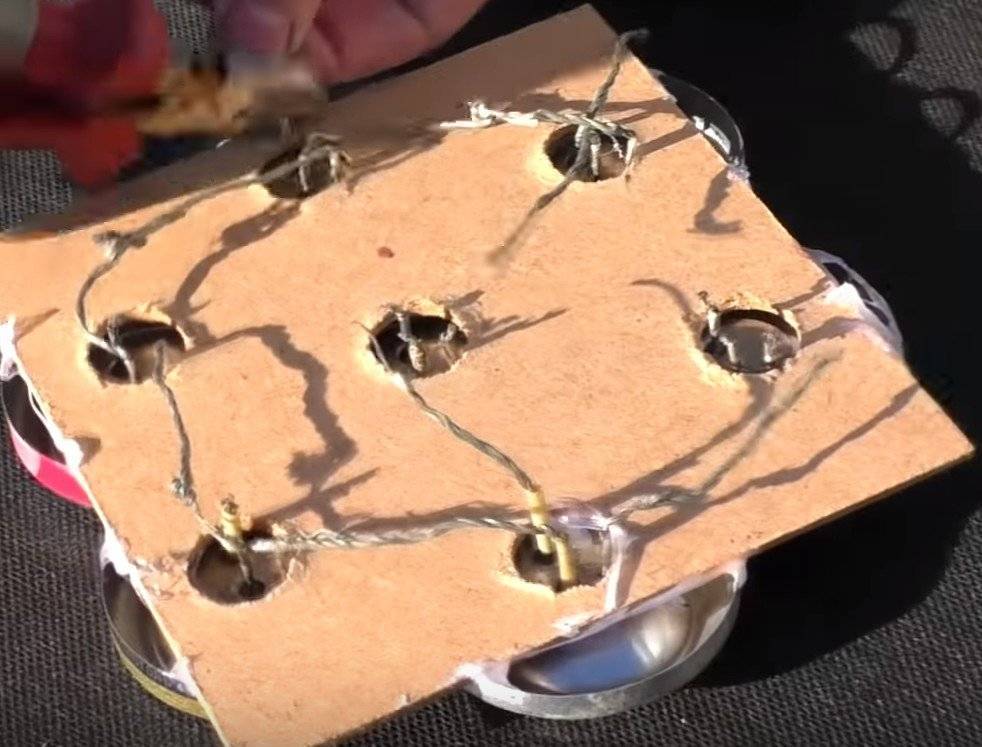

После этого соединяем наши фото элементы друг с другом последовательно. Используем выводы «база/коллектор.

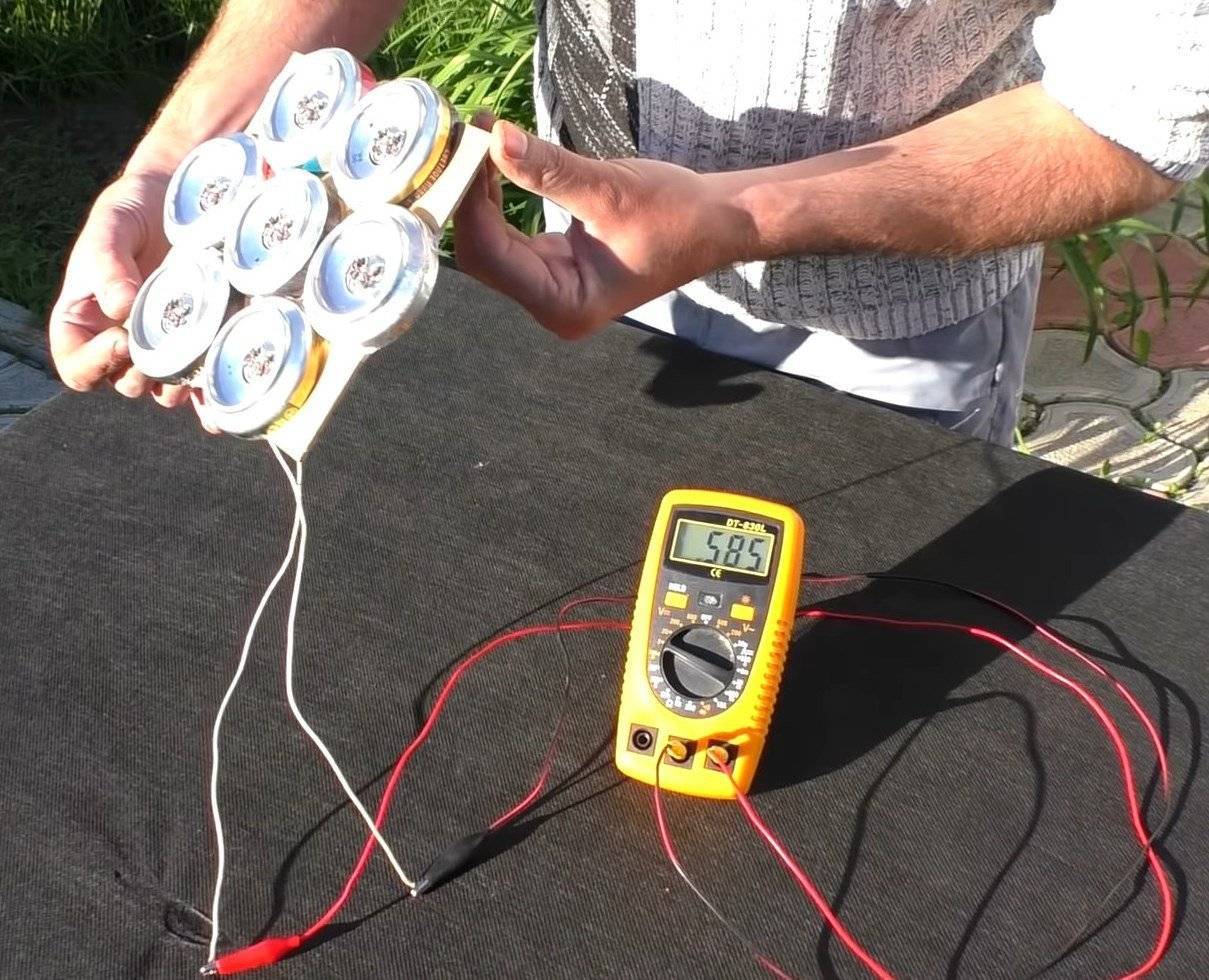

После сборки наша установка выдает около 0,60 вольт.

Сила тока = 2,8 мА.

Если подобрать транзисторы получше, то можно выжать больше энергии из этой штуковины. Указанные в статье можно встретить за 40 р. За 280 рублей можно собрать своими руками маломощную солнечную панель.

Тепло от алюминиевых банок

Вряд ли найдется хотя бы один человек, который никогда не пил из алюминиевых банок. И чаще всего мы их просто выкидываем, а ведь они могут стать отличным исходным материалом при изготовлении солнечной батареи для дома. Да, да, не удивляйтесь, это не выдумка, а вполне проверенный факт. Единственное уточнение, из алюминиевых банок вы сможете смастерить не батарею, а коллектор, то есть на выходе Вы получите не электрическую энергию, а тепловую, например, для обогрева дома, что тоже очень даже неплохо. Делается подобная солнечная батарея очень просто. Все, что Вам понадобится это некоторое количество банок, рама и материал для остекления коллектора. Из деревянных брусков или картона собирается рама, которая заполняется банками. Для увеличения количества поглощенного тепла раму и банки рекомендуется покрасить в черный цвет. Сверху полученная конструкция накрывается стеклом, гофрированным поликарбонатом или пластиком. У каждого из этих материалов есть и плюсы, и минусы. Стекло является самым дорогим и хрупким, главный недостаток поликарбоната – небольшая ширина листа, всего 60 см, а пластик прослужит Вам не больше 3-х лет. Но при этом все они справляются с повышенными температурами и хорошо пропускают солнечный свет.

Каким бы странным Вам не казался этот метод изготовления батареи (коллектора) из алюминиевых банок, практика показывает, что он вполне действенный. При размещении на южной стороне дома такая самодельная батарея хорошо нагревается и может служить эффективным обогревательным прибором. А с ее сборкой справится и школьник.

Подробности изготовления солнечной панели из банок на видео:

Какие панели покупать

Все изделия такого класса делятся на:

1. Монокристаллические (более дорогие).
2. Поликристаллические (аморфные).

1–ые обладают более однородной структурой из–за чего КПД намного больше, чем у аморфных. Собственно именно это и обуславливает рост цены.

Отличить эти фотоэлементы друг от друга очень просто, как по цвету (монокристалл тёмно–синий), так и по форме.

Что выбрать — решать покупателю, но следует знать, что более дешевые аморфные ячейки делаются на мелких китайских предприятиях с отклонениями в качестве материалов, но с более низкой себестоимостью.

Чтобы рассчитать количество фотоэлементов нужно ориентироваться на проектируемые выходные данные самодельных панелей.

По паспортным данным с одного квадратного метра панелей снимается 0,12 кВт/час электроэнергии. Для бытовых нужд достаточно получать с устройства 280–320 кВт в месяц.

Если приобретается фотоэлемент с защитным восковым покрытием, то его после покупки надо удалить.

Последовательность действий по подготовке фотоэлементов:

1. Панели распаковать.
2. Обработать горячей (90±5 градусов Цельсия) водой.
3. После того как воск растаял, все элементы разъединить друг от друга.
4. Очистить каждую панель от остатков воска горячей водой.
5. Разложить обработанные панели на мягкой ткани и просушить.

Солнечная батарея из фольги

Как делается солнечная батарея из диодов, теперь понятно. Ещё хороший способ: можно сделать батарею из фольги. Но ее мощность будет ниже, чем у предыдущих методов.

Инструкция:

1. Потребуется медная фольга площадью 45 кв. см. Ее нужно обезжирить.
2. При помощи наждачной бумаги избавьтесь от оксидной пленки.
3. Теперь нужно положить фольгу на горелку, мощность которой должна быть менее 1,1 кВт. Необходимо нагревать, пока не начнут появляться красно-оранжевые пятна.
4. После этого нагревать нужно еще в течение получаса, чтобы образовалась оксидная пленка нужной толщины.
5. Затем прожарку нужно остановить и дать остыть листу вместе с печкой.
6. Остатки удалить проточной водой, но не сгибая лист
7. Обрежьте с пластиковой бутылки объемом 2–2,5 литра горло и поместите туда два куска фольги. Они не должны соединяться. Закрепляются они специальным зажимом типа «Крокодил».
8. К обработанному куску пойдет минус, а к другому – плюс.
9. Теперь туда нужно залить раствор из соли. Его уровень должен быть чуть ниже верхней кромки электродов – примерно на 2,5 см. Готовится он из 2–4 столовых ложек соли.

Самодельная солнечная панель – это отличный выход. И как можно заметить, имеется много способов ее изготовить: солнечная батарея из транзисторов, солнечный коллектор из алюминиевых банок, из фольги, из диодов. И это еще далеко не все.  Собирать совсем несложно, если понимать принцип ее работы. Она, конечно, не сможет запитать целый дом или дачу, но в качестве дополнительного аккумулятора для зарядки телефона или другой мелкой техники вполне подойдет. Изготавливая солнечную батарею в домашних условиях, будьте очень аккуратны и четко соблюдайте все инструкции.

К вопросу о возможности использования электрических солнечных панелей в целях отопления

Как вы уже могли, наверное, заметить, словосочетание «солнечная батарея» или «солнечная панель» постоянно упоминается в контексте устройства электрической природы. Сделано это неслучайно, поскольку точно так же нередко называют и другие солнечные панели или батареи — геоколлекторы.

Несколько гелиоколлекторов смогут обеспечить дом горячей водой и возьмут на себя часть расходов по отоплению

Возможность прямого преобразования энергии солнечного излучения непосредственно в тепло позволяет значительно повысить производительность таких установок. Так, современные геоколлекторы с селективным покрытием вакуумных трубок имеют КПД 70–80% и вполне могут использоваться как в системах горячего водоснабжения, так и для обогрева помещений.

Конструкция солнечного коллектора с вакуумными трубками позволяет минимизировать теплопередачу во внешнюю среду

Возвращаясь к вопросу о том, можно ли использовать электрическую солнечную панель для питания отопительных приборов, давайте рассмотрим, сколько тепла понадобится, например, для дома в 70 кв. метров. Исходя из стандартных рекомендаций в 100 Вт тепла на 1 кв. м площади помещения, получим затраты 7кВт энергии в час или примерно 70 кВт×ч в сутки (обогревающие приборы ведь не будут включены постоянно).

То есть 10 самодельных батарей общей площадью 52 кв.м. Представляете себе махину шириной, скажем, 4 м и длиной более 13 м, а также блок из 12-вольтовых аккумуляторов суммарной ёмкостью 7200 ампер-часов? Такая система не сможет даже выйти на самоокупаемость до того, как будет выработан ресурс аккумуляторных батарей. Как видите, говорить о целесообразности применения солнечных батарей в целях отопления пока ещё слишком рано.

Что лучше – купить или сделать солнечную батарею?

Давайте в этой части подытожим всё, что мы узнали в этой статье. Во-первых, мы разобрались с тем, как собрать солнечную батарею в домашних условиях. Как можно видеть, солнечная батарея своими руками при соблюдении инструкций собирается весьма быстро. Если вы будете пошагово следовать различным мануалам, то вы сможете собрать отличные варианты для обеспечения вас экологически чистой электроэнергией (ну или варианты, рассчитанные на запитку мелких элементов).

Но всё же, что лучше – купить или сделать солнечную батарею? Естественно, лучше её купить. Дело в том, что те варианты, которые изготавливаются в промышленных масштабах предназначены для того, чтобы работать так, как им следует работать. При ручной сборке солнечных панелей нередко можно допустить различные ошибки, которые приведут к тому, что они просто не будут работать должным образом. Естественно, промышленные варианты стоят больших денег, но зато вы получаете качество и долговечность.

Но если вы уверены в своих силах, то при правильном подходе вы соберёте солнечную панель, которая будет не хуже промышленных аналогов. В любом случае, будущее уже рядом и скоро солнечные панели смогут позволить себе все слои. А там, может быть, произойдёт полный переход к использованию солнечной энергии. Удачи!

Типы батарей

Солнечная батарея, принцип работы которой заложен во всех случаях в фотоэлектрическом эффекте, может быть выполнена из различных материалов.

Преимущественное большинство (примерно 90%) всех солнечных панелей производиться из фотоэлементов, состоящих из монокристаллического или поликристаллического кремния. Следующие по популярности тонкопленочные панели с напылением из фоточувствительных веществ. Они имеют меньшую стоимость, так как на их изготовление требуется значительно меньшее количество материала. А последнюю нишу занимают многопереходные солнечные модули, состоящие из слоев, способных улавливать и перерабатывать в электрический ток весь спектр солнечных лучей.

Солнечные батареи из кремния представляют собой прямоугольную панель, состоящую из фотоэлементов. КПД таких панелей 15-20%, мощность может постепенно снижаться, приблизительно на 20% каждые 25 лет. Такие панели устойчивы к разрушительным факторам окружающей среды.

Тонкопленочные солнечные батареи изготовляются с напылением аморфного кремния, теллурида кадмия, состава из селенида, меди, индия и галлия. КПД тонкопленочных батарей составляет 10-12 %.

Многомодульные солнечные панели изготавливаются из слоев различных материалов. Каждый слой улавливает один диапазон солнечных лучей от ультрафиолетового до инфракрасного, за счет этого солнечная панель поглощает весь спектр света, а внутри системы происходит несколько переходов электронов из n-слоя в р-слой. Соединения галлия — основной элемент многомодульных солнечных панелей. Такая технология применяется для космических станций и марсоходов. КПД такой солнечной панели зависит от количества слоев. Так для двухслойной ячейки КПД составляет 42%, трехслойной — 49%, а для остальных 68%.

В последнее время производителями активно разрабатываются органические солнечные батареи, но на рынке они еще широко не представлены. Специалисты Мичиганского университета придумали прозрачные солнечные батареи, которые способны поглощать и ультрафиолетовое, и инфракрасное излучение без надобности использования многослойной конструкции. Самое интересное, что в теории солнечным фотоэлементом может выступать практически любой объект с прозрачной стеклянной поверхностью — от окон домов до экранов мобильных гаджетов.

Но пока это все в теории и разработке, рассмотрим реальные варианты создания солнечной батареи своими руками.

Панель солнечной батареи из транзисторов

Так же как и у диодов, открытый полупроводниковый кристалл транзистора при освещении образует разность потенциалов на p-n переходах. Если провести измерения, то в результате окажется, что всегда есть пара контактов, которая выдает максимально возможную мощность.

Но перед этим надо «открыть» корпус транзистора — аккуратно снять крышку. Вот так выглядит транзистор 2Т908А «внутри»:

Обычно наибольшая ЭДС возникает между коллектором и базой или эмиттером и базой. Перед сборкой домашней солнечной панели надо протестировать все заготовленные элементы и рассортировать их по группам (блокам) с наиболее близкими значениями суммарных напряжений.

Например, чтобы подобрать приблизительно одинаковую пару для двухкаскадного усилителя, надо было «прозвонить» вручную несколько транзисторов.

Для увеличения общего напряжения и тока применяют смешанное соединение.

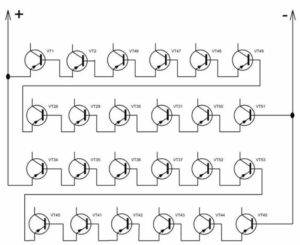

Схема сборки элементов солнечной батареи

Первый вариант. Соединяют параллельно группы (блоки) с одинаковым суммарным напряжением последовательно собранных элементов, и получают на выходе сумму токов от каждого блока. Схема приведена ниже:

Второй вариант. Элементы с приблизительно одинаковыми напряжениями соединяют в группе параллельно (выходной ток будет равен сумме токов). А чтобы нарастить напряжение, несколько таких групп соединяют последовательно.

В сравнении с диодной солнечной панелью собранный транзисторный блок при одинаковой мощности будет занимать большую площадь.

Сборка корпуса

Самый простой корпус для панели домашней солнечной батареи изготавливают из фанеры или листового пластика:

• Вырезают по размеру лист, к которому крепят панель.
• По периметру листа крепят саморезами или на клей небольшие бортики высотой чуть больше толщины панели.
• Сверлят отверстия под выходной кабель с клеммами для подключения аккумулятора.
• Подключают к панели кабель через диод Шотки (это надо, чтобы обезопасить аккумулятор от короткого замыкания).
• Сверху накрывают лист светопрозрачным листом — оргстеклом или монолитным поликарбонатом. Крепят его к бортам саморезами.

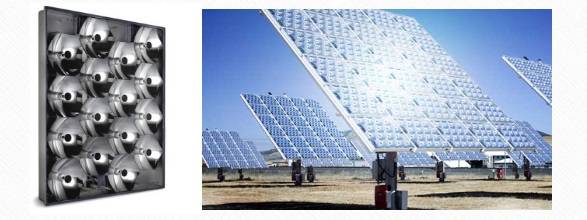

В качестве средства повышения эффективности панели из одного блока иногда используют алюминиевые банки. Такая солнечная батарея своими руками выглядит так:
В этой конструкции донышко от алюминиевой банки выполняет роль вогнутого зеркала, которое «собирает» в фокусе отраженные лучи света.

Даже если кристалл полупроводника не лежит в главном фокусе, он все равно расположен на главной оптической оси, а это уже увеличивает концентрацию светового потока. Но такая конструкция оправдана в случае, если размеры панели не имеют значения, а количество диодов или транзисторов ограничено.

Описанные выше схемы не могут служить в качестве источника альтернативной энергии для подключения сколь значимого по мощности потребителя.

Сколько стоит изготовление солнечной батареи?

На солнечные батареи для дома цены разные, стоимость зависит от требуемой мощности. Готовые батареи имеют достаточно высокую цену. Купить одну солнечную панель, мощность которой составляет 170 Вт, можно в среднем от $250 до $450. В то время как фотоэлементы для самостоятельного изготовления стоят значительно дешевле, порядка $30. Стоимость комплекта в целом с шинами, карандашами для пайки и прочими необходимыми элементами 300-400 долларов.

Для изготовления каркаса используют алюминиевые уголки, фанеру, ДСП, а в качестве защитного покрытия подойдет органическое или обычное стекло. Для герметизации конструкции используют силиконовые герметики или компаунды.

Перед тем, как сделать солнечную батарею в домашних условиях, следует обозначить ее предназначение, соответственно просчитать нужную мощность и размер панели и количество материалов.

Недостатки солнечных батарей

У солнечных батарей существует ряд недостатков, узнав о которых многие хозяева жилья сразу отказываются от затеи их приобретения и установки.

Действительно мощная, эффективная солнечная батарея потребует немалой полностью открытой для солнечных лучей площади.

• Для получения достаточного количества энергии необходимо установить весьма большое количество батарей довольно больших размеров. Понятно, что для их размещения потребуются большие площади. Многие собственники частных домов используют для их монтажа солнечную сторону крыши. Суммарные показатели емкости блока аккумуляторов должны соответствовать мощности солнечных батарей, поэтому количество и тип АКБ необходимо подобрать правильно.
• Нельзя забывать, что батарея будет работать эффективно, только если ее лицевая сторона будет подвергаться периодической очистке от насевшей пыли, грязи, разводов высохшей дождевой воды. А это значит, что к поверхности необходимо обеспечить удобный и легкий доступ.
• Солнечные батареи недостаточно эффективно функционируют в сумерках и совершенно не работают в ночные часы. Чтобы использовать энергию от них в любое время суток необходимо подключение к нескольким аккумуляторам, которые за солнечный период накапливают энергию.
• Для большого количества аккумуляторов, если система планируется в качестве основного источника энергии, может потребоваться отдельное помещение. «Накопителем» выработанной электрической энергии может быть целая батарея соединенных определенным образом аккумуляторов. Это потребует немало места. Да и стоимость аккумуляторов тоже может быть весьма значительной.
• Солнечная энергия считается экологически чистой, однако сами пластины фотоэлементов содержат в себе такие токсичные вещества, как кадмий, свинец, мышьяк, галлий и т.п. При нагревании конструкции данные вещества могут выделяться не только в окружающую среду, но и проникать в помещения дома, если батареи установлены на крыше или балконе дома. Оптимальным вариантом будет установить систему в отдалении от жилых строений.
• При установке батарей на открытой площадке, для более высокой эффективности их работы, систему часто снабжают специальным фотоэлементом, реагирующим на положение Солнца, и поворотным механизмом, который будет поворачивать их вслед за движением светила. Эффективность повышается, но зато возрастает сложность системы и стоимость реализации проекта.
• Пока что не приходится говорить о высокой эффективности работы подобных систем. Их КПД составляет в самом лучшем случае 20%, остальные 80% воспринятой поверхностью солнечной энергии уходят на нагрев самой батареи, средняя температура которой может достигать 55÷60 градусов. Как уже говорилось выше, при нагреве фотоэлементов, эффективность их работы падает.
• Чтобы предотвратить перегревание батарей, применяют те или иные системы принудительного охлаждения. Например, устанавливаются вентиляторы или насосы, перекачивающие хладагент. Понятно, что такие приборы также требуют электроэнергии, а также периодического обслуживания. Кроме того, они могут значительно снизить надежность работы всей конструкции. Ну а проблема эффективного пассивного охлаждения батарей пока не решается.

Сборка

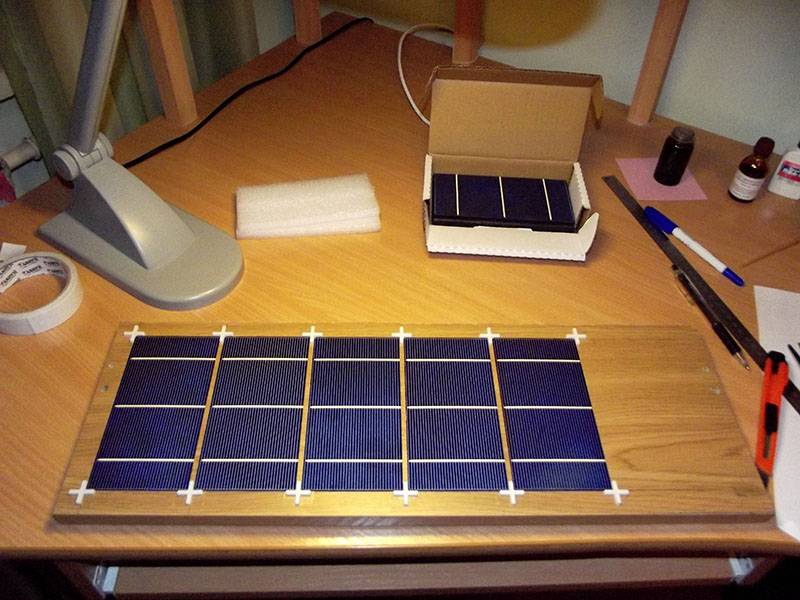

Секции укладываются на стекло подложкой кверху и спаиваются между собой и диодами согласно выбранной схеме последовательно-параллельного подключения. Для фиксации фотоэлементов на месте, а также закрепления проводников и диодов можно использовать прозрачный термоклей или бескислотный уксусный герметик.

Не используйте кислотные (легко отличимые по уксусному запаху) герметики – их использование в закрытом объеме приведет к быстрой коррозии пайки!

После того, как все фотоэлементы размещены, закреплены и спаяны, к выводам припаивается более толстый силовой провод – в нашем случае будет достаточно сечения 1,5 мм2. Он пропускается через отверстие в рамке, которую проще всего сделать из пропитанной олифой деревянной рейки. Метод закрепления стекла в рамке может быть различным:

• Укладка в паз с последующим закреплением штапиком (наподобие тому, как это делается в оконных рамах);
• Размещение между двумя рамками с последующей их стяжкой саморезами;

В любом случае, учитывая склонность дерева «дышать», нужно применять при укладе стекла незатвердевающий герметик.

Вместо дерева можно использовать более совершенные материалы при их доступности: алюминиевый уголок, металлопрофиль, использующийся при изготовлении стеклопакетов и так далее.

Стыки конструкции рамки, а также место вывода проводов необходимо дополнительно залить герметиком. После вторичной проверки всех соединений залейте фотоэлементы прозрачным лаком, чтобы полностью загерметизировать и скрепить сборку. После высыхания лака к рамке можно прикрепить заднюю стенку из любого подходящего материала, желательно из полимера наподобие поликарбоната. Пространство между стенкой и залитыми фотоэлементами лучше всего залить доступным компаундом, например – эпоксидной смолой.

Крепить получившуюся батарею, учитывая ее достаточно большую массу, необходимо как минимум в четырех углах рамки. Лучший способ усиления конструкции – собрать вторую рамку из стального уголка таким образом, чтобы солнечная панель достаточно плотно встала в нее, а затем саморезами скрепить их по периметру. Такую конструкцию можно спокойно будет размещать на крыше, стене или наклонной стойке в зависимости от того, как Вы планируете использовать солнечную батарею.

Наиболее оптимальный вариант стационарного размещения батареи – горизонтальный или с небольшим уклоном для стока осадков. В этом случае «электростанция» будет иметь максимальный КПД в полдень, когда влияние погоды и посторонних помех на мощность падающего солнечного излучения минимально. Максимальную токоотдачу в течение длительного времени можно обеспечить, предусмотрев возможность наклона панели вдоль хода солнца хотя бы вручную.

Солнечная батарея: что это такое

Человечество загорелось идеей трансформации солнечного излучения в электрическую энергию с 30-х годов прошлого века. Именно тогда учёные из Академии наук СССР заявили о создании полупроводниковых медно-таллиевых кристаллов, в которых под действием световых лучей начинал протекать электрический ток. Сегодня это явление известно как фотоэлектрический эффект и широко используется как в гелиоэлектрических установках, так и в разнообразных датчиках.

Первые солнечные батареи известны ещё с 50-х годов прошлого века

Сила тока одного фотоэлемента измеряется в микроамперах, поэтому для получения сколь-нибудь значимой электрической мощности их объединяют в блоки. Множество таких модулей и составляют основу солнечной батареи (СБ), которую можно использовать для подключения различных электронных устройств. Если же говорить о законченном устройстве, которое можно установить под открытым небом, то корректнее говорить о солнечной панели (СП) с конструкцией, защищающей сборку фотоэлектрических модулей от внешних факторов.

Надо сказать, что КПД первых электрических гелиосистем не достигал и 10% — сказывались как недостатки полупроводниковой технологии, так и неустранимые потери, связанные с отражением, рассеиванием или поглощением светового потока. Десятилетия упорного труда учёных дали свой результат, и сегодня КПД самых современных солнечных батарей достигает 26%. Что же касается перспективных разработок, то здесь он ещё выше — до 46%! Конечно, внимательный читатель может возразить, что другие генераторы энергии работают с энергоэффективностью 95–98%. Тем не менее не следует забывать, что речь идёт о совершенно бесплатной энергии, величина которой в солнечный день превышает 100 Вт на один кв. м земной поверхности в секунду.

Современные солнечные панели генерируют электроэнергию в промышленных масштабах

Полученная с помощью солнечных панелей электроэнергия может использоваться аналогично той, что получают на обычных электростанциях — для питания различных электронных устройств, освещения, отопления и т. д. Единственное отличие, которое состоит в том, что на выходе фотоэлектронного модуля присутствует постоянный, а не переменный ток, на самом деле является преимуществом. Всё дело в том, что любая гелиосистема работает только в течение светового дня, причём её мощность очень сильно зависит от высоты солнца над горизонтом. Поскольку ночью СБ работать не может, электроэнергию приходится накапливать в аккумуляторах, а они-то все как раз и являются источниками постоянного тока.
