Самоходные Подъемники — Что Надо Учесть

Виды конструкций

В зависимости от конструктивных особенностей гидроподъемники подразделяются на следующие виды:

1. Консольные. В конструкции гидроподъемников этого типа предусматриваются 2 вертикально ориентированные направляющие, по которой перемещается грузовая платформа, приводимая в движение за счет давления гидроцилиндров. Такие модели отличаются компактными размерами. Консольные гидравлические платформы способны поднимать свыше четырех тонн груза.
2. Ножничного типа (подъемный стол). Универсальные модели с платформой, которая приводится в движение за счет системы приводов. Последняя образована из перекрещенных и соединенных между собой металлических реек либо балок. Устройства ножничного типа выделяются завидными техническими характеристиками. Эти модели способны поднимать груз массой до 15 тонн на высоту до 18 метров. Благодаря такой особенности устройства ножничного типа нашли себе применение во множестве областях. Но чаще подъемники используют на складах, на производстве или во время строительства.
3. Телескопические. Грузовая платформа у моделей этого типа поднимается вдоль вертикальных стоек под давлением рабочей жидкости. Телескопические гидроподъемники также применяются в разных сферах, включая станции техобслуживания и строительные площадки. Данные устройства выпускаются в разных конфигурациях, от компактных до мощных моделей, способных поднимать до 15 тонн на высоту в 12 метров.

Помимо приведенных выше на рынке встречаются узкоспециализированные типы гидроподъемников:

1. Подъемные эстакады. Эти устройства применяются в основном для подъема и спуска тяжеловесных и габаритных грузов. Подъемные эстакады преимущественно эксплуатируются на складских, промышленных или торговых объектах.
2. Подъемные столы с низким профилем. Платформы у данных устройств в полностью опущенном состоянии образуют с полом ровную поверхность. Эта особенность упрощает погрузку тяжелых предметов.
3. Наклонные гидроподъемники. Одна из разновидностей эстакад, которая применяется для заезда машин на различные возвышенности. Также модели этого типа можно использовать для регулировки угла наклона рабочей площадки, кантования тяжеловесных грузов, перемещения тележек и других целей.

Принципы выбора

Подъемники для автомашин — один из важных механизмов, который должна иметь каждая станция техобслуживания. Все они сегодня предлагаются в разных вариантах исполнения и обладают различными характеристиками, которые обязательно должны учитывать покупатели.

Грузоподъемность является одним из важных критериев выбора автомобильного подъемника

В то же время необходимо обращать внимание и на скорость и высоту подъема, конструктивное исполнение. От этого зависит не только эффективность и безопасность выполнения работ, но и удобство использования подъемников. Последнее особенно актуально для владельцев частных СТО, которые не всегда могут найти место для подъемников стандартного типа

Поэтому им нужно с особой внимательностью выбирать эти механизмы, ища среди всего разнообразия решения, в наибольшей степени удовлетворяющие их запросам

Последнее особенно актуально для владельцев частных СТО, которые не всегда могут найти место для подъемников стандартного типа. Поэтому им нужно с особой внимательностью выбирать эти механизмы, ища среди всего разнообразия решения, в наибольшей степени удовлетворяющие их запросам.

Производители

Фирм, занимающихся производством коленчатых подъемников вполне достаточно, да и диапазон продукции их широкий. Рассмотрим три фирмы, занимающиеся производством этих подъемников, и входящие в список лидеров по производству данной продукции.

Snorkel

Первой из фирм рассмотрим американский Snorkel. Данная фирма является одной из старейших, занимающихся производством подъемных механизмов. Сейчас эта компания входит в состав фирмы UPRIGHT, хотя продукция так и продолжает носить название Snorkel.

Среди продукции данной фирмы имеются прицепные, дизельные и электрические коленчатые подъемники. Среди прицепных подъемников можно выделить серию TL, включающую четыре модели: 34, 37J, 39 и 49J. Разница между этими моделями заключена только в высоте подъема и некоторых второстепенных показателях.

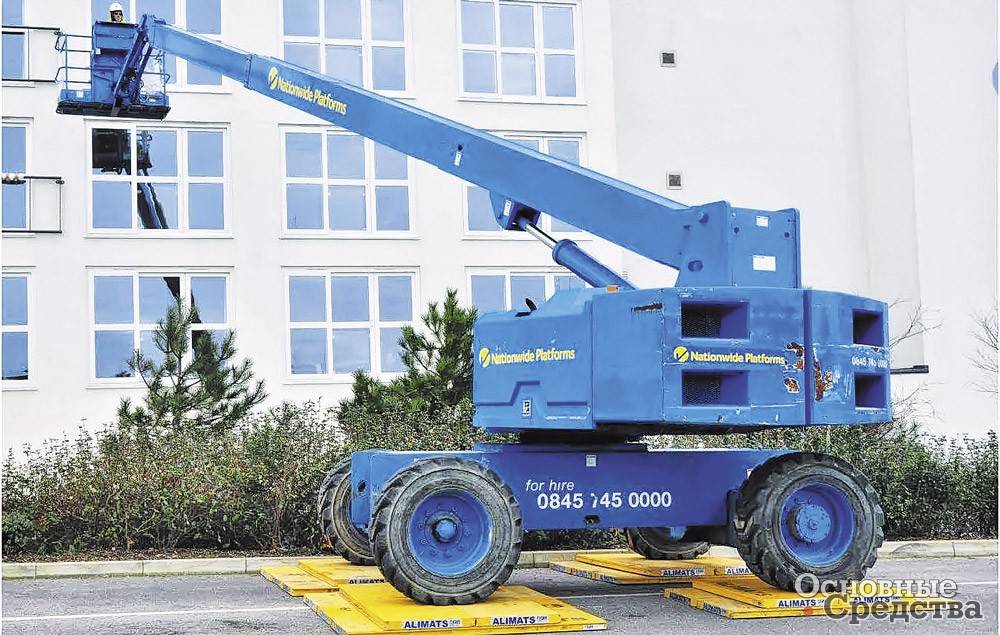

Фото коленчатого подъемника Snorkel A 46 JE

Дизельные, как самые мощные подъемники, тоже имеются в списке продукции данной фирмы. Ниже приведены характеристики двух моделей: A46JRT и A85JRT, эти погрузчики являются одними из самых мощных в своем классе.

Технические характеристики дизельных коленчатых подъемников Snorkel:

Характеристики	Ед. измерения	A46JRT	A85JRT
Рабочая высота	м	16,3	27,7
Грузоподъемность	кг	227	227
Размеры люльки	м	1,0х1,85	0,91х2,44
Скорость движения	км/ч	7,2	4,8
Скорость с вытянутой стрелой	км/ч	1,2	1,0
Преодолеваемый уклон	%	45	30
Двигатель	тип	Дизель 45 л.с.	Дизель 64 л.с.
Привод	тип	полный	полный
Клиренс	мм	330	330

Электроподъемники данного типа у этой фирмы представлены моделями А38Е, А46JЕ и МВ20J, МВ26J.На видео коленчатый самоходный подъемник Snorkel:

Dino Lift Oy

Второй известной компанией является финская Dino Lift Oy. Вот только в списке продукции этой фирмы имеются только прицепные подъемники. Но зато модельный ряд их очень широкий, что позволяет подобрать подъемник максимально соответствующий требованиям.

В таблице приведены данные подъемников данной фирмы с минимальным средним и самым высоким техническим показателем.

Характеристики коленчатых подъемников Dino:

Характеристики	Ед. измерения	150ТВ	180ХТ	260ХТD
Рабочая высота	м	15	18	26
Вылет горизонтальный	м	10	10,7	11,7
Грузоподъемность	кг	215	215	215
Размеры люльки	м	0,7х1,3	0,7х1,3	0,7х1,3
Ширина опорной части	м	3,8	3,8	4,4
Привод	тип	аккум.	аккум.	аккум.
Преодолеваемый подъем	%	25	25	25

Фото коленчатого самоходного подъемника DINO 260XTD

Barin

Последней компанией, в списке продукции которой есть коленчатые подъемники, будет итальянская фирма Barin. Специализируется она на производстве автовышек и разного рода подъемников. На данный момент коленчатые подъемники этого производителя состоят из серии АВ, включающей в себя девять моделей с разными техническими показателями.
Характеристики коленчатых подъемников Barin:

Характеристики	Ед. измерения	AB13/S	AB16/30	AB22
Вылет стрелы	м	14	28	20
Глубина опускания стрелы	м	6	6,5	7
Длина рабочей зоны	м	13	16	22
Грузоподъемность	кг	250	300	300
Вращение платформы	град.	180+90	180+90	180+90

Естественно, это лишь несколько производителей, да и данные приведены только по некоторым моделям подъемников. На рынке же имеется значительное количество фирм, предлагающих свои модели коленчатых подъемников.

Оптимальные размеры и высота

Не в каждый гараж получится установить автомобильный подъемник. К примеру, если вы являетесь владельцем микроавтобуса, который при въезде в гараж почти задевает потолок, ни о каком одностоечном/двухстоечном подъемнике речи идти не может. Гаражное помещение должно располагать соответствующими габаритами.

Далее вы можете ознакомиться с минимально необходимыми для определенного типа авто габаритами гаража. Прибавьте к показателю высоты гаража значение высоты, на которую планируете поднимать авто. Так вы определите, какую минимальную высоту должен иметь потолок гаража для монтажа автоподъемника.

Длина гаража должна быть на три метра больше длины легковушки, с шириной аналогично. Оптимальная высота – три метра.

Для джипа

Длина, ширина, высота гаражного помещения для джипа или другого внедорожника должны составлять восемь, пять, три метра соответственно.

Для микроавтобуса

Если вы являетесь владельцем микроавтобуса, гараж должен иметь большие габариты. Оптимальная длина – семь с половиной метров, ширина – пять метров. Минимальная высота гаража для микроавтобуса составляет три с половиной метра.

Если у вас грузовая «Газель» с удлиненной платформой, длина гаражного помещения должна составлять десять метров. Минимальное значение высоты здесь увеличивается до четырех метров.

https://youtube.com/watch?v=2xnEv3fXrx4

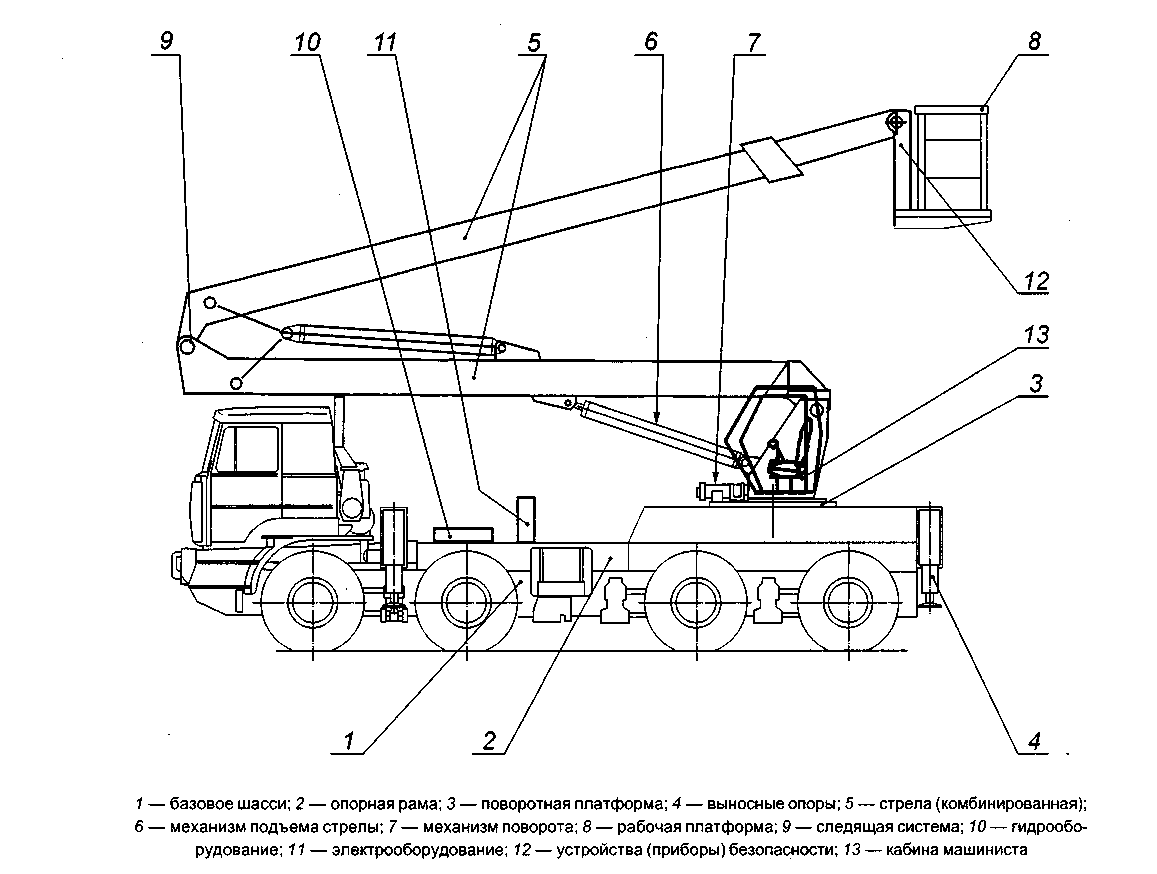

Устройство

Данные подъемники представляют собой основу на колесном ходу, на которой размещена платформа со стрелой. На конце стрелы размещена рабочая люлька. Сама стрела состоит из двух и более секций соединенных между собой шарнирами, которые получили название «колена», отсюда и приставка «коленчатый» в названии подъемника.

Сам подъемник устанавливается на колесную основу.

Встречаются прицепные и самоходные основы. Самоходные подъемники, оснащенные двигателями, позволяют перемещать подъемник без надобности складывания стрелы, что значительно увеличивает их функциональность.

Подъем стрелы осуществляется гидравлической системой, которой оснащен подъемник. Состоит он из гидравлического насоса, привод которого осуществляется либо от дизельной установки, либо от электромотора. Данную систему также входят гидравлические цилиндры, выполняющие раскладывание стрелы. От насоса к цилиндрам масло поставляется по магистралям. Также в схему включены механизм управления системой, и система аварийного опускания стрелы при выходе основной гидросистемы из строя.

Чтобы противодействовать возможному опрокидыванию подъемника, когда стрела разложена, подъемник оснащен противовесами. Эти противовесы могут располагаться как на самой основе, так и на поворотной платформе. В электроподъемниках в роли противовесов часто выступают аккумуляторы.

Конструкция стрелы

Стрела состоит из нескольких секций, которые в сложенном состоянии находятся параллельно между собой и соединены шарнирами. Часто последняя секция, особенно в дизельных подъемниках, является телескопической, что дает возможность увеличить высоту подъема.

На конце последней секции установлена рабочая люлька, с установленным в нее пультом управления подъемника. При помощи пульта производится управление стрелой, платформой стрелы и самоходной основой. Часто коленчатый подъемник оснащается дополнительным пультом управления, который установлен на основе.

Стрела самоходного коленчатого подъемника

Длина вылета стрелы напрямую зависит от ее положения. Если ее поднимать строго вертикально, то можно стрелу раскладывать полностью, на максимальную высоту. При увеличении угла наклона вылет должна быть уменьшена, чтобы исключить опрокидывание. Так, в горизонтальном положении вылет стрелы обычно не превышает 10 метров.

Грузоподъемность коленчатых подъемников сравнительно небольшая, в среднем 250 кг, но иногда может достигать и 300 кг.

Работа подъемника, вышки в охранной зоне ЛЭП

Установка и работа подъемников на расстоянии менее 30 м от крайнего провода линии электропередачи или воздушной электрической сети напряжением более 42 В осуществляются только по наряду-допуску (приложение ), определяющему безопасные условия работы.

Порядок организации производства работ вблизи линии электропередачи, выдачи наряда-допуска и инструктажа устанавливается приказами владельца подъемника и производителем работ.

Условия безопасности, указываемые в наряде-допуске, должны соответствовать требованиям государственных стандартов. Время действия наряда-допуска определяется организацией, выдавшей наряд.

Наряд-допуск должен выдаваться машинисту подъемника на руки перед началом работы.

Работа подъемника вблизи линии электропередачи должна производиться под непосредственным руководством лица, ответственного за безопасное производство работ подъемниками, которое должно указать машинисту место установки подъемника, обеспечить выполнение предусмотренных нарядом-допуском условий работы и сделать запись в вахтенном журнале машиниста о разрешении работы.

При производстве работ в охранной зоне линии электропередачи или в пределах разрывов, установленных Правилами охраны высоковольтных электрических сетей, наряд-допуск может быть выдан только при наличии разрешения организации, эксплуатирующей линию электропередачи.

Порядок работы подъемников вблизи линии электропередачи, выполненной гибким кабелем, определяется владельцем линии. Выдача наряда-допуска в этом случае не обязательна.

При работе подъемников на действующих электростанциях, подстанциях и линиях электропередачи, если работы с применением подъемников ведутся персоналом, эксплуатирующим электроустановки, а машинисты подъемников находятся в штате энергопредприятия, наряд-допуск на работу вблизи находящихся под напряжением проводов и оборудования выдается в порядке, установленном нормативными документами. При этом должно соблюдаться расстояние от стрелы подъемника до проводов линии электропередачи, находящейся под напряжением, в соответствии с табл. .

Таблица 1

Напряжение воздушной линии, кВ	Наименьшее расстояние, м
До 1	1,5
От 1 до 20	2,0
От 35 до 100	4,0
От 150 до 220	5,0
330	6,0
От 500 до 750	9,0
От 750 до 1150	12,0
800 (постоянного тока)	9,0

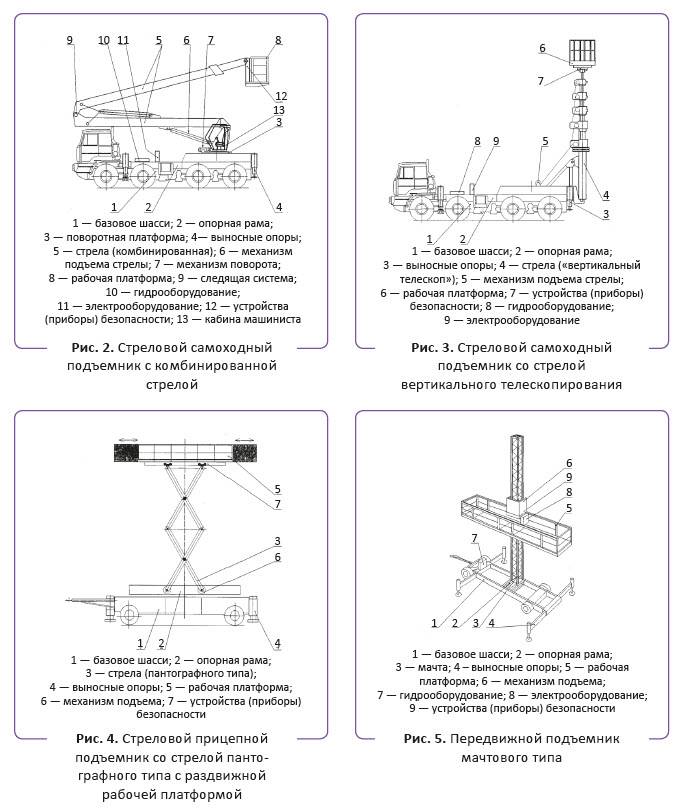

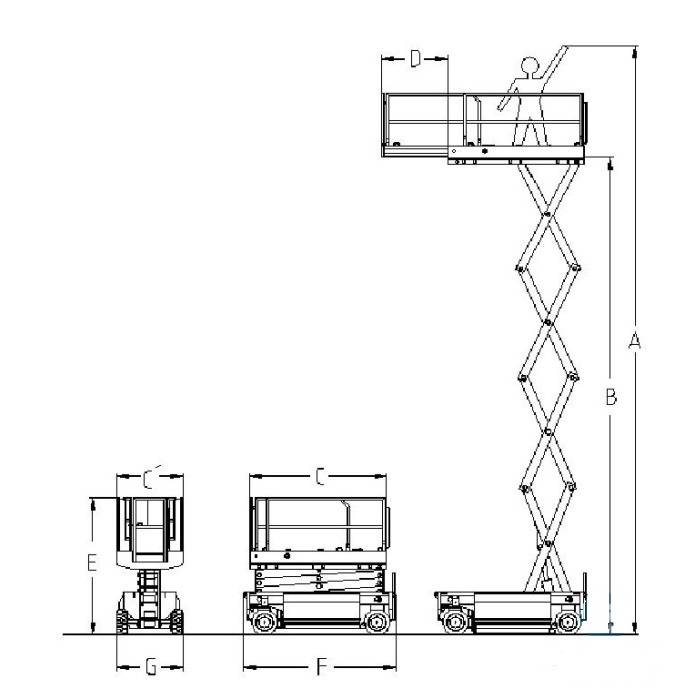

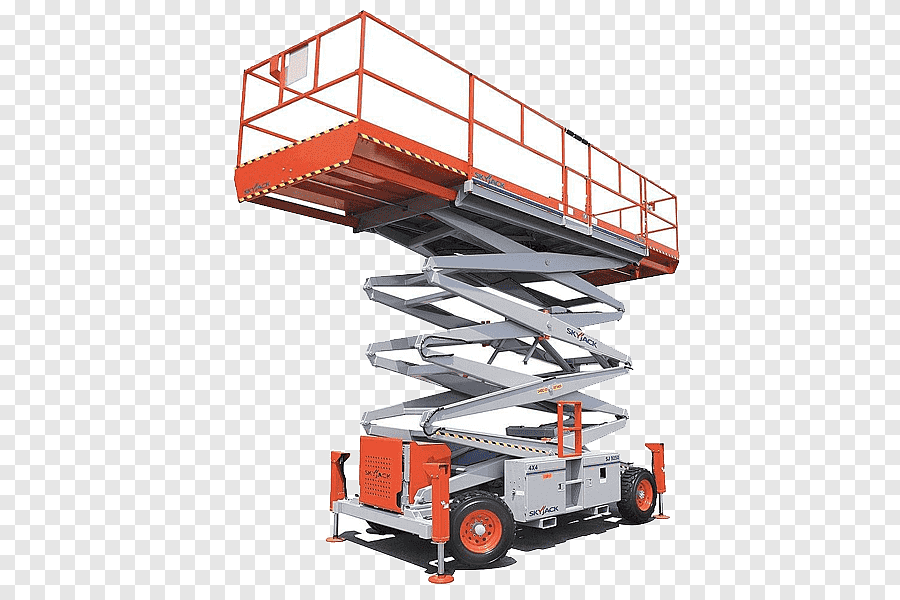

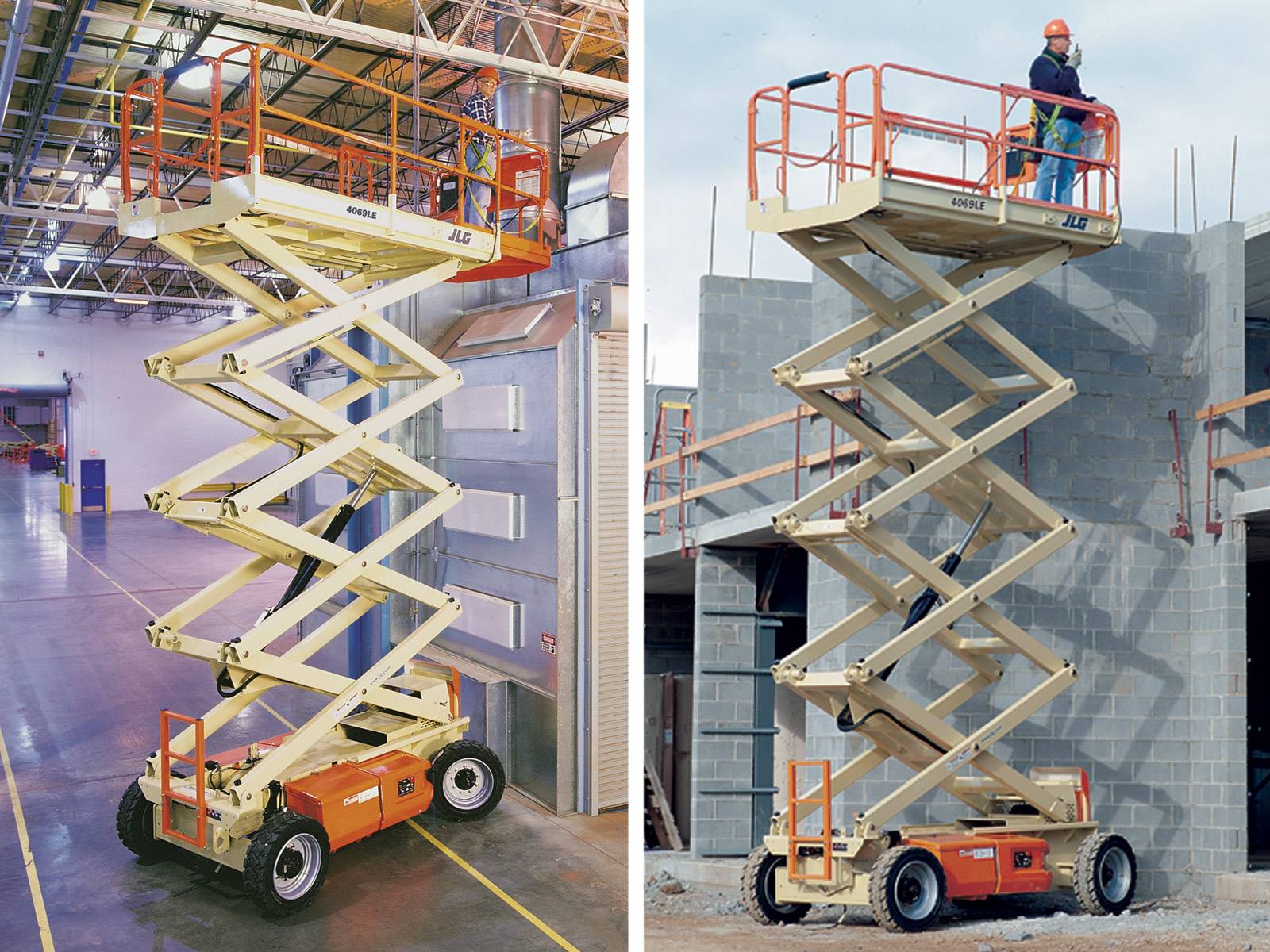

Самоходный подъёмник ножничного типа

Один из наиболее распространённых видов подъёмников в силу своих неплохих рабочих параметров, простоты в обслуживании и работе, скорости транспортировки и подготовки к подъёму. Самоходный ножничный подъёмник может использоваться для проведения как внутренних, так и наружных ремонтных и отделочных работ. Выпускается в различных конфигурациях с различными параметрами, что позволяет любому без труда подобрать именно ту модель, которая послужит ему наилучшим образом.

Например, одной из наиболее распространённых моделей подъёмника для высотных работ является подъёмник 1930 ES от американского производителя «JLG», рабочая высота которого равняется 8 м, а грузоподъёмность – 230 кг. Вместе с тем, устройство отличается высокой мобильностью и малыми габаритами, что позволяет без труда доставить и использовать его даже в крайне стеснённых условиях.

В ножничных подъёмниках используется гидравлический привод, что славится своей плавностью и безопасностью работы с грузами любой степени тяжести. Питается подъёмник от аккумуляторов, заряда которых хватает на восемь часов интенсивной работы.

Стоечный подъемник

В этих агрегатах большая часть нагрузки приходится на вертикальную стойку. Для крепления нижней части, которая выполняет функцию поддержки, используют анкерные болты, вкручиваемые в бетонное основание пола. Сбоку у этих систем предусмотрен подъемный механизм, который бывает электромеханического или электрогидравлического типа. Имеется сбоку и дополнительное крепление. Иногда можно встретить стоечные агрегаты, выполненные в мобильном варианте для более легкого передвижения.

В зависимости от количества стоек эти системы могут быть классифицированы на три типа:

• одностоечные;
• двухстоечные;
• четырехстоечные.

Одностоечное оборудование

Главными достоинствами этих систем является высокая универсальность и мобильность. Чаще всего их можно встретить на небольших СТО и сервисах гаражного типа. Эти механизмы доступны в стационарном и передвижном вариантах. Первые имеют грузоподъемность до 2 тонн. Что же касается мобильных моделей, то у них показатель грузоподъемности составляет 250 кг. Особенности конструкции таких агрегатов позволяют одновременно использовать не более 4 мобильных подъемников для легковых машин.

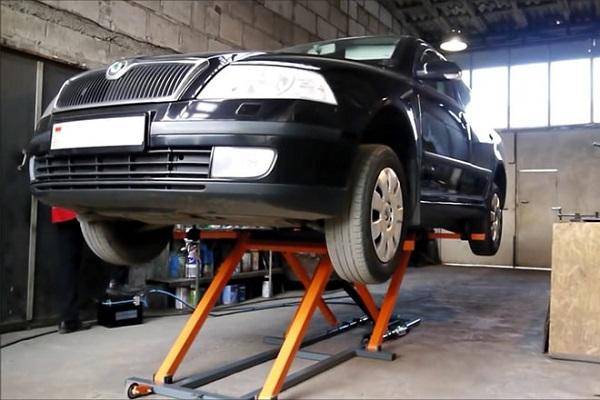

При использовании этих систем подъем автомобиля осуществляется за колёса или за пороги. Транспорт поднимается с одной или сразу с двух сторон. Всё зависит от количества имеющегося оборудования. Подъемные механизмы одностоечного типа часто используются на СТО и автомойках. Довольно часто ими оборудуются и шиномонтажные мастерские.

Двухстоечные подъемники

Являются не менее востребованными механизмами, чем одностоечные модели. Их можно использовать для выполнения различных задач — ремонта, диагностики и технического обслуживания. В конструкции этих систем отсутствует платформа, что позволяет оставить шасси в подвешенном состоянии. В зависимости от типа привода эти механизмы можно разделить на электромеханические и электрогидравлические. Первые более удобные в использовании, а вторые отличаются повышенным уровнем безопасности, надежности и долговечности. У таких систем показатель грузоподъемности составляет 8 тонн. На СТО, как правило, используются пятитонные модели.

В зависимости от типа развесовки принято выделять симметричные и асимметричные механизмы. На основании такого признака, как метод синхронизации, подъемники могут быть классифицированы на модели с нижним или верхним типом.

Четырехстоечные агрегаты

Главной особенностью этих изделий является высокая грузоподъемность. Чаще всего их можно встретить на грузовых СТО. Относящиеся к этой группе системы можно классифицировать в зависимости от грузоподъемности и длины платформы. Системы, у которых размеры не превышают 5000 мм, отлично подходят для подъёма легковых авто. Основными их достоинствами являются простота и надежность, демократичная цена, возможность обслуживания автотранспорта с длинной базой, использования для подъема грузовых автомобилей. Из недостатков можно выделить только не слишком удобную перемычку и большие размеры.

ПКС-5

Подъемник каротажный ПКС-5 предназначен для проведения спуско-подъемных операций при геофизических исследованиях в скважинах с применением бронированного кабеля диаметром до 12,5 мм.

Шасси и тип привода СПА подъемника — по требованию Заказчика.

Подъемник ПКС-5 изготавливается по ТУ 25-04.2733-80 и сертифицирован для экплуатации на территории Таможенного союза ЕАЭС.

Отличительные особенности

• Монтаж кузова на шасси любого производителя.
• Механический, гидравлический или электрический привод СПА.
• Комбинированная лебедка с двумя барабанами под кабель и проволоку или одним двухсекционным барабаном.
• Система измерения глубины и натяжения с контролем параметров каротажа и параметров работы двигателя с записью в память до 2 лет.
• Усиленный спуско-подъемный агрегат для свабирования скважин при нагрузках до 100 кН.
• Прочный металлический каркас с антикоррозийной обработкой.
• Алюминиевая обшивка в смешанном клеево-клепаном варианте.
• Герметизация обшивки высокомодульным MS клеем-герметиком.
• Остекление окон с применением двойных стеклопакетов.
• Высокие шумо- и теплоизоляционные свойства.
• Высококачественная покраска в камере с применением красок «Solcomix» цвета металлик.
• Покраска кузова в фирменные цвета заказчика.
• Сплит-система обогрева и кондиционирования.
• Система подогрева полов.
• Качественная внутренняя отделка.

Это интересно: Самоходные телескопические и коленчатые подъемники — раскладываем по пунктам

Устройство и как работает

В конструкции самоходного коленчатого подъемника предусмотрена стрела особой конфигурации. Благодаря коленчатому соединению узлов стрела может иметь большую высоту и максимальный вылет при небольших размерах подъемника. Главным достоинством такого устройства считается его маневренность и способность доставить работников к месту проведения ремонта или обшивки здания.

Принцип работы состоит в способности изменять форму стрелы при помощи передвижения колен друг относительно друга. Узел управления регулирует функции гидропривода, который предает стреле нужную длину. Такое устройство увеличивает сферу применения аппарата и упрощает доступ в труднодоступные места.

Конструкции применяют при:

• отделке зданий;
• прокладке сетей;
• монтаже труб;
• фасадных работах;
• ремонте;
• монтаже рекламных щитов;
• обслуживании оборудования;
• прокладке ЛЭП.

Для каждого из этих видов деятельности можно выбрать оптимальную конструкцию подъемника, которая будет максимально эффективна. При этом учитываются длина стрелы, грузоподъемность и другие показатели.

Например, для внутренних работ в здании используют электрический аппарат, а для работы в открытой местности применяют дизельный агрегат на гусеничном ходу. Если планируется транспортировка на большие расстояния, то выбирают коленчатый прицепной подъемник. Пожарный коленчатый автоподъемник применяют при тушении пожара. Когда востребована точность регулировочного механизма, то применяют телескопический подъемник.

По типу питания ходовой части коленчатые подъемники делят на:

• электрические;
• дизельные;
• автомобильные.

Коленчатый подъемник электрический использует как источник питания аккумуляторную батарею, которая может работать несколько часов. Такие конструкции устанавливают внутри здания, но иногда могут применять и на улице. Тогда должна быть обеспечена ровная поверхность, потому что они не могут двигаться по наклонной плоскости.

Электрические устройства не создают шума, не имеют выхлопных газов, что позволяет их применять даже в зданиях с плохой вентиляцией. Их достоинством считают прорезиненные колеса, которые не царапают поверхность пола в помещении.

Дизельный коленчатый подъемник наиболее популярен; у него большая грузоподъемность и максимальный вылет стрелы. Двигатель внутреннего сгорания позволяет оснащать механизм большими колесами. Это дает возможность использовать агрегаты на полях и открытой местности. Ножничные конструкции обладают большой грузоподъемностью.

Хорошая маневренность, небольшие размеры, удобная конструкция шасси позволяют использовать ножничный подъемник внутри зданий. Самоходное устройство с дизельным двигателем имеет большую мощность и может поднимать тяжелые грузы и материалы.

Автомобильные устройства ставят на шасси грузового автомобиля. Такая техника может работать на полях и в условиях агрессивной среды в любую погоду. Эти конструкции применяют в коммунальном хозяйстве; они маневренные и позволяют использовать комплекс дополнительного оборудования. Пожарные коленчатые подъемники используются при тушении пожара.

Как определиться — какую модель стоит выбрать?

Также не стоит забывать о гарантии и обслуживании после совершения покупки подъемного оборудования, ведь, если вы приобретете подъемник, и он сломается, вам потребуется сервис, иначе во время его простоя вы понесете убытки.
Выбирайте надежного продавца подъемного оборудования — покупайте в Диам Алмаз! Вам предоставлен каталог с отличным выбором подъемников под разные задачи ваших рабочих процессов. Опытные консультанты смогут сориентировать вас по всем вопросам, касающимся выбранного товара и подскажут, что лучше приобрести именно Вам. А еще вы можете оформить рассрочку и растянуть свой платеж.

Использование подъемников не по назначению

Самоходные подъемники с рабочими платформами должны использоваться исключительно по тому назначению, которое предписано изготовителем. Назначение подъемников в стандартном исполнении – подъем персонала с инструментом и материалами для проведения работ на высоте. При этом персонал должен постоянно находиться в рабочей платформе. Вход и выход из платформы должен осуществляться исключительно с уровня земли (иногда – базового шасси), исключительно при нахождении платформы в предназначенном для входа или выхода положении.

Рабочая платформа ни в коем случае не должна использоваться для грузоподъемных операций. К таким операциям относятся как работа подъемника в качестве крана, когда к рабочей платформе с помощью стропа подвешивается некий груз, так и подъем грузов, людей или людей и грузов между различными этажами (уровнями) с разгрузкой рабочей платформы на высоте. Подъемники с рабочими платформами не рассчитаны на нагрузки, возникающие в подобных случаях.

Изготовители для некоторых моделей подъемников могут предусматривать различные «опции», такие как вспомогательная лебедка, крепления для предметов с большой площадью поверхности (стекло, фанера и т. д.), электрические розетки в рабочей платформе для подключения сварочных аппаратов и некоторые другие. Однако перенос такого оборудования с одних машин на другие или монтаж такого оборудования на машинах, которые не были для этого предусмотрены, может привести к аварийной ситуации. Даже если подъемники одного изготовителя и очень близки по своим характеристикам, то применение перечисленных (либо подобных перечисленным) устройств должно быть разрешено изготовителем для данной конкретной модели. Такое разрешение изготовитель дает в руководстве по эксплуатации. В случае сомнений по поводу применения того или иного оборудования нужно обращаться за разъяснениями к изготовителю или его уполномоченному представителю, тем более, что на сегодняшний день Интернет дает все возможности для связи даже с заводами, находящимися далеко за пределами нашей страны.

Самоходный коленчатый подъёмник

Данный механизм по правду считается уникальным, поскольку обладает непохожим ни на какой другой, видом конструкции, отличающимся, помимо этого, очень высокой функциональностью. Коленчатые подъёмники используются тогда, когда требуется провести работу на высоте в труднодоступном месте (или нескольких местах).

Достигается такая функциональность благодаря мачте с несколькими сгибами, управляющейся из кабины подъёмника; изгибы эти позволяют максимально близко приблизить люльку к месту проведения работ, практически исключая возможность случайного столкновения с посторонними предметами или коммуникациями. Также стрела может использоваться в полностью выпрямленном состоянии – в этом случае её рабочая высота может доходить до 30 метров.

Самоходный коленчатый подъёмник

При этом сам подъёмник отличается весьма скромными габаритами, которые позволяют использовать его практически на любой площадке; при этом она не обязательно должна располагаться под местом проведения работ, как у предыдущих моделей. Для обеспечения дополнительной надёжности, устройство снабжается специальными защитными системами и может дополнительно укрепляться при помощи съёмных опор.

Питается подъёмник от дизеля или электрической сети напряжением в 380 В; также существуют модели с комбинированным типом питания, которые способны самостоятельно генерировать энергию и использовать её для проведения работы.
