Складные двери межкомнатные: основные виды

Механизм и конструкция межкомнатных складных дверей

XI. В зависимости от способа трансформации двери бывают:

1. Откатные.

По типу установки делятся на:

двери-перегородки – глухие или остекленные дверные полотна, перемещающиеся по направляющим, которые закреплены сверху или встроены в пол. Полотна заходят одно за другое примерно на 30 мм в закрытом состоянии и удерживаются в нужном положении при помощи направляющей, которая вмонтирована в пол.
приставные двери отличаются от дверей-перегородок наличием направляющей, которая крепится на стене, а не в дверном проеме. Такая дверь в открытом состоянии «приставляется» к стене рядом с проемом. Длина направляющей – это две ширины закрываемого дверного проема. Недостатки двери: потеря стенового пространства в месте приставки дверного полотна и необходимость маскировки направляющей для вписывания ее в интерьер. Преимущество — в отсутствии требования увеличения проема в стене.
выдвижные двери тоже перемещаются по направляющим, но в конструкции дверного блока должен быть специальный пенал для дверного полотна, замаскированный под стену.

2. Шарнирно-складчатые.

Похожи на ширмы, для них необходимы направляющие, расположенные как сверху, так и сверху и снизу. Такие двери производятся из дерева или пластика. Выпускаются и глухие, и остекленные двери.

3. Подъемно-шторные (жалюзийные).

Их конструкция схожа с роль ставнями. Такие двери применяют для редко посещаемых помещений (кладовых, подсобных помещений). Недостаток – расположение ручки открывания внизу.

Виды дверей. Классификация дверей.

При выборе модели двери необходимо помнить основное дизайнерское правило – двери, находящиеся в поле зрения одновременно, должны быть в одном стиле для гармоничного восприятия интерьера.

Важна также и такая составляющая. При проектировании помещения нужно учитывать то, что двери должны открываться из помещения, наружу — по пути возможной эвакуации.

Складная дверь: устройство и виды

Распашная или сдвижная (откатная) дверь имеет одно полотно и общий механизм открывания. Складная дверь имеет как минимум две секции в каждой створке и открывается при помощи гибридного механизма, состоящего из петель, как в распашных дверях, и роликов, передвигающихся по направляющим, как в откатных моделях.

В отличие от распашных межкомнатных дверей складной механизм одной створки может быть укомплектован петлями разной конструкции. Например, к дверной коробке крайняя панель может крепиться при помощи накладной (обычной или «бабочки») или торцевой петли (с осью, вмонтированной в полотно), а складывающиеся панели соединяются между собой петлями со скрытым монтажом или шарнирными профилями. Вид петли, и способ ее крепления зависят от материалов и конструкции двери, а также от веса самой панели.

За счет роликов, устанавливаемых на всех панелях, кроме первой от коробки, и перемещающихся в направляющем профиле (рельсе), происходит сам процесс открывания или складывания двери. Причем ролики могут размещаться как на краю панели, если дверь складывается с одной стороны относительно проема, так и посередине панели, если дверь складывается симметрично относительно плоскости проема.

Изготавливают складные двери из тех же материалов, что и другие виды дверей: массив натурального дерева, МДФ, стекло, алюминий и пластик.

Обычно различают два типа складных дверей:

«книжка» — каждая створка состоит из двух подвижных частей;

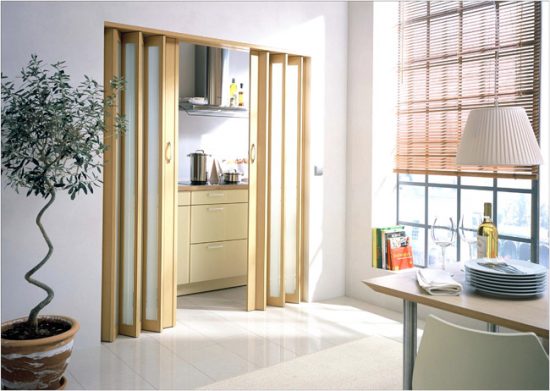

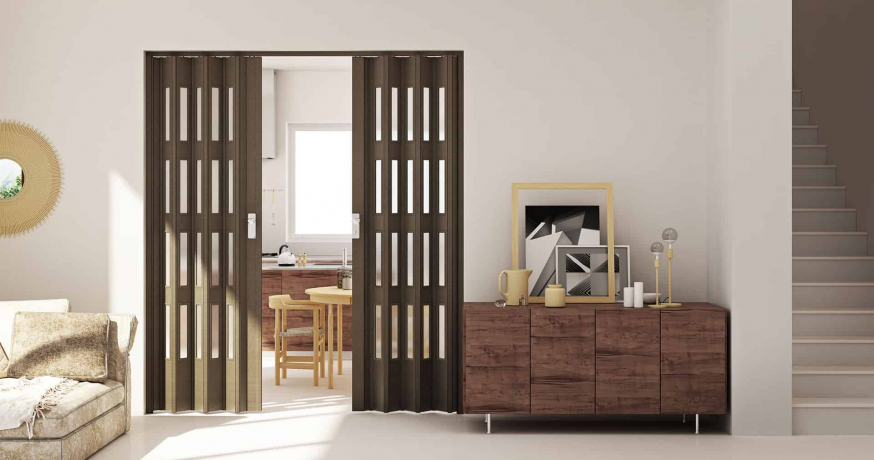

«гармошка» — полотно собрано из трех и более панелей.

Разновидности складных межкомнатных дверей

Как было сказано выше, складные двери подразделяются на 2 основных типа, каждый из которых имеет свои преимущества и недостатки, а также характерные особенности конструкции:

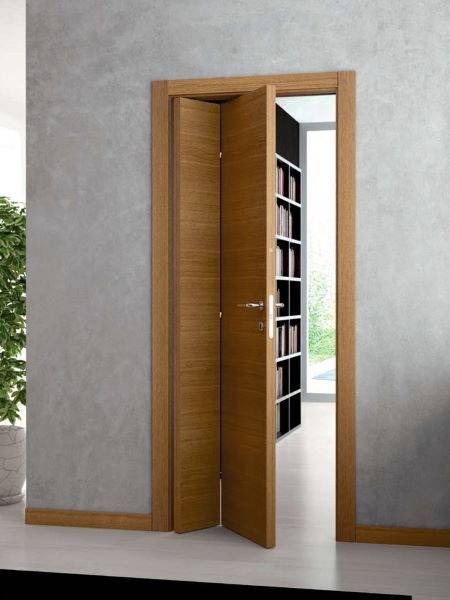

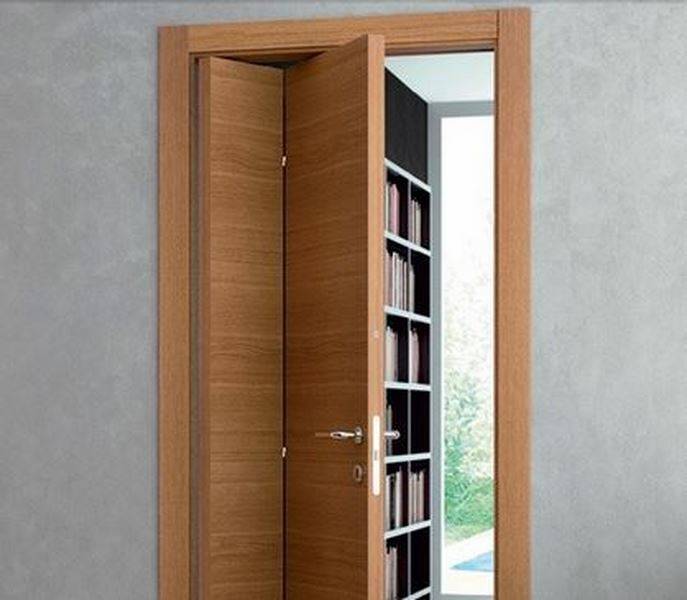

Двери-«книжки». Представляют собой конструкцию из 2 створок, которые могут соединяться между собой как на стандартные петли, так и на шарниры других типов. Из-за малого количества соединительных элементов такие двери реже других выходят из строя и считаются самым надёжным типом складных конструкций.

Могут устанавливаться в проёме шириной более 1500 мм, а в сложенном состоянии перекрывать пространство вдвое меньше ширины полотна. Благодаря точкам крепления в местах наибольшей концентрации усилий, снабжаются мощными петлями, что исключает перекос конструкции при эксплуатации.

В большинстве случаев, двери данной категории фиксируются к верхней части коробки и не требуют наличия порога, который вызывает дискомфорт жильцов при эксплуатации.

Выполняются из массива дуба, шпона и других материалов, могут иметь как щитовую, так и составную конструкцию. Монтируются в любых типах помещений, при закрывании создают надёжную звукоизоляционную преграду, а зазор между нижней кромкой и чистым полом обеспечивает приток воздуха в комнату.

Могут снабжаться разными механизмами открывания – с возможностью сдвижки в одну сторону, либо с реверсивным движением.

Учитывая, что при открывании все секции собираются ровную пачку, ширина которой не превышает габарита секции, могут не только закрывать дверные проёмы, но также выполнять роль трансформирующихся перегородок, перекрывая пространства протяжённостью до 3 – 4 м.

Могут выполняться из пластика, дерева, металла или стекла, стилизоваться под любой дизайн интерьера.

Высота складных дверей назначается заказчиком или дизайнером. В отличие от многих других конструкций, полотно может перекрывать пространства от пола до потолка, без необходимости организации дверной коробки и установки перемычки.

Эксплуатационные и конструкционные особенности

Главные узлы подобных изделий:

направляющая — из алюминия, другие материалы при изготовлении этого элемента применять нецелесообразно из-за низкой прочности;
шарниры и роликовые механизмы;
непосредственно сами створки дверного полотна (если рассматривается конструкция типа «книжка») называют ламелями, т.к. они характеризуются маленькой шириной, за счет чего при установке используется большое количество таких элементов.

Складная дверь устанавливается в проемы шириной от 50 до 600 см. Стандартная высота — 220-230 см. Средние размеры 1 секции створок типа «гармошка»: 8-20 см. Ламели оснащаются роликовыми механизмами или петлями. Последние из элементов крепления соединяют между собой секции створки.

Роликовые механизмы фиксируются на торцах дверного полотна: сверху и снизу. Их заводят в паз направляющих элементов. Для более надежного функционирования подбираются крепежные системы для складных дверей так, чтобы можно было зафиксировать части ламелей сверху и снизу в проеме.

Монтаж двери-гармошки

Чтобы установленная конструкция прослужила достаточно долго, её надо правильно установить. Предлагаем разобраться в последовательности сборки конструкции и выполнении монтажных работ, чтобы вы могли всё сделать самостоятельно.

Монтаж можно выполнить самостоятельно

Как собрать дверь-гармошку: инструкцию предоставляет производитель

Чтобы разобраться, как собрать дверь-гармошку, следует внимательно изучить инструкцию, вложенную производителем. В ней подробно описан процесс. Чаще всего, сборку выполняют в следующей последовательности:

вставляем в каждую вторую панель ось. Если производитель не предусмотрел посадочные отверстия, формируем их самостоятельно;
размещаем панели в требуемой последовательности. Если на створке будет формироваться рисунок, предыдущий пункт следует выполнить с учетом данной особенности;
отмечаем места под установку петель. Фурнитуру следует крепить в трёх местах через равные расстояния;
соединяем панели в единую систему, предусматривая зазор 3 мм между соседними элементами;
устанавливаем дверную ручку подходящего типа.

Следует соблюдать последовательность расположения панелей

Установка межкомнатной двери-гармошка: последовательность действий

Монтажные работы выполняются в следующей последовательности:

демонтируется старая дверная система;
снимаются размеры;
готовится дверной проём;
собирается коробка без нижнего порога. Крепится в дверном проёме;
монтируются направляющие. Для их крепления используются либо саморезы, либо клипсы;
установка межкомнатных дверей гармошка стороной, на которой закреплены ролики, в направляющий профиль. После того как створка займёт отведённое ей место, устанавливаются боковые профили.

Ролики вставляются в направляющие

Межкомнатные складные двери с декором

Современные технологии изготовления складных межкомнатных дверей позволяют создавать интересные модели, комбинируя различные материалы. Часто производители дополняют секции всевозможными вставками, что делает дверь самостоятельным элементом декора помещения. Складные конструкции экономят пространство помещений. Если добавить в такую дверь вставку с зеркалом, это позволит визуально расширить границы комнаты. Установив зеркальную поверхность напротив окна, можно впустить в комнату больше света. При этом можно использовать зеркала разных видов: обычное, бронзовое или серое.

Если выбор пал на стеклянную дверь, ее можно декорировать пескоструйным рисунком. Эта технология представляет собой обработку стекла абразивным веществом. Применяя различные алгоритмы в работе, можно добиться разного узора: сглаженного, рельефного или цветного. Готовый элемент покрывается защитным лаком, что защищает изображение от грязи.

Еще одним вариантом декора является витраж. Изготавливают его путем нарезки стекла, разного по форме и цвету, затем собирают. В зависимости от техники изготовления выделяют несколько видов витражей:

Классический – стеклянные элементы соединяют между собой металлическим профилем и запаивают стыки;

Тиффани – край стекла оборачивают медной фольгой с липким слоем и спаивают по ней (это позволяет использовать в работе более мелкие детали);
Фьюзинг – метод спекания при высоких температурах: контур изображения на таком витраже размыт, так как в печи разные стеклянные элементы расплавляются и смешиваются между собой.

Для декора стеклянной двери используют фотопечать. Технология достаточно проста: изображение наносится посредством УФ печати специальными красками. Преимуществом такого декора является возможность нанесения на поверхность любого рисунка (от пейзажей до фотографий членов семьи).

Заслуживают внимание и декоративные решетки. Помимо простого украшения они способствуют наполнению помещения воздухом

Такие решетки бывают двух типов: жалюзийными и с узором. Решетки с узором в большинстве своем выполняются с использованием подложки из стали или латуни, окрашенной в нужный цвет. Материалом изготовления чаще является пластик, реже метал. Декоративную решетку из дерева практически невозможно найти, их производят на заказ, они очень дороги. Возможно приобрести эту конструкцию с встроенным клапаном (звукопоглощателем).

Полотно складной двери

От других типов складные двери отличаются тем, что их полотно не является цельным. Второе отличие: «гармошки» — единственная разновидность дверей, которая может иметь мягкое полотно из ткани, натуральной или искусственной кожи. Материал натягивается на металлические трубки, соединенные с крепежом, и легко складывается при закрывании.

1 из 4

Складная дверь не обязательно закрывает огромный дверной проем&nbsp– порой она не шире, чем традиционная распашная дверь (однопольная либо двустворчатая).

Жесткое полотно складной двери состоит из нескольких створок (двух и более). Створки соединяются между собой при помощи петель или полос из ткани или кожи. Каждая из них снабжена самостоятельным креплением к рельсу.

Сами створки могут быть самой разной конструкции: филенчатые, щитовые, цельно стеклянные, с пластиковым и алюминиевым профилем.

Производители стараются по возможности уменьшить их вес, так как от него напрямую зависит скорость износа механизма открывания. Поэтому в щитовых моделях зачастую применяется не деревянный, а легкий алюминиевый каркас.

Большой популярностью пользуются полотна из пластика, которые по внешнему виду могут имитировать другие материалы.

1 из 3

Размеры створок складной двери обычно одинаковы. Однако у двухстворчатых дверей-«гармошек» одна часть может быть шире другой. Это делается для того, чтобы увеличить зону открывания (она больше, нежели у складной двери с равноразмерными частями).

Складные двери могут иметь сколько угодно створок на полотне. Но вот дверных полотен у «гармошки» только одно или два — все зависит от ширины проема. Если полотен два, то они раздвигаются от центра к краям. Если полотно одно, то сторону открывания двери (влево / вправо) определяет заказчик. Кроме того, существуют модели, которые могут складываться в любую сторону.

1 из 1

Как смастерить дверь-гармошку самому

Чтобы сделать такую дверь самостоятельно, нужно приобрести комплект фурнитуры состоящий из:

каретки с бегунками;
стопора и осей;

Дверь-гармошка со вставкой из матового стекла

петель;
метизов;
дверной кромки из ПВХ;
листов МДФ или ДСП.

Совет! Толщина материала должна быть равна 16-20 мм, а размеры соответствовать параметрам межкомнатного проема.

Имея все необходимые материалы под рукой, можно приступать к сборке дверной конструкции:

Намечаем размеры на листе ДСП (МДФ), из него будут делаться створка, а для этого понадобится вырезать две панели.

Когда панели вырезаны, торцы необходимо зашкурить наждачкой №0, а потом убрать мелкую пыль влажной тряпочкой. Затем смазываем торец клеем, и приклеиваем кромку.
Когда кромка окончательно присохнет (не менее чем через 12 часов), приступаем к отметке мест для петель, замка, фурнитуры с осью.

Схема двери-гармошки

К торцевой панели, сверху и снизу, монтируем две оси из металла. В отмеченных местах под фурнитуру, делаем пазы глубиной меньше чем длина оси. Фиксируем их саморезами.
Делаем отверстие под ролевой бегунок, который будет размещен в верхней части ламели.

Совет! Эта панель будет монтироваться последней, относительно створки с металлической осью.

На полу выкладываем ламели в том порядке, в котором они будут соединяться. Между ними укладываем три петли, не включая две крайние створки.

Зазор между петлями и ламелями должен быть 3 мм в открытом положении.
На последней ламели делаем отверстие для ручки.

Виды складывающихся дверей

Остекление раздвижными конструкциями: фото террас, балконов, лоджий и других объектов

Раздвижные системы настолько практичны и удобны в эксплуатации, что нашли применение и в оконных конструкциях. Такие изделия ограждают жилище от негативных погодных явлений и уличного шума. При этом они не препятствуют попаданию естественного освещения в комнату.

Раздвижные или слайдинговые окна представляют собой конструкции, состоящие из стекла и алюминиевых профилей с роликами. Чаще всего производители выпускают блоки с двумя или тремя направляющими. В таких изделиях можно установить от 1 до 5 стеклянных полотен. В некоторых конструкциях сочетаются раздвижные створки и глухие элементы. Стоимость остекления зависит от количества полотен, а также размеров оконного блока.

Таблица цен остекления террасы раздвижными конструкциями:

Размер блока, мм (высота/ширина)	Количество створок, шт.	Цена, руб.
1700х1500	2	от 8700
1700х2400	3	от 14000
2200х1500	2	от 17000
2200х2400	3	от 27300
2300х1800	2	от 66200
2300х2800	3	от 116000
2300х3600	4	от 135000

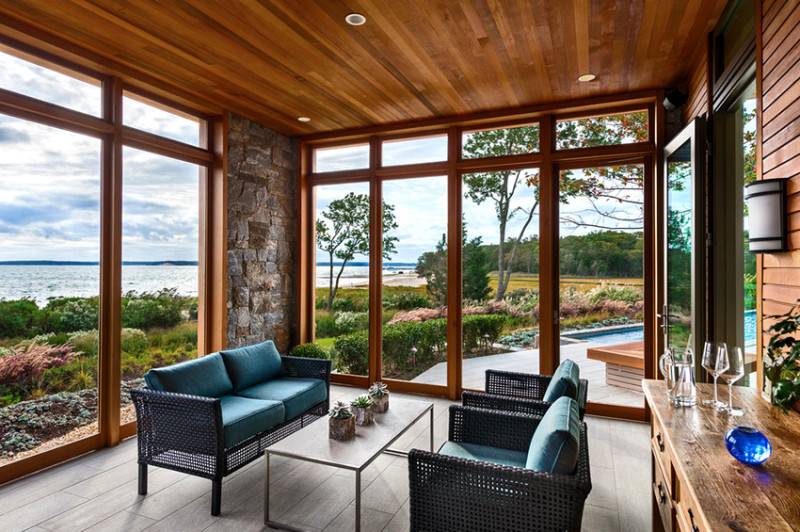

Остекление раздвижными конструкциями террас, веранд и других помещений

Нередко можно увидеть слайдинговые окна на лоджиях и балконах. В городских квартирах пространство довольно ограничено, поэтому установка раздвижной конструкции в целях экономии свободного места станет оптимальным вариантом. Слайдинговые блоки подходят и для остекления загородных объектов:

закрытых беседок;
коттеджей;
веранд;
дачных домиков;
крытых бассейнов;
закрытых (зимних) площадок для барбекю.

Раздвижные конструкции часто используются для остекления балконов и лоджий

В раздвижных алюминиевых конструкциях для веранды профили располагаются очень низко, обеспечивая максимально широкий обзор. Кроме этого, подобные системы не препятствуют притоку свежего воздуха.

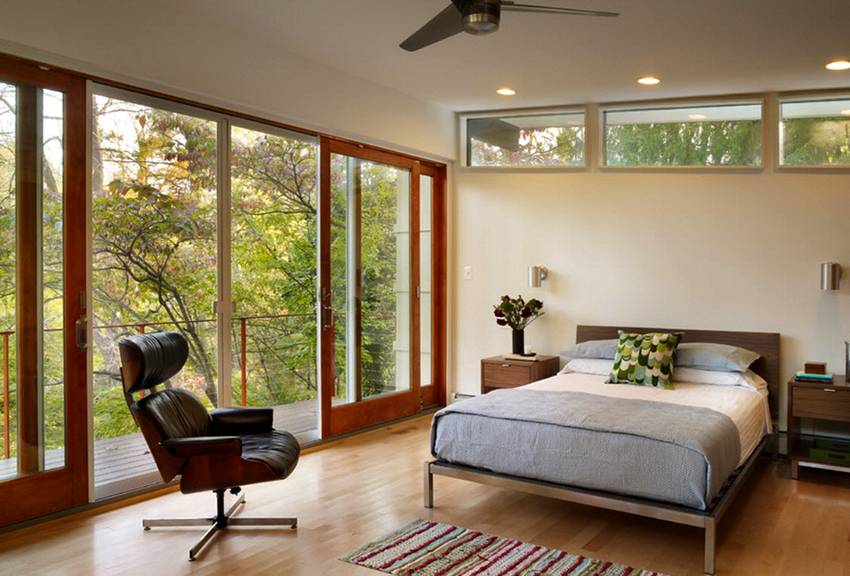

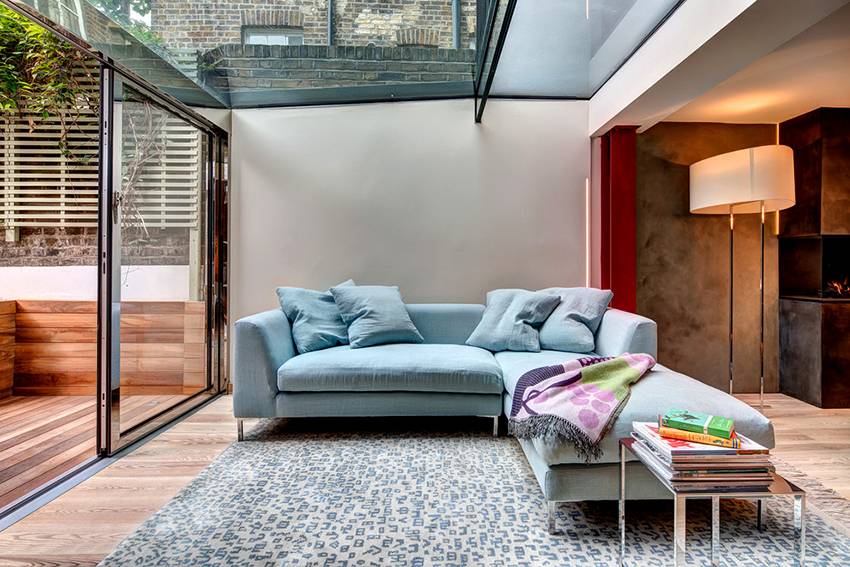

Горизонтальные блоки раздвижного типа используются для панорамного остекления. Такие конструкции устанавливаются в загородных домах, элитных квартирах, а также в зданиях офисного и коммерческого назначения. При панорамном остеклении с помощью слайдинговых окон можно управлять пространством, например, обычную гостиную в летнее время несложно превратить в открытую веранду. Раздвижные системы также применяются для эффективного проветривания помещений большой площади.

Чтобы затемнить комнату с панорамным остеклением, можно воспользоваться рулонными шторами или же установить удобную и стильную конструкцию раздвижных ставней, например, купейного типа.

Для остекления веранд и террас применяются раздвижные горизонтальные блоки

Особенности холодных и теплых раздвижных конструкций

Производители предлагают покупателям несколько вариантов остекления лоджии или балкона. Холодные блоки укомплектованы обычными стеклами. В некоторых изделиях встречаются одинарные стеклопакеты. При теплом остеклении используются блоки, оснащенные двойными или тройными стеклопакетами.

Если предполагается теплое остекление лоджии или балкона, обязательно нужно проверить состояние плиты и парапета. Конструкции с теплосберегающими стеклопакетами, в отличие от блоков, укомплектованных обычными стеклами, имеют внушительный вес. В процессе установки подобных изделий придется тщательно следить, чтобы створки не перекосились, а профили не деформировались.

Чтобы избежать перекоса, при монтаже оконный блок тщательно выравнивается по горизонтали и вертикали. В противном случае процесс открывания створок будет затруднительным либо просто невозможным. В таких условиях ролики очень быстро придут в непригодность, что обернется для владельца дорогостоящим ремонтом оконной конструкции.

Раздвижные конструкции для остекления бывают холодного и теплого типа

Количество стеклопакетов не единственное отличие теплых конструкций от их холодных аналогов. В этих изделиях также присутствует теплоизолирующий материал (полиамид или фетр), который выполняет функцию термостата.

Раздвижные конструкции открыли новые возможности в отношении дизайна помещений и обустройства жилья. Эти системы нашли применение как в загородном строительстве, так и в условиях городских квартир. Они являются частью межкомнатных дверей и перегородок, ворот и оконных блоков. Встречаются даже раздвижные конструкции лестниц, которые используются для подъема на чердак.

Благодаря раздвижным системам проживание в доме становится более комфортным и удобным, а также эффективно решается проблема с недостатком свободного пространства. При желании некоторые из них можно дополнить автоматическим устройством, которое избавит человека от необходимости прилагать усилия, чтобы открыть или закрыть створку.

Механизм открывания складной двери

Он является основой всякой складной двери и ее несущей конструкцией. Он состоит из верхней направляющей (рельса) и крепежа, на который подвешиваются створки. Рельс монтируется к верхней части дверного проема и выполняется из металла — алюминия или стали. Но его видимые части нередко декорируют шпоном древесины или лаком, ламинируют, чтобы его отделка сочеталась с оформлением полотна или проема. Крепеж также металлический. Нижняя его часть соединяется с полотном, а верхняя вставляется в паз рельса и «ездит» по нему во время открывания и закрывания.

1 из 1

На фото:

Устройство рельса, роликов и петель, соединяющих между собой полотна складной двери.

Раньше эта скользящая часть представляла собой шар, к которому приваривался металлический прут, удерживавший створку. Однако во время работы возникало сильное трение между шаром и рельсом: обе детали быстро изнашивались, механизм скрипел и застревал. Сейчас большинство производителей (в том числе все итальянские компании) применяют подшипники — они обеспечивают более легкое и бесшумное скольжение.

При высоте полотна более двух метров складная дверь может устанавливаться на нижний рельс. Он придает полотну стабильность — препятствует отклонению створок от вертикальной оси.

Особенности

Книжки ставятся практически в любые помещения (кухня, ванная комната, спальня, кладовая, погреб и др.), так как не уступают обычным дверям в плане разнообразия расцветок, материалов.

Виды материалов

При изготовлении дверей-книжек используется большинство известных материалов, включая ткань. Конструкции с мягкими полотнами пригодятся для отделения малой части помещения. Наиболее распространенными материалами считаются:

Дерево. Это классический, экологически безопасный вариант. Изысканный внешний вид деревянных изделий украсит каждое помещение. Но их цена напрямую зависит от качества древесины. А из-за тяжести понадобится более крепкий механизм крепления.
МДФ. Модели-книжки из МДФ ставят в любых помещениях, но чаще всего в ванной и кухне, из-за устойчивости к влаге, перепадам температур.
ДСП. Характеризуются высокой прочностью. Обычно покрываются декоративной пленкой, повторяющей структуру природных материалов.
Стекло. Ключевым преимуществом конструкций из стекла является оригинальный вид. Но они не слишком популярны. Это объясняется тем, что с ними теряется чувство уединенности. А большой вес негативно сказывается на сроке службы креплений. При изготовлении полотна используются стекла: закаленное, многослойное стекло модификации триплекс или стеклопакет.
Пластик. Пластиковые двери — самые доступные. Они устойчивы к воздействию влаги, не требуют дополнительного ухода. Используются в основном для прикрытия гардеробной, либо как перегородка в комнате.
Алюминий. Алюминиевые конструкции — прочные и легкие. К отрицательным моментам относятся: высокая цена, плохие изоляционные качества.

Размеры складных дверей

По размерным характеристикам складные двери бывают стандартные и нестандартные. Первые преобладают в каталогах фирм, торгующих подобной продукцией. Стандарт большинства фабрик: ширина от 400 до 1800 мм, высота до 3000 мм.

Конструкции с нестандартными размерами изготавливаются только по индивидуальному заказу. Например, можно заказать совсем маленькую перегородку, чтобы прикрыть какую-нибудь нишу. А модель большого размера подойдет для отделения зон в комнате.

Варианты цветового оформления

Выбор цвета полотна заслуживает большого внимания. Универсальный вариант — двери светлых тонов

Они вписываются в любой дизайн, не отвлекают внимание от других его элементов. Не меньше достоинств дизайнеры видят в моделях темных тонов. Привлекательно смотрится цвет капучино, он подойдет и в темную, и в светлую комнату

Привлекательно смотрится цвет капучино, он подойдет и в темную, и в светлую комнату.

Интересная идея — сочетать дизайн двери с напольным покрытием, особенно если они одного цвета. Это помогает завершить образ комнаты. Хорошо, когда тон пола соответствует цвету дверей.

Устройство механизма

Конструкция складных межкомнатных дверей-книжек устроен сложнее, чем у распашных или раздвижных. Состоит из одной или двух створок, поделенных на секции, двигающихся на специальных роликах, системы фиксации и торможения.

Механизм монтируется в коробку на петли или опоры, которые крепятся в верхний брус. На прочность конструкции влияет качество ее монтажа к вертикальным брусьям. Размещение механизма одновременно сверху и снизу также положительно скажется на прочности.

Подготовка дверного проема

Сначала демонтируется старая коробка. Нужно удалить остатки монтажной пены и штукатурки. Затем обновляется отделка этого участка стены. Когда штукатурка полностью высохнет, переходят к установке короба. Чтобы складная конструкция функционировала исправно, следует убедиться в том, что рама не имеет погрешностей по размерам и положению в горизонтальной и вертикальной плоскостях.

На следующем этапе выполняется установка направляющего элемента. Его нужно врезать в лутку. Между дверной рамой и створкой должен остаться небольшой зазор, достаточно 1-2 мм. Установка складной двери производится после того, как будет зафиксирован ограничитель. Чтобы роликовая система выполняла свою задачу, рекомендуется по одной стороне проема расположить крепежные элементы: 2-3 шт. по всей высоте. Благодаря им при открывании створка будет полностью раскладываться, т.к. с одной стороны ее удерживают петли.

Монтаж

Если монтируются двери, складывающиеся пополам, нужно завести ролики в паз направляющего элемента. Чтобы упростить эту задачу, рекомендуется смазать механизм солидолом. Такая мера поспособствует лучшему скольжению по направляющей. На последнем этапе створку фиксируют с одной стороны проема. Если конструкция двойная, боковые петли должны быть установлены по обе стороны дверной рамы.

Фурнитура

Складывающиеся двери оснащаются ручкой и замковым механизмом. Фурнитура устанавливается стандартным способом. Учитывая, что складные конструкции не обеспечивают герметичность, они редко оснащаются замковыми механизмами. Однако дверная ручка должна быть установлена, т.к. в противном случае полотно будет сложно открыть

Это особенно важно, если планируется монтировать складные зеркальные двери, ведь стекло быстро пачкается

Двери наружные и межкомнатные

Подведем итоги

Итак, подведя некий итог сведениям, предоставленным в этой статье, можно сказать, что межкомнатные двери-гармошки не выполняют все функции, необходимые для качественной межкомнатной двери – уж слишком много недостатков заложено в их конструкцию. С другой стороны для простого закрытия различного рода кладовок и нежилых помещений от посторонних взглядов гостей, двери-гармошки вполне подойдут. Тем более, что благодаря особенностям, а именно наличию в их конструкции множества щелей, в таких помещениях обеспечивается достаточный уровень вентилирования.
