Скрытые петли для межкомнатных дверей и их основные преимущества

Уход за дверными петлями

Любому механизму требуется уход и и петли тому не исключение.

Перед тем, как приступить к работам нужно очистить петли от накопившейся пыли и грязи.

Первый враг петель, который пагубно влияет на их эксплуатационные свойства — трение. Со временем заводская смазка теряет свои характеристики, что приводит к появлению скрипов и нарушению легкости хода дверей.

Чтобы этого избежать, достаточно раз в год проводить профилактику — смазывать петли. Смазать разъемные петли можно машинным маслом, либо литолом, немного разъединив петлю.

Для универсальных петель можно применить спрей WD-40.

После проделанных операций двери нужно несколько раз открыть и закрыть — для равномерного распределения смазки. Если что-то из грязи попало на дверное полотно, то нужно немедленно отмыть пятно.

Для предотвращения нарушения лакокрасочного покрытия не стоит протирать их абразивными веществами, также не стоит закрашивать петли, как это делали раньше. Повреждение покрытия приведет к коррозии материала и выходу из строя петли.

Критерии выбора

К навесам входных дверей более высокие требования. Их задача выдержать большую массу полотна, и уберечь дом от проникновения путем срезания механизма, или его снятия. А какие критерии выдвигаются для петель на межкомнатные двери?

Во-первых, это прочность и надежность, хотя внутренние полотна и легче от входных, они все равно имеют немаленькую массу. Такие петли должны свободно их удерживать, при этом справно функционируя длительный период.

Во-вторых, эстетичность. Межкомнатная дверь обычно вписывается в общее оформление помещения. В случае если выбрать отличимый по стилю элемент фурнитуры, то он будет бросаться в глаза и портить общую картину.

В третьих, соответствие петель конструкции дверей. Входная система может быть разной с четвертью или без, двухсторонняя и односторонняя, открывающаяся влево или вправо. Что бы все работало как нужно, потребуется выбрать и нужные виды навесов.

Также выбирая тот или другой тип петель нужно прикинуть, как их обслуживать, монтировать или снимать. Все эти моменты смогут облегчить дальнейшее использование дверей. Какие типы навесов отлично подойдут для установки внутри жилья?

«KOBLENZ» ATOMIKA K8000 — скрытые дверные не до-петли.

Раз уж мы заговорили о всех новинках 2017-18 года, мы не можем не упомянуть эти замечательные изделия. Не знаю как и когда Кобленц передал свои разработки Кубики китайским коллегам, но петли откровенное «Г»! Литьё безобразное, расхождения по размерам в 10-х мм, как бы на первый взгляд и не существенно, но только на первый. Люфт в петле вдоль и поперёк, регулировочные винты проворачиваются в основании при небольшой нагрузке. В общем установка этого товара сплошной геморрой, а знаем мы это не по наслышке. Плавали — видали! Крайне не рекомендуем покупать данные изделия, теперь уж широко представленные в СПб, благодаря своей низкой цене. А на фото то всё будто бы очень круто 🙂 неправда ли?

Особенности конструкции скрытых петель

Как уже было сказано, основой конструкции является складывающийся механизм, который при закрывании полностью уходит внутрь двери. Из этого свойства вытекает первое, и, наверно, одно из главных преимуществ скрытых петель – они могут открываться на все 180 градусов. Это очень удобно в некоторых вариантах интерьера, так как позволяет максимально отодвинуть дверное полотно и сделать проход настолько свободным, насколько это возможно. Особенно актуальной данная особенность будет во время переноса мебели в комнату.

Второй особенностью конструкции скрытых петель является то, что они очень легко регулируются механическим способом, без демонтажа и применения строительных инструментов. В комплекте с петлями идёт набор из ключей различной толщины. С помощью них можно отрегулировать положение дверного полотна по вертикали и горизонтали. Это очень удобно, особенно в долгосрочной перспективе, так как если дверь постепенно начнёт подкашиваться от долгого использования, любой человек сможет самостоятельно подкрутить петли.

Ну и последнее, о чём стоит сказать в данном пункте –это отсутствие зазора со стороны петель. В стандартных вариантах он хоть и небольшой, но так или иначе всё равно присутствует. Скрытые петли позволяют закрыть дверь максимально плотно, поэтому никаких щелей между дверным полотном и дверной рамой в данном случае быть не может.

Важно! Скрытые петли – важный атрибут для установки на металлические и бронированные двери. Они являются неотъемлимым элементом конструкции, которая обеспечивает безопасность помещения

Установка скрытых петель — некоторые особенности

Если в дверное полотно обыкновенные навесы монтируют с помощью стамески и молотка, то для скрытых нужен как минимум ручной фрезер с шаблонами. Некоторые производители поставляют в комплекте шаблоны, и это упрощает установку дверей. Если же шаблонов нет, то их придётся делать самостоятельно.

При покупке обратите внимание на толщину дверной коробки минимум 25 миллиметров. В погоне за экономией производители дверей уменьшают толщину коробки до минимума

В этом случае придётся делать усиление коробки со стороны навешивания дверного полотна. Кроме этого если проём слишком узкий придётся перфоратором делать углубление в кирпичной стене, иначе корпус скрытой петли не позволит установить дверь на место.

Учтите, что скрытые петли расположены в корпусе на глубину до 40 мм на дверной коробке и до 30 мм в полотне.

Устанавливают дверное полотно вдвоём после фиксации коробки в проёме.

Разметку под петли надо делать одновременно с коробкой и полотном.

Видео по врезке скрытых петель в двери межкомнатные

Советы: После установки двери на место отрегулируйте её в трёх плоскостях. Если дверь не из массива поинтересуйтесь толщиной наборной рамы, оклеенной шпоном. Толщина и ширина реек должна быть такой, чтобы фрезерованное отверстие не ослабило конструкцию дверного полотна.

Плюсы и минусы скрытых дверных петель

Раз уж вы задумались над тем, чтобы поставить петли скрытого монтажа, не лишним будет вначале узнать об их сильных и слабых сторонах. Традиционно начнем с плюсов.

Первым, и едва ли не главным плюсом, считается безопасность, ведь спрятанные петли для входных дверей невозможно ни спилить, ни выбить. Эти конструкции попросту не видно, а значить и пилить нечего.
В этом направлении очень широкий модельный ряд, существуют как легкие навесы под установку в шкаф, так и массивные стальные петли для дверей с четвертью.
Если для стальных дверей главное – надежность и прочность, то в межкомнатных дверях желательно, чтобы петли были незаметны. И здесь ничего лучше скрытых навесов пока еще не придумано.
Большинство моделей обеспечивает расширенный угол открытия дверного полотна, в результате двери становятся параллельно смежной стене и абсолютно не мешают.
Скрытые петли для дверей делаются либо из стали, либо из высокопрочных сплавов, соответственно нагрузку они выдерживают серьезную. Плюс ко всему, сам механизм заглублен в короб и дверное полотно, что придает дополнительную надежность конструкции.

Навесы на тяжелые железные двери делаются из высококачественной стали.

Что касается недостатков — следует признать, что в этом мире нет идеальных вещей, а значит и скрытые дверные петли имеют свои изъяны.

Прежде всего, специалисты указывают на довольно хлопотный монтаж. Для установки нужен специальный инструмент, но об этом мы поговорим чуть позже.
Хороший скрытый навес стоит соответствующих денег, сейчас цена стартует от 1800 руб. за штуку. Безусловно, есть товар и за 600 руб, а при желании можно найти даже за 300 руб, но качество шарнира там весьма посредственное, а кроме того, такие навесы не регулируются.
В продолжение темы стоимости можно еще сказать о большом количестве подделок: народ хочет купить дешевле, а в результате приобретает фурнитуру низкого качества.
Не каждый скрытый навес можно разобрать. В дешевых моделях, чтобы демонтировать двери, нужно полностью снять навесы.
Скрытые дверные навесы – штука достаточно объемная. В дверном полотне зачастую места достаточно, а вот тонкий короб межкомнатной двери может быть не рассчитан на такую глубину.

В тонком коробе межкомнатной двери для скрытого навеса может не хватить места.

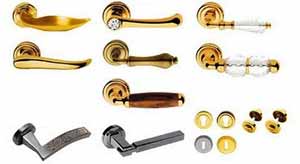

Виды ручек для дверей

Наряду с петлями, важным элементом фурнитуры выступают ручки. Это могут быть:

Дверные ручки на планке. Данный вид фурнитуры, обычно, используется в классических интерьерах, поэтому ручки часто оформляется под старину. Комплектующая планка ручки бывает глухой или оборудованной прорезью для замочной скважины.
Дверные ручки с розеткой. Розеткой называют декоративную накладку, которую ставят у основания ручки.
Круглые ручки или кнобы. Этот элемент фурнитуры часто применяется для межкомнатных дверей. Ручка кноб может быть укомплектована простой защелкой или замком.
Стационарные ручки скобы. Это модели, которые не связаны с замком, поэтому они самые надежные и практически никогда не ломаются. Могут быть стилизованы для любого стиля интерьера.
Ручка-стучалка. Эта модель представляет собой кольцо, дополненное специальным молоточком. Такие ручки раньше ставили на входные двери, они выполняли функцию дверного звонка. Сегодня ручки-стучалки могут быть установлены для создания определенной стилистики и на межкомнатной двери. А так как пользоваться такой ручкой по прямому назначению не слишком удобно, она может быть продублирована ручкой другой конструкции.

Итак, существуют разнообразные ручки и петли для межкомнатных дверей. Выбирать фурнитуру следует из соображения удобства использования, но в любом случае, детали должны быть качественными и надежными.

Post Views: 497

Основы регулировки петель

В зависимости от конструкции петель особенности регулировки могут отличаться. Так, наиболее распространенное руководство подходит, чтобы регулировать скрытые петли большинства известных на сегодня моделей и выглядит следующим образом:

Снимите накладку петли, если таковая имеется, обнажив регулировочные винты.
Для изменения вертикального перекоса дверного полотна поверните соответствующий болт на скрытых петлях при помощи шестигранного ключа.

Регулировка при вертикальном перекосе

Для того чтобы поднять или опустить полотно, следует отрегулировать винт, который обычно размещается под отстегивающейся панелью петли.

Регулировка вертикального положения полотна

Более сложные регулируемые скрытые петли представляют более широкие возможности настройки в трех плоскостях. Чтобы ознакомиться с особенностями регулировки таких петель, вы можете посмотреть видео, размещенное ниже.

Регулировка положения двери в третьей плоскости

Большая несправедливость уделять внимание выбору дверных петель при покупке фурнитуры в самую последнюю очередь. Использовать петли, купленные наобум – не самая хорошая затея, ведь от правильности их подбора, качества и конструкции, которой обладают петли, в дальнейшем будет зависеть не только комфорт при эксплуатации и срок службы дверной конструкции, но и безопасность жильцов

Источник

Разновидности петель

Основное различие заключается в способе монтажа. Имеются следующие типы:

Врезные.
Накладные или «бабочка».
Вкручиваемые.

Каждая разновидность постепенно эволюционирует. Улучшаются свойства изделий, дизайн, появляются новые возможности, какие чаще становятся определяющими при выборе. А выбрать есть из чего.

Скрытые петли относятся к типу врезных. Они полностью входят в полотно, благодаря чему их называют «невидимками». Бывают лево- и правосторонними и даже универсальными, которые обеспечивают поворот створки в любом направлении. Регулируются по трем осям.

Широкое распространение получили торцевые или пяточные петли. Это разновидность накладных или ввертных петель. Они крепятся на торце полотна в верхней или нижней части. Их тоже практически не видно. Обеспечивают регулирование в двух плоскостях и распахивание створки на угол 180 градусов.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Цвет петель лучше подобрать в один тон с дверными ручками

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

Преимущества пластин:

имеют эстетичный внешний вид;
не требуют специальных инструментов для монтажных работ;
поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

Недостатки навесов:

крепления рассчитаны только на идеально ровное полотно;
некачественный металлический материал способствует деформированию изделия под тяжестью двери;
снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

канцелярский нож;
дрель или шуруповёрт;
саморезы;
свёрла.

Технология выполнения монтажных работ:

Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм.
Разметка крайних отверстий производится шилом
Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.
Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм.
Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.
Проверка зазоров между петлей и полотном: они должны быть одинаковыми
Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.
Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок.
Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.
В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.
Убираем полотно в сторону.
Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
Прикладываем и продавливаем шилом крайние отверстия.
Высверливаем отверстия под саморезы и вкручиваем их.
Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.

Правильно установленная петля

ИСПОЛЬЗОВАНИЕ КРЕПЕЖНЫХ ЭЛЕМЕНТОВ ВО ВРЕМЯ УСТАНОВКИ ПЕТЕЛЬ

Завершающий этап – фиксация деталей саморезами, которые идут в комплекте с навесными конструкциями. Перед тем, как начинать вкручивание, необходимо воспользоваться дрелью. В намеченных местах, просверливаются пазы. Такие действия необходимо совершать для предотвращения раскалывания дерева, в момент вкручиваниясаморезов. После того как работа сделана, можно приступать к фиксации петель саморезами.

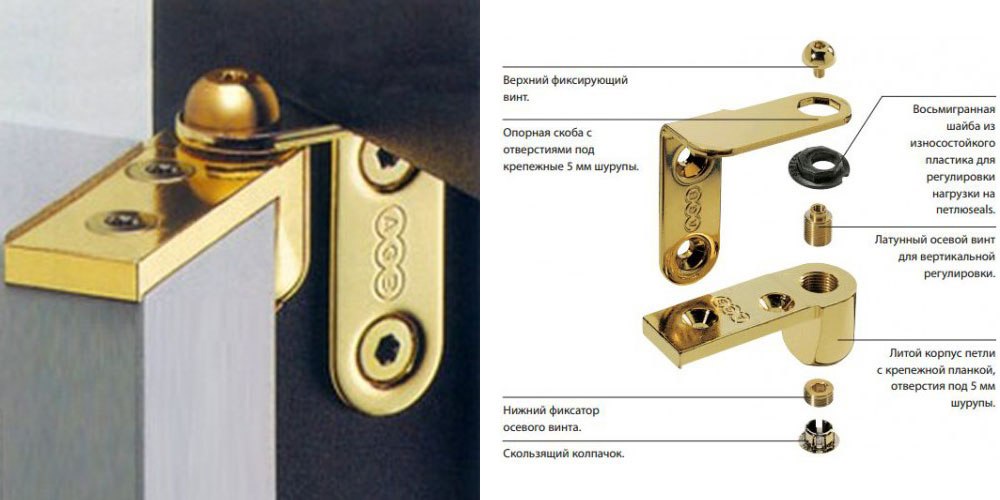

Фото 8 Схема строения петли и ее крепежные элементы.

Если планируется врезка скрытых петель, в таком случае предстоит более сложный процесс монтажа нежели при выборе других видов. Здесь потребуются сделать немного глубже карманы для посадки петель. Для более точного контура, целесообразно использование фрезерного станка.

В таком же порядке выполняется разметка полотна. Далее следует воспользоваться помощью профессионала, так какпревышение необходимой силыдля нажатия на фрезерный станок, способствует большему углублению нежели требуется, в следствии чего дверное полотно будет испорчено.

Фиксируя петли шурупами, необходимо их точное вхождение в проделанную лунку, под углом 90°. Изначально делаются метки карандашом, затем верх древесины прокалывается шилом,затем, начало воронки просверливается, и в самую последнюю очередь вкручиваются крепежные элементы. Столько действие необходимо для того, чтобы полотно не покрылось трещинами во время вкручивания шурупов.

Вворачиваемые петли можно без труда отличить оп одному внешнему виду. Вместо стандартных пластин у них конические штифты с внутренней резьбой. Этот вариант достаточно часто используется для установки на межкомнатные двери. Одним из преимуществ такого типа фурнитуры, является допустимость регулировки при помощи шестигранника. Для эстетического вида штифты маскируются специальными колпачками.

Не важно какие петли были выбраны, главное правильная их установка. Врезка дверных петель – непростое занятие, но выполнить своими руками такой процесс возможно, следуя указанным рекомендациям по разметке и последующему монтажу любых видов дверных петель

Как проводится настройка

Во время регулирования по периметру двери устанавливается одинаковый зазор. Установленные скрытые петли позволяют настроить дверь, не проводя ее демонтаж.

Схема устройства скрытой петли

Регулировочные работы проводятся в нескольких плоскостях специальными шестигранниками.

Регулировка по высоте. Выставляется зазор внизу полотна и выдерживается этот же размер вверху двери.
Регулировка по горизонтали. Дверь выравнивается относительно коробки, устанавливаются определенные зазоры.
Регулировка по прижиму. Для этого поворачивают регулировочный эксцентрик. В результате полотно плотно прижимается к коробке в любом месте периметра двери.

Регулировочный размер находится в диапазоне от 1 до 5 миллиметров. Все зависит от завода-изготовителя.

После завершения регулировочных работ монтируются декоративные пластины. Под ними скроются крепежные болты и регулировочные отверстия.

Куда смотреть при выборе

Стоимость подобной фурнитуры впечатляет и вполне естественно желание людей найти модель подешевле, но в погоне за низкой ценой важно не потерять в качестве. Большинство навесов регулируется в 3 направлениях

Большинство навесов регулируется в 3 направлениях.

Как таковой четкой инструкции по выбору именно потайных навесов в природе не существует, мы же свое руководство собрали из отзывов довольных и не очень довольных покупателей и мнений бывалых мастеров, плюс пару пунктов нам подкинули консультанты строительных магазинов.

Скрытые петли, как и любые другие, бывают правые, левые и универсальные. С универсальными все понятно, их можно ставить на любые двери, а чтобы определить правые вам нужны петли или левые станьте лицом к дверям и представьте, что вы их открываете на себя, если навесы расположены справа, значит, берете правые, если слева, соответственно левые;
В паспорте изделия всегда есть пункт, где указан вес, на который рассчитан механизм, он может варьироваться от 10, до 100 кг. Имейте в виду, навесов будет как минимум 2, поэтому берете вес вашей двери, прибавляете к нему 10 % для уверенности и делите на количество навесов, это и будет тот вес, который нужно искать в паспорте;

Скрытые механизмы можно устанавливать как на межкомнатные, так и на офисные двери.

Также важен металл, из которого сделан механизм. Надежность стальных навесов не вызывает сомнения, кстати именно из стали делаются навесы для тяжелых металлических дверей. Латуни также можно доверять, а вот со сплавами не все однозначно. Единственно качественный сплав, с которым работает большинство производителей это цомак, он состоит из цинка, алюминия, меди и магния, больше качественных вариантов мы не нашли;
Как уже упоминалось, нормальный механизм должен выдерживать от 200 000 циклов. Если в паспорте этой характеристики нет, значит, данный производитель не гарантирует надежность;
Когда потайные навесы только появились на нашем рынке, они стоили от 50 у.е. Сейчас усилиями наших производителей и добрых китайских друзей цена существенно упала. Но в любом случае хороший навес не может стоить дешевле 1200 руб. Точнее, найти можно и за 300 руб, но гарантии качества там никто не дает;

Стальной не регулируемый скрытый навес с возможностью снятия дверного полотна.

Наличие или отсутствие регулировки не является признаком надежности. Так стальные не регулируемые скрытые петли, показанные на фото выше в разы надежней якобы регулируемых навесов, которые устанавливаются на китайских дверях. Пример таких навесов мы поместили ниже;

Пример скрытого навеса на китайской металлической двери.

В межкомнатных дверях большую роль играет толщина дверного короба, для установки скрытого навеса она должна быть не менее 25 мм. В металлических дверях короб делается либо из уголка, либо из профильной трубы. К уголку претензий нет, он выдержит, а вот в профильной трубе нужно смотреть на ее толщину. К тонкостенным трубам проблематично приваривать мощные навесы, плюс они там плохо держаться.

Схема крепления скрытого навеса с дугой для железных дверей.

Виды петель по способу установки

В специализированных магазинах фурнитуры можно приобрести не только разнообразные дверные ручки, но и разные виды петель. Рассмотрим, какие из них можно использовать при монтаже межкомнатных дверей.

Самый простой и самый распространенный вид дверных петель – это прямые карточные. Конструкция данного вида петель предельно проста:

Основной элемент петли – два цилиндра, один из которых имеет стержень, а второй – полость.
Для крепления к дверной конструкции используются соединенные с цилиндрами карты – металлические пластины с монтажными отверстиями для установки шурупов.

Карточные петли могут быть врезные или накладные:

Чтобы установить врезные петли, нужно будет поработать фрезером или стамеской. Производится врезка петель быстро и просто. Нужно будет по намеченному контуру карты выполнить выборку материала двери и коробки на глубину 2-3 мм

Важно, чтобы врезные петли не выступали над поверхностью двери, их карты должны располагаться на одной плоскости с коробкой и дверным полотном.
Иначе устанавливают накладные петли. Для их установки не требуется использовать стамеску, поэтому закрепить накладные петли сможет даже совсем неопытный мастер

Петли накладные имеют особую конструкцию, позволяющую устанавливать их без утапливания. При закрывании двери одна часть петли вкладывается в другую.

Кроме того, накладные и врезные петли могут быть право-, левосторонними и универсальными. Вид петель определяет направление открывания створки. Универсальные накладные петли, можно монтировать с любой стороны двери.

Угловые петли

Данный вид петель используется для межкомнатных дверей с притвором. Такие модели отличаются от обычных тем, что в торце полотна выбирается часть древесины. Такая выборка и крепление угловыми петлями обеспечивает более плотный притвор двери.

Ввертные петли

Как и угловые, ввертные петли используются для установки межкомнатных дверей с притвором. Отличаются ввертные петли отсутствием крепежных карт. Вместо карт ввертные петли оснащены штырями, которые вворачиваются в полотно и в коробку.

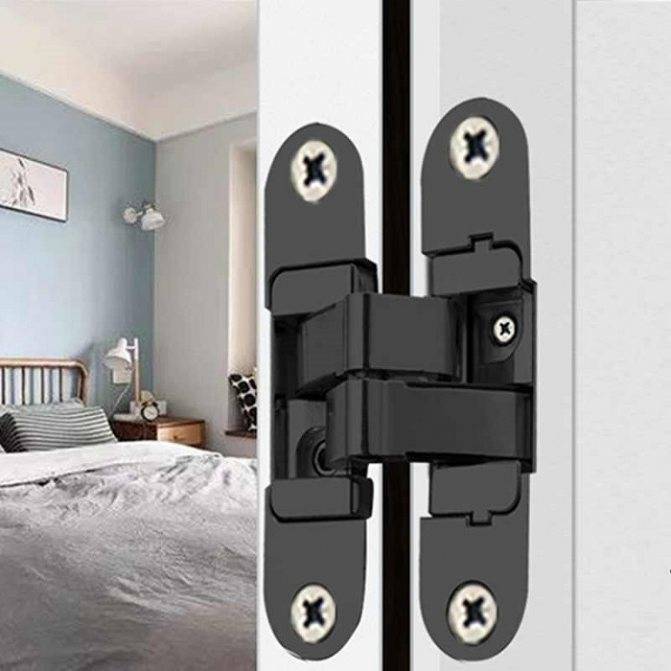

Петли скрытые

Относительно недавно стали пользоваться для межкомнатных дверей скрытыми петлями. В чем их преимущества:

Обычно, скрытыми петлями пользуются при установке входных дверей, так как отсутствие доступа к петельной части снижает вероятность взлома. А вот установка скрытых петель на межкомнатные двери проводится из эстетических соображений.
Крепление дверного полотна скрытыми петлями допускает проведение регулировки створки в трех плоскостях.
При соединении полотна двери с коробкой скрытыми петлями движение створки обеспечивается ходом П-образного рычага, который при закрывании двери задвигается внутрь лутки (углубление в корпусе петли).

Особенности скрытых петель для межкомнатных дверей
