Смотровая яма в гараже: размеры и порядок строительства

Завершающий этап

Завещающий этап – установка металлического обрамления вокруг входа в яму

Важно, чтобы оно немного выступало над уровнем гаражного бокса

После создания ямы желательно сделать лестницу. В качестве материала подойдет дерево или металлические уголки. Если блок небольшой, стремянка будет удобнее, чем стандартная лестница. Однако в некоторых случаях ступеньки приходиться выкладывать из кирпича или бетона.

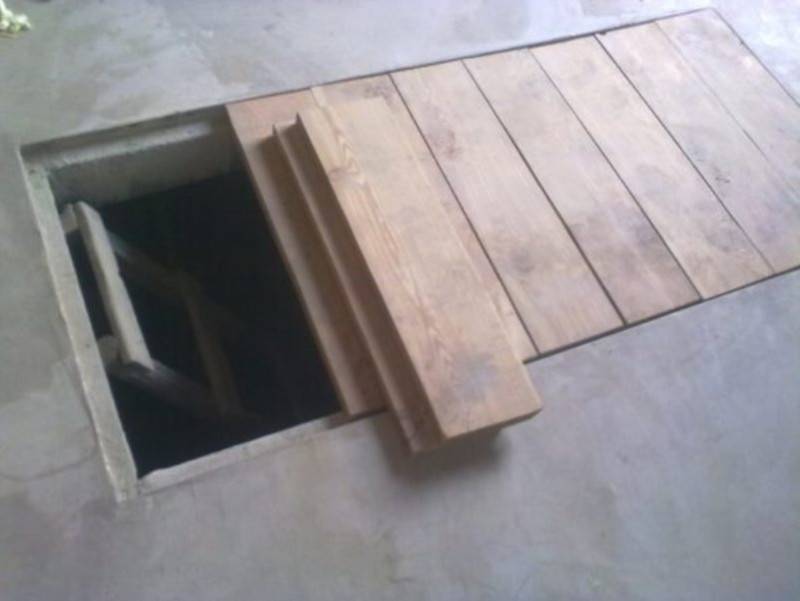

Также после создания ямы необходимо использовать дощатый настил, чтобы закрывать ее тогда, когда вы не будете ее использовать.

Смотровая яма в гараже считается не роскошью, а скорее необходимостью для тех, кто хочет исправлять небольшие неисправности машины своими руками. Она позволит выполнять все работы комфортно. Конечно, для ее обустройства понадобится немало времени и денег, но оно того стоит.

Lorik190 › Блог › Как сделать смотровую яму в гараже

Привет ДРУЗЬЯ!Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/СТРОЙПОРТАЛ

Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.

Определение оптимальных размеров и формы смотровой ямы

Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.

Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.

Выкладка стен и ниш в смотровой яме

После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:

1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.

2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.

3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.

Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.

Особенности устройства вентиляции и выбор лестницы

Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.

Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.

В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.

Что собой представляет смотровая яма?

Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.

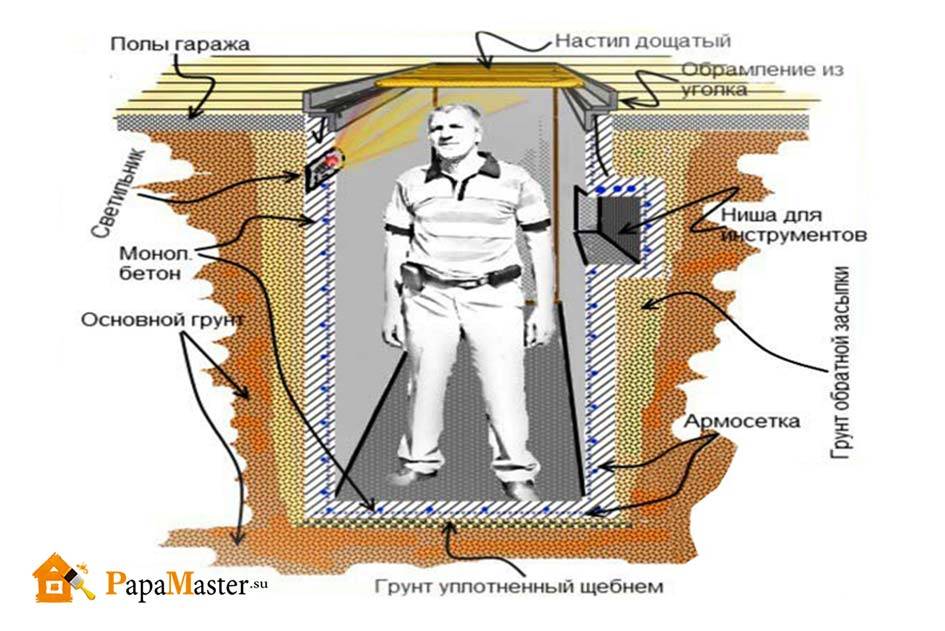

Элементы смотровой ямы

Несмотря на кажущуюся простоту, гаражная яма имеет характерные особенности, которые необходимо понимать заранее:

Гидроизоляция (ГИ). Безусловный и обязательный скрытый элемент, пренебрежение которым чревато тем, что яму будет невозможно использовать. Главная проблема любых ям и погребов — сырость: автомобиль, стоящий над сырой ямой, сам станет сыреть и гнить.

Примечание. Уровень грунтовых вод (УГВ) может стать препятствием к строительству ямы, т. к. затопляемый резервуар — недопустимое сооружение для гаража.

• Силовой контур по верхнему периметру. Обычно его делают из уголка, к которому приваривают арматуру, сетку или просто «хвосты», которые запускают в армирование стяжки. Эта стальная рамка нужна для того, чтобы сдерживать давление от авто в динамике и статике. Без неё колёса просто продавят стяжку (которая редко бывает толще 50 мм) и она будет разрушаться и сыпаться в яму. Стальной контур служит также упором для домкрата и местом укладки перекрывающей доски.
• Ниши. Дают 200% к удобству в работе. Чем их больше, тем удобнее работать. Достаточный размер — высота 300–400 мм, глубина 150–250 мм, длина 400–500 мм. Обычно на яму под легковой автомобиль делают максимум 4 ниши — примерно под каждым колесом.
• Дополнительные упоры. В районе колёс, при монтаже силового контура, можно заложить дополнительные двутавры или швеллеры (высотой 90–120 мм) для удобства смещения домкрата по высоте. Практика показала, что такие манипуляции в районе ступиц — частая потребность.
• Освещение. Профи знают, что свет в таких ямах должен быть запитан от 36 вольт. Это исключает возможность возгорания паров топлива и ГСМ. При питании от 220 вольт короткое замыкание или разбитая лампа могут стать причиной несчастного случая, т. к. быстро выбраться из ямы, перекрытой автомобилем, довольно сложно.

Малозначимой особенностью является лестница, ступени которой могут быть сделаны монолитными, заодно со стенами. Такой марш делают чаще всего в больших гаражах с ямами более 5 м в длину. В частном хозяйстве из экономии места применяют обычные приставные лестницы.

Строим смотровую яму

Пришло время подробно рассмотреть, как строить смотровую яму из кирпича своими руками. Начнем с уточнения некоторых моментов.

Уточняем размер котлована

Мы уже говорил о параметрах смотровой ямы

Но важно запомнить: котлован должен быть больше ямы! Учитывайте следующие параметры

Вам предстоит выкладывать выравнивающий слой, который будет состоять из гравия, щебенки и песка. Стандартная толщина такого слоя – 50-100 мм. Это надо прибавить к глубине.

Из бетона с маркой 150-200 выполняется днище, толщина которого составляет примерно 100 мм. Это тоже отражается на глубине котлована.

Ширина и длина тоже увеличивается, поскольку толщина кирпичных стен составляет 250 мм, когда ведется строительство в один кирпич. Кроме того, между кладкой и стенкой котлована надо оставлять зазор примерно в 30-40 мм, чтобы затем сделать гидроизоляцию снаружи и уплотняющую засыпку грунтом.

Алгоритм работы

Вам понадобится щебенка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решетки для устройства вентиляции.

Переходим к пошаговой инструкции.

1. В первую очередь вся разметка с чертежа переносится на пол гаража в том месте, где вы и решили делать смотровую яму.
2. Затем нужно вырыть котлован. Дно тщательно зачищается, после чего идет обустройство пола в яме. В процессе работы в яму лучше спускаться по приставной лестнице.
3. После выравнивания пола выполняется устройство горизонтальной гидроизоляции днища. Используйте рулонные материалы, например, известный изолон. Материал популярный, проверенный. Можно взять рубероид, в крайнем случае – толстую полиэтиленовую пленку.
4. Обязательно выведите края гидроизолирующего материала на 50 см за границы дна ямы. Потом их заворачивают, прикрепляют к наружной поверхности кирпичной кладки.
5. Важный этап – бетонирование днища. Здесь надо сразу учесть размеры бетонной основы. Если яма планируется с шириной в 75 см, прибавляют толщину кирпичной кладки (50 см по периметру), а также делают запас 5-10 см. В результате ширина составляет 140 см. По такой же схеме высчитывается и ширина бетонной базы.
6. Армирование опционально, хотя для большей надежности и долговечности лучше все-таки уложить армирующую металлическую сетку. Если вы взяли бетонную смесь М-200, а толщина бетонного дна составляет более 80-ти см, вполне допустимо обойтись и без армирования.
7. Потом наступает время, когда необходимо дать возможность бетону застыть. На это уйдет минимум 3 дня.
8. Теперь пора начинать кладку кирпичных стен смотровой ямы. Тщательно делайте порядовки, используйте уровень, чтобы кладка была отрегулирована по горизонтали. Здесь достаточно стенок в один кирпич. Не забывайте, что вам нужно оставить зазор между стенками котлована и кладкой.
9. Выполняйте тщательное оштукатуривание стен с двух сторон. Хорошее решение – штукатурить кладку параллельно с возведением стен. Так, выложив 4 ряда, надо покрыть их слоем штукатурки снаружи и внутри.
10. Уделите больше внимания наружной отделке стен. Необходима качественная обмазочная гидроизоляция. Используйте битумную мастику, горячий битум. Выполняется такая гидроизоляция обязательно в два слоя. Без этого не обойтись, поскольку именно такая мера позволит предотвратить появление сырости в смотровой яме. В противном случае стены будут вытягивать влагу из земли.
11. Когда кладка полностью завершена, сделана наружная гидроизоляция, приходит очередь засыпки имеющихся пазух. Тут вам пригодится оставшийся от копания котлована грунт. Его засыпают по 15 см, тщательно трамбуют, потом делают следующий слой. Такая послойная трамбовка тоже очень важна. Лучшее решение – добавить в грунт глину. Уплотненный глиняный слой станет надежной дополнительной преградой для проникновения влаги, а также монолитной опорой для кладки.

Если вы хотите проводить в смотровую яму освещение, сразу предусмотрите в кладке ниши для осветительных приборов. Также стоит сделать дополнительную большую нишу для хранения наиболее востребованного инструмента, гаечных ключей.

Размеры смотровой ямы для обслуживания крупногабаритных транспортных средств

Строительство ямы, которую предполагается использовать для обслуживания грузовых автомобилей, подразумевает несколько иные размеры. Расстояние между колесами у автомашин этой категории значительно отличается от модели к модели. Это значительно усложняет проектирование сооружения.Вариантов расчета два. Первый предполагает взятие за «эталонную» величину показатели собственного автотранспорта и вычитание из нее 300-400 миллиметров. Если расчеты неверны, добираться до нужных узлов придется с трудом. Второй вариант подразумевает то, что яму оборудуют универсальной, усредняя параметры, то есть делают с шириной в 1000 мм, что позволяет осматривать авто и с базой в 120, и с базой в 80 см.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Какая заливка лучше

Если вы решили построить гаражное сооружение, то именно полу не забудьте уделить особое внимание. Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас. Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас

Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас.

Для многих владельцев порой гараж значит больше чем квартира и полу они придают не только чисто эксплуатационные качества, а предпочитают преобразить декоративным покрытием гаражную основу. Для этого часто используют специальную керамическую напольную плитку, которая имеет высокую прочность. С этим покрытием гараж станет более эстетичным, и плитка укрепит его. Большинство автолюбителей в основном предпочитают самый простой вариант по устройству пола – качественную и надежную бетонную стяжку.

Какими качествами должно обладать в гараже напольное покрытие:

• Надежность, прочность, он должен выдерживать механические большие нагрузки;
• Пожаробезопасность, так как всегда в гараже присутствуют горючие вещества;
• К влиянию химических средств – устойчивость (пятен от растворителей, краски, технических жидкостей и масла не удастся избежать);
• Должен выдерживать повышенную влажность или ее недостаточность;
• Должна быть возможность для того, чтобы проводить регулярную уборку;
• Долговечность конструкции.

Пол должен выдерживать без деформации гарантированно довольно большой вес.
