Достоинства стеклянной двери для печи

Способы изготовления

Изготовить топочную дверцу для печи своими руками можно несколькими способами, все они будут отличаться в зависимости от материала. Об этом подробнее.

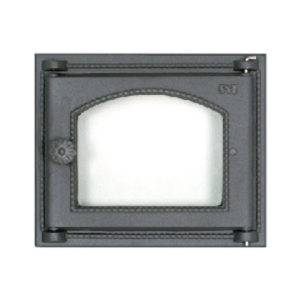

Стеклянная

Стеклянная дверца для печи своими руками является отличным вариантом не только из-за своей функциональности, но и красоты. Ведь вы можете наблюдать за пламенем, что станет хорошим интерьерным решением.

Для печки, которая служит для обогрева помещения, следует отдать предпочтение огнеупорному стеклу. Оно отличается своей прочностью и долговечностью.

Основные характеристики по выбору стекла для дверцы:

• Стойкость к высоким температурам. Если стекло окажется недостаточно термоустойчивым, дверца может повредиться: треснуть или вовсе рассыпаться на части.
• Прочность. Необходимо выбирать материал, который имеет толщину не менее четырех миллиметров. Стекло меньшей толщины может не выдержать ударов или температуры.
• Долговечность. Необходимо учитывать максимальные температурные колебания. Материал с длительным сроком эксплуатации прослужит вам значительно больше.

Кроме стекла, для изготовления дверцы понадобятся болгарка, сварка, болты, навесы, металлические уголки для изготовления рамы.

Изготовление данного изделия не требует много времени и сил:

Примера чертежа

1. Сначала необходимо сделать стороны рамки из уголков в соответствии с нужными замерами. Проверив все размеры можно сваривать детали.
2. Для крепления стекла к раме используют болты. Они вкручиваются по периметру не очень сильно (при нагревании стекло расширяется).
3. Нужно изготовить идентичную раму, которая используется как притолока для двери.
4. Первая рама со стеклом соединяются со второй с помощью навесов.
5. Снаружи рама обрабатывается термостойким клеем, но для этого сначала нужно вынуть стекло, а после полного высыхания вставить его на место.
6. После этого можно выполнить ручку и защелку для двери.

Дверца со стеклом для печи своими руками прослужит вам дольше, если вы обеспечите должный уход и аккуратное обращение с ней.

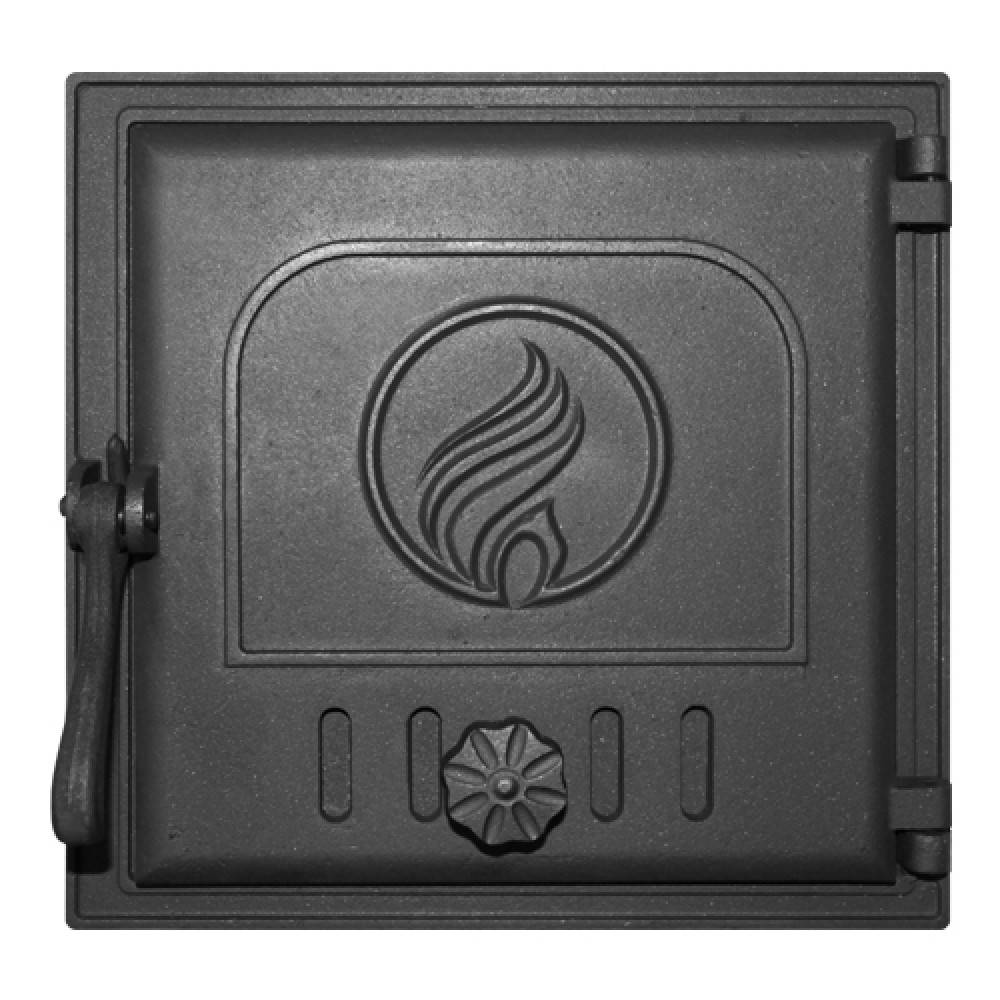

«Глухая» из металла

Еще одним видом является глухая дверца из метала. Она приобрела такое название из-за полностью закрытой поверхности. Такая модель будет наиболее универсальным вариантом: она не требует особых навыков в изготовлении и установке.

Металлическая дверца для печки своими руками должна быть изготовлена из жароустойчивого материала. Наиболее распространённый – сталь. Стальная дверца отличается прочностью и долговечностью, не требует больших усилий в изготовлении и установке. Чтобы ее изготовить достаточно простого набора слесарных инструментов, сварки и болгарки. Материалом послужат 4 уголка, стальной лист, болты, гайки.

Изготовление дверцы из метала происходит в несколько этапов:

1. Покрасьте жароустойчивой краской все металлические детали нужного размера.
2. Сварите рамку из уголка.
3. Из листа металла сделайте прямоугольник меньшего размера, чем рама
4. Поставьте петли между конструкцией рамы и листом железа (чтобы ее можно было открывать).
5. Приварите к дверце ручку и защелку.
6. Прикрепите конструкцию с помощью металлических анкеров или любым другим удобным для вас способом.

Чугунная

Чугунная дверца по своим характеристикам находится между стеклянной и железной. Срок ее эксплуатации больше чем у стекла, но меньше, чем у стали. Она уступает по внешнему виду рассмотренным ранее вариантам.

Сделать чугунную дверцу в домашних условиях не легко. Для этого требуется некоторые навыки работы с этим материалом, а также электросварка и спецодежда.

Примерные размеры для русской печки

Этапы изготовления чугунной дверцы:

Чугунный материал требует подготовки. Необходимо устранить дефекты механически или вручную. Деталь должна быть немного нагретой. Помните, что чугун достаточно хрупкий материал

Работать с ним нужно осторожно. Алгоритм изготовления чугунной дверцы такой же, как и стальной

После разметки следует разрезать материал болгаркой и сварить электросваркой. При необходимости для сваривания используют стальные шпильки

После сваривания детали засыпаются сухими составами (песком), которые не позволяют быстро остыть.

Инструкция

Для начала необходимо определиться с размерами стеклянного камина. Под выбранные параметры нужно приобрести ящик из металла и обрезать стекло нужной длины. Можно также подобрать готовые дверки.

Это предотвратит резкий нагрев и сведет к минимуму риск возникновения трещин.

Также нужно учесть размер стеклянной полки: ширина должна соответствовать размерам металлической решетки.

Стеклянный короб – это четыре боковые панели, которые соединяются в одну форму при помощи клея. Необходимо нанести клей на края стеклянных панелей, после чего резко прижать друг к другу и дать просохнуть в течение пятнадцати минут. Герметизация должна быть полной, чтобы стекло не лопнуло.

Удалите подтеки при помощи ножа или лезвия.

После этого можно начать делать основу для огня. Внутрь данной конструкции поместить топливную камеру и в нее залить горючее на гелевой основе или спирт технического типа. Жидкости не выделяют дыма, безопасны в использовании и применяются как топливная основа для декоративных каминов.

Затем необходимо внутрь стеклянной конструкции поместить уже готовую решетку на металлической основе. Ее можно разместить непосредственно на ящик, перед этим смазав края клеем. Решетка должна быть приклеена на ребра ящика. По желанию ее можно заменить на более плотный материал – эту часть не будет видно за декором. Главное, чтобы она удерживала камни.

Работы со стеклом

Если вы уже определились с выбором подходящего для вашей печи стекла, для более длительного срока его работы обеспечьте за ним правильный уход. Жаропрочное стекло выполняет предохранительную роль, температура внутри печи достигает очень высоких меток, так что там могут оставаться остатки копоти. Для их правильной чистки без причинения вреда стеклу следуйте советам, представленным ниже:

• Чтобы не повредить полировку стекла твердыми частицами песка, не используйте абразивные чистящие средства, у которых они есть в составе. Выполняйте чистку особыми средствами, чтобы обойтись без последствий в виде царапин;
• Не рекомендуется проводить чистку, когда стекло еще не остыло после использования. Этим можно травмировать его защитный слой.

Организация резки

Если вы выбрали вариант разрезания стекла до нужного размера своими руками, возможность выполнения этого действа зависит от его структуры. Если оно не закаленное, его мож о разрезать специальным стеклорезом или же болгаркой и сегментным алмазным диском. Рассмотрим альтернативный вариант резки с помощью болгарки:

1. Возьмите болгарку и сегментный алмазный диск для камнеобработки (лучше использовать с наименьшим диаметром для удобства в работе), также вам понадобится вода или масло;
2. Определите точные размеры предполагаемого стекла, начертите на нем линии, по которым будете резать для удобства;

3. Начните аккуратно выполнять резку, не выполняя сильных давящих движений;

   Резка стекла

4. Постоянно смачивайте места срезов водой или маслом, чтобы удалять мусор и охладить рабочее место.

5. Будьте готовы к тому, что в завершении работы вокруг будет грязно.

Установка в печь своими руками

При самостоятельной установке стоит соблюдать все правила безопасности и учитывать следующие нюансы:

• Не превышать данные коэффициенты расширения и использовать правильно подобранный материал рамки. Для этого можно проложить огнестойкий шнур между стеклом и основой крепления;
• Давление устанавливающихся частей на поверхность стекла должно быть одним во всех местах крепления;
• Крепление жаропрочного стекла к раме печи должно происходить очень аккуратно, запрещается применение жаростойкого герметического средства;
• Чтобы исключить возможность неравномерного перегрева печи, нельзя позволять стеклу располагать прямым контактом с печной рамой и элементами для крепления.

Основные проблемы кирпичной печи

К наиболее распространенным проблемам, возникающим при пользовании кирпичной печью можно отнести следующие:

1. Уменьшение тяги. Это приводит к более медленному горению топлива и более медленному прогреву самой печи. При плохой тяге дым может поступать из топки в помещение через неплотности в топочной дверце. Это же происходит при усилении ветра на улице, когда ветер задувает дым в трубу. Эта проблема может стать причиной появления в помещении угарного газа – смертельно опасного для жизни вещества без цвета и запаха, скапливающегося в помещении.
2. Разрушение кладки в отдельных местах, появление трещин, через которые выходят продукты горения, а также теряется тепло, необходимое для прогрева печи.
3. Неравномерный прогрев разных участков печи.
4. Быстрое остывание печки после прекращения горения в топке. Печь не держит тепло и быстро остывает.
5. Расшатывание или выпадение деталей крепления топочной дверцы.

Любой из этих дефектов требует внимания и по возможности быстрого устранения. Как это сделать и что может стать причиной их появления, читайте ниже.

Какие бывают типы стекла для печей?

• Кварцевое стекло. Данный материал состоит исключительно из одного кремнезема. Такое стекло обладает самыми простыми свойствами. Оно не подлежит деформации даже при температуре в 1000 градусов. Коэффициент теплового расширения данного материала очень низкий, в связи с чем, он термостоек. Объемное и поверхностное сопротивление такого стекла довольно большое. Оно способно пропускать не только видимые, но и ультрафиолетовые лучи. Данный вид стекла очень трудно подвергается плавлению и образованию из него других стеклянных изделий. А высокая стоимость этого материала существенно уменьшает область его применения.
• Известковое стекло. В данном стекле присутствуют дополнительные ингредиенты, такие как: оксид натрия, кальция и силиката. Данный материал очень популярен при производстве зеркального и листового стекла, стеклотары, колб электрических ламп и т.п.
• Свинцовое стекло. При изготовлении данного типа стекла в шихту добавляется оксид свинца PbO. Такое стекло выходит дороже известкового, но оно намного легче изготавливается и плавится. Такое добавление существенно увеличивает диэлектрические характеристики стекла, делая его самым оптимальным изолятором. Используется свинцовое стекло в радиоприемниках, телевизионных трубках. Свинец придает стеклу сияние, а также украшает самые тонкие изделия столовой посуды и различных произведений искусства.

Боросиликатное стекло. Данный вид стекла имеет высокое содержание силиката, оксида бора и минимальное количество щелочного металла. Этот борный ангидрид выступает в качестве своеобразного флюса для кремнезема. В зависимости от определенного состава, стойкость стекла к термическому удару в несколько раз выше, по сравнению с описанными выше видами данного материала. Также, оно наиболее химически устойчиво. Такое стекло часто применяют в электротехнике, в качестве промышленных труб, рабочих колес центробежных насосных станций и кухонной домашней посуды.

Как устроена огнеупорная дверца для камина?

Внешне такое изделие похоже на ординарный вариант со светонепроницаемым полотном.

Поэтому любая стеклянная дверца состоит из двух крупных элементов:

• Рамы – прямоугольной или квадратной металлоконструкции каркасного типа, габариты которой совпадают с сечением топки. Для производства рам используют технологию сварочной сборки – в этом случае металлоконструкция производится из профилированных труб, или мелкосерийного литья – в этом случае потребитель получает цельнометаллическую деталь.
• Створки – подвижного полотна, прикрепляемого к раме с помощью поворотных узлов (петель). По своей сути створка – это металлический каркас, к которому крепят огнестойкое стекло. Причем для заделки стыка используются лишь огнестойкие герметики. А с внутренней стороны дверца камина с огнеупорным стеклом герметизируется особым уплотнителем, размещаемым между створкой и рамой.

Кроме того, помимо крупных элементов в конструкцию светопроницаемой дверцы входят и несколько мелких узлов, а именно:

• Запорный механизм – простейший затвор, врезаемый в створку.
• Рукоять – орган управления запорным механизмом, монтируемый с внешней стороны.
• Вентиляционные каналы – перфорация в раме, обеспечивающая приток воздуха в топку.
• Пластинчатые жалюзи – запорно-регулирующий механизм, управляющий пропускной способностью вентиляционных каналов.

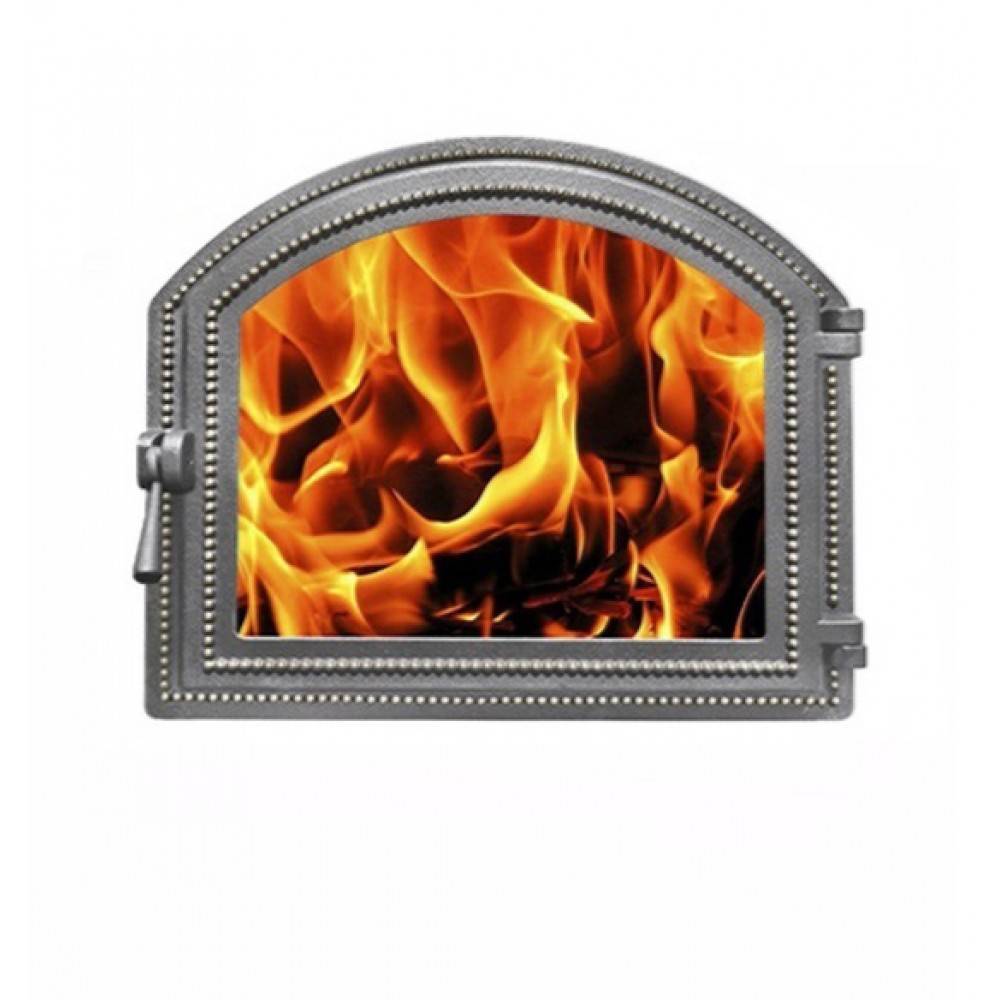

Разновидности форм стеклянных дверей для каминов

Как видите: несмотря на внешнюю простоту, огнеупорная дверца является достаточно сложной конструкцией. Поэтому большинство владельцев печей и каминов предпочитают покупать готовые изделия, экономя на процессе установки. Ведь монтаж дверцы – это не очень сложная операция.

Установка стеклянной дверцы в камин или печь – как это делается?

Для установки дверцы в топку вам понадобится набор инструментов и расходных материалов, состоящий из следующих предметов:

• Болгарки (углошлифовальной машины).
• Отрезного круга по камню, бетону и керамике.
• Строительного гидроуровня.
• Огнестойкого герметика для печей.
• Жаростойкой асбестовой нити.
• Молотка, зубила и отвертки.
• Дюбелей и саморезов.

Кроме того вам понадобится сама дверца, приобретенная в соответствии с габаритами топки – ширины камеры сгорания топлива должна быть меньше соответствующего габарита рамы.

Сам процесс установки выглядит следующим образом:

Монтаж дверцы для камина

• Вначале со створки снимается стеклянное полотно. Для этого достаточно выкрутить винты и снять удерживающие планки. Монтаж дверцы в сборе категорически не рекомендован – в этом случае вы можете разбить стекло стоимостью от 9-12 тысяч рублей за квадратный метр.
• Следующий шаг – обустройство посадочного места для рамы. Для этого нужно примерить лишенную стекла конструкцию к топке, корректируя положение дверцы с помощью уровня и отмечая выгодную позицию маркером, предусмотрев 5-миилиллиметровый зазор для компенсации тепловых деформаций. После этого вам придется отгородить печь или камин экраном и вырезать болгаркой – по маркированным линиям – посадочные пазы в фасаде топки. В финале этапа вы сбиваете остатки кирпича зубилом т «примеряете» дверцу в паз.
• Финальный этап – монтаж дверцы в печь или камин. Для этого вам придется вставить дверцы в паз, открыть створку и высверлить сквозь перфорацию в раме посадочные отверстия для дюбеля в кирпичах. Далее вы извлекаете дверцу и готовите термостойкий герметик, пропитывая им асбестовую нить. Подготовленная порция герметика закладывается в паз, а пропитанная огнестойкой смесью нить накручивается по периметру рамы. После этого вы вдавливаете дверцу в заполненный герметиком паз, используя мускульную силу и киянку (деревянный молоток). Излишки раствора удаляются руками или шпателем. В финале этапа в перфорацию в раме вбивают дюбели, которые погружаются в предварительно высверленные отверстия в кирпичах.

Топить камин или печь вы можете спустя 1-2 дня после установки стекла.

Сколько это стоит?

• Ординарные  дверцы для камина с термостеклом Kratki (Польша) стоят от 180-200 до 500-550 долларов США. Вместе с тем панорамные и призматические модели этого производителя – Oliwia и Zuzia, укомплектованные чугунной рамой и «выпуклым» стеклом, стоят не меньше 450-500 $.
• Изделия компании Adbar с «холодными» ручками и немецким термостеклом SCHOTT ROBAX стоят от 900 евро.
• Эркерные дверцы финской компании SVT Oy с чугунной рамой литого типа двумя подвижными створками и двумя стеклянными экранами стоят от 700-750 долларов США.
• Одностворчатая дверца с «золотой» сеткой на стекле от компании AITO стоит от 200 до 600 долларов США.

Дверца для камина со стеклом своими руками порядок изготовления

Конструктивно дверца камина представляет собой несколько рамок вложенных друг в друга подобно матрешке. Наружная рамка представляет собой раму, которая крепится к каминной топке. Средняя рамка – это наружная фасадная часть дверки. Самая маленькая вставляется в среднюю, с внутренней стороны и прижимает к ней жаростойкое стекло.

Чтобы при нагревании стекло не испытывало сильного напряжения и могло легко расширяться и снова принимать свои размеры между каркасом дверки и прижимной рамкой стекло вставляется на прокладку из минеральной ваты. Такая прокладка не поддерживает горения, не плавится и не теряет своих свойств при длительном нагревании. А вот слегка деформироваться она вполне может, этого вполне достаточно, чтобы не допускать растрескивания стекла.

Порядок работ

Первым делом делается снятие размеров с каминной топки и портала.

Дальше порядок работ имеет следующий вид:

• По размерам топки сваривается рамка для каркаса дверки;
• В каркасе просверливаются отверстия для посадки на анкерные болты;
• Также делается разметка и на камине – отверстия должны быть соосными, отклонения допускается не больше 0,5 мм;
• Размечаются и разрезаются уголки для рамки дверки;
• Дверка должна быть меньше внутреннего размера каркаса на 1,5-2,5 мм по вертикали и горизонтали;
• Каркас и рама должны плотно прилегать друг к другу;
• Устанавливается завесы и запорное устройство;
• Размечается и сваривается внутренняя рамка дверки;
• Делается подгонка деталей;
• Вырезается и размечается уплотнитель;
• Делается примерка стекла;
• Размечаются места под болтовые соединения.
• Просверливаются отверстия, нарезается резьба, делается примерка;
• Без стекла в поле рамки делается примерка и сварка декоративных элементов;
• Собранная конструкция зачищается, покрывается грунтом и красится жаростойкой краской;
• Делается полная сборка и установка конструкции на место.

Процесс эксплуатации

В процессе эксплуатации рекомендуется не реже одного раза в месяц проводить чистку стекла специальным средством от жира и копоти. Для работы необходимо, чтобы стекло остыло до комнатной температуры, после этого распылителем наносится средство и через 1-2 минуты вытирается насухо вискозной тканью. Химически активные средства очень агрессивны, поэтому работать необходимо в перчатках и избегать попадания средства в глаза и на кожу.

Технологии изготовления и особенности огнеупорного стекла

Большая цена на готовые камины объясняется большими затратами и большой себестоимостью первичного материала. Термическое воздействие на поверхность стекла, закалка этого стекла и последующее напыление особого состава под влиянием высокой температуры вызывает у него способность противостоять воздействию огня. Но за любым камином потребуется правильно ухаживать, а использование в нем влажных дров провоцирует образование копоти. Естественно производители стараются защитить изделия от этого недостатка, поэтому наносят на них тонким слоем оксид железа, упрощая последующую чистку.

Термостойкие дверки для камина помогут остановить от попадания в комнату искр из огня, а также герметично запрут топку

Термостойкие дверки для камина помогут остановить от попадания в комнату искр из огня, а также плотно запрут топку, иначе при недобросовестном формировании вентиляции в комнату проникнет неприятный запах гари и тлеющих углей. За таким стеклом совсем слышно даже звука потрескивающих углей, так как они обладают дополнительной функцией шумоизоляции.

Для использования камина в комнате с целью обогрева дверцы из стекла подвергаются обработке контактными материалами.

Производители рекомендуют заранее перед монтажом и покупкой выбрать место, где будет расположена дверь для камина со стеклом, ведь любоваться красотой огня лучше со стороны, а в близи него можно получить серьезный тепловой удар. Так камины запрещено размещать в слишком маленьком помещении.

По желанию клиентов дверца может быть дополнена особой тонировкой. Кроме того, она может быть съемной, что заметно упрощает процесс чистки, а при отсутствии необходимости разжигать камин съемные дверцы можно просто убрать.

Назначение

По назначению дверки для печи подразделяются на:

• топочные;
• поддувальные;
• прочистные;
• печные порталы.

Топочные дверцы обеспечивают доступ к топке. Через них происходит закладка твердого топлива (дров или угля). Они должны иметь некоторый уровень герметичности, чтобы регулировать подачу воздуха в топку. Топочные дверки могут иметь различную конструкцию. Именно они могут быть выполненными из стекла.

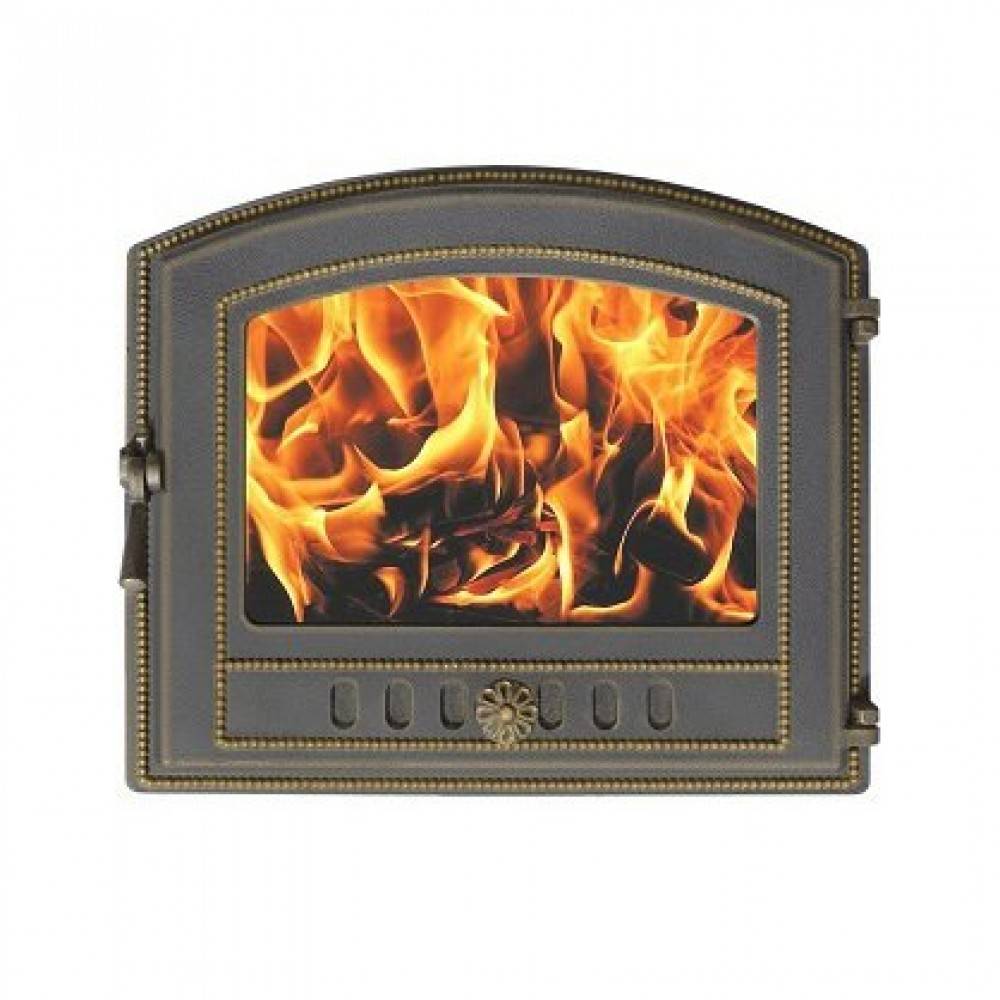

Топочная дверца

Поддувальные печи обеспечивают доступ воздуха в топку посредством колосниковой решетки. Они же предназначены для доступа в зольную камеру с целью уборки золы. Они также должны быть герметичны.

Через прочистные конструкции устанавливаются в местах поворотов печных каналов и позволяют из прочистить. Некоторые печи не имеют таких дверей. Вместо них печники оставляют закладной кирпич, который вынимается по мере необходимости.

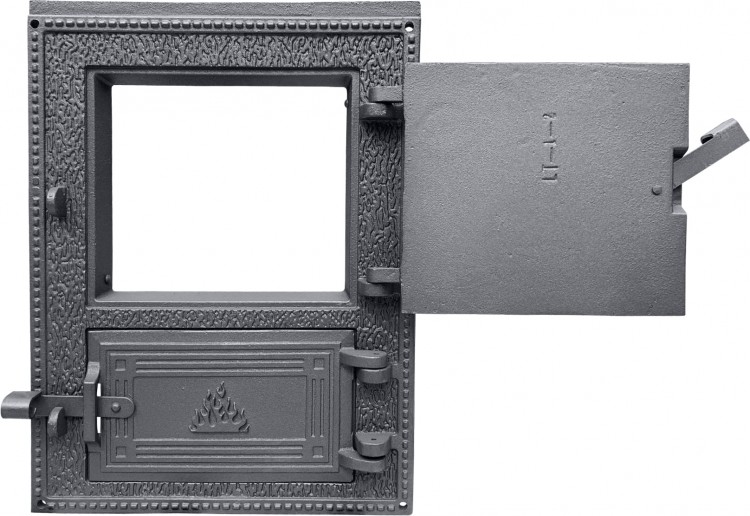

Печной портал

Печные порталы – это конструкция, которая совмещает в себе топочную и поддувальную дверцы. Такие устройства украшают переднюю часть печи и снимают с нее часть тепловой нагрузки. Печи, снабженные порталами, легче ремонтировать и чистить. Эти дверцы также могут быть изготовлены со стеклянными вставками.

Стеклянные элементы камина

Чтобы обезопасить дом от пожара, применяют различные экраны, которые состоят из дверцы или из стекол. Каминные дверцы со стеклом выполняют защитную функцию. Разберем разновидности каминов, которые бывают:

• закрытыми;
• открытыми.

Закрытые печи имеют чугунные дверцы, которые обеспечивают максимальную безопасность помещения. Преимущество закрытого камина в том, что он обеспечивает максимальный коэффициент полезного действия.

Открытый тип печи имеет жаропрочное стекло, которое дает возможность наблюдать процесс горения дров. Дверка для камина со стеклом может выдержать большую температуру. Она выполняет защитную функцию от попадания дыма в помещение.

Изготовление стеклянной двери

Такая каминная дверь или дверь для печи, изготовленная своими руками, будет иметь вес до нескольких десятков кг. в том случае, если применяется чугун или толстое стекло.

Несмотря на то, что жаропрочное стекло обычно имеет темноватый оттенок, оно все равно обладает хорошей прозрачностью.

1. Сначала необходимо измерить размеры камина. Затем по данным размерам вырезается уголок, который следует расположить на идеально ровной поверхности. Затем он будет вставлен в форму.
2. Угольником проверяется правильность всех соединений.
3. Все стыки соединений элементов конструкции прихватываются сваркой. Остатки сварки счищаются.

На металлическом листе располагается рамка, и делаются отметки по контуру дверцы.
В случае толщины металлического листа около 2 мм. – варить отдельную рамку не потребуется. Просто вычерчивается ее контур размером, немного превышающим размер внутреннего. Положение листа внахлест избавит комнату от проникновения в нее дыма.
Отрезным кругом или болгаркой вырезается элемент по начерченному контуру.
К раме прихватываются сваркой завесы, после чего выставляется заранее подготовленный элемент. На всякий случай проверяется точность размещения завес, и проводится окончательная приварка к металлу.
Убираются лишние наплывы сварки, и крепится ручка.

Итак, стеклянная каминная дверь своими руками – это не так уж сложно. Срок эксплуатации такой дверцы достаточно велик.

Стеклянный экран для самодельного камина

Для того чтобы изготовить стеклянный камин своими руками, понадобятся следующие материалы:

• силиконовый герметик;
• оконное стекло большое (4 шт., каждое в размер стороны экрана) или огнеупорное стекло, можно меньшего размера (4 шт.);
• камни твердых пород (декоративный элемент);
• железная решетка или сетка;
• железный ящик (по размеру основания будущего экрана).

Экран

Итак, приступим к изготовлению конструкции своими руками. Силиконовый герметик тонким слоем выпускаем на край стекла (далее на все 4 стекла). Фиксируем стекла под прямым углом в виде экрана камина и крепко прижимаем друг к другу на несколько минут, а затем до полного высыхания. Излишки герметика впоследствии аккуратно обрезаются лезвием.

Соединив стекла, мы образовали экран, теперь необходимо изготовить основание. Силиконовый герметик наносится теперь на нижние грани стеклянного экрана. Затем экран нижней частью прочно прижимается к поверхности железного ящика. Необходимо чтобы бортики ящика были настолько широкими, чтобы кроме стекол на них была возможность закрепить и решетку (сетку).

В случае использования огнеупорного материла можно ставить экран в непосредственной близости к агрегату.

Топка

Вовнутрь железного ящика прямо посередине устанавливается банка с гелевым топливом. Часть заготовленной железной сетки отрезается в соответствии с внутренними размерами камина (ящика) и укладывается вовнутрь ящика на его бортики. Можно сетку уложить несколькими кусками, если одной ее части недостаточно.

Сверху сетки укладываются достаточно свободным слоем камни. При этом необходимо оставлять щели и пространство между камнями для притока воздуха.

Вот камин со стеклом своими руками и готов!
