Стеллаж для инструментов — варианты конструкций и технология самостоятельной сборки

Как собрать металлический стеллаж: инструкция и особенности монтажа

Металлический стеллаж из себя представляет универсально сборно-разборную конструкцию, позволяющую рационально распределять предметы в производственных, складских и гаражных типах помещений. Состоит из стоек с опорами, кронштейнов, полок, подпятников. Конструкция по типам разделяется на:

1. Мобильные.
2. Стационарные.
3. Фронтальные.
4. Угловые.
5. Поддонные.
6. Паллетные.
7. Полочные.

Инструкция по сборке металлического стеллажа

Сборный стеллаж подбирается по индивидуально требуемым параметрам (размер, высота, ширина, глубина). Выбирается для определённой цели, отлично подходит для хранения книг, банок с консервацией, автомобильных деталей и инструментов. Металлическое изделие имеет небольшой вес и при этом высокую устойчивость к нагрузкам. Полки с одним ребром жёсткости могут выдерживать до 90 кг, с двумя рёбрами — до 120 кг.

Основным плюсом использования металлического стеллажа является экономия пространства. По стоимостным критериям он относится к бюджетной категории. Заменить износившуюся деталь в нем не составит труда.

Благодаря оцинковке элементов стеллаж пригоден для установки в помещениях с любым температурным режимом и степенью влажности. Не подвержен коррозийным образованиям, не плесневеет, пожароустойчив, имеет длительный срок эксплуатации.

Как собрать стеллаж металлический? Монтаж намного проще, чем сборка корпусной деревянной мебели. Происходит с использованием минимума дополнительных инструментов; достаточно электрического шуруповёрта или рожкового ключа. У некоторых моделей крепление выполняется на зацепах.

ВАЖНО! Конструкцию собираем строго на горизонтальной поверхности. Как собрать стеллаж? Этапы сборки:

Как собрать стеллаж? Этапы сборки:

1. Подготовить комплектующие, внимательно изучить инструкцию.
2. Опоры с ножками, подпятником прикрутить болтами к основным стойкам.
3. Горизонтально зафиксировать между двумя опорами полки.
4. Крепим их, конструкция станет более устойчивой.
5. Фиксируем промежуточные полки, глухие стенки.
6. Стягиваем все болтовые крепления.

ВАЖНО! При монтаже внимание уделяйте симметричности деталей, фиксации без перекосов. После всех этапов сборки проверьте стеллаж на устойчивость

После всех этапов сборки проверьте стеллаж на устойчивость.

Особенности установки стеллажей углом

Угловой тип стеллажа отлично подойдёт для установки в малогабаритных помещениях. Например, подойдёт для лоджии для горшков с комнатными растениями или узких погребов для расстановки банок с соленьями.

Принцип сбора схож со стационарными стеллажами, отличаются только некоторые моменты:

1. В месте крепления угловой полки нужно установить дополнительные усиливающие металлические уголки, прочно закрепив.
2. Зафиксировать угловые полки к стойкам посредством уголков.
3. Конструкцию соединить с подпятниками.
4. Задвинуть вертикально поставленный стеллаж в угол и оценить правильность собранной конструкции.

Монтаж дополнительных элементов

Дополнительными деталями являются:

1. Ограничительная планка. Она фиксируется к основным стойкам.
2. Поперечный разделитель. Надевается на полку вертикально.
3. Продольный разделитель. Фиксируется к основным стойкам.

Также в набор могут входить:

• Разделители;
• Стенки;
• Наклонные полки;
• Навесы;
• Сетчатые полки;
• Выдвижные ящики.

Правила безопасности при сборке

В первую очередь, перед началом сборки нужно ознакомиться с правилами техники безопасности

К процессу монтажа нужно подходить с особой осторожностью. Рассмотрим основные рекомендации по технике безопасной сборки металлического стеллажа:

1. Обзавестись средствами личной защиты (каска, перчатки, жёсткая обувь).
2. Место, где будет происходить сборка, должно быть просторным, без присутствия сторонних предметов.
3. Необходимо хорошее освещение.
4. Пользоваться только исправным инструментом, лишённым каких-либо дефектов.
5. Место для установки будущей конструкции должно быть ровным.
6. Каждый последующий ярус монтируется после полной установки предыдущего.
7. Не должна присутствовать спешка при монтаже.
8. Приступать к монтажу следует только в трезвом состоянии.
9. Сборка должна проходить в месте, защищённом от детей.
10. При установке стеллажа не должно быть шаткости собранной конструкции, рекомендуется подложить дополнительную опору под основание или закрепить стеллаж к стенке дополнительными штифтами.

setafi.com

Материалы и инструменты

Стеллажи изготавливают из различных материалов. Все зависит от формы и веса будущих предметов, которые на нем разместятся. Но самыми долговечными и надежными являются конструкции из профиля или из уголка. Чтобы смастерить свой стеллаж из описанных выше материалов, понадобятся следующие комплектующие:

• Профильная труба 20 х 40 или 30 х 40 мм. Вообще можно использовать любой профиль, а дополнительное усиление и устойчивость можно обеспечить за счет перемычек и крепления к стене.
• Если нет трубы, то подойдет уголок с шириной полок 30 х 50 мм. Это даже создаст невысокие бортики для будущих полок и предупредит скатывание мелких деталей на пол.
• Доски с параметрами в разрезе 15 х 25 мм или 15 х 150 мм. Это зависит от хранимых вещей на стеллаже: для крупных предметов подойдут полки с промежутками, а для мелких запчастей лучше создавать сплошное покрытие. Этот элемент можно изготовить из листов фанеры.

Для создания самодельного стеллажа необходимо иметь инструменты и расходные материалы:

• сварочный аппарат для соединений основных узлов конструкции;
• дрель для создания отверстий под фиксацию полок;
• болгарку и отрезной круг по металлу;
• электроды;
• уровень;
• рулетку;
• сверла;
• саморезы для крепления полок;
• чертилку;
• пилу по дереву.

Использование

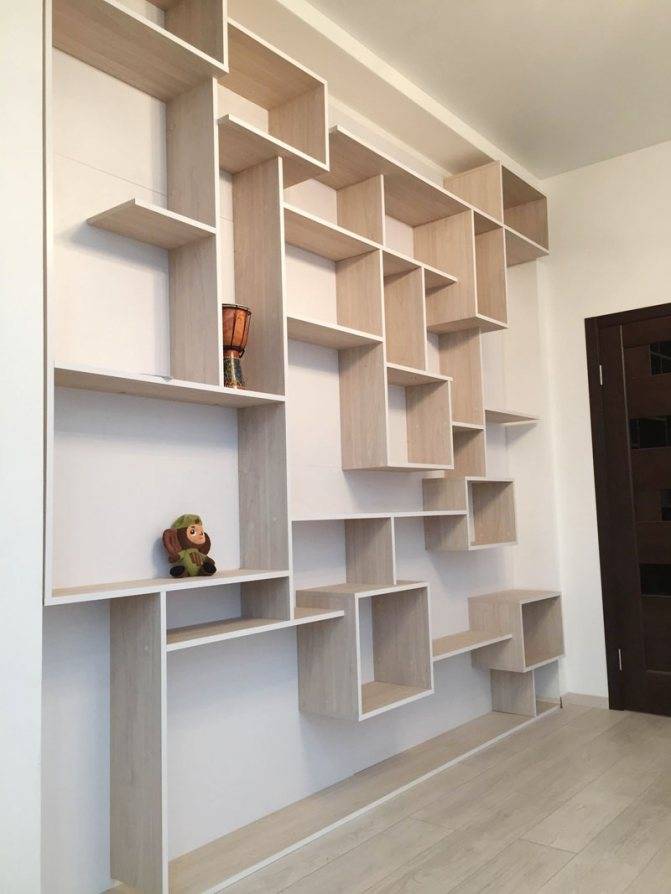

С помощью стеллажей легко зонировать пространство, отделяя гостиную от кухни или прихожей, рабочий угол в спальне от места отдыха, а в детской – зону отдыха от мест учебы или сна.

В коридоре небольшой стеллаж сэкономит массу места: верх можно отвести под шарфы и шляпы, центр для зеркала и мелочей, одна сторона для верхней одежды, другая для сумочек, низ – для обуви (можно сделать легкие дверцы).

В детской комнате на стеллаж легко соберутся все игрушки, к тому же он визуально увеличит размер комнаты.

В кухне на него прекрасно поместятся всевозможные баночки, кулинарные книги, изящная посуда и пр.

В кабинете идеально будет смотреться полузакрытый стеллаж во всю стену с книгами и папками.

В любом месте эти изделия хороши для размещения растений, аквариумов, книг и журналов, декора, настольных игр и много другого. В зависимости от функционального назначения той или иной зоны помещения, будет различаться и наполнение полок.

Компактность и мобильность

Самое простое и распространенное приспособление – ящики для хранения инструментов. Такие есть почти в каждом доме – большие или маленькие, на любой вкус. Если речь идет о хранении нехитрого домашнего скарба – пары отверток, молотка, разводного ключа и еще каких-то мелочей, – то идеальный вариант для хранения – раздвижной модульный ящик.

Такие устройства отличаются компактностью, вместительностью. Они разбиты на секции, что позволяет упорядочить размещение даже таких мелочей, как гайки, гвозди. А для отверток, ключей, сверл найдутся отделения со специальными креплениями – инструмент будет в полном порядке, а для ящика можно легко найти укромное место даже в прихожей малогабаритной квартиры. Более того, упакованный в ящик инструмент очень мобилен: возьмите и идите, что может быть проще и удобнее.

Делаем металлический стеллаж с полками из дерева

Популярный вариант обустройства гаражей – конструкция с металлическим каркасом (он будет стоять без преувеличения десятилетиями) и деревянными полочками. Вертикальные стойки таких стеллажей вы можете сделать из прямоугольных профилей с размерами одной из сторон 4–5 см либо из уголка с полкой 3–5 см.

Сам каркас делается из уголка с 1,5–2,5-сантиметровой полкой и прикручивается болтами к вертикальным направляющим или приваривается к ним. Сварное соединение держит конструкцию максимально прочно, выполнять его быстрее и проще. С болтами мороки больше, но зато вы получаете возможность при необходимости изменять высоту полочек стеллажа.

Полки изготавливаются из досок толщиной 1,5–2,5 см. В этом случае они будут по-настоящему прочными. Можно делать их и из обычной либо ламинированной фанеры или древесно-стружечных изделий. Деревянные полки перед монтажом обязательно предохраняют от влаги и грибка – промасливают и окрашивают.

Металлический стеллаж в гараже

Таким образом, схема подготовки комплектующих для стеллажа, а затем их сборки и установки выглядит следующим образом:

Болгаркой режем по заданным размерам металлические заготовки.
Размечаем положение стоек по вертикали и сразу отмечаем места, где будут фиксироваться полочки.
Свариваем (берем на болты) уголки (здесь важно контролировать горизонтальность расположения элементов).
Наносим грунтовку на каркас и окрашиваем его коррозионно-стойким составом.
Нарезаем полочки из древесины и «примеряем» их, ставя поперек каркаса. Можно выполнять установку досок и вдоль, но в этом случае они могут под весом больших инструментов и запчастей прогибаться.
Пропитываем (красим) деревянные изделия и крепим их с металлическим каркасом универсальными саморезами. Желательно подгонять доски друг к другу как можно плотнее.

Желательно подгонять доски друг к другу как можно плотнее.

Стеллаж готов. Если вы не совсем уверены в высокой устойчивости конструкции, можно дополнительно прикрепить ее к стене гаража стальными кронштейнами.

Выбор материалов

Наиболее сложным является все же выбор дизайна, ведь пожелания у всех могут быть самыми разными, а вариантов есть огромное количество.

Другое дело выбор материалов. Практически все стеллажи делаются из двух видов материалов – дерево и металл. К первой категории мы относим не только традиционную древесину, но и ДВП, ДСП и другие производные.

Только вам решать, как делать стеллаж своими руками, но материал стоит выбирать разумно, а потому разберем каждый из них.

Начнем с металла

Металл является прочным материалом, который при этом не горит, что особенно важно при создании стеллажа для гаража.

С другой стороны, работать с металлом умеют далеко не все, но это только если говорить о традиционном понимании вопроса.

Сейчас самые простые стеллажи часто собираются из профилей, строительных уголков и подобных им аналогов. Такие конструкции получаются весьма практичными, легкими, но не очень красивыми в плане дизайна.

Для гаража такой стеллаж подойдет отлично, но есть одно условие – контроль веса всего, что на нем будет храниться.

Строительные профиля используются для создания фальш-стенок, разных конструкций на потолке и стенах. Нагрузка на них при этом не очень большая и это надо учитывать.

Поставив в гараж такой вы должны быть готовыми к тому, что комплекты резины на него лучше не класть, как и другие тяжелые инструменты.

Просто представьте свою реакцию, когда утром перед работой, зайдя в гараж, обнаруживаете стеллаж и все его содержимое поваленное на ваш автомобиль – приятного в этом будет очень мало.

Дерево практически во всех смыслах выглядит интереснее металла, если мы говорим о самостоятельном создании. Допустим вы думаете о том, как самому сделать стеллаж для рассады, ведь вы занимаетесь выращиванием овощей.

В этом случае вам нужны будут деревянный брус под каркас и простые доски для полок.

Примерно так выглядит самая простая конструкция стеллажа из дерева. При этом из инструментов нужна будет ножовка, рулетка, молоток, гвозди. Последние предметы можно заменить шуруповертом и саморезами, если такие имеются.

Такой же деревянный стеллаж своими руками можно поставить на лоджию для хранения разных вещей, в кладовку под консервацию, или в погреб под те же нужды.

Кроме того, дерево отлично вписывается практически в любую обстановку, а при желании цвет можно немного изменить при помощи лака или краски.

Соединение сваркой или болтами

Металлические конструкции, собранные на болтах, сделать проще, чем сварные стеллажи, однако их жесткость мала, поскольку в местах соединения есть люфты. Для повышения устойчивости каркас крепят к стене пластинами с отверстиями, прикрученными к стойкам. Их прибивают костылями или дюбелями. К стене из пено или шлакоблоков крепят анкерными болтами. Сборный вариант выбирают, если предполагается перестановка в недалеком будущем или нет возможности проведения сварочных работ. Каркасы из перфорированного уголка собирают без болтов. На горизонтальных перекладинах есть крючки, которые вставляют в пазы стоек. Однако такое соединение тоже страдает люфтами. Поэтому при установке высоких стеллажей конструкцию делают сварной.

Как собрать стеллаж из алюминиевого профиля своими руками

Варианты конструкций

Чтобы правильно организовать пространство, нужно выбрать подходящие полки. При выборе того или иного варианта, рекомендуется следовать следующим рекомендациям: глубина и ширина полок должны быть удобны для использования, они могут быть произвольными; расстояние между полками не должно быть меньше метра; не стоит вешать их слишком низко. Теперь рассмотрим основные разновидности.

Алюминий не так хорошо справляется с весовыми нагрузками, как сталь, но пожаробезопасен и не боится влаги.

Болтовая

Этот вариант лучше всего подойдет для хранения вещей с небольшим весом. Для того, чтобы конструкция обладала большей устойчивостью ее нужно при помощи болтов и уголков прикрепить к стене. Плюсом является возможность легко и быстро перемещать полку.

Главный козырь такой полки — мобильность. Все детали скрепляются между собой болтами, и при необходимости легко демонтируются.

Сварная

Существенным минусом является то, что ее невозможно разобрать при необходимости. Но сваренная из металла полка очень надежна и долговечна, способна выдержать практически любые нагрузки. Для ее изготовления используются металлические трубы, которые соединяются сварочным аппаратом.

Используется для создания больших стеллажей из металла. Обладает безупречной надежностью и способностью выдерживать даже самые серьезные нагрузки.

Комбинированная

Используются сразу для метода. Например, первоначально полка сооружена при помощи болтов, а потом к ней была приварена еще некоторая частью. Отлично подойдет для большого гаража.

Обычно встречается в просторных гаражах и технических помещениях для ремонта автомобилей.

Разновидности стеллажей

Стеллаж – это вместительная конструкция, выполненная из разных пород дерева. Он состоит из нескольких полок, которые фиксируются на прочных стойках. Преимуществом самостоятельного изготовления стеллажа является то, что размеры, цвет и количество ярусов будущей конструкции выбираете вы. Существует несколько разновидностей стеллажей, которые предназначены для выполнения своих функций. Речь идет о стационарных, передвижных, вращающихся и навесных стеллажах. Рассмотрим каждую из этих разновидностей отдельно.

Стеллажи бывают различных типов

Преимущества стеллажей

Стационарные

В состав конструкции входят перекладины, служащие опорой для устанавливаемых полок, и стойки. Для повышения прочности стеллажа конструкцию можно прикрепить к стене. Количество полок может меняться в зависимости от вкусовых предпочтений мастера. Стационарные стеллажи могут быть открытыми или закрытыми, но второй вариант более сложный в изготовлении.

Изысканный стационарный стеллаж

Передвижные

Конструкция очень похожа на предыдущий вариант за исключением колесиков, на которых стеллаж можно передвигать по полу. К преимуществам передвижных изделий стоит отнести их мобильность, поэтому вам не придется каждый раз разбирать конструкцию или просить соседа о помощи для перестановки в доме. Стеллажи изготавливаются с пластмассовыми или резиновыми колесиками. Первый вариант более дешевый, но второй – надежнее.

Стеллаж на колесиках

Вращающиеся

Популярная разновидность стеллажей, отличающаяся удобством в использовании. Такие конструкции отлично подходят людям, которым нужен постоянный доступ к разным предметам, хранящимся на полках деревянного изделия. Например, вращающийся стеллаж подходит автомобилистам, чинящим свое транспортное средство в гараже.

Вращающийся стеллаж

Вращающийся стеллаж для книг Albero

Навесные

Такие конструкции трудно назвать стеллажом, ведь полки крепятся не к опорам внизу, как это бывает с традиционными стеллажами, а к стене. Но все-таки навесные стеллажи пользуются большим спросом. Преимущество таких полок заключается в их удобстве, ведь установить стеллаж можно практически в любом месте, где есть лишнее пространство. Как и с другими конструкциями, навесные стеллажи предусматривают установку разного количества полок.

Современный навесной стеллаж

Преимущества и особенности стеллажей из профильной трубы

Металлические стеллажи из профиля является необъемлемой частью гаража, мастерской и склада. Они обладают высоким показателем прочности и долговечности, и при этом обойдутся недорого. К тому же такие конструкции легко собрать самостоятельно, используя при этом доступные материалы и инструменты. Помимо этого, такие конструкции обладают рядом и других преимуществ:

1. Прочность и надежность. Конструкции из металла выдерживают значительные нагрузки, поэтому могут использовать на складах, в гаражах, погребах. Металлическая система может использоваться для хранения домашних заготовок, книг и инструментов, а установка угловых стеллажей позволяет еще и экономить место.
2. Визуальная привлекательность. Стеллажи из профильной трубы могут использоваться и для компактного размещения предметов в доме, оформленном в стиле лофт или хай-тек.
3. Простота монтажа. Необязательно покупать готовую конструкцию. Ее можно изготовить и самостоятельно, даже не имея особых строительных навыков. Для этого потребуется профильная труба, стойки и материал для полочек.
4. Невысокая стоимость. Для его изготовления потребуются недорогой профиль, стойки из уголка, металлические или деревянные полки и крепежные системы. При износе элементов их можно легко заменить новыми.
5. Противопожарная или антикоррозийная стойкость. В отличие от деревянных конструкций, такие стеллажи не станут причиной распространения огня. А использование порошковой краски или оцинкованного покрытия позволяет защитить изделие и от негативного воздействия повышенной влажности.
6. Устойчивость к деформации. Конструкция не деформируется при сильной нагрузке, высокой влажности и перепадах температур.
7. Простота уборки. Отсутствие стекол и сложных элементов делает уборку поверхности простой и быстрой. Достаточно протереть влажной тряпкой с добавлением любого моющего средства.

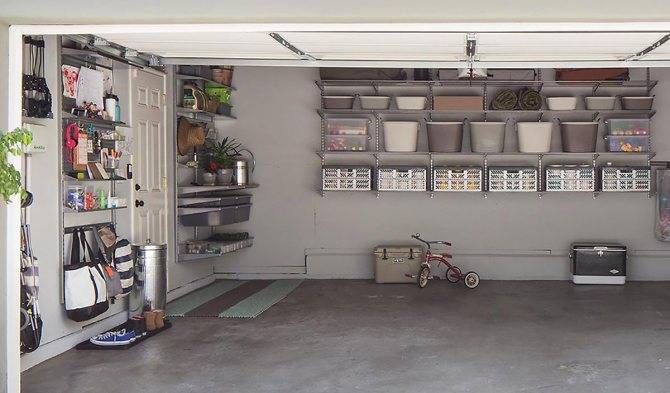

Организация пространства в гараже или мастерской

Установка металлического стеллажа в гараже или других помещениях позволит упорядочить систему хранения и навести порядок. А простота изготовления позволит собрать конструкцию из профиля своими руками.

Подготовительные работы

Зонирование

Перед тем как приступить к проектированию, необходимо решить вопрос зонирования и организации свободного пространства

В первую очередь важно определить местоположение основных рабочих зон, после чего уже несложно будет найти оптимальные варианты и размеры стеллажей. Рекомендуемое распределение зон гаража:

Рекомендуемое распределение зон гаража:

1. Всегда свободная проходная зона.
2. Зона лёгкого доступа, где расположены наиболее часто используемые предметы и вещи.
3. Место, где находится всё тонкое, высокое и длинное. Оптимальное расположение таких предметов – вертикальное.
4. Зона крупногабаритного инструмента и инвентаря.
5. Рабочее место. Оборудуется станками и приспособлениями.

Проектирование

Именно с проектирования начинается процесс изготовления стеллажа

Прежде всего, необходимо подготовить чертёж, который можно сделать от руки. На нём должны быть указаны:

• геометрические параметры полок;
• расстояния относительно стен и потолка;
• размеры каждого элемента.

Для гаража наиболее удобны стеллажи с открытыми полками. Рекомендуется отдавать предпочтение простым формам и строгим линиям. Ширину полок выбирают такой, чтобы поместились все вещи, которые планируется хранить в этом месте. Высота стеллажа может быть разной, вплоть до потолка. Такие массивные конструкции стационарны и прочно крепятся к стенам и верхнему перекрытию.

На этапе проектирования решают, каков будет способ соединения деталей. Возможны несколько вариантов:

• сварка;
• болтовые соединения;
• саморезы и гвозди (для деревянных конструкций);
• с применением металлических уголков и пластин.

Необходимо правильно выбрать расстояние между полками. Нижние делают более просторными, так как на них чаще всего укладывают самые тяжёлые вещи, которые могут быть крупногабаритными. Если в данный момент таких предметов нет, они могут появиться в будущем.

Далее определяются с глубиной ниш, которая соответствует ширине полок. Слишком узкие непрактичны, чрезмерно широкие – неудобны в эксплуатации. Практика показала, что оптимальная глубина ниш – 50-60 см. Длина полок равна расстоянию между опорными стойками

Если стеллаж деревянный, важно не допустить прогибания досок под нагрузкой. В связи с этим оптимальная длина полок – 100-120 см

Металлические стеллажи делают более широкими.

Замеры и разметка

От того, насколько правильно будут сделаны замеры, зависит не только внешний вид готового изделия, но и его прочность и надёжность. Даже небольшие перекосы способны спровоцировать поломку и обрушение конструкции – это в большей степени относится к деревянным стеллажам.

Замеры выполняют с помощью рулетки. Длина ленты должна быть не менее 5 метров. Неоценимую помощь окажет лазерный уровень, посредством которого находят горизонталь и вертикаль. Он крайне необходим при выполнении разметки.

На стенах и/или потолке маркером отмечают местоположение основных элементов будущей конструкции

Это особенно важно при монтаже стационарных стеллажей. При изготовлении элементов (полок, опорных стоек) обязательно сверяются с выполненной разметкой

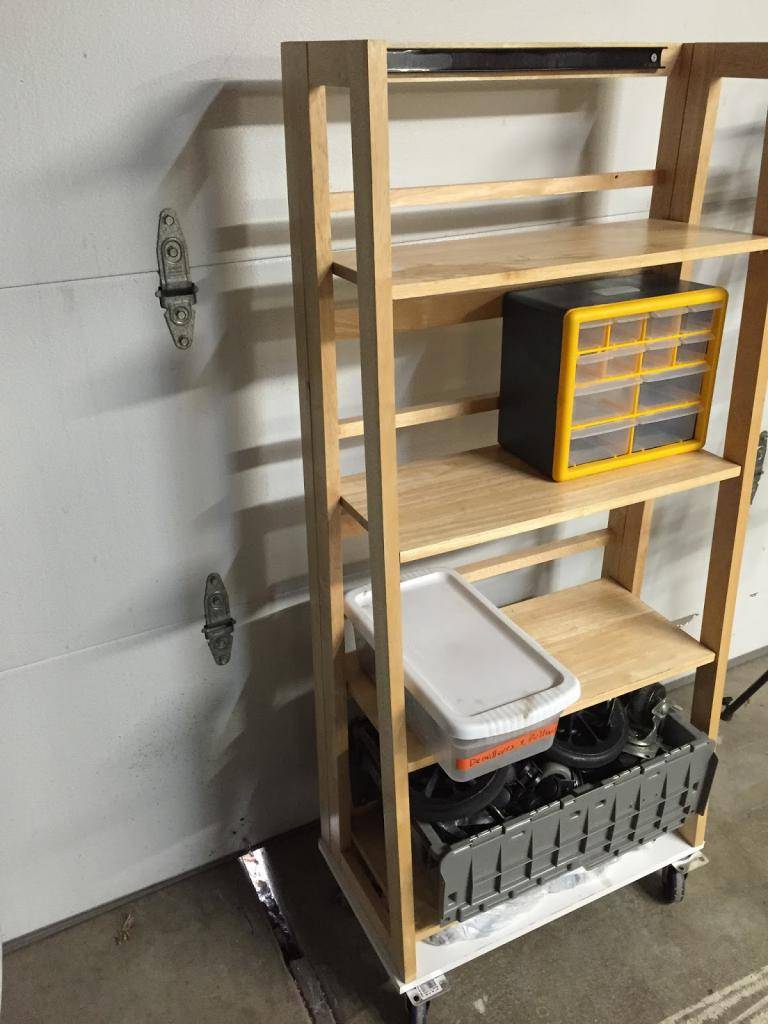

Процедура изготовления передвижной полки

Вам потребуется сделать пять идентичных полок, каждая должна состоять из 7 элементов. В статье приведены фото стеллажей для инструментов. Своими руками чтобы изготовить передвижную конструкцию, нужно сделать в планках карманные отверстия. Затем нужно по три планки собрать вместе при помощи винтов и клея, который наносится на места стыков. Обязательно все излишки клея удаляйте сразу же, иначе после высыхания сделать это будет проблематично.

Смотреть галерею

На чертеже представлена конструкция стеллажа для книг. По нему можно сделать аналогичную конструкцию и для хранилища инструментов. Разделитель можно использовать для отделения одних инструментов от других.

Дальнейшие манипуляции по изготовлению передвижного стеллажа:

1. На коротких сторонах поставьте планки длиной 41,9 см и сечением 25х50 мм. Для соединения нужно использовать клей и саморезы. Аналогично нужно соединить с полками торцевые длинные планки. После этого можно собрать боковые стойки при помощи планок длиной 1918 мм и сечением 50х100 мм.
2. На коротких планках сделайте карманные отверстия и соедините при помощи саморезов и столярного клея. После того, как сделаете соединения, нужно выбрать наиболее удобное расположение для ограничительного прута из металла. Для него нужно подготовить сквозные отверстия. Сверлить нужно максимально аккуратно, подальше от краев планки. Иначе древесина может разрушиться.
3. Соберите стеллаж, начинать нужно с установки верхней и нижней полок. После этого по очереди присоединяете средние. Для соединения используйте саморезы и клей. Затем нужно установить стальные стержни на соответствующие места. Произведите крепеж гайками.
4. В месте креплений винтами нужно углубления заполнить шпатлевкой, чтобы максимально выровнять поверхность. При помощи наждачной бумаги или шлифмашинки удалите все остатки шпатлевки, а если есть крупные недостатки на поверхности древесины, их тоже нужно убрать. Не обязательно делать идеально ровные поверхности на стеллаже. Но нужно учитывать тот факт, что конструкция будет передвижной, следовательно, она должна быть безопасной при эксплуатации.
5. После удалите пыль и нанесите на древесину защитный состав (подойдет морилка). Оставьте высохнуть.
6. Если желаете, можно покрыть конструкцию лаком по древесине. Такая обработка не обязательна, но она сможет защитить материал от воздействия влаги, перепадов температур и т. д. Оставьте стеллаж на некоторое время, чтобы лак смог высохнуть.
7. На нижних и верхних углах изделия при помощи дрели и шурупов поставьте металлические накладки.
8. Аккуратно положите конструкцию на землю. Привинтите с помощью шурупов к дну (по углам) металлические мебельные колеса.

Смотреть галерею

Это руководство позволит вам собрать самостоятельно не просто стеллаж, на котором будет удобно хранить материалы и инструменты, а универсальный, многофункциональный предмет интерьера гаража. Если есть желание, можно внести некоторые поправки. И такой стеллаж можно поставить в кабинете, гостиной, на летней кухне.

Изготовление пластикового стеллажа

Пластиковые стеллажи отличаются: малым весом, удобством изготовления, легкостью сборки. Такие конструкции не боятся проявления коррозии. Они не нуждаются в окраске и довольно неприхотливые в уходе. Единственным их недостатком является небольшая грузоподъемность. То есть, на таком изделии нельзя хранить тяжелый инструмент.

Состоят пластиковые полки стеллажи из вертикальных полок и стоек, которые лучше изготавливать из жесткой пластмассы, способной выдерживать вес до 50 кг. Стеллажи собираются довольно легко и быстро. Для дополнительной устойчивости их можно прикрепить к стене.
