Столбы для забора — подробная инструкция изготовления
для забора самый распространенный вариант. На них чаще всего монтируют все виды металлических оград: профнастил, перфорированные панели, сварные или кованные секции, металлический штакетник, сетку рабицу или панели из уголка и сварной (просечной) сетки. Их часто выбирают для деревянных и пластиковых заборов. Даже кирпичные или каменные опоры внутри могут иметь металлическую трубу.
Имея небольшую стоимость, такие столбы для забора несложены в установке, прочные и надежные при эксплуатации. А при правильной защитной обработке и своевременной профилактике, практически неограниченный ресурс.
два варианта профиля (квадратного и прямоугольного).
Помимо новой, можно купить бывшую в употреблении насосно-компрессорную трубу (НКТ), которая будет иметь достаточную прочность в качестве металлической опоры для забора.
Но на этом различия не заканчиваются. В продаже есть уже готовые к установке металлические столбы для забора квадратного
или круглого сечения,
которые имеют верхние заглушки у надземной части и приваренные пластины для монтажа прожилин или секций.
Вроде бы и удобный вариант — не надо использовать сварку.
Особенно трудоемкую и сложную для защитной верхней заглушки.
Но это не значит, что фабричные металлические столбы — лучшее решение.
Есть приемы и фурнитура, позволяющие обойтись без сварки.
Для того, чтобы защитить внутреннюю часть трубы от осадков можно использовать пластиковые заглушки для круглой, квадратной и прямоугольной трубы.
Они могут иметь и другой вид, но в любом случае их установить просто.
А для крепления прожилин к квадратному столбу выпускают специальные хомуты,
к которым можно крепить даже металлический профиль.
Пролеты из сварной сетки монтируют на обжимные хомуты для квадратной
и для круглой трубы.
Существуют методы прямого монтажа металлические столбы для забора саморезами по металлу непосредственно к самому столбу. Для такого крепления лучше использовать трубу квадратного или прямоугольного профиля.
Но основной аргумент в пользу индивидуального изготовления металлические столбы для забора — размеры.
Длина заводских изделий не всегда подходит для той высоты забора, что нужна на участке.
Самая важная для прочности ограды — это подземная часть столба. Для каких-то грунтов она может быть избыточна, а это лишние расходы. В некоторых случаях наоборот — недостаточна, что скажется на надежности ограждения.
Толщина стенок металла также имеет значение для прочности забора.
Существуют нормативные расчетные значения прочности конструкций к ветровым нагрузкам в зависимости от ее высоты и характера местности (для каждого района страны и типа рельефа они уже четко оговорены). Есть они и для конструкций с высотой до 5 метров.
Тяжелые заборы
Установка забора на пучинистом грунте
Установка заборов на пучинистых грунтах — сложная работа, требующая знаний, опыта и ответственного подхода
Обратите внимание на важные особенности
При строительстве легких конструкций, следует правильно рассчитать глубину установки опор. Для минимизации влияния расширившейся почвы на столбы их следует заглублять ниже уровня промерзания грунта. В этом случае земля не будет воздействовать на опоры снизу. Нагрузки с других четырех сторон столбам не страшны.
Оптимальный размер углублений для средней полосы России — 1,2–1,5 м. Точное значение сможет определить только опытный специалист. Если вы не уверены в своих знаниях, закопайте опоры поглубже.
Можно попытаться исключить причину возникновения выталкивающих сил. Для этого столбы засыпают не извлеченным пучинистым грунтом, а обычной сухой почвой.
При возведении более серьезных конструкций не обойтись без бетонирования опор. В некоторых случаях потребуется соорудить фундамент.Эти мерынеобходимы для дополнительного укрепления столбов.
Первый способ предполагает бурение скважин ниже уровня промерзания грунта. На их дно засыпают подушки из щебня. Опоры устанавливают, а отверстия бетонируют.
Изображение №1: схема бетонирования столбов
Второй способ более надежен. В этом случае сооружаютсвайно-ленточный или монолитно-ленточный фундамент под забор, цена за метр полностью себя оправдает. Вы получите прочную несущую конструкцию, которая прослужит положенный срок. О типах фундаментов и опор мы подробнее расскажем далее.
Необходимо обеспечить отвод воды и сделать дренаж. К примеру, можно выкопать на глубине установки опор канаву под небольшим уклоном. В нее следует уложить трубу, завернутую в фильтрующую ткань. После этого нужно засыпать траншею щебнем или гравием. Для организации слива можно использовать специальный колодец или расположенный в низине участок местности.
Если все выполнено верно, то ваш забор будет надежно защищен от сезонных колебаний грунта.
Для какого забора не нужно бетонировать столбы
Обойтись без укрепления опор бетонным раствором вполне допустимо, если грунт на земельном участке достаточно плотный и не подвержен пучению. При этом конструкция забора должна быть легковесной, с низкой парусностью, а высота ограждения не должна быть большой.
Существует также ряд ситуаций, когда противопоказано бетонирование столбов:
- грунт на участке обладает низкой несущей способностью, или попросту рыхлый – это пески, торф или пылеватые почвы;
- грунтовые воды от поверхности земли настолько высоко, что бетон будет подвержен размыванию (например, на болотистой местности);
- глубина промерзания грунта ниже заглубления стоек для забора;
- при выборе деревянных столбов для забора.
Отдельно стоит заметить, что высокий уровень грунтовых вод может потребовать предварительного осушения участка, а также обеспечения защиты опор от контакта с влагой.
Как прикрепить доску к асбестовой трубе. Применение асбестоцементных труб для установки забора
Возведение ограждения вокруг дома является завершающим, но от этого не менее важным этапом строительства. К этому моменту бюджет, как правило, значительно «похудел» и на первый план выходит вопрос экономии средств без потери качества постройки.
Чаще всего при строительстве заборов используют металлические, деревянные или бетонные столбы. Асбестоцементные трубы – достойная альтернатива и к тому же более бюджетное решение. Какой бы выбор ни был сделан, всегда есть свои нюансы, преимущества и недостатки. Забор со столбами из асбоцемента – не исключение.
Плюсы и минусы
К преимуществам относятся:
- Более низкая цена, чем на металлические или бетонные.
- Столбы из асбоцемента не гниют и не коррозируют. Склонность к коррозии делает почти невозможным использование столбов из металла в регионах, для которых характерна высокая влажность. Столбы из дерева или металла необходимо постоянно покрывать антикоррозийными составами и красками, а в случае со столбами из асбоцемента на средствах для ухода можно сэкономить.
Столбы из асбоцемента при контакте с влагой год от года становятся крепче и надежней.
К недостаткам опор для заборов, сделанных из асбоцемента, можно отнести:
- Трудоемкая установка.
- Столбы из асбоцемента относительно хрупкие и могут расколоться при падении или сильном ударе. Также могут пойти трещины при попадании дождевой воды вовнутрь столба.
- Не самый привлекательный внешний вид.
Технология монтажа асбестоцементных труб для заборов
Глубина скважины для установки рассчитывается исходя из свойств грунта, ветровой нагрузки, расстояния между столбами. Если в расчетах была допущена ошибка, то забор впоследствии может перекосить или даже вывернуть столб из земли. Но обычно глубина скважины приблизительно равна наземной части столба.
Основание либо заливается бетоном, либо поверхность скважины нуждается в гидроизоляции во избежание смешивания песка и глины, так как такой грунт способен вытолкнуть столб на поверхность.
Трубу нужно устанавливать на утрамбованный слой песка и гравия. Использование изделий с расширением книзу предпочтительнее, так как таким образом повышается устойчивость столба. Такой столб можно увидеть на фото.
Если залить скважину бетоном, то еще более велика вероятность выталкивания изделия грунтом. Бороться с этим можно следующим образом: слой бетона не превышает 30 см, далее следует плотный слой песка.
Перед установкой столба в землю вбиваются арматурные прутья для создания своего рода защитного каркаса, а вовнутрь трубы также обязательно заливается бетон.
Кстати, такая технология также может уберечь от попадания вовнутрь дождевой воды и, как следствие, растрескивания асбестоцементной трубы. Подробная и наглядная технология заливки – на видео.
Деревянный настил или сетку Рабица крепят к столбам следующими способами:
- Саморезами;
- Хомутами;
- Металлической проволокой;
Характеристики асбестоцементных опор
На сегодняшний день на строительном рынке представлены асбестоцементные трубы со следующими показателями:
- Наружный и внутренний диаметры столба из асбоцемента соответственно 118 и 100 мм.
- Толщина стенок – 9 мм.
Длина столба – 3950 мм (если эта длина слишком велика, столб легко обрезать своими руками при помощи болгарки).
Стандартный пакет состоит из 42-х изделий, имеет вес 1012 кг и объем 1,83 куб. м.
В сочетании со стойками из таких труб хорошо себя показывают сетка Рабица, дерево или профнастил. На фото можно посмотреть наиболее удачные решения заборов, сделанных своими руками.
Если сделать все правильно, корректно рассчитать глубину скважины, необходимое расстояние между столбами, соблюсти технологию заливки бетоном, то такой забор может прослужить десятки лет без какого-либо дополнительного ухода и покраски обработки антикоррозийными составами. Этого нельзя сказать о заборах с деревянными или металлическими столбами.
А сэкономленные средства можно потратить на обустройства дома своей мечты.
Одним из самых популярных и востребованных в современных загородных домах держателей для забора является асбестовая труба. Этот материал хорошо зарекомендовал себя не только для обустройства канализации, дренажной системы, дымохода или вытяжки, но и для самого обыкновенного ограждения. Дерево гниет и деформируется при попадании влаги, металл подвержен коррозии.
Также оба материала требуют регулярной зачистки и покраски, в то же время, асбестоцемент более удобный и простой в обслуживании материал.
Трубопровод отличается повышенной прочностью и гладкостью по всей поверхности, однако так же, как и прочие материалы, имеет как достоинства, так и недостатки.
Важные рекомендации по строительству заборов на разных видах грунтов
Рассмотрим более подробно, на что следует особенно обращать внимание при строительстве, и какие могут быть непредвиденные обстоятельства по ходу строительных работ на определенном виде грунта. Суглинки – это вид, занимающий промежуточное место между песком и глиной, так что при строительстве понадобится больше ориентироваться на те требования, которые предъявляются к фундаментам на глиняной почве, в таком случае возведенное строение будет стоять надежнее
Суглинки – это вид, занимающий промежуточное место между песком и глиной, так что при строительстве понадобится больше ориентироваться на те требования, которые предъявляются к фундаментам на глиняной почве, в таком случае возведенное строение будет стоять надежнее.
Глинистые почвы – одни из самых сложных для строительства. Они могут сжиматься, размываться, деформироваться при больших морозах. Поэтому при возведении заборов необходимо делать такой фундамент, чтобы он был глубже, чем максимальный уровень промерзания.
Хрящевые грунты очень надежны в плане строительства. Они не подвержены размытию, так как содержат много гравия. Для забора достаточно будет заглубиться на 0,5 м, чтобы ограждение стояло долго и надежно.
Песчаные грунты плохо промерзают и пропускают воду вместо того, чтобы размываться самим. Однако основной их недостаток – они могут сильно проседать. Поэтому фундамент под забор нужно делать относительно глубоким – 0,7 м.
Скалистые грунты – одни из наиболее надежных для строительства. Они лишены тех недостатков, которыми обладают прочие виды – не деформируются, не проседают и не размываются. Это как раз тот тип грунта, где можно обойтись вообще без фундамента, просто забив опоры в землю.
Болотистые местности можно охарактеризовать как грунты, склонные к размытию, глубокому промерзанию зимой и деформации. Поэтому забор и фундамент, который можно установить на таком виде почвы, рассмотрим отдельно.
Фундамент из блоков
Закладка блоков в траншею для забора
Многие специалисты утверждают, что правильно уложенные в траншею заборного основания бетонные блоки или плиты могут тоже устоять перед весенним пучением грунтов.
В этом случае следует подготовить траншею точно такую же, как и для ленточного фундамента, толщиной чуть большей толщины плиты или блоков. Чтобы предотвратить попадание подземных вод внутрь траншеи, ее дно устилается водонепроницаемым материалом, и лишь потом покрывается слоем песка толщиной 10 см. Если песок применяется сухой, то его необходимо смочить и утрамбовать.
Далее, укладывается слой щебня, и тоже тщательно утрамбовывается. Здесь армирующий пояс не предусматривается, бетонные плиты укладываются прямо на слой щебня. Чтобы не было соприкосновения бетонных плит или блоков с грунтом, необходимо траншею с обеих сторон также обустроить водонепроницаемым материалом.
Если основание предполагается из блоков, то после каждого уложенного ряда следует прокладывать металлический прут или арматуру для связки блоков между собой. Пространство между блоками или плитами и траншеей заливается бетоном, или же засыпается щебенкой мелкой фракции.
https://youtube.com/watch?v=rvm49nEzwSA
Цели ограждения
Глубина столбов под забор будет напрямую зависеть от потребностей владельца загородного участка.
- Если нужно просто отделить свой участок от соседского, размер ям для столбов может составлять 50-70 см. Этого достаточно для создания формального ограждения, через который можно запросто перебрасываться приветствиями с соседями. Закапывать ямы, в которых будут находиться основания ограждения, будет намного проще.
- Если же заграждение должно полностью скрывать владельцев загородного участка от посторонних глаз, ямы для опор должны достигать примерно 90-100 см. Необходимо сделать все, чтобы элементы ограждения находились в стабильном положении. Для этого чаще всего приходится бетонировать ямы: закапывая их, не всегда можно этого добиться.
Материал ограждения и его влияние на глубину ям
При установке важно учитывать и материал, который использовался для изготовления элементов. Кирпичи, деревянные балки, профнастил и прочий материал обладает совершенно разным весом и исходя из него, необходимо будет рассчитывать параметры точки опоры
Самым популярным материалом, используемым для строительства ограждений на даче, является сетка Рабица. Казалось бы, вкапывать элементы конструкции тут можно, особо не напрягаясь, поскольку материал легкий и может быть выдержан любым столбом, но это далеко не так. Закапывать ямы необходимо очень аккуратно, в противном случае, забор в самое ближайшее время покосится и начнет провисать, как видно на фото.
Глубина ям для элементов конструкции должна составлять как минимум 80 см. Только в этом случае удастся обеспечить устойчивость сетки. Каждый ведущий элемент ограждения должен обладать удерживающими крючками. Если их не было в изначальной комплектации, лучше смонтировать их перед тем, как закапывать или бетонировать ямы. В противном случае, перекосов избежать не удастся.
Глубина столба для забора должна быть такой, чтобы после установки всех удерживающих элементов ограждения было видно, что оно не рухнет при первом же порыве ветра. Если в качестве средства для защиты от посторонних глаз используется сетка, через нее понадобится протянуть арматуру – в этом случае ограждение будет служить намного дольше, а украсть его не удастся.
При установке ограждений для дачных участков следует помнить, что ключевую роль играет глубина ям, в которую необходимо поместить ведущие элементы конструкции. Если вы не уверены в том, что сможете правильно ее рассчитать, воспользуйтесь услугами специалиста.
Столбы для забора на какую глубину закапывать?
Есть разные рекомендации по размеру подземной части. Для слабых грунтов и сплошных пролетов с высокой парусностью обычно советуют около 50% от высоты надземной части. Для пучинистых грунтов, способных «выдавливать» из себя опоры, глубина установки столбов должна быть на 20-30 см ниже уровня промерзания. И в некоторых случаях эта величина может быть больше расчетной.
Для плотных грунтов можно ограничиться 1/3 высоты надземной части. У них часто даже не проводят бетонирование, ограничившись «забивкой» столба или забутовкой щебнем. Для рыхлого грунта проводят полное или частичное бетонирование основания столба, увеличивая его несущие способности. В большинстве случаев при высоте забора 1.5-2 м оказывается достаточной глубина подземной части 60-80 см.
Для сплошного забора существует методика расчета заглубления столбчатого фундамента, в которой учитывают ветровую нагрузку. Расчет последней характеристики нормирован СНиП, но для забора ее можно приблизительно оценить самому по формуле из курса школьной физики — квадрат скорости, деленный на ускорение свободного падения и умноженный на коэффициент 0.61 учитывающий плотность воздуха.
При максимальной скорости ветра 30 м/с давление на 1 кв. м будет 56 кг. Это давление умножают на площадь пролета забора, постоянный аэродинамический коэффициент 0.8 (это для наветренной стороны, а для подветренной он равен 0.6, но берут максимальный) и определяют крутящий момент. Делят его на момент сопротивления, принятый за константу — 225, и получают глубину столба, способную компенсировать ветровую нагрузку.
Такой расчет позволяет вычислить не только глубину подземной части столба забора, но методом подбора также оптимизировать ширину пролета, приняв за константу высоту забора.
Требования к трубам для забора
Если вы не хотите через год-два тратить время и силы и средства на ремонт забора, то вам сразу следует побеспокоиться об устройстве столбов, обладающих достаточной прочностью и надежностью. Это должны быть такие опоры, которым будет под силу справиться с весом не только пролетов ограждения, но и с динамическими нагрузками.
Очень важно правильно рассчитать запас прочности, чтобы ограда вокруг дачного участка смогла выдержать действие ветра, снежных сугробов или животных. Выбираемые столбы для сооружения забора для дачи должны иметь такое исполнение, чтобы не ухудшать внешний вид самого забора
Поэтому, если они выглядят неуместно на фоне основной конструкции, то нужно поступить с ними таким образом, чтобы они были скрыты от окружающих.
Набивные и забойные
Схема устройства забора на буронабивных сваях
Набивные сваи изготавливаются непосредственно на строительной площадке. Для этого в грунт вбивается обсадная труба, которая предохраняет в дальнейшем место бурения от проникновения в нее воды. Далее, бурится скважина, в нее устанавливается арматура и заливается бетоном. В зависимости от технологии, обсадная труба может извлекаться или оставаться в скважине. Набивную сваю вполне можно изготовить самостоятельно. Процесс состоит из нескольких этапов:
- Бурение скважины и установка в нее свернутого листа рубероида, который будет играть роль обсадной трубы.
- Сооружение опалубки для наземной части сваи.
- Установка арматуры.
- Заливка бетоном.
Забойные сваи представляют собой штыри, заостренные с одного конца. Могут изготавливаться из дерева, стали, железобетона. Как правило, скважина под них предварительно не бурится, сваи просто вбиваются в грунт. При этом грунт уплотняется, количество пор, способных удерживать влагу, в нем уменьшается, следовательно, снижается и сила пучения.
В частном строительстве забойные сваи не используются, поскольку монтаж производится с привлечением сложной техники, такой как вибропогружателей, ударных и вдавливающих устройств.
Тяжелые ограды
Конструкция считается тяжелой, если не только столбы, но и пролеты ограды изготовлены из кирпича или камня. В таких оградах используется дополнительные элементы:
- Лента малого заглубления. Так как ее подошва контактирует с грунтом, то она оказывается в сфере действия сил пучения, что необходимо компенсировать.
- Ростверк. Не контактирует с землей, поэтому не подвержен силам пучения. Такой способ считается предпочтительным, но будет более затратным и сложным в реализации.
Висячий ростверк (на винтовых сваях) не рекомендуется; он лишь удорожает строительство. Выходом для тяжелой конструкции является применение низких балок (наземных, подземных), с опорой на сваи (или столбы). Строительство тяжелого забора на глинистой почве включает следующие этапы:
Подземная часть фундамента
Важно снизить давление прилегающего грунта на боковые поверхности основания. Для столбов ТИСЭ и столбчатого фундамента используют опалубку из полимерной трубы или свернутого в рулон рубероида. Для винтовых свай создают арматурный каркас, который будет соединен с ростверком. Изготовление ростверка
Зазор для наземного ростверка делают при помощи слоя песка; его убирают после того, как бетон схватится, а зазор маскируют. Для подземного ростверка применяют пенополистирол, опалубку делают несъемной, зазор закрывают листами асбоцемента
Для винтовых свай создают арматурный каркас, который будет соединен с ростверком. Изготовление ростверка. Зазор для наземного ростверка делают при помощи слоя песка; его убирают после того, как бетон схватится, а зазор маскируют. Для подземного ростверка применяют пенополистирол, опалубку делают несъемной, зазор закрывают листами асбоцемента.
О заборе на пучинистом грунте в следующем видео:
Что такое пучинистые явления
Пучинистые явления – это коварные малопрогнозируемые процессы, которых следует ожидать во влажных глинистых, болотистых, пылеватых, мелкопесчаных грунтах во время сезонного промерзания
Не принимать их во внимание нельзя, это понятно каждому, кто обнаружил по весне трещину в ограждении ( в лучшем случае у соседа) или увидел опасно накренившийся забор. Пучинистые явления – не просто деформации грунта, но огромные усилия – в несколько десятков тонн, которые могут привести к разрушениям

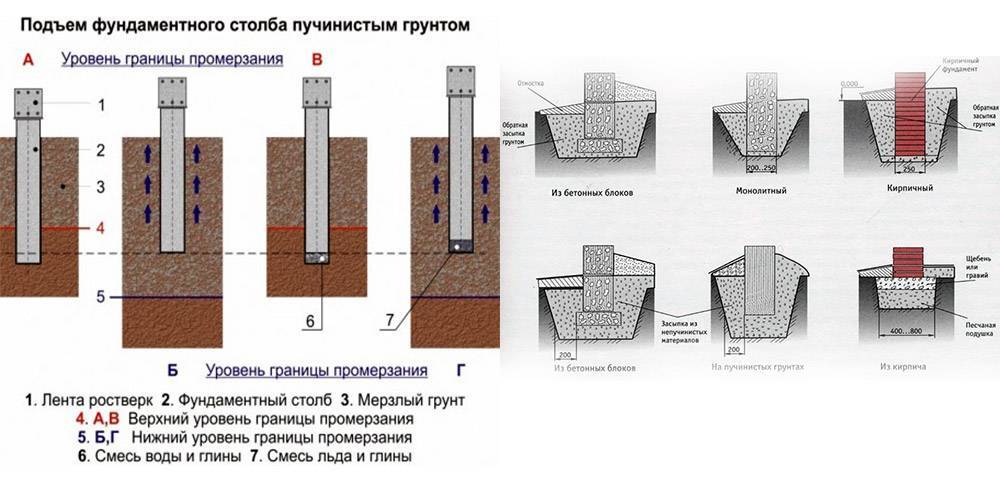

Силы морозного пучения: касательные и выталкивающие, действующие на столб.
Морозное пучение связано с тем, что во время замерзания влажный грунт на порядок увеличивается в объеме. Вода увеличивается при замерзании в объеме на 12%. Чем влажнее грунт, тем более он пучинистый. Грунты различаются на:
сильнопучинистые;
среднепучинистые;
слабопучинистые.
При глубине промерзания на 1,5 м подъем сильнопучинистого грунта может достигать 18 см. Пучинистость определяется составом грунта, пористостью, УГВ. Глинистые грунты, мелкие пылеватые пески считаются пучинистыми грунтами, крупнозернистые песчаные или гравийные – непучинистыми грунтами.
Пучинистым считается грунт, после замерзания расширяющийся и приподнимающий находящийся в нем фундамент.
Опоры в пучинистом грунте
Когда необходимо поставить столбы при возведении любого забора на переувлажненных пучинистых почвах, важно знать глубину промерзания. От этого зависит, сколько метров стойки уйдет под землю. Дело в том, что зимой грунтовая влага превращается в лед, отчего почва начинает вспучиваться и выталкивать наружу все инородные тела
Дело в том, что зимой грунтовая влага превращается в лед, отчего почва начинает вспучиваться и выталкивать наружу все инородные тела.
Способов решения проблемы всего два:
- Пробурить скважины на 50—60 см ниже границы промерзания, поставить металлические столбы и забетонировать. Причем слой бетона не должен подниматься выше этой границы, а остальную полость нужно засыпать щебнем и песком с трамбовкой.
- Применить винтовые сваи, уходящие в непромерзающие горизонты земли.
Другие варианты рассматривать неуместно по причине слишком высокой стоимости строительства такого забора, ведь в некоторых регионах почва промерзает на глубину свыше 2 м. Поэтому тяжелые ограждения приходится ставить только на сваях, а легкие – на столбах с бетонной подошвой, находящейся в незамерзающем грунте.
