Светодиодные светильники для гаража

Пошаговая инструкция по организации освещения

План монтажа системы состоит из таких шагов:

• расчета мощности и числа точек подсветки;
• выбора мест установки ламп;
• составления схемы подключения;
• закупки материалов;
• прокладки и тестирования проводки.

Выбор схемы электропроводки

Простая электрическая сеть включает следующие компоненты:

• УЗО, вводное устройство;
• систему понижения напряжения (для LED-приборов);
• автоматы для осветительных линий и розеток;
• провода и устройства-потребители.

Для сварочного агрегата, смотровой ямы и остальных мощных линий устанавливают отдельные автоматы аварийного отключения. Если проводка не соединена с внутридомовой сетью, в схему вводят счетчик. Вход в распределительный щит заземляют. Проводку в гараже укладывают открытым или скрытым способом. В первом случае кабели закрывают коробами. Скрытую проводку располагают в зазорах между блоками, под штукатуркой. При монтаже любым способом линии должны быть защищены от внешних воздействий.

Выключатели располагают на достаточном расстоянии от оконных проемов и ворот. Сеть должна иметь как можно меньше поворотов. Их нужно делать только под углом 90°. Розетки устанавливают на расстоянии более 50 см от пола.

Расчет количества и мощности светильников

Освещенность гаража, рассчитываемая путем деления светоотдачи на площадь помещения, должна составлять не менее 20 люкс. Суммарная мощность светового потока для постройки с длинами стен 4 и 6 м должна превышать 4 800 Лм. Такие показатели получаются при использовании упрощенных формул, которые не учитывают места установки источников, высоту постройки, свойства облицовочных материалов. Если стены имеют темный цвет, к освещенности добавляют дополнительные 15%.

Выбор расположения светильников

Приборы общего освещения устанавливают:

• в углах;
• на потолке;
• на стенах (в нижней или верхней части);
• на находящихся под потолком кронштейнах.

Для подсветки рабочих зон лампы монтируют:

• над верстаком или столом;
• на штативах;
• на вращающихся кронштейнах.

Необходимые инструменты и расходники

Для обустройства системы освещения потребуются:

• штроборез или перфоратор;
• сверла (выбираются с учетом материала стен);
• уровень;
• отвертка с изолированной рукояткой, шуруповерт;
• универсальный тестер;
• диэлектрические перчатки;
• кусачки, плоскогубцы;
• шпатель (при прокладке скрытой проводки).

В список необходимых материалов входят кабели ВВГ, гофрированный защитный рукав, УЗО, устройства-потребители.

Монтаж и установка щитка

Прибор используется для распределения питания между линиями электросети, защиты системы от перепадов напряжения. Его располагают возле входа. Смотровую яму желательно снабжать отдельным щитком. Устройства составляют из нескольких модулей. В гараже, предназначенном для ремонта автомобиля и проведения сварочных работ, достаточно 3 автоматов. При наличии смотровой ямы добавляют еще один.

Поэтапная организация освещения

Установку элементов системы выполняют так:

1. Делают разметку стен. Маркером обозначают места монтажа автоматов, распределительных коробок, розеток, светильников. Размещают линии укладки проводки, которые должны быть строго вертикальными.
2. Заводят машину в гараж. Проверяют правильность выбора мест для монтажа ламп. Выводят автомобиль.
3. Делают отверстия для установки компонентов системы.
4. Штробят стены для укладки кабелей. При выборе открытого способа пропускают этот этап.
5. Закрепляют короб или гофрированный рукав на стене. Вставляют в него провода. В местах установки светильников выводят концы кабелей наружу.
6. Монтируют щиток, подсоединяют кабели. Подключают к линиям лампы или другие приборы, поочередно включают автоматы, проверяя правильность сборки ветвей сети.
7. Монтируют выключатели и розетку. Тестируют электрическую сеть.

Расчет интенсивности светового потока

 Зная выше изложенные требования можно легко самостоятельно рассчитать интенсивность светового потока. Например, вам требуется узнать, сколько и каких светодиодных лам потребуется для нормального освещения такого помещения, как спальня. Обратившись к СНиП можно увидеть, что норма составляет 150 люкс. Площадь освещаемой спальни составляет 20 м². То есть исходя из того, что 1 люкс соответствует световому потоку в 1 люмен, получаем 20м²×150 Лк = 3000 Лк. Значит, поскольку 1 Лк=1 Лм суммарно потребуется такое количество ламп, которое даст 3000 Лм. Для упрощения выбора существуют специальные таблицы, которые указывают какой должна быть суммарная мощность LED-источников света для получения того или иного светового потока.

Еще проще сделать расчеты, если воспользоваться помощью специализированного онлайн калькулятора, которые представлены в сети.

Получаемые в результате расчетов данные показывают, насколько меньше потребуется мощности в случае применения светодиодных светильников.

При этом угол рассеивания света у светодиодных светильников значительно меньше.

Представленный на рынке ассортимент светодиодных светильников дает возможность выбора этого параметра. Характер освещения зависит от наличия рассеивающей линзы, наличия или отсутствия на ней люминофоров.

Также большое влияние оказывает расположение самих светодиодов. Если они находятся в одной плоскости, то будет создаваться узконаправленный поток света, если светодиоды в лампе размещены на разных уровнях – будет возникать рассеянное освещение. Современные светодиодные светильник позволяют выбирать от узконаправленного освещения с углом рассеивания в 30˚ до создающих рассеивание света с углом в 90˚

Если требуется достаточное освещение в охранных целях – применяют мощные, но потребляющие мало электроэнергии LED-прожектора.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Секреты и советы как сделать освещение в гараже

• Используйте автоматы на 20-25% мощнее, чем требуется для работы самого мощного аппарата, используемого в вашем гараже. Слабое оборудование будет часто выбивать при нагревании.
• Оставьте свободное место в щитке для розеток – они обязательно потом пригодятся.
• Незадолго до того, как сделать освещение, взвесьте все «за» и «против» алюминиевой проводки. Она дешевле, но менее надежна и устойчива, чем медная.
• При штроблении стен делайте только вертикальные спуски согласно СНиП для безопасности последующих ремонтов.
• Не подключайте систему до полного завершения работ, даже если напряжение идет через автомат.
• Использование диодных лент и светильников является рентабельным при ежедневной работе в гараже по 4 часа и более. Полная окупаемость ламп наступит через 8 месяцев.
• Лучше использовать защищенные осветительные элементы на случай, если вам захочется работать сварочными аппаратами, мойками и другим оборудованием, которое может неблагоприятно повлиять на лампы.

Мы расписали, какое освещение лучше для гаража и как правильно его сделать, но лучше 1 раз увидеть, чем 10 прочитать. Предлагаем вам видео монтажа освещения в гараже своими руками:

Основные критерии выбора

1. Итоговое количество светильников в гараже зависит от целей освещения. В одном случае будет достаточно фоновой подсветки всего помещения с отдельно запитанным ярким источником света в рабочей зоне. В другом – потребуется равномерное распределение мощного светового потока по всей площади.
2. Система освещения гаража, как минимум, должна быть запитана от двух различных автоматических выключателей. В этом случае владелец не останется в полной темноте, если возникнет неисправность в одной из групп.
3. Немаловажным критерием выбора светильников для гаража является качественная сторона. Дешёвые китайские светильники имеют низкий рабочий ресурс и уровень безопасной эксплуатации. Они не терпят перегрузок по температуре и току, их нельзя оставлять без присмотра. Пластиковый рассеиватель занижает светоотдачу, а спустя некоторое время становиться хрупким.

Гаражные светильники, оснащённые цоколем Е27, имеют неоспоримое преимущество. В них всегда можно вкрутить лампочки, наиболее подходящие для работы:

• недорогие со спиралью и тёплым световым оттенком;
• средней стоимости КЛЛ с нейтральным светом;
• дорогие светодиодные желаемой мощности и температуры цвета.

Выбор светодиодных ламп и приборов освещения для гаража должен быть обдуманным. Рынок светодиодной продукции наполнен китайскими подделками, обещающими невероятную светоотдачу с незначительным энергопотреблением. Чтобы не разочароваться в покупке, рекомендуем попросить продавца снять рассеиватель и убедиться в качестве сборки и установленных компонентов. На данный момент актуальным является типоразмер SMD 5730, SMD 5630, SMD 3014 и COB-матрицы. Не будет лишним и гарантийный талон на приобретенный товар.

У каждого владельца гаража должен быть в наличии переносной фонарь под цоколь Е27 с отражателем и защитной решеткой. В этот универсальный светильник можно вкрутить лампочку накаливания, КЛЛ или светодиодную. Длинный провод с двойной изоляцией обеспечит безопасное ведение работ в любой точке гаража.

Выбор потолочного светильника для гаража

Такие светильники крепятся непосредственно на потолок помещения. Обеспечивают основное освещение. Необходимо выбирать модели для работы в пыльных и влажных помещениях со степенью защиты IP65. Корпус должен быть выполнен из прочного, устойчивого к агрессивным средам материала. Лампа должна защищаться плафоном с рассеивателем.

Лучшие типы потолочных светильников представлены ниже.

Светильник потолочный «Раунд» 1xE27x60 Вт – лучшая цена

Светильник потолочный «Раунд»

Плюсы

• Низкая цена: 200 рублей.
• Компактный.
• Способ крепления: накладной.
• Основание из пластика, рассеиватель стеклянный рифленый.
• Цоколь E27, одна лампочка мощностью не более 60 Вт.

Минусы

• Низкая степень защиты: IP44.
• Максимальная температура 35⁰С.
• Неудобный цоколь.

Светильник X-Flash 47093- лучшая яркость

Светильник X-Flash 47093

Характеристики:

• Температура свечения 4000 К.
• Срок службы 50000 часов (при идеальных условиях).
• Цена: 1000 рублей.

Плюсы

• Яркий: 1600 лм.
• Компактный, накладной, встроенный светодиод.
• Степень защиты IP65.
• Пластиковый корпус и рассеиватель. Угол рассеивания света — 120⁰.

Минусы

Потолочный светильник светодиодный LLT ССП-456 2х18Вт – лучшая надежность

Светильник LLT ССП-456 2х18Вт (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1260 мм.
• Ширина 100 мм.
• Цена: около 700 рублей.
• Срок службы 30000 часов (при идеальных условиях).

Плюсы

• Пластиковый светильник с прозрачным плафоном.
• Хороший коэффициент пульсации: меньше 5%.
• Рассчитан на освещение 5 м2.

Минусы

Потолочный светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13

Светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13 (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1250 мм
• Ширина 120 мм
• Цена 600-800 рублей.

Плюсы

• Пылевлагозащищенный светильник: IP65.
• Подходит для накладного и подвесного монтажа.
• Температурный интервал от -40⁰С до +40⁰С.
• Корпус и рассеиватель изготовлены из ударопрочного пластика.

Минус

Потолочный светодиодный светильник Айсберг Мини 20W-2500Lm – лучший по качеству света

Светильник Айсберг Мини 20W-2500Lm

Характеристики:

• Световой поток 2500 лм.
• Цветовая температура: 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Цена около 800 рублей.

Плюсы

• Пылевлагозащищенный IP65.
• Минимальный коэффициент пульсации: 1%.
• Прозрачный рассеиватель.
• Довольно хорошие светодиоды фирмы EPISTAR (Тайвань)

Минусы

Светодиодный подвесной светильник Слимлайт 40W-5000Lm – лучший из подвесных по сроку службы и яркости

Светильник Слимлайт 40W-50 00Lm

Характеристики:

• Подвесной.
• Цветовая температура 4000 или 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Длина 1247 мм
• Ширина 75 мм

Плюсы

• Коэфффициент пульсации менее 5%.
• Степень защиты IP65.
• Яркий: световой поток 4800 лм, 72 светодиода.

Минусы

• Высокая цена: почти 2000 рублей. Не будет работать в сильный мороз: диапазон рабочих температур от -15⁰С до +50⁰С.
• Изготовлен из стали с пластиковым плафоном, при неправильном подключении или обрыве фазы основание светильника будет проводить ток

Основные критерии выбора

1. Итоговое количество светильников в гараже зависит от целей освещения. В одном случае будет достаточно фоновой подсветки всего помещения с отдельно запитанным ярким источником света в рабочей зоне. В другом – потребуется равномерное распределение мощного светового потока по всей площади.
2. Система освещения гаража, как минимум, должна быть запитана от двух различных автоматических выключателей. В этом случае владелец не останется в полной темноте, если возникнет неисправность в одной из групп.
3. Немаловажным критерием выбора светильников для гаража является качественная сторона. Дешёвые китайские светильники имеют низкий рабочий ресурс и уровень безопасной эксплуатации. Они не терпят перегрузок по температуре и току, их нельзя оставлять без присмотра. Пластиковый рассеиватель занижает светоотдачу, а спустя некоторое время становиться хрупким.

Гаражные светильники, оснащённые цоколем Е27, имеют неоспоримое преимущество. В них всегда можно вкрутить лампочки, наиболее подходящие для работы:

• недорогие со спиралью и тёплым световым оттенком;
• средней стоимости КЛЛ с нейтральным светом;
• дорогие светодиодные желаемой мощности и температуры цвета.

Выбор светодиодных ламп и приборов освещения для гаража должен быть обдуманным. Рынок светодиодной продукции наполнен китайскими подделками, обещающими невероятную светоотдачу с незначительным энергопотреблением. Чтобы не разочароваться в покупке, рекомендуем попросить продавца снять рассеиватель и убедиться в качестве сборки и установленных компонентов. На данный момент актуальным является типоразмер SMD 5730, SMD 5630, SMD 3014 и COB-матрицы. Не будет лишним и гарантийный талон на приобретенный товар.

https://youtube.com/watch?v=ugJqQjbigQc

У каждого владельца гаража должен быть в наличии переносной фонарь под цоколь Е27 с отражателем и защитной решеткой. В этот универсальный светильник можно вкрутить лампочку накаливания, КЛЛ или светодиодную. Длинный провод с двойной изоляцией обеспечит безопасное ведение работ в любой точке гаража.

Для того, чтобы создать освещение в гараже своими руками, как этого хотели бы владельцы многих помещений для хранения авто, необходимо учесть ряд нюансов. Эти нюансы касаются и правильного выбора ламп, и расчетов освещенности, и штудирования нормативных требований к электросетям. Гараж — это помещение со своими особенностями, учет которых крайне необходим.

Освещение гаража люминесцентными лампами

Многие считают, что люминесцентные лампы — самый подходящий источник света для гаража. Они имеют большую световую отдачу (по сравнению с ламами накаливания) и более высокий КПД. Вы получаете больше света при одинаковых затратах на электроэнергию.

Кроме того, они дают рассеянный свет, что как нельзя лучше подходит для равномерного освещения больших помещений, в том числе гаража. При этом цены на них вполне приемлемы.

Недостатки люминесцентных ламп

Но за преимущества приходится платить. Вот лишь некоторые из недостатков люминесцентных ламп:

• не работают при низких (ниже 5 градусов) температурах (не актуально, если гараж отапливается или если вы пользуетесь им только в теплое время года)
• могут не зажигаться/гаснуть при понижении напряжения в сети
• высокая чувствительность к количеству включений/выключений
• к концу срока службы интенсивность светового потока снижается
• шум при работе (вспомните больничные коридоры с мерзко мерцающими и «гудящими» лампами)
• максимальный световой поток достигается не сразу, а только спустя несколько минут после включения

К тому же, эти лампы содержат вредные вещества и требуют правильной утилизации

Так что тщательно взвесьте все «за» и «против», прежде чем остановить свой выбор на люминесцентных лампах.

Свет в гараже — основные вехи

Искусственное освещение — лучший вариант для любого гаража и его хозяина. Чтобы проводить свои ремонтные работы качественно и правильно, освещение просто необходимо. Свет в гараже без электричества является достаточно популярным методом. Требование к качеству подобных осветителей очень высокое, поэтому тут есть над чем поработать и что обдумать.

Качественное освещение может принести своему хозяину одни преимущества, например, отсутствие темных мест. Таким образом, хозяин всегда найдет необходимый инструмент, особенно когда тот нужен очень срочно. Также не стоит забывать о приятной рабочей атмосфере, ведь темнота только напрягает и угнетает. Работать при нормальном освещении значительно легче.

Мы пришли к выводу о том, что каждый гараж должен быть освещен. Ведь этот факт приносить только преимущества. Хорошей новостью является тот факт, что выполнить осветительные процедуры сможет каждый человек, даже без определенных умений и знаний. Перед тем, как реализовать сам план, нужно обдумать несколько нюансов, от которых напрямую зависит сложность будущих работ. Эти факторы выглядят следующим образом:

• Нужно знать размер помещения, поэтому придется измерить его самостоятельно. Учитывать нужно как площадь, так и высоту гаража.
• Необходимо определиться с типом осветительных ламп, выбор очень велик, поэтому нужно хорошо подумать. Тут нужно учитывать ваши финансовые возможности в первую очередь.
• Гараж нужно разделить на несколько рабочих зон, она может быть одна или же сразу несколько. Иногда освещение требуется только в некоторых углах, а не по всему гаражу. Освещаются зоны, в которых проводится непосредственная работа или лежат инструменты.
• Необходимо выбрать вариант отделки и цвет. Только определившись со всеми этими пунктами, можно продолжать дальше.

Стоит упомянуть тот факт, что начинают создавать план будущего освещения с определения типа используемых ламп. Затем высчитывается их количество, и только потом хозяин может приступать к следующим расчетам.

Выбор ламп для гаража

Выбор типа ламп – один из важнейших этапов организации освещения гаража. Поэтому с их выбора мы и начнем. Рассмотрим основные из типов и выясним их особенности.

Накаливания и галогеновые

Лампа накаливания известна, пожалуй, каждому – спираль в колбе. Прибор отличается высоким энергопотреблением и низким КПД. Свет слегка желтоватый. Светоотдача (световой поток/на единицу мощности) составляет 10-15 лм/Вт, индекс цветопередачи – около 90 (зависит от мощности). Имеет небольшой ресурс работы (около 1 000 ч), стоит недорого. Устойчива к агрессивному воздействию внешней среды (температура, влажность, пыль).

Лампы накаливания

Галогеновая (правильнее «галогенная») – это тоже спираль в колбе, но в газ, заполняющий колбу, добавлен галоген – бром или йод. Это позволило в 2 раза увеличить КПД и ресурс работы. Светоотдача составляет 15-22 лм/Вт. Индекс цветопередачи – 95-98. В процессе работы сильно нагревается. Как и обычная лампа накаливания, хорошо переносит влажность и перепады температуры, но не терпит перепадов напряжения. Стоит несколько дороже лампы накаливания.

Обычная галогенная лампа (слева), лампа с защитной колбой и собственным отражателем

Если тебя не смущает высокое энергопотребление, то эти неприхотливые лампы – то, что нужно для гаража с его влажностью, пылью и «минусом» зимой. Кроме того, такое освещение получится довольно бюджетным.

Люминесцентные

Газоразрядная лампа, выполненная в виде прямой трубки или трубки, свернутой в небольшую спираль, оснащенную стандартным цоколем Эдисона (Е27). Второй тип ламп нередко называют КЛЛ – компактная люминесцентная лампа. Принцип работы – свечение люминофора под воздействием ультрафиолетового излучения, излучаемого дуговым разрядом в трубке.

Прибор в 4 раза экономичнее лампы накаливания, но в несколько раз дороже. Обычно излучает белый холодный свет. Индекс цветопередачи – 60-80 (зависит от типа). Светоотдача составляет 40-60 лм/Вт. Для своей работы требует дополнительного оборудования – пускорегулирующего устройства (кроме КЛЛ). Плохо запускается при низких температурах, пускорегулирующее устройство и КЛЛ требуют защиты от влаги.

Люминесцентные лампы и ЭПРА к ним (вверху)

Если холодный «больничный» свет не смущает, то такие лампы вполне можно использовать в гараже, но имеет смысл продублировать их лампами накаливания или светодиодными, так как приборы этого типа могут не запуститься в промороженном помещении.

Светодиодные

Могут выполняться как в виде ламп, так и в виде светильников. Они экономичнее предыдущих типов. Не боится тряски и ударов, переносит перепады температуры, открытые светодиодные излучатели требуют защиты от влаги. Индекс цветопередачи – более 80. Светоотдача достигает 120 лм/Вт. Светодиоды могут излучать теплый, нейтральный и холодный свет. Отличаются длительным (до 15 000 ч) ресурсом работы. Некоторые модели ламп требуют дополнительного оборудования. Единственный недостаток этих приборов – высокая стоимость.

Светодиодные лампы и светильник

Я считаю, что использование светодиодных светильников в гараже для общего освещения – дорого. Но если позволяют средства, то такой вариант вполне приемлем, тем более что высокая стоимость частично окупится низким энергопотреблением (при условии, что ты сидишь в гараже постоянно) и длительным сроком службы.

Красный автомобиль при освещении лампами с индексом цветопередачи 60 (слева) и 90

Классификация светодиодных устройств

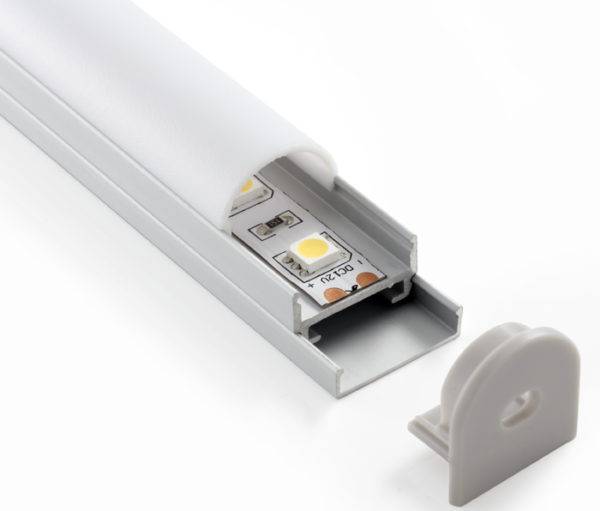

Для светодиодного освещения в гараже применяются светодиодные ленты и осветительные приборы (их можно размещать на потолке или стене).

Устройства могут разниться видом цоколя, количеством и техническими параметрами лампочек, ценником в магазине.

Существуют встраиваемые, накладные и точечные модели. Чаще всего применяются потолочные светильники, так как лучше всего подходят для необходимого в гараже всеобъемлющего освещения пространства.

Главные технические характеристики светодиодных источников света:

1. Номинальная мощность. Для каждого источника показатель мощности может разниться от 1 до 24 ватт. Причем яркость свечения будет сравнима с 20 – 150 ваттами для обычной лампочки накаливания.
2. Способы подключения. В зависимости от компании-производителя оборудования предлагаются различные уровни напряжения при подключении к электрическим сетям. Конкретные параметры указываются на коробке с изделием.

Если в гаражном помещении проводка рассчитана на 220 вольт, можно обойтись стандартным цоколем. Однако если электропроводка еще не проведена, рекомендуется остановить выбор на 12-вольтных светильниках и блоке питания (или автомобильном аккумуляторе). Это обеспечит некоторые из указанных выше преимуществ, в том числе безопасность эксплуатации для человека и пожаробезопасность.

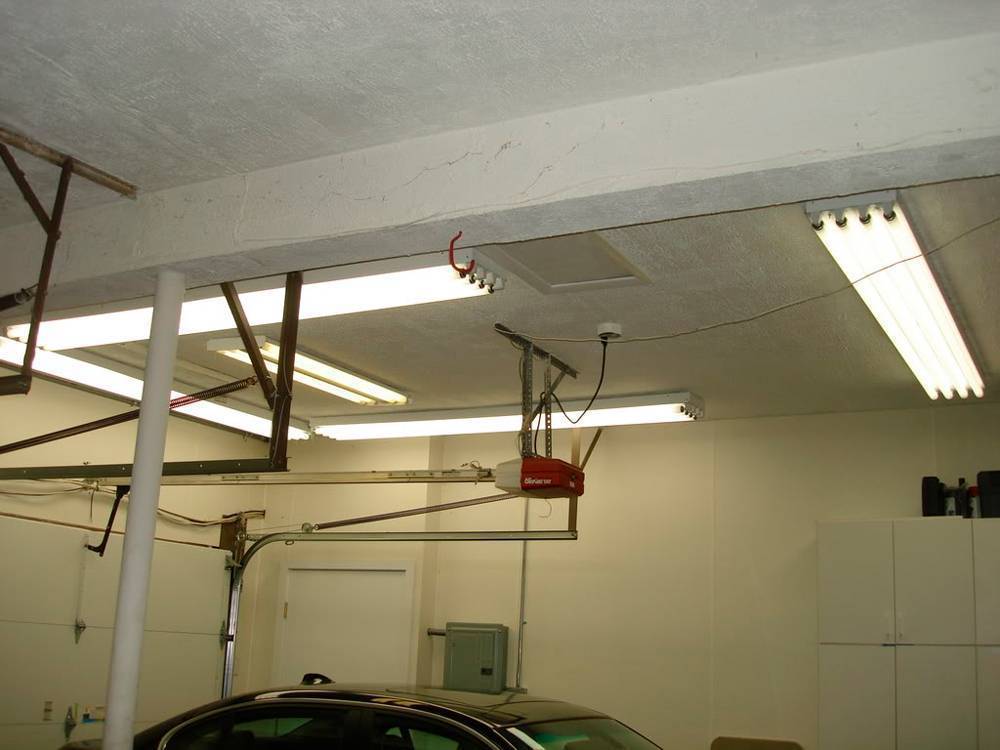

Организация освещения в гараже

Многоуровневая подсветка

При организации освещения учитывают некоторые факторы:

• высота потолка и общая площадь;
• планировка рабочих зон и норма освещенности для них;
• материал и цвет покрытия стен, потолка и пола (светлые тона отражают свет, а темные поглощают);
• выбор типа ламп и сопутствующего им оборудования.

Из СНиПа 23-05-2010 видно, что для разных участков необходим разный световой поток. Поэтому разумно зонировать освещение в гараже для участков, где проводятся отдельные работы. Удобно сделать общее освещение и местную подсветку рабочих зон. Например, организовать общее освещение для участка хранения автомобиля и местную яркую подсветку в смотровой яме и зоне ремонта. Включение таких зон стоит организовать отдельными группами выключателей.

Рекомендуется делать многоуровневое освещение: оно наиболее эффективно, особенно при высоте потолка выше 3-х метров.

1. Потолочное освещение.
2. Свет на высоте 1,8 м от пола.
3. Свет на высоте 0,75 м от пола.
4. Свет на высоте 0,4 м от пола.

Также осветительные приборы общего освещения должны иметь прочный защитный плафон с рассеивателем света. А на светильники, расположенные ниже одного метра от пола, стоит установить металлическую решетку, чтобы защитить их от повреждений.

Светильник, предназначенный для местной подсветки, должен находиться вне поля зрения человека при работе, чтобы не слепить и не раздражать глаз. Еще такие лампы должны быть надежно закреплены в нужном положении.

Осветительные приборы могут быть стационарными и переносными. Стационарные закреплены в определенном месте. К переносным относятся настольные лампы, фонари, прожекторы. Они незаменимы при ремонте автомобиля, когда нужно подсветить труднодоступное место.

Типы освещения гаражного помещения

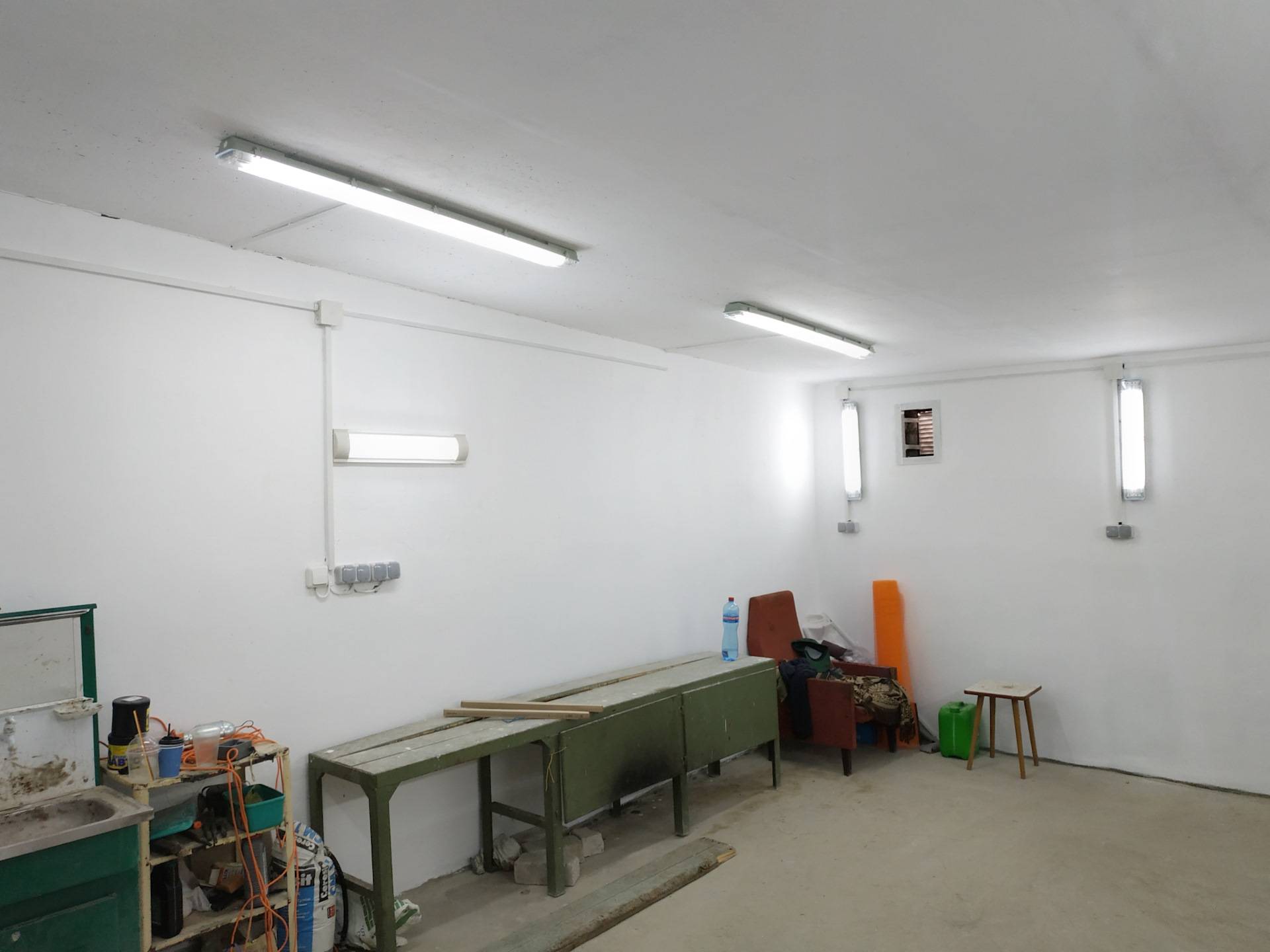

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

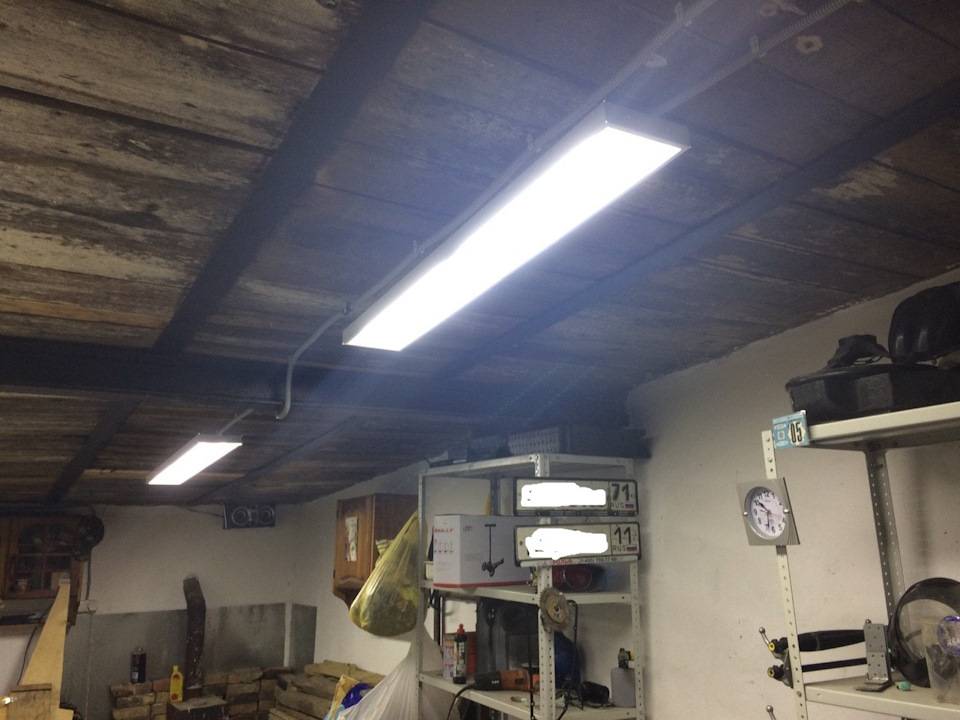

• Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
• Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

• Верхний первый уровень — это потолок.
• Вторая линия размещения — высота от пола 1800 мм.
• Третий рабочий уровень — примерно 750 мм от пола.
• Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

• Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
• Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
• Все светильники должны быть оснащены защитными плафонами.
• В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
• Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
• Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
• Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
• Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Критерии выбора

Выбирая светодиодные светильники в гараж, выбор моделей следует осуществлять по таким критериям:

• способ установки. В гараже можно установить, как потолочные, так и настенные модели. Здесь выбор зависит от того, какой тип освещения вы хотите организовать: общий (нужны потолочные светильники) или местный (настенные и переносные лампы);
• класс влагозащищенности. Он должен быть выше IP 54;

Влагозащитная лампа для гаража

• повышенная защита от механических повреждений;
• условия эксплуатации. Перед покупкой светильника обязательно нужно поинтересоваться, на какие условия работы рассчитан прибор;
• производитель. Лучше всего покупать продукцию уже проверенных марок, избегая, по возможности китайских моделей. Они не всегда работают качественно и часто выходят из строя в первые месяцы работы;
• стоимость. Светодиодная продукция не самая дешевая, однако можно подобрать такие модели, которые будут отвечать всем вышеперечисленным требованиям и стоить не так уж дорого.

Ориентируясь на эти критерии выбора, вы с высокой долей вероятности подберёте для себя наиболее выгодный и оптимальный вариант. Теперь осталось лишь разобраться с тем, из чего собственно и нужно делать выбор.

Произведение расчетов

При установке осветительного прибора необходимо придерживаться норм СНиПа, где указаны все требования. Чтобы рассчитать освещение, необходимо воспользоваться формулой SxP/N, где:

• N — количество светильников;
• P — удельная мощность;
• S — площадь помещения.

Что касается самих осветительных прибор, то можно использовать как один тип, так и несколько. Также нужно отметить, что лучше всего делать комбинированный вариант. В качестве основного освещения установить традиционную лампу накаливания, а вот для рабочих областей встроить точечные светодиодные светильники или люминесцентные лампы.
