Выбор и установка светодиодных светильников для гаража

Виды и параметры светодиодных лент

Существует много разновидностей светодиодных лент, различающихся между собой следующими параметрами:

• размерами;
• количеством элементов;
• плотностью их установки;
• цветовой гаммой;
• мощностью;
• напряжением питания и т.д.

Кроме этого, можно разделить существующие образцы по следующим признакам:

• количество цветов — одноцветные или монохромные;
• направление свечения — боковое или фронтальное;
• тип чипа — SMD 3528 или SMD 5050 (наиболее распространенные).

Для изготовления светильников оптимальным образом подойдут образцы относительно малой мощности, поскольку назначение подобных приборов преимущественно декоративное, выбирать слишком яркие элементы нецелесообразно.

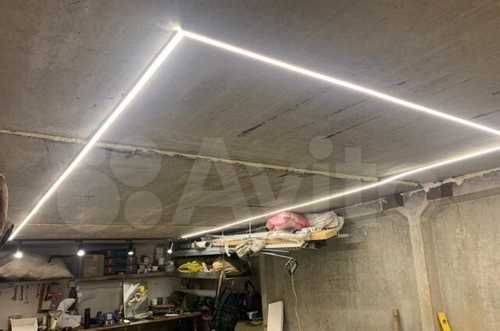

Устройство светодиодной ленты

LED-полотно представляет собой узкую полосу, являющуюся гибкой двусторонней печатной платой. На поверхности размещены токопроводящие дорожки, лицевая сторона содержит светодиоды и ограничивающие резисторы. Обратная сторона имеет клеевой слой для удобства монтажа на несущие поверхности или элементы. Чаще всего продается в катушках по 5 метров, но встречаются и другие размеры.

В продольном направлении она условно разделена на небольшие фрагменты по 2,5. 5 или 10 см, каждый из которых содержит 3 чипа и 1 ограничивающий резистор. Длина отрезка зависит от размера светодиодов и плотности их размещения. По границам частей нанесены линии с двумя контактами, по которым ленту можно разрезать и присоединить к источнику питания или другому куску ленты. Это удобно при обнаружении перегоревшего светодиода — можно вырезать проблемный отрезок и вновь соединить рабочие части.

Для LED-полотен с питанием в 220 В кратность деления при разной плотности размещения чипов составляет 50 или 100 см (по 60 светодиодов на один фрагмент).

Все образцы светодиодных лент обладают той или иной степенью защиты. Она обозначается буквами IP и цифрами. Лента со степенью защиты IP20 имеет открытый монтаж элементов (ничем не прикрытых), а IP68 полностью герметична и может использоваться в воде.

Типы применяемых светодиодов

Чипы (светодиоды), используемые в разных видах лент, имеют маркировку SMD 3528 или SMD 5050, но встречаются и другие варианты. Разница между ними заключается в размерах и потребляемой мощности. Аббревиатура SMD означает Surface Mounted Device (устройство, монтируемое на поверхность), а цифры после нее — размеры светодиода. Например, 3528 означает размер 3,5 на 2,8 мм, а 5050 — 5 на 5 мм (две первые цифры — длина, вторые — ширина).

Контроллеры блоки питания для светодиодных лент

Для подключения необходим соответствующий блок питания. Есть ленты, предназначенные для прямого подключения к сети 220 В. Большинство образцов рассчитаны на питание от адаптеров на 12 вольт. Имеются также более поздние разновидности с питанием 24 и 36 В. Но напряжение адаптера — еще не все, нужно учитывать мощность используемых светодиодов. На ленте имеется информация о величине потребляемой мощности.

Если указано значение 12 Вт/м, то для трехметрового отрезка понадобится 36 Вт мощности. Таким образом нетрудно подсчитать мощность блока питания. На основании этих вычислений подбирается готовый адаптер, способный обеспечивать энергией имеющуюся ленту. При выборе устройства следует увеличить расчетную величину на 15-20 %, чтобы иметь запас мощности.

Инструкция по проведению освещения в гараже

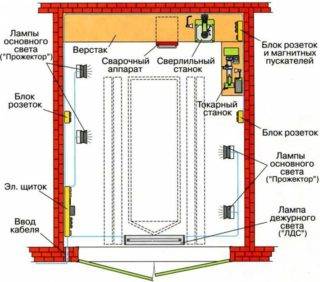

Пример схемы освещения гаража

Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.

Составление схемы электропроводки

Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.

На схеме указывают:

• Линии укладки электропроводов;
• Монтажное место распределительного щитка;
• Точки монтажа выключателей, узлов, розеток;
• Места привязки общего, зонного освещения, дополнительного оборудования.

Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.

Выбор расположения источников света

При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.

Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.

Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.

Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.

Расчет количества точек освещения

Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:

Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.

Определяем необходимое количество ламп накаливания:

Округляем n = 6.

Рассчитаем требуемое число светодиодных ламп:

Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.

Необходимые инструменты и материалы

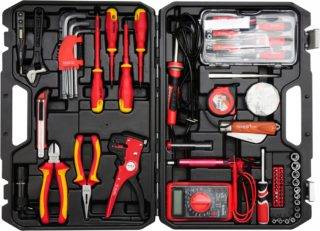

Набор инструментов электромонтера

Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.

Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.

Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.

Поэтапный план работ

Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:

1. Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
2. Закрепляют распределительный щиток с автоматами и счетчиком.
3. Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
4. Крепят узловые коробки, выключатели, розетки.
5. Монтируют осветительные приборы на стены, потолок.
6. Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
7. Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
8. Проверяют схему подключением электричества. Устраняют недоработки.

На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.

Как сделать монтажные работы самостоятельно?

Многие задаются вопросом: «Как сделать свет в гараже?». Все банально просто, необходимо выполнить несколько стадий по проектировке, монтажу светильников, кабелей и выключателей, а также подключению к питающей линии. Например, можно без труда заменить старые лампы на светодиодные, у которых мощность в несколько раз ниже. Если дополнительно использовать светодиодную ленту, придется купить блок питания 220/12 В.

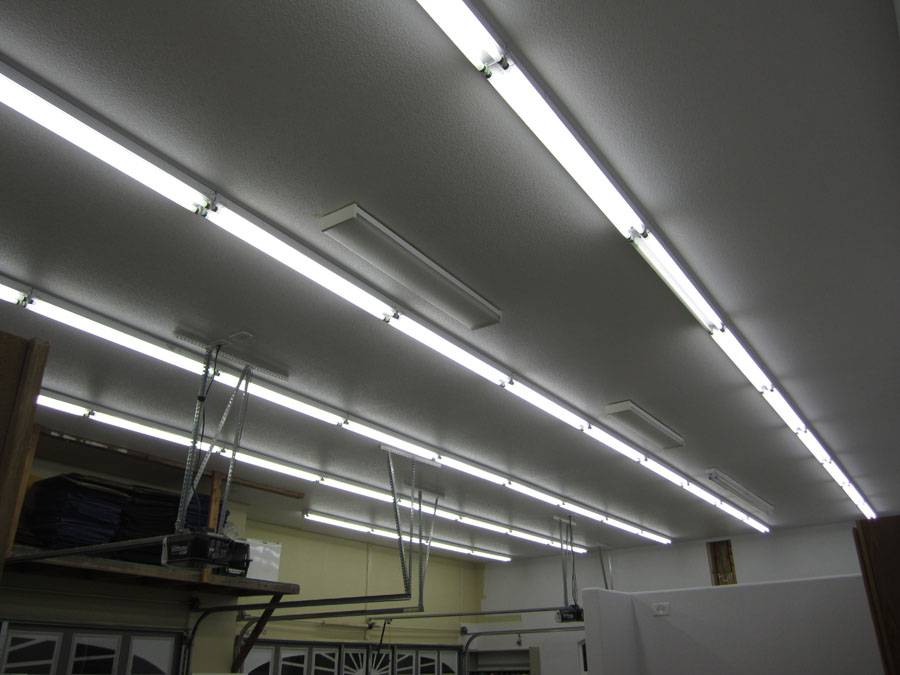

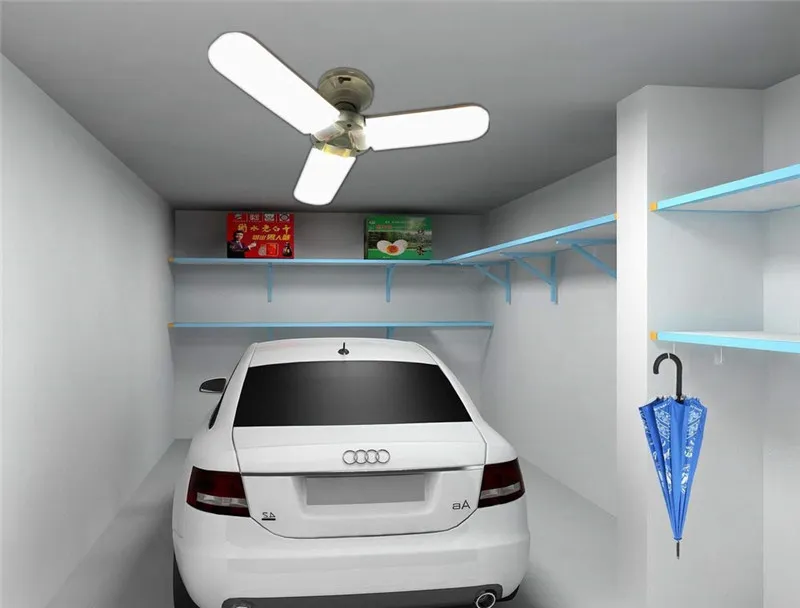

Правильно размещенные светильники

Планировка освещения

Во время проектировки необходимо учитывать, что светодиодные светильники для гаража должны быть смонтированы так, чтобы в любом месте помещения было оптимальное освещение. Для этого потребуется прикрепить источники света по контуру гаража, но в этом случаи необходимо рассеивать поток света. Для крепления светодиодных лент нужно зачистить поверхность в плафоне, где затем они сажаются на клей.

Соединение светодиодов и коммутация линий

На то, какой длины будет лента из светодиодов, влияет размер гаража и площадь, которую необходимо осветить. Можно самому сделать два таких плафона и повесить их либо на стены, либо на потолок. После того как выполнен монтаж, потребуется соединить между собой ленты, находящиеся в самодельных светильниках, и выполнить подключение к источнику питания. Также можно применять переносной прожектор. Он подойдет тем, у кого нет освещения в смотровой яме, или если оно плохое в труднодоступных зонах.

Светильники основного освещения обычно устанавливают на потолке. Тот, который будет размещаться над капотом автомобиля, не должен создавать тень или слепить владельца. Непосредственно в рабочие зоны можно устанавливать точечные светильники.

Наличие смотровой ямы в гараже обуславливает выполнение качественного освещения в той зоне. Это связано с тем, что автомобиль полностью перекрывает поступаемый поток света. Для яркого освещения можно использовать светодиодную ленту или светильники, которые крепятся в удобных для владельца местах.

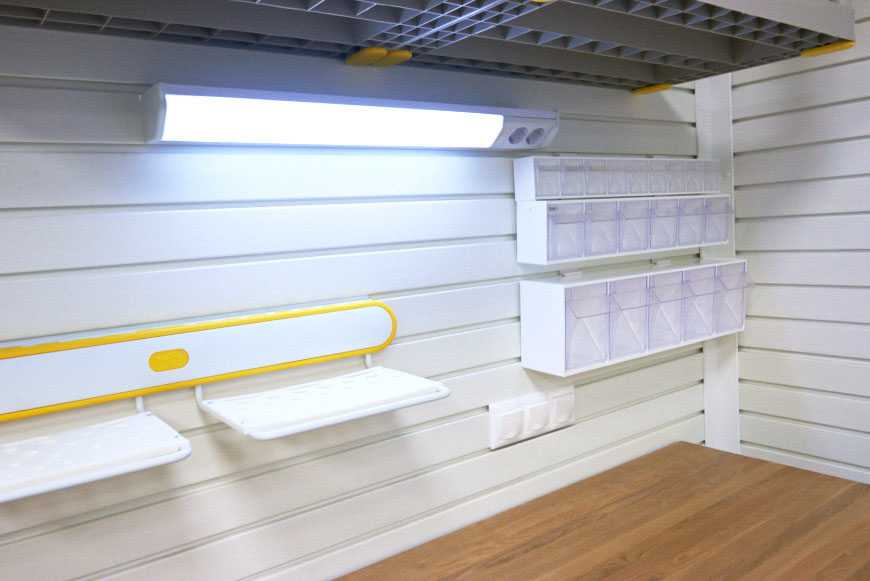

Светодиодный светильник над верстаком

Для подключения к сети прокладывается электрический кабель. Осветители в яме лучше вмонтировать в специальные пазы. Это позволит сохранить их от механического воздействия, а также человек не будет постоянно за них цепляться. Корпус светильника должен иметь защиту IP67. Это связано с тем, что яма находится ниже уровня пола и в ней постоянно накапливается влага, пыль, может проливаться масло. Питание светильников в смотровой яме должно осуществляться с отдельного автомата, рассчитанного на минимальный ток срабатывания.

Переход на светодиодное освещение в настоящее время является дорогостоящим удовольствием. Именно поэтому многие владельцы гаражей пользуются лампами накаливания.

Разновидности светильников по способу монтажа

Классифицировать светильники для гаража можно по-разному. Но наиболее удобно это сделать по способу их монтажа. Только правильно подобранный по форме и размещённый в нужном месте светильник, сможет обеспечить световой поток, достаточный для комфортной работы в гараже. При этом он не будет ослеплять узкие участки рабочего места.

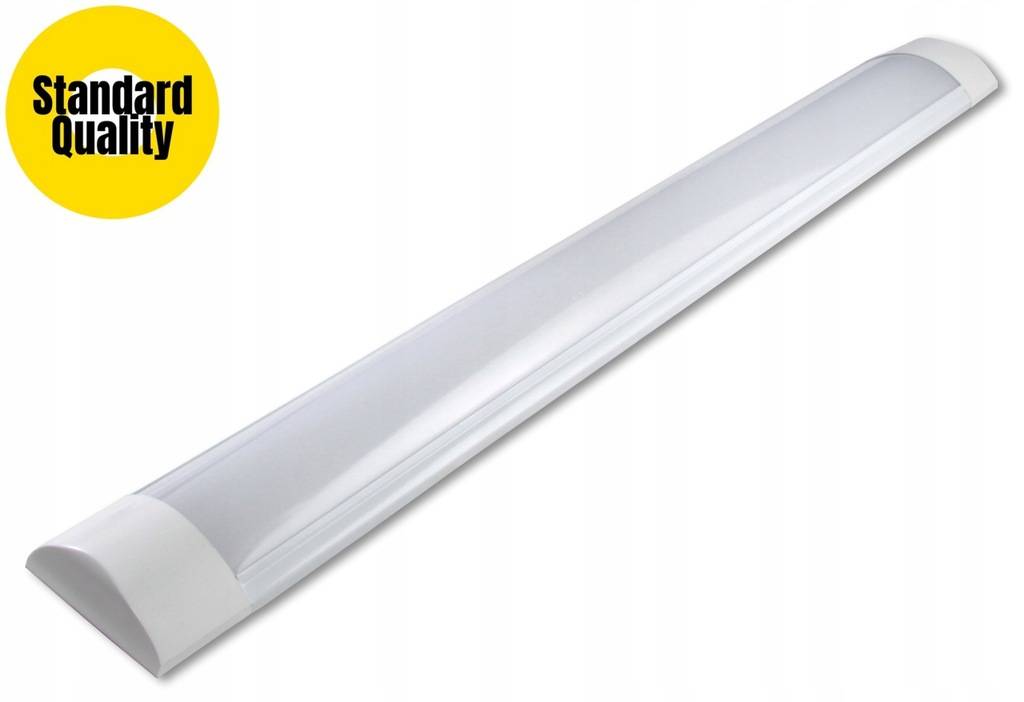

Накладные

Накладные светильники лучше других подходят для освещения таких помещений, как гаражи, склады, хозяйственные постройки. Они компактные и легко крепятся как на стены, так и на потолок. Чаще всего их размещают по периметру на стенах с небольшим отступом от потолка.

Навесные

Осветительные приборы в навесном исполнении занимают второе место по популярности. Им нет равных в гаражах с расстоянием до потолка более 3 метров. Такие светильники подвешиваются на специальные кронштейны, а затем опускаются на стальном тросе или цепи. Их основное достоинство – возможность регулировки высоты и смены места расположения.

Встраиваемые

В сравнении с предыдущими двумя видами, светильники, встраиваемые в потолок, редко устанавливают в гаражах. Причина довольно банальна: для этого потребуется обшить потолок пластиковой вагонкой, OSB-плитой или аналогичным материалом. Вроде бы ничего сложного, но на практике такой вариант встречается крайне редко.

Варианты организации системы освещения гаража

Приходится с сожалением констатировать то, что встретить правильно организованное освещения в гараже можно довольно-таки редко. Как правило, все действия ограничиваются установкой нескольких ламп на потолочную и стеновую поверхность, что сразу же снижает функциональность гаража. Такое освещение не дает возможности обустроить в помещении полноценную мастерскую — оно подходит лишь для того, чтобы в относительно комфортных условиях завести машину перед выездом или поставить ее обратно.

Далее будут рассмотрено несколько вариантов организации освещения

Заодно будет обращено внимание на удачное и не совсем расположение осветительных приборов, а также их распределение по помещению

Вариант №1

В этом примере показан неотапливаемый гараж, в котором для освещения использованы люминесцентные лампы, установленные на потолке и стенах.

Вариант такого размещения ламп на стенах является крайне неудачным решением.

Приборы, закрепленные на потолке — это приемлемое решение, так как при их включении будет освещена бо́льшая часть площади гаража. Однако светильники, размещенные на стенах именно таким образом, никак нельзя назвать удачным вариантом. Во-первых, потому что лампы могут быть случайно повреждены механически, причем – даже при простом перемещении человека. Во-вторых, световые потоки идут только в отдельную зону и находятся примерно на уровне глаз. Поэтому при выполнении любых работ в гараже глаза будут быстро уставать.

Вариант №2

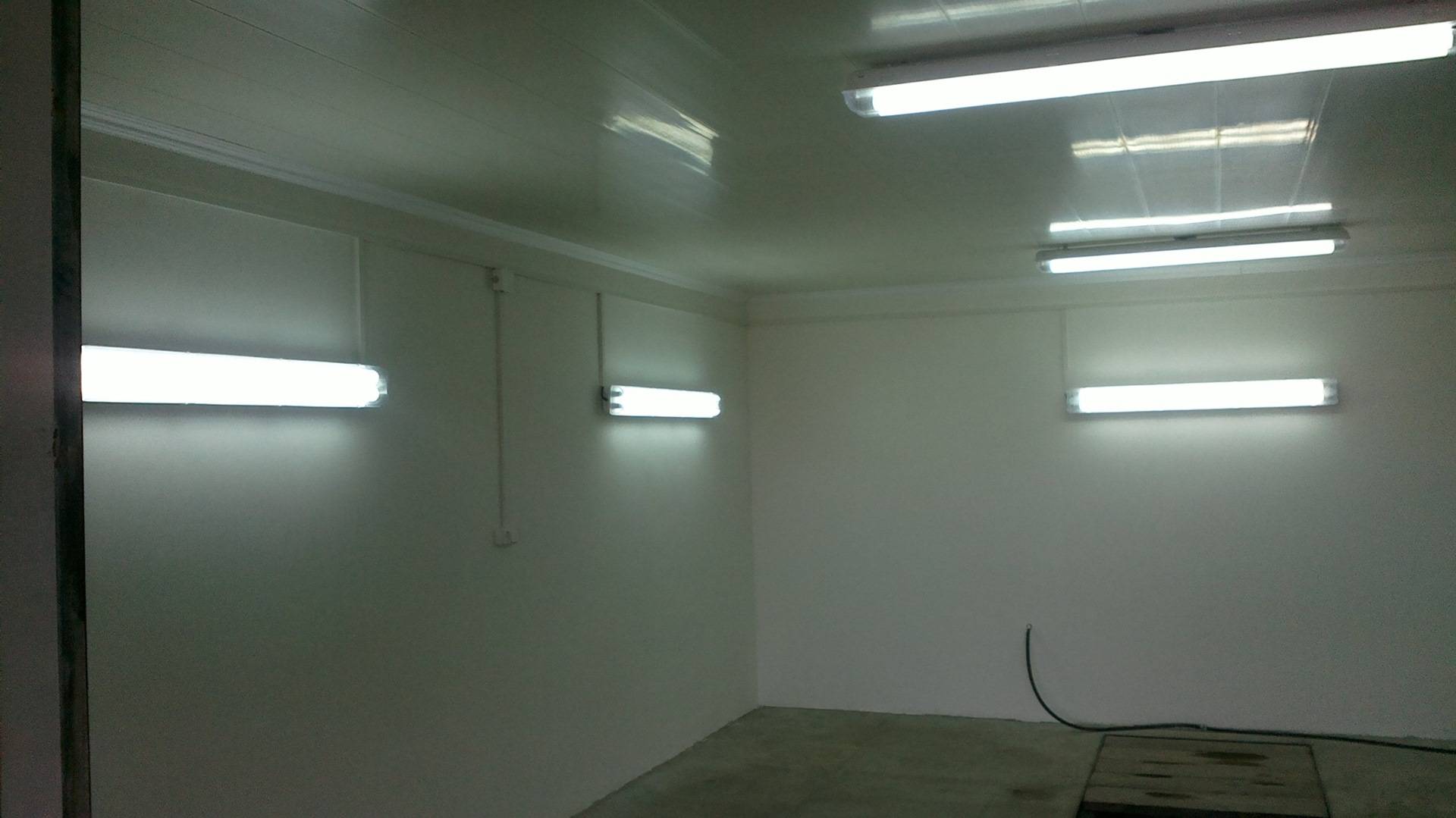

Стены и потолок гаража в этом примере облицованы листами металлического профнастила белого цвета. Благодаря такому выбору материала отделки можно значительно сократить расходы на освещение, использовав лампы меньшей мощности.

Гараж, обшитый металлическими листами светлого цвета

Белые поверхности не только освещаются сами от немногочисленных осветительных приборов, но и отражают попадающих на них световой поток. В светлом помещении комфортно работать, производить уборку и, конечно же, ставить и забирать автомобиль.

Этот вариант организации распределения осветительных приборов и использования цветового решения, можно назвать удачным. Правда, высота установки настенных светильников могла бы быть и несколько побольше.

Вариант №3

Стены этого гаража обшиты деревянной вагонкой. Хотя она имеет светлый оттенок, но помещение недостаточно освещено для выполнения работ по ремонту автомобиля. Поэтому если придется выполнять мелкие работы, то потребуется дополнительная подсветка с помощью переносных приборов. Древесина, имеющая натуральный цвет, не отражает падающий на нее световой поток — скорее, наоборот, поглощает его.

Гараж, облицованный древесиной, смотрится эстетично и аккуратно. Но, используя этот материал, для создания комфортного освещения придется задействовать большее количество приборов освещения

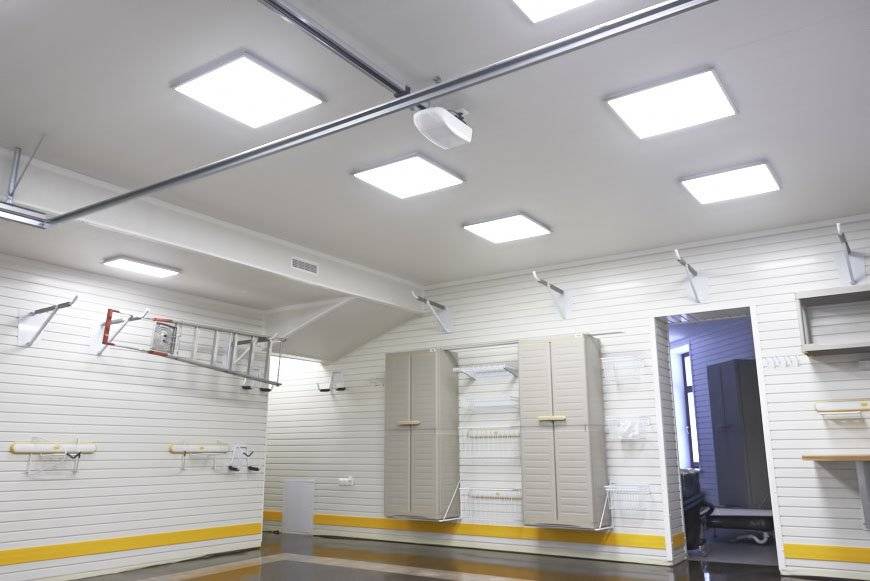

Верхний свет, создающий общее освещение, установлен в подвесной потолок белого цвета. Однако в этом случае его несколько ослабляют обустроенные по всему периметру помещения полки. Они удобны для хранения различных полезных в гараже вещей и инструментов, но дают довольно глубокие тени в пристенных областях, где обычно размещаются рабочие верстаки.

Вдоль дальней стены помещения как раз и установлен стол, предназначенный для выполнения работ. Однако, локальное освещение этой области совсем не предусмотрено. Возможно, владелец гаража планирует установить или же подвесить переносной осветительный прибор, так как рядом со столом установлена розетка.

Вариант №4

В помещении этого гаража для декорирования стен и потолка использованы два цвета — белый и синий, которые усиливают световой поток, падающий на них при включении освещения.

Панели в помещении окрашены в сине-голубой цвет, что позволяет скрыть небольшие загрязнения, нередкие для гаража. В то же время выбранный оттенок не затемняет интерьер, а придает ему экспрессии

Особенно хорошо виден отражающий эффект белого потолка. При этом, следует заметить, что, несмотря на то, что в помещении присутствует только общее верхнее освещение, оно не кажется темным. Этот эффект достигнут, благодаря правильно подобранным оттенкам, используемым для окрашивания поверхностей.

*  *  *  *  *  *  *

Итак, занимаясь планированием системы освещения гаража, необходимо тщательно продумывать каждую мелочь, учитывая все приведенные выше рекомендации. Только в этом случае удастся получить желаемый результат и комфортное место для работы.

В завершение публикации – еще один видеосюжет с рекомендациями по организации освещения в гараже.

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность. В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Освещение смотровой канавы

В смотровую яму нужно устанавливать прочные влагоустойчивые светильники

Человек работает в непосредственной близости от осветительных приборов, установленных в смотровой канаве. Скопление сырости приводит к утечке электрического тока, который опасен для людей. Это повышает требования безопасности к обустройству освещения в смотровой канаве.

Стационарное и переносное освещение гаражной ямы выполняют подводом линии с напряжением 36 В и ниже. Такую величину напряжения получают на понижающем трансформаторе.

В яму устанавливают герметичные, влагоустойчивые, пыленепроницаемые светильники, покрытые ударопрочными плафонами. Дополнительно закрывают защитными решетками.

Упрощенный расчет освещения

Очень часто, организуя освещение в гараже, автовладельцы не утруждают себя расчетами, а действуют по наитию: «Вот тут светильник, там светильник. Будет мало – приколочу еще пару». Но при просчете придется все серьезно переделывать. Не проще ли посидеть полчаса в теплом кабинете с ручкой и листом бумаги, чем три дня ковыряться в пыльном гараже и долбить стены, переделывая огрехи организации освещения? Поэтому берем ручку с листком бумаги и считаем.

Согласно СНИП 23.05.95 или его актуализированной версии СП 52.13330.2011 норма освещенности гаража (бокса) во время ремонта транспортных средств равна 200 люкс (лк). 1 люкс это 1 люмен (лм) на 1 метр квадратный (м²). Люмен – это единица измерения светового потока. Предположим, у нас стандартный гараж 6х4 м. Сделаем расчет для обычных ламп накаливания.

Площадь гаража – 6х4=24 м². Светоотдача ламп накаливания – 10-15 лм/Вт (см. раздел «Выбор ламп для гаража»). Чтобы создать освещенность в 200 лк на 1 квадратном метре, необходима мощность:

200 люкс/10 лм=20 ватт.

Площадь гаража у нас 24 м², значит, общая мощность ламп для такой площади должна составлять:

20х24=480 Ватт

Округлим до 500 Вт. Если будут использоваться лампы другого типа, то расчет нужно вести исходя из создаваемого ими светового потока (светоотдачи). Данные по светоотдаче для каждого из типов ламп я приводил в разделе выше.

Вот и весь расчет. Осталось только равномерно распределить полученные ватты по площади помещения, выбрав оптимальные места для установки светильников. Этим мы сейчас и займемся.

Предлагаемый расчет является упрощенным, поскольку не учитывается множество факторов: высота потолков, светоотражающая способность стен (светлые/темные) и пр. Тем не менее для организации качественного освещения гаража этого более чем достаточно.

Разновидности

Светодиодные светильники для гаража выбирают по габаритам, форме, способу подключения. Основные технические характеристики изделий следующие:

Способы подключения. Светодиодные лампы в гараж выбираются с учетом напряжения в сети. Если электропроводка на 220 вольт, то монтируются источники, рассчитанные на аналогичный показатель и с обычным цоколем. При отсутствии проводки подойдут модели в 12 вольт с блоком питания. Освещение сможет подаваться от электросети через блок или от аккумулятора.

Мощность. У отдельного светового элемента она бывает до 24 ватт, а яркость такая же, как у ламп накаливания до 150 ватт.

Правильная организация светодиодного освещения

При организации освещения в гараже требуется соблюдать определённую последовательность действий. Сначала рассчитывают необходимое число светильников, а затем определяет их расположение. Завершается подготовка к монтажу составлением схемы расположения электропроводки.

Расчёт необходимого количества света

Чтобы рассчитать количество светильников для гаража, можно воспользоваться стандартным методом вычисления.

Расчётная формула: P = (p×S)/n, где:

• P — освещённость помещения;
• p — мощность светового потока на 1 кв. м;
• S — площадь помещения;
• n — число светильников.

Данный метод сложен тем, что пользователю не всегда известны такие параметры как освещённость и мощность светового потока led-ламп. Гораздо проще вести расчёт по мощности.

Как рассчитать число светильников по мощности:

• Принимается, что на каждый 1 кв. м будет приходиться 4 Вт светодиодного освещения.
• Умножив площадь гаража на 4 Вт, вы получите общую мощность ламп.
• Осталось подобрать светильники — такие, чтобы в сумме их мощность составляла найденное выше значение:
  • допустим, для качественного освещения гаража требуется 100 Вт;
  • если решено устанавливать led-светильники мощностью по 10 Вт, потребуется купить 10 штук.

Как правильно располагать светильники: схемы освещения

Добиться равномерного освещения помогает продуманное расположение светильников и рациональная схема электропроводки.

Принципы размещения осветительных приборов в гараже:

• Потолочные led-светильники в гаражах большой площади рекомендуется устанавливать в два ряда — по краям потолка, с интервалами 1 м друг от друга и на расстоянии 0,5 м от стен.
• В гаражах с высокими потолками дополнительно устанавливают настенные светильники — накладные или врезные, высота от пола — 1,5-1,8 м.
• В небольших гаражах можно ограничиться настенными светильниками, отказавшись от потолочных моделей.
• Led-светильники в рабочих зонах располагают с учётом выполнения работ, стоит или сидит человек во время их выполнения — лампы должны находиться ниже уровня его глаз.
• Предотвратить случайные травмы от инструментов, лежащих на полу, поможет нижнее освещение — светильники располагают параллельно поверхности пола, на высоте до 0,4 м (такое решение также будет удобным, если гараж используется только для хранения автомобиля).
• Выключатели располагают на некотором удалении от ворот, окон и косяков, минимальное расстояние — 15 см
• Розетки располагают на расстоянии 60 см от уровня пола, не меньше.

Схему электропроводки в гараже составляют с учётом типа светильников (точечные/общие). На ней отметьте:

• где будет установлен распределительный щиток и счётчик, вводной автомат, автомат для общих розеток и для питания всей системы;
• места прокладки кабеля — на потолке и стенах;
• точки установки розеток, распределительных коробок, выключателей, понижающего трансформатора;
• места подключения общего и локального освещения;
• точки подключения к оборудованию (при необходимости).

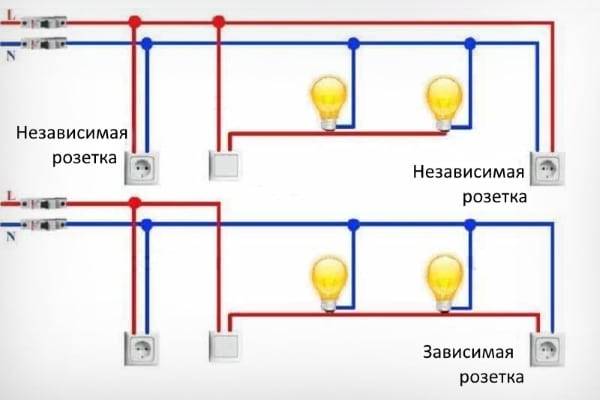

Ниже приведены три примера схем электропроводки:

Схема электропроводки гаража со смотровой ямы;

Схема электропроводки гаража без смотровой ямы;

Схема проводки гаража.

Проводка может быть скрытая или наружная. Скрытую монтируют до нанесения штукатурки. Также её можно расположить в межблочных щелях. Наружную проводку укладывают в гибкие пластиковые трубы или в кабель-каналы, защищающие её от случайных повреждений, влаги и грызунов.

Виды светильников для гаража по типам источника света

Построение гаражной системы освещения не должно быть сконцентрировано на одном конкретном виде светильников. Для комфортной работы за столом с инструментами подойдёт нейтральный белый свет, излучаемый светильником местного назначения. При этом общее освещение лучше выполнить в тёплых тонах. И наоборот, к примеру, масштабный ремонт автомобиля требует повышенной яркости в большей части площади гаража. В таких случаях от общего освещения потребуется мощный поток света с температурой 4000–5500°K.

С нитью накаливания

В эту группу входят светильники, оборудованные керамическим патроном под цоколь Е27 и Е40. В них все детали корпуса длительно выдерживают высокую температуру, которая возникает в процессе работы лампы накаливания. Им присущи два преимущества – низкая стоимость и стойкость к перепадам напряжения. В противовес этому идёт малый срок службы всего в 1 тыс. часов и низкий КПД не превышающий 5%.

Люминесцентные

Светильники для гаража с люминесцентными лампами пришли на смену осветительным приборам со спиралью. Конструктивно и по принципу действия они полностью отличаются от предыдущего типа. Люминесцентные лампы обладают в 3-5 раз большей светоотдачей, сроком службы от 6 тыс. часов и естественным белым светом, наиболее комфортным для работы с деталями.

Светодиодные

Светодиодные светильники для гаража настенного или потолочного типа с высокой степенью защищённости от пыли и влаги наиболее востребованы в организации освещения. Они отличаются особой выносливостью к любому внешнему воздействию и, благодаря наличию токового драйвера, устойчивы к броскам сетевого напряжения. Качественно собранная светодиодная лампа способно проработать более 10 тыс. ч. без существенной потери яркости. Из недостатков отметим по-прежнему высокую стоимость светодиодного оборудования и огромное количество подделок, из-за которых у людей сохраняется недоверие к этому виду продукции.

Разновидности ламп

Лампы накаливания

Как и виды обогревателей для гаража, существуют разные виды ламп. На сегодняшний день для освещения помещений гаражного типа применимы три вида ламп.

Первым и самым дешевым видом считается обыкновенная лампа накаливания. Ее главным и единственным преимуществом является низкая розничная цена, во всем остальном она проигрывает своим конкурентам.

Она обладает незначительным сроком службы, по сравнению с диодными и энергосберегающими светильниками. Выделяется огромным потреблением электроэнергии и вдобавок имеет неравномерную степень освещенности (световой поток рассеивается неравномерно от элемента излучения светового пучка). В период перегорания возникает кратковременная искра, которая может привести к пожару, поэтому пожаро безопасной ее назвать нельзя.

Лампы дневного освещения. Их главное преимущество, это пониженное потребление энергии и хорошее распределение светового потока. Люминесцентные лампы распространены такого вида: потолочные и настенные.

Люминесцентные лампы

Слабыми сторонами данных светильников считаются следующие моменты как, крайняя восприимчивость к напряжению (при пониженном варианте значения источник будет гореть очень тускло), во время отрицательной температуры лампа, скорее всего не загорится. Внутри колбы присутствует ртуть, а она, при разбитии колбы, может нанести значительный вред здоровью. При утилизации вышедших из строя ламп ее нельзя просто выкидывать, а нужно сдать в специализированные организации.

Диодные светильники это последнее слово в индустрии света могут быть встраиваемые в любую плоскость (от потолка до пола). Обладают существенными отличиями от других видов световых элементов, эти отличия мы рассмотрим более детально.

Светодиодные лампы
