Теплый пол в гараже: какой лучше и как сделать своими руками с видео

Преимущества и недостатки

Выбирая тип отопления, обращают внимание на плюсы и минусы выбранной технологии. Теплый пол привлекает из-за:

равномерного прогрева поверхности пола. В гараже часто проводят ремонтные работы, и бывает нужно осмотреть дно автомобиля. Удобно и не опасно для здоровья лечь на теплый пол;
экономия электроэнергии, если использовать для нагрева газовые и твердотопливные котлы;
достаточно простого утепления стен и крыши, чтобы зимой температура не опускалась ниже 15 °С, что является предельной низкой температурой, по санитарным нормам, для мест стоянки автомобиля. Создается микроклимат, препятствующий образованию ржавчины на кузове и другим поломкам. Прогревается слой воздуха, находящийся ближе всего к автомобилю;
разнообразие систем отопления для пола.

Хотя теплый пол хорошо поддерживает температуру в помещении, есть у него технические недостатки:

распределение нагрузки – пол в гараже постоянно испытывает повышенное давление из-за веса машины. Необходимо тщательно рассчитать нагрузку и правильно его смонтировать, чтобы давление от колес не нарушило его работу;
проблема ремонта. Вся система отопления расположена под полом, и в случае поломки его придется полностью демонтировать.

Укладка теплого пола на антифризе

Недостаток водяного пола в достаточно высокой температуре замерзания теплового носителя. Если зимой помещение регулярно не протапливать и не сливать воду из труб, возможно их промерзание и повреждение. Решается проблема заливкой в систему антифриза. В зависимости от добавок, его температура замерзания – от -65 до -30 °С.

Укладка покрытия ничем не отличается от работ для обычного водяного пола. Такая система требует установки более производительного насоса, чтобы жидкость беспрепятственно циркулировала. Вместо воды заливают антифриз. Жидкость делают на основе двух веществ: этиленгликоля или пропиленгликоля. Второй более дорогой.

Монтаж теплого пола на антифризе стоит дороже, чем водный аналог. Требуется выбор более дорогостоящего оборудования, но система окупится «дешевым», в сравнении с другими типами, отоплением.

Технология монтажа теплого электрического пола

Как сделать электрический теплый пол в гараже? Рассмотрим основные рабочие этапы.

Подготовка основания

Сначала необходимо изучить правила безопасности. После этого проводятся определенные мероприятия. Как правило, пол в гараже земляной, поэтому его предварительно необходимо утеплить, чтобы минимизировать тепловые потери.

Теплоизоляция

Если этим условием пренебречь, то потеря тепловой энергии достигнет тридцати процентов.

Для начала на грунтовом основании устраивается гравийная подушка, высота которой достигает двадцати пяти сантиметров. Гравий разравнивается и тщательно трамбуется. После этого по такому же принципу устраивается семисантиметровая подушка из песка. Сверху устраивается стяжка из бетонной смеси, которая заливается по арматурному каркасу.

Следующий этап – укладка теплоизоляционного материала. Он может быть разным, но в случае с гаражным полом специалисты рекомендуют использовать полистирольные листы либо пеноплекс. Толщина слоя может варьироваться от четырех до девяти сантиметров, и зависит это от климатических условий вашего района.

Верх теплоизоляционного слоя укрывается полиэтиленом. Заключительный шаг – заливка песчано-цементной стяжки. Поверхность ее должна получиться ровной, без резких перепадов по высоте. Устройство теплоизоляционного слоя закончено.

Монтаж нагревательных элементов

В этом случае соблюдается следующий алгоритм действий:

размечаем места установки стеллажей и верстака для хранения запчастей и инструментов;
от всех стен откладываем по 4 – 9 см;
в месте установки терморегулятора делаем отметку, от нее вертикально проводим линию к поверхности пола. Как правило, устройство монтируется на тридцатисантиметровой высоте;
по разметке штробим стену, устраиваем выемку под корпус терморегулятора;
фиксируем коробку, подводим силовой кабель;

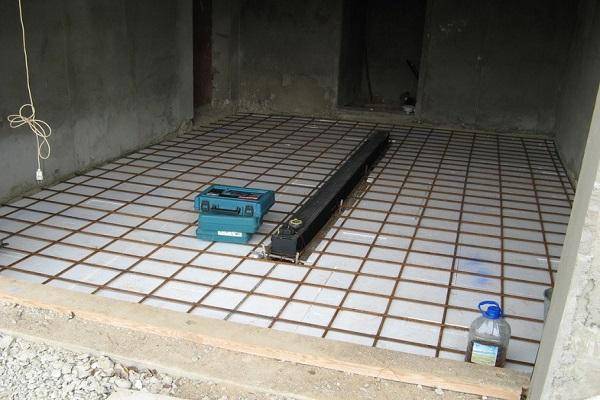

на полу устраиваем сеточку из металлических прутьев;
определяемся, с каким шагом будет выполняться укладка кабеля. Можно воспользоваться формулой: Шаг = (100 * П) / Д (см), в которой «П» – площадь обогреваемого пола, «Д» – длина электрокабеля;
провод выкладывается «змейкой»;
не рекомендуется сгибать кабель под острым углом или повреждать его;
уложенный кабель фиксируется стяжками из пластикового материала.

Подключение

Охлажденный провод подводится к монтажной коробке, при этом муфта должна размещаться на полу.

От терморегуляторной коробки прокладывается гофрированная труба, диаметр которой около 1.7 см. ее подводят к месту обогрева на расстояние, не ниже 45 см, и лучше это сделать ближе к центру, среди образованных кабелем витков. Резкие изгибы на трубке не допускаются.

Один конец трубки заматывается изолентой и закрывается заглушкой, чтобы создать защиту от проникновения внутрь раствора.

Монтаж электрического теплого пола в гараже

Температурный датчик заводится в трубу почти полностью. Штроба замазывается штукатурным раствором.

Система подключается к источнику электрической энергии. Если ваших знаний для этого недостаточно, пригласите специалиста.

Заливка стяжки

Остается выполнить заливку стяжки теплого пола в гараже. Рекомендуется устроить равномерный слой толщиной не менее 50 мм. Для этого используем раствор, три части которого составляет песок, и одну – цементный материал. Для улучшения пластичности в смесь добавляются пластификаторы и фиброволокна. При желании готовую сухую смесь можно приобрести в магазине строительных материалов. Останется только заливать воду и замешивать раствор.

Как только стяжка высохнет, можно укладывать облицовочную плитку.

Как сделать водяной теплый пол в гараже самому

Обустройство водяного пола в гараже уместно, когда можно подключить его к отопительной системе. В остальных случаях нужен автономный котел, а затраты на его покупку могут не оправдаться.

Материалы и инструменты

Для монтажа водяного теплого пола обычно используют металлопластиковые трубы. Оптимальное сечение 16 мм. Кроме труб, потребуются:

насос, мощность от 1,5 кВт;
термостат;
трехходовой клапан;
фитинги;
теплоизоляционная трубка;
вентили для подачи и слива теплоносителя;
шланг подвода;
сервопривод;
два автоматических воздухоотводчика;
перфоратор;
кусачки;
уровень;
канцелярский нож;
крепежи;
гидроизоляция;
утеплитель;
арматура;
материалы для стяжки.

При подготовке чернового пола для укладки труб нужно учитывать, что перепады не должны превышать половины их диаметра

Подготовительные мероприятия

Если делать теплый водяной пол в гараже по грунту с нуля, то начинают с черновой стяжки

Перед ее заливкой важно подготовить несколько слоев:

10 см песчаной подушки;
10 см щебня;
слой утеплителя, если использовать пенопласт, то достаточно 10 см;
гидроизоляционный слой – обычно используют полиэтиленовую пленку или рубероид;
арматура.

Все эти слои необходимы для снижения теплопотерь. Если бетонный пол в гараже уже есть, то следует очистить и выровнять поверхность. Гидро- и теплоизоляцию делают аналогично подготовке к монтажу электрического пола. Вместо полиэтиленовой пленки, лучше использовать рубероид, обрабатывая швы мастикой из битума.

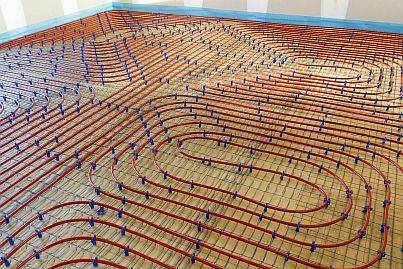

Этапы монтажа

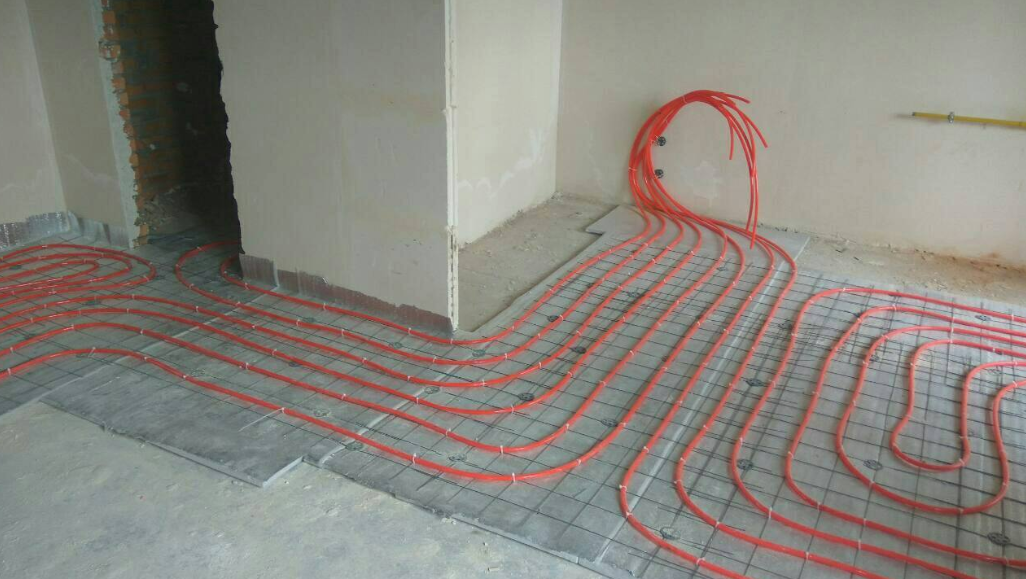

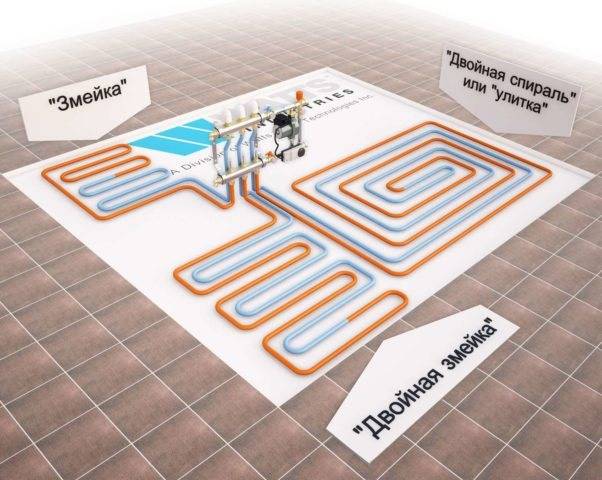

Трубы для водяного пола в гараже можно укладывать разными способами:

змейка – параллельное размещение, для фиксации использовать хомуты или проволоку;
спираль – более качественный прогрев, монтаж сложнее, схема рекомендована для больших площадей.

Выбор схемы укладки факторов зависит не только от площади, но и присутствующих энергоресурсов Основные этапы монтажа водяного теплого пола в гараже под стяжку:

Сделать разметку для укладки труб.
Смонтировать обрешетку на пластиковых подпорках. Расстояние до утеплителя 3-4 см.
Укладка труб по разметке. Фиксировать хомутами или скобами с шагом 30-40 см, на поворотах 15 см.

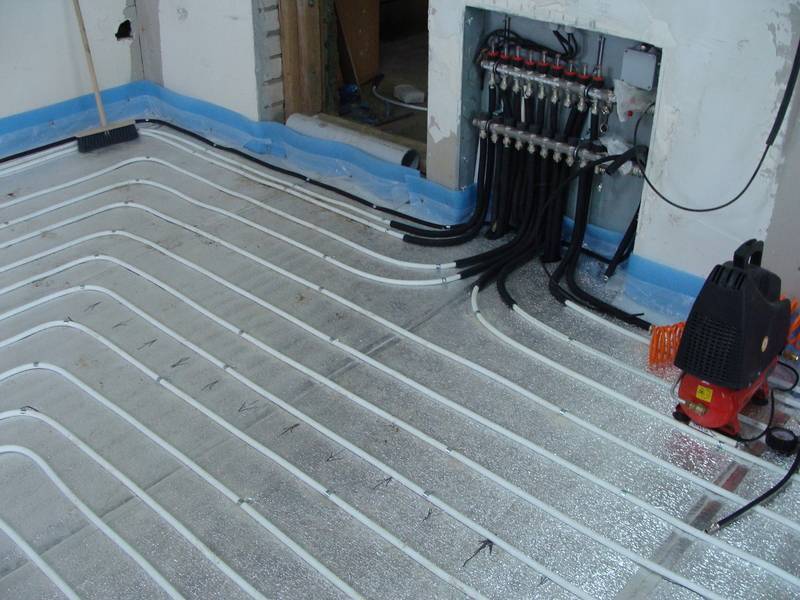

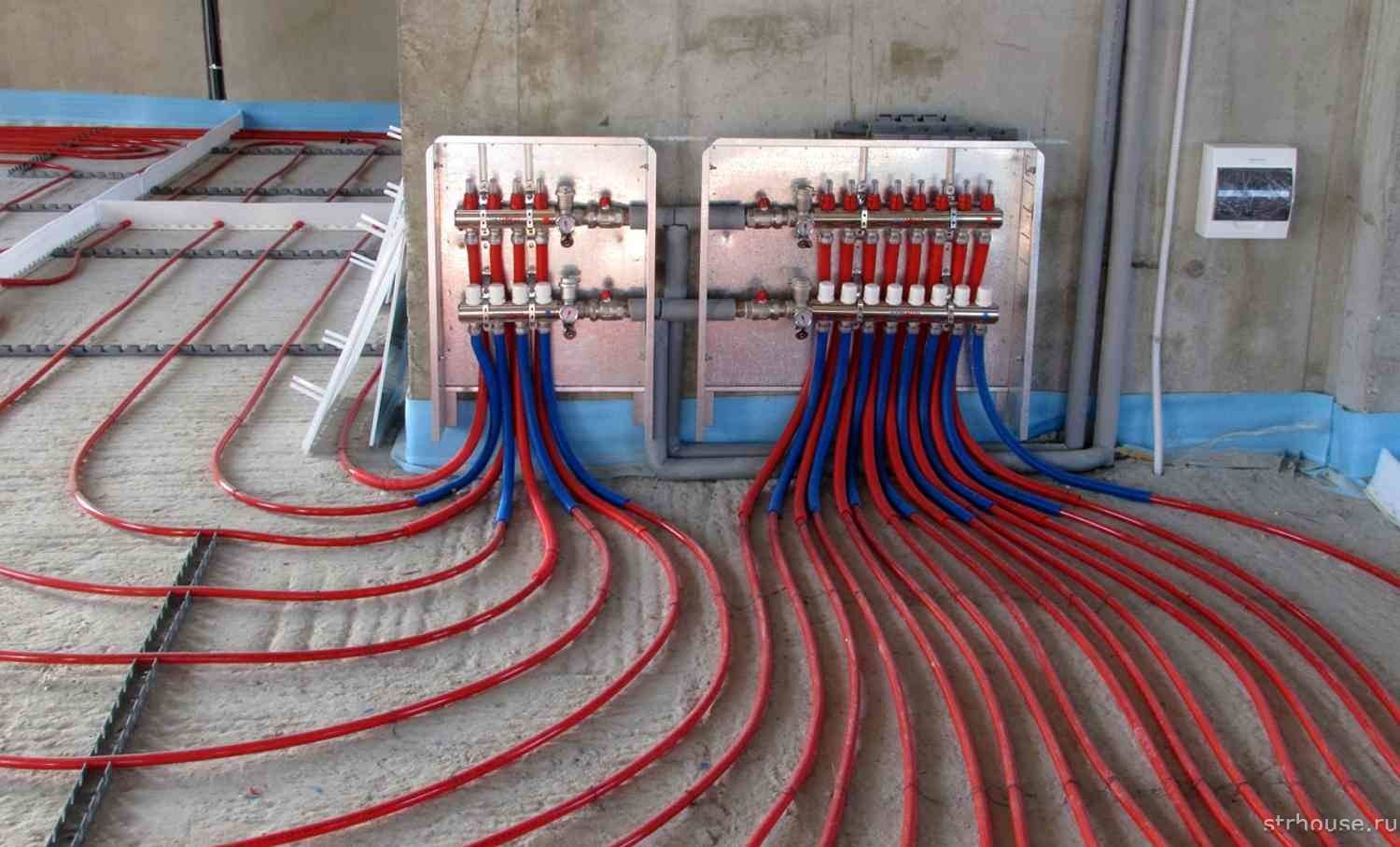

Установить коллекторно-смесительный узел, подсоединить к источнику подачи воды – котлу или отопительной системе.
Трубу каждого контура обеими концами подсоединить к вентилям, используя фитинги.
Проверить работоспособности и герметичность системы. Давление установить вдвое выше рабочего, наблюдать сутки.

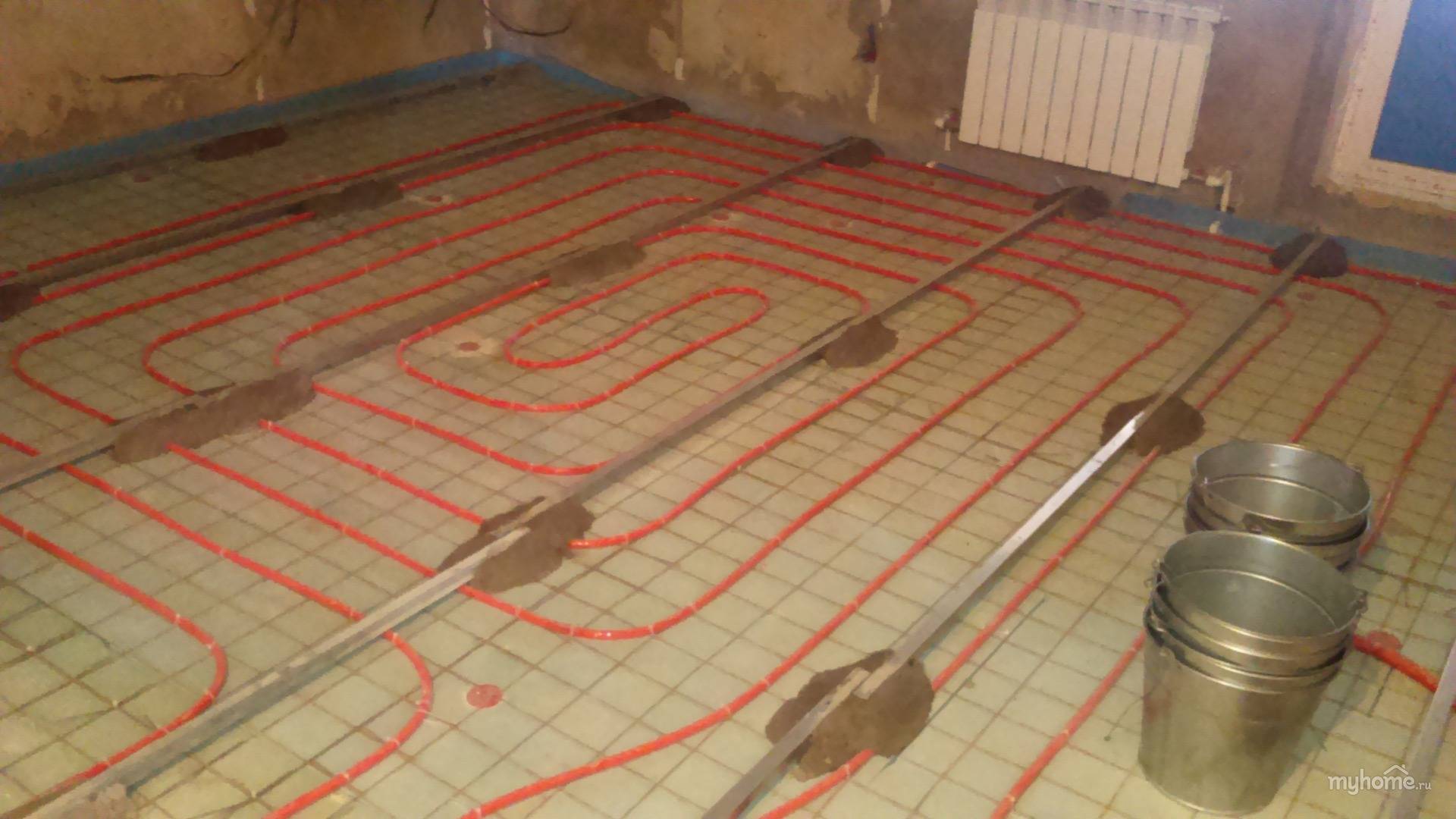

Залить стяжку.

Между витками делать расстояние 10 см. В центре помещения трубы можно размещать реже, чем вблизи ворот и стен. На конце шланга закрепить теплоизоляционную трубку с фитингом, чтобы подключить его к коллектору.

Регулировку, подачу горячей воды и вывод отработанного теплоносителя обеспечивают коллекторно-смесительный узел. Можно купить готовую конструкцию или собрать ее самостоятельно. Для коллектора в гараже нужно обустроить специальный шкаф, оптимальный размер его 50Х50Х15 см (ШВГ).

Замечание! Включение системы допускается только после полного высыхания бетона. Лучше выждать месяц.

В качестве теплоносителя для водяного пола можно использовать антифриз, но производительность насоса должна быть выше

Технология укладки электрического пола

Решив монтировать электрический теплый пол в гараже, нужно продумать все возможные варианты экономии электроэнергии

Для этого обращают внимание на площадь помещения, уже существующее утепление, качество теплоизоляции дверей и окон, а также тип пола. Чем меньше утечка тепла, тем меньше потребуется расходовать электричества для полноценного обогрева

Инструменты и материалы

Подготавливая необходимые инструменты и материалы для укладки ТП в гараже, первое, на что обращают внимание — нагревательный элемент. Есть несколько вариантов:

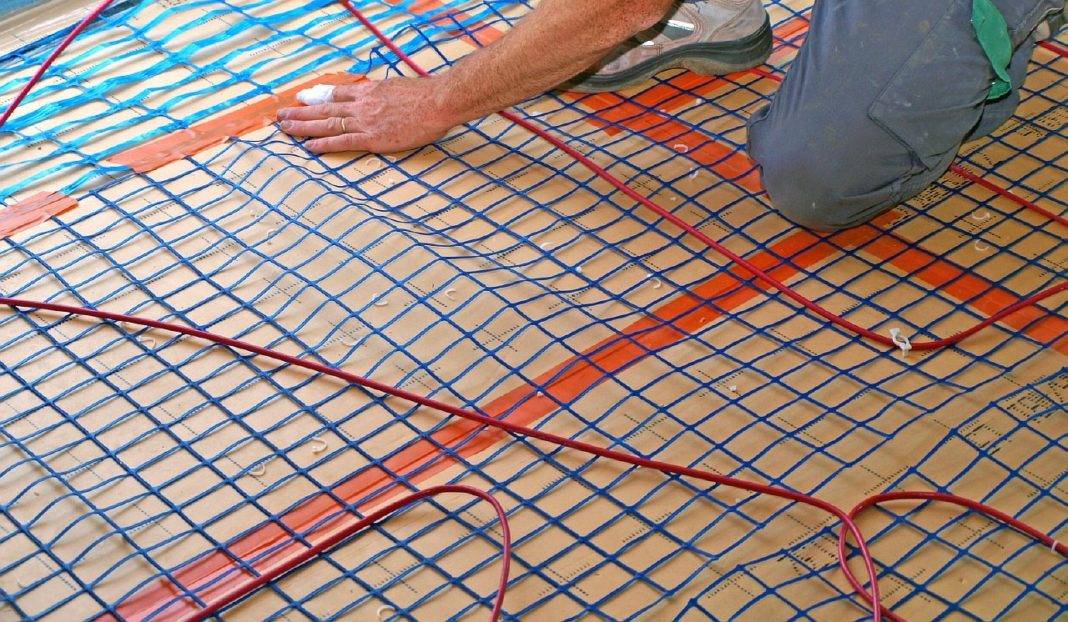

нагревательный мат — полностью готовая к монтажу гибкая лента, с вплетенными жилами;
резистивный кабель — представляет собой одно- или двухжильный элемент, который нагревается до определенной температуры;
саморегулирующийся нагревательный элемент. Монтаж такого кабеля рационален лишь в том случае, ели между полом и установленными на него предметами будет воздушный зазор для отвода тепла;
инфракрасный кабель с пленкой — состоит и двух слоев плотного полиэтилена, между которыми уложены нагревательные элементы;
инфракрасный стержневой — состоит из гибких стержней-излучателей, уложенных между двумя проводниками с шагом 9-10 см.

Кроме нагревательных элементов понадобятся следующие материалы:

соединительные провода;
механический или электронный терморегулятор;
УЗО
заземляющий кабель;
демпферная лента;
материалы для стяжки;
крепежные элементы.

Из инструментов будет необходимо:

перфоратор;
зубило;
ножницы по металлу;
набор отверток;
рулетка;
уровень;
нивелир.

Когда все необходимое под рукой, можно приступать к подготовке пола.

Подготовительные работы

Любой гараж стоит на грунте, поэтому чтобы часть тепла не уходила в землю, пол нужно подготовить.

Заливают первый слой стяжки, делая его максимально ровным

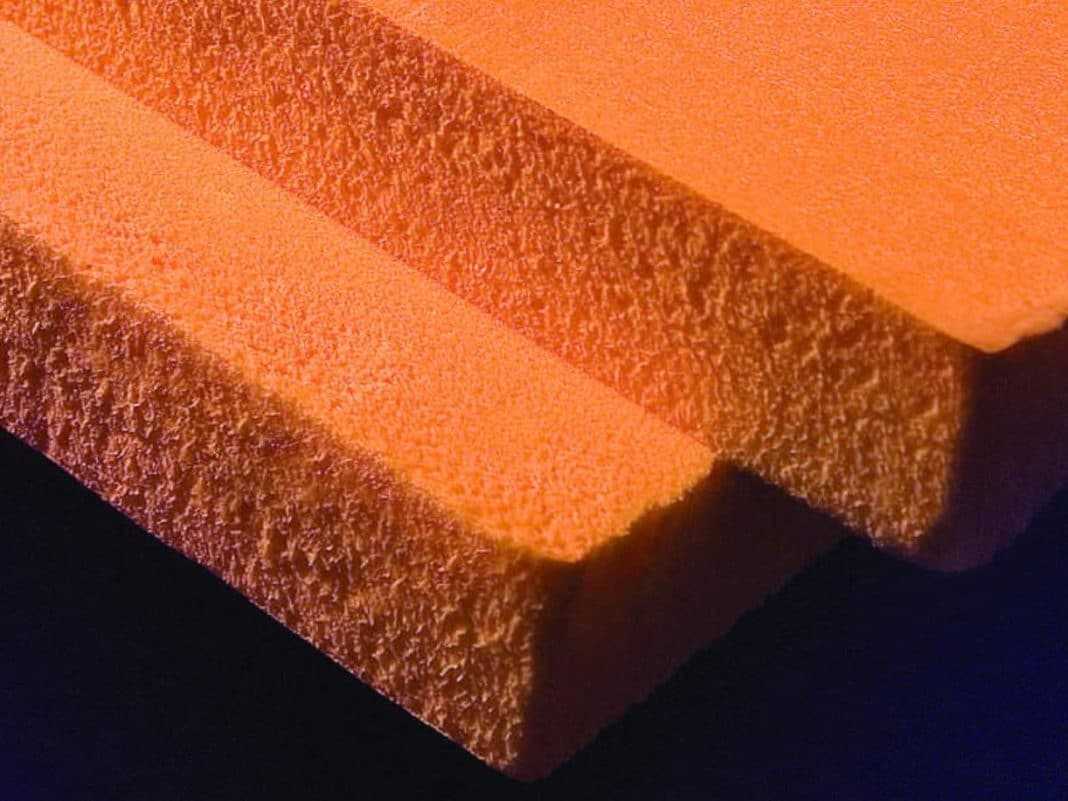

После высыхания первого слоя укладывают слой теплоизоляции из пеноплекса или полистирола. Слой делается 7-10 см.
Если используется нагревательный кабель, то под него монтируется лента для надежной укладки провода. Если применяются маты, то приклеивать ленту не обязательно.

В подготовительные работы входит утепление пола пеноплексом

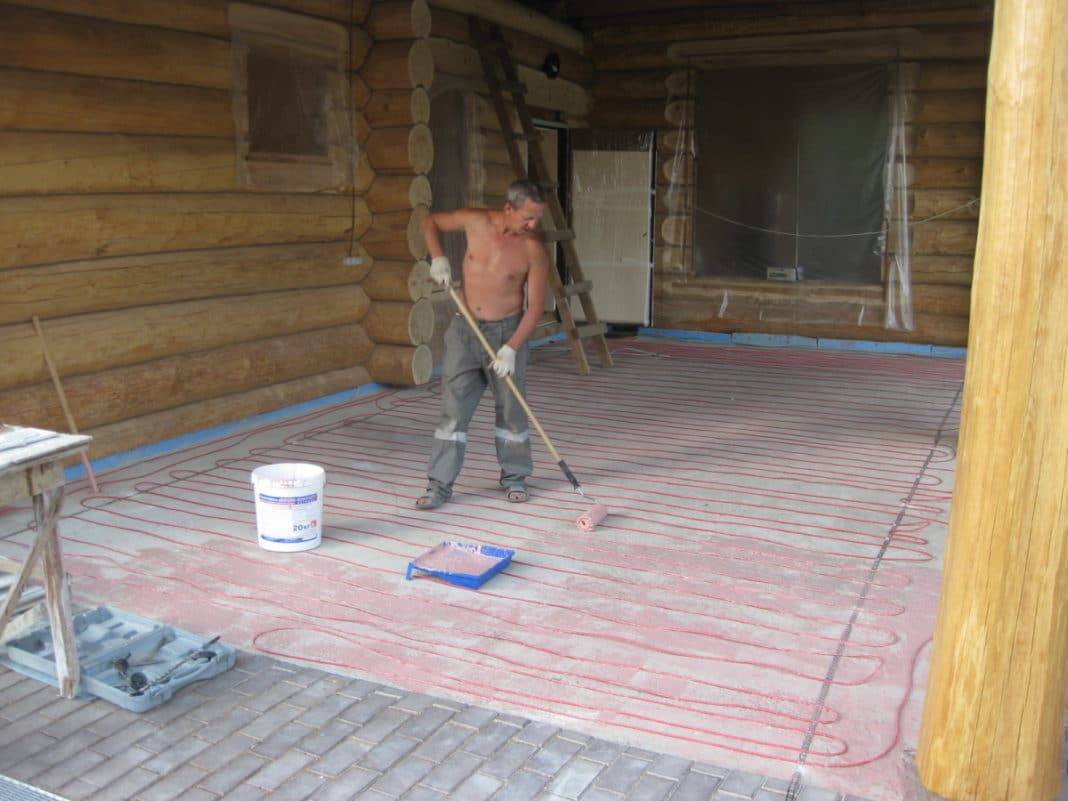

Греющий провод укладывается зигзагом с шагом 25 см. Пересечение и загибание прогревающего кабеля недопустимо.

Инструкция по монтажу

С монтажом теплого пола в гараже своими руками справиться возможно каждому, даже без опыта работы. Нагревательный кабель укладывается, как описано выше и фиксируется с помощью специальных зажимов на монтажной ленте. Витки провода укладываются параллельно друг другу без чрезмерных натяжений.Битумной мастикой изолируют места соединения проводов и контактов.

После того, как нагревательные элементы будут уложены, нужно установить термодатчик. Для этого в теплоизоляции на расстоянии около 50 см от стены и 30 см от пола делается небольшое углубление, в которое закладывается гофрированная труба диаметром 2 см. В нее и помещается терморегулятор. Труба позволяет заменять датчик после заливки стяжки.

Подключения элементов теплого пола выполняется медным проводом. Включение системы в сеть возможно только через собственный выключатель дифференциального тока. После подключение система проверяется на работоспособность. Если все работает исправно, заливают финишный слой стяжки.

Виды тёплых полов

Тёплые полы бывают — водяного и электрического типа, они различаются по способу обогрева, конструкции и технологии возведения.

Ниже мы подробно разберем каждый вид, их преимущества и недостатки, представим инструкцию, как самостоятельно произвести укладку.

Водяные

Водяной пол — сооружение из труб (металлопластиковых или стальных – узнайте какие трубы лучше выбрать и почему), по которым движется нагретый теплоноситель. Конструкция подключается к центральной отопительной системе или к источнику питания автономного типа (газовые, электрические или твёрдотопливные котлы).

путём заливания бетонной стяжки;
настильным способом.

Такой обогрев способен равномерно прогревать бетон, нет трат на электричество. Однако есть дополнительные расходы — на покупку насоса и котла (при автономном подключении). А если устройство долго не включается, то жидкость в трубах замёрзнет, и это приведёт к выходу из строя всей конструкции.

Электрические

Электрические системы работают от электроэнергии. Они бывают:

кабельные — элементом нагрева выступает кабель, одно или двужильный, или саморегулирующий;
инфракрасная плёнка, источник тепла — карбоновый излучатель, который испускает инфракрасные лучи.

Плюс электрических видов — нет опасности протечки. При укладке инфракрасной модели — это ещё и лёгкость монтажа. Из недостатков — расходы на энергию.

Технология монтажа

Кабельный обогрев

Итак, для того чтобы сделать электрический теплый пол на стене своими руками, Вам нужно будет выполнить следующие этапы:

Утеплите внутреннюю часть поверхности вспененным полиэтиленом с фольгированной основой.
Закрепите металлическую сетку на стенке с помощью дюбелей. Вместо сетки можно также использовать монтажную ленту, как на фото ниже.
Произведите установку нагревательных элементов, зафиксировав их механическим способом.
Подключите термодатчик и терморегулятор. Подсоединять провода к сети 220 Вольт не нужно.
Покройте так называемые теплые стены слоем черновой штукатурки.
Когда первый слой застынет, нанесите чистовой слой, зашпаклюйте его и переходите к декоративной отделки стены.
Через 4 недели можете смело включать подогрев и проверять, насколько он эффективен.

Обращаем Ваше внимание на то, что для укладки плитки поверх теплого пола нужно использовать специальный плиточный клей, иначе через время Ваша декоративная отделка попросту начнет сыпаться. Если же поверх кабельного обогрева стен Вы решите сделать гипсокартонную отделку, тогда технология монтажа еще проще. Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте

Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте

Если же поверх кабельного обогрева стен Вы решите сделать гипсокартонную отделку, тогда технология монтажа еще проще. Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте.

Видео инструкция по укладке термоматов:

Инфракрасная пленка

Установить инфракрасный теплый пол на стену гораздо проще. Обычно такой вариант используют на балконе, который отделывается вагонкой либо гипсокартонными плитами. В этом случае Вы должны учитывать важный нюанс – использовать фольгированную теплоизоляцию категорически запрещено. Если Вы хотите дополнительно утеплить лоджию, лучше подыскать альтернативный теплоотражатель без применения фольги.

После укладки теплоотражающего слоя Вам нужно сделать каркас под крепление отделки и закрепить пленочное покрытие в подходящих местах. Далее подключите провода и заизолируйте оголенные контакты. Последнее, что останется выполнить – подключить термодатчик и терморегулятор. После проверки отопительной системы можете сразу же ее включить.

Учитывайте важный нюанс – поверх пленочного покрытия нельзя наносить плиточный клей. Укладка инфракрасного теплого пола выполняется только «на сухую»!

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о том, как сделать теплый пол на стене своими руками. Рекомендуем все же выбрать альтернативный вариант отопления в доме либо квартиры, т.к. у такой системы больше минусов, чем плюсов!

Будет интересно прочитать:

Расход электроэнергии теплым полом
Почему срабатывает автоматический выключатель
Монтаж теплого плинтуса своими руками

Делать или не делать?

С одной стороны, вы получаете возможность поддерживать всегда комфортную температуру в гараже даже в самый морозный период. При этом тепло будет распределяться равномерно по всей площади помещения, что невозможно при использовании автономных конвекторов.

Однако у всего есть и обратная сторона: из-за разницы температур на воротах будет появляться изморозь, а внутри помещения неизменно будет появляться конденсат. Также имеет смысл использовать в гараже теплый пол, если вы часто его используете. Периодическое включение не даст ощутимого результата по прогреву, и потенциально высокий КПД системы останется нереализованным.

И еще один момент, не менее важный: все монтажные работы должны быть проведены в полном соответствии с требованиями СанПина. Поэтому внимательно их изучить — обязательная ваша задача.

Основные технические требования при монтаже

Коротко рассмотрим, какие требования следует соблюдать при устройстве той или иной отопительной системы в гараже.

Водяного пола

В этом случае еще на стадии строительства гаража следует предусмотреть устройство утеплительного слоя. Придется дополнительно потратиться на подвод воды и приобретение необходимого оборудования.

Заранее необходимо спланировать расположение отопительного прибора, который займет часть места в гаражном помещении.

Электрического

Перед монтажом этой системы следует определиться, какие функции будут на нее возложены. Как правило, она представляет собой единственный источник тепла. Поэтому при выборе комплекта следует ориентироваться на площадь, указанную в документации. Кроме этого, следует учесть отношение всей площади гаража к обогреваемым участкам и мощность отопительной системы на 1 кв. м.

В принципе, любая система теплого пола, используемая в гараже, должна соответствовать следующим требованиям:

обеспечивать равномерность прогрева всего помещения от пола к потолку;
в случае возникновения такой необходимости прогрев должен прерываться автоматически;
система должна отличаться простотой монтажа и эксплуатации;
оборудование не должно занимать полезную площадь пола;
обогревательная система должна в полной мере соответствовать требованиям безопасности.

Укладка электрического теплого пола в гараже

Укладка теплого пола на антифризе

Монтаж теплых полов

Может быть интересно

Система водяного отопления полов представляет собой спиралевидную конструкцию металлопластиковых труб, утопленных в стяжке. Если гараж пристроен к дому, то проводится врезка конструкции в центральную систему отопления. Если гараж стоит автономно, то необходимо предусмотреть подключение к котлу.

Подготовка

Первоначально продумывается схема подключения отопительной конструкции пола к системе отопления дома, выбирается место для установки распределительного узла. После того необходимо измерить площадь гаража для расчета длины труб и выбора водяного насоса подходящей мощности.

Также необходимо подготовить подушку для металлопластиковой конструкции водяного утеплителя пола. Необходимо провести теплоизоляцию, так как грунт забирает много тепла. Для этого делает черновую стяжку бетоном, она не должна иметь перепадов по высоте больше 0,5 диаметра трубки для предотвращения появления воздушных пробок в ней. После застывания стяжки ее выкладывают специальным теплоизоляционным материалом с выступами на верхнем слое.

Выступы располагаются в шахматном порядке и между ними выкладываются трубы. Если применяется пеноплекс в качестве теплоизоляции толщиной до 5 см в зависимости от минусовой температуры на улице, тогда поверх него для фиксации труб кладется монтажная сетка. Вдоль стен помещения проклеивается демпферная лента для компенсации расширения напольного покрытия под воздействием тепла.

Монтаж и испытание системы

При монтаже трубы укладывают спиралью для обогрева большой площади или змейкой, то есть параллельно друг другу. Поврежденные трубы требуют своевременной замены. После соединения труб в единую систему, водяной пол необходимо испытать. Для этого в насосе устанавливается высокое давление, и систему не трогают 24 часа.

По истечении одного дня необходимо убедиться, что давление выровнялось не ниже рабочего и на полу не образовалось никаких следов давления системы, он ровный. После двух дней работы системы необходимо убедиться, что она держит рабочую температуру. Дале проводится стяжка полов.

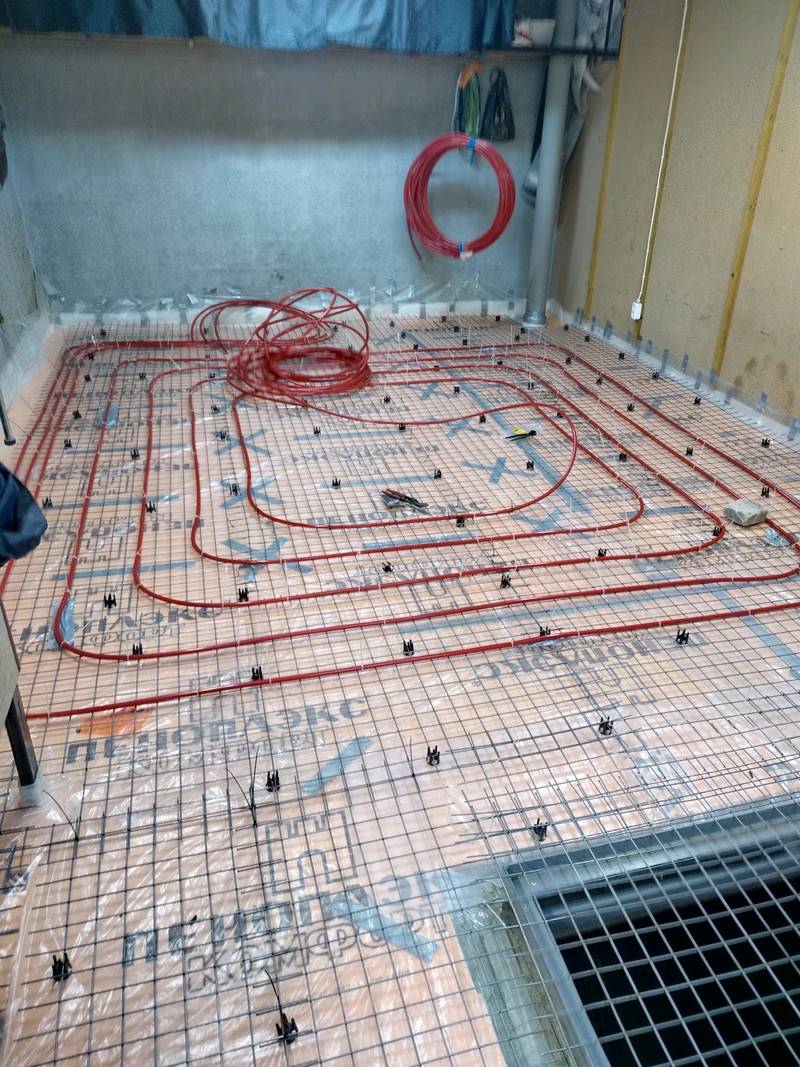

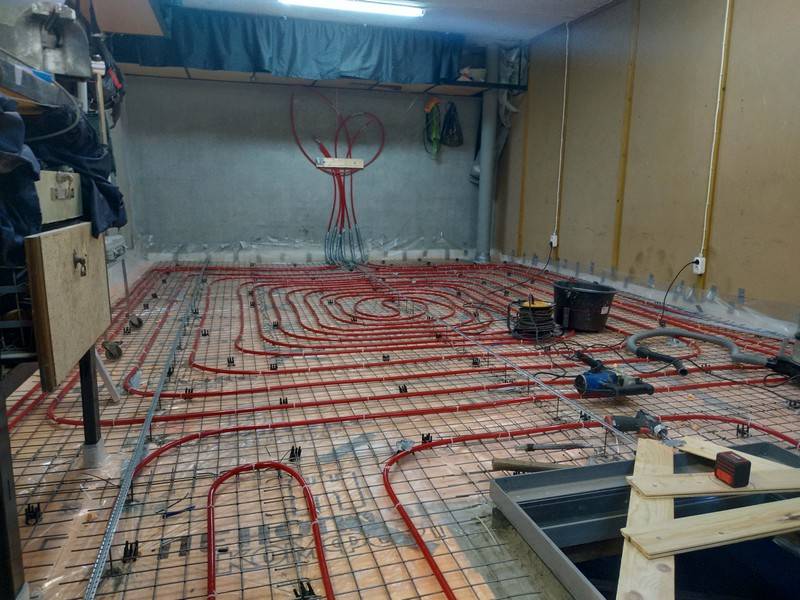

Теплый пол в гараже с ямой

Стяжка

При стяжке температура труб должна соответствовать температуре помещения, и система должна быть под рабочим давлением

Обратите внимание, какая температура для проведения стяжки указана на пакете и старайтесь ее придерживаться

Слой стяжки зависит от нескольких факторов:

вес автомобиля;
осуществление ремонтных работ;
толщина слоя теплоизоляции.

Толщина слоя стяжки варьирует до десяти см. Эксплуатируют теплый пол после полного застывания стяжки. Хорошо просохнет стяжка за три недели. Сверху на бетонную стяжку укладывают керамическую плитку.

Последние статьи

23.05.2023
Немецкие кухни Nolte Kuchen премиум класса: в чем преимущества

17.05.2023
Изготовление трубопроводной арматуры — особенности процесса

13.05.2023
ООО “ИНЖСТРОЙ-С”: профессиональное производство металлоконструкций для промышленных и сельскохозяйственных зданий

11.05.2023
Бюджетный новый пол в квартире своими руками

06.05.2023
Как выбрать идеальную мебель для офиса: советы и рекомендации

03.05.2023
Резиновая крошка из переработанных изделий – применение и преимущества

02.05.2023
Без возрастных ограничений: Истории успешных моделей старшего возраста

28.04.2023
Труба Б/У: особенности и преимущества металлопроката

Все статьи

Правила подготовки основания

Чаще всего под полом гаража расположен грунт, поэтому перед тем как сделать теплые полы от водяного отопления или от электричества следует уделить внимание теплоизоляции. Дело в том, что неправильное утепление может привести к значительным потерям тепла, до 30%, которые связаны с прогревом грунта

Процесс утепления выглядит следующим образом:

Грунт тщательно выравнивают и уплотняют.
Поверх него заливают черновую бетонную стяжку

Важно контролировать этот этап, чтобы поверхность была максимально ровной без резких перепадов по высоте.
Стяжку оставляют для застывания, после чего выполняют укладку теплоизоляционного материала.

Технология укладки электрического теплого пола в гараже

Электрический теплый пол в гараже лучше делать под стяжку. Деревянный настил не рекомендован из-за горючести материала, низкой теплопроводности и склонности к усыханию.
