Распашные ворота: как сделать упор своими руками?

Засов своими руками

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

• Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
• Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
• Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Разновидности запорной фурнитуры

Изготовление ворот из пиломатериала

Стопор-упор

Металлический фиксатор изготовленный из труб

Простое приспособление, которое может использовать тот, у кого ворота обшиты деревом. Для изготовления его своими руками понадобится деревянный брусок и форточная петля. Один конец петли жестко закрепляется на конце бруска, другой – подвижно на створке ворот.

Можно сделать и металлический аналог данного приспособления, состоящий из трубы, подвижно закрепленной на створке. В нерабочем положении труба поднимается вверх, и здесь удерживается веревочной петлей. Чтобы зафиксировать ворота, достаточно опустить трубу. Для увеличения площади упора верх трубы следует срезать под углом.

Фиксатор-ловушка

Такое приспособление отличается от тех двух, которые описаны выше, довольно сложной конструкцией. Изготовить его своими руками уже не так просто. Усложняется процесс изготовления тем, что фиксация открытых ворот осуществляется автоматически, но зато такие стопоры гораздо удобнее в использовании. Ведь достаточно довести до них створку, и они ее сами надежно зафиксируют.

Итак, для изготовления фиксаторов-ловушек потребуются металлическая труба с прямоугольным сечением 5х3 см и прямоугольная пластина со сторонами 30 см и 5 см.

Подготовив эти материалы, можно приступать к работе, которая обычно проходит в четыре этапа:

• Первый этап — установка профтрубы. Сначала выкапывается яма, затем в нее строго вертикально ставится труба. Пустое пространство вокруг на глубину примерно 40 см заливается бетонной смесью. Предварительно в профтрубе необходимо просверлить отверстие для прикрепления металлической пластины, которая в будущем будет выступать в качестве фиксатора.

• Второй этап — работа с пластиной. В ней нужно просверлить пару отверстий, а один край необходимо загнуть под конус и прикрепить с помощью сварки небольшую накладку, выступающую за край пластины примерно на 2 см. В итоге должен получиться элемент, внешне напоминающий крюк. Что касается двух отверстий, то одно из них должно быть проделано в центре пластины, а другое — с края. С помощью одного из них пластина будет прикрепляться к трубе, а второе отверстие нужно для пружины.

• Третий этап — прикручивание фиксатора к профтрубе. Убедившись, что труба, закопанная в грунте и залитая бетонной смесью, стоит строго вертикально, можно присоединять к ней фиксатор, который был изготовлен ранее. Это делается с помощью болта. После этого к нижней части трубы нужно приварить металлическое кольцо. Один из концов пружины, предназначенной для возвращения приспособления в исходное положение, должен цепляться за это кольцо.

• Четвертый этап — присоединение специального стопора, необходимого для удержания пружины в горизонтальном положении. Этот стопор можно изготовить из кусков металла, оставшихся после выполнения каких-либо других работ. Для того чтобы открытые створки ворот зафиксировать в нужном положении, их нужно лишь придавить к созданной конструкции.

Установка ручки на дверь

Нередко возникают случаи, когда сломалась дверная ручка, а замок работает отлично и менять его целиком не целесообразно и не дешево. Большинство дорогих замков импортного производства комплектуются фурнитурой по отдельности: корпус замка, цилиндр и ручки. Поэтому, установка ручки в дверь отдельно, позволит существенно сэкономить. При установке новой ручки в дверь с замком, заказчику необходимо определиться с фирмой-производителем, цветовым решением и моделью: на планке или раздельная. Однако, если сломалась ручка на планке, то и устанавливаемая модель должна быть на планке.

Установка ручек на железную дверь имеет свои особенности:

• модель новой ручки должна быть не меньше старой, иначе останутся видны старые отверстия;
• при установке дверной ручки большей ширины необходимо просверлить новые отверстия для стяжек или винтов;
• квадрат или поворотный механизм в ручке не всегда совпадает со старыми размерами, придется обрезать.

Наши работы: Монтаж дверной ручки на планке вместо установки раздельной ручки на розетке Внимание. Главным критерием для подбора размера ручки на планке под ваш замок является межосевое расстояние между ручкой и замочной скважиной

Шпингалеты – просто и надежно

Минус такого запора в том, что он не обеспечивает плотное прилегание створок. Но такой тип задвижки надежен и долговечен, практически не ломается.

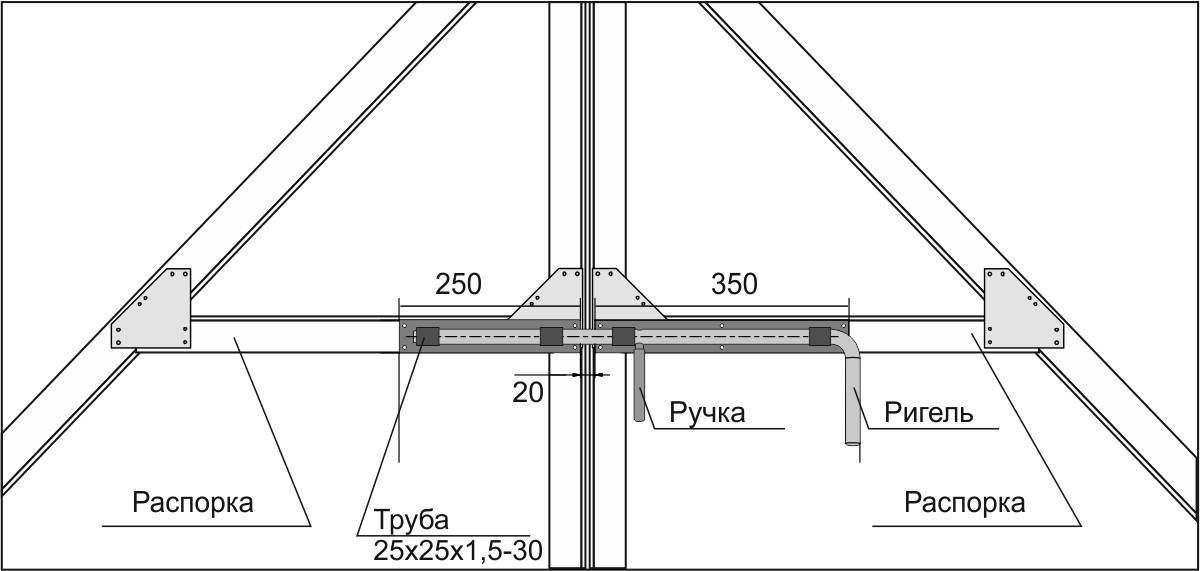

Шпингалет – это металлический стержень с упором, который ездит по рейке. Шпингалет стоит недорого, а простой механизм можно сварить из обычного железного прутка.

Как сделать простой шпингалет:

• нужно два металлических прутка (диаметр больше 10 мм);
• к пруту крепим ручку. Для горизонтального шпингалета ручку привариваем по центру прутка, для вертикального запора – сверху;
• для паза нужна металлическая трубка, диаметром чуть больше прутка, чтобы он прочно фиксировался в трубке;
• привариваем трубку к одной створке или к нижней раме ворот для вертикального шпингалета;
• на другой створке крепим такую же трубку, меньшей длины. Тщательно меряем, чтобы трубки на створках были на одном уровне и пруток легко двигался и попадал в паз;
• дополнительно, чтобы зафиксировать закрытый запор привариваем проушину, в которую надо вставить ручку прутка.

Вертикальные шпингалеты, приваренные на двух створках ворот, ближе к центру надежно фиксируют ворота. Можно трубу паз вкопать прямо в землю, так будет надежней и проще.

Совет. Для вертикального запора можно использовать мощные крючки. Надо будет только приварить проушину к нижней раме ворот и закрепить крючок на каждой створке. Располагать крючки тоже нужно ближе к соединению створок, так фиксация надежней, нет люфта.

Затворы для калиток из профнастила

Если ваш забор выполнен из профнастила, то защелка на калитку из профнастила подбирается с учетом этого материала.

Для профнастила существуют такие замки:

• кодовые;
• цилиндрические;
• сувальдные.

Достаточная степень надежности – у кодового. Снаружи он открывается путем введения кода, изнутри обладает спецзащелкой. Единственный минус – со временем кнопки кода стираются. Любой человек сможет разглядеть секретный код.

Обычный тип

Цилиндрический работает на механизме совпадения внутренних мелких деталей. Преимущества: аккуратный небольшой размер, если сломается – легко починить. Но чувствителен к влаге и пыли.

Сувальдный замок отлично подходит для профлиста. Он имеет ключи с зубцами разного размера, которые абсолютно совпадают с внутренними деталями замка. Если что-то не совпадает, открыть его невозможно.

Монтаж защелки: выбор из модельного ряда

Еще один вид запора – защелка на калитку своими руками. Используется небольшая, но довольно таки тяжелая готовая щеколда. Как вариант, ее можно изготовить из имеющегося дома расходного материала. Особенность защелки в том, что фиксирующие приспособления должны находиться только по одну строну плоскости.

Укрепляться может прямо у калитки, а может к ограждению: все зависит от стороны открывания/закрывания дверки. При этом фиксаторы ориентированы по направлению вниз и с уклоном порядка 40°.

• Приложив защелку к калитке, одновременно производится ее постепенный наклон до той точки, в которой стержень без принудительной силы, а исключительно под своим весом сам начнет опадать вниз. В этом положении и фиксируется наклон защелки.
• Привязанная к ручке бечевка пропускается через направляющие проушины. Конец ее протягивается и закрепляется в удобном для «дистанционного управления» месте.
• В случае открывания калитки бечевку нужно потянуть на себя.
• На закрытие защелка работает в автоматическом режиме, опускаясь под тяжестью собственного веса.

Рассматривая варианты, как сделать запор на калитку своими руками, обратите внимание на электромеханическую модель защелки. Она считается надежным запором и может работать в комплекте с замком, домофонами с аудиосигналом. При этом легко устанавливается на калитке своими силами и выполняет команды дистанционно

При этом легко устанавливается на калитке своими силами и выполняет команды дистанционно.

Основное назначение и принцип работы

Иногда калитка и гаражные распашные ворота слабо фиксируются в открытом положении. Именно для дополнительной фиксации створок и устанавливаются специальные упоры, которые помогут удерживать конструкцию открытой при любых условиях. Если ворота без упоров надежно фиксируются в открытом виде, необходимость установки фиксаторов отпадает.

К достоинствам таких изделий относятся:

• Дешевизна. Использовать воротные фиксаторы смогут даже люди с ограниченным бюджетом;
• Простота монтажа. Установка любой модели стопоров занимает не более получаса.
• Надежность. При аккуратном использовании фиксаторы не сломаются в течение нескольких десятилетий.
• Устойчивость к высокой влажности. Упоры имеют защитное покрытие, благодаря которому они не покрываются коррозией.

Принцип работы устройств напоминает обычный шпингалет. Единственным серьезным отличием является большой размер и возможность фиксации крупных калиток или ворот.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Стопоры-запоры

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:

• две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
• стальные пластины шириной в 10 см и длиной 15 см;
• штыри, свободно входящие в патрубок, длиной не менее 20 см.

Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:

1. Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
2. К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
3. Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
4. Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.

Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными.

Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.

Фиксатор-ловушка с собачкой и пружиной

Более сложное приспособление, которое имеет то преимущество, что позволяет фиксировать ворота автоматически. Оно состоит:

• скоба с пазом, изготовленная из уголка 50 мм, которая крепится к створке;
• собачка в форме крючка;
• шарнир, что обеспечит подвижность собачки;
• стальная труба диаметром 40 мм;
• приваренная к трубе металлическая пластина толщиной в 4 мм;
• резиновая прокладка, приклеенная к пластине. Она необходима, чтобы устройство работало бесшумно.

  Упор для створок ворот с пружинкой

Труба с собачкой крепится на нужном расстоянии от стены. Скоба закрепляется на створке ворот. Принцип работы довольно прост. При движении створки, закрепленная на ней скоба приподнимает собачку, которая затем опускается и надежно фиксирует створку.

Подобное устройство можно расположить и в нижней части ворот, только придется снабдить его пружиной. Она будет возвращать собачку в горизонтальное положение. Чтобы впоследствии закрыть ворота, достаточно слегка опустить собачку ногой.

Строим ворота: как установить столбы для ворот

Стопоры-запоры

Фиксатор для створок ворот по типу шпингалета

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:

• две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
• стальные пластины шириной в 10 см и длиной 15 см;
• штыри, свободно входящие в патрубок, длиной не менее 20 см.

Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:

1. Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
2. К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
3. Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
4. Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.

Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.

Что можно починить самому?

Своими силами можно выполнить такой ремонт ручки:

• Ручка выпадает из гнезда крепежной планки, если слетело стопорное кольцо, которое сидит в пазу на ее торце. Кольцо слетает по двум причинам: оно разжалось или лопнуло. Чтобы определить, целое кольцо или нет, необходимо снять крепежную планку с дверного полотна. При этом кольцо (или его обломки) выпадет. Если кольцо целое, можно попробовать его подогнуть, чтобы увеличить силу зажима. После этого ручку вставляют в отверстие крепежной планки и надевают кольцо. Проверив надежность крепления, механизм устанавливают на место. Если кольцо лопнуло, то заменить его вряд ли получится. В этом случае понадобится замена всей ручки входной двери.
• Если после демонтажа крепежной планки выяснилось, что лопнул квадрат, можно вздохнуть: эта поломка подлежит ремонту. Купить новый квадрат – не проблема, только в этот раз убедитесь, что он не силуминовый, а стальной. Перед установкой квадрат обрезается болгаркой или ножовкой до нужной длины, торцы завальцовываются напильником.
• Если не работает защелка, выясните, кроется ли причина в длине штыря, или слетела возвратная пружина язычка внутри самого замка. Для этого снимите крепежную планку и проверьте отверткой работоспособность язычка, проворачивая квадратное гнездо в корпусе замка. Если язычок работает, значит, необходимо удлинить штырь. Лучше купить новый и отрезать кусок правильной длины. Можно в гнездо в торце ручки вложить подкладки (картонки, щепки), чтобы не позволить штырю чрезмерно в него не углубляться и не выпадать из гнезда в корпусе замка.

Видео, как снять и починить нажимную ручку:

Чтобы снять ручку, проверить целостность ее деталей и определить возможность ремонта потребуется отвертка и не больше пяти минут времени.

голоса

Рейтинг статьи

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

• корпуса-направляющей;
• засова;
• ответной планки;
• ручки для манипуляций;
• ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

1. Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
2. Соединяют детали шпингалета сваркой.
3. Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
4. Окрашивают детали.
5. Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

Как усилить ворота гаража: повышение защиты конструкций с распашными створками

Перед тем как усилить ворота гаража, оснащенные створками распашного типа, выявите все слабые места, которыми могут воспользоваться злоумышленники.

Список чаще всего встречающихся проблем:

1. неплотное примыкание створок друг к другу;
2. выступающие петли для навесных замков;
3. наличие ручек и других элементов, к которым можно привязать трос;
4. размещенные снаружи петли, предназначенные для навешивания створок;
5. слабые замки;
6. створки без ребер жесткости, изготовленные из тонких листов стали;
7. отсутствие сигнализации.

В идеале ворота гаража должны быть лишены всех вышеперечисленных недостатков. Далее мы расскажем о способах усиления петель и створок, а также нюансах выбора и установки замков.

Как усилить петли распашных ворот

Есть единственный способ усиления расположенных снаружи петель. Наварите на них специальные металлические прутки. Это значительно затруднит перепиливание.

Важно! Этот способ применяют только в тех случаях, когда невозможно установить ворота так, чтобы петли оказались внутри гаража. Если злоумышленник будет вооружен ацетиленовым резаком, усиление не спасет

Чтобы исключить возможность снятия ворот с петель, приварите к створкам металлические штыри или пластины так, как показано на фотографии ниже.

Фотография № 1: усиление распашных ворот для защиты от снятия с петель

При закрытии створок металлические пластины выдвигаются в стороны и входят в отверстия в стенах. В этом случае ворота не откроются и не выпадут даже после спиливания петель.

Как усилить створки распашных ворот

Начнем с того, что для максимальной надежности распашные ворота должны быть сделаны из стальных листов толщиной минимум 3 мм, а рама и коробка — из швеллеров № 6.

Для усиления створок к ним приваривают дополнительные ребра жесткости. Для их изготовления обычно берут:

• уголки;

  Фотография № 2: усиление створок распашных ворот уголками

• профильные трубы.

  Фотография № 3: створка распашных ворот, усиленная профильными трубами

Как еще усилить защиту распашных ворот от взлома

1. Петли для навесных замков, ручки и другие элементы, к которым можно привязать трос, лучше вообще убрать или установить на внутренних поверхностях.
2. Позаботьтесь о том, чтобы створки максимально плотно прилегали друг к другу. При необходимости приварите на одну из них металлическую пластину. Плотности прилегания также добиваются путем монтажа эксцентриковых запоров и вертикальных шпингалетов.
3. Для дополнительной защиты помещения можно установить за основными воротами решетчатые створки, которые будут запираться на находящийся внутри навесной замок. Снаружи приварите стальную пластину, чтобы скрыть запирающее устройство от посторонних глаз. Открывать замок придется наощупь.

Выбор и особенности установки замков для распашных ворот

Выбирая замки, сразу же попросите продавца показать модели, предназначенные именно для гаражей. Такие запорные устройства маркируются буквой «Г». Оптимальны сувальдные и дисковые замки. Устойчивость к взлому должна быть не ниже 3-го класса.

Основные правила монтажа замков.

• Механизмы и крепежные элементы не должны выступать за плоскость ворот снаружи.
• Для фиксации используйте надежные болты (толщина — 8 мм и выше).

Важно! Поставьте 2–3 запирающих устройства разных типов на расстоянии 30–40 см друг от друга. Специалисты рекомендуют дополнительно защищать замки металлическими окошками

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.

Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

• пружинку;
• специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
• штыри.

Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.

«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.

Стопоры

Стопоры имеют простую конструкцию. Они представляют собой вертикально установленный засов, и больше всего подходят для желающих сделать упоры своими руками. По принципу действия это шпингалет. Он прочно удерживает распашные и откатные ворота.

Идея размещения стопора в форме засова

Для изготовления понадобится прут, пластина и труба.

1. Прут диаметром 10–14 мм обточить с одной стороны на конус. Вверху загнуть под прямым углом – сделать ручку и упор.
2. Приварить к пластине два кольца из трубы на расстоянии друг от друга 100–120 мм. Это направляющие для прута.
3. Вставить в кольца прут.
4. Выше верхнего кольца закрутить болт или приварить кусочек проката таким образом, чтобы при повороте ручка штыря фиксировалась и не позволяла ему подниматься.
5. Прикрепить пластину к полотну и вставить стопор в кольца. К железной раме приваривается изнутри. К деревянной обшивке крепится саморезами.
6. Разрезанную трубу или гайку приварить к раме в верхнем положении штыря для аналогичной фиксации в закрытом виде.
7. Открыть ворота и отметить точку, где прут упирается в почву.
8. Просверлить в земле отверстие по метке и забить трубу длиной 300 мм.

Стопор должен заходить в трубу не менее, чем на 150 мм, в районах с сильным порывистым ветром желательно на 200–220 мм. Откатные ворота могут фиксироваться в двух крайних положениях. Для этого под один прут забивается две трубы. Одновременно в закрытом положении стопор дополнительно удерживает сплошное полотно откатной створки от опрокидывания порывами ветра.

Достоинство стопоров в прочной и надежной фиксации ворот. Модель простая. Даже не владеющие сваркой легко смогут понять, как сделать стопор или упор для распашных ворот своими руками, зафиксировав все болтами. Стопор можно использовать и для фиксации, как запор или упор, если выход из гаража с калиткой.

Фиксатор распашных ворот

Недостаток стопоров в возможности фиксировать распашные ворота только в одном положении, или приходится забивать несколько труб.

Упор-стопор

Упор антиветер, по конструкции напоминающий китайский, который свободно можно купить. Цена на него в магазине составляет 300–400 руб. Конструкция откидных упоров для ворот изготавливается своими руками.

Такие модели отлично справляются с порывами ветра

Вариант для владеющих сваркой.

1. В профильной трубе сечением 20х20 мм и длиной 400 мм вырезаем переднюю и боковые стенки на высоту 50 мм.
2. В оставшихся стенках просверливается отверстие Ø 6,5 мм.
3. Второй конец трубы приваривается торцом к пластине, перпендикулярно ей.
4. Пруток диаметром 14 мм и длиной 400 мм затачивается с одной стороны на острый угол. Он будет упираться в землю.
5. С другого конца сверлится такое же отверстие, как на профиле.
6. Болт М6×50 продевается в отверстия и закручивается. Штырь должен свободно проворачиваться в трубе.

Схема обычной конструкции

В пластине делаются отверстия под саморезы для монтажа на полотно. При открывании стопор скользит по земле и срабатывает как реверс, упираясь в землю, если ветер попробует закрыть створку.

Изделие в собранном виде

Чтобы в нерабочем положении стопор не мешал, его подтягивают к полотну пружиной. Для этого делают длинную пластину, примерно 150 мм. Трубу приваривают внизу. Вверху закрепляют один конец пружины, второй – на прут, приблизительно на 80 мм ниже оси вращения его в трубе.

Основное назначение и принцип работы

Иногда калитка и гаражные распашные ворота слабо фиксируются в открытом положении. Именно для дополнительной фиксации створок и устанавливаются специальные упоры, которые помогут удерживать конструкцию открытой при любых условиях. Если ворота без упоров надежно фиксируются в открытом виде, необходимость установки фиксаторов отпадает.

К достоинствам таких изделий относятся:

• Дешевизна. Использовать воротные фиксаторы смогут даже люди с ограниченным бюджетом;
• Простота монтажа. Установка любой модели стопоров занимает не более получаса.
• Надежность. При аккуратном использовании фиксаторы не сломаются в течение нескольких десятилетий.
• Устойчивость к высокой влажности. Упоры имеют защитное покрытие, благодаря которому они не покрываются коррозией.

Принцип работы устройств напоминает обычный шпингалет. Единственным серьезным отличием является большой размер и возможность фиксации крупных калиток или ворот.
