Устанавливаем петли на дверь: технология врезки различных моделей

Какие петли лучше ставить на межкомнатные двери

Итак, петли отличаются размером, также количеством отверстий, способом открывания, механизмом действия и т.д. Две карточные петли не смогут удержать тяжелую массивную дверь, в этом случае должны быть тяжелые сварные элементы. Пластиковые двери используют одни навесы, деревянные принято устанавливать на другие и т.д.

Дверям с накладными петлями импонирует простота монтажных работ при их установке

Виды дверных петель:

• Накладные – для них не нужны ни пазы, ни углубления;
• Врезные – устанавливаются в некоторое углубление, которое делается и в полотне, и в коробке;
• Вкручиваемые – у них имеются специальные винты, которые встроены в площадку;
• Угловые – это модели, которые применяются для установки маятниковой системы.

Также петли могут быть левые, соответственно правые, а также стоит выделить популярный ряд универсальных петель. Чтобы определить, какой вид петель нужен, можно сделать следующее. Нужно встать лицом к дверному проему, оценить – куда именно открывается полотно, дверь, помните, может открываться только вперед направлению движения (это если правильно).

Виды петель

Для начала необходимо ознакомиться с разновидностями этих деталей, это поможет не только определить, какие петли лучше ставить на межкомнатные и входные двери, но и понять специфику конструкции, что очень важно учитывать при монтаже. Всего различают 5 наиболее популярных моделей дверных петель:. Всего различают 5 наиболее популярных моделей дверных петель:

Всего различают 5 наиболее популярных моделей дверных петель:

1. Прямые – стандартные образцы с пластинами по бокам (карточные петли). Самый распространенный вариант для межкомнатных дверей.
2. Угловые – отличаются от прямых только формой пластин, они выполнены в виде уголков. Используются для маятниковых моделей.
3. Вворачиваемые – поворачиваемая ось со штырями вместо пластин. Подходят только для легких дверей.
4. Скрытые – шарнир утоплен в конструкции двери. Такие петли в основном устанавливают на дорогие модели входных дверей.
5. Итальянские – отличаются конструкцией шарнира, схожи с мебельными вариантами. Используются в дорогих импортных моделях.

Основные разновидности дверных петель

По способу монтажа следует выделить:

• Накладные – крепятся поверх дверной конструкции без предварительной подготовки.
• Врезные – устанавливаются в заранее подготовленные углубления, образуя с дверью ровную поверхность.
• Ввертные – вкручиваются в дверь с помощью штырей, наличие которых предусмотрено конструкцией детали.

Способы монтажа петель

В зависимости от направления, в котором будет открываться дверь и стороны крепления различают:

• левосторонние,
• правосторонние,
• универсальные.

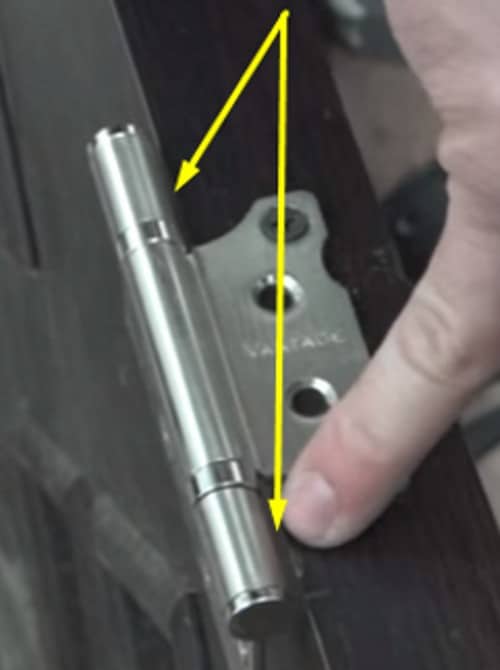

Универсальные удобны тем, что их можно крепить с любой стороны, однако это усложняет процесс установки и демонтажа самого полотна.

Каждый из описанных видов имеет свои нюансы при установке. Самыми простыми являются карточные модели. Сложнее всего провести монтаж скрытых петель.

Первое, с чего начинается установка петель своими руками, это разметка. Для этого необходимо отступить 20 см от низа и верха дверного полотна и наметить карандашом начальные линии. Далее, в зависимости от направления открывания двери приложите петли к сделанным отметкам, обведите контур и обозначьте точки в местах крепления. При этом для обеспечения свободного движения фурнитуры, стержни не должны касаться дверного полотна, но и сильно выдвигать их тоже не стоит, это ухудшит прочность крепления. Также следует внимательно осмотреть места врезки на наличие сучков, вкручивание в них саморезов может привести к перекосу или расколоть дверное полотно, поэтому петли необходимо сдвинуть на 2-3 см вниз или вверх от проблемного места.

После этого необходимо собрать дверной блок и аналогичным образом произвести разметку на коробе, соблюдая при этом зазоры в 2-3 мм между коробкой и дверным полотном. Удобнее всего это делать, когда дверь еще не установлена, в противном случае полотно фиксируется в проеме с помощью клиньев.

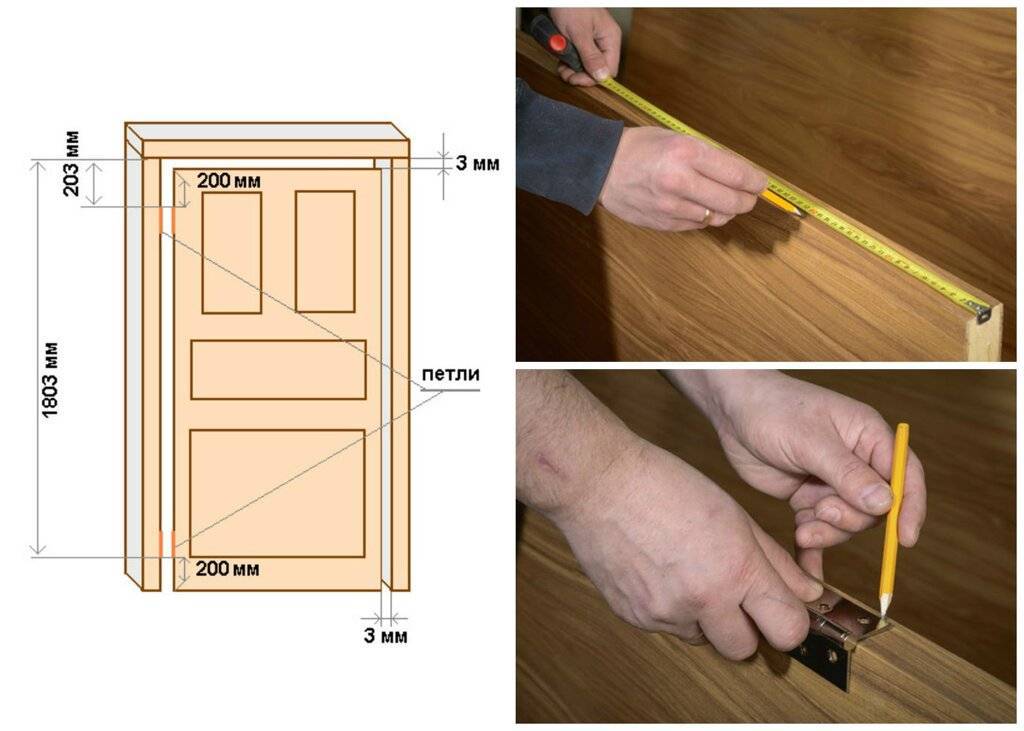

Разметка дверного блока под установку петель

В зависимости от размера и веса дверного полотна может потребоваться установка третей петли. В этом случае врезка производится не посередине, а с небольшим смещением к верхней петле, чтобы урегулировать нагрузку, оказываемую на фурнитуру под воздействием веса дверного полотна. Как правило, для дверей шириной до 80 см, высотой до 2 м и толщиной до 50 мм достаточно двух петель.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

• имеют эстетичный внешний вид;
• не требуют специальных инструментов для монтажных работ;
• поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

• крепления рассчитаны только на идеально ровное полотно;
• некачественный металлический материал способствует деформированию изделия под тяжестью двери;
• снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

• канцелярский нож;
• дрель или шуруповёрт;
• саморезы;
• свёрла.

Технология выполнения монтажных работ:

1. Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм. Разметка крайних отверстий производится шилом

Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера. Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм. Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.

Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы. Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок. Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.

Убираем полотно в сторону.

Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
Прикладываем и продавливаем шилом крайние отверстия.

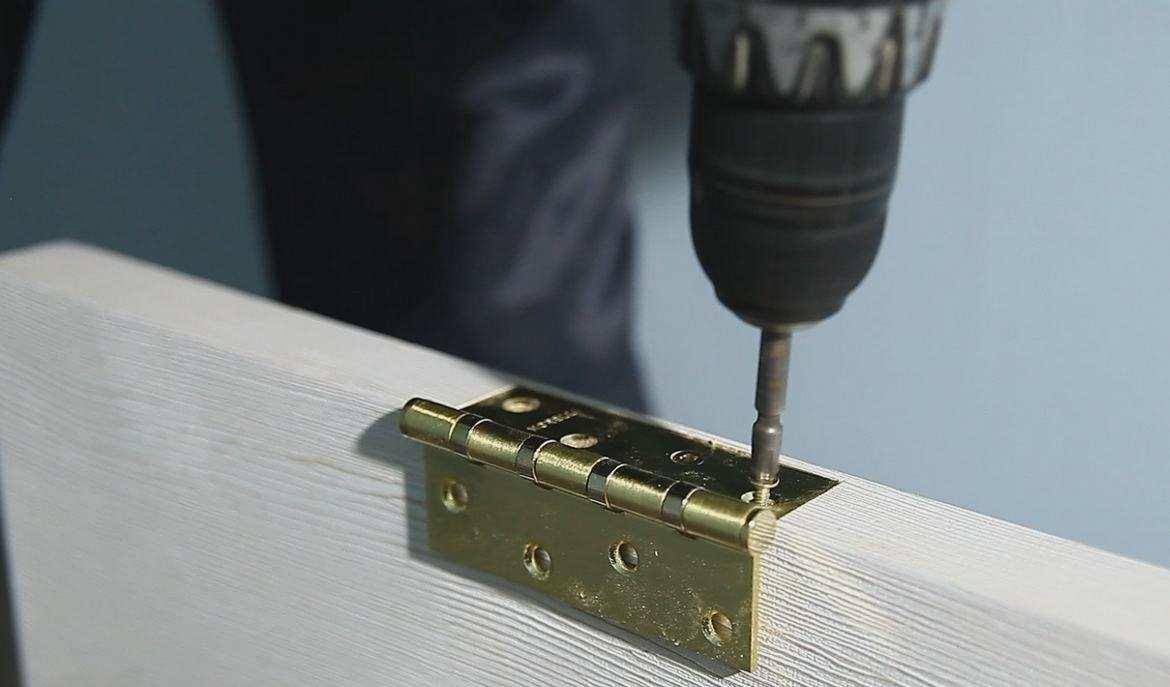

Высверливаем отверстия под саморезы и вкручиваем их.
Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.

Врезаем петли правильно

Фрезеровка

Первым делом надо подготовить небольшое углубление под накладку петли, которое следует сделать вручную при помощи стамески и молотка. Выемка выбивается аккуратными постукиваниями по внешнему контуру. Глубина будет зависеть от толщины петли, которую нужно измерить.

Далее проделываются специальные углубления для установки скрытых петель. Это операция проводится при помощи дрели и особой фрезерующей насадки. Перед формированием углублений тщательно замерьте высоту петли без накладки – именно такой глубины отверстия вам предстоит сделать в коробке.

Для этого включите дрель и аккуратными надавливающими движениями фрезеруйте торец двери строго по очерченному на предыдущем этапе внутреннему контуру. После достижения необходимой глубины переходите к следующему контуру и далее.

Не спешите при вырезании углублений – одно неверное или неаккуратное движение, и дверная створка может быть бесповоротно испорчена. Лучше потратьте немного больше времени, сэкономив тем самым большие деньги на покупку еще одной двери.

Формирование выемки под накладку по внешнему контуру

Углубления необходимо проделать не только в дверной створке, но и в коробке, аналогичным образом. На всю операцию при аккуратном выполнении у вас уйдет не более одного часа.

Прикручиваем петли

После того, как вырезали необходимо количество углублений, зачистите их внутренние поверхности от сучков, чтобы они не мешали установке. Непосредственная врезка скрытых петель осуществляется следующим образом:

1. Вставьте петлю в полученное углубление и прочно усадите ее в гнезде.
2. Шуруповертом просверлите отверстия под шурупы.
3. Вставьте в образованные отверстия шурупы и аккуратно затяните их, одновременно следя за тем, чтобы не возникал перекос – петля должна быть установлена ровно.
4. Повторите указанные выше шаги со всеми монтируемыми скрытыми петлями.

Установка петель на дверную коробку выполняется после того, как дверное полотно будет размещено и прочно закреплено в просвете коробки при помощи деревянных клиньев. Процесс крепления петель ничем не отличается от указанного выше.

После завершения установки необходима правильная регулировка скрытых петель. Поэтому давайте разберемся, как ее сделать.

Особенности подбора петель

Правила выбора петель, в зависимости от материала, из которого изготовлены двери, следующие:

1. Если двери стеклянные, то подбираются резиновые или силиконовые вкладыши. Они располагаются с 2 сторон относительно стекла.
2. Для дверей, изготовленных из металла, используются наружные и внутренние изделия. В конструкцию первых входит регулировочный винт и шарик-вкладыш. Внутренние отличаются надежностью. Они с трудом поддаются взлому, потому что выступающие части снаружи отсутствуют.
3. Двери из пластика имеют петли, у которых присутствует регулировка.
4. На деревянную конструкцию устанавливаются все виды петель.

При подборе петель учитываются факторы:

1. Для крупногабаритной конструкции необходима установка дополнительных петель. На 2 точки крепятся стандартные двери.
2. На тяжелые створки ставятся подшипники. Работа створок будет бесшумная.
3. Учитывая направление движения двери, петли бывают левыми, правыми и универсальными.

Другие виды

Не так часто, как вышеописанные модели используют ввертные и итальянские петли. Как быть в этом случае? Итальянские модели устанавливают так же, как и карточные, единственным отличием является место расположения петель, в отличие от стандартных, их устанавливают не в торцах дверной системы, а сверху и снизу.

Вворачиваемые петли можно легко отличить по внешнему виду, вместо пластин по бокам они имеют штифты с резьбой, с их помощью деталь закрепляется в дверной коробке и полотне, это идеальный вариант для притворных моделей конструкций. К тому же еще одним преимуществом является возможность регулировки с помощью шестигранника. Чтобы скрыть металлическую часть петель их можно замаскировать декоративными колпачками.

Вворачиваемая модель подходит только для легковесных дверных полотен

Простые металлические двери обычно соединяются с петлями сварочным швом, но для того, чтобы приварить петли на железную дверь, требуются определенные навыки. Также следует учесть, что шарнирный механизм изначально нужно сварить с крепежными пластинами. Работы ведутся только сплошным швом. Благодаря монтажным пластинам удается облегчить задачу и без особого труда приварить детали на положенные места. Чтобы швы не мешали перемещению полотна, их нужно аккуратно зачистить, например, болгаркой. Если вы сомневаетесь в том, что сможете выполнить такую работу правильно, лучше обратиться за помощью мастера.

Петли металлических дверей чаще всего имеют сварную конструкцию

Установка простых петель

Установка неврезных петель обычно не представляет сложностей даже для новичков. Представленная ниже инструкция описывает процесс установки деревянных дверей на петли-бабочки.

1. Выполнить разметку для обозначения мест крепления на дверном косяке. Принято отступать на 25 см сверху и снизу.

1. К обозначенному на торце двери месту прикладывается петля, размечаются места под саморезы.
2. Дверь вставляется в коробку, после чего на коробке также делаются отметки под петли.
3. В местах под саморезы необходимо высверлить отверстия.
4. Затем карты с помощью саморезов крепятся к двери, проверяется плотность их прилегания к полотну. В случае если обнаружатся люфты, соединение придется уплотнить. Игнорирование этого дефекта приведет к тому, что дверь будет «играть» и медленно вырывать крепления.

При образовании щелей между петлей и полотном требуется дополнительное уплотнение соединения

1. Если после проведенных работ бабочка будет удачно складываться, можно приступать к установке дверного полотна в проем.

Если петля не образует щели относительно дверного полотна, ее можно закреплять

Установка петель без врезки, действительно, не представляет сложностей для мастеров, однако имеет свои особенности, знание которых позволит избежать расшатывания фурнитуры и ее выхода из строя. Ниже представлено видео, позволяющее в деталях ознакомиться с процессом установки двери на петлю-бабочку.

Источник

Точная врезка дверных петель

Точная врезка дверных петель начинается с разметки дверного полотна. Для этого отмеряем по 20 см с каждого края двери, где будут устанавливаться петли.

Поскольку дверные петли мы будем врезать обыкновенной стамеской, то следует учесть некоторые особенности этого способа, чтобы петли «сели» максимально точно. А поскольку двери, с которыми зачастую приходится работать, ламинированные, то точность при проведении врезки имеет немалое значение. Об этом и пойдет речь ниже.

Установка дверных петель в фото примерах

Естественно, сверху от полотна двери отметке будет совпадать верх петли, а снизу низ. Причем, когда отмеряете с краев полотна 20 см, обозначьте стрелками, в какую сторону будет смещаться петля, чтобы не перепутать.

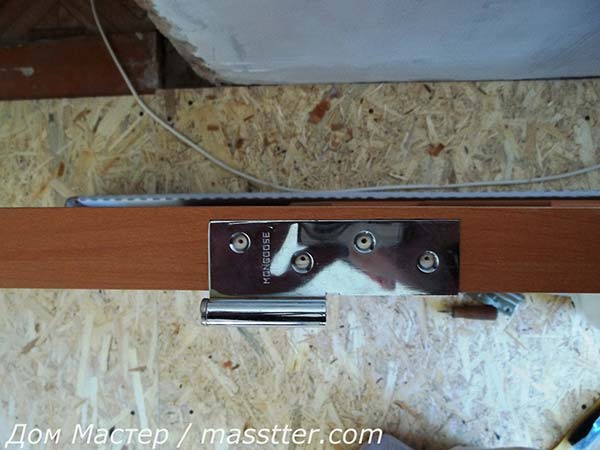

Затем прикладываем петлю по краю отметки и остро отточенным карандашом обводим ее по факту, врезку мы будем делать по намеченному контуру, потому что карта петли обычно не имеет строгой геометрии, а врезанная по факту она будет сидеть, как влитая.

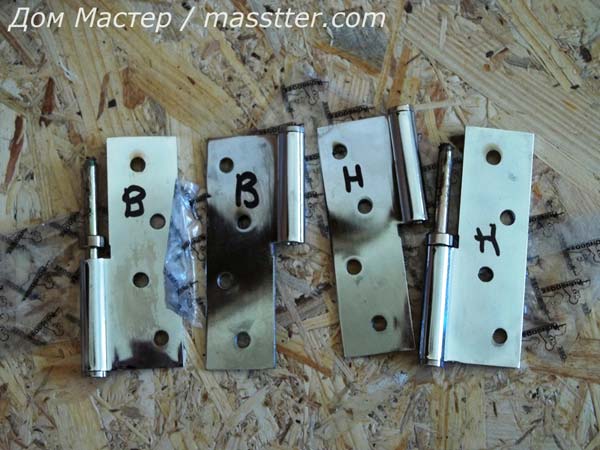

Чтобы впоследствии не перепутать петли, на обратной стороне каждой мы делаем отметку маркером.

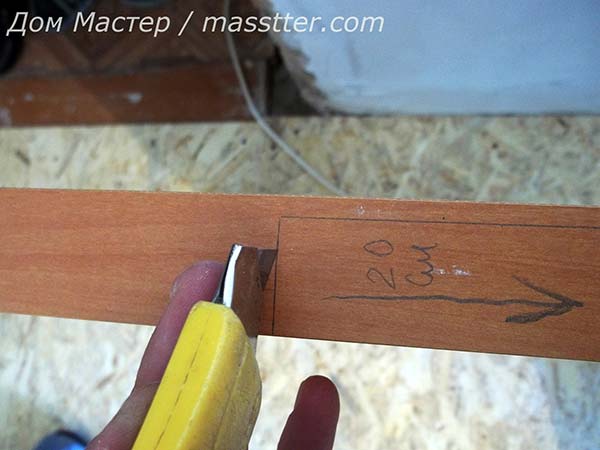

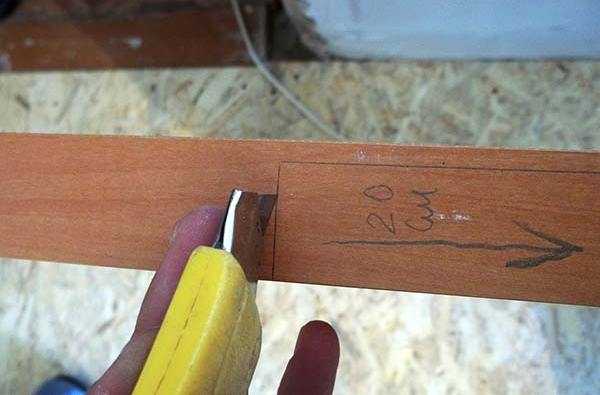

Поскольку врезку петель мы будем производить стамеской и есть риск смещения ее во время работы, нам необходимо сделать для нее направляющие. Для этого обойным ножом мы аккуратно прорезаем отметку контура петли.

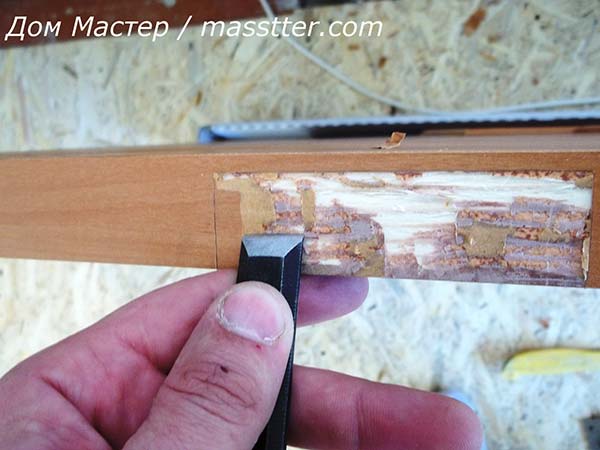

Затем делаем выборку стамеской прорезанной области и получаем ступеньку углубления, с которой наша стамеска уже не соскользнет.

Далее делаем горизонтальную отметку на необходимое нам углубление.

Затем по краю с помощью стамески (стамеска ставиться заточенной стороной в сторону выбираемой площади) и молотка обходим контур, углубляясь на толщину карты петли и делаем выборку под посадку петли.

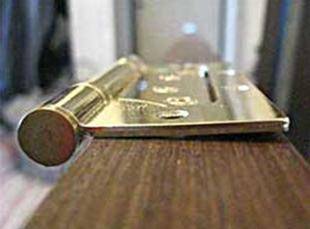

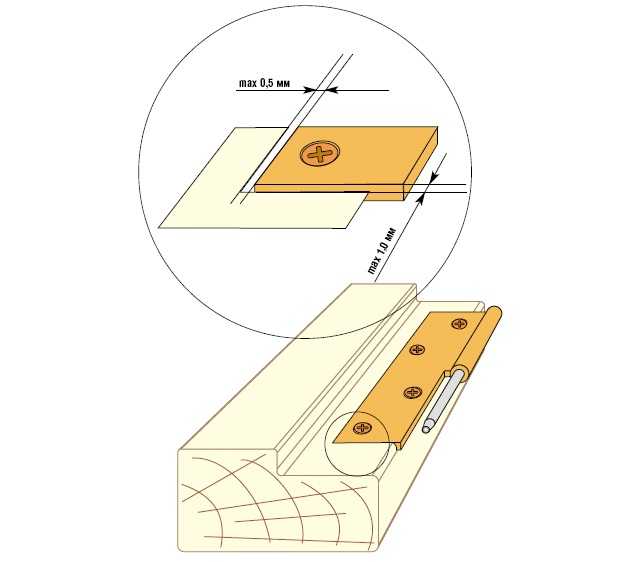

Причём, петля должна сесть не заподлицо, а иметь выступ полмиллиметра (и на двери и стоевой коробки), это делается для возможности дополнительной регулировки в ходе установки двери.

После садим нашу петлю в паз и делаем шилом разметку под саморезы, причем, чуть смещаем ее в сторону, чтобы саморезы плотно прижали карту к краям.

Высверливаем сверлом 3 мм место для саморезов, чтобы в момент закручивания древесина не треснула.

Садим петли в пазы и прикручиваем. Дверь готова, очередь для стоевой коробки.

Сверху вниз перемеряем пели на полотне двери (бывает, смещаются), записываем точные размеры, добавляем по 3 мм и делаем отметку на стоевой коробке.

Единственное отличие, что все отметки теперь от верха петли.

Повторяем весь процесс, описанный выше, ваши петли будут врезаны идеально, останется собрать коробку и установить дверь.

Установка петель на межкомнатную дверь: как поступают профессионалы

Если говорить о том, какой способ решения вопроса, как установить петли на дверь, лучше, быстрее и качественнее, то, естественно, это будет профессиональный подход к делу. Здесь по-другому нельзя – в стремлении заработать как можно больше денег мастер должен выполнять свою работу одновременно и быстро, и качественно, чтобы впоследствии не возникало проблем с заказчиками. Именно по этой причине для выполнения работ применяются профессиональные инструменты и приспособления.

По большому счету, чтобы вырезать в торце дверного полотна посадочные отверстия для петель, нужно всего пару вещей – это ручная фрезерная машинка, которая осуществляет чистый рез и приспособление для врезки петель. С первым многие из вас уже знакомы, а вот со вторым нужно будет разобраться немного подробнее. По сути, это своего рода накладка, которая защищает дверное полотно или коробку от повреждений в процессе передвижения по ним ручного фрезера. Также существуют приспособления, которые полностью задают габариты вырезаемого отверстия – в таком случае работа облегчается в несколько раз. Еще следует отметить, что существуют и такие приспособления для врезки петель, которые за одну установку позволяют вырезать паз и на полотне, и на дверной коробке. Такое приспособление соединяет воедино две части дверного блока, что само по себе снимает вопрос совмещения пазов на этих двух частях двери. На сегодняшний день такие приспособления считаются самыми лучшими и позволяют в значительной мере увеличить темпы и качество работы по установке двери.

Установка петель на двери фото

В принципе, можно обойтись и без приспособления – для выполнения разовых работ вполне будет достаточно и одной фрезерной машинки. Недостатком отсутствия приспособления является более длительная врезка петель в межкомнатную дверь и не слишком высокое качество, которое может выражаться в несовпадении пазов на полотне и дверной коробке. Кроме того, сама машинка может царапать защитно-декоративное покрытие двери – об этом нюансе нужно позаботиться отдельно и оснастить пяту ручного фрезера мягким материалом (например, войлоком).

Как осуществляется врезка петель своими руками, смотрите в видео.
