Нормы установки электрических столбов и стоимость работ

Как правильно производить монтаж

После того как вы определитесь с выбором материала, нужно рассчитать, на каком расстоянии будут находиться друг от друга столбы, да и сколько их вам понадобится вообще для обеспечения электричеством всего участка.Для этого существуют нормы, установленные инженерами электросети. Здесь учитывается длина столба, и какой провод будет использоваться. Из расчетов можно узнать, сколько метров должно быть между столбами. После чего, можно приступить к бурению скважин для дальнейшей установки в них столбов.Так же, если вам необходимо отклониться от курса линии и, к примеру, «запитать» сарай, не обязательно на пути к нему устанавливать все те же столбы. Есть для этих целей небольшие промежуточные стойки. Опорный столб для них не требуется, в силу небольшого размера

Так же их можно использовать для уличного освещения на дачном участке.Обратите внимание: не стоит самостоятельно подключать участок к главной линии, даже если вы умеете обращаться с электричеством! За самостоятельное подключение, вас оштрафуют однозначно! Поэтому лучше подчиниться требованиям властей. И тогда у вас дома будет светло и уютно.Как поставить опору под ЛЭП вручную, смотрите в следующем видео:Если вы приобрели загородный дом или собираетесь начать его строительство, то перед вами рано или поздно станет вопрос о подключение к электрической сети. Часто в связи с этим возникает потребность в установке вблизи участка опоры для линии электропередач

Вообще-то установкой столбов должны заниматься государственные организации и выполнять эти работы бесплатно, однако на практике все не так гладко, и ждать придется несколько лет. Специальные организации могут решить эту проблему за определенные деньги.При найме специалистов нет необходимости вникать в тонкости работ, но определенные сведения все же необходимо знать. Столбы для электричества бывают трех видов:

Часто в связи с этим возникает потребность в установке вблизи участка опоры для линии электропередач. Вообще-то установкой столбов должны заниматься государственные организации и выполнять эти работы бесплатно, однако на практике все не так гладко, и ждать придется несколько лет. Специальные организации могут решить эту проблему за определенные деньги.При найме специалистов нет необходимости вникать в тонкости работ, но определенные сведения все же необходимо знать. Столбы для электричества бывают трех видов:

• деревянные опоры – наиболее дешевые, но не особо долговечные;
• железобетонные столбы – самые распространённые в применении;
• железные опоры линий электропередач – самые дорогостоящие.

Какой столб выбрать зависит от климатических условий и мощности энергопотребителя.Примерная же стоимость установки столбов для электричества такова:

1. установка одного столба — 30-35 тыс. рублей;
2. пять столбов — 100 — 120 тыс. рублей;
3. десять опор – 170 тысяч и выше.

Разберемся, как получаются эти суммы. Во-первых, в стоимость монтажа входит и цена самого столба, во-вторых учтены и все особенности установки.

Столбы из дерева раньше устанавливались повсеместно, на сегодняшний день они находят применение преимущественно в частном строительстве. Конструкции могут быть:

• Цельнодеревянные. Перед установкой бревно пропитывают антисептиками и противопожарными составами. Опору из дерева можно использовать на сухих грунтах в незаболоченной местности.
• Деревянный столб с железобетонным основанием – оптимальный выбор для опоры под линию электропередач. Бетонная балка, к которой привязывается опора, заглубляется в грунт, дерево вообще не соприкасается с неблагоприятной средой.

Преимущества деревянных опор – их невысокая стоимость. Установку электрического столба на даче можно осуществить своими силами без применения специальной техники.

Общий порядок действий при установке электросчетчика на улице

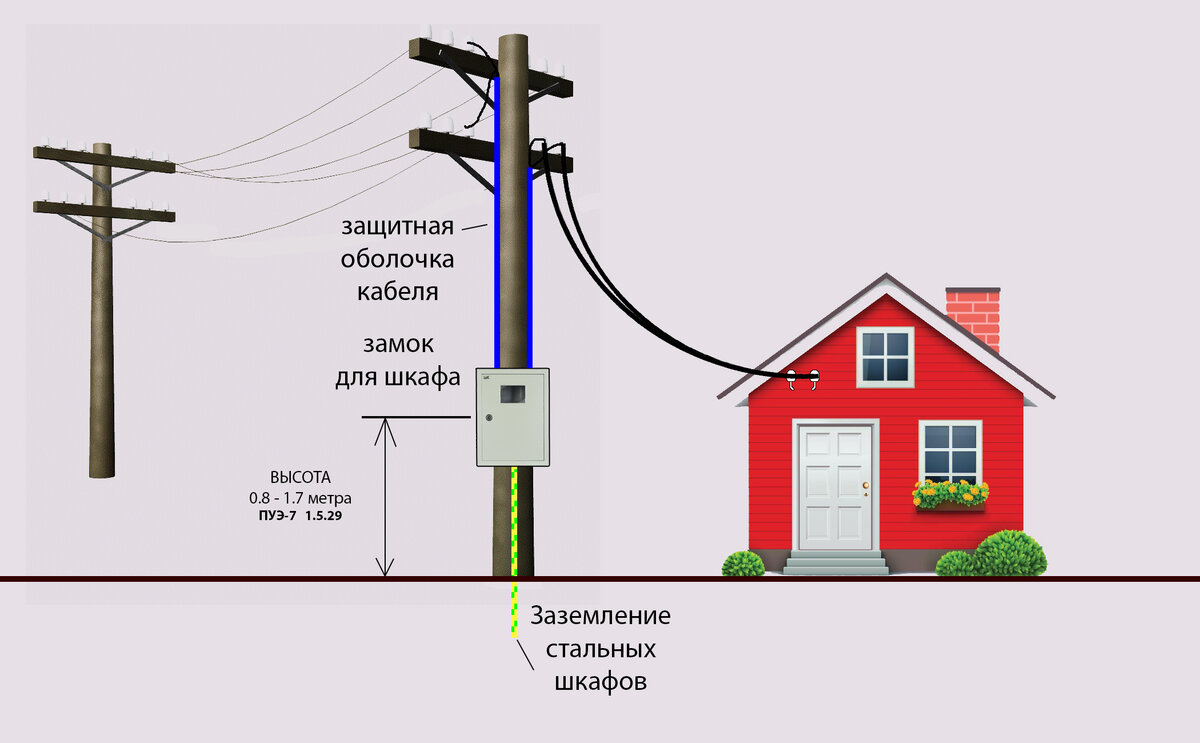

Рис. 4 Требования к выносу приборов учета электричества на улицу

Если собственник дачного участка или частного дома решил пойти навстречу требованиям, следует соблюсти правила установки на улице приборов учета электроэнергии.

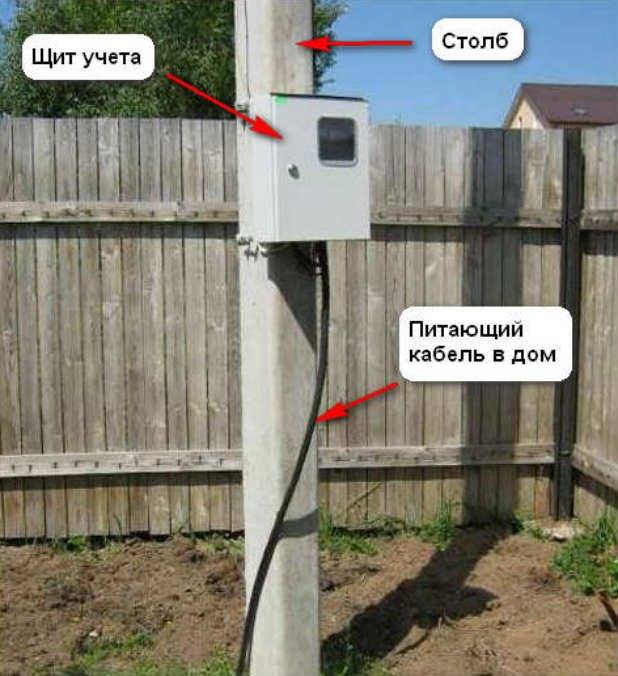

1. Выбрать место расположения оборудования – первый попавшийся столб не подойдет. Опора для счетчика должна быть жесткой и прочной.
2. Владелец должен защитить устройство от погодных явлений, для этого поместить его в специальный шкаф с окошком, через которое можно снимать показания.

3. Кабель должен быть надежно защищен от изломов, сгибов и различных повреждений. Он оборудуется надежной опорой.

Работы по установке счетчика проводятся в следующей последовательности:

• обесточивается перед работой линия подачи электричества;
• перед прибором устанавливается автомат, а далее за ним подключается электросчетчик;
• обязательно для безопасности эксплуатации монтируется заземление;
• к выходным контактам оборудования подключается домашняя проводка.

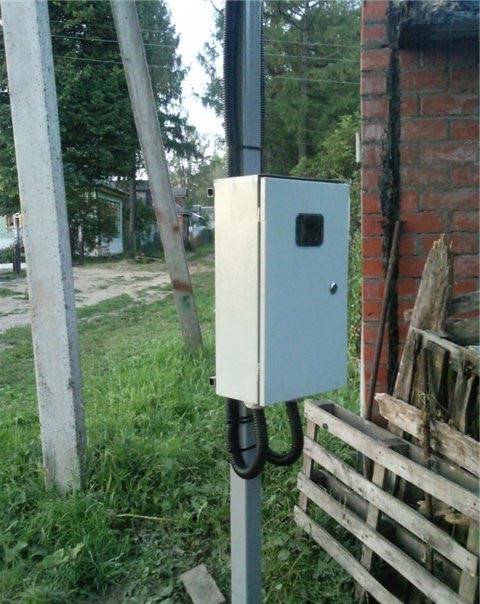

Шкаф для электросчетчика на улице частично защитит прибор от повреждений

Шкаф – отдельная тема обсуждения. Он создается и монтируется до установки электросчетчика и с соблюдением правил:

• наличие защиты от взлома – надежное установление, крепление и монтирование защиты от взлома;
• обеспечение герметичности для защиты от проникновения во внутрь влаги;
• надежная защита от низких температур посредством утеплителя, без него прибор будет работать с погрешностями в пользу компании.

Этапы выполнения работ

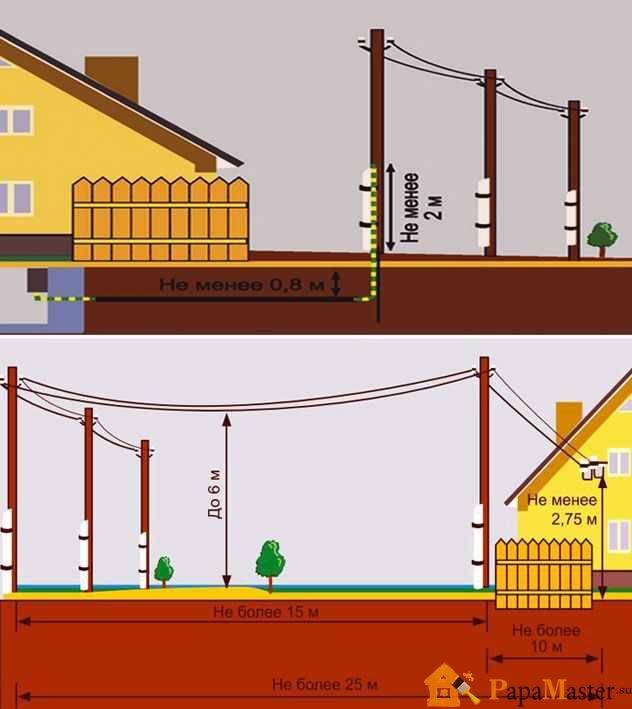

Установка дополнительной электрической опоры требует соблюдения определенной последовательности действий, которые мы рассмотрим ниже. Первым делом поговорим о том, какие требования предъявляются к монтажу электрического столба на участке. Итак, осуществлять установку нужно согласно действующим нормам и правилам, а именно:

• расстояние от незащищенного провода на опоре до балконов и окон должно составлять не меньше 1,5 метров;
• при пролете до 6 метров расстояние между проводниками должно быть 10 см и больше, если пролет более 6 метров, расстояние нужно увеличить до 15 см;
• ввод кабеля в дом должен осуществляться на высоте не менее 2,75 метра;
• над проезжей частью линия электропередач должна быть расположена не ниже 6 метров, над непроезжей частью — не меньше 3,5 метров;
• конструкции, на которых осуществляется установка токопроводов, должны быть изготовлены из несгораемых материалов (деревянный столб должен быть пропитан защитным составом, не поддерживающим горение);
• расстояние от неизолированных проводников до трубопровода любого назначения должно составлять не менее 1 метра, при этом если провод изолированный, расстояние не нормируется;
• изоляторы на опорах должны быть изготовлены из фарфора либо стекла.

Что касается самой технологии установки промежуточной опоры на участке, она выглядит следующим образом:

1. В соответствии с выданными техническими условиями выбирается место, где следует установить электрический столб.
2. В зависимости от характера грунта, производится бурение или ручная копка ямы, в которую будет произведена установка опоры. Если опора не длиннее 10 метров, достаточная глубина ямы составляет 120 – 150 см.
3. В случае, когда деревянный электрический столб устанавливается непосредственно в грунт, подземная часть опоры предварительно обрабатывается битумной мастикой. При использовании бетонного пасынка, последний нужно прикрепить к опоре до того, как будет производиться установка.
4. Далее производится монтаж опоры в подготовленную яму. Положение контролируется с помощью уровня и фиксируется путем заполнения ямы щебнем и его утрамбовкой.
5. Окончательно зафиксировать электрический столбик можно, заполнив свободное пространство ямы бетоном, либо ограничиться набивкой щебнем.

Предлагаем вам еще один вариант установки промежуточной деревянной опоры на даче. Все что нужно — изготовить столб, на одном из торцов которого собирается крестовина, размерами 2*2 метра. Соединение крестовины с торцом осуществляется в полдерева с использованием оцинкованных уголков. Далее нужно сделать четыре укосины, как показано на фото ниже. После этого самодельная деревянная опора прокрашивается битумной мастикой на высоту около полутора метров. Последний этап установки — вырывается крестовидная яма, производится монтаж столба, выравнивание по отвесу либо уровню, ну и засыпка/утрамбовка почвы.

Номенклатура изделий

Для маркировки бетонных опор применяются буквенно-цифровые группы. Она различается в зависимости от используемого при изготовлении стандарта.

Наиболее часто используются следующие варианты аббревиатур:

Начинается название изделия с обозначения наименования стойки, затем указывается ее длина в дм. После этого следует несущая способность детали. Также может указываться морозостойкость бетона.

Например, опоры ЛЭП железобетонные серии СВ 110 — 3,5 — это стойки вибрированные, имеющие длину 11000 мм, с изгибающим моментом 3,5 тс/м.

Благодаря своим функциональным характеристикам и доступности железобетонные стойки для опор ЛЭП пользуются большим спросом у частных потребителей и организаций. Популярности способствуют высокий уровень унификации и развитая производственная база.

Требования к монтажу электростолба

Действующее законодательство содержит ряд требований, касающихся расположения опор ЛЭП на частных участках и рядом с ними. Так, расстояние от одного столба магистральной линии до другого не должно превышать 50 м. Минимальная дистанция между ними определяется в каждом случае индивидуально (с учётом диаметра рабочего провода, ветровой нагрузки и уровня натяжения кабелей).

Расстояние от стены дачного домика до ближайшей магистральной опоры не должно быть больше 25 м. В противном случае рядом с участком устанавливаются дополнительные опорные конструкции. Дистанция между распределительным и промежуточным столбами для электричества на даче определяется индивидуально с учётом ландшафта, местной инфраструктуры и местоположения конечных потребителей электроэнергии.

Расстояние от любой опоры ЛЭП до забора не должно быть меньше 100 см. При этом не имеет значения, с какой стороны ограды находится электростолб. Более того, в тех случаях, когда опорная конструкция находится на территории, огороженной забором, владелец участка обязан обеспечить сотрудникам обслуживающих организаций беспрепятственный доступ к столбу и проводам.

https://youtube.com/watch?v=G_209-2YWhw

Преимущества и недостатки железобетонных конструкций

Стойки из железобетона в качестве освещения промышленных объектов, автомагистралей и парковых зонах, отличаются рядом таких преимуществ:

• Низкая подверженность коррозии, гниению.
• Долговечность в использовании. При правильном монтаже и качественном материале производства служат до 50 лет.
• Огнеустойчивость.
• Простота в уходе и ремонте изъянов.
• Выполняют роль диэлектриков, изолируя токопроводящие линии электропередач.
• Низкие расходы на эксплуатацию.
• Разнообразие формы — прямоугольная и круглая коническая стойка.

Железобетонные опоры имеют и минусы:

Для монтажа таких конструкций необходимо привлекать дополнительную технику.

Этапы выполнения работ по установке опор

Процедура установки столбов под электричество и их подключение проводится следующим образом:

• выбор материала для опор;
• составление плана расположения столбов;
• подготовка земельного участка к установке;
• монтаж.

После установки и проверки качества работы линии выполняется электрификация дома и других строений на участке.

Материал

Все виды опор могут изготавливаться из следующих материалов:

• дерева;
• металла;
• бетона.

Выбор следует осуществлять между деревянными и железобетонными столбами. Металлические конструкции предназначены для больших нагрузок. Они используются на подстанциях мощностей до 110 кВ. Применение таких ЛЭП на дачном участке нецелесообразно.

Преимущества дерева:

• низкая цена;
• возможность обслуживания и ремонта без подъемника;
• относительная простота монтажа;
• срок службы после обработки жаростойкой пропиткой – 40 лет.

Бетонные конструкции прочнее деревянных, однако они более дорогие. Допускается применить комбинированный вариант: на железобетонную опору крепится основной деревянный столб. Такой метод позволяет добиться оптимального соотношения прочности и долговечности со стоимостью изготовления.

Составление плана

После выбора используемого типа опор можно приступать к составлению плана расположения ЛЭП. Для этого требуется обратиться к электромонтажникам. Такие услуги предоставляются энергосбытовыми организациями.

На этапе составления плана расположения согласование установки выполняется сразу. Для уточнения стоимости услуги собственнику следует обращаться в организацию, предоставляющую доступ к электричеству в районе расположения участка.

Подготовка земли

Подготовительные процедуры включают в себя очистку площади участка от мусора, растений и корней. Проводится бурение ямы под опоры.

Монтаж опор

По готовности места под установку проводится монтаж столбов. Конструкция фиксируется бетоном. В процессе заливки необходимо следить за соблюдением размеров, в частности, за вертикальным положением опоры.

Подключение к электросетям частного дома: кто платит за дополнительную опору. Новости: 07 июля 2022

• Сама ЛЭП-опора – от 6 000 руб.
• Доставка на участок спецтранспортом и использование ямобура – от 8 000 руб. (зависит от Удаленности конечной к размещению площадки)
• Подъем и установка – от 3 500 руб.
• Трамбование грунта – от 800 руб.
• Работа электрика по растяжке и подключению кабелей – от 1 500 руб.
• Покупка кабелей – от 3 000 руб. (меняется исходя из необходимого метража).

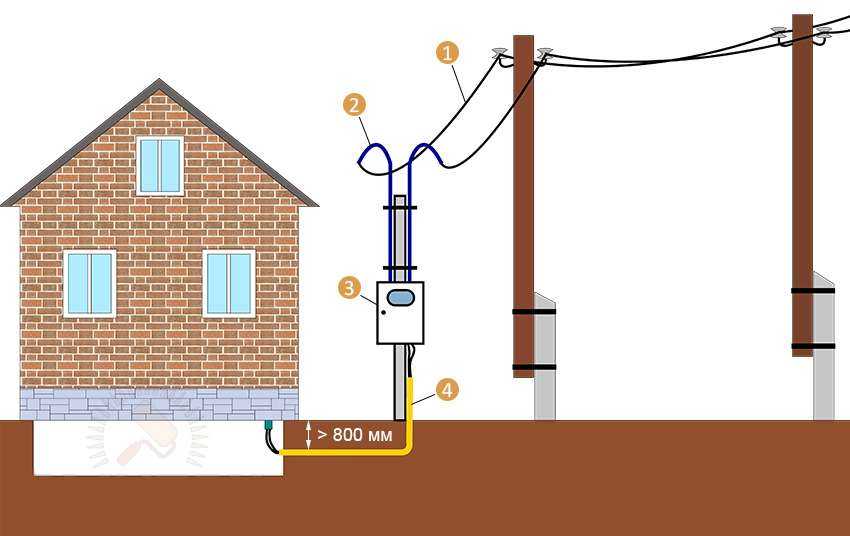

Монтаж трубостойки для ввода электричества на участок.

Для подключения жилого дома к линии электропередач выполненной изолированными проводами СИП, чаще всего возможны 3 варианта:

В первых двух случаях приходится размещать шкаф учета со счетчиком и всеми коммутационными аппаратами непосредственно на стене дома.

Редко какая из электросетевых компаний разрешает разместить учет внутри помещения, мотивируя это отсутствием свободного доступа для снятия показаний и проверки схемы соединения. Поэтому, если вы не хотите уродовать свой фасад дома громоздкими шкафами, то трубостойка под СИП со счетчиком лучший вариант.

Можно конечно разместить и непосредственно на опоре электросетевой компании, но это должно быть указано в технических условиях. Да и обслуживание ЛЭП на такой опоре в этом случае затрудняется. Более того, если какой-то электрик при подъеме, случайно когтем или лазом повредит ваш щит, никаких компенсаций вы не добьетесь.

А еще, если столб находится далеко от дома, всегда есть риск повреждения учета посторонними лицами. Металлическая же стойка будет находится на вашем участке, под охраной и никому не будет мешать.

Ну и самый распространенный вариант — когда дом еще не построен, только голый участок, а напряжение для его строительства уже нужно. Вот тут как раз таки, трубостойка это единственный выход для безопасного подключения электричества.

Некоторые, основание стойки изготавливают, используя винтовую сваю диаметром 108мм. Закручивают ее в землю кусками труб d-40мм и длиной по 2-3м. После чего во внутрь вставляется труба или квадрат требуемой высоты.

Какой должна быть высота трубостойки? Согласно правил, минимальное расстояние от провода СИП до земли может быть не менее 2,5м. Это если он не пересекает дорогу. При прохождении над дорогой габарит увеличивается до 5м!

Однако изобретать самодельные конструкции такой высоты могут и не позволить, написав мотивированный отказ об отсутствии у вас сертифицированной стойки для пересечения дороги. В этом случае нужно поднимать все правовые документы и доказывать, что устанавливать дополнительную опору через дорогу уже обязанность сетевой организации, а не ваша.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Нормы установки столбов для электричества в деревне. Сколько стоит и какой столб для электричества нужно поставить на даче. Если в договоре точно не прописаны даты или указано, что подключение будет произведено при условии строительства или модернизации линии электропередач или понижающей подстанции, то подключения можно ожидать годами. Спрашивайте, я на связи!

Подключение электричества от столба к дому

Подключением кабеля от столба электропередачи до распределительной коробки дома занимаются специализированные компании. Прежде чем обратиться к специалистам, владельцам частных домов нужно получить разрешение от организации, которая занимается вопросами снабжения и подключения электричества. Необходимо изучить все требования для подсоединения частного строения к электросети.

Чтобы осуществить подключение дома, необходимо подготовить полное описание домашней электросети с расчетами мощности и режима каждого токоприемника. На основании этого проекта будет выдано разрешение.

Электромонтажные работы должны осуществляться сотрудниками организации, которые имеют соответствующую лицензию. Перед началом работы необходимо определиться со способом подключения. На сегодняшний день существуют воздушный и подземный способы подключения электрического тока.

Воздушный способ

Этот способ подведения кабеля к дому интересен тем, что занимает минимальное количество времени и не требует больших финансовых затрат. Для подключения воздушным путем, например деревянного каркасного дома, используются самонесущие изолированные провода, которые прослужат не меньше тридцати лет. Но по нормативам подводки подходят далеко не все частные дома. Ввод кабеля в дом должен иметь расположение не ниже 2,75 м от земли.

Если жилое сооружение ниже этой отметки, следует установить специальные стойки. Такие приспособления могут иметь прямую или изогнутую форму. Отличаются стойки не только формой, но и методом крепления на стене:

1. Прямая стойка прикрепляется к стенке, кабель проводят через крышу и стыкуют с проводом, заходящим в помещение.
2. Изогнутая стойка (гусак) проходит сквозь стену здания, а кабель проходит целым от столба линии электропередачи до автомата или электрического счетчика.

Отведение от источников электрической энергии происходит при помощи кабелей, изготавливаемых из разных материалов. Провода из меди требуются меньшего размера, но стоят значительно дороже. Поэтому подводка проводов от стоек до малоэтажного здания или дачного домика в основном выполняется с использованием кабельной продукции с жилами из алюминия.

Расстояние от фундамента частного дома до высоковольтного столба должно быть не больше 10 метров. Это касается не только домов, но и дачных сооружений и других жилых зданий. Если сама протяженность от столба линии электропередачи превышает эту величину, то надо установить вспомогательную опору на отдельно стоящий фундамент.

От электрического столба до дополнительной опорной стойки расстояние не должно превышать 15 метров. Минимальное расстояние от крайней стойки до жилой постройки должно быть не менее 1,5 метра до оконных проемов и лоджий; 1 метр – минимальная дистанция до фасадных стен сооружений или фундамента.

Проведение электрического провода через стену дома, построенного из дерева, специалисты выполняют при помощи стальной трубы. Если сооружение воздвигнуто из кирпича на бетонном фундаменте, то для этой цели вполне подойдет обычная пластиковая труба.

Закрытый способ

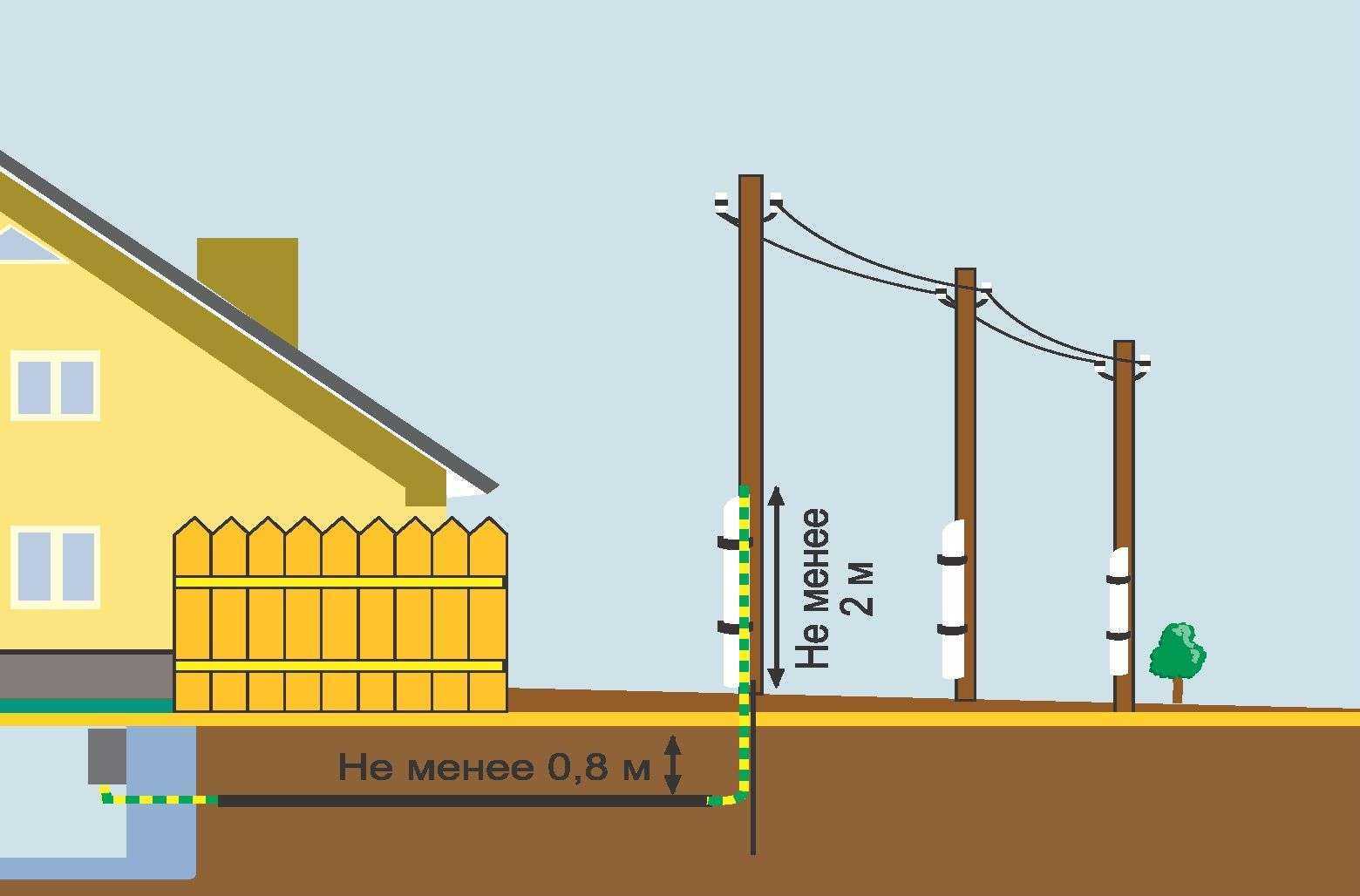

Отведение кабеля закрытым методом через вырытую под землей траншею требует больше потраченного времени и материальных средств. Понадобится примерно на 15 метров больше проводов.

В данном случае может понадобиться дополнительное соглашение на проведение земляных манипуляций в определенном месте, что тоже чревато лишними финансовыми расходами.

Прежде чем приступить к укладке кабеля, следует вырыть траншею и установить туда защитную изоляцию в виде полиэтиленовой трубы. Прокладка в земле с повышенной химической активностью потребует усиления изоляционной защиты. Можно прибегнуть к использованию алюминиевой или свинцовой оболочки.

Затем нужно наметить путь, по которому будет идти траншея. Чтобы использовать меньше изоляционного материала и потратить физических сил для рытья канавы, лучше всего провести траншею напрямую от ЛЭП до объекта. Но, к сожалению, это не всегда возможно. Отступления от прямой дороги могут потребовать при следующих обстоятельствах:

1. Если на пути проведения траншеи есть большие деревья, то отклонить трассу нужно не меньше, чем на один метр.
2. Когда прокладка кабеля намечается вдоль фундамента, от него она должна находиться на расстоянии около метра.
3. Места повышенной нагрузки, такие как детские площадки или автомобильные стоянки, лучше всего обойти.
4. Также рекомендуется избегать пересечения с другими изоляционными проводами.

Выбираем электрический столб

Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.

Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

• Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
• Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
• Деревянный электрический столб вполне по силам изготовить своими руками.
• Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.

Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

1. Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
2. Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Нормативные требования

Обратите внимание: принятый документ отменил действие более старых ПУЭ. Изменения затрагивают, среди прочего, и актуальную для нас главу «Канализация электроэнергии». Давайте уделим внимание наиболее важным в нашем случае пунктам документа

Давайте уделим внимание наиболее важным в нашем случае пунктам документа

Общие требования к линиям напряжением до 1 кВ

• При подвеске любых незащищенных проводов на опорах расстояние от них до окон или балконов при максимальном отклонении не должно быть менее 1,5 метров.
• Над проезжей частью дороги провода провешиваются на высоте не менее 6 метров, над непроезжей — не менее 3,5 м.

Высота проводов над проезжей частью и пешеходными дорожками.

• Расстояние между проводами при пролете до шести метров должно быть не менее 10 см, при пролете свыше 6 метров — не менее 15 см.
• Ввод в здание выполняется на высоте не меньше 2,75 м; при этом для ввода используется изоляционная труба, форма которой предотвращает попадание воды в дом.
• Конструкции, на которых устанавливаются токопроводы, выполняются из несгораемых материалов и должны иметь предел огнестойкости не меньше четверти часа.

Комментарий: казалось бы, этот пункт ставит крест на деревянных столбах. Ан… нет, лазейка остается: пропитанная защитным составом древесина не поддерживает горение.

• Минимальное расстояние от неизолированных проводов до трубопровода любого назначения — 1 метр. Если провод изолирован, расстояние не нормируется.
• Изоляторы должны быть несгораемыми. Традиционно в этом качестве используются фарфор и стекло.

На фото — фарфоровые изоляторы.

Требования к воздушным линиям напряжением до 1 кВ

Опоры не должны препятствовать проходу и проезду, перегораживать въезды во дворы.

Там, где есть вероятность наезда автомобиля, опора защищается от столкновения с ним отбойной тумбой или любым другим способом.

Столб должен быть промаркирован на высоте 2,5 — 3 метра. На нем указывается порядковый номер опоры, ширина охранной зоны и телефон владельца линии.

Все металлоконструкции защищаются от коррозии. Способ защиты ПУЭ не оговаривается; традиционно для этого используется покраска.

Минимальное сечение провода для воздушной линии лимитировано его механической прочностью и определяется материалом.

Тип провода	Минимальное сечение, мм2
Алюминиевый	16
Сталеалюминиевый	10
Биметаллический	10
Стальной многопроволочный	25

Любопытно: для стального однопроволочного провода лимитирована не площадь сечения, а диаметр. Он не должен быть меньше 4 мм.

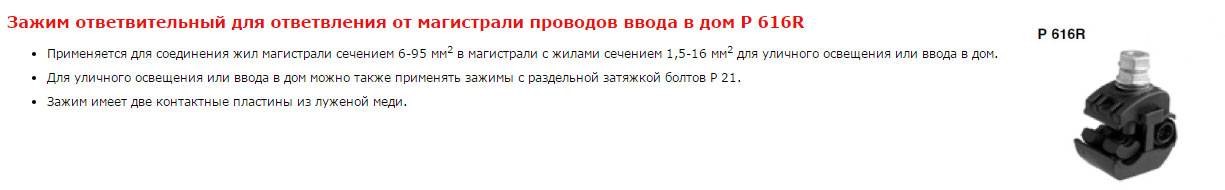

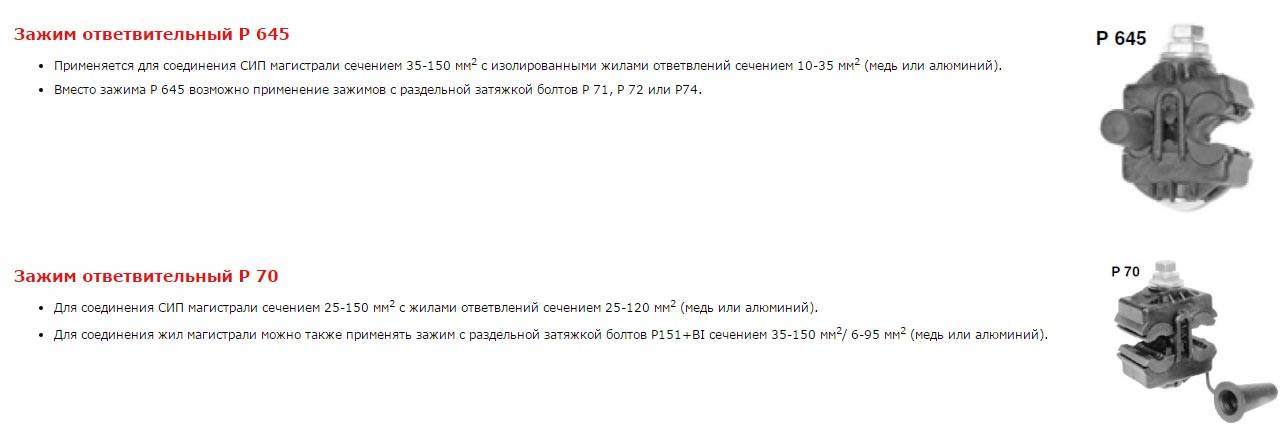

Ответвление от ближайшей опоры выполняется только и исключительно изолированным проводом. Максимальная длина ответвления — 25 метров.

Ввод выполнен изолированным проводом.

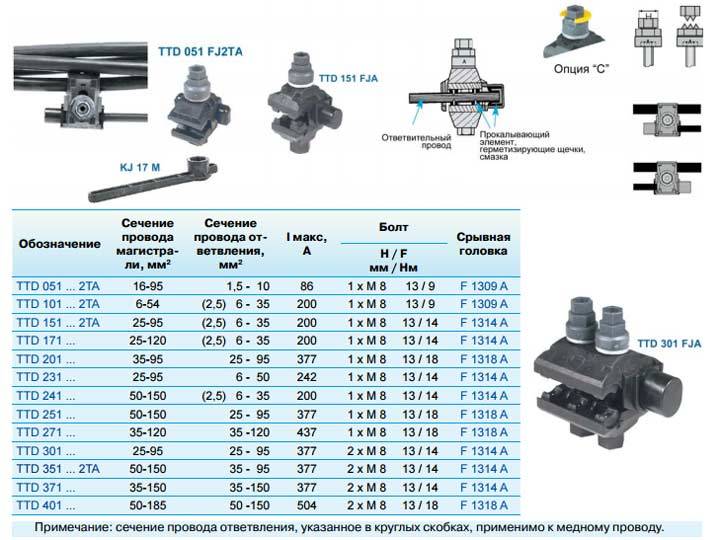

Для соединения проводов используются соединительные зажимы или сварка. Однопроволочные провода могут соединяться скруткой с последующей пропайкой; а вот сваривать их встык нельзя. При этом провод, отличающийся материалом или сечением токоведущей жилы, соединяется только зажимами.

Минимальное сечение ввода в дом тоже лимитировано документом; и в этом случае сечение определяется типом провода:

Провод	Минимальное сечение или диаметр
Пролет до 10 метров	Пролет 10-25 метров
Медный самонесущий	4 мм2	6 мм2
Стальной или биметаллический	3 мм	4 мм
Алюминиевый	16 мм2	16 мм2

Опоры

Каким должен быть собственно столб?

Для низковольтных линий могут использоваться железобетонные, металлические, цельнодеревянные и деревянные с бетонным основанием столбы. Все породы древесины, кроме лиственницы, обязательно пропитываются антисептиком; древесина лиственницы сама по себе исключительно устойчива к гниению.

Дерево — самый доступный материал для столба.

При использовании деревянной опоры ее минимальный диаметр (у верхнего торца) должен составлять:

• Для основной линии электроснабжения — 14 см;
• Для ответвления на дом (в частности, для столба, устанавливаемого на участке) — 12 см.

Относительно заглубления опор документ высказывается несколько неопределенно — «в зависимости от местных условий».

Каким должно быть минимальное расстояние от столба до окружающих объектов и коммуникаций?

Объект	Расстояние, метры
Водопроводы, теплотрассы, канализация	1
Пожарные гидранты, водяные колонки, водопроводные колодцы	2
Кабели питания (например, провод от скважинного насоса) без дополнительной защиты (изолирующей трубы)	1
Кабели питания в изолирующей трубе	0,5

Подключение к линии СИП

Подключение к линии электропередач выполненной проводом СИП можно сделать с помощью кабеля подвешенного на тросике, а лучше всего использовать другой СИП 4*16 или СИП 2*16.
Для этого вам понадобится:

дополнительный крюк на опору

Универсальные крюки SOT 76 и настенные крюки SOT 28.

Кронштейны Ensto SO 279

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

2 анкерных зажима

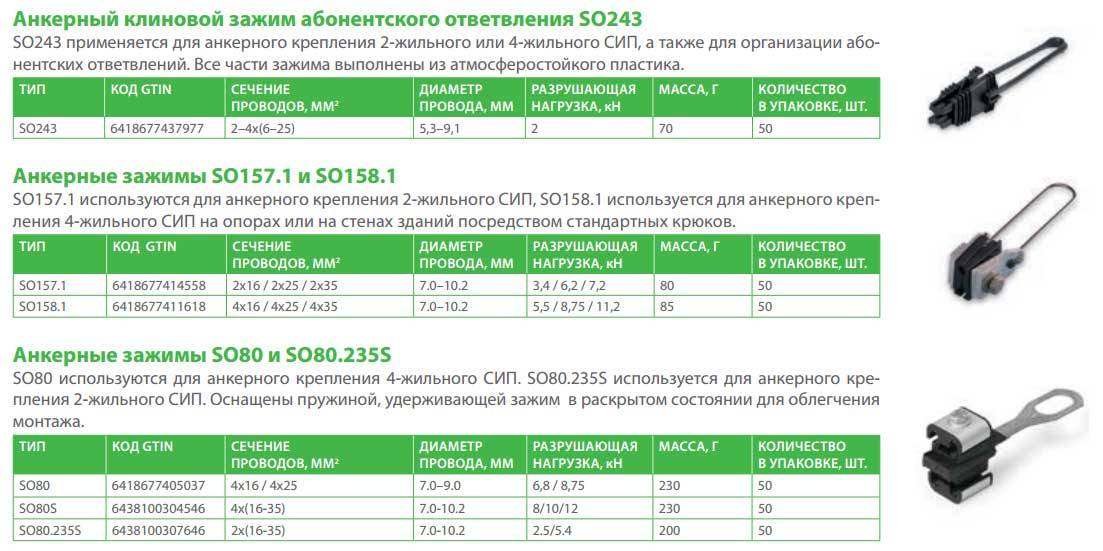

Анкер Ensto SO 243, SO 157.1, SO 158.1, SO 80

Анкер IEK ЗАБ и ЗАБу

Анкер КВТ ЗАБ

Анкер Sicam GUKp

Анкер Niled DN 123

4 или 2 прокалывающих зажима

Зажимы Ensto

Зажимы Sicam

Зажимы Niled

Подробнее о методах подключения можно ознакомиться в статье “Как соединить провода СИП между собой и с медным кабелем”.

Как лучше сделать опуск СИП по трубостойке до шкафа учета? Не нужно вырезать отверстие сбоку трубы, чтобы запустить туда провод.

Прорезая такие отверстия входа (сверху) и выхода (снизу), вы тем самым ослабляете всю конструкцию, а также открываете доступ влаги во внутрь. Если грубо взять скорость коррозии в 0,1мм в год, плюс учесть толщину стенок в 3мм, то лет через десять ваша стойка просто упадет.

Скорее всего учет не примут и заставят переделывать.

Поэтому СИП должен спускаться снаружи, защищенный трубой, либо атмосферостойкой гофрой ПНД (черная).

Для СИП 4*16 используйте гофру диаметром минимум 32мм. Будет удобнее заводить. Использовать ПВХ материал нельзя. В мороз все это полопается и прослужит на улице не более одного двух сезонов.

Еще один из вариантов – использование специальных дистанционных зажимов или бандажей. Вот их марки и характеристики с размерами под СИП:

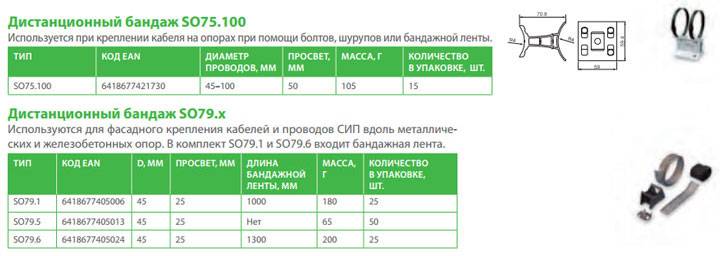

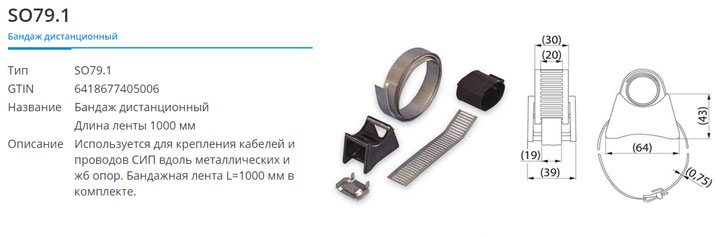

Дистанционный бандаж Ensto SO75.100 и SO79

Дистанционный бандаж Sicam Bic

Дистанционный бандаж Niled Bic

СИП такой материал, который позволяет не прятать его в гофру. Однако по требованиям техники безопасности, любой провод или кабель (даже бронированный), должен быть защищен на уровне до 2м от земли. А шкаф у вас висит на расстоянии максимум 1,7м. Поэтому хотите вы или нет, а прятать его в трубы или гофру все равно придется.

Для крепления труб не желательно использовать простые сантехнические хомуты. Они не атмосферостойкие и все резники со временем рассохнуться и выпадут.

Гофру притягивайте к стойке опять же специальными хомутами для СИП. Иначе от мороза и солнца ПВХ материал хомутов полопается и весь ваш ввод будет болтаться как не понятно что. Для того, чтобы вода не попала внутрь шкафа, СИП опускают и заводят только снизу.

Окончательный ввод от трубостойки до дома лучше выполнить подземным способом, при помощи бронированного кабеля. Хотя каким образом вы будете заводить электричество после точки учета уже ваше личное дело. В технических условиях этого не прописывают.

Только помните, что провод СИП закапывать в землю нельзя!
Если подземный вариант не доступен (есть пересечение с газовой трубой, асфальт), то СИП опять нужно поднимать вверх и тянуть на фасад дома.
Когда данный шкаф у вас был в качестве времянки на момент строительства дома, а потом все таки пришлось выходить кабелем на одну из стен, оптимально в конце строительства будет полностью убрать трубостойку и сделать полноценный ввод в дом напрямую – от столба до фасада.

Как происходит замена опор ВЛ

Для СНТ

Председатель садоводческого товарищества должен обратиться в компанию, занимающуюся строительством воздушных линий, с заявкой о замене старого столба или столбов на новые, и последующем переподключении абонентов. В компании производится оценка работы, а затем специалисты выезжают на место для определения объема работ и согласования срока. Исполнитель составит план, а затем начнет производить работы.

Прежде всего, надо убрать старые столбы, пробурить отверстие под новые, для чего используется спецтехника. Глубина бурения должна быть ниже уровня промерзания грунта в регионе на полметра. В ЛО бурение под электрический столб обычно на 2,2-2,3 метра.

Затем устанавливаются новые столбы с помощью ямобура. Старые вывозятся с территории товарищества тем же ямобуром по желанию заказчика. После этого происходит монтаж и подключение самонесущего изолированного провода (СИП).

Возможно, есть резон обойтись выравниванием опор ЛЭП, без замены столбов. Возможно ли произвести выравнивание, придется ли при этом демонтировать и снова натягивать провод СИП, — в каждом случае все индивидуально, определенно можно сказать только после выезда на осмотр объекта.

Для частника

Частному владельцу земельного участка, дачнику нужно самостоятельно обратиться к нам и поставить задачу о замене опоры ЛЭП.

Цена на замену электростолба для частника составит от 16 000 рублей (сам столб железобетонный или деревянный, доставка, установка нового столба, демонтаж старого).

Как завести электричество на участок?

Провести электрический кабель на участок можно двумя способами:

• воздушным способом;
• подземным способом.

Выбор типа присоединения к сетям, обычно, решается по усмотрению местных властей. Если в вашем поселке возможно использовать оба способа, эксперты советуют отдать предпочтение такому варианту, который позволит провести линии электропередач кратчайшим путем.

Крайне важно, чтобы любые работы проводились строго по предписанным техническим условиям (ТУ). Если присоединение к электросетям будет выполнено с нарушениями, инспекторы МОЭСК имеют право не принять работу и отказать в подаче электроэнергии

В этом случае собственнику придется все исправлять и делать заново.

Поэтому для того, чтобы правильно и оперативно подключиться к сетям, без лишних расходов и головной боли, рекомендуется обратиться к специалистам. В Подмосковье есть ряд профильных фирм, которые оказывают услугу подключения «под ключ». На все про все — 2-3 дня, цена вопроса — 15-30 тыс. рублей.
