Виды и особенности
Сначала разберемся, что из себя представляют рольставни. Основная часть конструкции роллетовых ворот — это полотно, двигающееся по боковым направляющим и сворачивающееся рулоном. Отдельные элементы полотна – ламели соединены между собой шарнирами. Сам рулон накручивается в короб, который к тому же защищает рабочий механизм.
Роллеты могут подниматься вручную и автоматически. Бесшумность работы обеспечивают уплотнители, установленные в направляющие. Процесс спуска и подъема плавный за счет пружин. В защитный короб помещается двигатель, приводящий в действие механизм сворачивания роллеты. Наиболее удобно управление механизмом с помощью пульта дистанционного управления. Оно и самое дорогостоящее.
Производители предлагают различные конструкции роллетных ворот различные по материалу и технике изготовления, способу монтажа, назначению. По варианту установки бывают накладные и встроенные механизмы. Накладные устанавливают поверх проема, встроенные – внутрь.
| Принцип классификации | Виды ворот | Особенности |
| Материал изготовления | Пластиковые | Защищают от шума, солнечных лучей. Имеют слабую механическую крепость. Не подходят для монтажа в больших проемах. |
| Стальные | Основа – металлический профиль с оцинкованной или окрашенной поверхностью. Хорошая защита от взлома. | |
| Алюминиевые | По защитным характеристикам похожи на стальные, однако дешевле и меньше весят. Не подвержены коррозии, имеют долгий срок эксплуатации. | |
| Бронированные | Основа – металлический или алюминиевый профиль. Обеспечивают максимальную безопасность помещения. | |
| Деревянные | Экологически безопасны, имеют хорошую теплоизоляцию. Применимы в качестве декоративного элемента. | |
| Перфорированные | Роллета состоит из металлической основы с пластиковыми вставками. Может иметь различные формы. По сравнению с другими видами – дорогая конструкция. | |
| Назначение | Санитарно-технические | Визуальная и механическая защита технологического оборудования – вентилей, счетчиков. |
| Оконные | Обеспечивают защиту от солнца и проникновения через окно злоумышленников. | |
| Гаражные | Альтернатива традиционным металлическим воротам для защиты имущества. | |
| Способ изготовления профиля | Пустотелые | Полосы роликовой прокатки, заполняемые внутри полиуретаном. |
| Цельные | Из стали или алюминия с большей толщиной стенок и ребрами жесткости. |
Выбирая тип рольставней для самостоятельной установки следует руководствоваться не только простотой монтажа, внешним видом, но и степенью защиты от взлома и непогоды.
Как устроены электрические рольставни

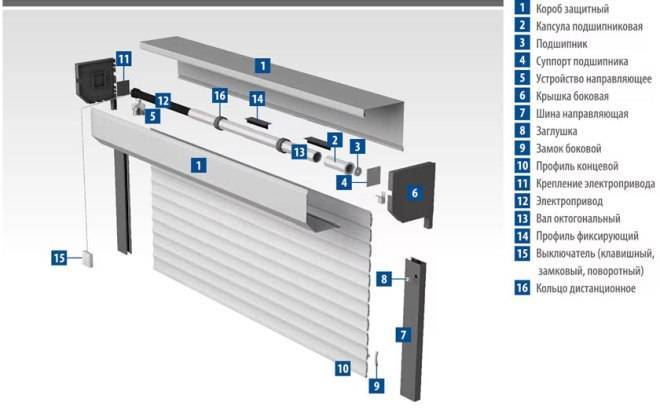

Рольставни с электроприводом устроены следующим образом:
- В защитном коробе ставней, закрывающемся боковыми крышками, размещены роллеты октогонального вала, в котором, в свою очередь, расположен привод.
- Выключатели, редуктор и электромагнитный тормоз вместе с остальными элементами электродвигателя представляют собой электропривод.
- Полотно роллеты разматывается или наматывается в ту или другую сторону — по направлению движения вала. Оно задается с помощью устройств управления (локального или дистанционного).
- На случай выключения электроэнергии предусмотрен ручной механизм открывания.
Кроме этого, изделие содержит:
- направляющие, по которым двигается полотно;
- подшипник и его суппорт;
- заглушку;
- ригель в сборе;
- боковой замок;
- концевой профиль;
- выключатель;
- универсальную капсулу;
- крепления.
Гибкими соединениями между собой скреплены ламели, набор которых собран в защитное полотно. Рулон получается компактным за счет специальных соединений.
Механическая поломка
Возникает при воздействии сторонних предметов на ворота, например, умышленного повреждения направляющих, защитной коробки или полотна, а также случайного воздействия на ворота в результате удара или столкновения. В этом случае выходят из строя ламели. От степени их повреждения зависит дальнейший ремонт роллетных ворот.
Среди механических видов повреждений можно выделить следующие:
- незначительные, которые исправляются рихтованием без снятия полотна;
- повреждение отдельных элементов створки потребует замены ламелей;
- значительное деформирование ворот, при котором рихтовка или замена отдельных частей не поможет. Необходима полная замена полотна;
- нарушение целостности защитного короба;
- деформация направляющих шин.
Компания Терол Торг: 3D ограждения, ворота, роллеты
Если в вашем магазине, офисе или доме установлены роллеты на окнах или дверях, то вас непременно заинтересует вопрос: как правильно отрегулировать рольставни (роллеты) для лучшей работы всей конструкции?
Прежде всего хотим указать, что весь процесс настройки сводится к одному – это правильная и грамотная настройка работы наматывающего механизма конструкции. Такая настройка отличается от типа роллет – механических или электрических систем управления полотна.
Процесс настройки рольставней с механической системой работы сводится к выполнению следующих шагов, которые дают понять, как натянуть пружину на рулонные рольставни:
- Сначала Вам стоит накрутить пружину на вал приводного механизма несколькими оборотами.
- Зафиксировать пружину.
- Надеть и закрепить непосредственно на вал само полотно, а затем снять стопоры.
- После выполнения всех вышеперечисленных действий Вам всего лишь нужно проконтролировать работу подъема полотна до его упора. Если будут выявлены какие-либо проблемы в этом процессе, то, следовательно, вам необходимо дополнительно либо убрать, либо увеличить количество оборотов.
Увеличить или уменьшить крутилку при воротковом приводе рольставен еще проще, так как в данном случае не придется прилгать особых физических сил. Весь процесс – это намотка самого полотна и увеличение либо уменьшение оборотов вала механизма.
Если и после этого вы не смогли понять, как правильно накрутить пружину для рольставни, то лучше обратиться к профессионалам. Так как при неправильной настройке, вы можете испортить весь механизм конструкции, что приведёт к большим затратам на его починку.

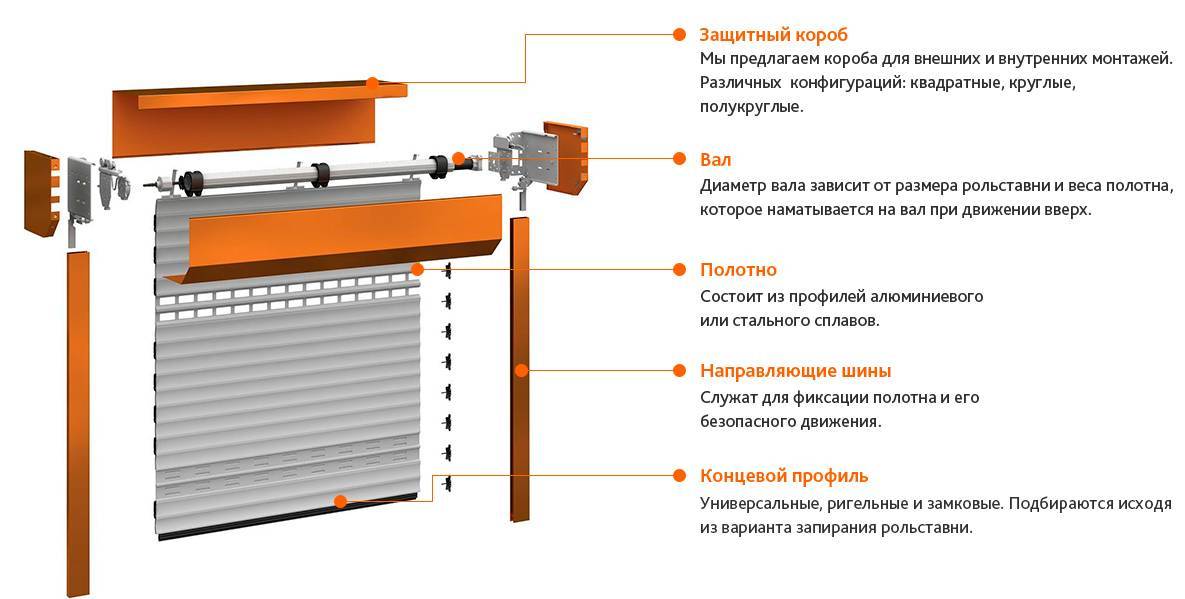

Рисунок 1: конструкция рольставней
Как отрегулировать рольставни с электроприводом
В процессе решения проблемы о том, как отрегулировать рольставни с электроприводом, главное значение имеет время вращения вала. Оно измеряется расположением выключателей на концах конструкции, где происходит размыкания электрических контактов. Весь процесс грамотной настройки рольставен с электрическим приводом сводится к регулирования правильного положения этих выключателей.
Многие сталкиваются также с ситуацией, когда после монтажа всей конструкции, полотно рольставней не фиксируется в нужном правильном положении. Такая ситуация имеет место, если у рольставней:
При открывании полотно не скрывается полностью в коробе.
При закрывании полотно не до самого конца закрывает поверхность.
Все это приводит к снижению защитных механизмов конструкции, уменьшению срока эксплуатации, износа всего механизма. Именно поэтому многие пытаются найти ответ на вопрос: как настроить рольставни в данной ситуации? Эта проблема решается правильной настройкой концевиков. Вот, что вам нужно сделать:
- Настроить выключатель, который контролирует положение полотна в самом вверху. Для этого необходимо либо увеличивать обороты вала с помощью плюсового винта, либо уменьшать с помощью минусового винта.
- Настроить выключатель, который регулирует положения полотна в самом низу по аналогичной вышеописанной системе.
Рисунок 2: настройка концевиков на рольставнях
Правильное положение рольставней вверху – полотно фиксируется на уровне короба, внизу – полотно доходит до самого пола. Если ваши рольставни будут правильно настроены и отрегулированы, то тем самым вы сможет продлить их срок службы, а также повысить качественные характеристики.
И всегда помните, что если в процессе самостоятельной настройки у вас возникнут непреодолимые трудности и проблемы, то лучше прибегнуть к услугам профессионалов.
Видео: как отрегулировать рольставни с электроприводом
Советы по эксплуатации
Подобранные и установленные по всем правилам роллетные ворота прослужат значительно дольше, если соблюдать элементарные правила эксплуатации.
- Регулировать ворота в гараже своими руками недопустимо. Для этого необходимо вызывать сотрудников фирмы, которая проводила установку.
- Если какой-либо из элементов рольставней вышел из строя, необходимо прекратить их эксплуатацию до замены комплектующих.
- Дверное полотно, а также все элементы конструкции, необходимо регулярно очищать от пыли и других загрязнений.
- Ходовые ролики нужно периодически обрабатывать консистентной смазкой.
- Зимой следует своевременно очищать ворота от снега, льда и грязи.
- Подвергать дверное рулонное полотно механическим ударам запрещено.
- Рекомендуется открывать и закрывать роллет до конца. Полуоткрытое положение недопустимо.
- Если в гараже постоянно повышенная влажность и сырость, необходимо при покупке рольставней предусмотреть установку антикоррозионной защиты. Кроме того, направляющий вал должен закрываться специальным кожухом.
Соблюдение этих правил, а также тщательный подбор всех компонентов на этапе заказа обеспечит владельца гаража качественной, надёжной защитой. При этом внешний фасад будет выглядеть современным и стильным, надолго сохраняя «новый» вид.
Недостатки роллетных конструкций
Несмотря на все достоинства, ворота имеют один значительный недостаток – необходима повышенная защита от падения рольставни. Даже легкие варианты полотна могут нанести увечья при падении. Подобные инцинденты, хоть и редко, но случаются при выходе из строя редуктора.
Чтобы избежать подобных ситуаций вся механика и автоматика должны проходить своевременный осмотр, приемный вал находится под защитой короба или кожуха. В качестве страховки все без исключения роллетные ворота оснащаются системой блокировки, для чего устанавливается аварийное торможение вала.
- При образовании наледи на ламелях роллетные ворота гаража с трудом поддаются открыванию, поэтому в холодный период поверхность следует обрабатывать специальными составами или подключать систему подогрева полотна.
- При блокировке ворота невозможно открыть без разрезания металла, поэтому в гараж должен быть еще один вход через калитку.
- Разрезать металл не так уж и сложно, поэтому боксу требуется дополнительная установка сигнализации, если постройка располагается на неохраняемой территории.
- Рольставни имеют медленное движение, их нежелательно часто использовать: имеется ограниченное число циклов.
При наличии инженерного образования и владения навыками сборки установка роллетных ворот на гараж не представляется сложным. Для автоматики же требуется обязательное подключение специалиста.
Существует три основных способа монтажа, определяющих положение короба и направляющих:
- накладной – короб и направляющие крепятся снаружи гаража;
- встроенный – ниша для рулона оборудуется в верхней части проема, направляющие вдоль его вертикальных стоек, конечно, если позволяет толщина фасадной стены;
- комбинированные – кожух для полотна находится сразу за проемом, уже внутри гаража, рейки движения устанавливаются также в помещении, сразу за входом.
Существуют и более сложные варианты, например, когда короб расположен внутри бокса, а направляющие встроенные. Все зависит от необходимой степени защиты и финансовых возможностей заказчика. Особенно прост накладной монтаж.
Помимо стандартных инструментов для таких видов работ, вроде молотка или дрели, потребуются: перфоратор, пистолет, чтобы сделать заклепки, для подключения электропривода – мультиметр. Отделка предусматривает использование герметиков – силиконового и акрилового, для швов – монтажную пену.
Подготовка к монтажу
Инструменты, которые вам понадобятся:
- Строительный уровень.
- Рулетка.
- Маркер.
- Кусачки.
- Длинная отвертка.
- Строительный нож.
- Молоток.
- Набор ключей.
- Клепальный пистолет.
- Шуруповерт.
- Дрель с перфоратором.
- Набор индивидуальной защиты: перчатки, защитные очки, каска.
Весь этот инструмент является бытовым, вы можете приобрести его в любом магазине или одолжить у знакомых.
В случае, если проем выполнен из пеноблока, газоблока, шлакоблока, щелевого кирпича и тому подобного. Это означает, что ваш проем требует дополнительной подготовки, к примеру, металлическим уголком 75.
Качественная подготовка обрамления проема обеспечит вам монтаж рулонных ворот с наименьшими затратами. Поверхность проема должна быть идеально ровной для максимального прилегания конструкции ворот к проему. Сперва вы должны своими силами произвести проверку качества подготовки обрамления проема. Используя строительный уровень проверьте отклонение рабочей поверхности от вертикали и горизонтали. Оно не должно превышать 1,5 мм/м.
Затем проверьте, все ли составляющие комплекта ворот у вас есть. У вас должен быть:
Критерием выбора направляющей для монтажа ворот является сохранение необходимых прочностных свойств изделия в период его эксплуатации.
- Короб с электроприводом.
- Полотно из ламелей (в сборе).
- Две направляющие.
- Коробка с мелкими комплектующими.
После проверки комплекта перейдем к подготовке направляющих к монтажу. Для этого наметим отверстия на направляющих. Центры отверстий должны находиться по центру относительно пазов направляющей. Затем, в намеченных местах, вам необходимо просверлить отверстия диаметром 8 мм через обе стенки. Затем поменяйте данное сверло на сверло диаметром 12-14 мм. Просверлите в тех же местах более широкие отверстия под заглушки. Это следует сделать только на лицевой стороне направляющих.
Затем перейдем к коробу. Снимите переднюю крышку короба, для этого выкрутите саморезы с короба и руками потяните переднюю крышку на себя. На задней крышке короба по обе боковые стороны наметьте по 3 отверстия для дальнейшего крепления к стене. Просверлите данные отверстия. Также наметьте и просверлите дополнительные 2 отверстия в задней крышке короба диаметром 12 мм для вывода кабеля электродвигателя. После установите пазы направляющих в пазы боковых крышек короба. И, наконец, руками соберите каркас роллеты: соедините, используя пазы, короб и направляющие.
Замок на роллетные ворота
На последнем концевом элементе рольставни при сборке прикрепляются автоматические замки – ригели. Они нужны для более плотного примыкания к полу. Боковые заглушки и запирающий цилиндр позволяют оставлять бокс без присмотра на длительное время. Без установления автоматики замок на роллетные ворота обязателен, ведь полотно, хоть и ненамного, но можно приподнять на несколько сантиметров.
Время и средства, потраченные на продумывание и монтаж роллетных ворот, обеспечит их бесперебойную работу и комфорт в использовании. Новое время требует новых форм, соответствующих духу времени, и рольставни отвечают на вызовы нового тысячелетия.
Виды монтажа рольставен (накладной, наружный, комбинированный)
В зависимости от расположения короба, монтаж рольставен может быть трех видов:
- Наружный монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При наружном типе монтажа ролльставен короб с роликовым полотном устанавливают над проемом, а направляющие шини – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
- Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
- Для комбинированного монтажа нужна специальная выемка в верхней части проема. Ее выполняют при строительстве или реконструкции здания, изначально закладывая в проект. Комбинированный способ установки позволяет расположить рольставни внутри проема, и в открытом виде они не препятствуют открыванию окон в любую сторону.
Разновидности монтажа
Монтируем дверной проем в роллворотах
Прежде всего, владелец гаража должен определиться, как проводить монтаж – накладным типом или встроенным.
Дело в том, что решение повлияет на то, какие необходимы подготовительные работы, чтобы смонтировать отверстие в воротах
Кроме того, стоит принять во внимание особенности монтажа, которые касаются прохода для калитки
На этом этапе нужно соблюсти следующие требования:
- Окружающий фундамент должен отличаться максимальной ровностью. Трещин или выступов быть не должно.
- Следует контролировать уровень поверхности крепления, допуская максимальную погрешность в 5 миллиметров.
- Должна быть свободная территория для ворот. Если есть трубопроводы или прочие коммуникации, их, по возможности, удаляют.
Рольставни для гаража: общая информация
Роллетные ворота на гараж – современное решение, которое уже заслуженно добилось популярности среди автовладельцев. Они предназначены для небольших построек, а значит идеально подходят для обустройства гаражного помещения. Рольставни на гараж изготовить самому невозможно, производство осуществляется лишь в заводских условиях.
Но монтаж можно осуществить своими силами, не привлекая к задаче наёмных специалистов.
Рекомендуется монтировать рольставни для гаража своими руками внутри, а не снаружи.
Если остановить свой выбор на этом варианте, то надежность и степень защищенности от злоумышленников резко возрастет.
Основными элементами ворот являются металлические ламели. Конструкция получается полой, поэтому в пустоты добавляют утеплитель. Самым распространенным материалом остается пеноолиуретан.
Как правило, ламели изготавливают из алюминия, чтобы вес получался не слишком большим. В итоге конструкция получается прочной, устойчивой к взлому и долговечной благодаря металлической основе.
Но возлагать чрезмерные надежды на защитные свойства не следует, так как при желании преступники все же смогут проломить полотно сильным ударом. Дополнительную безопасность можно обеспечить, если использовать замки с секретом и некоторые другие решения.
Как выбрать замок для гаражных ворот читайте в статье.
Металлические панели обрабатывают защитным покрытием на полимерной основе, предотвращающим появление царапин и сколов. В воротах применяют конструкционные решения, которые предотвращают защемления рук и пальцев, поэтому они абсолютно безопасны. Утеплитель же обеспечивает приличную теплоизоляцию.
По типу изготовления выделяют два типа изделий – экструдированный и прокатный технологический процесс. Экструдированные изделия обладают повышенной устойчивостью к солнечным лучам, осадкам и прочим воздействиям среды. Прокатные модели отличаются повышенной долговечностью, этого удается добиться благодаря специальному двухслойному покрытию.
Помимо вышеупомянутых преимуществ (долговечность, прочность), роллетные ворота для гаража хорошо поглощают шум. Самым важным плюсом, несомненно, является процесс эксплуатации. Автоматические системы позволяют, не выходя из машины, открыть вход в гараж.
Для этого используется специальный пульт, который приводит ламели в движение. Если электричество внезапно было отключено, то можно будет воспользоваться ручным механизмом.
Модели из данной категории в особенности подойдут для гаражей, в которые невозможно установить подъемно-поворотные или секционные ворота. Типичной причиной может стать размер проёма. Помимо этого, только роллетные модели обеспечивают самую высокую скорость открывания ворот. Это обусловлено высокой степенью автоматизации и их конструкцией.
Электрические ворота для гаража:
