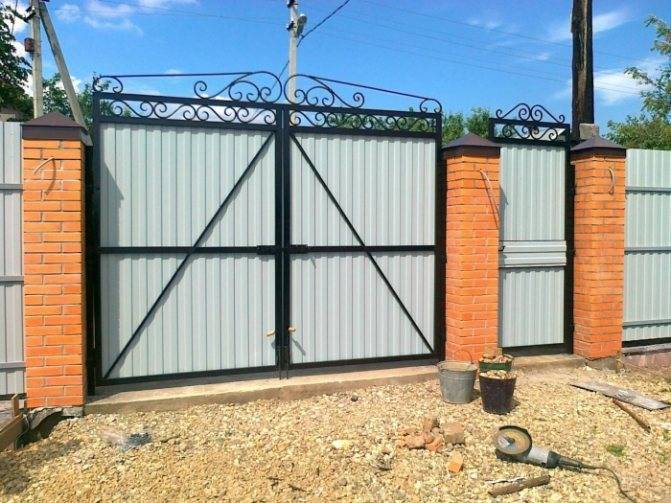

1 этап – размеры ворот из профнастила с калиткой и без
Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.
Ширина ворот из профнастила
Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.
Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.
Оптимальная ширина проема для ворот составляет 4500-5000 мм.
Стандартная ширина калитки из профнастила составляет 1200 мм.
Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.
В таблице показана зависимость ширины створки ворот от ширины профлиста.
| Вид профнастила и ширина волны, мм. | Примечание | |||
| Количество листов | ПС–8 (1 200/1150) | ПС–10 (1 200/1180) | ПС–20 (1 150/1100) | |
| 1 | 1 200 | 1 200 | 1 150 | Общая ширина листа |
| 1,5 | 1 775 | 1 790 | 1 700 | Половина рабочей ширины + общая ширина листа |
| 2 | 2 350 | 2 380 | 2 250 | Рабочая ширина + общая ширина листа |
| 2,5 | 2 925 | 2 970 | 2 800 | Полторы рабочей ширины + общая ширина листа |
Материал подготовлен для сайта www.moydomik.net
Высота ворот из профнастила
Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.
Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.
На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.
Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.
Этапы создания ленточного фундамента
Ознакомьтесь со структурой.
- Обязательно пройдите по предполагаемому периметру и оцените качество грунта. Там где почва мягкая, нужно будет увеличить ширину ленты.
- Наброски по периметру. Первый способ – прочертить четкую линию по земле. Второй способ – расставить по периметру колышки, частота их расположения не важна, даже если их будет 4, то можно будет натянуть веревку. Это никак не навредит будущему рву.
- Работа лопатой. Выкапывается ров шириной 50 сантиметров. Оптимальная глубина траншеи под ленточный фундамент – 40 сантиметров. Поэтому выкапывается 50 сантиметров.
Ров тщательно трамбуется и, одновременно, проливается водой дно ямы. Глубина выходит около 40 сантиметров.
- По желанию, рубероид или полиэтилен укладывается на дно, что играет роль гидроизоляции. Обязательно лежат внахлест.
- Здесь создается песчаная подушка 5-7 сантиметров. Тщательно трамбуется, проливается.
- Следующий слой – гравий или щебень. Его толщина 10-15 сантиметров. Повторяем важные действия – трамбуем, проливаем.
- Монтаж опалубки внутри траншеи — дело очень простое. Для получения красивого фундамента используйте уровень и линейку-уголок, тем самым достигайте углы в 90 градусов.
- Оптимальная толщина арматуры – 8-12 миллиметров. Устанавливается по центру глубины траншеи.
- Раствор. Щебень фракции 20/40 мм, чистый песок, цемент марки M400 мешают в пропорции 4: 4: 1.
- Послойно заливая раствор, протыкайте его, чтобы воздух максимально вышел из жидкого бетона, вместе с этим, разглаживайте и уплотняйте его.
- Финальный слой можно сделать более жидким для придания точной формы.
- Затвердевание основания. Бетон окончательно затвердевает через 4 недели, но этого момента никто не дожидается. Все строители на 4 день уже демонтируют опалубку.
- Грамотной считается сушка бетона, когда он защищен от раннего нагрева солнцем. В первую ночь накрывают от дождя, так как верхний слой еще слаб. На второй день бетон нужно поливать прохладной водой из шланга с низкой высоты.
Наш результат
Монтаж стоек
Процесс установки столбов для ворот мало отличается от способа монтажа остальных опор, однако стоит учитывать определенные нюансы процедуры. Перед монтажом выкапывают яму, затем в нее засыпают песок (для создания подушки) толщиной 15 см, а после – ставят столб и выравнивают его при помощи уровня. Как только опора примет строго вертикальное положение, ее фиксируют распорками.
Следующий этап установки – бетонирование. Заливать раствор необходимо поэтапно, регулярно проводя утрамбовку прутом арматуры. Это позволяет выгнать из раствора лишний воздух. Полые изделия необходимо также заполнить бетонной смесью. Такая мера повысит несущую способность опоры ворот. Чтобы укрепить асбестоцементные трубы, внутрь опор помещают арматуру. Ее втыкают в грунт, а затем бетонируют.
Опоры из кирпича возводят по особой технологии:
- сначала в яму следует насыпать щебень;
- затем в нее заливают бетон (не доходя до уровня поверхности почвы 20 см);
- выполненное основание укрывают гидроизоляцией, а затем снова заливают раствором и укладывают первый слой кирпичей;
- кирпичи необходимо постукивать молотком для выравнивания.
Внутрь кладки необходимо поместить стальную трубу, а затем продолжить возведение кладки. Не стоит забывать о закладных для ворот в кирпичных столбах– с ними будут соединены стойки ворот.
После заливки столбов бетоном необходимо подождать, чтобы раствор полностью затвердел. На следующем этапе к ним приваривают петли, а затем монтируют ворота. Такой технологии достаточно, если ворота используются не слишком часто.
Однако в случае каждодневного проезда тяжелых машин стоит выполнить работу немного по- другому.
Кладка заборных столбов: технологии
В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.
Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.
Кирпичные столбы в 1,5 и 2 кирпича
Кладка столбов: порядок работы
На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».
По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.
Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).

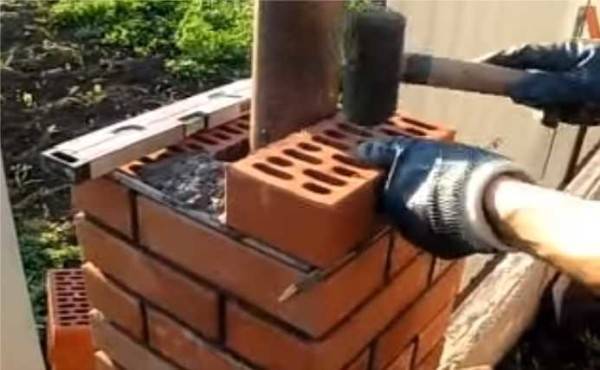

Подбиваем молотком
Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.
Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.
Кладка под пруток
Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.
Раскладка прутка

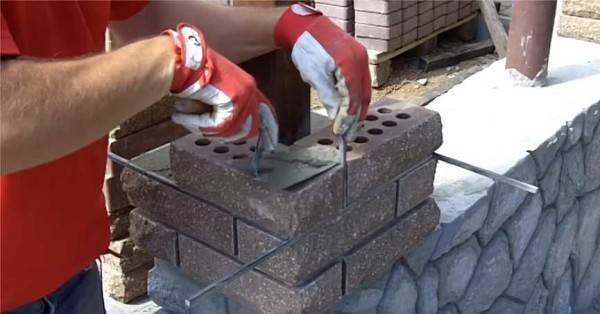

Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.
Под пруток наносим раствор на боковую грань
Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.
Вынимаем пруток, придерживая кельмой шов
Так выкладываются все кирпичи в ряду. Затем прутки вынимают, приступают к следующему ряду. Эта технология кладки столбов из кирпича позволяет контролировать швы и делать их аккуратными. Так сложить столб своими руками может даже начинающий каменщик-любитель
Важно только в процессе контролировать параметры каждого ряда (чтобы столб в сечении был одного размера)
Видео-уроки
Более сложный вариант кирпичного столба — закрученный винтом
Особенности работы с керамическим кирпичом
Установка и монтаж распашных ворот с забиванием металлических столбов
Такой способ установки имеет несколько основных плюсов, ниже перечислим их:
- экономически, монтаж получается очень выгодным;
- скорость установки увеличивается в несколько раз;
- появляется возможность замены или ремонта;
- самостоятельная установка.
Пошаговая инструкция установки распашных ворот
Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.
В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.
Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.

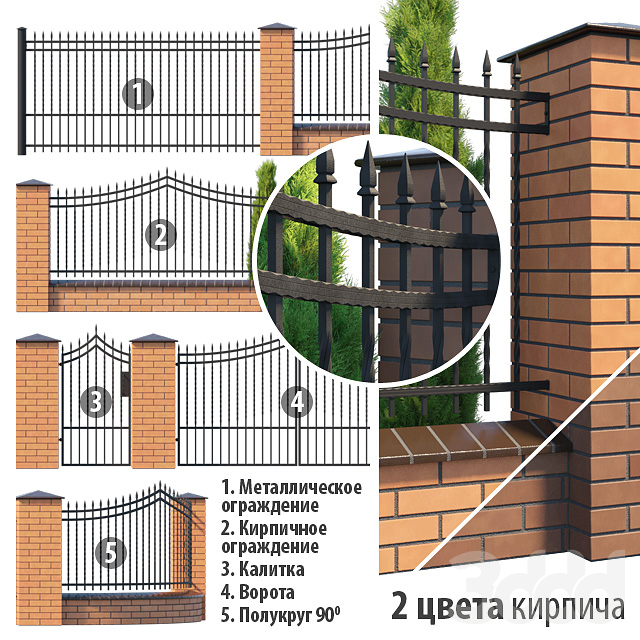

Укладка кирпичной опоры забора
Сооружение металлических ворот и калиток можно произвести лишь с помощью сварочного аппарата. При использовании листовой стали толщиной не больше 2,5 мм используется полуавтомат.

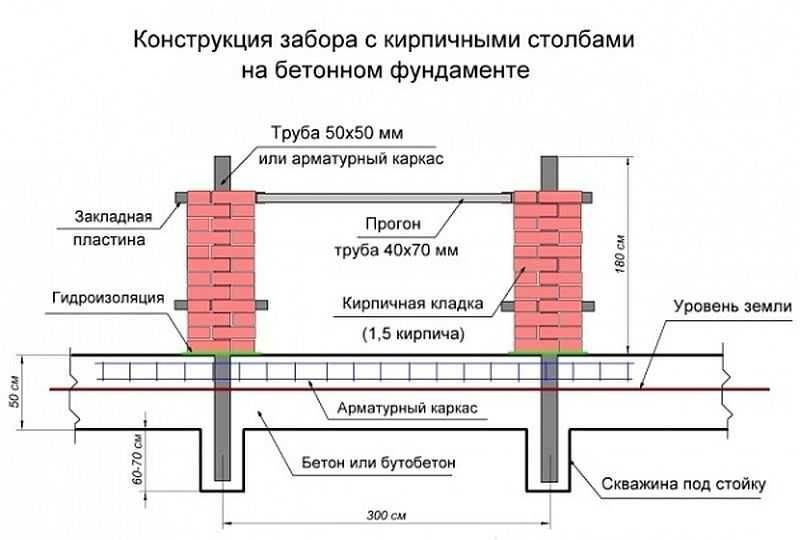

Схема с вариантами кладки столбов
В других случаях требуется профессиональное оборудование. В качестве материала для забора можно использовать оцинкованные профилированные листы. Как правило, высота ворот составляет 2,2–2,6 м, ширина одной створки – 1,9–2,3 м.
Внутренний проем калитки – не более 1,3 м. Чтобы входные конструкции были прочными и надежными, по центру каркаса устанавливают поперечные горизонтальные перекладины.
Чертеж для монтажа опоры без закладных деталей
Инструменты и материалы:
- грунтовочный состав;
- цементный раствор;
- болгарка;
- краска;
- уровень, отвес;
- электродрель, шуруповерт;
- защелка, замок;
- саморезы, болты;
- садовый бур, штыковая лопата.
На фото ниже изображено строительство забора в деревне.
Установка столба для ворот забора
Заливка фундамента
Столбы из кирпича довольно тяжелые и нуждаются в обустройстве надежного фундамента. Работу производят в такой последовательности:
- Вначале нужно вырыть две ямы глубиной не меньше 1 м.
- После этого делают песчано-гравийную подушку. Для чего вначале засыпается песок слоем 10 см и трамбуется, сверху насыпается мелкий гравий слоем 10 см и также хорошо трамбуется.
- Затем из арматуры делают сеточный каркас. Для этого вертикальные прутья необходимо прикрепить проволокой с шагом приблизительно 25 см.
- Каркас вставляется в яму. После чего выполняется крепление металлических труб. Они служат каркасом для кирпичных опор. Их необходимо установить четко по уровню, а затем зафиксировать.
- Замешивается цементный состав (пропорции на 1 кг цемента: щебень – 4 кг, песок – 3 кг. Цемент не ниже М250).
- Раствором заливают лунки и оставляют до застывания (не менее 2 недель с учетом погодных условий).
Эскиз для установки калитки без закладных элементов своими руками
Возведение кирпичной опоры
Когда цемент полностью затвердеет, приступают к укладке кирпичной опоры для калитки или ворот. Поэтапно схема возведения выглядит так:
- Для начала замешивается цементный состав (цемент и песок в пропорции 1:3).
- В 1,5 кирпича выкладывается нижний ряд. Первые 4 ряда выкладывают из полнотелого кирпича. Далее можно использовать пустотелый кирпич.
- Затем, когда первый ряд будет уложен, необходимо проверить его ровность. Для укладки последующих рядов потребуются прутья из металла. Они нужны для создания одинаковых швов в каждом ряду.
Последовательность строительства заборных столбов
Далее:
- Прутья необходимо уложить в форме квадрата вокруг профтрубы. Затем на уровне прутьев раствор укладывается по всей поверхности опоры. После каждого уложенного ряда проверяется уровень кладки. Если уровень нарушен, то кладку выравнивают, убрав излишки цемента или добавляя его.
- После этого середину опоры нужно заполнить мелким гравием и залить цементом. Чтобы цементный состав проник максимально глубоко, выполняется штыкование. Повторять такую процедуру необходимо после укладки каждого ряда.
- Затем крепятся закладные, на них в дальнейшем будет устанавливаться крепеж для ворот и калитки. Устанавливать первую закладную нужно на уровне 30 см от земли, причем пластина должна доходить до металлического столбика и чуть выходить за край кирпичной кладки. Для чего в облицовке болгаркой выполняется пропил, а внутри опоры для усиления прочности пластину крепят к профтрубе сваркой.

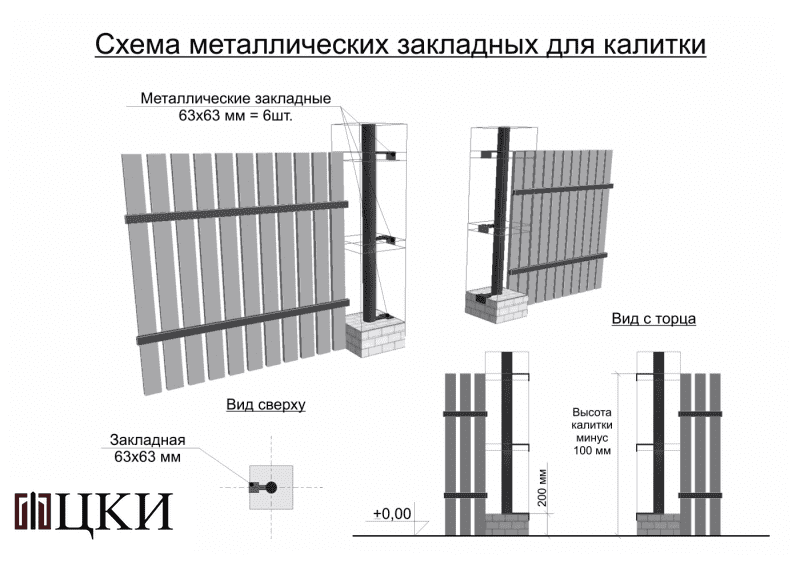

- Для монтажа ворот необходимо 6 закладных, крепление калитки к кирпичным столбам производится с помощью 3 пластин. Затем, когда опоры будут установлены, приступают к расшивке швов.
Закладные детали
Отсутствие внутреннего армирования
Пример установки швеллера
Больше проблем возникнет, если в столбике нет внутреннего армирования. Но и из этой ситуации можно найти выход. В этом случае тоже надо будет установить швеллер. Для этого потребуется кусок большей длины, который глубоко закапывается и бетонируется. Для того чтобы получить гарантированный результат и надёжно закрепить ворота, понадобится подземная перемычка. Что это значит? На самом деле всё очень просто. Нужно поперёк проёма въездной группы прокопать канаву, в которую горизонтально уложить ещё один П-образный металлопрокат в дополнение к двум вертикальным.
Далее всё это сооружение нужно одновременно залить бетоном. Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку.
Установка металлических ворот
Когда участок будет огорожен, необходимо подумать об установке ворот. Они могут быть нескольких типов – откатные или распашные, подъемные или открывающиеся в одну сторону. Своими руками можно установить только распашные ворота или конструкцию, открывающуюся в одну сторону.
Перед работой следует подготовить:
- аппарат для сварки и болты;
- шарниры;
- ровный брусок;
- опоры.
В загородных домах и на дачах чаще всего устанавливают распашные ворота. Такие конструкции имеют две створки. Свариваются они из железа. При желании можно соорудить кованые ворота. Для монтажа ворот следует вкопать столбы, определив размер створок. Могут устанавливаться как деревянные, так и железные опоры.
Шарниры присоединяются к столбам болтами. Изделия, купленные в магазине, не подходят для этой цели. Это объясняется их невысокой надежностью. Следует приобрести мощные шарниры, сделанные самостоятельно мастером токарной организации. Такие конструкции должны иметь шариковый механизм. Это позволит открывать ворота довольно легко.
Сложной является работа по монтажу и закреплению ворот. Один человек вряд ли сможет провести эту процедуру, поскольку створки являются довольно тяжелыми. Навешиваются они на определенной высоте над землей.
Для создания проема под воротами между опорами следует уложить брусок, а затем установить на него створку. Теперь можно приваривать шарниры – сначала верхние, затем — нижние. Вторая створка устанавливается на одном уровне с первой.
Отсутствие внутреннего армирования
Пример установки швеллера
Больше проблем возникнет, если в столбике нет внутреннего армирования. Но и из этой ситуации можно найти выход. В этом случае тоже надо будет установить швеллер. Для этого потребуется кусок большей длины, который глубоко закапывается и бетонируется. Для того чтобы получить гарантированный результат и надёжно закрепить ворота, понадобится подземная перемычка. Что это значит? На самом деле всё очень просто. Нужно поперёк проёма въездной группы прокопать канаву, в которую горизонтально уложить ещё один П-образный металлопрокат в дополнение к двум вертикальным.
Важно! Третий швеллер укладывается так, чтобы нижние края вертикальных соединялись с ним. Далее всё это сооружение нужно одновременно залить бетоном. Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд
Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку
Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку
Далее всё это сооружение нужно одновременно залить бетоном. Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку.
Типичные ошибки
При креплении ворот к опорам из кирпича обычно допускаются ошибки. Закладные привариваются к металлическому столбу для укрепления ворот. Но включать эти детали должны только два столба, на остальных они не требуются.
Ворота не будут обладать высокой степенью надежности, так как их не удержат небольшие участки кирпича, из которых торчит стержень из металла. Для установки конструкции необходимо осуществить предварительную раскладку, провести разметку тех столбов, которые служат опорой.
Монтаж осуществляется электрической сваркой. Она предотвращает появление металлического наплыва.
Стропила
Как построить самостоятельно беседку от верхней обвязки и выше? Какой должна быть стропильная система?
Опишем простейшее решение для квадратного строения.
- Угловые столбы соединяются попарно крест-накрест горизонтальными стяжками (доска 50х100), соединяющимися в середине строения вполдерева.
- В точке их соединения монтируется вертикальная стойка (брус 100х100).
- Четыре стропила опираются концами на стойку и верхнюю обвязку над столбами. Для крепления везде используются оцинкованные уголки. Длина свесов (выступов стопил за обвязку) — 30 — 40 см.

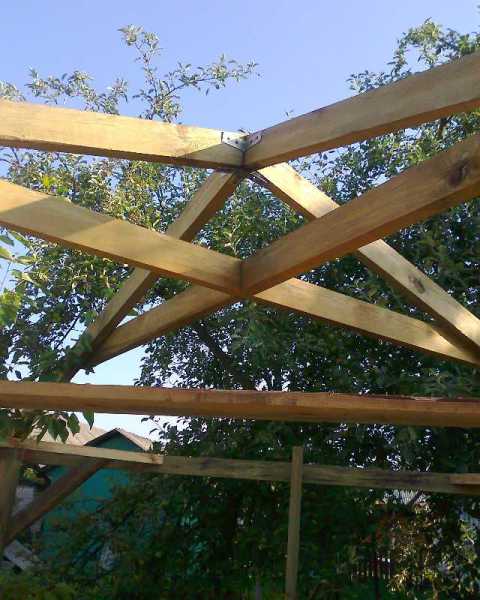

На фото — образец такого сооружения.
Столбы для навесных ворот
Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.
Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:
- На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
- По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.
Перемычки увязывают столбы в единое целое, не позволяя воротной конструкции играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.
Материалы для обшивки калитки
Изготовление ворот из пиломатериала
Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.
Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан
Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции. Соединение в пол доски

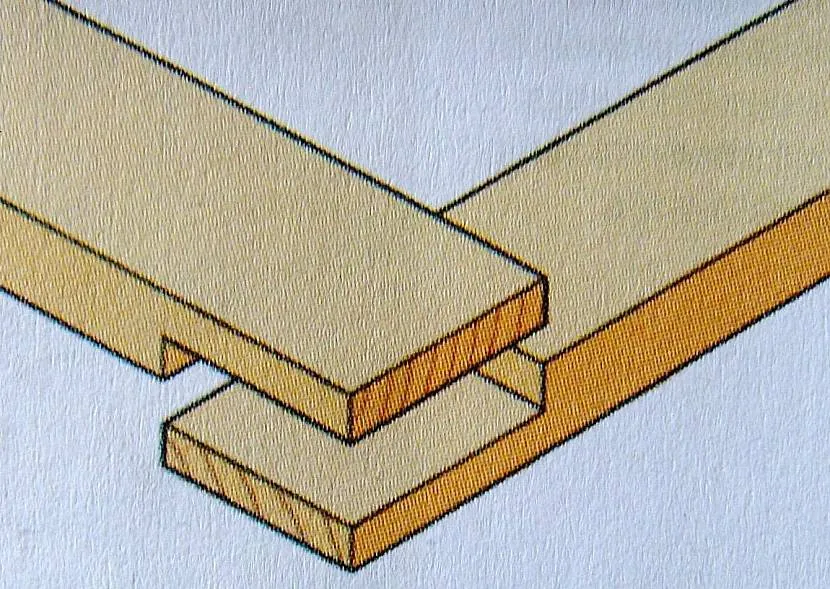

Соединение в пол доски
После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.
Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.
Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.
Поговорим о закладных
Одной из характерных ошибок, когда изготавливается кирпичный столб, является вставка стального стержня только внутри него. В результате она становится абсолютно бесполезной. Чтобы сделать крепление столбов ворот, невозможно обойтись без профильного материала:
В этот момент не нужно забывать о закладных. Сначала их вбивают около поверхности земли, а затем в верхний отдел столба. Только после этого к закладным приваривается швеллер.
Такая работа должна быть сделана очень аккуратно.
Монтаж закладных в кирпичных столбах для забора
Добавляется третий швеллер, причем его длина должна равняться ширине между столбами ворот.

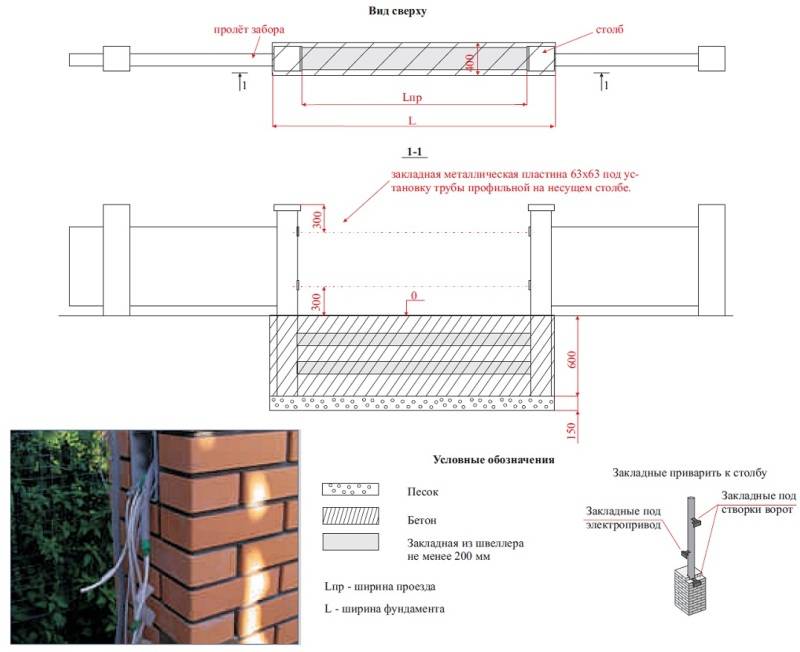

Схема устройства и установки закладных
Если такая конструкция не создает надежного крепления ворот, приваривается четвертый швеллер. Он устанавливается сверху проезда, и закрепляется к верхним частям кирпичных столбов. Для большей надежности к вертикальным швеллерам привариваются «ушки». Четвертый швеллер будет вставляться прямо в них.
