Спутниковая антенна своими руками

Регистрация приемника

Получение телевизионной картинки происходит после регистрации оборудования. Регистрация проводится одним из способов:

• На сайте Триколор;
• В офисе продаж или авторизованном центре (обычно после покупки в специализированных точках продаж происходит регистрация ресивера);
• Через отдел технической поддержки, когда на руках имеется абонентский договор.

При регистрационных действиях пользователь должен указать модель приемника, уникальный номер для идентификации (ID), персональные данные. На передней панели оборудования можно увидеть название модели.

Идентификационный номер представляет собой последовательность из 10-12 цифр. Номер указан на наклейке упаковки или наклейке корпуса приемника. На некоторых упаковках и корпусах отсутствует надпись, поэтому необходимо зайти в меню приемника. При нажатии на подменю «Status» пользователь увидит ID.

Для заключения договора требуется предоставить персональные данные пользователя (ФИО, паспорт, дата рождения, место установки, контактные данные).

Регистрационные действия оканчиваются подтверждением оборудования по телефонному разговору со службой Триколор. Следует указать цель обращения, ФИО, идентификационный номер.

Устройство антенны и комплект оборудования

Учитывая, что инструкция рассчитана на новичка, начнём с азов. Все спутниковые антенны, присутствующие на отечественном рынке цифрового телевидения разделяются на две группы:

Офсетные.

Прямофокусные.

Разница между моделями заключается в принципе работы.

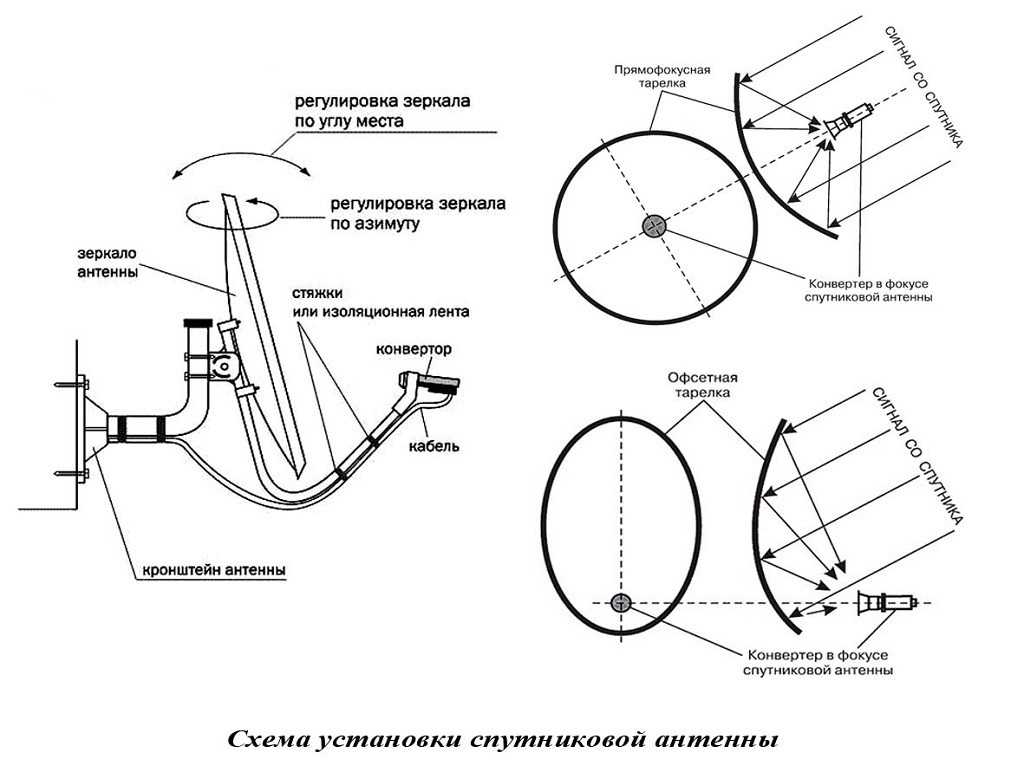

В прямофокусных антеннах, конвертер приёма сигнала расположен точно по центру на незначительном расстоянии от зеркала. В офсетных – сигнал отражается под углом, соответственно конвертер смещён относительно оси.

От вида антенны зависит способ их установки. Прямофокусные монтируются под прямым углом, что соответствует траектории спутника над линией горизонта. С офсетными аналогами дело обстоит иначе. Здесь нужно обратиться к школьному курсу физики и вспомнить, что угол падения луча равен углу отражения.

Спутниковая «тарелка» состоит из следующих элементов:

Кронштейна крепления.

Зеркала отражателя.

Облучателя со съёмным кожухом, защищающим от осадков.

Деполяризатора – преобразует круговую поляризацию в линейную частоту.

Конвертера с усилителем сигнала.

Помимо этого, в базовый комплект поставки входят:

тюнер, отвечающий за трансляцию каналов;

дисек – переключатель между конвертерами, принимающими сигнал со спутника;

коаксиальный кабель с разъёмами подключения.

В комплектацию также входят соединяющие штекеры, анкерные болты и дюбеля.

Выбор места установки спутниковой антенны

Для спокойствия надо было установить антенну в укромном месте незаметном для посторонних и с возможностью быстрого монтажа/демонтажа. Участок рядом с домом имеет почти свободное пространство на юг. И участок не просматривается летом с дороги из-за зарослей кустов. Сначала использовались подручные опоры, но их нестационарность не позволяла обеспечить надежный прием сигнала и быструю настройку спутниковой антенны.

Временная установка Супрала

Вариант наземной установки с простой настройкой на нужный спутник мне понравился. Нравится — делаю стационарную опору для установки антенны на земле.

Спутниковое оборудование – функционал и установка

Как известно, спутник, выбранный пользователем на свое усмотрение (обычно это Sirius 5.0E, Amos 4.0W, Hotbird 13.0E или другие), передает сигнал. Задача спутниковой тарелки – отразить его на конвертер, который полученные данные преобразует и, в свою очередь, посылает на приставку . И только ресивер отправляет сигнал на ТВ-приемник через кабель.

Что нужно для монтажа тарелки

В обычный комплект для монтажа спутниковой тарелки входят следующие элементы.

1. Тарелка для перевода сигнала со спутника на конвертер. Минимальная диагональ – 60 см, максимальная – 120 см. Необходимый размер зависит от местности, где производится монтаж, а также от преград, расположенных перед тарелкой.
2. Кронштейн (выбирается в соответствии с диагональю тарелки), анкера для крепления.
3. Конвертер или головка. Устройство предназначено для преобразования отраженного от тарелки сигнала и дальнейшей передачи его на приставку.
4. Дисек,который служит для объединения двух или более конвертеров.
5. Телевизионный кабель.
6. Ресивер. Чтобы смотреть бесплатные каналы, можно приобрести самую простую приставку. Если же планируется просмотр платного контента, то потребуется ресивер с приемником карт.
7. F-разъемы, необходимые для присоединения кабеля.

Установка тарелки

Спутниковые тарелки следует устанавливать в легкодоступном месте. Это нужно, чтобы всегда иметь возможность ремонтировать или регулировать оборудование.

В комплекте с оборудованием всегда идет инструкция, и собирать тарелку нужно в соответствии с рекомендациями, изложенными в данном документе. При этом в процессе монтажа следует учитывать следующие немаловажные моменты:

• кронштейн с антенной должен быть очень прочно зафиксирован на стене, чтобы сильный порыв ветра не сорвал и не повредил оборудование;
• правильный монтаж кронштейна предполагает направление конвертера вниз;
• кабель должен быть герметизирован и надежно закреплен стяжками и изолентой;
• монтировать нужно так, чтобы спутниковая тарелка свободно вращалась во всех плоскостях, что требуется для удобства настройки.

Базовые понятия потенциального мастера

Даже если иметь дело с традиционной телевизионной антенной, и в таких случаях установки требуются какие-то знания и навыки.

Спутниковое оборудование является куда более сложным в сравнениях с обычным ТВ приёмом. Если для обычного оборудования есть два главных понятия – кабель и штекер, системе, где осуществляется приём от спутника, присущ целый ряд технических понятий:

1. Телевизионный спутник.
2. Антенна спутниковая.
3. Конвертор.
4. Держатель-мультифид.
5. Кронштейн.
6. Ресивер.

Рассмотрим подробнее каждый из составных элементов спутникового оборудования.

Телевизионный спутник — источник сигнала, который требуется принять антенной. Соответственно, чтобы иметь приём постоянного сигнала, необходимо постоянное направление антенны на спутник.

Аппарат на геостационарной орбите Земли, по сути, стандартный космический спутник, но главный функционал такого аппарата – трансляция телевизионного сигнала

Существуют различные спутники и разные конструкции антенн, однако принцип настройки для всех практически одинаков.

Для данной технологии телевизионного приема используется спутниковая антенна, которая представляет собой диск «тарелку» разного диаметра, оснащенную устройством – конвертером.

Часть оборудования – антенна, обеспечивающего уверенный приём сигнала телевизионного приемника от спутника. Учитывая частоту передаваемого сигнала, антенна выглядит несколько иначе, чем конструкции традиционного приёма

Дисковая антенна имеет специальную конструкцию, которая позволяет не просто принимать телевизионный сигнал, но дополнительно концентрировать и направлять в одну точку – на конвертер.

Модуль небольших геометрических размеров, обычно цилиндрической формы, прилагаемый непосредственно к «лицевой» части спутниковой антенны, именуется конвертером.

Один из составляющих компонентов спутниковой «тарелки», которому необходимо уделять особое внимание при монтаже, обеспечивая высокую степень герметичности конструкции

Для закрепления модуля используется специальный штанговый держатель. Конвертер, по сути, является первичным усилителем сигнала, от которого сигнал поступает по кабелю на ресивер.

Устройство под названием «мультифид-держатель» — это та же штанга-держатель, только несколько модифицированная. Позволяет размещать несколько конвертеров для работы с разными спутниками.

Так называемый «мультифид» — простыми словами – расширенная штанга. Это держатель сразу нескольких конвертеров, рассчитанных принимать сигналы разных спутников

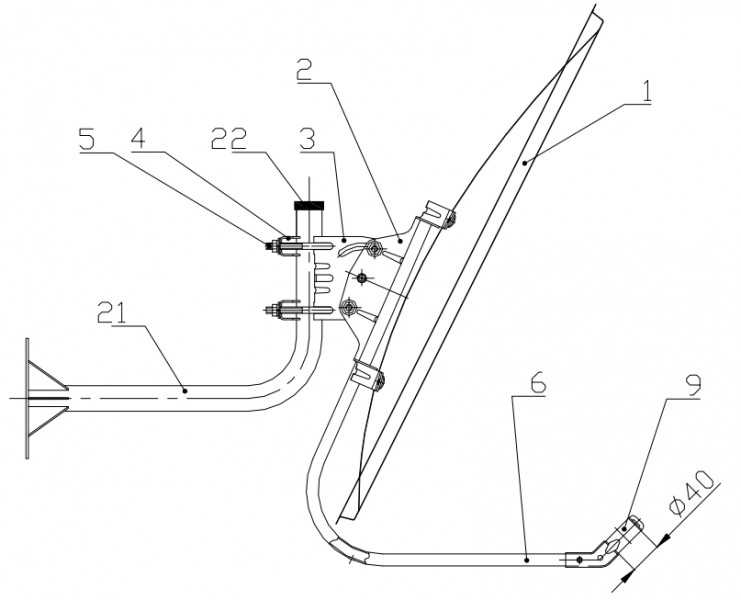

Кронштейн — это, собственно, механическая конструкция, которая собирается из комплектующих частей и закрепляется в предполагаемом месте установки спутниковой антенны. Как правило, таким местом выступает стена здания, реже кровля.

Конструкция кронштейна предполагает не просто обычное стационарное крепление. Механическая часть имеет простую, но вполне эффективную систему сдвига по вертикали и горизонтали

Электронный модуль обработки принятого телевизионного сигнала, с последующим выводом информации на экран телевизионного приёмника получил название ресивер.

Существуют различные варианты конструкций ресиверов в зависимости от производителя. Однако конкретный производитель, как правило, комплектует оборудование с учётом соответствия антенны и аппарата.

Приемный модуль – он же «ресивер» сигнала, который не нуждается в установке подобно спутниковой антенне, но требует некоторых настроек со стороны конечного пользователя

Поэтому любой приёмник (ресивер) согласовать с любой «неродной» антенной довольно проблематично. Этот момент стоит учитывать перед тем, как своими руками устанавливать в доме спутниковую «тарелку» под современный телевизор.

Установка кронштейнов на стену

Далее необходимо закрепить кронштейны для крепления антенн к стене.

В основном кронштейн крепят при помощи пластиковых дюбелей 12х80(мм) или металлических анкерных болтов.

В зависимости от выбранного вами крепежа, не забудьте взять с собой соответствующий ключ.

Прикладываем кронштейн к стенке с таким расчетом, чтобы будущей антенне ничего не мешало. В свою очередь ваша антенна тоже не должна стать помехой сигналу для уже установленных соседних антенн.

Старайтесь выбирать крепкую и надежную поверхность стены. Расстояние от угла стены до болтов должно быть достаточным, чтобы при затягивании болтов угол не раскололся. Размечаем карандашом отверстия для кронштейна. В зависимости от выбранного крепежа, сверлим отверстия в стене нужного диаметра, на глубину, немного большую, чем длина дюбеля или анкера.

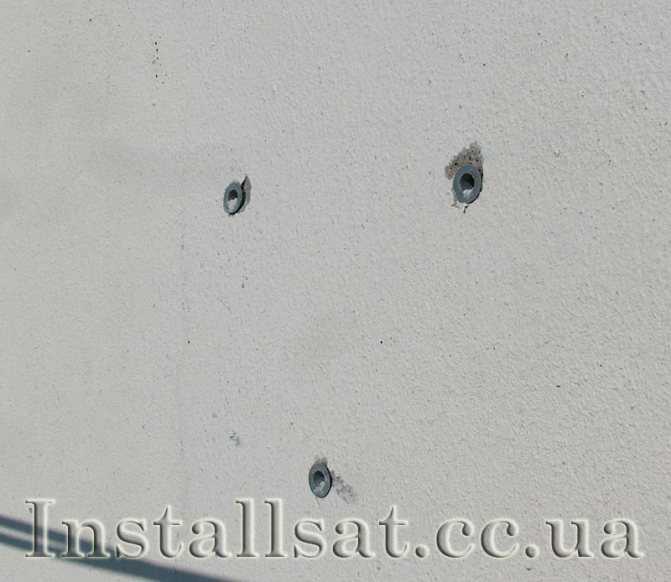

Вставляем дюбели в полученные отверстия и забиваем их молотком.

Прикручиваем кронштейн к стене. Проверьте надежность крепления кронштейнов, приложив к ним некоторое усилие, нужно учитывать, что антенны имеют хорошую парусность и кронштейны постоянно испытывают вибрацию. Естественно, после хорошего ветра антенна должна остаться в первоначальном положении.

Какое оборудование нужно для подключения спутникового ТВ

Спутниковое телевидение — это сигнал, передаваемый оборудованием, расположенным на орбите Земли. Информация транслируется в цифровом формате. Как она попадает на тот или иной искусственный спутник, пользователя интересует мало. Транслирующее оборудование помещается на геостационарной орбите. Это значит, что его положение на небосводе стабильно.

Цифровой стандарт сигнала подразумевает, что для его преобразования в понятный телевизору формат требуется декодирующее оборудование.

1. Тюнер, ресивер без системы авторизации. В нем задаются настройки всех спутников, доступных в регионе, для просмотра бесплатных каналов.
2. Ресивер с системой авторизации. Сегодня смарт карты для просмотра своих платных кодированных каналов предлагают такие крупные провайдеры, как НТВ, МТС, Триколор.
3. Модуль сопряжения, подключаемый к телевизору LG или модели другого производителя, оснащенной соответствующим гнездом-интерфейсом. CI карты предлагаются с системой авторизации и без нее.

Кроме ресивера того или иного типа, пользователю понадобится спутниковый дефлектор с конвертером. Стоит особо отметить, что недостаточно правильно установить тарелку. На уровень приема сигнала конкретного спутника влияет диаметр отражателя. В центральных регионах России достаточно 60 см. В некоторых точках страны потребуется дефлектор 90 см. В отдаленных регионах, чтобы решить минимальный объем задач (найти спутник, отрегулировать положение дефлектора, добиться достаточного уровня сигнала) потребуется отражатель диаметром 120 см и больше.

Рекомендации параметров дефлектора для работы со своими спутниками дает большинство провайдеров. Поэтому у их новых абонентов не возникает никаких проблем. Особенно, если они покупают оборудование в фирменных салонах конкретной компании. Но тем людям, которые желают подключить спутниковое телевидение самостоятельно, рекомендуется тщательно исследовать вопрос и найти подтвержденные данные о том, какая именно антенна будет эффективно работать в конкретном городе.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и надеть на разъемы F. Это можно сделать двумя способами.

Способ 1: разрезать ножом только внешнюю оболочку кабеля на расстоянии 20-25 мм. Экран не может быть поврежден.

Осторожно загните все нити на скорлупе. Теперь нужно снять изоляцию с жилы

Он должен выступать из экрана максимум на 2 мм

Теперь нужно снять изоляцию с жилы. Он должен выступать из экрана максимум на 2 мм.

Затем прикрутите соединитель F.

Избыток питания центральной жилы укорачивают, оставляя не более 5 мм от плоскости разъема.

Второй способ проще. Снова возьмите канцелярский нож. Отступите примерно на 1 см от края кабеля и разрежьте всю изоляцию. Включая наружную и внутреннюю, вплоть до центральной вены.

Затем, отступив на 3 мм, разрежьте только внешнюю оболочку.

Убедитесь, что между оплеткой и центральным проводом не зажаты проволока или ворсинки.

Больше не нужно снимать изоляцию и не нужно ничего гнуть. Просто вставьте и прикрутите разъем f сверху.

Итак, сделайте разводку по всей квартире во всех комнатах, где у вас есть телевизоры. Вы их все тоже подписываете.

В то же время гораздо безопаснее протянуть кабель непосредственно к устройству, чем подключать его через розетку спутникового телевидения. Это может быть связано как с потерей качества, так и с полной потерей сигнала.

Схема подключения при использовании мультисвитча может выглядеть так:

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Самому без прибора также можно произвести установку всех необходимых компонентов систему спутникового телевидения. Процесс отнимет больше времени и требует соблюдения инструкции. Мы уже рассмотрели способ получения координат и направления тарелки для связи со спутником.

Приступим к монтажу:

1. Подготовьте отверстия для установки кронштейна для тарелки и дополнительного держателя;
2. Установите конвертер. Его голова должна быть установлена в направлении вниз, так вы сможете защитить устройство от внешних факторов;
3. Дальнейшее подключение F-разъема требует оголения кабеля на 10 мм, после чего необходимо произвести герметизацию;
4. Кабель должен быть надежно закреплен стяжками, что гарантирует защищенность от порывов ветра;
5. Фиксация антенны не должна затруднять ее дальнейшую регулировку путем вращения.

Подключение приемника

Этапы соединения кабеля и конвектора

1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
3. За разъемом оставить конец жилы размером 2 мм.
4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

• при помощи высокочастотного (ВЧ) антенного кабеля;
• при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал. Зеркало тарелки должно быть направлено максимально вверх

При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны

Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

Спутниковое телевидение Телекарта

Судя по инструкции по установке, оперирующей с понятием угол наклона конвертера, налицо едва ли не единственный провайдер на территории России, вещающий в линейной поляризации (вероятно, горизонтальной). Оборудование НТВ+ и Триколор ТВ здесь не подойдет без модификации. Для вещания используется спутник Intelsat 15. Радует, что по сведениям инструкции не нужно добывать программ и калькуляторов расчета положения небесных тел на небосводе. Позвоните оператору компании, чтобы получить координаты.

Полагаем, это маленькая хитрость, у оператора имеется нужная программа на компьютере. Но это удобно, звонок бесплатный по России, а зона покрытия исключает лишь Камчатку и ряд районов севернее. Даже Хабаровск и Владивосток попадают в область вещания. Для сравнения Триколор ТВ на весну 2014 года лишь выводит на орбиту спутники для решения аналогичных задач. Аппараты взлетели в марте с космодрома Байконур. В этом смысле Телекарта смотрится засланным европейским провайдером либо, возможно, азиатским.

Домашнее спутниковое ТВ

При установке спутникового телевидения, как уже говорилось ранее, потребуется настройка или, как говорят, в профессиональных кругах юстировка. Это своего рода подбор тонкого угла, для того чтобы найти вещание с определённого спутника. Для человека, который не обладает опытом в настройке спутниковой антенны, произвести подобную работу достаточно трудно. Зато можно в любом момент вызвать мастера, который сделает юстировку за считаные минуты, ведь у него уже есть и опыт, да и глаза намётаны на подбор необходимого угла.

Стоимость проведения подобных работ не слишком большая, но не стоит надеяться на то, что юстировку нужно проводить только один раз. Любой шквальный ветер или снегопад может сбить антенну, и при этом нужно будет вызывать мастера. Зачем? Можно сделать всё своими руками и набрать необходимый опыт в настройке практикой.

Рекомендации по настройке спутникового телевидения

Иной раз даже при соблюдении всех параметров настройки телевидения, вещания просто нет или можно увидеть только каналы с плохим качеством. Причина обычно в том, что антенну устанавливают в деревнях или сёлах, которые находятся в низинах и при этом не могут качественно поймать сигнал спутника, а ведь он «светит» достаточно сильно в нужную точку. Поэтому при покупке спутника, нужно проконсультироваться, о том какие спутники сможет поймать «тарелка» и выбрать приемлемый для себя вариант

После этого при настройке стоит обратить внимание на некоторые детали

1. Поймать частоту спутника своими руками просто не получиться, поэтому при покупке антенны клиент получает книгу с необходимыми частотами. В основном это спутники модели Sirius, которые работают на частоте 11.766 GHz. Остальные спутники работают на частотах радиусом в 10 GHz.
2. Можно поймать и два спутника на одной частоте, и при этом не ухудшиться качество получения сигнала. Суть в том, что сигналы сразу с двух спутников будут проходить параллельно друг другу, пересекаясь только на входе в спутниковую тарелку.
3. Скорость передачи данных зависит в основном от качества спутниковой тарелки и грамотной настройки. Чаще всего параметры скорости обозначаются буквами SR (Single Root). Рядом с аббревиатурой SR находятся цифровые обозначения, которые указывают пакеты кадров, доступные для просмотра каналов. Это специальный трафик для доступа к каналам, но его нельзя путать с телекадрами.

Из пивных банок

Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Да и в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная.

Для создания приемника из пустых жестяных банок вам понадобиться:

• кабель для антенны;
• пару жестяных банок из-под пивных или иных слабоалкогольных напитков;
• саморезы – 2 шт;
• штекер;
• изоляционная или липкая лента;
• отвертка;
• палка.

Инструкция, как сделать антенну ТВ самостоятельно:

1. Примотать изоляционной лентой банки к палке, придерживаясь расстояния друг от друга около 7 см, хотя подбирать длину нужно экспериментально. Если у банки остались кольца для открытия, то можно кабель закрепить саморезами к ним.
2. Вкрутить в пивную тару саморезы, зачистить оба конца антенного кабеля и прикрутить к шурупам.
3. Привязать кабель к палке при помощи скотча, это необходимо для стойкости приемника.

4. Вместо деревянной палки можно использовать вешалку, тогда удобней будет вешать для настройки.

5. Чтобы антенна не потеряла свои рабочие свойства из-за влияния непогоды, банки необходимо закрыть большой бутылкой из пластика, двух-трех литровой, у которой отрезаны дно и горловина. В центре бутылки необходимо просверлить дырку, через которую протянуть кабель, после подключения необходимо это место ошпарить кипятком. Тогда пластик от высокой температуры поменяет свою форму и сделает отверстие герметично закрытым.

Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.

Монтаж спутниковой тарелки Телекарта

В интернете полно инструкций и рекомендаций по монтажу спутниковых антенн. Правило тут одно: антенна должна быть закреплена надежно на стационарной поверхности. Поэтому не питаем иллюзий и беремся за перфоратор

Я для крепежа на стену панельного дома использовал универсальные дюбели ZUM 12х71 в комплекте с саморезами к ним с шестигранной головкой (болт) под ключ на 13 длинной 75 мм.

Участок трубы, на который крепится антенна, должен быть строго вертикален. Поэтому при монтаже кронштейна не грех воспользоваться «уровнем». Но если его нет, то подойдет и простой отвес с грузиком, если, конечно нет ветра.

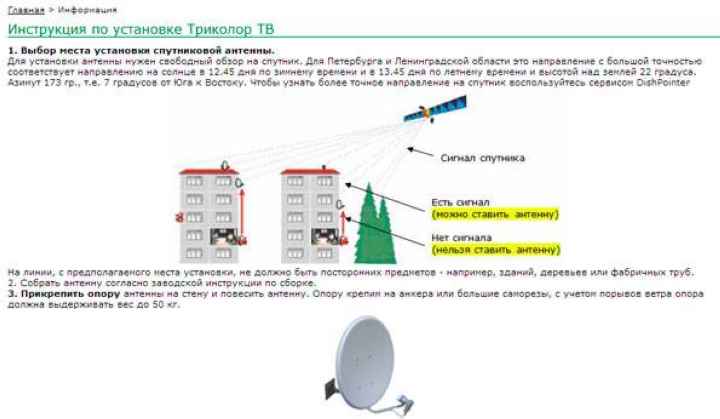

Телекарта на своем сайте выложила самую лучшую инструкцию по монтажу и настройке спутниковых антенн. Поэтому, кому в моем рассказе не хватает картинок, качаем инструкцию здесь. В ней смотрим как разделать антенный кабель и зафиксировать на концах разъемы F-типа.

После того как закрепите кронштейн можно приступать к сборке тарелки. Подключите кабель и не забудьте повернуть конвертер вокруг своей оси согласно данным указанным выше. Определить направление вращения очень просто. По-умолчанию антенный кабель выходит из конвертера вертикально вниз. Нам необходимо повернуть низ конвертера в сторону Юга. В моем случае это около 30°.

Почему эту процедуру нужно выполнить «на земле»? Дело в том, что после того как тарелка уже смонтирована у Вас просто может не хватить длины рук, чтобы дотянуться до конвертера.

После чего монтируем тарелку на кронштейн, фиксируем ее, но не затягиваем гайки, чтобы была возможность перемещать ее в горизонтальной и вертикальной плоскости.

Предварительное позиционирование спутниковой антенны Телекарта

Теперь самое время вспомнить о высоте спутника над горизонтом. В Волгограде угол-места составляет 22,1°. А так как тарелка у нас офсетная, то располагается она практически вертикально, то есть «смотрит» прямо, а не в небо. А если точнее, то вертикальный угол тарелки -1°, то есть визуально она смотрит в землю! Но не пугайтесь этого. Просто посмотрите на рисунок, как работает офсетная тарелка и все встанет на свои места.

У такого расположения есть плюс, в антенне не скапливаются осадки в виде снега и дождя. Поэтому ориентируем зеркало антенны, чтобы смотрела немного в землю. А затем по земным ориентирам направляем в сторону спутника.
На этом предварительная настройка закончена и можно приступить к подключению проводов.

Настройка Телекарты

Подсоединять все провода нужно при выключенном оборудовании. То есть спутниковый приемник и телевизор должны быть отключены от сети. Подключить приемник Телекарты к телевизору можно через «тюльпаны» или SCART.

Включаем телевизор и ресивер. Переключаем телевизор на отображение сигнала с внешнего источника, обычно «AV». И скорее всего увидите следующее:

Это картинка говорит, что телевизор и спутниковый ресивер Globo X90 работают, но антенна не настроена на спутник.
Так как у нас нет никаких измерительных приборов, то будем использовать возможности самого приемника. Для чего нажимаем кнопку MENU на пульте. И выбираем пункт настройки антенны.

Когда тарелка не настроена на спутник, или как минимум настроена не идеально. То показания мощности сигнала составляют около 45%, а величина качества всего 5%.

Естественно в этот момент никаких телепередач Вы не увидите. Наша задача настроить антенну так, чтобы показания мощности составляли минимум 90%, а качество более 70%.

Скажу сразу, что устойчивое изображение Вы получите при величине качества 50% и более. Но все таки стремиться следует к более высоким значениям. Чтобы не зависеть от капризов природы, во время дождя, снега, и пр.
