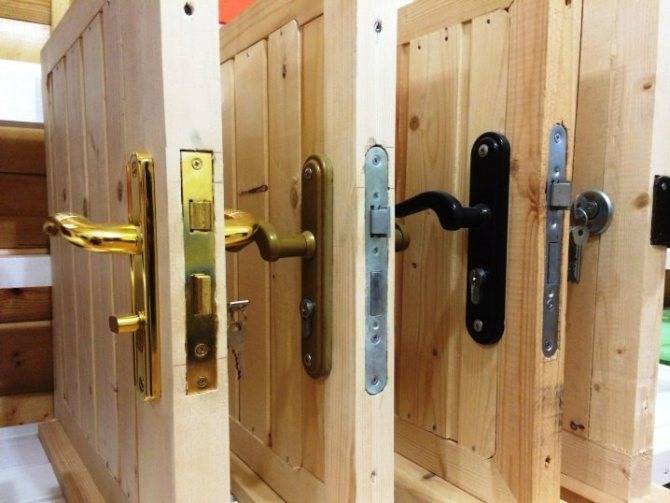

Особенности врезки замков в двери из разных материалов
Технология врезки замка зависит не только от его конструкции, но и от материала, из которого изготовлена дверь.
Самая простая, можно сказать «классическая», технология применяется при установке замка в дверь из цельного массива дерева. В этом случае достаточно просто сделать все соответствующие выемки и отверстия, при этом особо не заботясь о различных нюансах.
При врезке замка в двери из МДФ следует обязательно учесть, что такие двери внутри полые, а специальный дополнительный брусок для врезки располагается на высоте ровно 1 метр от пола. Если вы попытаетесь сделать отверстие под замок выше или ниже, то просто испортите дверное полотно. В остальном же технология врезки замка в дверь из МДФ не отличается от «классической».

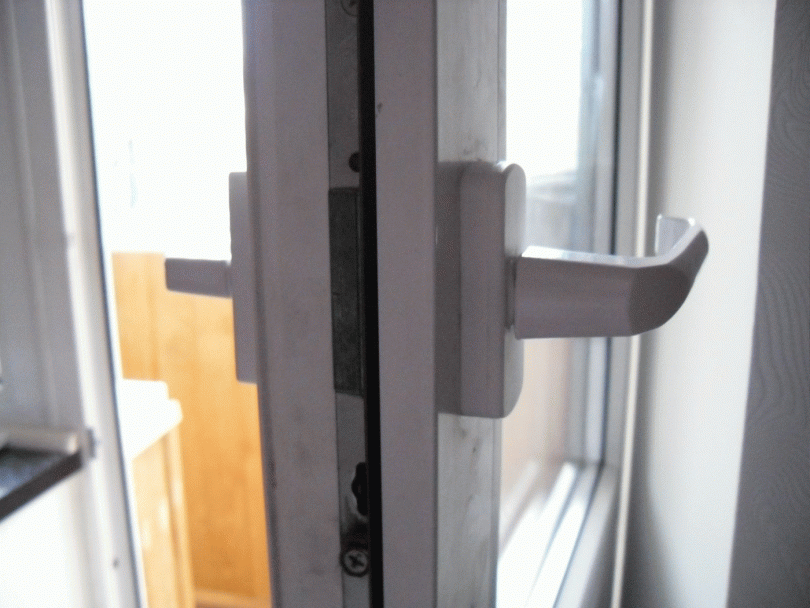

Установить врезной замок в металлические двери или двери из ПВХ профиля самостоятельно вряд ли удастся. Эта работа требует определённых навыков и специального инструмента, поэтому решение подобных задач лучше доверить профессионалам.
Дополнительные устройства для подключения к ЭМЗ
В процессе монтажа к электромагнитному замку могут подключаться дополнительные устройства, повышающие его функциональность и надежность.
Вот некоторые из них:
- Домофон;
- Видеодомофон;
- Доводчик дверей;
- Кнопка вызова;
- Панель ввода кодов и прочие изделия.
Доводчик обеспечивает плавное закрытие тяжелого дверного полотна, что снижает скорость износа деталей и способствует продлению срока службы.
Если монтаж ЭМЗ производится на калитке или воротках, вместе с устройством устанавливается домофон.
Как установить люстру на натяжной потолок, технология установки
Он не включается в комплект, но при желании его легко купить отдельно, а после объединить в одну схему с электромагнитным замком. Панель вызова монтируется на внешней стороне (со стороны улицы), а монитор — в помещении.
Врезной замок: инструкция по установке
Как и в случае с накладным, монтаж врезного замка начинается с нанесения контуров замкового устройства.
Правда, здесь отметки делаются с торцевой части двери. Перенос контуров осуществляется с запасом в 1-2 мм. Это позволит избежать погрешностей при резке металла, благодаря чему установить замок на железную дверь будет легко.
Установка врезного замка
Процесс монтажа состоит из следующих шагов:
Соответственно нанесенным контурам в дверном полотне делаются вертикальные прорези. Сделать их можно с помощью болгарки или ножовки по металлу. Чтобы облегчить задачу, можно предварительно нанести в местах пропила отверстия тонким сверлом (3-4 мм в диаметре).Затем, с помощью молотка и зубила, потребуется аккуратно выбрать вырез.
Плоским напильников размеры отверстия подгоняются под нужные габариты, если где-то была допущена неточность.Теперь с помощью бумажного макета нужно отметить, где будут расположены крепления корпуса замка и замочная скважина.
Сверлом диаметром 0,6 мм высверливаются отверстия, после чего в них нарезается резьба.Чтобы сделать отверстие для замочной скважины, потребуется воспользоваться тонким длинным сверлом.
В центре скважины необходимо сделать сквозные отверстия, расположенные строго друг напротив друга.Замок прикрепляется к двери винтами, проверяется плавность ввода и вывода ключа. Если все работает мягко, без скрипов, можно приступать к следующему шагу.Отверстия для ключа обрабатываются напильником, а затем прикрываются декоративными накладками.
Формирование отверстий для ригелей осуществляется способом, аналогичным указанному в предыдущей инструкции.
Ригели выдвигаются, смазываются зубной пастой, после чего дверь закрывается и запирается до упора. Соответственно отпечаткам ригелей в дверном откосе делаются отверстия размером, немного превышающим диаметр ригелей. Сверху отверстия прикрываются декоративной планкой.
Если во время тестирования работы замка не обнаружится скрипов и трения, то вопрос о том, как вставить замок в металлическую дверь может считаться решенным.
Также предлагаем ознакомиться с видеоинструкцией о монтаже замка в железную дверь.
Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить замок на железную дверь своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!
Технология установки
Для того чтобы установить замок на металлическую дверь, необходимо выполнить ряд последовательных действий. Основная задача установщика состоит в прочном и точном закреплении запорного механизма в предусмотренном месте. Как правило, оно находится на высоте 90–100 сантиметров от пола и выше, а также не должно располагаться ближе 30 сантиметров от иного запирающего устройства, чтобы конструкция была надежнее. Процесс установки состоит из нескольких шагов.
- Следует убедиться в том, что дверь открывается не внутрь, а наружу. Это важный элемент обеспечения общей устойчивости ко взлому. Конкретный экземпляр замка должен соответствовать тому, как дверь открывается, слева или справа.
- Собрать необходимые инструменты для подготовки монтажа. Все должно быть готово под будущие манипуляции.

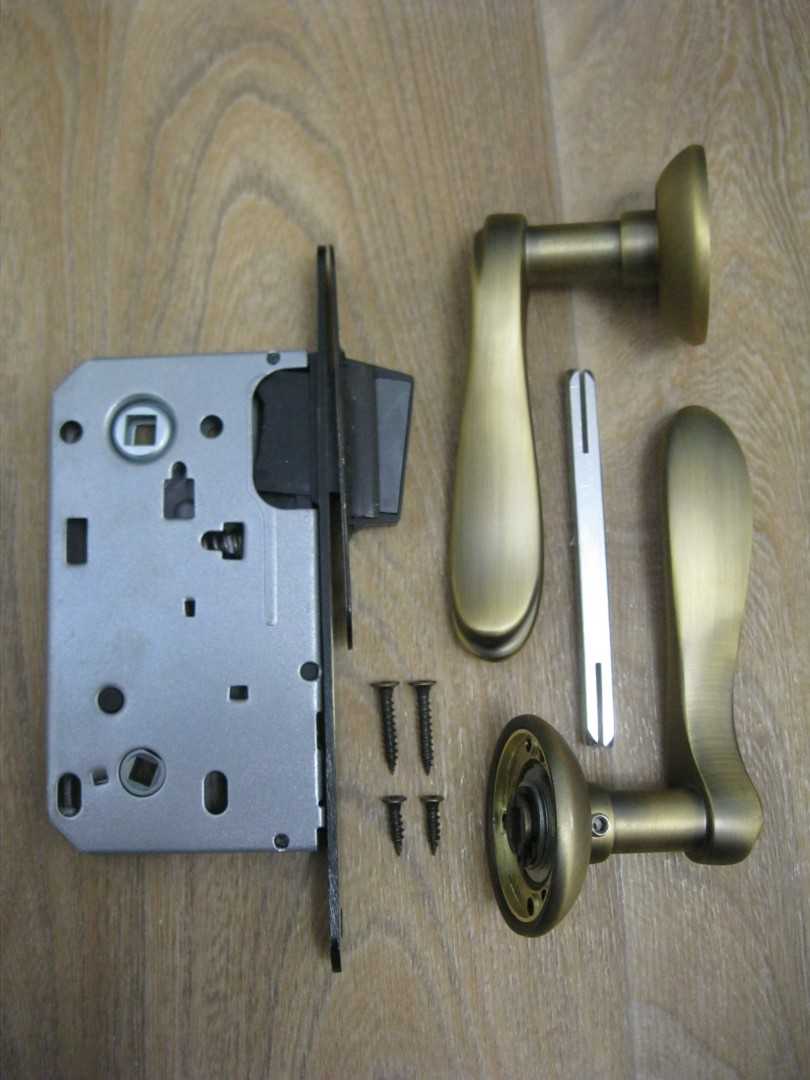

- Проверить комплектность замка. Элементы обязательны в наличии. Лучше убедиться в этом заранее, а не в ходе установки. Нормальный производитель оснастит свое изделие не только описанием, но и понятной инструкцией по установке.
- Просверлить отверстия для штифтов и ключа. Штифты к железной двери привариваются.
- Закрепить замок на дверное полотно, используя штифты и средства крепежа. С внешней стороны не забыть про накладку, прикрывающую замочную скважину.
- Вставить ключ и повернуть, выдвинув запорные ригели замка на максимальное расстояние. Отметить краской место, куда они упираются в дверную коробку. Именно там проделываются отверстия для запоров. При помощи напильника дорабатываются края.
- Установить планку для фиксации закрывания двери таким образом, чтобы замок запирался хорошо, точно и «без шероховатостей». Четкая работа при повороте ключа или запорной ручки должна сочетаться с попаданием выдвигающихся ригелей в предназначенное конструкцией место. Дверь должна плотно и бесшумно закрываться и хорошо открываться.
Естественно, что при установке на гаражную дверь или садовую калитку будут определенные отличия, связанные лишь с конструкцией дверей и условиями эксплуатации замка. Для более прочной стальной входной двери все основные этапы установки аналогичны. Эти двери набирают популярность среди тех, кто еще больше хочет увеличить стойкость ко взлому за счет качества стального сплава конструкции. Навесные замки на воротах все больше уходят в прошлое. Современные кодовые, цилиндровые и сувальдные замки пришли им на смену. Вечная конкуренция взлома и защиты, где, чем эффективнее становятся технологии взлома, тем дальше развивается защита.
Как установить накладной замок на металлическую дверь, смотрите в видео.
Схема монтажа замка врезного типа

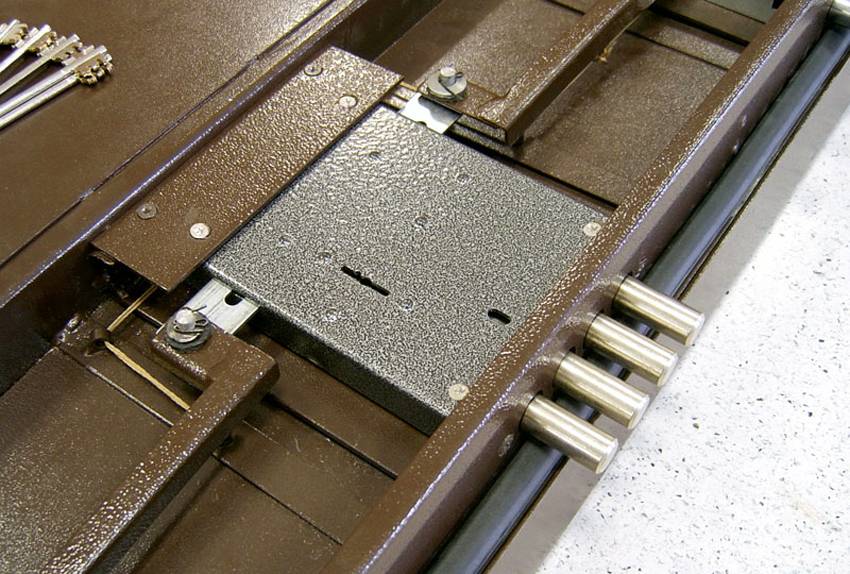

Для врезки замка в железную дверь потребуется просверлить несколько отверстий: они нужны для ручек, самого механизма, а также для скважины.
Врезка замка во входную железную дверь выполняется в такой последовательности:
Сделать разметку места нахождения замка. Наиболее удобная высота для его установки от 1 до 1,5 м. Также можно размещать замок, отступая от пола 80 или 90 см.
В торцевой области створки промаркировать края паза. С каждого конца выполненной разметки сделать дрелью небольшие углубления, затем между ними нужно будет сделать выемку при помощи болгарки. Чтобы сверло не «ездило» по металлу, сначала можно выполнить легкие вмятины керном и молотком
Для сверления важно выбрать соответствующее по диаметру сверло, его следует взять на 2 мм больше, нежели толщина замка.
Вырезать отверстие под замок. Соединить просверленные края линиями
Теперь придется поработать болгаркой, лучше использовать небольшой инструмент. Если дверь выполнена из профиля, то прорезать отверстие нужно будет с обеих сторон. Для такой работы как нельзя лучше подойдет маленькая болгарка. После выполнения отверстия, края обязательно обработать напильником, чтобы они были ровными.
Выполнить отверстие для замочного цилиндра. На следующем этапе врезки замка во входную металлическую дверь, необходимо посчитать расстояние от скважины до края устройства, перенести маркировку на створку. Также на этом этапе нужно сделать разметку, чтобы потом установить дверные ручки. На полотне лучше всего нарисовать контур замка, и по его периметру выполнять небольшие отверстия с мелким шагом, которые затем соединить в единое целое. После того как прорезь будет выполнена, вынуть металл, вставить замок (примерить его), если потребуется, то расточить отверстие до нужных габаритов. Проделать это можно дрелью, оснащенной абразивным кругом небольшого размера. Цилиндр должен хорошо входить в замок.
Выполнить отверстия для фиксации ручек. Это просто: достаточно требуемого диаметра высверлить отверстия.
В корпус дверной створки поставить механизм, отметить точки для его крепления. Для фиксирующих винтов выполнить отверстия, затем сформировать метчиками в них резьбу.
Монтировать замок. Вставить замок железную дверь (в подготовленную прорезь), прикрутить винтами или саморезами. Часто крепежные элементы идут в комплекте к устройству. Затем установить цилиндр, соединить его с замком. Для этого потребуется длинный винт, который вставляется с торца.
После закручивания винтов проверить, исправно ли работает замок. Если все в порядке, монтировать дверные ручки, накладку. Сердцевину смазать машинным маслом или другой смазкой, проверить, как работают ригели.
Теперь нужно сделать ответное отверстие в коробе, в которое будут входить защелка и засов. Сначала выполнить разметку, делать это нужно максимально точно. Можно на засовы замка навесить ответную плану, максимально прикрыть (закрыть) створку и в таком положении разметить края ответки. В коробе дверей просверлить для ригелей соответствующие углубления. Зафиксировать ответку.
Чтобы не произошло каких-либо сдвигов, нужно по мере установки замка регулярно проверять функциональность механизма.
После врезки замка в металлическую дверь, для нормальной работы механизма, важно его периодически очищать от пыли грязи, смазывать механизм. В новых изделиях смазка уже присутствует, а вот те, что несколько месяцев проработали, требуют ухода
Чтобы смазать ригели, нужно их выдвинуть на максимум, распределить смазывающий состав по ним, задвинуть их назад. Секунд через 40 еще раз повторить такую процедуру. Сделать так 3 или 4 раза. Также для нормальной работы замков не допускать проседания створки. Для этого требуется регулировать петли и корректировать их работу, подбирать навесы, подходящие к массе полотна.

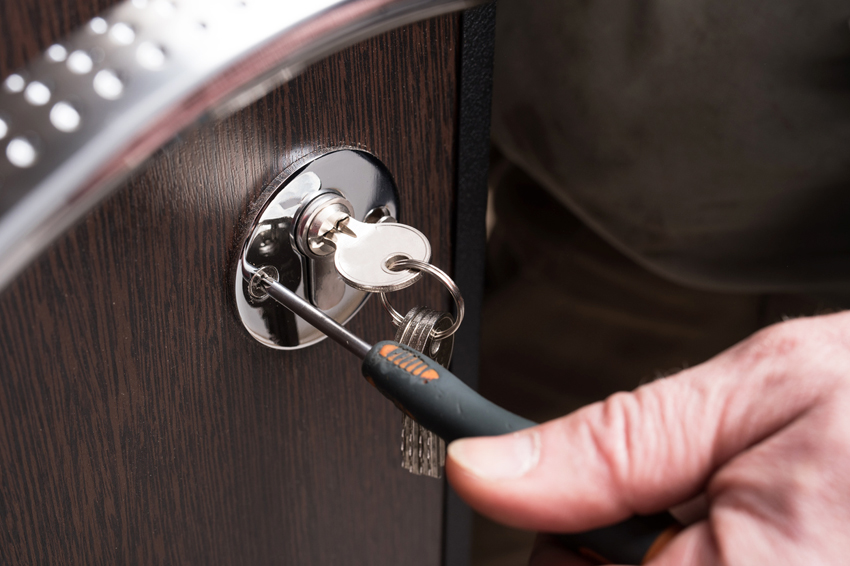

Как демонтировать старый замок
Если требуется врезать замок в металлическую дверь впервые, то объем работ будет один. В этом случае можно покупать любой понравившийся замок и приступать установке. Однако в случае, если новый замок устанавливается на замену старому, предварительно потребуется сделать две вещи:
- Снять старое устройство.
- Купить новое.
Установка нового замочного устройства на место старого — процедура несложная, а выполняется в последовательности, обратной процедуре демонтажа. И если с накладным замком все более или менее понятно, то как демонтировать механизм, встроенный в железную дверь?
Если замок установлен без ручек и фиксированной личинки, то снять его очень просто. Для этого нужно выкрутить крепежные винты, установленные на торцевой планке двери. После чего планку следует поддеть и вытащить вместе с ней замочное устройство. Таким образом отлично снимаются сувальдные замки.

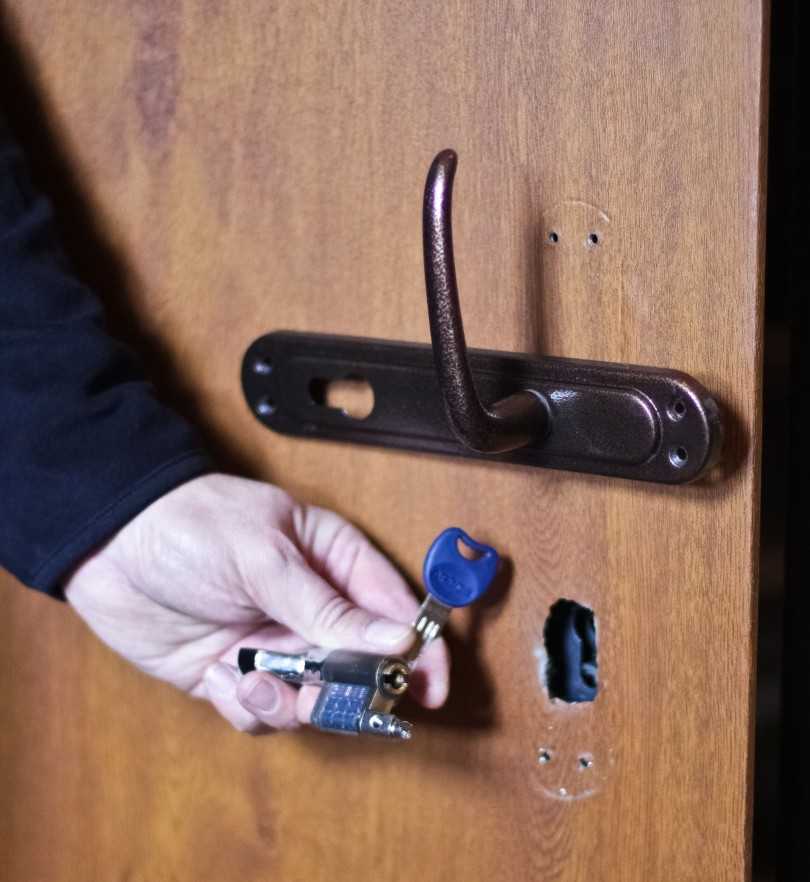

Однако если предстоит демонтаж замка с фиксированной личинкой (цилиндром), набор действий будет несколько иным. Чтобы снять цилиндр, потребуется дополнительно вынуть винт, установленный в торцевую планку. Такой винт опознать просто: он значительно длиннее всех остальных, так как проходит через все устройство. После этого личинку можно выдавить с любой стороны двери. Впрочем, в ряде случаях этого будет недостаточно. Некоторые цилиндры дополнительно снабжаются системой защиты от выдавливания. Чтобы снять ее, нужно вставить ключ в замочную скважину и медленно повернуть. Смысл этого действия в том, чтобы «поймать» момент, когда личинка поддастся выдавливанию.
Как открыть замок железной двери, объединенный с ручками? Дверные ручки обычно крепятся на сквозной квадратный штифт с помощью стопорного винта. Перед демонтажом замка потребуется снять ручки. Для этого их следует открутить, а затем вытащить стопорный винт.
Еще одной проблемой могут стать декоративные накладки, препятствующие доступу к корпусу замка. Обычно они крепятся болтами, снять которые можно с помощью обычной отвертки.
Какой дверной замок выбрать
Любая врезка дверного замка начинается с выбора такого устройства. Тут есть несколько правил, главным из которых является установка на входную дверь двух замков различной конструкции. Хорошо дополняют друг друга цилиндрический и сувальдный замок. Кроме того нужно учитывать, что замки имеют различное качество. И один дверной замок даже среднего качества даст фору двум плохим замкам.
При выборе дверного замка не стоит опираться только на его стоимость. Если не знаете что выбрать, пообщайтесь на специализированных форумах в сети интернет. Можно спросить совета и у продавцов такой продукции. Но можно ли быть уверенным, что они расскажут вам всю правду?

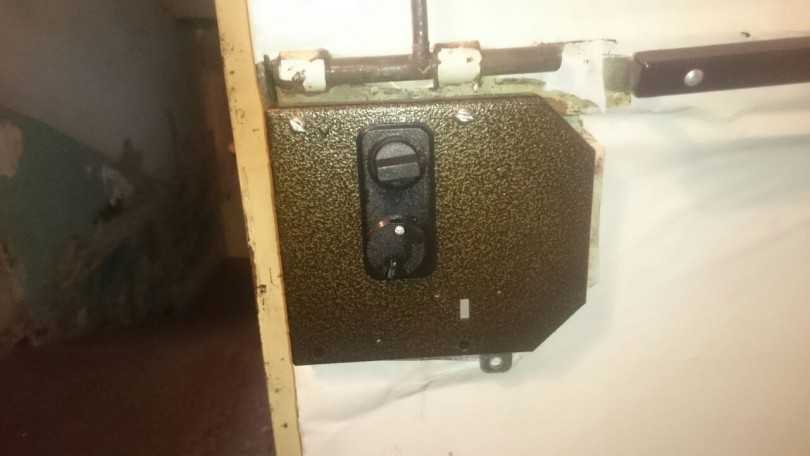

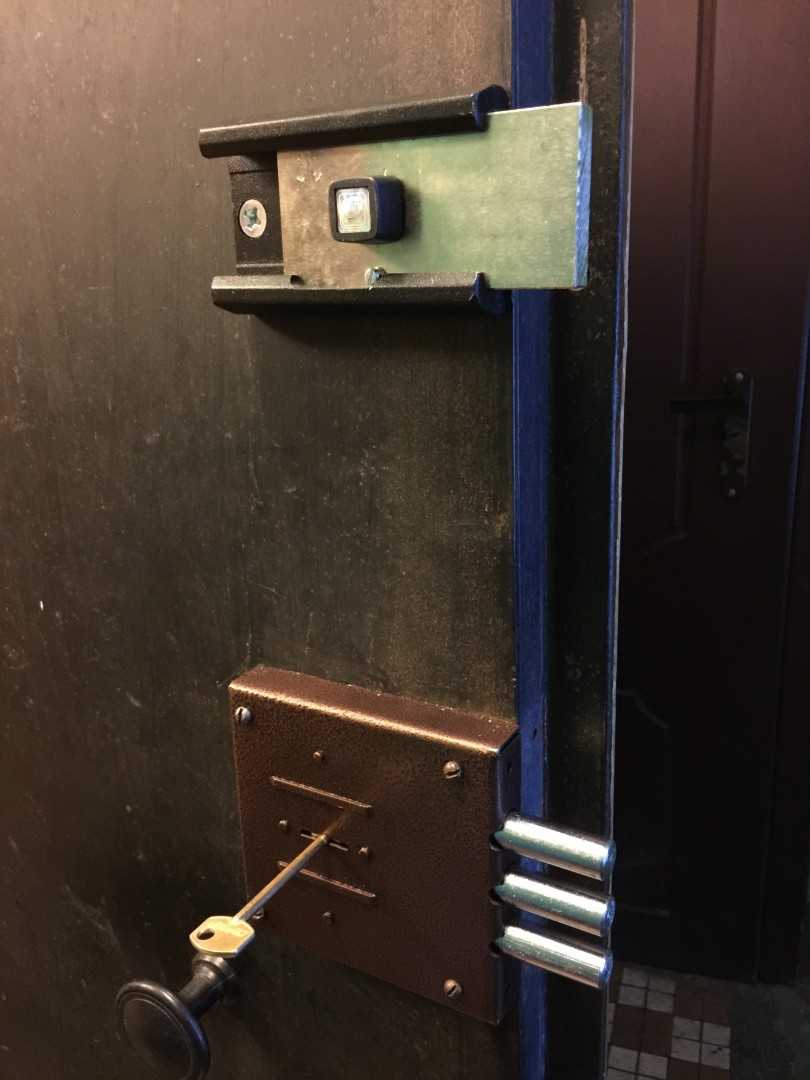

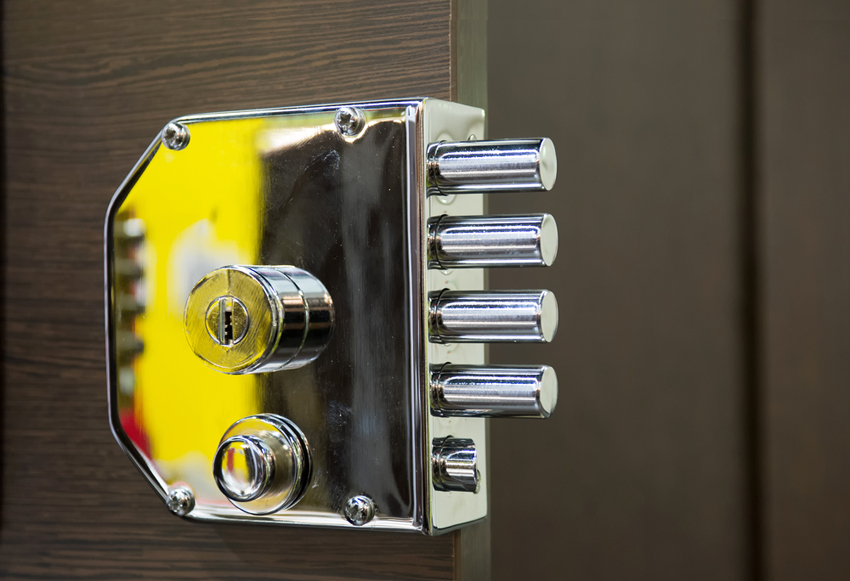

Накладной замок

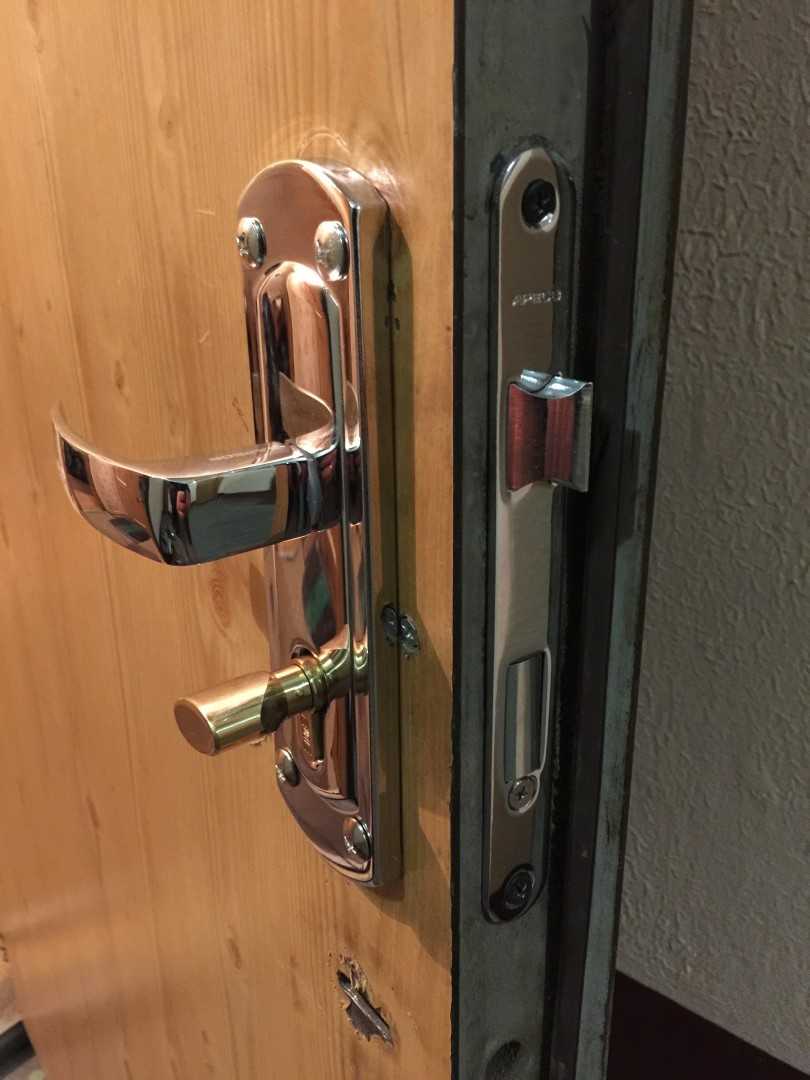

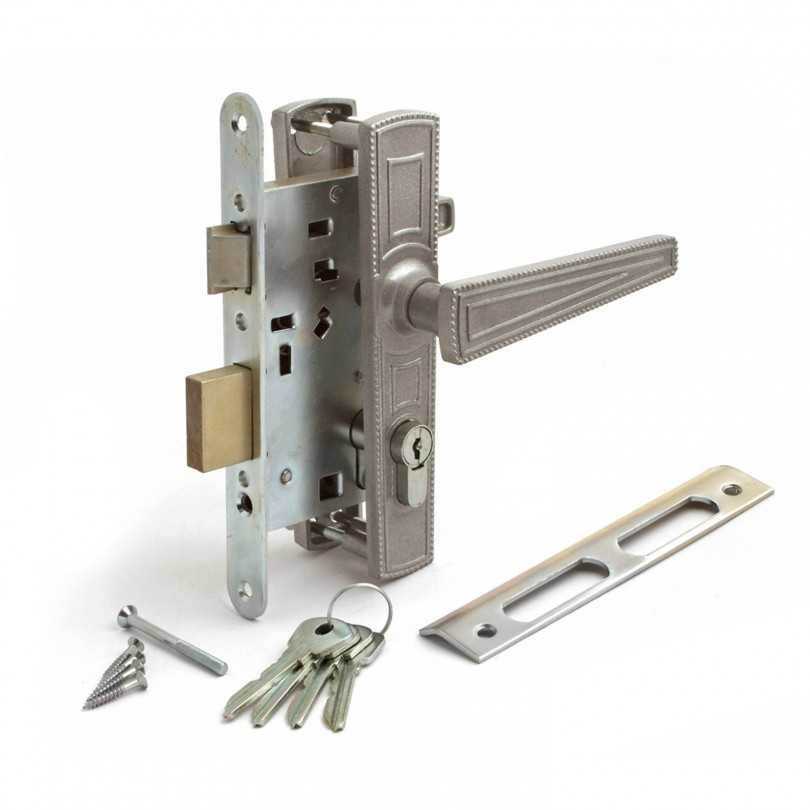

Врезные замки
После монтажа скрытым способом, внешний вид двери выглядит эстетично. Такие замки отличаются по внешнему виду и по качеству.Они более трудоёмки в установке, но зато обеспечивают защиту двери. Замки делятся на два вида: цилиндровые и сувальдные.
Цилиндровые замки самые популярные, на них большой спрос. Один из плюсов — это маленький размер замочной скважины.
Состоит из цилиндра и двигательной части. Именно в цилиндровой части находится игловидный элемент, который создаёт секретность.
Механизм погружён в полотно, и преступник не может определить модель устройства. Взломать отмычкой невозможно.

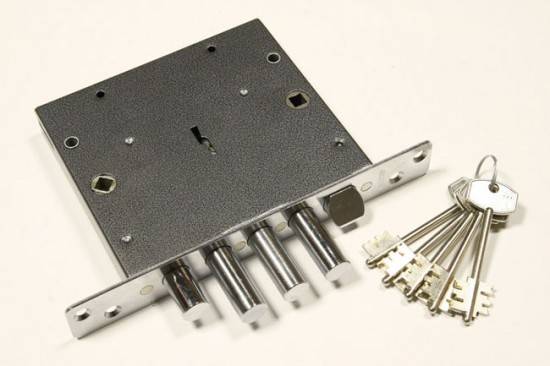

Сувальдный замок характеризуется простотой устройства, но достаточной безопасностью.
В продаже встречаются различные образцы механизмов, а именно: засовы, количество пластин определяют уровень безопасности, механизм — зубчатая гребёнка, часто ставится на металлические двери.
Замок может ставиться на дверях правого и левого открывания. Специалисты не рекомендуют его как один замок для защиты, его лучше использовать как дополнительный замок.
Какой замок выбрать для установки?
Схема устройства цилиндрового замка.
Перед тем как заниматься монтажом замочных конструкций, необходимо знать, что современный строительный рынок предлагает два их вида: сувальдный и цилиндровый. Каждый из них имеет свои особенности.
Цилиндровая модель замка.
В обиходе называется английским замком. Система такой модели подразумевает под собой секретный механизм, который будет работать только в том случае, если рабочую часть привести в движение только правильным ключом. Замок состоит из личинки и сердечника, которые расположены внутри стандартного корпуса.
В данном случае удобство заключается в том, что личинки таких замков делаются по определенным стандартам. Поэтому в случае поломки нет нужды подбирать именно конкретного производителя. Форма открывающего ключа имеет большое количество выемок, вырезок, а как дополнение и боковую фигурную форму. Такой вид обеспечивает сложность подбора отмычки ворам.
Схема устройства сувального дверного замка.
Цилиндровый замок может быть одно- или двухсторонним. В зависимости от этого, он будет иметь две или одну скважины под ключ, чтоб можно было его открыть.
Когда устанавливается такая модель на железную дверь, то в случае ее выступа над поверхностью дверного полотна используют специальные бронированные накладки, которые закрепляют со стороны жилища.
Сувальдные модели замков.
Конструкция такого замка подразумевает наличие секретной части, в состав которой входят рельефные пластины, которые приходят в действие за счет выступов, расположенных на ключе.
Система такого замка подразумевает под собой рабочее состояние только тогда, когда поворот правильного ключа расположит пластины в наружное положение.
Такие конструкции очень надежны и имеют повышенную устойчивость к применению физической силы. Чем больше присутствует ригелей, тем выше их ударопрочность. Но в случае повреждения сувальдного замка может понадобиться замена пластин или же полный демонтаж и установка нового замка.
Но стоит обратить внимание и на недостаток – большой размер замочной скважины. Из-за этого момента с такими замками легко справиться при помощи отмычки
Хотя более современные модели оснащены дополнительными защитами: ложными пазами, функцией распознания отмычки и т.д.
В любом случае специалист рекомендуют использовать такие замки не поодиночке, а в комплекте. Так повышается гарантия безопасности собственного жилища.
Врезка ответной части: особенности
Итак, работа близится к финалу, замок уже занял свое положение – осталось лишь обеспечить наличие пазов для защелки, если таковая имеется, и для запирающих ригелей.
В данном деле важное значение имеет сам первый этап нанесения разметки. Сделать это можно следующим образом:
- обмажьте красками или мелом защелку и запирающие ригели;
- закройте дверное полотно;
- попытайтесь закрыть дверь на ключ.
Когда дверь будет открыта, на ее коробке останутся меловые метки в тех местах, где должны располагаться пазы.
Вырезать данные пазы необходимо точно таким же методом, как и вырезался карман для расположения замка, только в данном процессе не следует слишком усердствовать в сохранении размера. Как раз наоборот, данные пазы должны обладать запасом в несколько миллиметров по всем сторонам. Такие параметры позволят замку оставаться легким в эксплуатации.

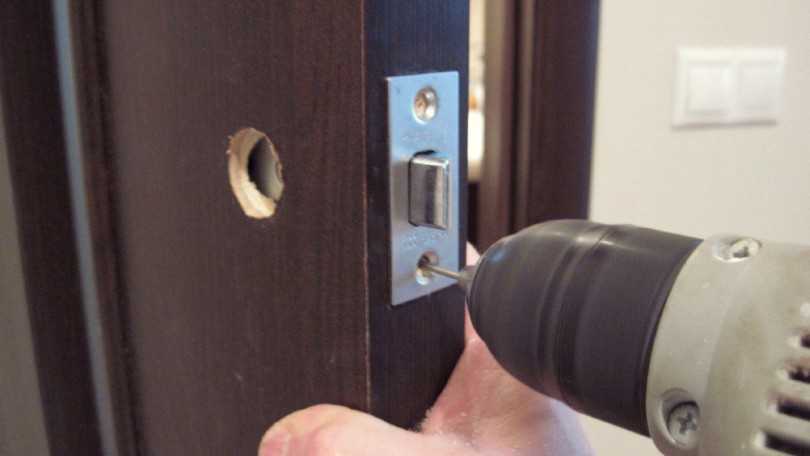

После того как паз будет сделан, сверху на него крепится запорная планка, входящая в комплект замка, при помощи саморезов или шурупов.
Теперь следует убедиться, что замок работает правильно и четко, без дефектов и резкого хода, плавно открывается и закрывается. Если все условия сохранены, значит, монтаж был произведен верно.
Ремонт крестовых замков
Крестообразный замок в разобранном виде
Как видите, в крестовых замках ремонтировать особа и нечего, так как нечему сломаться, так что техобслуживание, как правило, сводится к чистке, мойке внутренностей и смазке. Сама система такого типа крайне неудобна и ненадёжна — чаще всего в первую очередь изнашивается ключ, причём все четыре ребра одновременно, что во время открывания приводит к «закусыванию», то есть, ключ заклинивает.
Способов взлома здесь много, например:
Если ключ сломался в отверстии скважины, то сверлом, немного превышающим диаметр ключа, личинку высверливают и открывают устройство обычной отвёрткой.
Когда ключа нет вообще, но есть шуруповёрт, подбираете насадку по диаметру скважины, и в режиме малых оборотов начинают прокручивать личинку, прижимаясь всё сильнее и сильнее. Через несколько минут дверь будет открыта.
Открыть крестовый механизм можно даже жвачкой, но для этого понадобится несколько часов и желательно холодное время года.
Жвачку заталкивают в скважину, а когда она застынет, вгоняете туда любую отвёртку и открываете дверь.Наиболее быстрым способом является взлом при помощи крестовой отвёртки. Её забивают в скважину (по сути, это тот же свёртыш) на глубину личинки и проворачивают газовым ключом. Это займёт всего одну-две минуты.

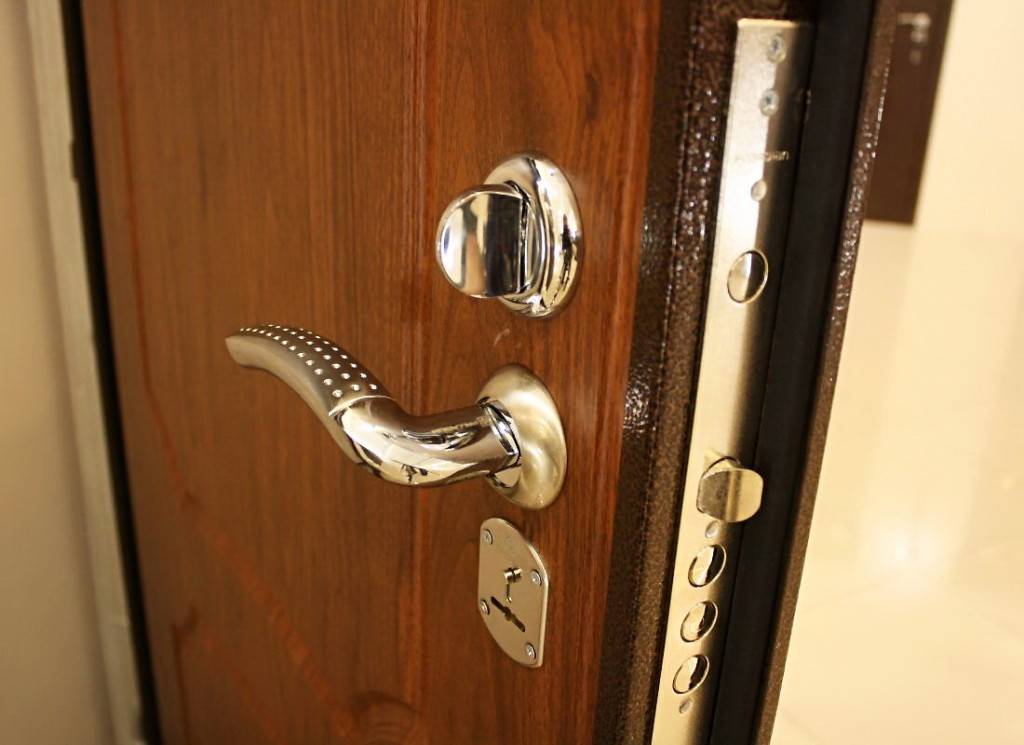

Как вставить замок в железную дверь: врезные устройства
Для монтажа механизма, который относится к врезной группе, потребуется выполнить сверлом несколько отверстий в дверном полотне. Они необходимы для монтажа ручки, организации замочной скважины и установки самого прибора. Такая работа имеет определенную последовательность, от которой не рекомендуется отклоняться.
Для правильной установки врезного замка самостоятельно необходимо внимательно изучить инструкцию
Как вставить замок в дверь? Вначале, как и в любом другом случае установки запорного устройства, следует выполнить разметку на металлическом полотне
При выборе расстояния от земли до механизма рекомендуется обращать внимание на индивидуальные предпочтения. Стандартная дистанция составляет 1 м
Процесс монтажа врезных механизмов более сложный, чем установка накладных замков. Для того чтобы выполнить эту работу самостоятельно, необходимо изучить инструкцию и четко следовать ей. А также рекомендуется посмотреть видеоматериалы на эту тематику. Наглядный пример позволит ответить на вопрос о том, как врезать замок в металлическую дверь без допущения ошибок.
После выполнения разметки требуется обозначить границы ниши на торцевой стороне железного полотна. При этом нужно ориентироваться на габариты запорного механизма. Далее следует просверлить края разметки и вырезать выемку посредством угловой шлифмашины. Края, полученные после организации ниши, рекомендуется обработать напильником. Это позволит выровнять и сгладить их.
На следующем этапе производится непосредственная установка замка в нишу. Далее маркируются точки, соответствующие расположению фиксаторных элементов. После этого их необходимо просверлить.
После установки замка в металлическую дверь важно проверить, как работает устройство
С внутренней стороны металлического полотна требуется выполнить отверстие, которое будет использоваться для установки ручки. В свою очередь, наружная сторона двери должна иметь разрез для ключа (замочную скважину).
После фиксации устройства очень важно сразу проверить, как оно работает. В случае обнаружения какой-либо неполадки производится регулировка механизма в дверном полотне
Финальный этап предполагает монтаж ответной планки на дверную коробку.

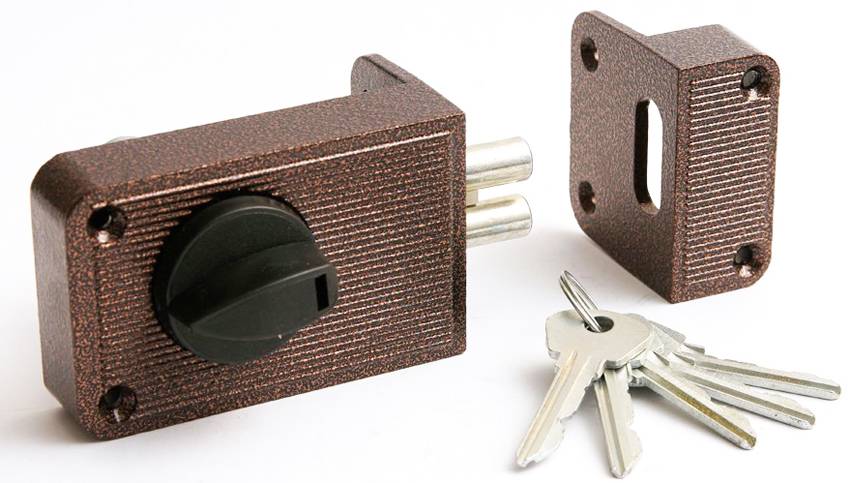

Как вставить замок в дверь: накладные механизмы и особенности их установки
Установка накладных моделей имеет некоторые особенности. Основным отличием таких устройств является вариант монтажа, который определяется конструкцией. Замки такого типа не интегрируются в тело двери, а фиксируются на ее поверхности. Рассмотрим последовательность действий при монтаже накладного механизма.
Накладные замки не помещаются в тело двери, поэтому их намного проще установить
Вначале отмечаются точки, в которых будут располагаться фиксаторные элементы, штифты, а также скважина. Стоит отметить, что накладные устройства принято монтировать выше, чем врезные. Необходимость этого обуславливается наличием защелки. Установка накладного замка – простой процесс, который не составит труда выполнить своими руками.
Далее необходимо монтировать на железную дверь штифты, которые используются для крепежа. Затем нужно выполнить отверстие под выход скважины дверного замка. Она должна выходить на внешнюю поверхность. С противоположенной стороны дверного полотна понадобится провести крепеж замка с помощью штифтов.
На следующем этапе производится тестирование работы запорного устройства. Если оно функционирует правильно, то тогда выполняется завинчивание крепежных элементов. На заключительном этапе устанавливается накладка и организовываются отверстия на лудке (под ответную планку). Кроме всего прочего, рекомендуется ознакомиться с видеоматериалами, которые наглядно демонстрируют установку замка на железную дверь от начала и до конца.
Процесс монтажа накладного устройства является наиболее предпочтительным, если работа выполняется своими руками. Не стоит забывать, что даже в этом случае существует множество нюансов, которые нельзя игнорировать.
При монтаже накладного замка дверное полотно практически не страдает
Требуемые инструменты и комплектующие

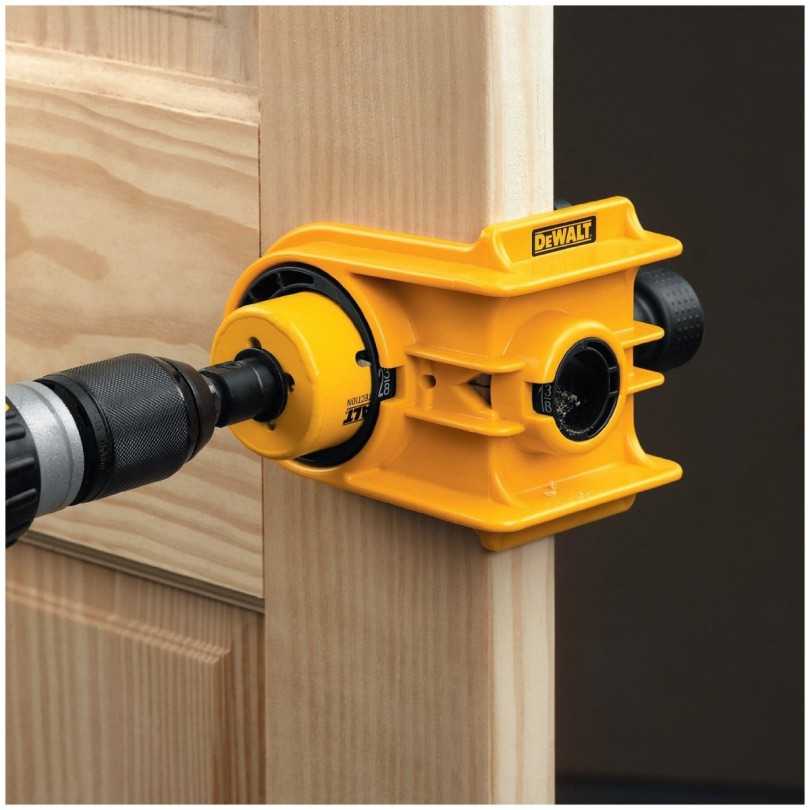

Врезка замков в полотна из дерева требует применения:
- сверл по дереву;
- комплекта стальных коронок;
- набора стамесок;
- рулетки;
- строительного карандаша;
- отверток — шлицевых и крестовых;
- дрелей;
- шуруповертов;
- молотка.
Очень важную роль играет подбор замка. При этом ориентируются на размер конструкции. Избыточно толстый запор не позволит обеспечить необходимую массу древесины с левой и правой стороны. Если там останется менее 1 см дерева, дверца окажется недостаточно прочной. Хватит пинка, чтобы все полотно треснуло.
Дополнительно требуется контролировать глубину входа замка. Часть полотен снаружи толще, чем в центре. Сложности может представлять и застекленная часть. Если придется готовить место для вставки крупного замка, легко деформировать материал. Что касается крепежных элементов, они должны подбираться сообразно инструкциям от производителей.
Часто обойтись дрелью или угловой шлифовальной машиной не удается. Оптимальным приспособлением при врезке замков в двери из массива дерева или иных деревянных материалов считается ручной фрезер. Хотя «почти готовые» наборы для врезки замков относительно недороги, профессионалы советуют выбирать каждый инструмент по отдельности. Это позволяет окончательно убедиться в его качестве (как при покупке, так и при аренде). Кроме того, такое решение помогает сэкономить.
