Утепленные секционные ворота для вашего гаража

Устройство и принцип действия

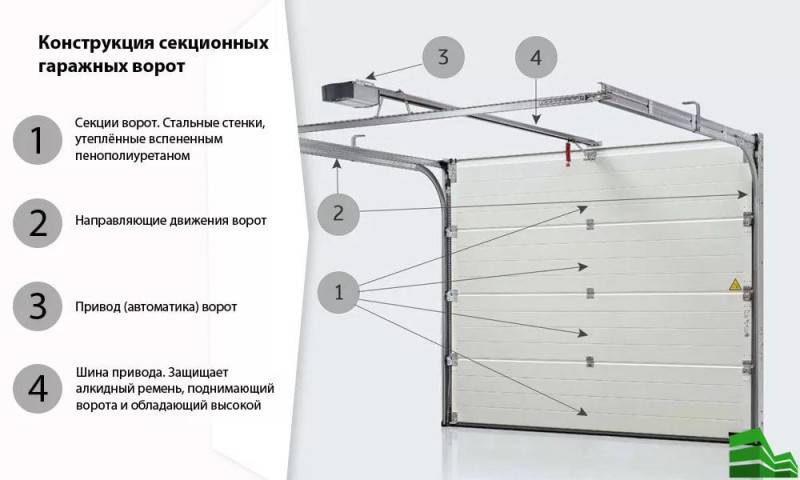

Секционные ворота состоят из нескольких элементов:

направляющих;
электрического привода;
модулей;
пружинного механизма;
полотна;
секций.

Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.

Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.

Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.

Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.

Кроме вышеперечисленного, такие конструкции оснащают:

замками;
торсионной системой;
механизмами обеспечения безопасности;
ручками;
засовами;
крючками.

Движение системы происходит таким образом:

во время открывания полотно поднимает по вертикально направленным рельсам;
после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.

Установка торсионного механизма и направляющих

На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.

Монтаж вертикальных направляющих

Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.

Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.

Монтаж горизонтальных направляющих

При выполнении монтажа придерживаются такой последовательности действий:

Прикрепление направляющих горизонтального типа к стойкам опор.
Соединение профилей к поверхности потолка при помощи подвеса.
Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.

Монтаж торсионного механизма

Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:

Монтаж механизма в опорные кронштейны.
Прикрепление к валу подшипников, состоящих из двух пружин.
Просверливание в барабане отверстия, в которое будет пропускаться трос.
Установка барабана на вал и фиксация троса при помощи крепежных болтов.
Регулировка интенсивности натяжения установленного троса.

Монтаж секционных ворот в гараже — все тонкости установки

Установка гаражных секционных ворот имеет ряд особенностей, соблюдение которых облегчает работы, увеличивает их качество:

температура воздуха не больше +60 и не менее -40 градусов, снаружи гаража;
внутри помещения не должно быть больше -320 градусов мороза;
влажность может находиться в пределах от 20 до 90%;
штатные позиции запрещается заменять на не относящиеся к данной разновидности конструкции. Это позволит избежать поломки системы;
для устранения копящегося конденсата, на нижней части обязательно монтируют отводы специального вида;
обязательно организовывают вентиляцию. Это нужно, чтобы не допустить пагубного воздействия коррозии на металл. Как правило, достаточно сделать пару отверстий на верхней половине проема, толщина которых может быть не больше двух сантиметров.

Требования к проему и его подготовка

Крепление секционного заграждения требует соблюдения таких требований от проема:

наличие несущей способности конструкции;
достаточное количество места по сторонам;
ровный проем.

Каждое требование нужно разобрать по отдельности.

Несущая способность и способы ее корректировки

Когда стеновая поверхность гаража, где будут крепить секции, сложена из кирпича, шлакоблока, бетона, ракушника, можно крепить направляющие рельсы. Здесь понадобится приобретение дюбелей, анкеров.

Хуже ситуация обстоит с щелевым пустотелым кирпичом, пеноблоками. Эта конструкция отличается достаточной тяжестью, без дополнительной доработки, она стоять не будет.

Усиление существующего проема может проводиться двумя путями:

Из металлических уголков, к которым будет крепиться вся система. Такое устройство отлично держится, но отличается высоким уровнем финансовых затрат.
Оштукатуривание стен, с последующим закреплением направляющих именно в этот шов. Если ситуация выйдет из-под контроля, можно использовать химические разновидности анкеров. Такой вариант отличается дешевизной, однако и высокой надежностью он не отличается. Специалисты его применении не рекомендуют.

Усиление несущих показателей – это задача, к выполнению которой нужно отнестись со всей серьезностью. Несмотря на высокую стоимость качественных работ, следует помнить, что конструкция возводится на много лет, поэтому её надежность должна находиться превыше всего.

Когда гаражное помещение будет в дальнейшем отапливаться, нужно положить под уголки теплоизоляционный слой. Лучше всего здесь подойдет стекловолоконный картон. Несмотря на его малую толщину, он отлично удерживает тепло от вероятной утечки.

Если места для монтажа конструкции недостаточно

Иногда свободного пространства, необходимого для проведения монтажных работ, не достает по бокам или наверху. Когда притока отличается минимальным размером, не обойтись без монтажа фальшпанели. Она может быть произведена из того же сырья, что и секции. Крепят фальшпанель к несущей балке. Так снижается высота конструкции, зато возникает реальная возможность установки системы для стандартного движения ворот. Последняя отличается удобством проведения монтажных работ.

Боковая нехватка места часто возникает в гаражах, сделанных из металла. Корректировать размеры проема можно путем приваривания по периметру профильной трубы. Её сечение подбирают таким образом, чтобы иметь достаточно места по бокам и наверху.

Выравнивание проема и потолка

Поверхность, где будут идти работы, должна быть ровной. Стены вокруг входа, потолок, должны быть предварительно выровнены. Именно там фиксируют направляющую систему, она не приемлет нахождения вне ровной плоскости.

Чтобы установить её, нужно иметь полосу шириной в 210 мм

Важно, чтобы она не имела отклонений. Этот параметр относится к стандартной комплектации

Если планируется устройство иных систем, лучше брать ширину в 300 мм, чтобы иметь некоторый запас.

Выравнивают бетонные, кирпичные, блочные стены путем их оштукатуривания. Процесс проводят по заранее установленным маякам, они помогут проверить соблюдение уровня на всех поверхностях.

Отделка портала гаража

Красный отделочный пустотелый кирпич, которым был отделан вход в гараж, вполне бы мог служить отделкой портала новых ворот. Но новый столбик из кирпича и щель между ним и стеной портили внешний вид. Да и бетонная балка над входом лежала криво и после демонтажа коробки старых ворот имела неприглядный вид. Внутреннюю часть портала я отделал плитками керамического гранита, аналогичными был выстлан пол в гараже. Оказалось, что это самый дешёвый вариант облицовки. По-случаю мне удалось купить на распродаже керамический гранит за небольшие деньги (клей для укладки плитки и затирка для швов обошлись примерно в ту же стоимость). Штукатурить бетонную балку на потолке и клеить на неё плитки не имело смысла с точки зрения трудозатрат. Там я сделал своеобразный подвесной потолок; на дюбель-гвоздях закрепил деревянные бруски, предварительно тщательно прокрасив их и прикрепил к ним алюминиевые уголки. Так как балка лежала криво, то пришлось повозиться, подбирая толщину брусков. Между уголками подвесил плитки керамического гранита на сухую.
Такая конструкция будет сильно промерзать в мороз, в оттепель будет образоваться иней и конденсат. Да и ворота могут просто примерзнуть в этом месте к порталу.
В деревянных брусках я просверлил отверстия диаметром около 6 мм с шагом около 30 см и через эти отверстия залил пустоту между плитками и балкой строительной пеной. Расстояние между плитками после этой операции необходимо проконтролировать и если надо, распределить равномерно.
Чтобы облицевать плиткой внутреннюю часть портала ворот, где расположена петля для замка, необходимо было просветлить в плитке отверстие диаметром 14-16 мм, которое бы точно совпадало с отверстием в стене, в которое был установлен анкер. Отверстие надо было сверлить недалеко от края плитки.
Попытка просверлить плитку из керамического гранита обычным стареньким алмазным сверлом закончилась неудачей — при небольшом нажатии на дрель, плитка раскололась.
Вторая попытка — вырезать паз в плитке болгаркой с диском по камню — закончилась аналогично.
Пришлось воспользоваться инструментом Roto Zip с алмазным бором.
Внешнюю часть портала я отделал декоративной плиткой — искусственным декоративным камнем. Я выбрал самый простой рисунок. Рисунок можно смоделировать на компьютере, сделав несколько фотографий плитки и комбинируя ее. Можно поступить проще — перекладывая плитку на полу гаража и подбирая наиболее удачный вариант. Можно скомбинировать эти два действия. Дело в том, что плитка — разных цветов и оттенков. На компьютере можно смоделировать схему раскладки плитки, а уж потом, разложив её на полу, подобрать нужные цвета и оттенки. Плитка довольно хорошо режется обычно болгаркой с диском по камню.

Монтаж секционных ворот в гараже — все тонкости установки

Высокий монтаж, либо низкий, оба они проводятся с соблюдением ряда важных правил.

Температура воздуха должна находиться в пределах от + 60 и до -40 снаружи и, не менее 20 градусов мороза внутри помещения.
Влажность воздуха должна составлять 20-90%.
Нельзя заменять штатные позиции на те, которые не относятся к данному типу конструкций

Это поможет избежать внезапной поломки системы, травмирования людей.
Чтобы устранять копящийся конденсат, в нижней части конструкции ставят специальные отводы.
Важно организовать достаточную вентиляцию, чтобы противостоять коррозии. Достаточно будет провести отверстия на верхней части проема с толщиной около двух сантиметров.

Инструкция по самостоятельному монтажу

Главная прелесть покупки продукции Дорхан – возможность самостоятельной сборки, без привлечения специалистов. Для этого требуется отнестись к процессу внимательно и не спеша, пошагово выполняя все этапы руководства по сборке.

Алгоритм сборки выглядит следующим образом:

проводим подготовительные работы;
собираем и устанавливаем каркас;
собираем и устанавливаем панели;
устанавливаем торсионный механизм;
настраиваем механизм.

Проводим подготовительные работы

Суть подготовительных мероприятий заключается в укреплении основания ворот и подготовке проема к монтажу. Для этого:

удаляем старую облицовку;
все трещины или неровности заделываются, после чего проем покрывается ровным слоем штукатурки;
проемы, изготовленные из таких материалов, как газосиликатный блок, пеноблок или пустотелый кирпич, нуждаются в усилении стальной рамой;
в помещении должно быть чисто. Мусор и лишние предметы будут мешать процессу установки.

Сборка и установка каркаса

Основные этапы сборки:

распаковываем детали;
проверяем пол гаража на горизонтальность. При необходимости выравниваем перепады с помощью подкладок;
монтируем вертикальные профили;
помечаем точки крепления и делаем на их месте отверстия под крепежи;
устанавливаем вертикальные стойки;
монтируем горизонтальные направляющие, закрепляя их при помощи соединительных пластин и крепежей;
устанавливаем угловые кронштейны на вертикальные стойки.

Сборка и монтаж панелей

Сборка панелей Дорхан не представляет никаких проблем, ведь для этого сделаны специальные крепежные отверстия, наличие которых превращает кропотливую и трудоемкую работу в удовольствие. При монтаже имейте в виду следующие нюансы:

монтаж верхней панели производится тщательно. Она считается самым сложным элементом конструкции;
монтаж всегда начинается сверху;
не забудьте отрегулировать верхний роликовый механизм, иначе между воротами и притолокой образуется щель.

Монтаж торсионного механизма

Торсионный механизм фиксируется на опорные кронштейны, после чего на вал устанавливаются пружина и подшипник. Сбоку барабана проделывается отверстие, в которое продевается трос. Продетый трос аккуратно наматывается на барабан конструкции и фиксируется при помощи саморезов.

Конец каждого троса скручивается в петлю, которая помещается в специальную нишу, смонтированную на кронштейне. Петли фиксируются специально изготовленными скобами. По завершению работ проверьте силу натяжения троса и скорректируйте ее в случае необходимости.

Монтаж утепленных секционных ворот
