Несколько рекомендаций перед установкой секционных ворот
Секционные ворота, которые включают в себя подъемный механизм, изготовлены из сендвич-панелей. Они соединяются с помощью петель. Резиновые утеплители находятся между панелями.
Благодаря этому конструкция сможет функционировать и при низких температурах. Прежде чем изготовить конструкцию, сделайте чертеж, который должен указывать ширину и длину панелей. Рекомендуем выбирать материалы, благодаря которым ворота смогут нормально работать при любых погодных условиях.
Обратите внимание на то, что:
- Полотно двигается вверх при открытии. Очень редко — в сторону. Регулируется движение благодаря пружинному механизму, тросам и валам.
- При открытии вверх ворота состоят из храповых муфт. Они защищают механизм от того, чтобы тросы не порвались. Последние выбирают, учитывая вес полотна, при этом не меньше чем 100 кг.
- Для того чтобы полотно открывалось бесшумно, используют полиамидные шарики. Благодаря им полотно складывается в короб под потолок.
- В конструкции используются направляющие, для фиксированного передвижения устройства. Их устанавливают вдоль рамы и потолка. Сопротивление будет снижаться, если дополнительно конструкция будет оснащена роликами.
Можно приступать к установке.
Основная часть механизма секционных ворот
Установка приводов распашных ворот
Прежде чем установить автопривод, подводят электрическое питание 220В к управляющему устройству. Для этого применяют выключатель и стабилизатор для контроля напряжения
Последнее устройство важно тем, что предотвращает возникновение неисправностей автоматики при перепаде напряжения. Такое обычно случается во время той же грозы
От блока кабеля проводят к электроприводам и защитным фотоэлементам. Комплект крепежных деталей фиксируют к воротной створке.
Следующую крепежную деталь крепят к противоположной несущей стойке. Исключительно после этих действий приступают к установке приводного устройства.
К блоку подводят провода для подключения привода и элементов безопасности. Сам блок управления рекомендуется устанавливать на внутренней части воротного полотна поблизости. Для платы управления системой привода используют защитный кожух из пластика.
Защитные элементы устанавливают на конкретной высоте на стойках
ВАЖНО! Их крепления должны быть строго параллельными друг другу. Световую лампочку крепят над конструкцией, чтоб ее видно было со всех сторон
Но про эти детали поговорим подробнее ниже.
После сборки конструкции приступают к программированию платы. Согласно инструкции, проводят настройку платы и пультов управления. Еще раз хочется отметить, что любой человек с базовыми знаниями все это может выполнить самостоятельно. Но, работа специалиста всегда будет отличаться качеством и надежностью.
Существуют два варианта открытия распахивающихся ворот: внутрь и наружу.
Открывание створ внутрь двора
Приводные устройства следует фиксировать на средних ребрах жесткости короба. Если такая возможность отсутствует, то допускается крепление чуть выше или ниже середины. При этом лучше, если кронштейн будет закреплен на жесткой трубе. Следует добиться того, чтобы изделия отворялись или закрывались без вибрации и останавливались прочно.
При встраивании привода на воротах, открывающихся внутрь, существует одна важная особенность. Ее нельзя оставить без внимания. Когда конструкция открывается во внутреннюю сторону, возникают границы по габаритам для монтажа приводного механизма.
Дистанция от края стойки до центра кронштейна не должно превышать шести сантиметров. В чем заключается отличительная черта, спросите вы? В том, что большинство владельцев устанавливают кирпичные или каменные опоры. А в срединной части столба делают закладную. Так расстояние от этой середины до края стойки заметно превышает положенные 6 см. В итоге такой линейный автоматический механизм просто не сможет функционировать.
Для конструкции, распахивающейся внутрь, устанавливают крепление со стороны участка. Если размеры опорной стойки — 100х100мм, то крепление может располагаться в срединной части. Такое изделие будет полноценно работать.
Металлический кронштейн электропривода обычно производитель кладет в набор. Его приваривают к закладной, непосредственно к профилированной опоре
При этом важно придерживаться характеристик, рекомендуемых производителем
У каждого крепежного элемента конкретный люфт. Это способствует продлению срока использования в любых условиях.
Электроприводная система сможет работать полноценно только, если:
- Соблюдены перечисленные условия установки;
- Сооружение установили четко вертикально и горизонтально.
Чтобы установить линейный электропривод на кирпичной опоре, нужно зафиксировать его посередине. На поверхности опоры создают особое углубление.
Распахивание створ ворот на улицу
При встраивании линейного привода для распахивающихся сооружений наружу, трудности не возникают. Принцип открывания аналогичен тому, что используется при распахивании внутрь. Но открытая створка поворачивается на 90°.
Размещение линейного электропривода занимает в проеме по 15 см с обеих сторон. Если места не так много, то механизмы лучше закрепить повыше, чтобы они не мешали проезду. Оба кронштейна располагаются друг от друга на расстоянии 910 мм. Второе устройство фиксируют к каркасу.
Безопасность работы эл. привода
Стандартная комплектация осевого привода
Нормативы безопасности при производстве и монтаже автоматических секционных ворот согласовывают с соответствующими документами Европейской комиссии по стандартизации.
Одну из защитных функций выполняют встроенные фотоэлементы. Также другие средства и механизмы, обеспечивающие безопасный режим эксплуатации предусмотрены для обязательной комплектации у всех производителей приводов.
Если автоматика работает неправильно, то подачу электричества приостанавливают, применяя ручной способ управления. Для этого используется система разблокировки привода секционных ворот.
Принцип действия ворот с электрическим приводом
В зависимости от принципа действия и технических особенностей конструкции оборудование можно разделить на несколько основных групп. Оградительная механическая система фиксируется к гаражным строительным частям сооружения или забора на границе загородного участка как один из элементов подвижной или стационарной механической установки.
Техника поддерживает стабильное закрытие и открытие ворот, обеспечивает прочную фиксацию створки в необходимом положении. Автоматическое оборудование, способное обеспечивать контроль за функционированием ключевых элементов приводного агрегата и ворот.
Первый случай можно отнести к запасным вариантам в случае отсутствия электроэнергии или выходе из строя автоматики. Стандартная автоматическая модель предусматривает использование двигателя переменного тока на 220 В. Дополнительно устройство оснащено следующими механизмами:
- червячный редуктор с добавлением специальных конических шестеренок, которые поддерживают работу принудительной блокировки от потенциального внешнего поворота;
- системой непосредственной передачи импульса двигателя к подвижным створкам на базе шестеренчатых, ременных или цепных механизмов.
В зависимости от технических особенностей ворот применяются специальные модели приводов, которые поддерживают разные виды функционирования основного механизма.
В ЧЕМ ОТЛИЧИЕ СЭНДВИЧ-ПАНЕЛЕЙ
На мировом рынке ворот и в России в частности широко распространены два конструктивно-отличающихся вида сэндвич-панелей: с завальцовкой внешнего и внутреннего листа стали и с терморазрывом.
Сэндвич-панели с завальцовкой внешнего и внутреннего стальных листов могут показаться более совершенным продуктом. При прочих равных условиях они несколько жестче панелей с терморазрывом. Но завальцованные края сэндвич-панелей являются прямым мостиком холода. Этот недостаток проявляется зимой и в межсезонье. В краевые зонах сэндвич-панелей сначала выпадает конденсат, затем образуется иней или наледь. Уплотнительные резинки между панелями обмерзают, теряют упругость и перестают обеспечивать герметичность в стыках. Тем самым проблема усугубляется — краевые зоны еще больше промерзают, появляются сквозняки, в гараже становится холоднее.
Такие панели можно беспроблемно использовать в регионах с теплым климатом, где столбик термометра редко опускается ниже нуля. В Западной Европе, например. Но если климат суровый, такой как почти по всей России, то использование панелей с завальцовкой сомнительно. Разве, что при установке ворот в холодный гараж, чтобы не было перепада температур в зимнее время года и не проявлялась проблема с обмерзанием краевых зон сэндвич-панелей.
Сэндвич-панели с терморазрывом не имеют мостиков холода. Их разработали для эксплуатации в регионах с холодным климатом, где зимой преобладают отрицательные температуры. Эти панели считаются энергоэффективными и именно их рекомендуют использовать в России согласно ГОСТ 31174-2017 (п. 5.1.9):
5.1.9 В зависимости от климатического района эксплуатации и выполнения требований 5.1.8 конструкции воротных систем для отапливаемых помещений рекомендуется выполнять на основе металлических трехслойных панелей с терморазрывом. Для формирования узлов примыкания полотен ворот к основному проему и полу рекомендуется применять окантовочные профили из комбинированных алюминиевых профилей, стальные листы с перфорацией, полимерные материалы (с армированием и без него), многокамерные уплотнители из термопласта или ПВХ-материала по периметру полотна, дополнительные внешние контуры уплотнения, а также другие конструктивные элементы, влияющие на теплотехнические характеристики ворот в целом (см. приложение Д).
Однако, в конкурентной среде бытует мнение, что сэндвич-панели с терморазрывом подвержены расслоению. И отчасти это действительно так. Каждый производитель изготавливает сэндвич-панели с терморазрывом по-своему. В России можно встретить два варианта сэндвич-панелей с терморазрывом.
Из схемы видно, что сэндвич-панели с терморазрывом бывают разные. В зависимости от геометрических особенностей конструкции, панели могут быть подверженными расслоению, а могут быть и не подверженные. Это сильно зависит от геометрических характеристик панелей. Если сопряжение двух панелей происходит в виде конуса, то расслоению быть. А если панели сопрягаются под прямым углом, то для расслоения нет причин.
Однако стоит отметить, что даже подверженные расслоению сэндвич-панели могут прослужить десятилетия и не изменить свою геометрию. Практика показывает, что расслоение панелей чаще всего происходит у ворот темных цветов, установленными на солнечной стороне сооружения.
Пошаговая инструкция по установке автоматики на распашные ворота
Секционные ворота с горизонтальным открытием
Схема типовых секционных ворот с приводом
Используют в частном строительстве, в гаражах и жилых домах для проёмов, длина которых достигает 8 м. При открытии ворот, панели-секции полностью сдвигаются по направляющим шинам в вертикальной и горизонтальной плоскостях либо, после вертикального подъема, накручиваются на вал. Подобная конструкция экономит полезное пространство помещения.
Полотно из секций перемещается по оцинкованным профилям (с толщиной металла 1,5—2 мм), установленным на боковых торцах проёма. Смещение вверх и вниз происходит практически беззвучно, благодаря ходовым роликам.
В полотно ворот для удобства устанавливают створку двери и акриловые окна, которые, при использовании традиционным способом, уменьшают количество включений-выключений электропривода, тем самым сберегая потенциал автоматики.
Каждая панель представляет собой плоскую пустотелую секцию (толщиной 9—45 мм), заполненную пенополиуретаном или древесиной. Наполнитель, скрепляя панели в монолитные элементы, исключает зазоры в них, а также играет роль утеплителя. Стенки секций изготавливают из стали или алюминия с полимерным защитным покрытием. Вместо композитных сендвичей, могут применяться панорамные сегменты со светопропускающими вставками из акрила или поликарбоната.
Встроенные упругие механизмы, на основе торсионов либо пружин растяжения, создают противовес металлическим пластинам полотна. Они предназначены для облегчения открывания ворот вручную при отключении электричества или отказе привода.
Установка распашных ворот
У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:
- Профильные трубы с сечением 60х30, 40х30 мм;
- Швеллер или профильная труба размерами 100х100 мм;
- Материал для обшивки. Это может быть дерево, профнастил и т.п.;
- Арматура диаметром 14 мм;
- Электроды;
- Кирпич;
- Раствор из цемента, песка и щебня.
Инструменты:
- Лопата;
- Сварочный аппарат;
- Болгарка;
- Уровень;
- Измерительный инструмент;
- Шуроповерт.
Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.
Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.
Распашные ворота с автоматикой чертежи
Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.
Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.
Установка электропривода
Перед монтажом автоматики для ворот с открытием наружу следует подвести электрическое питание 220 В. к блоку управления, используя отдельный выключатель и стабилизатор напряжения (если есть возможность). Стабилизатор способен значительно уменьшить вероятность того, что автоматика выйдет из строя в результате скачков напряжения, например, во время грозы.
Схема подключения автоматики
Также нужно провести электропроводку от блока управления к электроприводам и защитным фотоэлементам, при их наличии. Процесс монтажа начинается с того, что комплектный элемент крепежа монтируется к створке.
Затем к несущему столбу приваривается другой крепежный элемент. После этого можно приступать к монтажу самого привода. Область открытия створок распашных ворот наружу определяется при полностью выдвинутом штоке электропривода. Именно в таком виде он и приваривается.
Выведенные кабеля для подключения привода и элементов безопасности (фотоэлементов, сигнальной лампы, звуковой сигнализации и так далее) подводятся к блоку управления, который желательно монтировать с внутренней стороны ворот в непосредственной близости. Плата управления автоматикой должна находиться в специальном защитном пластиковом корпусе.
Защитные элементы монтируются на столбах на заранее определенной высоте. Располагаться они должны строго друг напротив друга. Сигнальная лампа монтируется над воротами, чтобы ее было видно с обеих сторон распашных ворот.
После того как система полностью собрана, необходимо запрограммировать плату управления и пульты, следуя приложенной к ним инструкции. Напоследок хотелось бы заметить, что самостоятельно можно установить что угодно, но лучше, если такую работу выполнят профессионалы.
Автоматика для секционных гаражных ворот
Существует два вида автоматики:
- Потолочный привод;
- Вальный привод.
Потолочный привод для секционных ворот, как правило, используют в частных домовладениях, где существует невысокая интенсивность использования, и конструкция весит не очень много. Вальный привод для гаражных секционных ворот более мощный, и его используют чаще на промышленных объектах.
Отличаются приводы способом передачи крутящего момента с привода на полотно конструкции. Вальный привод устанавливают на торсионный вал, и привод передает вращение на вал. Вследствие этого происходит поднимание или опускание ворот.
Потолочный привод крепят на потолок. Механизм его действия заключается в следующем: через шину перемещения, на верхнюю панель конструкции передается усилие привода.
Электроприводы гаражных ворот отличаются разной мощностью двигателей, по классу влагозащищенности и частоты эксплуатации. Обязательно при выборе двигателя учитывайте вес полотна и мощность двигателя.
В качестве безопасности при работе с двигателями применяют индукционные петли, фотоэлементы. Управляют конструкцией дистанционно, используя пульт.
Для того чтобы собрать секционные ворота самостоятельно, сначала ознакомьтесь с инструкцией по их использованию. Установку необходимо производить, учитывая все рекомендации производителя, чтобы в дальнейшем не было проблем с нормальным функционированием ворот.
https://youtube.com/watch?v=z0eRZRe_K0A
Виды автоматических ворот
Перед тем, как планировать устройство автоматических ворот, следует определиться с их видом:
- распашные, самые простые в эксплуатации, но требующие свободного пространства для открытия створки;
- откатные, более удобные в использовании (могут применяться только при наличии места для раздвижных створок);
- секционные (состоят из отдельные, скрепленных между собой секций, обычно поднимаются вверх и используются для оборудования въезда в гараж);
- подъемные (выполнены в виде панели, поднимающейся вверх и занимающей положение, параллельное земле).
Секционные ворота
Такая разновидность ворот, как секционные, используется преимущественно для гаражей. Для установки применяются готовые утепленные или неутепленные панели, подвижно скрепленные между собой. Обычно ворота этого вида поставляются в готовом виде вместе с автоматикой, их самостоятельная установка требует наличия специальных инструментов и знаний.
Откатные ворота
Откатные ворота наиболее популярны из-за своих эксплуатационных свойств. Это конструкция, при которой створка или две створки раздвигаются в стороны, позволяя экономить окружающее пространство. В зависимости от используемой опорной поверхности, откатные ворота разделяются на следующие типы:
- консольные, то есть опирающиеся на ролики, передвигающиеся по бетонному фундаменту;
- рельсовые, для работы которых используются специальные нижние направляющие;
- подвесные, передвигающиеся на роликовых тележках, закрепляющихся на верхних направляющих (имеют ограничения по высоте).
Такие виды ворот отличаются следующими преимуществами:
- снятие ограничений для движения створки с обоих сторон ворот;
- четкая работа автоматической системы;
- простое обслуживание;
- большой ресурс работы;
- относительно простой монтаж системы автоматического управления.
При выборе автоматики для таких ворот необходимо приготовить роликовые каретки, поддерживающие верхние и накатные ролики, нижние и верхние уловители для створки, резиновые заглушки, направляющие.
Распашные ворота
Распашные створки одни из самых простых и недорогих, для их монтажа требуются только опорные столбы и петли. Но полотно створки нуждается в усиливающей раме, что позволяет воротам сопротивляться нагрузкам от собственного веса и ветра. Для автоматизации движения распашной створки потребуется не один, а два привода, кронштейны для их крепления
Очень важно правильно рассчитать мощность мотора, так как в зимнее время нагрузка на конструкцию увеличивается
Подъемные ворота
Подъемные ворота требуют автоматики, принцип работы которой схож с установкой для секционной конструкции. Мощность мотора обычно увеличенная, она должна учитывать вес створки, поднимаемой вверх, необходимую скорость ее подъема. Такая автоматика по праву считается одной из самых сложных и требующих определенных навыков.
Вальные приводы для секционных ворот | Автоматика для секционных ворот от компании DoorHan
* – В соответствии с требованиями Федерального закона от 27.07.2006 г. № 152-ФЗ «О персональных данных» я выражаю согласие на обработку ООО «ДорХан – Торговый Дом» (обслуживает сайт www.doorhan.ru, ИНН 7722174859, ОГРН 1027739654700, местонахождение: 143002, Московская область, Одинцовский район, с.Акулово, ул. Новая, д. 120) своих персональных данных без оговорок и ограничений, совершение с моими персональными данными действий, предусмотренных п.3 ч.1 ст.3 Федерального закона от 27.07.2006 г. №153-ФЗ «О персональных данных», и подтверждаю, что, давая такое согласие, действую свободно, по своей воле и в своих интересах. Согласие на обработку персональных данных дается мной в целях получения услуг, оказываемых ООО «ДорХан – Торговый Дом».
Я выражаю свое согласие на осуществление со всеми указанными персональными данными следующих действий: сбор, запись, систематизация, накопление, хранение, уточнение (обновление или изменение), извлечение, использование, передача, распространение (предоставление, доступ), обезличивание, блокирование, уничтожение, передача, в том числе трансграничная передача, а также осуществление любых иных действий с персональными данными в соответствии с действующим законодательством. Обработка данных может осуществляться как с использованием средств автоматизации, так и без их использования (при неавтоматической обработке). При обработке персональных данных ООО «ДорХан – Торговый Дом» не ограничено в применении способов их обработки.
Настоящим я признаю и подтверждаю, что в случае необходимости ООО «ДорХан – Торговый Дом» вправе предоставлять мои персональные данные третьим лицам исключительно в целях оказания услуг, указанных в настоящем Соглашении, услуг технической поддержки, а также (в обезличенном виде) в статистических, маркетинговых и научных иных целях. Такие третьи лица имеют право на обработку персональных данных на основании настоящего согласия.
Данное согласие действует с момента проставление отметки «V» в поле слева от фразы «Принимаю условия «Соглашения на обработку персональных данных» на сайте www.doorhan.ru и до даты его отзыва мною путем направления в ООО «ДорХан – Торговый Дом» подписанного мною соответствующего письменного заявления, которое может быть направлено мной в адрес ООО «ДорХан – Торговый Дом» по почте заказным письмом с уведомлением о вручении, либо вручено лично под расписку надлежаще уполномоченному представителю ООО «ДорХан – Торговый Дом».
В случае получения моего письменного заявления об отзыве настоящего согласия на обработку персональных данных, ООО «ДорХан – Торговый Дом» обязано прекратить их обработку и исключить персональные данные из базы данных, в том числе электронной, за исключением сведений о фамилии, имени, отчестве.
Я осознаю, что отправка формы обратной связи на сайте www.doorhan.ru ниже текста настоящего Соглашения, означает мое письменное согласие с условиями, описанными в нём.
Комплект для автоматического открывания ворот
Расчёт материалов и список инструментов
Обзор популярных производителей
Наибольшей популярностью в настоящее время пользуется автоматика следующих производителей:
- Came (Италия). Компания поставляет полные комплекты, готовые к самостоятельной установке, для всех типов ворот. Основными преимуществами являются высокое качество продукции и простота использования. Из недостатков можно выделить необходимость обеспечения системы постоянным электропитанием, без перебоев и скачков напряжения, способных негативно отразиться на работе устройств;
Автоматика для распашных ворот из Италии
- Nice (Италия). Качество выпускаемых систем несколько ниже, чем у предыдущего производителя. Однако достаточный запас прочности и более низкая стоимость автоматики привлекают большое количество российских потребителей;
Комплект для откатных ворот
- DoorHan (Россия). Выпускаются модели для откатных и распашных ворот. Высокое качество и небольшая стоимость являются основными преимуществами производителя.

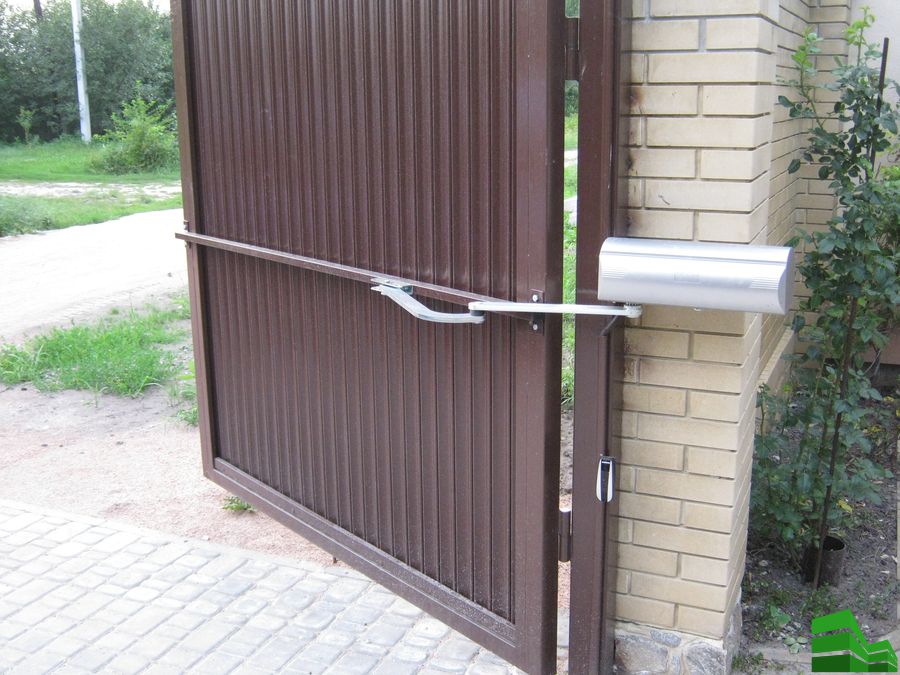

Привод рычажного типа, изготовленный компанией DoorHan
Монтаж автоматических систем можно произвести самостоятельно или доверить специалистам
При установке своим руками важно соблюдать все правила, рекомендованные изготовителем
