Вентиляция смотровой ямы в гараже: как сделать правильно

Как сделать вентиляцию в гараже своими руками

Устройство естественной вытяжки

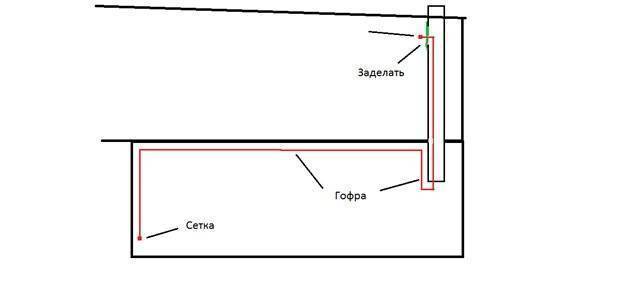

Вентиляция подвала под гаражом может быть обеспечена одним очень простым способом: в стене необходимо сделать вентиляционный канал. В качестве альтернативы такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но способна обеспечить воздухообмен в подвале. На воздуховод необходимо установить металлическую сетку для защиты от крупных жуков и птиц.

Правильная установка естественной вентиляции.

Традиционный вариант естественной вентиляции предполагает размещение двух труб в разных углах шахты. Один воздуховод будет отвечать за приточную вентиляцию, а другой – за вытяжную. Эта схема работает в любых подвалах и погребах, которые находятся не только под гаражом, но и в других местах (включая открытые пространства).

Таким образом, гараж с подвалом может вентилироваться за счет естественной вытяжки. Конечно, такой подход не идеален, но все же он может обеспечить и гараж, и подвал более или менее чистым воздухом.

Работа выполняется поэтапно:

• Вытяжной канал закрепляется так, чтобы один его конец находился на высоте 150-200 см над полом. Внешний конец трубы выводится над крышей гаража на высоту 40-45 см.
• Приточный воздуховод крепится в противоположном углу с соответствующим отступом от пола. Труба должна выходить наружу на 20-30 см.
• Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, рекомендуется закрывать выпускные каналы дождевыми колпаками.

Самый дешевый и простой способ вентиляции подвального гаража – сделать отверстие в нижней части стены вместо приточной трубы и закрыть его сеткой.

Типы вентиляции

Чтобы воздух беспрепятственно входил и покидал помещение, достаточно смастерить воздуховод из канализационных труб. Тёплый поток кислорода обычно поднимается вверх, а более холодный стремится занять место внизу — так происходит движение воздушных масс.

Плюсы естественной циркуляции:

• надёжная работа;
• бюджетный вариант;
• бесшумность;
• длительная эксплуатация;
• отсутствие затрат на источники энергии.

Минусы естественной циркуляции:

• в летнюю пору неэффективна из-за небольшой разницы температур;
• для создания разницы давлений требуется соблюсти между приточным и выходным отверстиями расстояния в 3,5–4 м;
• необходимость установки с учётом розы ветров — там, где преобладает ветер.

Плюсы механической циркуляции:

• работа в любых погодных условиях;
• возможность контроля и изменения параметров воздухообмена;
• организация тёплого притока воздуха;
• использование в цокольном гараже.

Минусы механической циркуляции:

• необходимость покупки вентиляторов, датчиков, заслонок;
• энергозависимость;
• необходимость квалифицированного обслуживания.

Плюсы комбинированной циркуляции:

• возможность установки обычного бытового вентилятора на вытяжку;
• экономичность и удобство использования по сравнению с принудительной;
• использование механической вентиляции по необходимости.

Как сделать вентиляцию в гараже своими руками: обустройство естественной системы

Такого рода вентиляционная система проста в установке. Воздушные массы выводятся из гаража через одни отверстия и подаются с улицы через другие. Благодаря разнице физических показателей давления и температуры, процесс воздуховода сам себя регулирует.

1. Проем, через который будет поступать воздух снаружи, должен находиться примерно в 15 см над полом. Для подачи воздуха будет достаточно небольшой трубы, которую необходимо расположить на уровне не выше 40 см относительно земли.
2. В идеале входное отверстие для подачи воздуха стоит размещать на продуваемой ветрами стороне. Воздухообмен в гараже в этом случае будет более эффективным.
3. Если требуется просверлить уже возведенные кирпичные стены, используйте перфоратор.
4. Отвод воздуха, напротив, должен располагаться в более высокой точке — на потолке или в 10 см от него.
5. Для конструкции воздухоотвода необходимо использовать трубу длиной не менее полуметра, чтобы подвести отвод на поверхность крыши.

Строго следуйте инструкции.

Вытяжка из канализационных труб в гараже: проектирование

Наиболее важной частью расчетов является определение длины трубы и площади поперечного сечения

1. Тяговый эффект будет тем сильнее, чем длиннее и шире труба. Это справедливо как для естественных, так и для искусственных систем.
2. Та же формула используется для расчета количества труб. Если одной трубы недостаточно, установите рядом с ней другую или используйте трубу большего размера.

Вентиляция в гараже из канализационных труб: инструменты и материалы

Для установки системы вентиляции понадобятся обычные инструменты, которые можно отыскать в столе или приобрести в магазине строительных материалов. Среди них:

• молоток;
• нож (как обычный, так и специальный для резки ПВХ-труб);
• дрель или отвертка для крепежа;
• перфоратор.

При возведении системы воздухоотвода на крыше могут потребоваться кирпичи, цемент и другие соответствующие стройматериалы. Поскольку даже самые старые кирпичи в стене могут быть крайне прочны, буровая машина станет незаменимым инструментом для ремонта.

Перфоратор понадобится обязательно.

Устройство в гараже естественной вентиляции: пошаговая инструкция

На весь процесс бурения в стене проема нужного размера со свободным выходом на улицу уйдет около часа. Инструкция по созданию естественной вентиляции:

1. Первым делом в отверстие вставляется подготовленная труба и в нее протягивается удлинитель для крепления поворота и наконечника системы. Подойдет дымоуловитель небольшого размера. Его также можно соорудить из старого или недорогого абажура от светильника.
2. Канальный вентилятор, который относительно просто включить в систему, будет питать вытяжку согласно описанному методу. Если найденный вентилятор слишком мал относительно диаметра трубы, обмотайте его поролоном, предварительно протянув кабель через отверстие в стенке коммуникации.
3. Для проверки тяги включите генератор и поднесите пламя зажигалки к выходному отверстию трубы. Вытяжка, сделанная своими руками, может притянуть даже салфетку, если следовать всем указаниям.

Понадобится пластиковая труба.

Ошибки при обустройстве вентиляции

Чаще всего ошибки допускаются на этапе монтажа системы. Они бывают такими:

1. Слишком низкое расположение выходного отверстия. В этом случае риск снижения тяги увеличивается.
2. Горизонтальная прокладка труб при естественной схеме вентилирования. Такое расположение приводит к уменьшению тяги. Если приходится использовать такую схему монтажа, то трубы укладывают под углом около 10–12°.
3. Применение отверстия вместо воздуховода. В этом случае нет гарантии, что через вытяжное отверстие грязный воздух не пойдет обратно в помещение. Чтобы избежать ошибки при монтаже, его проводят только после тщательных расчетов и планирования.

Инструменты и материалы

Чтобы сделать работу быстро, подготовьте заранее нужные материалы и инструменты:

• Мощный перфоратор;
• Угловая шлифмашинка;
• Теплоизолирующий материал и герметик;
• Решётки для защиты выходов каналов от грязи;
• Трубы из пластмассы или металла необходимого диаметра.

Кроме того, в зависимости от конструкции, возможно, потребуются вентиляторы:

1. Вытяжные канальные устройства – удобны в работе и доступны. Встроенные регуляторы позволяют менять интенсивность замены воздуха. Оптимальный диаметр – около 160 мм. Но дешевле и проще использовать изделия диаметром 120 мм.
2. Центробежные – лучше всего работают на вытяжку, но их сложней монтировать. Используют в основном в гаражах, где красят машины.
3. Вихревые – наиболее подходящие агрегаты для удаления дыма от сварки.

Для обычного гаража самый практичный вариант – вытяжной канальный вентилятор. Это устройство стоит недорого и хорошо выполняет своё предназначение.

Функции вентиляционной системы

Установка продуманной и эффективной вентиляции необходима в каждом гараже. Она помогает устранить следующие отрицательные факторы:

• Препятствует образованию конденсата. Владельцы гаража нередко замечают появление влаги на потолочной поверхности. Процесс образования конденсата особенно заметен в межсезонье, когда внутри и снаружи гаража разная температура воздуха. Если не бороться с данной проблемой, может появиться плесневый грибок, что крайне негативно скажется на хранящихся овощах. Кроме того, высокая влажность будет способствовать поражению коррозией металлических конструкций, в том числе и кузова автомобиля. Создание вытяжки в гараже позволит полноценно проветривать и осушать помещение;
• Не допускает скапливания токсических веществ в воздухе. В процессе эксплуатации гаража, в воздухе скапливаются пары выхлопных газов, растворителей, масла и др. При отсутствии должного проветривания, токсичные смеси концентрируются внутри помещения или погреба. Вдыхая такой воздух, человек может получить сильнейшее отравление. При установке самой простой приточно-вытяжной вентиляции с естественным или принудительным воздухообменом, в помещении будут постоянно поступать свежие воздушные массы.

Зачем вентилировать гараж?

Структура системы вентиляции

Как правильно сделать вентиляцию? Вся система удаления и поступления воздуха обычно состоит из двух труб. По одной из них поступает холодный воздух. По другой этот воздух выходит на улицу. Вентиляция в подвале происходит за счёт закона Архимеда. Он гласит о том, что плотность холодного воздуха больше чем плотность тёплого. Именно по этой причине труба, по которой поступает холодный воздух с улицы, должна находиться в погребе намного ниже вытяжной.

Располагать трубу для притока воздуха лучше всего вертикально, для беспрепятственного потока воздуха. Можно сделать немного под наклоном (не более 75 град.). Конец её в погребе обычно не доходит 40-60 см до пола. Если вентиляция в подвале гаража сделана правильно, то конденсат на теле приточной трубы, даже тонкостенной, быть не должен. Но для большей надёжности многие покрывают их сверху изоляцией.

Но это совсем не значит, что конденсат не должен быть внутри приточки. Поскольку температура воздуха внутри холоднее, то некоторое количество влаги там будет выделяться. Для того, чтобы оно ни скапливалось, а беспрепятственно выходило под трубой, с приточкой делают небольшой своеобразный капле приёмник: горку на полу из мелкого гравия для испарения капель, которые стекают туда.

Отверстие для вытяжки находится под потолком, в противоположном конце помещения от притока воздуха.

Расположение её там не случайно. Для того чтобы свежий воздух, попав из приточной вентиляции, циркулировал по всему помещению и, подогретый испарениями овощей и окружающей температурой, поднимался к потолку, и уходил в отверстие вытяжки. Ее так же, как и приточку, часто покрывают сверху изоляцией.

Сама труба вытяжки делается как можно выше, чтобы сила потока тёплого воздуха была довольно большой. Сверху обеих труб, на улице, обязательно следует сделать защитный козырёк для того, чтобы при дожде капли не попадали внутрь и не заливали пол помещении.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Как сделать вытяжку в гараже: преимущества

Чтобы оценить преимущества принудительной вентиляции, необходимо понять основную природу того, что происходит в составе воздуха в гараже. Помимо атмосферных газов, кислорода, азота и других природных примесей, в воздухе присутствует влага. При низких температурах и низком давлении влага переходит из газообразного состояния в жидкое (туман, роса).

Различные антропогенные газы, например, выхлопные газы, смешиваются с воздухом и могут частично растворяться в воде. В воздухе содержатся частицы пыли и сажи от неполного сгорания топлива, особенно при запуске холодного двигателя.

В воздухе гаража также содержатся пары бензина, растворители, смазочные масла, выделения из резины и пластмассы. Такая смесь придает гаражу характерный запах и совсем не полезна для здоровья и безопасности автомобиля.

Малярные работы в камерах (а гараж – типичный пример камеры), обязательно должны проводиться в противогазе, с подачей чистого воздуха, но автовладельцы ведут себя как камикадзе. Следовательно, самодельный капот в гараже для покраски просто экономит несколько месяцев жизни на лакокрасочном покрытии.

ВНИМАНИЕ: При покраске в обычном гараже частного автовладельца концентрация паров растворителя превышает НСР в десятки и даже сотни раз! Многие растворители, краски и лаки содержат очень опасные канцерогены!

В гаражах часто используется слишком мало места. Бедность – это не недостаток, но это действительно большое свинство. Что мы просто констатируем, не отвечая на вопрос “кто виноват” в нашей стране, и идем дальше. Даже большой гараж нуждается в вентиляции, а маленький – абсолютно точно.

Естественная вентиляция осуществляется путем выпуска воздуха из гаража через открытые двери и ворота. Благодаря большой площади поверхности гаражных ворот воздухообмен неплох, если гараж используется только как парковочное место для функционирующего автомобиля: запуск, выезд, въезд, закрытие.

Но “частный” гараж – это почти всегда мастерская, в которой были и покраска, и почти литье металла. Естественная вентиляция здесь недостаточна, поэтому приходится делать искусственную вентиляцию.

Искусственная вентиляция, которая присутствует в 60-70% гаражных зданий, не решает проблему, для которой она была разработана. Он состоит из дымохода с перегородкой. Дымоход создает тягу, чему способствует дефлектор, который также защищает дымоход с карнизом от осадков.

Воздухозаборники в этих корпусах расположены внизу, на уровне пола гаража, и защищены защитными сетками от грызунов и мелких домашних животных. Работа такой вентиляции сильно зависит от разницы температур между гаражом и внешней средой.

Поэтому владельцы гаражей всегда беспокоятся об отоплении, которое является дорогостоящим вариантом контроля влажности и чистоты воздуха. Это также пожароопасно, поскольку гаражи часто отапливаются не водой, а электричеством или “горящей” плитой.

Принудительная вентиляция использует механическую энергию для ускорения воздушного потока с помощью крыльчатки или лопастного колеса, приводимого в движение электродвигателем. При низком энергопотреблении в несколько десятков ватт (для гаража на одну машину) принудительная вентиляция обладает огромной эффективностью. В России он пока не получил широкого распространения.

Причиной тому – сложившиеся советские стереотипы и представления об устройстве вентиляции, когда электродвигатели были в большом дефиците. Состоятельные люди имеют современные гаражи с системами кондиционирования, но доля таких гаражей в общем количестве в России очень мала.

Необходимость вентиляции в гараже

Вентиляция в гараже нужна усиленная для вывода автомобильных газов

Потребность в обустройстве эффективной вентиляции гаражного помещения объясняется несколькими причинами, важнейшие из которых:

• вентиляция в гараже надежно защитит все расположенные внутри конструкции и предметы от негативного воздействия сырости и конденсата;
• вытяжка позволит выводить наружу токсичные смеси, представленные выхлопными газами и парами топлива, отработанных масел, растворителей и т. п.

Первый случай особенно важен зимой, когда влажность в помещении заметно превышает установленную норму. Она опасна для хранящихся в яме продуктов и является основной причиной образования ржавчины на кузове автомобиля и металлических элементах конструкции.

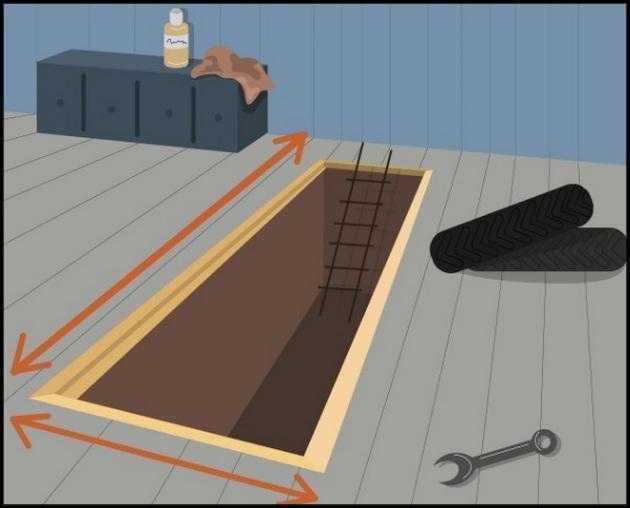

Обустройство естественной вентиляции в смотровой яме

Прежде чем начинать обустройство вентсистемы, нужно выбрать подходящую схему, а также провести все необходимые расчеты.

Подготовка и расчет

Перед формированием отверстий, необходимо сначала определить их места расположения. После этого проводят разметку на стенах помещения, а также на фундаменте, цоколе, стенах смотровой ямы.

Чтобы вентиляционная система была эффективной, надо соблюдать соотношение диаметров приточной и вытяжной труб. Размер первого отверстия должен быть равен второму или быть несколько больше.

Если предполагается естественный воздухообмен, то на каждый квадратный метр площади помещения требуется 1.5 см диаметра вентканала. Если отверстий больше одного, то общий диаметр нужно разделить на их количество.

При обустройстве одноканального механического вентилирования, расчет диаметра осуществляется по-другому. Общий показатель не должен превышать 0.3% площади гаражного помещения.

Важно! Внутрь здания должно поступать около 200 л воздуха за один час. Только при таком условии будет возможно обеспечение эффективной вентиляции

Технология монтажа

Работу со смотровыми ямами лучше начинать ещё на этапе их строительства. Если ниша уже готова, то в некоторых случаях ее придется разбирать. Дополнительный вентиляционный канал прокладывают после выравнивания стен и пола отсека. Для работы применяют пластиковые трубы диаметром около 10 см.

Один элемент укладывают в горизонтальную траншею. Делают это так, чтобы нижний край трубы находился на расстоянии 2–3 см от пола. Другой конец выводится через стенку ямы. Далее монтируют приточную трубу. Ее край размещается на высоте 10 см от пола. Вытяжку размещают у самого верха ниши.

Для эффективного воздухообмена нужно выполнить такие условия:

1. По краям смотрового отсека оставляют просветы. Их ширина составляет 12–15 см.
2. Когда в качестве укрытия над ямой используют доски, их укладывают на расстоянии 10 сантиметров друг от друга.
3. Необходимо сделать зазор на противоположной от вытяжки стороне.

Чтобы свежий воздух поступал в яму, необходимо с накрытия снять две доски. Если вытяжка работает хорошо, то можно ограничиться и одной доской. Приточное отверстие и вытяжка размещаются на противоположных сторонах. При выводе труб нужно избегать изгибов и искривлений. Вытяжной элемент выводится на кровлю постройки.

Важно! Транспортное средство нельзя ставить над вентиляционным зазором смотрового отсека. Воздушные массы, которые поднимаются из ямы, довольно влажные, поэтому это навредит автомобилю

Кроме того, машина будет перекрывать циркуляцию воздуха.

Как улучшить функциональность системы

Улучшить работу естественной вентсистемы помогут такие действия:

1. Воздуховоды лучше делать из труб круглого сечения. Они обеспечивают хороший приток свежего воздушных масс. Сами трубы могут быть изготовлены из металла или пластика. Внутренняя поверхность трубы должна быть относительно гладкая, ведь в таком случае ничто не будет препятствовать перемещению воздухопотоков вдоль нее.
2. Достаточная разность высот между вытяжкой и приточным отверстием. Оптимальная величина составляет 3 м. Чем больше этот параметр, тем лучше работает система.
3. Диаметр воздуховода должен быть одинаковым по всей протяжности. Лучше, чтобы конструкция не имела резких поворотов или изгибов.
4. Перед завершением монтажа необходимо проверить, насколько хорошо происходит циркуляция воздуха.

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная

Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).
