Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

• Особенности конструкции
• Этап проектирования
• Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

• Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
• Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
• Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
• Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
• Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
• Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
• Тумбочки не должны занимать все свободное пространство под столом.
• Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
• Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

• Уголок металлический 20х20 мм.
• Доска толщиной 50 мм.
• Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Столярный верстак – оптимизация рабочего места

Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

Любому столяру пригодится удобно обустроенная рабочая зона

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.

Виды верстаков

Материалами для производства верстаков служит дерево, металл или используется их комбинация. Существует несколько видов конструкций, предназначенных для проведения различного рода работ.

Слесарные

Такие сооружения обычно отличаются массивностью. На металлическом каркасе устанавливается толстая (до 5 см) плита из двух листов фанеры или МДФ. Сверху укладывается металлический лист для защиты от агрессивных жидкостей.

В углах столешницы размещаются тиски и другой инструмент. Под столом навешиваются ящики для инструмента и крепежа.

Слесарные верстаки считаются универсальными. На них можно проводить разного рода работы по ремонту и строительству. Например, разбирать двигатель, распиливать и шлифовать материалы, затачивать инструмент и т.д.

Столярные

Для вытачивания и изготовления изделий из древесины необходим верстак, состоящий из твердой столешницы длиной до 3 м, установленной на каркасе из ели или сосны. Профессиональные модели верстаков имеют раздвигающуюся столешницу, позволяющую зажимать заготовки по всей длине.

Столярный верстак с раздвигающейся столешницей

Столярный верстак не так часто устанавливают в гараже, так как обычно он размещается не вдоль стены, а на некотором расстоянии, чтобы была возможность, обрабатывая детали, передвигаться вокруг них.

Столярные работы у верстака

Плотницкие

Верстаки для плотников должны быть габаритными, чтобы была возможность разместить заготовки. Его конструкция — достаточно проста. На массивной, длиной 6 м, деревянной столешнице, размещаются упоры для пиломатериалов. Ящики для хранения инструмента обычно здесь не устанавливаются.

Рабочее место плотника

В гаражах, как правило, черновой обработкой дерева и сборкой габаритных конструкций не занимаются. Да и для художественной резьбы это место — не совсем подходящее.

Электромонтажные

Конструкция под проведение электромонтажных работ изготавливается из металлического каркаса, на котором устанавливается диэлектрическая жаропрочная столешница. Обычно материалами для нее служат пластик или текстолит.

Место работы должно быть оборудовано розетками, хорошо освещаться. Удобно, если оно оснащается полками, на которых можно разместить приборы и инструменты.

Место для работы электромонтажника

В гаражах, как правило, занимаются выполнением слесарных и электромонтажных работ.

Особенности

Слесарный верстак – это, по сути, стол, на котором выполняются работы с металлом и деревом. К нему предъявляются такие требования.

• Прочность и жёсткость. Станок предназначен для работы с ударной нагрузкой.
• Устойчивость. Он не должен шататься.
• Удобство использования.
• Приемлемая стоимость.

Поэтому большинство домашних мастеров предпочитают делать верстаки своими руками. Это не только значительно экономит деньги, но и позволяет получить именно ту конструкцию, которая нужна.

Перед самостоятельным изготовлением обратите внимание на ряд особенностей

Только грамотно спроектированный верстак будет удобным и эргономичным, поэтому всегда учитывайте рост и комплекцию мастера. Высота рабочей поверхности должна находиться на уровне пупка. При работе руки должны быть слегка согнуты, а кисти быть на уровне брючного ремня.

Длина стола не имеет большого значения. Но в просторных помещениях её рекомендуется делать больше для обработки более крупных деталей. В рабочем положении желательно дотягиваться руками до краёв стола или в крайнем случае делать полшага-шаг в сторону.

Если верстак большой, конструкцию можно сделать разборной. Но учтите, что болтовые соединения менее прочные, чем сварные. Альтернатива – сделать несколько верстаков, поставить их рядом и соединить болтами.

Ширина (или глубина) стола находятся в пределах 50–60 см. Этого вполне достаточно.

Хорошо, если верстак имеет нишу для ног, тогда с ним удобно работать сидя. Если её нет, на нижней полке можно разместить больше инструментов, а жёсткость всей конструкции повышается.

Слесарный верстак в принципе не имеет избыточной прочности

Чем жёстче конструкция – тем лучше, ведь на столе работают тяжёлыми инструментами с ударной нагрузкой.

Особое внимание уделите устойчивости. Если верстак будет шататься, не получится нормально работать

В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм

Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами

В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм. Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами.

Некоторые столы имеют 6 и более ножек. Это прочнее, но на кривом полу он будет качаться (а в большинстве мастерских пол неровный). Поэтому ножки должны иметь регулировку по длине. Кстати, для большинства верстаков хватит и 4-х ножек.

Центр тяжести должен находиться как можно ниже, поэтому на нижних ярусах должны лежать самые тяжёлые инструменты. Некоторые мастера дополнительно приваривают балласт. Чем верстак тяжелее – тем лучше, поскольку он становится устойчивее и меньше реагирует на удары. Правда, транспортировать его тяжелее, но это необходимо крайне редко.

Это, пожалуй, всё, что касается общих требований. Приступаем к проектированию.

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Монтаж дополнительных элементов

Гаражный верстак из дерева своими руками можно сделать и в домашних условиях из подручных материалов. Но всё же некоторые дополнительные элементы необходимо будет приобретать. Для того чтобы сделать из столярной столешницы слесарную, можно воспользоваться нехитрым методом, а именно установить сверху по дереву стальной лист. Скрепить лист и общую конструкцию можно с помощью сварки, но нужно помнить о том, что внутри есть дерево, которое в процессе сваривания металлических частей может воспламениться.

По этой причине можно сделать крепления листа к дереву с помощью скрытых саморезов. Если он металлический, то необходимо обработать специальными противокоррозионными веществами. Подобное средство выглядит как обычный лак, имеет восстанавливающие свойства и хорошо защищает металл от образования ржавчины. Лист после этого можно покрасить той же краской, что и каркас.

Дополнительно также можно вмонтировать в самодельный верстак для гаража ящики. Сбоку нужно установить щиты из фанеры, а потом их обработать антисептиками от воздействия окружающей среды. Обязательно нужно установить силовые щиты для различных инструментов. На таких щитах по периметру проделываются отверстия или вкручиваются саморезы. На них будут устанавливаться все необходимые инструменты.

В качестве дополнительного элемента можно установить на верстак тиски. Размещать их просто на столешнице не рекомендуется, особенно если они весят более чем 20 кг. Для надёжности рекомендуется установить металлическую прокладку толщиной в 1 мм, на неё уже монтируются тиски. На этой прокладке просверливаются отверстия под анкерные болты на том же месте, что и на столешнице. Потом все три элемента скрепляются вместе.

Виды верстаков

Выделяют столярные и слесарные верстаки. Первыми пользуются для работы с деревом, вторые предназначены для металлов и других сложных материалов. Есть варианты деления и по другим признакам, например, на одноместные и многоместные, но они не такие важные.

Далее рассматриваться будет изготовление уличного верстака. Его специфика в том, что он должен размещаться не в мастерской, а прямо на свежем воздухе – например, на участке. Часто такие верстаки ставят на колёса, чтобы можно было в непогоду закатывать их в сухое место, либо делают откидную столешницу. В примерах будет разбираться создание одноместного столярного верстака.

Каркас стола

Раскроить заготовки следует до начала сварочных работ. При изготовлении каркаса вам не обойтись без помощника. Есть правда народный способ – забить ножки в грунт для фиксации, и затем при помощи угловых струбцин приваривать горизонталь.

Однако покрытие в гаражном кооперативе может быть асфальтовым, да и заносить самодельный верстак в помещение, в одиночку не получится. Подготовленные детали каркаса маркируются малярным скотчем с указанием места (по чертежу) и стороны (верх, низ, лево-право).

СОВЕТ! Окончательную сборку (сварку) разумнее проводить либо в самом гараже, либо в максимальной близости к нему.

Каркас верстака из трубы 50х30х1,5

Заносим каркас в помещение, примеряем по месту. Если задняя стенка (под инструмент) будет единым целым с верстаком – навариваем направляющие.

Привариваем направляющие

Сверху на плоскость предполагаемого стола, по контуру навариваем уголок под укладку основы стола. Данная конструкция предполагает т.н. сэндвичевую конструкцию – доска + стальной лист.

Устанавливаем готовый каркас

ВАЖНО! Все сварные стыки усиливаем уголком или стальной полосой. Можно приварить косынки, кому как сподручнее.. Усиливаем соединение раскосами

Усиливаем соединение раскосами

Главное – усилить все 90° соединения. При этом не забываем про установку выдвижных ящиков. Им ничего не должно мешать при выдвижении.

Верстак без облицовки в сборе

На этом этапе верстак должен занимать окончательное место, поскольку дальше он будет становиться все тяжелее. Изготавливаем ящики. Их размеры абсолютно индивидуальны, все зависит от предполагаемого наполнения.

Делаем внутренние ящики

Крепим направляющие для ящиков. Зачищаем от коррозии и красим конструкцию.

Красим корпус верстака

Набираем столешницу из досок. Напоминать о том, что материал должен быть сухим – нет смысла. Иначе выгнутая пропеллером доска может покоробить даже стальную раму верстака.

Собираем столешницу из досок толщиной 40 мм.

Шлифуем поверхность при помощи УШМ. Доски крепятся к раме снизу, при помощи саморезов.

Шлифуем столешницу с помощью болгарки и лепестковым шлифовальным кругом

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой. Сверху укладываем заранее раскроенный стальной лист, не забыв обработать тыльную сторону антикоррозийным раствором.

Кладем на стол металлический лист S=5 мм

Столешница крепится к доскам шурупами с потайной головкой. Отверстия, понятное дело – зенкуются. Покрываем лицевую сторону листа антикоррозийкой.

ВАЖНО! Не рекомендуется красить стальное зеркало верстака. Иначе краска, которая непременно будет отбиваться с поверхности, обязательно попадет внутрь обрабатываемой детали при ремонте.. Окрашиваем столешницу

Окрашиваем столешницу

Устанавливаем полки. На столешницу крепим необходимое оборудование: тиски, точильный станок и прочее.

Делаем полочки

Крепим вертикальную стенку для размещения инструмента.

Вертикальная стенка для инструмента

Стол готов. На вертикальной стенке постепенно устанавливаем кронштейны и подвесы для различного инструмента.

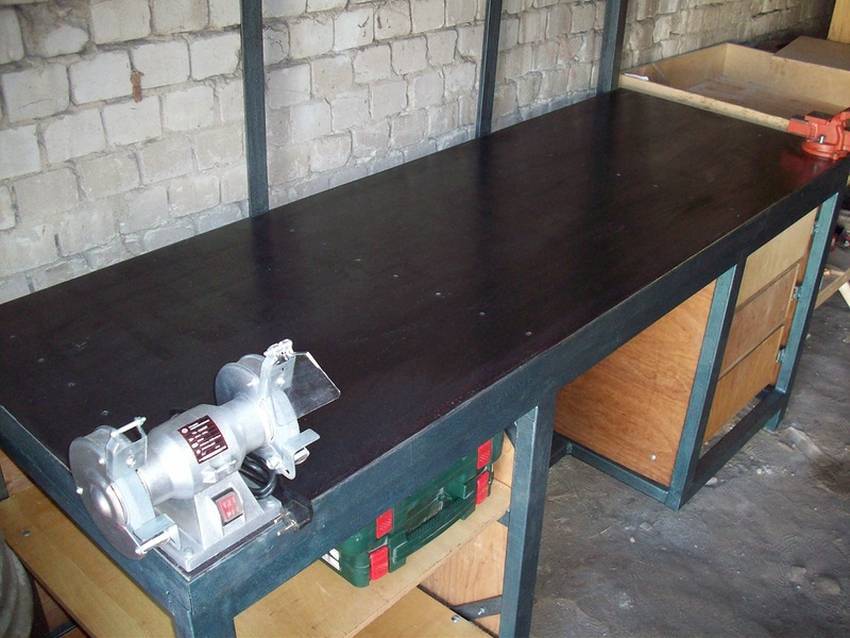

Готовый верстак в гараже собранный своими руками из доступных материалов

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками. Компромисс по всем составляющим: изделие прочное, сделано из доступных материалов и занимает немного места.

Как сделать верстак в гараже своими руками из дерева

Процесс создания верстака из дерева делится на несколько основных этапов.

На первом этапе изготавливается каркас конструкции. Для этого из бруса вырезаются четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных поперечных распорок. Можно использовать брус сечением 70х70 мм, если размеры верстака не превышают 2 метров.

На втором этапе изготавливаются балки. Отрезается четыре вертикальные стойки: две с высотой 90 см, две — 150 см, которые должны быть на 60 см выше, так как на них после окончания сборки верстака будет устанавливаться фанерный экран.

Горизонтальные балки тоже должны быть разного размера. Две секции бруса по 150 см для перевязки опорных стоек каркаса в нижней части верстака, а для крепления столешницы – отрезки по 200 см. Из остатков материала нарезаются поперечные распорки 60 см длиной.

Необходимые инструменты и материалы

Некоторые материалы, которые нужны для верстака, могут найтись в гараже, недостающие части всегда можно докупить на строительном рынке или магазине. Материалы:

• уголки стальные 50х50х4 и 40х40х2;
• труба профильная 60х40х2;
• полоса стальная 40х4 мм;

• стальные листы 2200х750х2 мм;
• доски толщиной 50 мм;
• 15-мм фанера и направляющие для ящиков.

Чтобы добавить эстетики, нужно подготовить краску. Преобразователь ржавчины делает металл защищенным от влаги.

Инструменты, которые необходимы для изготовления:

• сварочный аппарат с электродами;
• уровень и рулетка;
• шуруповёрт;

• дрель;
• болгарка;
• электрический лобзик.

Пошаговая инструкция

Деревянный верстак сделать проще, чем металлический. Пошаговая инструкция:

1. Нарезаются доски для изготовления нижней рамы, которая будет использоваться под инструменты.
2. Соединяется пиломатериал между собой саморезами или металлическими уголками.
3. Собирается верхняя рама также, как и рама для инструментов.
4. Опорные ноги вырезаются из бруса и фиксируются к каркасу болтовым соединением.
5. Для жесткости каркаса в нижней части стола делается полка. В качестве материала можно использовать ДСП или фанеру.
6. После сборки каркаса изготавливается столешница из досок 50мм, их нарезают и закрепляют к каркасу.
7. Для абсолютной готовности шлифуются все неровности и обрабатывается дерево антисептиком или олифой.
8. Финишная отделка состоит в обработке грунтовкой по дереву. После полного высыхания грунтовочного состава, поверхность конструкции покрывают масляной краской в два слоя.

Размеры
Верстак в гараж можно собрать любого размера. Длина определяется работами, которые будут производиться на столе. Обычно длину выбирают около 2 м.  Устанавливается стол, как правило, вдоль стены с возможностью достать инструменты, расположенные на полке и тумбочке. Ширину рекомендуется делать не более 60 см. Параметр высоты зависит от роста владельца, стандартное значение — 0,8-1 м.

Подготовительные работы
Прежде чем приступить к изготовлению своего верстака для гаража необходимо определиться с тем, какие размеры будет иметь будущая конструкция.

При оборудовании гаража своими руками важно правильно выбрать место. Лучшим вариантом считается часть гаража с хорошим освещением и электрическими розетками

Важно учитывать учитывать направление освещения.

Длина столешницы должна быть адаптирована для размещения инструментов и крупных деталей. Ширина не должна быть больше 50 – 60 см, для комфортного использования всех частей стола. Необходима возможность крепления дощечки таким образом, чтобы она выступала за край верстака на 200 – 300 мм., если одна сторона будет оборудована для работы с электрическим инструментом.

Рама и ножки
Нарезаются доски для изготовления нижней рамы, которая будет использоваться под инструменты, соединяют материал с помощью саморезов или металлических уголков. Аналогичным образом собирают верхнюю раму.

Из бруса нарезают опорные ножки и фиксируют их к каркасу болтовым соединением. Для этого в раме предварительно сверлят отверстия. Количество ножек  от 6 до 8.

Стол в гараж своими руками из дерева
Перед тем как собрать стол для гаража своими руками из дерева нужно изготовить все необходимые для него детали. Краевая часть материала обрезается с помощью электрического лобзика. В качестве материала можно использовать брус из сосны или дуба. Эти породы древесины обладают высокой прочностью. Брус длиной 15 м – оптимальный вариант для большинства столов, сечение подбирается учитывая предполагаемые нагрузки. Для сборки столешницы можно взять обрезную доску толщиной примерно 2-3 см. Доски для столешницы должны иметь гладкую поверхность.

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Большой стол верстак универсальный ДЛЯ ВСЕХ ВИДОВ ИНСТРУМЕНТА своими руками

Вы интересуетесь всеми областями технологий и часто будете заниматься электроникой, деревообработкой, механикой, 3D-печатью или фрезерованием, то этот столярный верстак для Вас!

Универсальный верстак предназначен как для столярных, так и для слесарных работ, позволяя перейти от одного вида работ к другому за считанные секунды, благодаря быстрой смене инструмента.

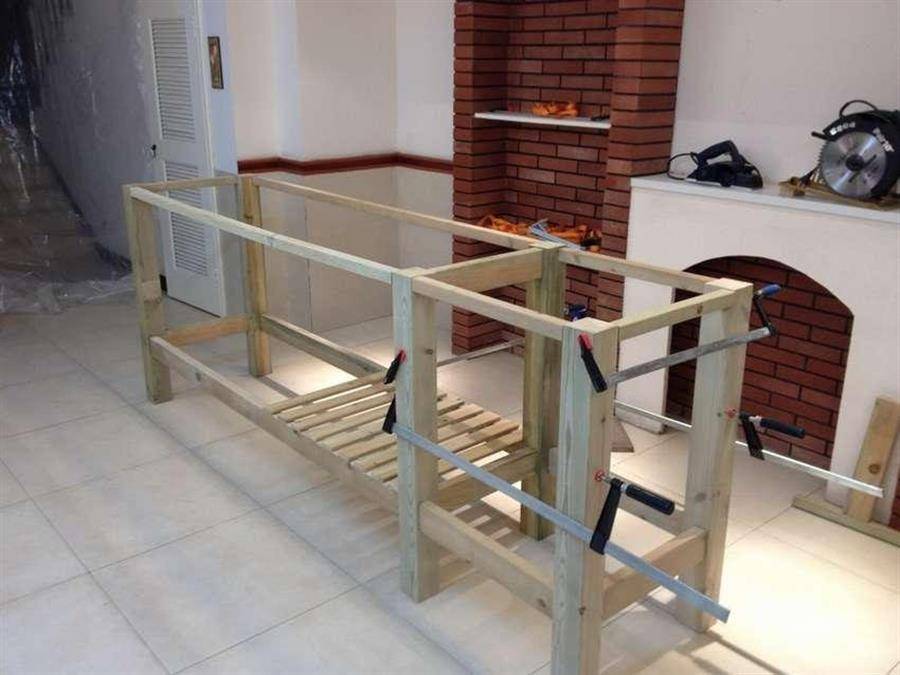

Из деревянного бруса собирается каркас стола:

Деревянные рейки смазываются столярным клеем и до его высыхания зажимаются в струбцины:

Склеенные рейки подвергаются шлифовке:

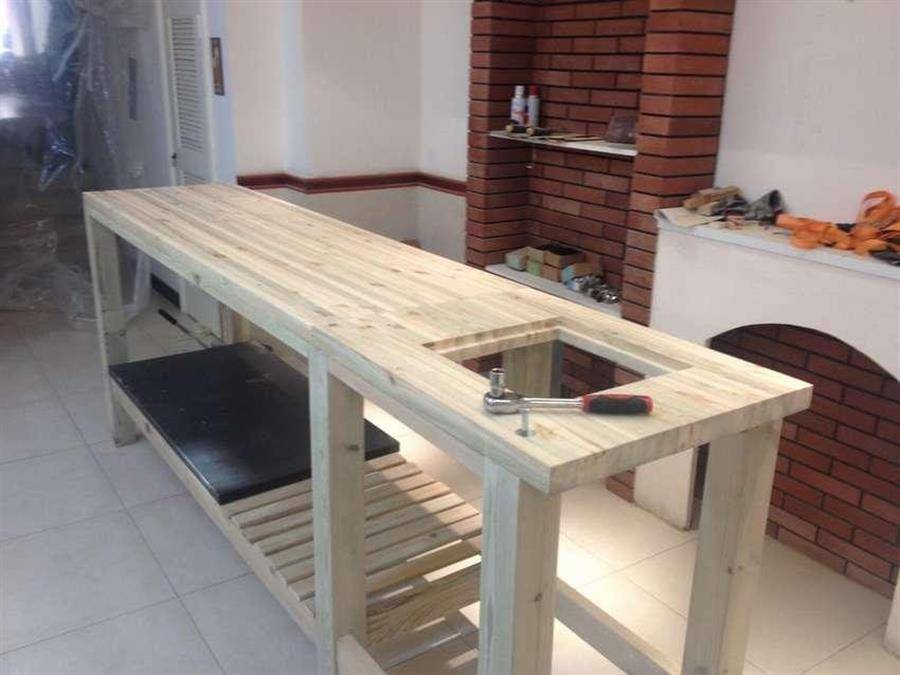

Столешница из склеенных и отшлифованных реек крепится к основанию:

Устанавливаются выдвижные ящики и станки:

Источник фото: http://www.instructables.com/id/The-Universal-Multipurpose-Workbench/

Читать полностью (ссылка)

Место установки

При выборе места для верстака следует учитывать несколько нюансов, которые могут облегчить процесс монтажа.

• Выбирать нужно ту часть гаража, которая очень хорошо освещается и имеет доступ к розеткам. Лучше всего, если естественное освещение будет падать либо прямо, либо с левой стороны.
• Длина рабочей поверхности должна быть такой, чтобы без проблем могли размещаться крупные детали.
• Ширина не должна превышать 60 сантиметров — чтобы без труда дотянуться до противоположной стороны столешницы.
• Высота стойки должна быть такой, чтоб за верстаком было максимально удобно работать.
• Верстак должен располагаться таким образом, чтобы не препятствовать въезду машины в гараж и обеспечивать свободное открытие двери.
• Проектировать размещение оборудования необходимо так, чтобы на нём можно было спокойно работать, не выгоняя при этом авто из гаража.
