Инструкция по изготовлению ворот из профильной трубы своими руками

Процесс выполнения работ

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

• ажурные;
• кованые;
• решетчатые;
• обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Обработка материала

Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.

Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.

Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.

Установка опорной конструкции

После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.

Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.

После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.

Сборка рамной конструкции

Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.

После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.

Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.

Сварка рам створок

Схема монтажа столбов из профиля для ворот.

Сваривать каркасы створок и калитки лучше на ровной горизонтальной поверхности. Хорошо, если у вас есть сварочный стол. Отрезать торцы труб внешнего контура каркасов можно под углом 45°. Тогда более длинные участки профтруб должны соответствовать длине и ширине каждой рамы. Чтобы собрать из рамы правильный прямоугольник, нужно сложить 4 трубы на стол, проверить прямые углы угольником и промерить диагонали. Они должны быть равны. Слегка прихватите каркас сваркой и еще раз проверьте правильность углов.

Легким постукиванием молотка исправьте отклонения и наложите на стыки сварные швы. Сварка 2-миллиметровыми электродами ведется током 50-60 А. Ведите электрод к себе с отклонением от вертикали в 10-15°. Шов накладывается легкими челночными движениями стержня поперек стыка. Электрод держите в нескольких миллиметрах от металла. После проварки швов освободите их от окалины и обработайте шлифмашинкой.

Плюсы и минусы ворот из профтрубы

Ворота, сделанные из металла, красиво смотрятся и пропускают через себя лучи солнца. Плюс ко всему они отлично справляются с функцией защиты территории от тех, кто хочет вломиться туда без приглашения.

Вариант изготовления простого забора из профильной трубы

В качестве сырья для возведения таких ворот часто выбирают низколегированную стальную профтрубу, сечение которой имеет квадратную или прямоугольную форму 4х4 или 5х5 сантиметров. Толщина стенок трубы должна быть 3 миллиметра.

Несомненными преимуществами данного вида ограды являются:

• Материал недорогостоящий. Его низкая себестоимость в сочетании с тем, что забор легко можно возвести самостоятельно существенно экономят бюджет.
• Конструкция из профтрубы является прочной и долговечной. Если ворота грамотно спроектировать и вовремя обрабатывать его антикоррозийными покрытиями, то прослужит оно вам не одно десятилетие.
• Профильную трубу можно скомбинировать с другими материалами. Профильная труба прекрасно сочетается с другими строительными материалами, благодаря чему можно создать оригинальный и стильный вход. Интересным сочетанием будет труба и кирпичная кладка. Помимо этого, каркас из профильных труб можно покрыть металлопрофилем.

К недостаткам такого входа можно отнести то, что это всё же открытая конструкция, которая не укроет вас от любопытствующих глаз. Хотя, если обшить такую конструкцию металлопрофилем или полупрозрачным поликарбонатом, то проблема решается.

Специалисты могут создать на таких воротах кованый орнамент и геометрические узоры.

Инструкция по изготовлению

Алгоритм варки ворот из профильных труб немного отличается в зависимости от выбранного вида ворот.

Распашные ворота для загородного дома

После закупки всех необходимых материалов, создания чертежей и подготовки инструментов можно приступать к созданию ворот:

1. Обрабатываем материал. Если трубы старые, необходимо избавится от следов старой краски и коррозии. Для этого используется болгарка и шлифовальный круг. Их можно заменить стандартной наждачной бумагой, но тогда придется долго возиться. Если труба новая, необходимо использовать растворитель, чтобы избавится от остатков заводского масла.
2. Теперь осуществляется разметка, согласно которой материалы будет нарезаться. Чтобы сделать все правильно, следует трубы с большим сечением нарезать попарно (ровно). Это поможет сделать симметричную конструкцию и исключить ошибки при нарезке профиля.
3. Устанавливаем опоры. Выкапываем 2 ямы (глубина каждой около 1 метра, габариты – 50х50 см). Столбы ставятся вертикально, без перекосов. Заливаем смесью на основе цемента и бутового камня. Ждем, пока смесь застынет. Обычно это занимает неделю, но время может отличаться в зависимости от температуры.
4. Разрезанные своими руками трубы необходимо сварить в каркас. В процессе варки используем уголок для проверки ровности сваривания всех частей ворот, иначе конструкция может получиться перекошенной. Как только закончим со сваркой, отшлифовываем швы, чтобы обеспечить товарный вид. Используем специальный стол, чтобы ровно разложить профиль.
5. После создания каркаса приступаем к петлям. Чтобы не допустить ошибок в процессе варки, лучше попросить помощи. Сначала привариваем их к опоре, а потом к каркасу.
6. Теперь можно заняться обшивкой. Здесь можно выбрать один из следующих материалов: профнастил, металл, дерево или поликарбонат. Листы из профнастила можно прикреплять как к внешней, так и к внутренней части опоры. В качестве крепежных элементов используем саморезы. Также при установке створок учитываем свободное пространство.
7. Листы привариваются к каркасу и ребрам жесткости. Железные листы тяжелые, их необходимо приваривать. Такая конструкция получится очень прочной, но тяжелой. Учитываем это, покупая петли, поскольку есть риск, что последние не смогут выдержать нагрузки.
8. Если выбирать деревянную обшивку, работа станет легче (конструкция не такая громоздкая). Делаем специальные отверстия и используем саморезы. Но дерево не такое прочное, как металл (срок годности короче), а еще есть риск гниения из-за постоянных дождей.

Откатные ворота

Откатные ворота с успехом можно самостоятельно изготовить и установить на даче, в загородном доме, на автостоянке и пр.

Раньше откатные конструкции были не такие популярные из-за того, что стоимость автоматических механизмов была высокой. Но сейчас на рынке увеличился ассортимент, и можно найти недорогую, но качественную систему. А некоторые мастера способны сделать механизм из подручных средств. Но лучше остановится на заводкой конструкции.

Откатная конструкция износоустойчива. Для обшивки могут быть использованы любые материалы. Конечно, для создания откатных ворот потребуется больше материала и сил, но конструкция выйдет надежнее и прочнее.

Делаются они следующим образом:

Свариваем практически так же, что и в случае с распашными. Используем трубы для каркаса

При выборе откатных механизмов, обратите внимание, что ворота можно сделать подвесными или рельсовыми.
Подвесные используют роликовые механизмы. Они ограничивают передвижения транспорта относительно высоты, поскольку для создания используются перемычки и обрешетка.
У рельсовых этого недостатка нет

Такая конструкция стоит дешевле подвесной, поскольку требуется меньше материалов.
Откатные же самые лучшие в пане использования. Для начала устанавливается рельса и прикрепляются ролики (снизу каркаса, и один используем для верхней части, чтобы облегчить откат).
Готовим фундамент. Делаем опорные столбы из труб 10х10 см.
Для движения откатной системы прикручиваем ролики к нижней части каркаса. Закрепляем их на фундаменте.
Благодаря их расположению (внутри), они будут защищены от мусора и дождя. Если необходимо, делаем калитку в воротах.
Для обшивки подойдет большинство материалов. Но помните, некоторые элементы декорации (особенно выпуклые), блокируют полноценное использование откатной конструкции.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Этапы изготовления ворот

Чтобы сделать ворота из профильной трубы, надо:

1. произвести замеры;
2. подготовить чертеж;
3. приобрести необходимые материалы;
4. собрать и установить конструкцию.

Параметры ворот

Каркас ворот из профильной трубы должен быть сооружен таким образом, чтобы автомобиль мог спокойно проехать. Оптимальными считаются размеры:

Если совместно с воротами устанавливается и калитка, то ее высота должна соответствовать высоте ворот, а ширина не должна быть менее 0,75м

Оптимальная ширина и высота ворот для въезда на садовый участок

Если ворота устанавливается на ранее построенный забор, то параметры выбираются следующим образом:

• высота ворот и калиток должна быть аналогичной высоте общего забора. В некоторых ситуациях, например, дизайнерское решение, допускается уменьшение высоты на 20-40 см;
• ширина ворот должна определяться расстоянием между двумя столбами, на которые предполагается крепление каркаса.

Чертеж ворот

На следующем этапе необходимо выполнить чертеж ворот из профильной трубы, на котором помимо основных параметров ворот и калитки будут указаны размеры дополнительных элементов, например, для придания конструкции жесткости, и габариты применяемых труб.

Чертеж разрабатывается на бумаге и позволяет, также как параметры ворот, правильно рассчитать количество необходимых материалов.

Чертеж распашных ворот для загородного участка

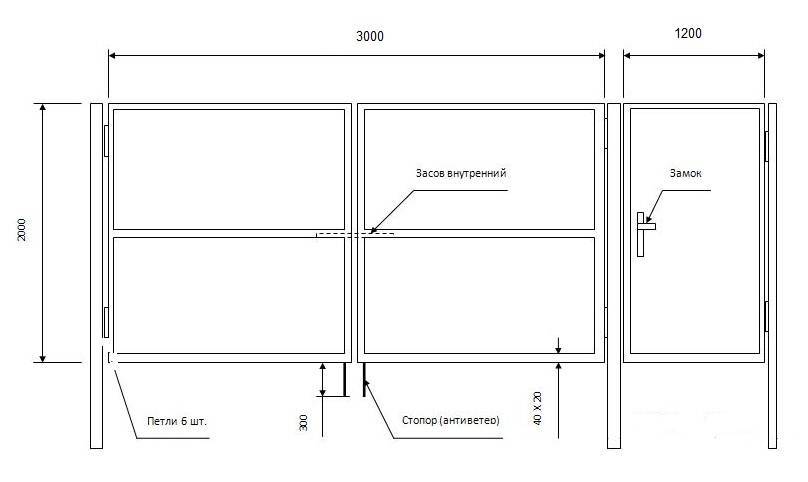

Чертеж распашных ворот с дополнительной калиткой

Необходимые материалы и инструменты

После того, как сняты основные размеры, построен чертеж и определено количество необходимых материалов, надо приобрести составляющие элементы и подготовить инструмент для выполнения работы.

Для ворот потребуются:

профтрубы различных размеров;

материал, который будет применяться в качестве обшивки (наиболее часто используется профлист различных цветов);

Материал для обшивки каркаса ворот и калиток

• петли для крепления ворот к столбам;
• саморезы, предназначенные для металла;
• грунтовка и краска (если используются неоцинкованные трубы).

Теперь разберемся, как правильно сварить ворота из профильной трубы. Для работы потребуется следующий набор инструментов:

• аппарат для проведения сварки с набором электродов;
• болгарка для разрезания труб на составляющие части;
• дрель;
• измерительные инструменты: рулетка, уголок, строительный уровень;
• круг для шлифования сварочных швов;
• кисть для обработки и покраски.

Сборка и установка ворот

Чтобы сварить ворота из профильных труб, надо придерживаться следующей схемы:

1. перед изготовлением каркаса требуется внимательно нарезать трубы на составляющие определенной чертежом длины;

Нарезание профильных труб по размерам

1. все подготовленные элементы очистить от ржавчины, отшлифовать места среза, чтобы обезопасить человека от ран;
2. далее проводятся земляные работы. В определенных местах выкатываются ямы, в которые устанавливаются основные столбы конструкции;

Схема установки столба для ворот

на следующем этапе производится сварка ворот из профильной трубы в единую конструкцию

При проведении работ требуется уделять внимание ровности образуемых углов и правильности геометрической формы конструкции, не допускать перекосов и неточностей;

Сборка каркаса ворот сварочным аппаратом

1. после сбора каркаса требуется обработать все сварочные швы. Это также требуется для обеспечения безопасности окружающих людей и придания конструкции эстетичного вида;

Зачистка сварочных швов

1. далее к основным столбам и каркасу ворот привариваются петли, и навешивается готовое изделие;
2. последний этап предполагает обезжиривание и покраску каркаса, после чего можно приступать к обшивке и установке замков.

Установленные и обшитые профлистом ворота с калиткой

Для изготовления и установки ворот рекомендуется применять вышеописанный способ, так как готовая конструкция получается более точной и правильной формы. Более наглядно способ изготовления ворот представлен на видео.

Самостоятельное изготовление и установка ворот из профильных труб и профлиста позволяет сэкономить существенную сумму денег. Кроме этого изготовление конструкций своими силами – очень увлекательное занятие.

Выбираем материалы для изготовления

Оптимальным вариантом по соотношению качество/цена будут распашные ворота, сваренные из профильных труб. Для каркаса выбирается сечение 40×20×2 мм. Если предполагается установка автоматики 60×40×2мм. Сечение опорных столбов зависит от того сколько весят распашные сварные ворота:

• меньше 150 кг — 80×80×4мм;
• 150 — 300 кг — 100×100×5мм;
• больше 300 кг — 100×140×5мм.

Распашные ворота для дачи, если на ней отдыхают только летом, можно сваривать из старых водопроводных труб 1/2 — 1 дюйм или уголка 40×40. Листовой материал для обшивки выбирается в зависимости от предпочтений и финансовых возможностей. Например, можно сделать ворота с прозрачными вставками. Чтобы их мог открывать даже ребенок, каркасы навешивают на шариковые петли. Краску по металлу выбирают обычно под цвет забора.

Крепление фурнитуры

На завершающем этапе осталось просто установить элементы фурнитуры, которые будут надежно удерживать створки в закрытом положении и свободно открывать их при необходимости.

Рекомендуется закрепить вертикальные стопоры – шпингалеты. Делать это принято внизу, но если опоры соединены перекладиной, то можно и вверху. Проще купить готовыми.

Для уменьшения парусности конструкции со стороны двора устанавливают засов в горизонтальном положении. Им может служить профильная круглая труба.

Если ворота не планируется автоматизировать, то к створкам приваривают петли для крепежа навесного замка.

Особенности установки автоматики, других элементов фурнитуры подробно описаны в статье про откатные ворота, ссылка на которую приведена выше.

Конструкция из профильной трубы – это надежная основа ворот для частного сектора. При умении работать со сварочным аппаратом сборка будет выполнена быстро, а ворота получатся крепкими и прослужат долго.

Крепление фурнитуры

На завершающем этапе осталось просто установить элементы фурнитуры, которые будут надежно удерживать створки в закрытом положении и свободно открывать их при необходимости.

Рекомендуется закрепить вертикальные стопоры – шпингалеты. Делать это принято внизу, но если опоры соединены перекладиной, то можно и вверху. Проще купить готовыми.

Для уменьшения парусности конструкции со стороны двора устанавливают засов в горизонтальном положении. Им может служить профильная круглая труба.

Если ворота не планируется автоматизировать, то к створкам приваривают петли для крепежа навесного замка.

Особенности установки автоматики, других элементов фурнитуры подробно описаны в статье про откатные ворота, ссылка на которую приведена выше.

Конструкция из профильной трубы – это надежная основа ворот для частного сектора. При умении работать со сварочным аппаратом сборка будет выполнена быстро, а ворота получатся крепкими и прослужат долго.

Изготовление ворот из профильной трубы своими руками

Так как обращение в специализированные компании обычно требует больших затрат, многие владельцы гаражей задаются вопросом, как сварить ворота на гараж из профильной трубы своими руками. Для этого не нужно приобретать дорогостоящие наборы. Достаточно купить:

• стальной уголок;
• металлопрофиль;
• лист металла;
• необходимую фурнитуру;
• крепежные элементы.

Перед началом работ необходимо разработать проект

При создании чертежа важно определиться с точными размерами проема. Он зависит от высоты автомобиля и его ширины

Стандартные готовые изделия выпускаются размерами, не превышающими ширины в 5 метров и высоты 2.5 метров.

Процесс изготовления разбивается на три основных этапа:

1. Создание рамы железных ворот для гаража. Несущий элемент состоит из двух частей: внутренней и внешней. Они изготавливаются из стального уголка. Для этого потребуются: рулетка, угольник, строительный уровень, болгарка для резки листа и профилей, а также сварочный аппарат.
   Вначале замеры отмечаются на уголке и вырезаются заготовки. После каждый уровень соединения нужно отрегулировать, чтобы обеспечить ровность конструкции, и начинать сваривать.
   Полученные швы тщательно отшлифовываются. Для обеспечения жесткости конструкции по углам вертикально можно приварить рычаги (для этого можно использовать остатки уголков).
2. Установка каркаса. Основой всей системы является каркас. Он состоит из двух частей, формирующих створки. Основой для каркаса может стать профиль из металла. При изготовлении створок применяется профильная труба:
   • процесс начинается с раскладки труб ровной поверхностью вверх на разглаженной поверхности;
   • затем в прямоугольнике следует расставить направляющие;
   • при помощи угольника углы выставляются и варятся;
   • после основного этапа необходимо позаботиться о ребрах жесткости. Для створок стандартного размера достаточно по два на одну штуку.

Важно! Чем тяжелее ворота, тем больше ребер жесткости необходимо установить. Изготовление полотна

Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении

Изготовление полотна. Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении.

Сборка распашных ворот

Без несущих опор никакая металлическая конструкция не будет прочной.

Процесс сборки распашных ворот

Установка опор

Чтобы конструкция была более устойчивой, к нижним торцам опор приваривают металлические листы 250х250 мм; или крест-накрест два куска арматуры. Роют яму диаметров 30 см и глубиной до 60 см, бетонируют дно, на которую ставится столб, а вдоль стенок выкладывают рубероид. Всё это до уровня земли заливается бетонным раствором. При этом необходим строгий контроль над вертикальным положением опорной стойки.

Монтаж каркаса

Каркас вешают на опорные стойки спустя 20 дней после их установки. Это минимальное время для окончательного застывания бетонной смеси. Этих дней вполне достаточно, чтобы сварить ворота из металла. Следует взять трубу, подготовленную для каркаса, и нарезать отрезки необходимой длины.

Установленный каркас ворот из металлических труб

Крепление ворот к опорным столбам

Обычно металлические ворота к опорам крепятся при помощи массивных петель с подшипником, которые называют гаражными. Каждая состоит из двух половинок. Ту, которая имеет неподвижный штырь, петли приваривают к столбу, затем приставляют створу к опорной стойке и на каркасе проводят разметку для крепления второй части. При хорошем качестве работы двери не будут самопроизвольно открываться или закрываться. Если планируется установка автоматики, то используются специальные петельные детали с подшипниками.После навески ворот на каркас устанавливаются запирающие замки, щеколды, засовы. Следует проследить, чтобы всё было сделано аккуратно, без перекосов. После этого необходимо все сварные швы отшлифовать, конструкцию зачистить, нанести грунтовку и покрасить готовое металлическое изделие.
