Ворота из профлиста (профнастила) и профиля: фото для частных домов и дачи

Монтаж и установка ворот

Для сборки элементов в единое целое требуется ровная площадка, чьи размеры превышают габариты ворот. Чаще всего используется место, предназначенное для стоянки машины.

Сначала делается каркас с тщательным выведением прямых углов. После этого пускается в ход сварочный аппарат, после остывания швов зачищаются наплывы. Следующим шагом будет приваривание по разметке петель.

Монтаж профлиста

Профлист раскраивается по чертежу; заусенцы на месте срезов зачищаются. Фрагменты укладываются  внахлест, в них дрелью просверливаются отверстия и проводится фиксация с помощью саморезов. Для распорки используются кованые элементы, но можно с тыльной стороны укрепить и брусья – поперек либо по диагонали.

Яма для столба

Чтобы установить ворота из профнастила с элементами ковки, нужно в первую очередь поставить столбы, на которые они будут навешены. Глубина внедрения опор в землю – минимум 1 метр. Когда ямы будут готовы, отрезаются столбы, высота которых складывается из «подземного» метра, 10 см пространства между землей и створками и высоты самих ворот.

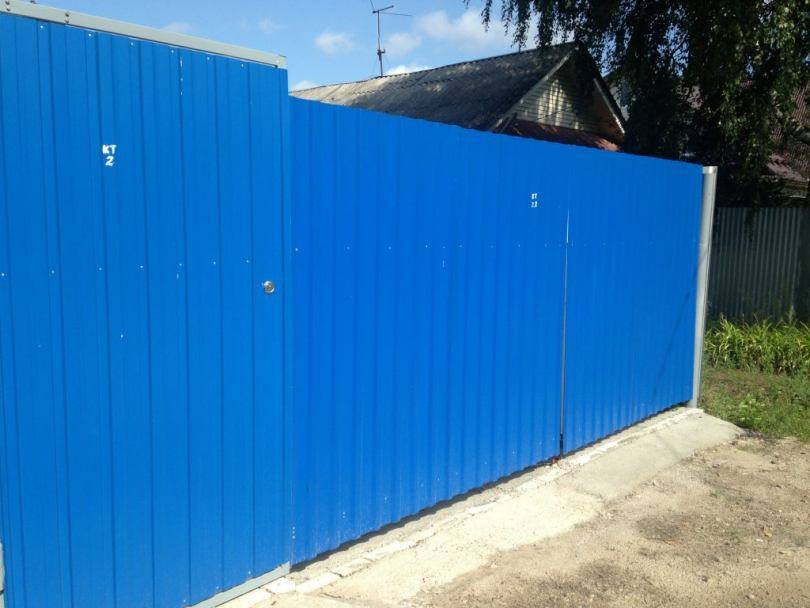

Обычный забор из профлиста

Опоры устанавливаются в ямы, засыпаются щебнем, который следует утрамбовать, и заливаются раствором из цемента (подойдет марка М400), щебня и песка в пропорции 1:2:4. После полного застывания бетона (оно займет примерно 3 дня) можно приступать к навешиванию створок.

• Створка устанавливается вертикально на опору нужной высоты, к примеру, на кирпич. Размечается местоположение второй части петель. Обязательно следует выверять строгую вертикальность воротных элементов во время замеров.
• Привариваются петли.
• Навешиваются створки.
• Размечаются и монтируются дополнительные механизмы: замки, щеколды, задвижки – что вы считаете необходимым.

Размечаются и монтируются дополнительные механизмы

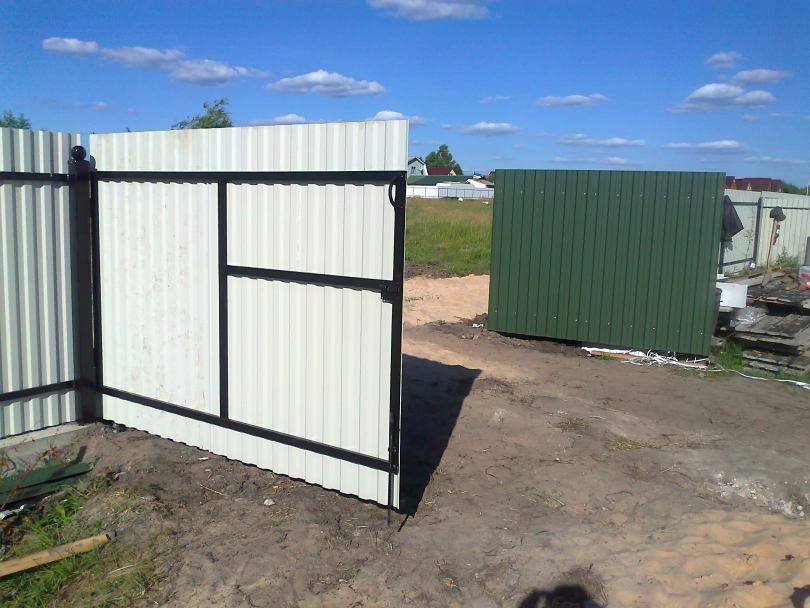

Установка калитки проводится тем же образом. Некоторые мастера дополняют ее еще и козырьком, который будет защищать входящих и выходящих от дождя и снега. Если желаете получить максимально эстетичный вид ворот, стойки можно обложить кирпичом, либо необработанным камнем. Правда, для этого нужно обладать определенными навыками работы с кельмой и раствором.

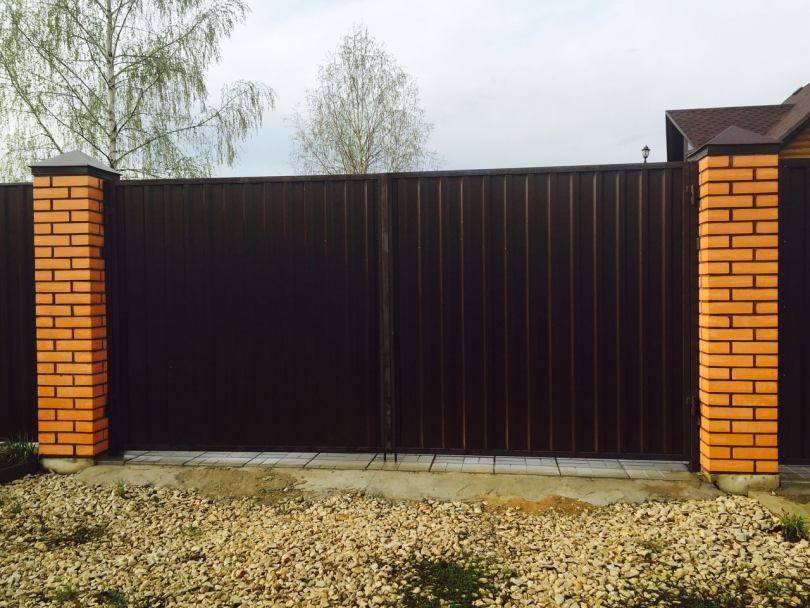

Окончательный внешний вид

Если же у вас нет времени или желания самостоятельно установить ворота из профнастила с элементами ковки, или же не уверены в своих способностях, вы можете заказать установку у профессионалов, которые выполнят работы быстро, качественно и с учетом всех пожеланий. Разумеется, мастерам придется заплатить, но защита вашего дома, да еще и настолько красивая, стоит определенных вложений в нее.

Дополнительные элементы: петли, ручки и другие

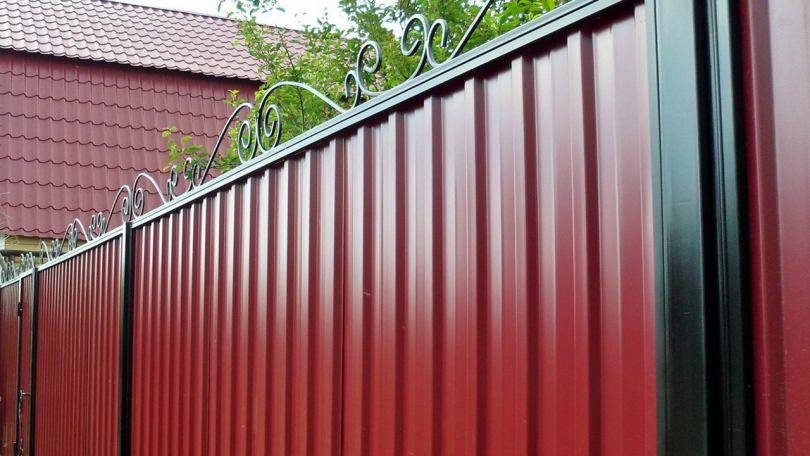

Ворота из профлиста дополняются разными коваными элементами: пиками, завитками, спиралями, виноградной лозой, цветочными мотивами, листьями и лианами. Помимо узоров изделие можно дополнительно украсить:

Коваными петлями. Они гармонично сочетаются с металлическими воротами и калитками. Их поверхность может декорироваться орнаментами. При выборе дверной фурнитуры необходимо учитывать нагрузку на них, так как диаметр петель бывает разным.

Кованая петля-стрела подходит для ворот из профнастила.

Ручками. Такие элементы подойдут под классические мотивы. К преимуществам кованых ручек относятся: прочность, надежность, долговечность, практичность и функциональность. По разновидностям они делятся: на стационарные (надежно закрепленные на дверном полотне для обеспечения удобства при открывании и закрывании), нажимные (оснащаются защелкой или замком, что позволяет закрыть ворота или калитку на замок). По формам декоративные ручки бывают: прямыми и строгими, декоративными с изогнутыми завитками.

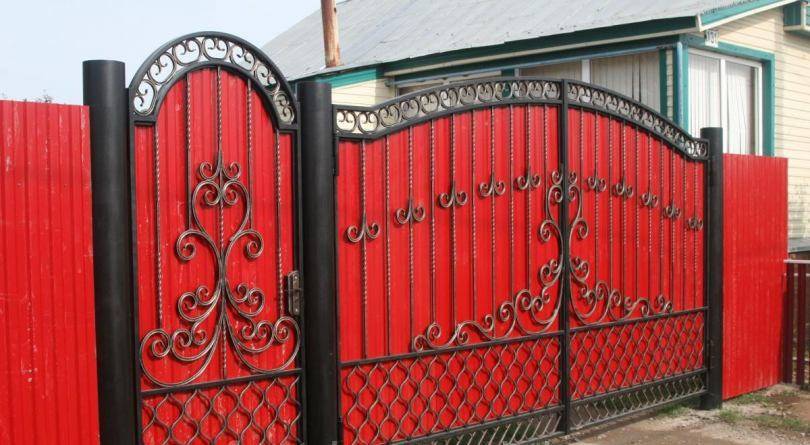

Ворота из профнастила и кованых элементов с ручками.

Засовами. Они применяются для фиксации створок. С их помощью можно надежно закрыть ворота и калитку, что предотвратит попадание посторонних людей на частную территорию. Помимо функциональности, кованые засовы выполняют и декоративную роль. Они подходят под разные стили: классику, прованс, эклектику.

Кованый засов подходит для дверей и ворот.

Дверными стукалками (их еще называют дверными молотками или кнокерами). Они представляют из себя специальную накладку, состоящую из двух частей: фигурки и подвижного кольца. К преимуществам кнокера стоит отнести: оригинальный внешний вид, надежность, прочность, удобство. Такой декоративный дверной аксессуар подчеркнет статус своих владельцев.

Материалы и инструменты

Для изготовления калитки из профнастила своими руками потребуются следующие материалы:

• профнастил с полимерным покрытием (из акрила, поливинилхлорида, полиэстера, полиуретана);рекомендуемая толщина 0,6-0,9 мм; высота волны обычно бывает небольшая – порядка 10 мм;
• кровельныесаморезы с резиновый шайбой, окрашенные под цвет листа;
• стальные трубы размерами не менее 80х80 мм для опорных столбов, для небольшой калитки без ворот можно взять трубу размером 60х60 мм;с толщиной стенки не менее 3 мм; трубу можно заменить конструкцией из двух сваренных в форме трубы П-образных швеллеров;
• стальные трубы размером 40х40 мм или 60х40 мм для каркаса калитки;
• антикоррозионную грунтовку;
• краску для наружных работ, стойкую к атмосферным воздействиям;
• петли;
• замок;
• щебень, песок, цемент для раствора;
• гравий или щебень средней фракции;
• электроды.

Перечень инструментов:

• сварочный аппарат. Можно воспользоваться услугами сварщика – но для усадьбы лучше приобрести аппарат и научиться выполнять нехитрые работы самому. Цена аппарата за годы эксплуатации окупится с лихвой, ведь работа сварщика стоит недешево. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А;
• угловая шлифмашинка (болгарка) с кругами для резки и шлифовки металла;
• дрель и шуруповерт – для сверления отверстий и закручивания саморезов;
• строительная рулетка, металлическая линейка, уровень, строительный угольник, отвес, мел, чертилка;
• струбцины – необходимы при сборке каркаса, при установке петель и замка;
• садовый бур диаметром 250-300 мм – для выбуривания ямы под опорные стойки;
• бетономешалка или строительный миксер и емкость для перемешивания бетона;
• совковая лопата – для загрузки сыпучих материалов в бетономешалку или для ручного перемешивания бетона;
• штыковая и совковая лопаты – для выкапывания ямы, если нет возможности воспользоваться буром; яма, выкопанная вручную, будет иметь неровные края – это увеличит расход бетона;
• лом – пригодится при выкапывании котлованов под столбы для разбивки плотной породы.

Виды заборов, ворот и калиток

Каждый тип материала имеет свои преимущества и подбирается в зависимости от условий эксплуатации и бюджета человека.

Деревянные

Древесина – традиционное доступное сырье, применяемое в строительстве за счет своих технологичности и практичности. С применением этого материала заборы можно возвести с воротами из вплотную подогнанных досок (вагонки). Такие деревянные элементы фиксируются гвоздями или саморезами по дереву к раме с балками.

На фото изображен отличный вариант конструкции для изготовления и монтажа на даче.

Ограда из дерева

Из профлиста

Профилированный лист – современное строительное сырье. Данный материал представляет собой оцинкованный стальной лист. С целью увеличения долговечности и презентабельности выпускаемые на производстве изделия покрываются полимерной эмалью и профилируются.

Из его достоинств следует выделить стойкость к воздействию перепадов температур, что актуально для строительства в средних широтах. Также необходимо отметить простоту и скорость монтажа, финансовую доступность и средние показатели шумоизоляции.

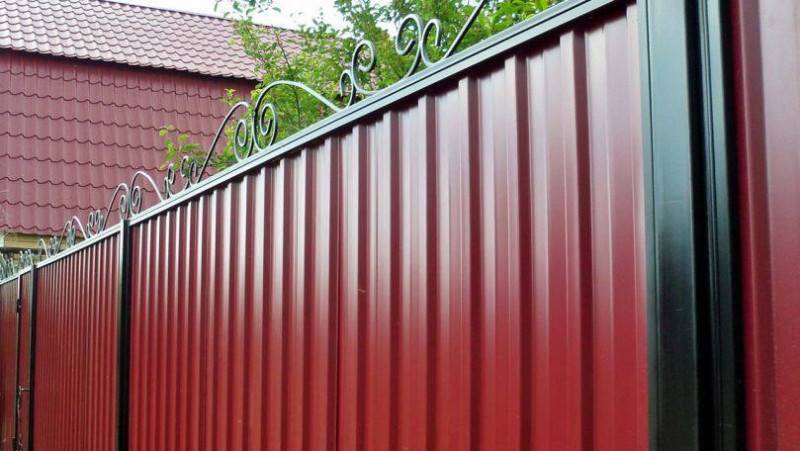

Изгородь из профлиста на даче

Кованые

В качестве первоосновы для этих типов изделий выступает арматура прямоугольного сечения. Каждый из элементов изготавливается путем машинной или ручной ковки.

Размещение деталей осуществляется в короткое время путем составления секционных пролетов. В ходе монтажа каждый из структурных элементов фиксируют на установленные деревянные, металлические, бетонные или кирпичные опоры.

Кованое ограждение

Идеальным применением таких изделий является их использование в строительстве заграждения из кирпича. Кованые ворота с калиткой и кирпичный забор красиво сочетаются, дополняя друг друга.

Сварные

Сварные ворота из металла – долговечное сооружение. Производимые с различным наполнением створки позволяют возводить как распашные, так и откатные конструкции. Металл легко комбинировать с любым типом доступного сырья (деревом, пластиком и пр.).

Сварная изгородь

От разметки до опор

И вот наконец-то мы на участке. Пятнадцать не ограждённых соток травы, без какого либо намека на цивилизацию. Одни только забитые в землю колышки, показывающие границу частной собственности, да еще проходящая мимо грунтовая дорога. Словом, с Декабристами в свое время более гуманно поступали.

И кто же ему впарил этот пустырь? По самой скромной оценке, до ближайших строящихся домиков было метров 500, сколько же до линии электроснабжения. (А я думал, зачем мы взяли с собой дизельный генератор).

Единственная радость заключалась в том, что место под ворота было уже расчищено и даже на точках будущих опор установлены метки. Натянули от углов участка шворку – все верно.

Дальше пришлось поработать буром. В местах проделали два отверстия сантиметров тридцать в диаметре и глубиной около метра. В виду того, что отметка промерзания почвы в наших краях находится лишь на глубине 0,7 м, этого было более чем достаточно.

А потом все пошло не совсем так, как мне бы хотелось. Я предложил Николаю затрамбовать столбы под ворота влажной смесью песка, гранпыли, щебенки и цемента. В этом бы случае ворота можно было бы попытаться поставить еще сегодня.

Но, товарищ настоял на бетонировке. Включили дизель. Заколотили мешалкой бетон. Выставив профильные трубы(80×80 мм) строго в вертикальном положении и забетонировали их в подготовленных «гнездах».

При этом все получилось таким «живым», что работать сегодня дальше не представлялось никакой возможности. Пришлось грузить материалы и переводить на изготовление ворот еще и следующие выходные.

Как правильно заказать забор из профнастила?

Столбы для кованых заборов

Секции ограждения имеют большой вес. Крепить их следует только к прочным стойкам из металла. Приварить железные конструкции можно к платикам и планкам, вмонтированным в столбы:

1. Металлические.
2. Каменные.
3. Кирпичные.
4. Литые бетонные.

Разновидности столбов для кованых элементов

Стойки из квадратной трубы 100х100 мм свободно выдержат конструкцию заграждений при ленточно-опорном фундаменте. Рама приваривается непосредственно к столбам. Узкие стойки придают ограждению дополнительную воздушность. Забор подходит для дачного участка или небольшого коттеджа.

Перед большим жилым домом забор с металлическими стойками выглядит неестественно. Если столбы оставить без облицовки, ограждение и весь двор проиграют в эстетическом виде. Ажурные красивые пролеты и простые опоры между ними – это как картина без багета. Дорогой кованый забор достоин иметь внушительный фундамент и столбы.

Вариант устройства надежного фундамента с цоколем

Массивные стойки придают ограждению солидность, превращая его в часть наружного архитектурного дизайна участка и дома.

Металлические столбы готовой изгороди обкладываются кирпичом или натуральным камнем. При возведении стоек до монтажа пролетов в кладку вставляются планки. К ним приваривается рама. Полая внутренняя часть столба заполняется арматурой и заливается бетоном для прочности.

Гармонично сочетаются тонкие изогнутые пруты с бетонными столбами. В опалубке сразу делаются пазы, в которые заводятся металлические пластины для монтажа. Они соединяются с внутренней арматурой сваркой до заливки раствора.

Пример устройства кованого забора с металлическими опорами

От разметки до опор

И вот наконец-то мы на участке. Пятнадцать не ограждённых соток травы, без какого либо намека на цивилизацию. Одни только забитые в землю колышки, показывающие границу частной собственности, да еще проходящая мимо грунтовая дорога. Словом, с Декабристами в свое время более гуманно поступали.

И кто же ему впарил этот пустырь? По самой скромной оценке, до ближайших строящихся домиков было метров 500, сколько же до линии электроснабжения. (А я думал, зачем мы взяли с собой дизельный генератор).

Единственная радость заключалась в том, что место под ворота было уже расчищено и даже на точках будущих опор установлены метки. Натянули от углов участка шворку – все верно.

Дальше пришлось поработать буром. В местах проделали два отверстия сантиметров тридцать в диаметре и глубиной около метра. В виду того, что отметка промерзания почвы в наших краях находится лишь на глубине 0,7 м, этого было более чем достаточно.

А потом все пошло не совсем так, как мне бы хотелось. Я предложил Николаю затрамбовать столбы под ворота влажной смесью песка, гранпыли, щебенки и цемента. В этом бы случае ворота можно было бы попытаться поставить еще сегодня.

Но, товарищ настоял на бетонировке. Включили дизель. Заколотили мешалкой бетон. Выставив профильные трубы(80×80 мм) строго в вертикальном положении и забетонировали их в подготовленных «гнездах».

При этом все получилось таким «живым», что работать сегодня дальше не представлялось никакой возможности. Пришлось грузить материалы и переводить на изготовление ворот еще и следующие выходные.

Почему профнастил

Вы когда-нибудь видели участок с забором, но без ворот? Редкое зрелище, да? Ну а теперь представьте усадьбу с воротами, но без забора…

А между тем по планам моего хорошего друга, застройка приобретенных им соток должна была начаться именно с ворот! О логике подобного решения меня прошу не спрашивать. Николай – парень неординарный и какое-нибудь адекватное объяснение некоторых его поступков искать бессмысленно.

Я просто был поставлен перед фактом, и от меня не желали слышать рассуждения о рациональности подобного решения, а лишь попросили о дружеской помощи, на что я собственно и подписался.

И первым с чем предстояло помочь, так это с выбором исходных материалов.

Я посоветовал изготовить распашные ворота из профлиста по металлическому каркасу (могут быть ворота и с деревянным каркасом).

Аргументация была донельзя проста и убедительна.

• Во-первых, это самый простой в изготовлении вид ворот, который можно собрать даже не обладая солидным строительным опытом.
• Во-вторых, такие конструкции сравнительно недороги. И если не использовать при их изготовлении художественную ковку – обойдутся не дороже деревянных.
• В-третьих, обсуждаемые металлические изделия относятся к разряду легких и не требуют для установки тяжелого фундамента. Иные умельцы и вовсе пытаются без такового обойтись, что, однако, недопустимо.
• Ну, и наконец, в-четвертых, ворота из профнастила послужат не один и не два года, сохраняя свой первозданный вид и не требуя при этом тщательного ухода.

К недостаткам же можно отнести ну разве что показную бюджетность и небольшую сопротивляемость механическим повреждениям. И в правду, волны профнастла легко примять или поцарапать, но с другой стороны, их же нетрудно и заменить.

Варианты ворот

Рассматривать, как именно открываются калитки, нет особого смысла, потому как подавляющее большинство имеет распашной тип. А вот с воротами дела обстоят намного сложнее. Они бывают следующих типов:

• раздвижные;
• распашные;

• откатные;
• подъемные.

Раздвижной механизм наиболее удобен, если его сделать механическим с электроприводом, ведь при помощи нажатия одной кнопки ворота сами будут открываться. Это особенно удобно в ситуациях, когда человек находится в машине и необходимо въехать или выехать со двора. То же можно сказать и о подъемных воротах – они обязательно должны быть автоматическими, иначе теряется вся «изюминка» такой конструкции.

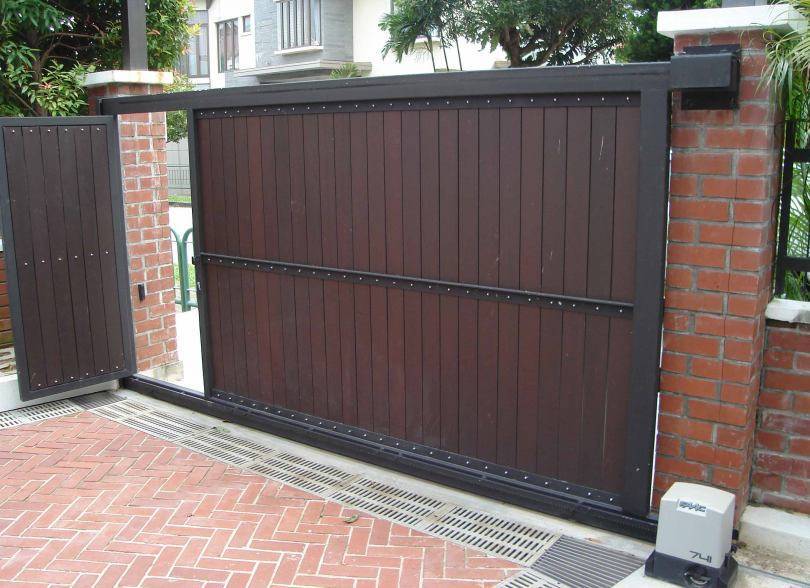

Откатные ворота также не обойдутся без автоматики, ведь сдвинуть один цельный лист конструкции человеку вручную будет трудно. Чаще всего въездные ворота с автоматикой делают из профнастила, потому как он является самым легким материалом, и устройству, которое открывает их, не стоит подымать тяжелые веса, что может привести к поломкам.

Для распашных ворот характерна простая конструкция с замком или задвижкой на стыке двух частей. Этот тип чаще всего и используется на даче, где не нужно так часто ими пользоваться.

Преимущества и недостатки

При изготовлении створки используется профнастил — материал, обладающий рядом бесспорных достоинств, среди которых:

• презентабельный внешний вид;
• небольшой вес;
• долговечность (50 лет и более);
• устойчивость к выгоранию на солнце;
• влагостойкость;
• морозоустойчивость;
• возможность обработки без использования сложного специнструмента;
• широкий ассортимент расцветок;
• доступная цена.

Цвет профнастила может быть любым — от приглушенного до насыщенного

Есть и минусы, а именно: неустойчивость к механическим воздействиям

Профнастил достаточно легко поцарапать, поставить на поверхности забора вмятину при неосторожной установке и т. д. Укрепить и украсить листовой материал можно при помощи элементов, созданных методом ковки — элегантных и вызывающих неподдельно восхищение окружающих

У металлических элементов, эффектно изогнутых посредством холодной или горячей ковки, также есть недостатки, о которых следует знать перед принятием решения об установке оригинальной створки. Металлические детали подвергаются коррозийным изменениям. Качественно обработать и прокрасить металл нестандартной формы сложно, поэтому со временем краска начинает отслаиваться и портить внешний вид изделия. К минусам можно отнести и высокую стоимость. Минимизировать расходы можно, создав калитку с элементами ковки своими руками.

Высчитываем размеры ворот из профнастила

После выбора подходящей разновидности ворот из профиля необходимо определиться с габаритами. Ширина проема рассчитывается исходя их размеров автомобиля, оставляя 1-1,5 м на запас. Также учитываются ширина опорных колонн и промежуток от краев каркаса до опор. Стандартный показатель ширины проема на гаражных воротах составляет 4,5-5 м.

Высота конструкции составляет 2-2,5 м. При расчете учитывается расстояние между поверхностью земли и основанием ворот, а также наличие декоративных деталей в верхней части.

Чертеж ворот

Разработка чертежа ворот из профлиста подготавливается для последующего расчета количества требуемых стройматериалов и анализа степени жесткости конструкции. В схематичной документации указываются следующие пункты:

• высота, ширина проема и габариты каждой створки;
• количество, размеры и глубина закладывания опорных элементов;
• конфигурация каркаса;
• размещение и размеры калитки при ее наличии;
• место крепления навесов;
• способ монтажа замочного механизма и внутреннего фиксатора.

Схематичная визуализация будущей конструкции позволяет подобрать подходящие материалы и элементы. От точности чертежа зависит дальнейшее удобство его использования при монтаже.

Какой вариант ворот с калиткой выбрать

Ворота с калиткой бывают:

• распашными;
• откатными;
• механического типа;
• автоматизированными;
• раздвижными;
• подъемными;
• смешанного типа.

Сейчас самой большой популярностью пользуются распашные и раздвижные модели, которые обычно используют для облагораживания участка.

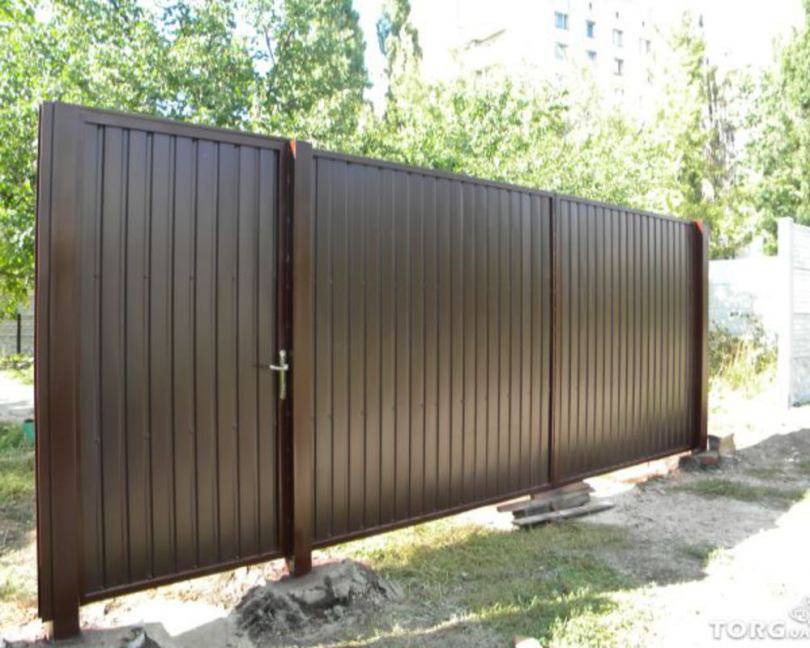

Калиточную дверцу можно установить на ворота с помощью следующих способов:

• Вынести калитку рядом с воротным полотном, в таком случае она оформляется в тон ограждения.
• Спрятать в декор боковых секций ворот.
• Врезать в ворота одну из створок. Не всегда дверь украшает вход, поэтому иногда ее скрывают.
• Сделать ворота с отдельной маленькой створкой, которую используют в качестве дверцы.

Какой выбрать вариант, решать только вам.

Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм. Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

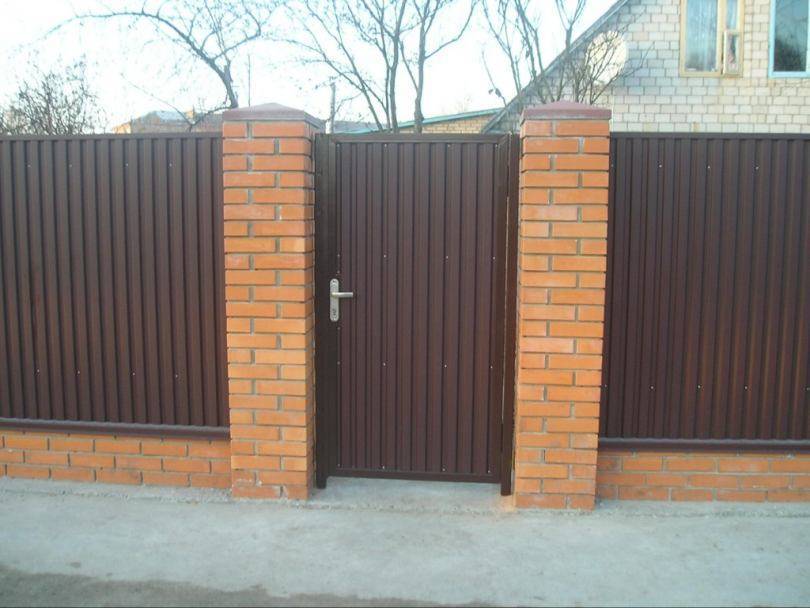

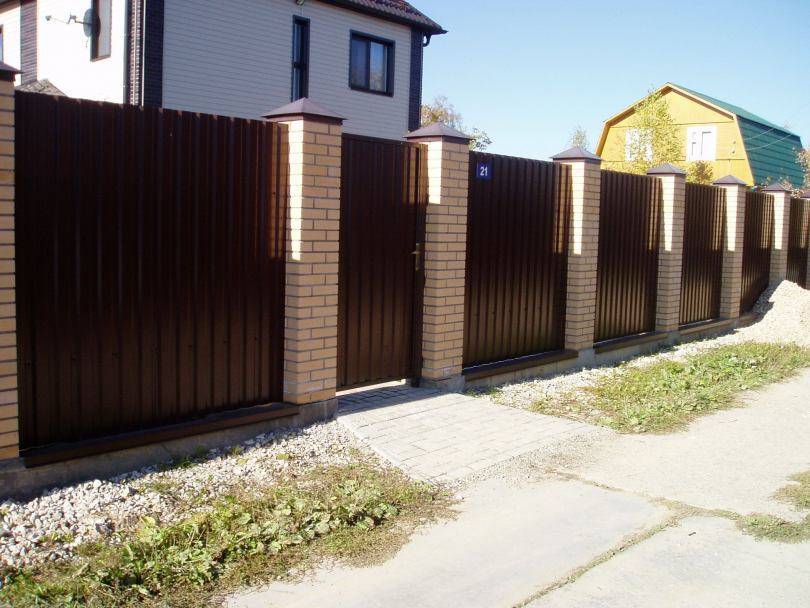

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

Материалы для изготовления ворот с элементами ковки

1. Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
2. Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
3. Ребра жесткости.
4. Для создания каркаса понадобится профильная труба.
5. Антикоррозийная жидкость для обработки металлических элементов.
6. Краска и грунтовка.

Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться

К тому же понадобятся более прочные крепежные детали.

Опорные ролики, направляющие для откатных конструкций

В торговой сети строительных материалов продают комплекты роликовых опор и направляющие балки с концевыми уловителями.

Крепёж откатной арматуры может осуществляться сваркой или на болтовых соединениях. Каждый откатный комплект рассчитан на определённый вес подвижных створок ворот. Некоторые домашние мастера изготавливают опорные элементы своими руками.

Опорные столбы

Опорный столбы или стойки должны обладать определённой несущей способностью, выдерживающую массу конструкций ворот. Опоры делают из металлических труб ø 100 – 150 мм.

Трубы вкапывают в грунт на глубину не менее 1,5 м. Подземную часть труб покрывают антикоррозионной защитой (битумом либо аналогичным средством). Верхние части стоек окрашивают или обкладывают облицовочным кирпичом. Для повышения несущей способности полости труб заполняют бетоном. Также заполняют бетоном ямы вокруг труб.

Возможны другие варианты возведения опорных стоек. Главное, обеспечить надёжное устойчивое положение створок ворот. К стойкам приваривают закладные детали, которые выходят на поверхность кирпичных столбов. К закладным потом приваривают петли.

Создание каркаса

Для начала на опорных профилях наносится разметка, ее обязательно следует делать с помощью уровня. Установка ворот производится на специальный шарнир с подшипниковой опорой.

Затем болгаркой следует выпилить часть металла для того, чтобы трубы меньших размеров хорошо садились в эти пазы.

Если на концах ворот излишки профилей выступают, то их необходимо отрезать с помощью болгарки.

Затем поперечные стальные профили необходимо хорошо приварить к опорам. После этого обязательно удалите со шва образовавшийся шлак. Если этого не сделать, то соединения в скором времени может разрушиться от ржавчины.
