Крепление к каркасу створок профнастила
Обычно ширина листа профнастила составляет 110 см., причем 10 см. будет потрачено на перекрытия. Исходя из этого рассчитывает и количество листов. Так, для ворот шириной в 400 см. на одну створку понадобится 2 листа профнастила. В случае, если ворота будут обшиваться с двух сторон, количество профнастила удваивается.
Крепление к каркасу створок листов профнастила ничем не отличается от установки забора из профнастила. Для крепления используются шурупы с шестигранной головкой либо специальные заклепки. Желательно цвет крепежей выбирать в тон профлистов.
Крепление профлистов необходимо производить в каждую внутреннюю волну (прилегающая к каркасу), что повысит прочность всей конструкции. Чтобы легче было производить крепление, предварительно можно проделать в раме и в профлистах отверстия.
Рама калитки обшивается аналогичным образом.
Стальная конструкция ворот декорируется коваными элементами, закупленными в магазине. Последним штрихом в создании безупречного образа могут стать светильники в кованых корпусах. Все элементы крепятся посредством электродуговой сварки.
После завершения всех работ, устанавливается в калитку замок, ручка, а в створках ворот засовы. Каких-либо рекомендаций по выбору замков и засовов нет, так как здесь все зависит от предпочтений и фантазий хозяина.
Таким образом, следуя несложной инструкции по установке ворот из профнастила можно всего за пару дней получить надежные и красивые ворота. Главное при выполнении работ помнить, что:
- ворота следует устанавливать в одной плоскости с забором;
- ворота и калитка оснащается удобными ручками и надежными запирающими устройствами;
- ворота должны гармонировать с забором не только по цвету, но и вписываться в окружающий ландшафт.
Виды профнастила
Профлист делает заборы с решетками более практичными и надежными. Согласно технологии материал покрывают защитным антикоррозионным слоем, благодаря которому ограждения выдерживают неблагоприятные погодные условия. При условии правильного монтажа они простоят не менее полувека.
Для заборов и калиток используют профнастил с обозначением С8 или С10, изготовленный методом холодного проката из тонкой стали (толщина 0,5-0,7 мм). Высота гофры у этих марок составляет 8 или 10 мм. Для ворот лучше всего купить оцинкованное изделие не с лакокрасочным, а с полимерным антикоррозионным покрытием, нанесенным с двух сторон. Полимер выбирают с учетом условий эксплуатации из следующих вариантов:
- полиэстер – увеличивает срок службы с 10-15 до 20-30 лет;
- пурал – ржавчина на металле не появится в течение 50 лет;
- пластизол – толщина слоя 0,2 мм, поэтому профлист становится более стойким к механическим воздействиям (сильный ветер, град, песчаные бури);
- PVDF – идеальная защита от химически активных растворов (например, соленой воды, кислот, щелочей), подходит для ограждения домов в приморских районах.
Многие пользователи выбирают однотонный материал различных цветов. Ворота из красного профнастила хорошо комбинируются с черными решетками, на синем или коричневом фоне эффектно смотрится золотистый декор. Среди новинок стоит назвать рисунок под дерево или кирпич. Издалека имитацию не отличить от натуральных материалов, а в сочетании с ажурными деталями она выглядит особенно богато.
Стоимость ограждений с элементами ковки
Цена готовых изделий зависит от нескольких факторов:
Примерная цена ворот из профнастила с элементами ковки в Москве и Московской области приведены в таблице.
| Компания | Цена, рубли |
| Тех&Ков | от 5000 руб/кв.м |
| СервисСтрой | 68 000 (откатные ворота, 8х2 м) |
| Центр Ковки | 10000 (ворота 3,5х2,2 м и калитка 1х2,1 м) |
Монтаж ворот и калитки из профлиста с элементами ковки
Самым популярным типом остается распашная модель, состоящая из столбчатых опор и двух створок, присоединенных к ним с помощью навесов. При установке конструкции применяется типовая технология, как и для других ограждений. Перед началом процесса осматривают и размечают участок. Створки должны распахиваться на улицу, чтобы при открывании они не отнимали полезное пространство двора.
Понадобятся такие материалы и комплектующие:
- лист для обшивки – его количество зависит от размера калитки и площади ворот;
- круглая или профильная труба для столбов с размером сечения не менее 100 мм;
- навесы (лучше с подшипником);
- саморезы по металлу;
- замок;
- грунт, краска, преобразователь ржавчины;
- бетонная смесь из цемента марки 400.
Монтажные работы осуществляют поэтапно:
1. Установка столбов. Размечают участок, бурят скважины для столбов до 1,5 м глубиной. Строго вертикально выставляют опоры, заливают их бетонным раствором, которому дают затвердеть в течение 2 дней.
2. Сварка и сборка каркаса. Рамы для ворот из профлиста и калитки изготавливают согласно чертежу, на котором нанесены все размеры. Сварку выполняют на ровной площадке, не допуская перекосов. Готовые рамы примеряют к опорам, отмечают места расположения навесов и приваривают их. Калитка обычно навешивается на 2 петли, а для тяжелых ворот лучше предусмотреть 3.
3. Обшивка каркаса профнастилом. Его крепят к рамкам саморезами с цинковым покрытием. Подгонку под размеры каркаса выполняют болгаркой с зубчатым диском и на небольшой скорости – во избежание нагрева полимерного покрытия. Чтобы в дальнейшем элементы ковки были расположены в плоскости рамы, лист слегка углубляют по отношению к ней.
4. Оформление запирающего устройства. В створках ворот прорезают пазы для металлического штыря-шпингалета. Другой вариант – приварить уши для навесного замка.
Самодельные ворота ,обзор, размеры и материалы
5. Монтаж элементов ковки. Декор располагают с наружной стороны ворот, а затем приваривают или прикручивают к раме. Чтобы детали держались над плоскостью листа, их сваривают или соединяют между собой дополнительным крепежом.
Кованые ворота и калитка. Ошибки при изготовлении,сварке.
Виды и типы распашных ворот
Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).
Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.

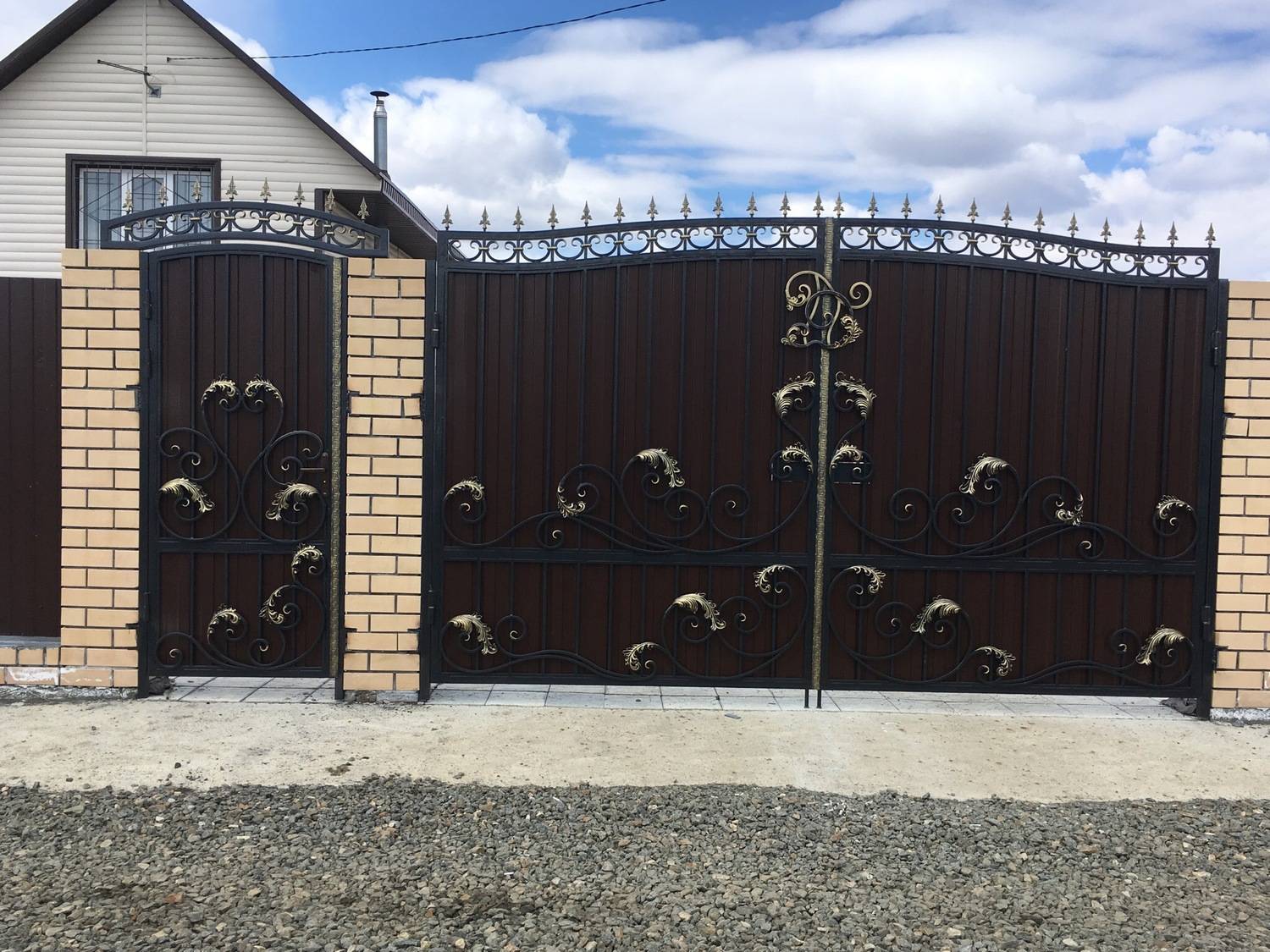

Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.
Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.
Вопрос-ответ
Подготовка и установка столбов
В качестве столбов, на которых держим полотно ворот из профнастила с декоративной ковкой, берем сечение металлической трубы 100 мм. Если у вас столб прямоугольной формы, длина одной стороны будет 100 мм.
Общая длина столба должна превышать высоту планируемых ворот на глубину проема, то есть 1-1,5 м. Затем отметить места, где будут выкопаны столбы.
Затем в намеченных местах ручной дрели проделайте две дырочки глубиной не более 1,5 метра. В подготовленные колодцы делаем бетонную площадку, заливаем бетонным раствором до толщины не более 10 см.
Поперечные сечения профилей или арматурных стержней следует приваривать к нижней части стоек для лучшего сцепления с раствором и устойчивости.
Столбы следует поставить в строго вертикальные колодцы и залить бетонным раствором. Рекомендуется проткнуть раствор палкой, чтобы обеспечить равномерное распределение раствора и выход воздуха.
Получившаяся конструкция должна просохнуть, на это потребуется несколько дней. Чтобы стойки были более устойчивыми и не свисали под тяжестью будущих крыльев, в их верхнюю часть можно приварить турник.
Собираем каркас ворот
Каркас ворот или створок будет представлять собой две сварные металлические рамы из профиля, сваренного на местах стыков. Длина профиля в каждом случае индивидуальна, все зависит от формы и размера створок.
Рамы необходимо укрепить дополнительно поперечными перекладинами: минимум двумя, равномерно распределенными по всей длине.
Когда обе рамы готовы, к ним необходимо приварить навесы. Перед этим нужно тщательно вымерять высоту расположения навесов на столбах и на раме створок.
Если будущие ворота получаются достаточно высокими и массивными, то для большей надежности каждую створку нужно навесить на три навеса.
Выбор конструкции ворот
Самыми распространенными воротами, которые делают из профнастила являются:
- с распашными створками;
- с откатными или раздвижными створками;
- гаражные.
Классический вариант представляют ворота с распашными створками. Калитка устанавливается отдельно, но иногда калитка прорезается в створке. В таком случае каркас створки будет немного отличаться от традиционного. Конструкция самих ворот представляет собой две или одну вертикальную стойку с петлями, на которые насаживается каркас створки.
Более современным вариантом являются раздвижные ворота, движение створки в которых производится электроприводом либо вручную. Преимущество такой конструкции в том, что имеется возможность установки дистанционного управления воротами.
Обратите внимание! Строительство откатной конструкции возможно лишь при условии правильного расчета противовеса, а также обустройстве надежного фундамента. В случае пренебрежения данным правилом возможна деформация створки и выхода всей конструкции из строя. . Ввиду более сложных работ по сооружению раздвижных ворот многие предпочитают устанавливать ворота классического варианта
Ввиду более сложных работ по сооружению раздвижных ворот многие предпочитают устанавливать ворота классического варианта.
Установка вертикальных опор
В первую очередь размечают участок под ворота. Отмечаются места, где будут установлены вертикальные опоры. Если ворота будут устанавливаться одновременно с калиткой, то таких мест будет три. После этого следует выкопать ямы с диаметром, превышающем диаметр столбов. Обычно диаметр ямы 25-30 см. Глубина ямы должны равна 1/3 высоты наземной части столба.
Выбирая высоту столбов следует учитывать тот факт, что высота створок на 35-40 см. ниже высоты столбов. После установки всей конструкции данный запас может быть использован хозяином для установки на ворота декоративных элементов.
Дно подготовленных ям засыпаются слоем щебенки, приблизительно 10-15 см. и тщательно утрамбовывается. После этого в углубления вставляются опорные стойки, после чего заливаются бетонным раствором. В процессе работ по установке столбов необходимо следить, чтобы они были установлены строго вертикально.
Чтобы в процессе высыхания бетона стойки не отклонились, можно соединить их временной планкой с помощью сварки. Когда бетон полностью высохнет, как правило, через 2-3 дня, данная планка убирается.

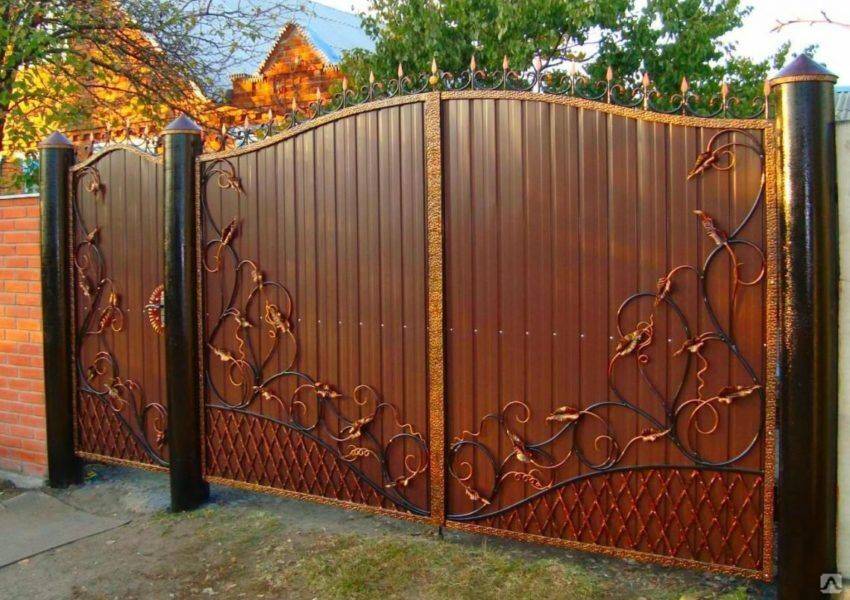

Ворота и калитки из профнастила с элементами ковки
Профнастил – относительно молодой материал в строительстве заборов. Совмещение его с элементами ковки позволяет получить модную красивую конструкцию, защищающую двор от взглядов посторонних людей. Как самостоятельный стройматериал профнастил имеет несколько преимуществ:
- Легкость;
- Зимний период. Ограждения из профнастила не требуют особого ухода, всякие повреждения на них легко исправляются.Антикоррозионная защита;
- Долговечность (заборы служат до 50 лет);
- Высокая механическая прочность;
- Отсутствие надобности в дорогих материалах, инструментах и привлечении строительных бригад.
Постановка ворот из профнастила и украшение их элементами ковки самостоятельно – дело не сложное. Но получение качественного результата возможно лишь при неукоснительном следовании инструкциям, которые дают профессиональные строители. В целом подобные ограждения имеют множество достоинств, например:
- красивый внешний вид;
- невысокая цена;
- долговечность;
- небольшой вес, облегчающий постановку. По сравнению с глухими коваными воротами стальной профлист облегчает нагрузку на опорные столбы и минимизирует риски просадки створок. Монтаж ворот из профнастила проходит быстрее, а при сочетании с элементами ковки конструкция получает более эстетичный вид.
Но каким бы привлекательным не казался тот или иной материал, у него всегда найдутся недостатки. Например, профлист боится царапин и механических повреждений, способных испортить гладкость полотна. Так называемыми минусами ковки являются дороговизна декоративных элементов и подверженность металла коррозии. Если ковка повторяет эскиз сложного рисунка, ее нелегко качественно прокрасить, а значит, до ржавчины недалеко.
Тем не менее, ворота из профнастила с элементами ковки продолжают пользоваться спросом, а значит, есть смысл изучить их монтаж более детально. Но для начала мастеру потребуется запастись материалами и инструментами, которые облегчат его старания. Перед покупкой листов профнастила необходимо высчитать их точное количество на основании составленного чертежа. Также понадобится металлопрофиль или труба, которая сможет стать опорой для конструкции. К высоте будущей конструкции приплюсовывают 1 м и получают размер площади, подлежащей бетонированию.
Для создания каркаса потребуется профильная труба или уголок. Но профильная труба придаст готовому изделию большей аккуратности и благородства. Для обработки металлических элементов понадобится антикоррозионная жидкость или бензин, грунтовка и краска. Для защиты двора от несанкционированного вторжения появляется необходимость в устройстве замочного механизма или засова.
Также для проведения работ понадобятся:
- шуруповерт;
- ножницы по металлу;
- капроновая нитка;
- болгарка;
- кувалда/ ручной бур;

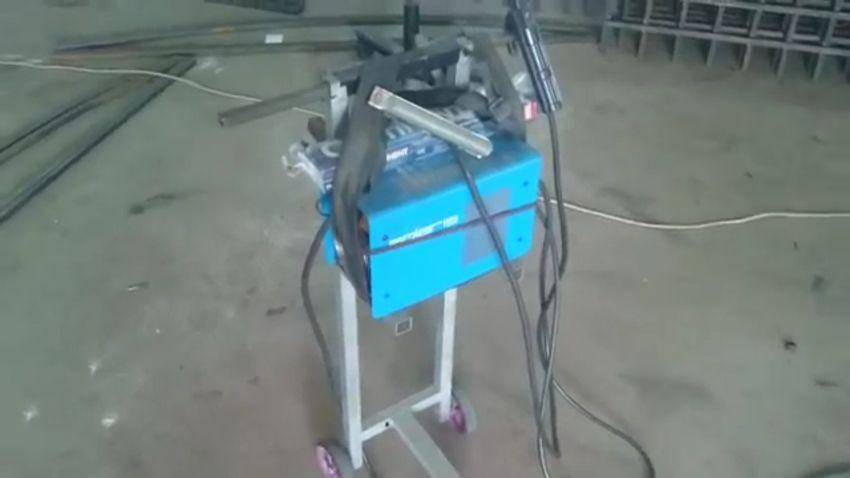

- электросварочный агрегат.
Что такое профнастил
1 этап – размеры ворот из профнастила с калиткой и без
Мастер-класс. Простые, но красивые металлические ворота из штакетника
Рассмотрим процесс изготовления современных и красивых, но при этом достаточно простых, садовых ворот.

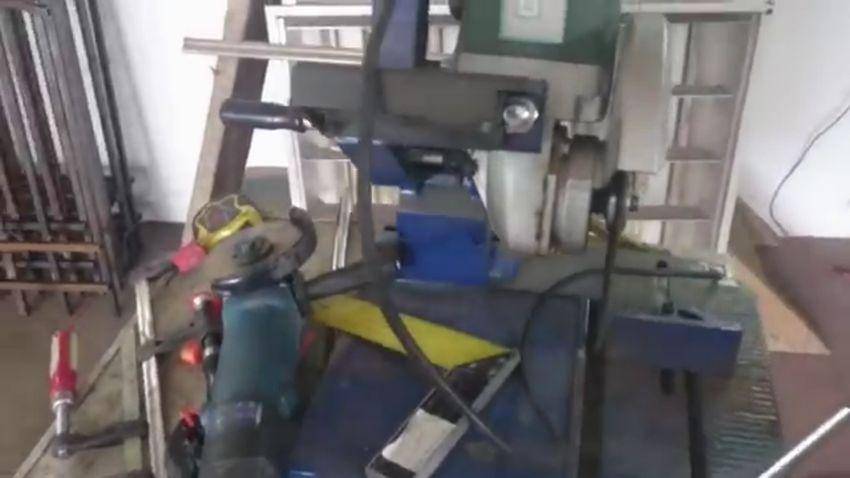

Кованые ворота своими руками

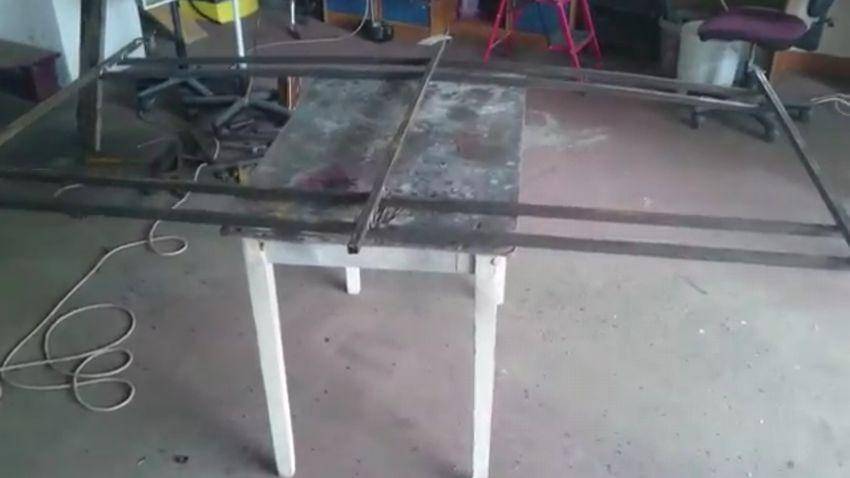

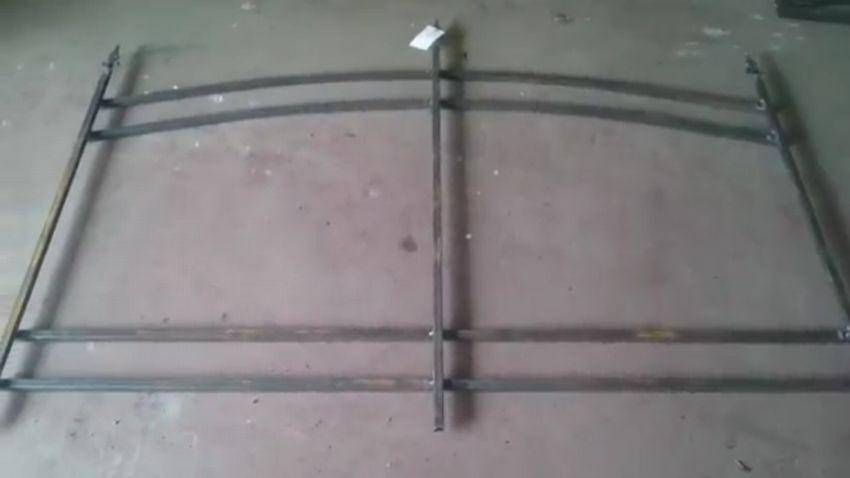

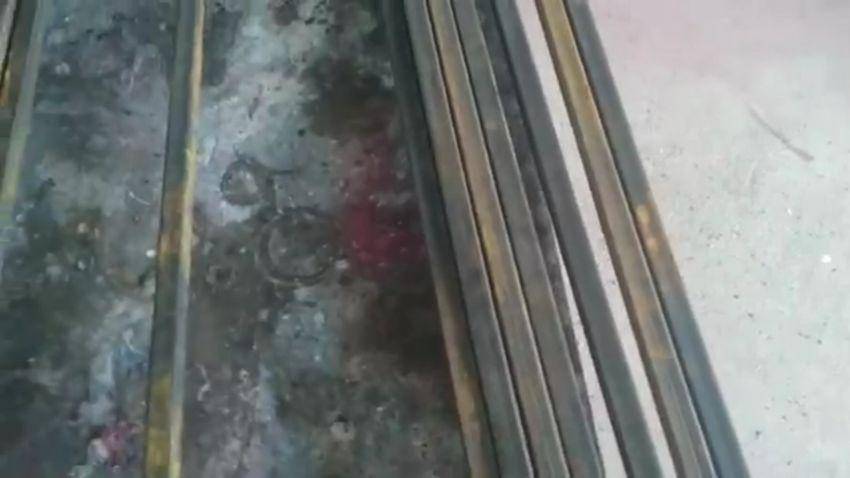

Шаг 1. Вначале изготовьте каркас рамы полотна. Возьмите 3 профильные трубы (в примере – с пиками на концах), уложите их параллельно друг другу. Они послужат в качестве вертикалей ворот.

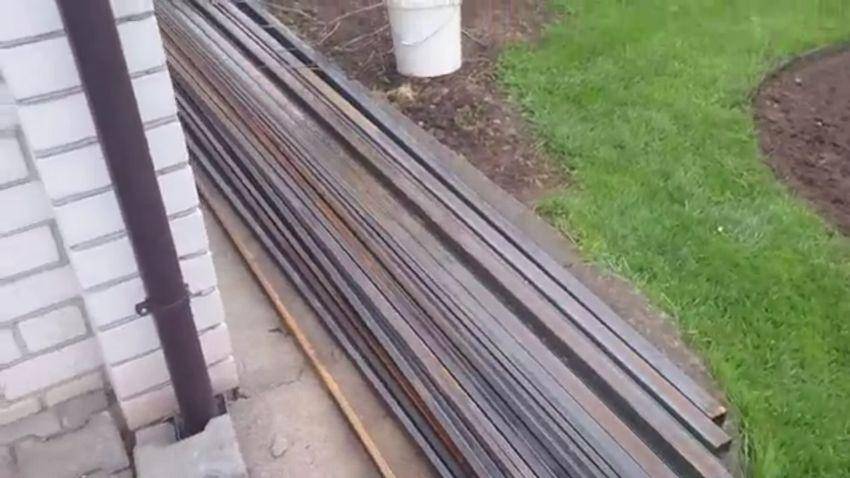

Профильные трубы
Пика на конце

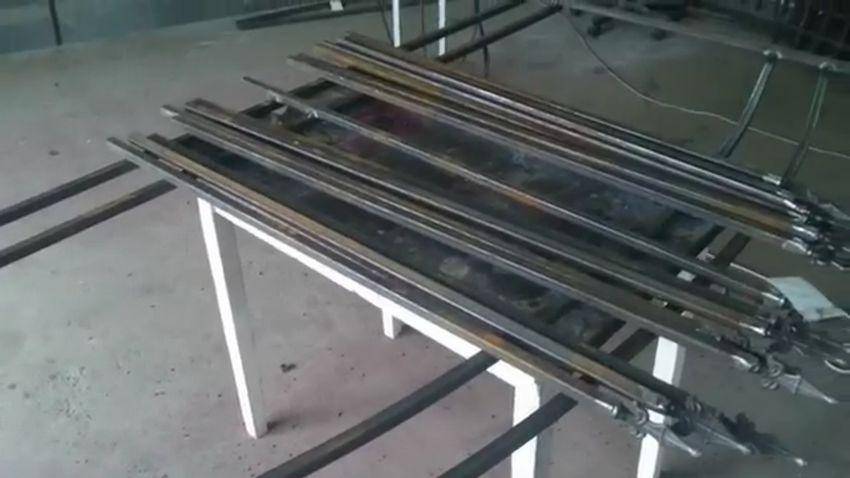

Шаг 2. Поместите 4 горизонтальные перемычки на эти вертикали: 2 изогнутые – снизу, 2 прямые – сверху. Проверьте конструкцию на предмет ровности, размеров, после чего соедините элементы между собой (т. е. сварите). На фото вы найдете такую раму.
Сборка каркаса
Соедините элементы

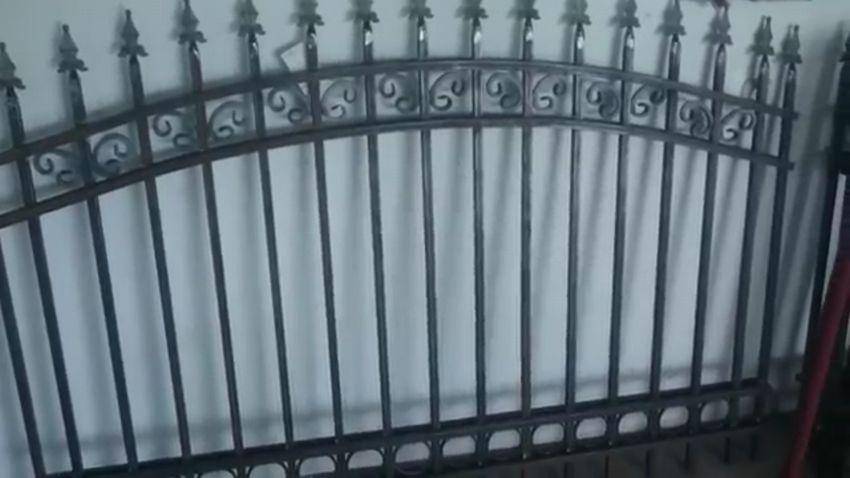

Шаг 3. Далее подготовьте штакетник, которым послужат тонкие металлические рейки. Нарежьте их так, чтобы длина постепенно увеличивалась от краев к середине. Прикрепите на рейки все те же пики.

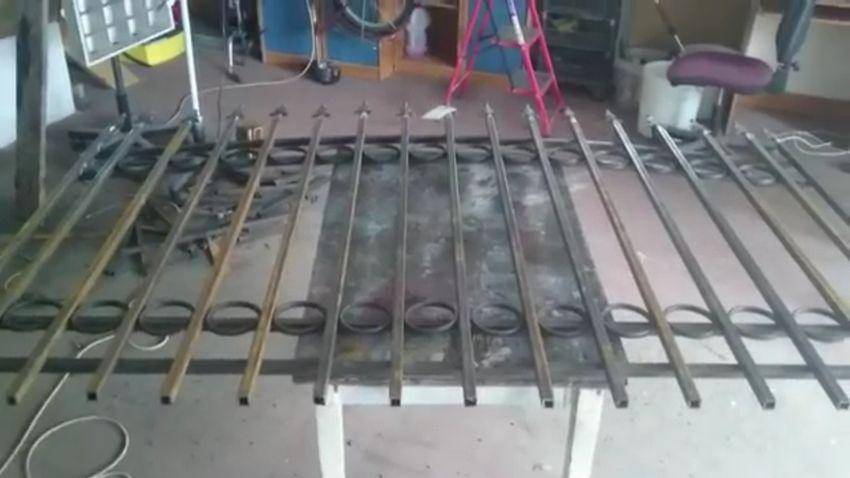

Подготовьте штакетник

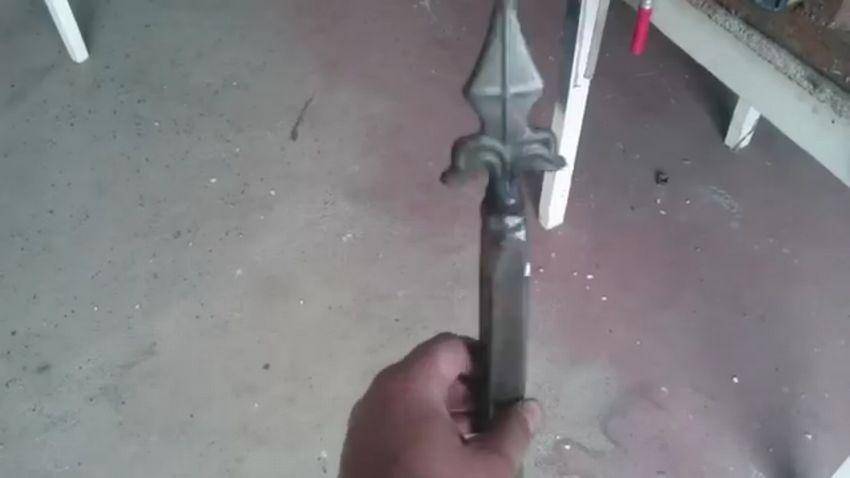

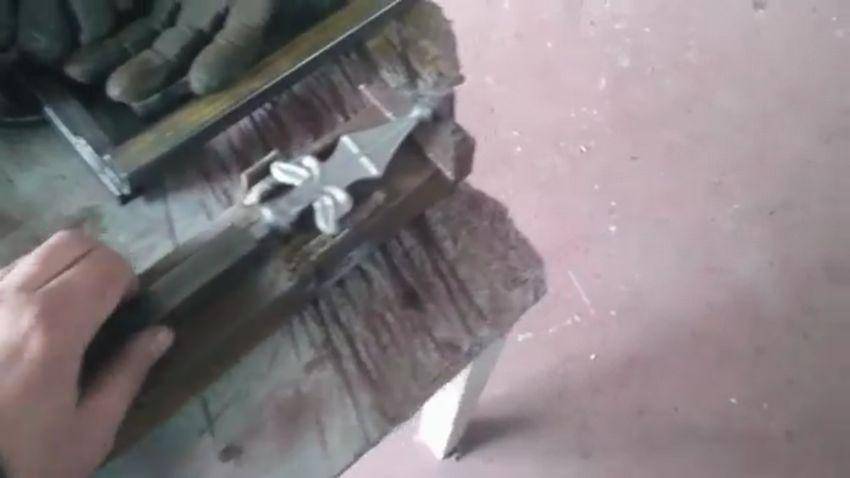

Прикрепите на рейки пики

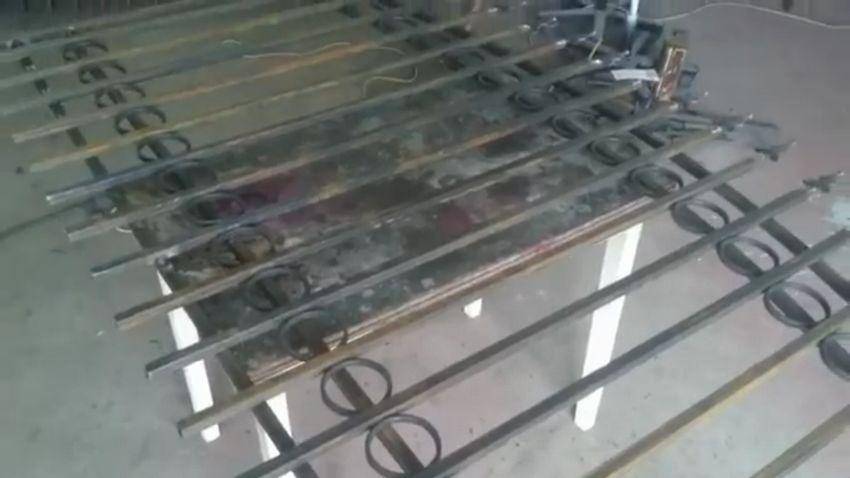

Шаг 4. Уложите заготовки параллельно на предварительно оборудованную раму с одинаковым шагом. В примере шаг регулируется металлическими кольцами – это не только полезно, но и украшает конструкцию. Приварите заготовки к раме.

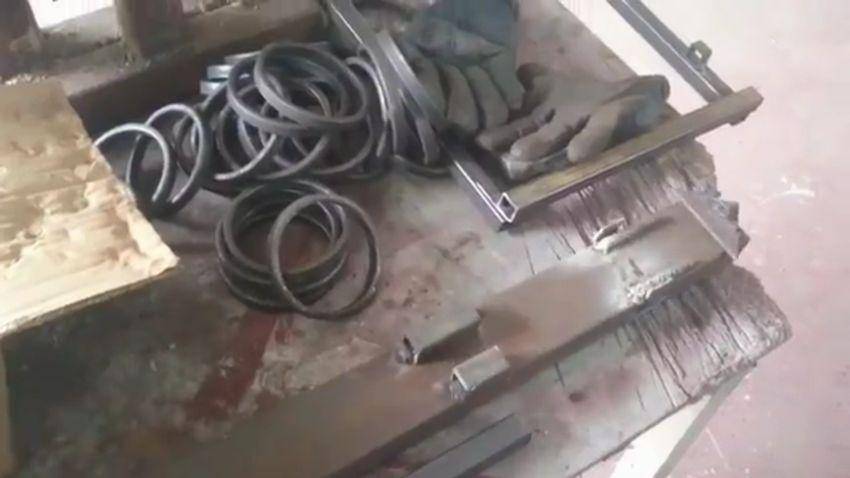

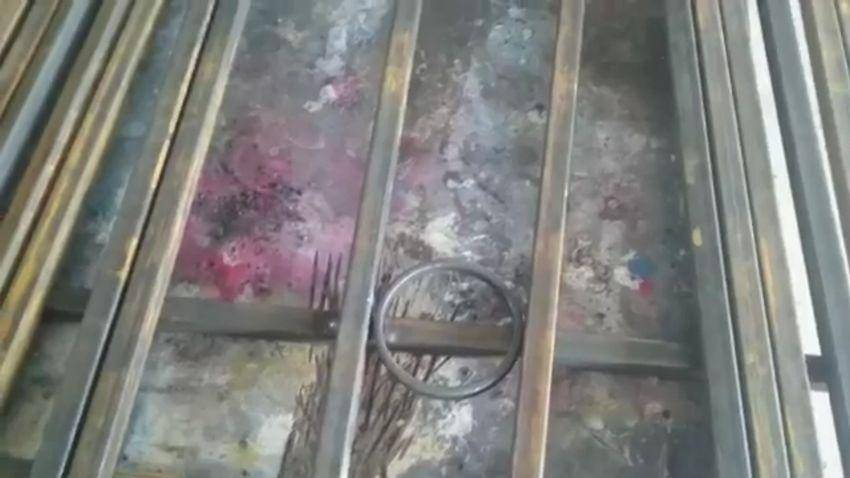

Металлические кольца
Фото процесса

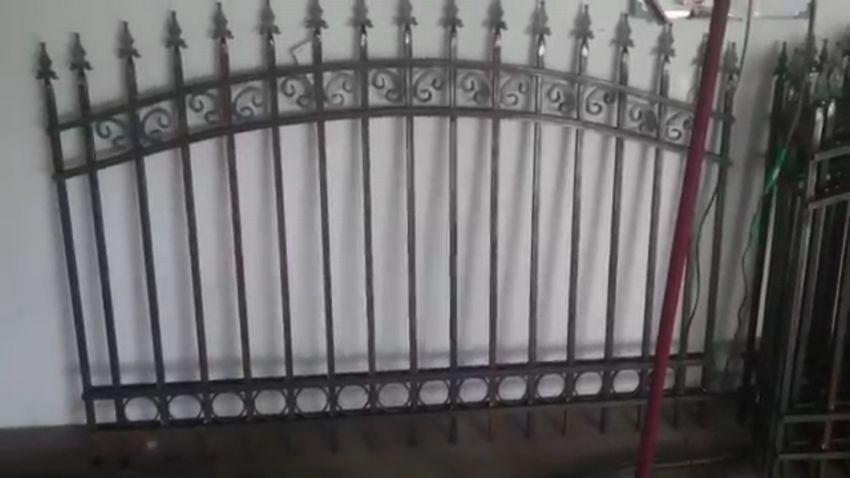

Шаг 5. Завершите украшение ворот – закрепите декоративные элементы, отшлифуйте их, обмойте и покрасьте.
Завершите украшение ворот
На заметку! В инструкции описано лишь создание полотна, но не показаны уже установленные ворота. Объясняется все тем, что их можно установить по-разному – в виде распашной или откатной конструкций.

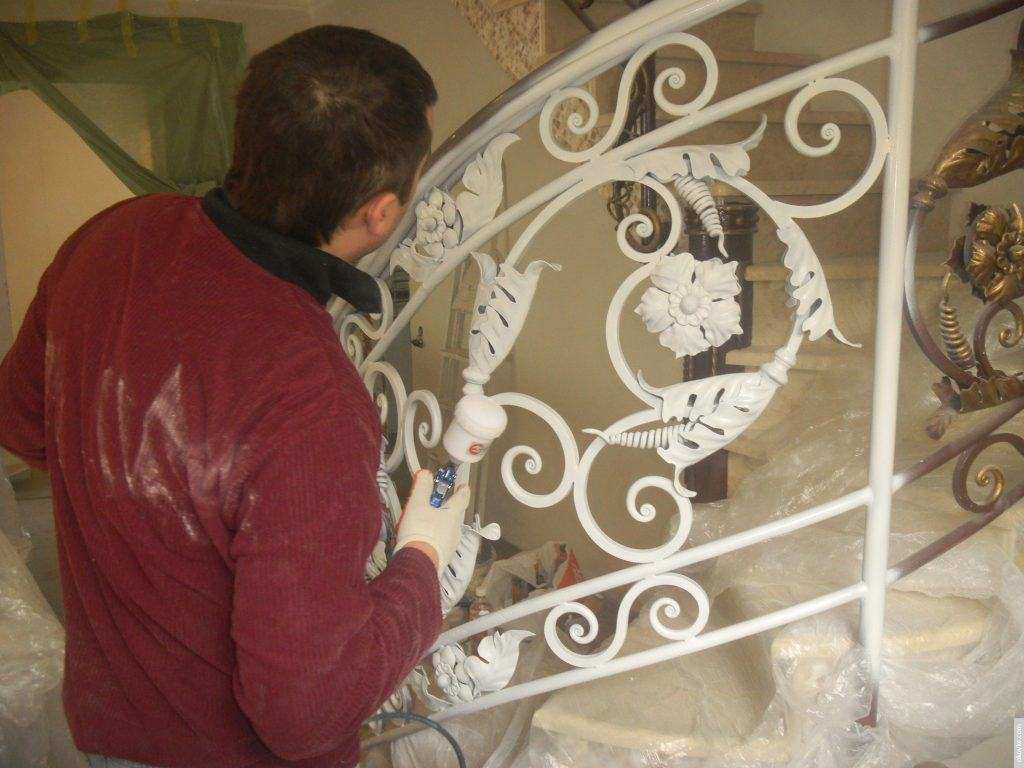

Покраска ворот
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот
Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.
Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
Классификация и виды ворот
Из профильного металлического листа изготавливают откатные (раздвижные) и распашные ворота. Выбор той или иной конструкции продиктован определенными условиями, а также личным желанием хозяина участка.
Движение створок откатных ворот обеспечивают роликовые опоры, которые скользят по направляющим, приводя в движение створки. Такие ворота часто автоматизируют. Раздвижные ворота нельзя оборудовать встроенной калиткой – именно этот аспект является минусом конструкции, но изготовление ворот не представляет особой сложности, поэтому их вполне можно сделать самостоятельно, имею самые минимальные мастеровые навыки.
Размещение элементов ковки
После выполнения перечисленных действий, когда калитка ещё не навешена, производят украшение её коваными элементами. На ней можно размещать следующее:
- Декоративные колпаки на столбах. Они защищают опорные столбы и в то же время исполняют роль декоративного украшения.
- Кованый узор на калиточной створке. Он может быть из прямых линий, геометрических фигур, в виде цветов и животных. Это зависит от предпочтений хозяина и того стиля, который избран для оформления калитки.
- Кованые петли, ручки, щеколды, выполненные под старину или в современном стиле.
- Элементы декора, закреплённые на верхней части створки или по её углам.
Кованые элементы не рекомендуется приваривать непосредственно только к профнастилу, поскольку у него толщина небольшая и его легко можно прожечь электродом. Если украшение объединено в единую конструкцию, то крепить её следует к каркасу, изготовленному из металлопрофиля или трубы. А для одиночных деталей следует придумать декоративные решётки для укрепления их на каркасной раме.
Иногда ворота и калитку украшают сверху декоративным ограждением, которое можно прикрутить или приварить к верхней части створок.
Но здесь следует помнить общее правило оформления: нельзя перенасыщать основу, на которой размещаются кованые украшения. В видео показан процесс размещения кованых элементов на калитке.
Она может не выдержать веса металла, к тому же будет смотреться как выражение плохого вкуса. Калитка с элементами ковки должна изготавливаться и устанавливаться в соответствии с избранным стилем оформления ворот и вписываться в общий ансамбль ограды приусадебного участка. Уход за ней несложный. Выполненная с соблюдением всех технологических требований, она прослужит владельцу достаточно долго.
Подгонка створок к столбам
Чтобы ворота нормально работали, необходимо правильно подогнать к опорам створки. Для этого сворку устанавливают на подставки из бруса или кирпича и выравнивают по всем плоскостям. Так как на каркасе имеется один элемент петли, на опоре отмечаются места для крепления второй части петли. После этого створку отнимают и приваривают к опоре второй соединительный элемент в строго отмеченном месте. Когда все готово, навешивается на опору створка.
По аналогии производится крепление второй створки. В завершении работ по изготовлению каркаса, рекомендуется ока покрасить в цвет профнастила. Это повысит защитные свойства металла от коррозии.
