Советы по изготовлению

Как правильно установить замок после завершающих работ по возведению ворот? Замки бывают нескольких видов:

Приобретать замки нужно в специализированных магазинах.

Навесные замки считают громоздкими для такой конструкции, но они не теряют своей популярности на рынке строительных материалов.

Такой замок изготовлен из антикоррозионного металла. поэтому погодные условия ему не страшны. Замки такого типа бывают кодовые и механические.

Монтаж замка осуществляется:

1. Составление разметок на калитке.
2. В соответствии с расчерченной областью проделывается отверстие под шурупы.
3. Крепление замка и ручек.

Как врезать замок самостоятельно смотрите на видео ниже:

При желании работу по закреплению профнастила можно ускорить сваркой

Важно знать, что процесс сваривания должен производиться высококвалифицированным мастером и самому выполнять такие работы не рекомендуется

Под воздействием высоких температур материал может испортиться. и тогда придется покупать новый профнастил

Во время сварочных работ особое внимание нужно уделить протекционному покрытию, оно может испортиться от сварочного аппарата

После завершения сварочных работ в обязательном порядке нужно провести профилактику антикоррозионного покрытия .

При желании можно изготовить красивые ворота из профнастила, если соблюдать технику изготовления и правила установленные чертежом.

Главная » Заборы и ограждения » Ворота из профлиста своими руками: фотоотчет + видео

Створки

Створки для такого устройства, как распашные ворота, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

крестообразными;
горизонтальными;
закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Подготовка к установке

Установка калитки из профнастила начинается с определения размеров будущей конструкции. Оптимальной шириной проёма для калитки считается значение в 1 м. Меньший по размеру проём вызовет сложности при проносе габаритных вещей. Не стоит делать калитку слишком широкой, так как это увеличит нагрузку на петли и несущие столбы, что, в свою очередь, значительно снизит срок эксплуатации конструкции.

Высота будущей калитки определяется высотой забора — для визуальной целостности ограждение и калитка проектируются примерно одной высоты. Стандартная калитка собирается по следующему чертежу:

Примерный чертеж стандартной калитки из профнастила

Выбор профнастила

Монтаж калитки, как правило, осуществляется из того же материала, который применялся для возведения ограждения. Существует несколько видов профнастила:

• Профнастил Н — несущий профнастил. Обладает большой высотой профиля, что обеспечивает повышенную несущую способность. Применяется для устройства кровли и несущих конструкций.
• Профнастил С — стеновой профнастил. Металлопрофиль с относительно невысокой несущей способность и минимальной высотой профиля. Используется для строительства заборов, перегородок и обшивки стен.
• Профнастил НС — универсальный профнастил. Усреднённый по всем параметрам материал. Подходит как для покрытия кровли, так и для обшивки стен.

Характеристики основных видов стенового профнастила

Для строительства заборов и калиток рациональнее всего использовать стеновой профнастил — он экономичен и хорошо смотрится. Несущий профнастил будет выглядеть менее эстетично из-за увеличенной высоты профиля. При этом его стоимость будет на 30% дороже, а повышенная несущая способность в данном случае не имеет какой-либо практической пользы. Универсальный профнастил уместно применять при отсутствии стенового аналога — он обойдётся дороже, но смотреться будет также хорошо.

На отечественном рынке чаще всего встречаются три вида стенового металлопрофиля: С10, С20, С8 — где цифры после литеры «С» обозначают высоту профиля в мм. В данном случае выбор осуществляется скорее на основе эстетических качеств материала, чем на его технических характеристиках, так как повышение несущей способности с увеличением высоты профиля, в случае с ограждением, не играет определяющей роли. Независимо от марки профнастила лучше остановить свой выбор на более толстых листах — они прочнее и меньше подвержены деформации.

Схема многослойного защитного покрытия профнастила

При покупке профнастила также следует обратить внимание на качество защитного покрытия, от которого будет зависеть долговечность будущего забора и калитки. Самым дешёвым вариантом является цинковое покрытие, которое входит в базовый «защитный комплект» профнастила. Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет

По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации

Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет. По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации.

Расчёт материала

Для сборки калитки необходимо следующее количество материала:

• Профильная труба 40×20. Для определения необходимого количества погонных метров вычисляется периметр калитки — все стороны складываются друг с другом. К полученному результату дополнительно добавляется ширина калитки.
• Профнастил. Лист заказывается по высоте будущей калитки.
• Стальной уголок 25×25. Количество погонных метров соответствует периметру калитки. Необходим в том случае, если на калитку будет навариваться рамка.
• Саморезы по металлу с шестигранной головкой. Будет достаточно 20 – 25 штук.
• Навесные воротные петли. Два комплекта
• Врезной замок.

Инструментарий

• Сварочный аппарат;
• Циркулярная пила «болгарка»;
• Дрель/шуруповёрт;
• Строительный уровень;
• Рулетка.
• Строительный уголок

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Материалы для изготовления ворот с элементами ковки

1. Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
2. Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
3. Ребра жесткости.
4. Для создания каркаса понадобится профильная труба.
5. Антикоррозийная жидкость для обработки металлических элементов.
6. Краска и грунтовка.

Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться. К тому же понадобятся более прочные крепежные детали

К тому же понадобятся более прочные крепежные детали.

По какой технике осуществляется создание кованых ворот

Советы и рекомендации

Из чего можно сделать опоры забора и ворот

Створки у гаражных ворот навешиваются на опоры, которые вделаны в стены. В других случаях материал и конструкцию столбов нужно выбирать исходя из веса и размера створок.

Наиболее часто используют:

1. Опоры металлические, изготовленные из круглой или профильной трубы (от d 150 мм). Чтобы надежно установить стойки и защитить их от коррозии, часть, расположенную в грунте, бетонируют или используют оцинкованные изделия.
2. Опоры из армированного бетона. Они подойдут для мест, где редко проходит крупногабаритный транспорт, например для небольших конструкций. Это вызвано тем, что железобетонные столбы плохо переносят механические повреждения.
3. Столбы из кирпича или камня. Внутри них лучше расположить металлическую трубу. Конструкция становится более прочной и не разрушается при длительных нагрузках.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

1 этап – размеры ворот из профнастила с калиткой и без

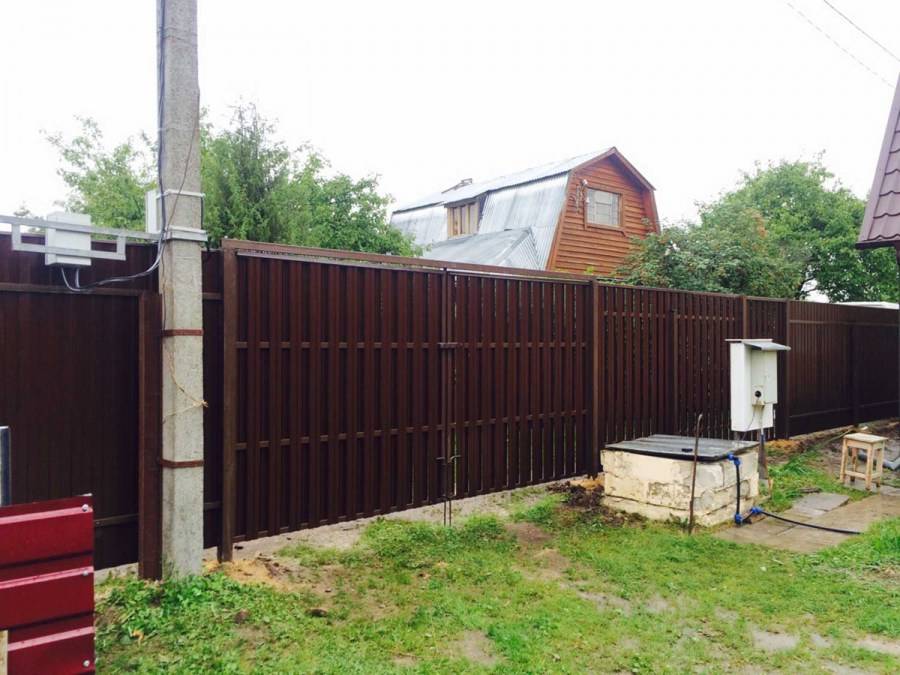

Распашные ворота из профнастила

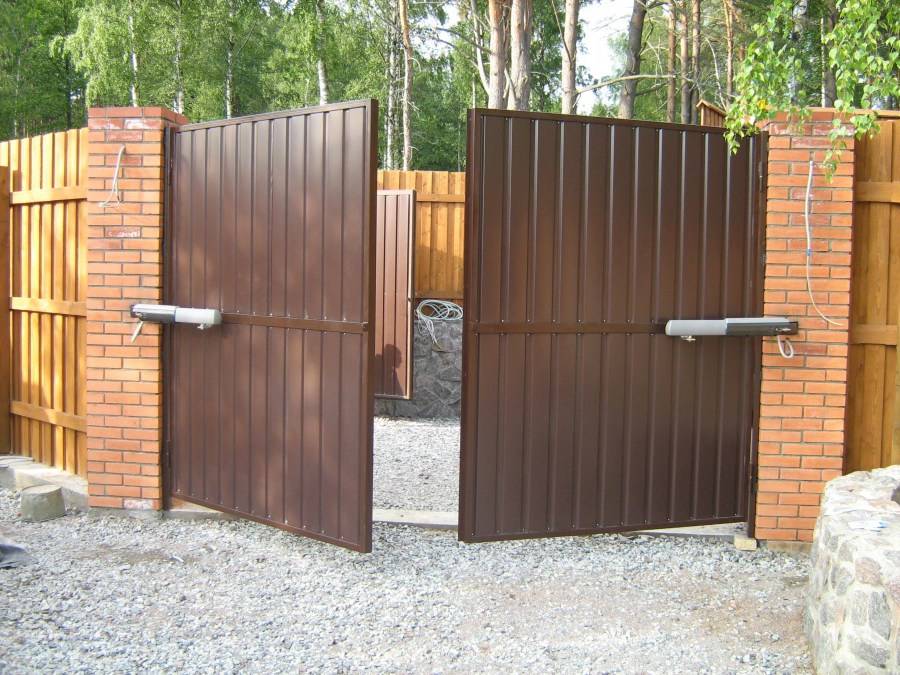

Конструкция распашных ворот предполагает наличие двух створок, которые распахиваются в разные стороны. Опорами в данном случае выступают столбы из металла. Они устанавливаются прямо в землю на глубину примерно метра и закрепляются при помощи бетона.

Для создания рамы используются металлические трубы небольшого диаметра. Для придания жесткости углы конструкции дополнительно оснащаются крепежными элементами. После этого необходимо будет прикрепить к созданной раме листы профнастила. Для этого понадобятся саморезы или любые другие подобные устройства.

Для открывания распашных ворот их необходимо снабдить петлями. Они устанавливаются на опорные трубы и тыльную сторону ворот.

Цветовое разнообразие

По способу нанесения лакокрасочного слоя листы разделяются на окрашенные только с одной стороны, покрашенные с двух сторон в один оттенок, имеющие разноцветную двухстороннюю окраску. Используемая цветовая гамма регламентируется нормативными документами, среди которых наиболее распространены следующие стандарты:

• европейский (RAL);
• финский (RR);
• английский (HPS);
• шведский (PRELA).

Для возведения забора наиболее приемлемым является профнастил, имеющий двухстороннее окрашивание

При выборе подходящего цвета обращают внимание на его соответствие общему оформлению участка и дома. Чаще всего предпочтение отдают зеленому оттенку

Он хорошо вписывается практически в любой ландшафтный дизайн, отлично смотрится на фоне естественных зеленых насаждений.

Также спросом пользуются коричневые, синие, серые тона. Они сочетаются с большинством стройматериалов, используемых для забора, фасада здания. Выбирать красный и желтый цвета не желательно. Самым неудачным решением станет использование неокрашенного оцинкованного профлиста. Он отличается не только непривлекательным видом, но и менее долговечен и практичен.

Изготовление калитки

• Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
• С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
• Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
• Завариваем все детали конструкции.

Чертеж: размеры калитки из профнастила

• Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
• Затем калитку грунтуем и окрашиваем краской.
• При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
• С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
• Привариваем к опорным столбам петли и навешиваем на них калитку.
• Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.

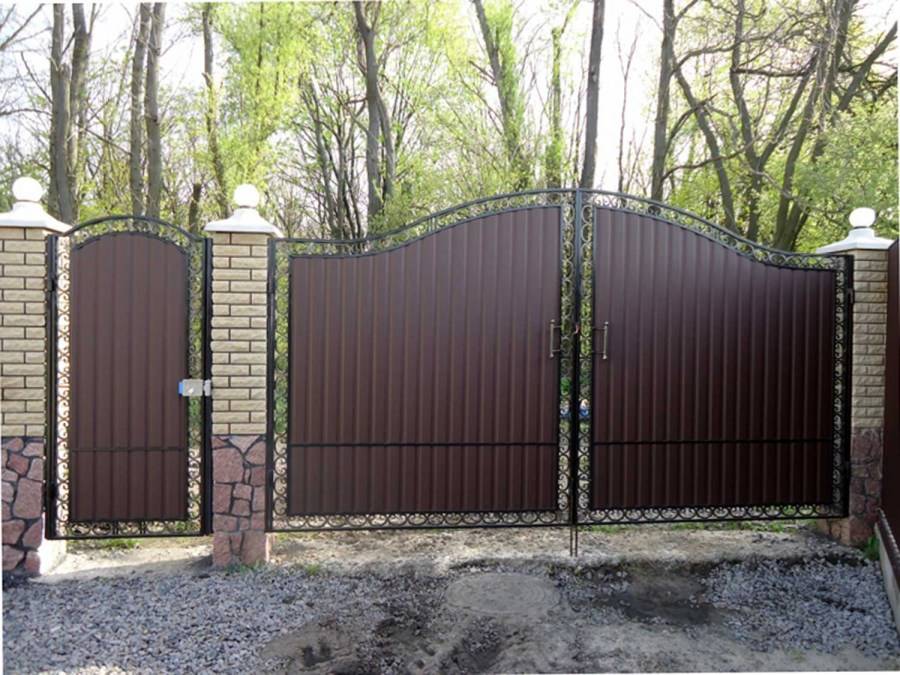

Ворота из профнастила с элементами ажурной ковки

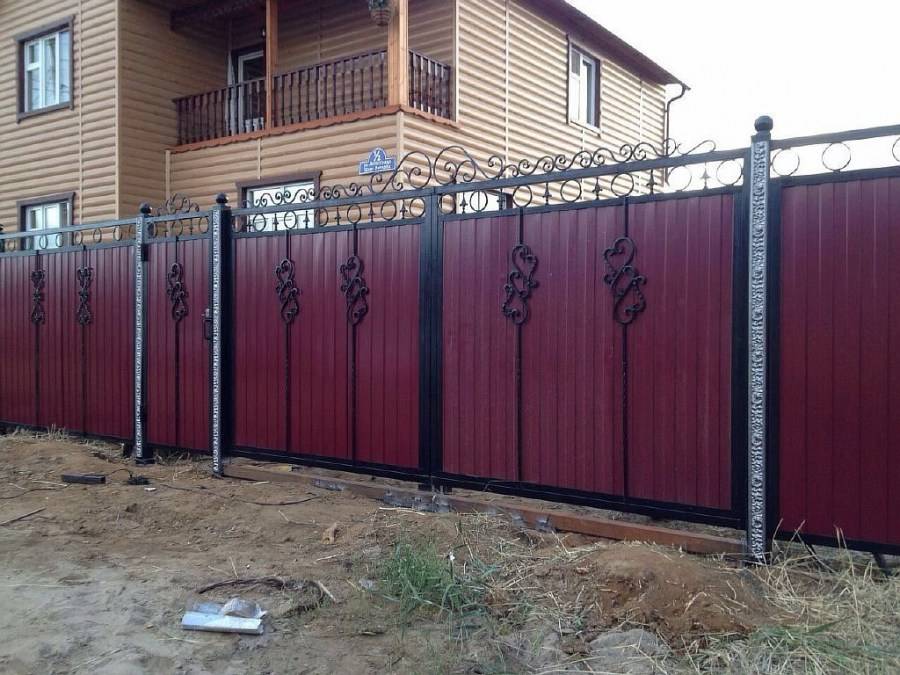

Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.

Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.

Особенности выбора профлиста

Приобретая профильный лист, необходимо обращать внимание на защитное покрытие и обозначение. Профнастил отличается по высоте гофры, форме, толщине изделия

Именно гофра отвечает за жесткость листа

Именно гофра отвечает за жесткость листа.

Обозначение профнастила:

1. «Н» – несущий. Используется для обшивки ангаров из железа, обустройства кровли больших складов. Изготовлять обычные конструкции ворот из этого материала не советуют.
2. «НС» – универсальный. Используется для обустройства кровли, сооружения конструкций ворот, изгородей.
3. «С» – стеновой. Имеет невысокую гофру, небольшую толщину. Используется для обшивки забора.

Варианты профнастила с размерами

Числовое обозначение – это высота гофры. Для сборки воротных систем рекомендуется профильный лист С8 либо С10.

При выборе цветовой гаммы для конструкции воротной системы можно посмотреть разные картинки и определить, как профнастил будет сочетаться с ограждением, калиткой, другими постройками.

Схема установки конструкции

Процедура создания створки

Количество этапов процесса изготовления зависит от конструкции, численности составных элементов. Основные этапы работ:

1. Сварка каркаса из профтруб 30х30 мм. Укладывают детали, согласно чертежам. Основу каркаса обычно составляют трубы 30х30 мм. Для изготовления глухих ворот используют разновидность 40х40 мм, т. к. конструкция должна выдержать еще и вес листового металла.
2. Выполняется точечная сварка. Это необходимо, чтобы предварительно зафиксировать элементы. Так можно предупредить искривление каркаса.
3. Производится проверка изделия на соответствие размерам, указанным в чертеже. На этом этапе еще есть возможность исправить положение той или иной детали.
4. Швы провариваются инвертором. Обеспечивается прочная фиксация всех частей.
5. Сваркой прикрепить фурнитуру и другие элементы.
6. Покрыть ворота антикоррозионным составом. Это позволит повысить адгезию краски, а также предупредить развитие коррозии. В результате ворота будут дольше служить.
7. Болгаркой устраняют недочеты, наплывы, брызги металла.
8. Покраска готовой конструкции. Без этого отправлять изделие на продажу нельзя, т. к. очень быстро появятся следы ржавчины на металле.

Рекомендация от специалистов по правильной сборке и ковке ворот

Когда планируется монтаж кованых воротных ограждений, нужно подумать о креплении петель. Их устанавливают заранее на столбах. Выставляют положение опор с помощью отвеса и строительного уровня. Навешивать створки можно через неделю, когда бетон, которым заливали столбы, схватится, наберет первичную прочность.

Самостоятельное изготовление ворот, а также их монтаж, не всегда возможно выполнить. Мы предлагаем разные модели. Поможем установить кованые ворота, обеспечив условия для длительной эксплуатации. В результате они станут украшением участка на долгие годы. Принимаем заявки по телефону +7(918)273-61-31. Наши специалисты помогут определиться с моделью, а мастера сделают все необходимое для установки въездного ограждения.
