Изготовление ворот из профнастила для дачи своими руками

Материалы для работы

Только полностью собрав весь комплект расходных материалов и необходимых инструментов, приступайте к выполнению работы. Так вам не придется тратить дополнительное время и отвлекаться от работы

А значит — высока вероятность того, что вы будете предельно внимательны и не упустите ничего важного

Материалы для опор

Чтобы обеспечить надежность ваших ворот из профнастила, очень важно выбрать правильный материал для опор. Для этой цели отлично подойдут:

1. Деревянные бруски сечением 150*150 мм.
2. Круглое цельное бревно, диаметром не менее 20 см.
3. Швеллерные балки толщиной от 20 см.
4. Профильная металлическая труба 80*100 мм с толщиной стенок от 7 мм.

Материалы для каркаса

Чтобы изготовить каркас ворот из профнастила, подготовьте такой набор материалов:

1. Профильная труба 60*40*2 мм — для створок.
2. Профильная труба 40*20*2 мм — для ребер жесткости и подкосов.
3. Металлические листы толщиной в 4-6 мм, при помощи которых вы обеспечите устойчивость ворот к ветру. Ими подкрепляют каркас с подветренной стороны.
4. Уголки для усиления конструкции.

Профнастил для ворот

Для изготовления ворот подходит профнастил 2 марок:

1. С — это достаточно легкий лист с незначительной высотой гофры, его используют часто для облицовки стен зданий. Оптимальный решением для оформления ворот станет материал с маркировкой С8 или С10.
2. НС — этот профнастил не только имеет более глубокую волну, но и увеличенную толщину самого листа. Но, соответственно, и вес его будет более существенный, а это — дополнительная нагрузка на грунт. Обязательно учитывайте этот фактор при создании опор и их заглублении.

Инструменты для работы

1. Болгарка, а еще лучше — режущий инструмент по металлу.
2. Сварочный аппарат.
3. Рулетка.
4. Угольник.
5. Лопата.
6. Шуруповерт.
7. Набор отверток.

Обработка рамы

Работа начинается с составления чертежа: рисуется рама, продумывается, как будут располагаться распорки, какая должна быть ширина и сколько планируется делать створок. Стандартная рама всегда имеет прямоугольную форму, на которой располагается две или три поперечные либо диагональные распорки.

В основном створка имеет следующие параметры:

• ширина — 1-2 м;
• высота — 1,5-1,7 м.

Хотя эти параметры могут изменяться, все зависит от ширины проема. Чтобы изготовить металлическую раму, нужно взять две трубы, толщина которых должна составлять 2 мм, а диаметр – 40 мм, и сварить их таким образом, чтобы получился прямоугольный каркас.

Если найти трубы не получилось, то можно использовать обычный профиль или стальные уголки. Все углы в раме должны быть прямые, иначе конструкция будет кривой и перекошенной.

Затем необходимо взять трубы меньшего диаметра и сделать из них две укрепляющие перемычки. Их устанавливают на раму в горизонтальном и вертикальном направлении. Если планируется делать одну створку, то перемычек потребуется больше. Чтобы утяжелить конструкцию, необходимо приварить к углам рамы металлические прутья. Тот же самый эффект дают прикрепленные внутри рамы стальные уголки.

В самую последнюю очередь привариваются петли. После этого необходимо зачистить места сварки, сделать это можно при помощи болгарки. Затем вся металлическая рама ошкуривается наждачной бумагой и грунтуется. Теперь остается ее окрасить.

Собственно обшивку можно делать на этом этапе или же после того, как конструкция будет полностью установлена. Опытные мастера советуют делать это в конце, так как такой вариант более удобный, особенно для начинающих.

Это интересно: преимущества гаражных распашных ворот с калиткой.

https://youtube.com/watch?v=UxQ8jHm02Hk

Что стоит учесть при монтаже распашных ворот?

Какие инструменты и материалы понадобятся?

Разновидностей и марок профлистов очень много. Они отличаются размером, рельефом и толщиной. Для обустройства ограждений чаще всего используется марка с литерой «С», такой профнастил еще носит название «стеновой». Цифра рядом с буквой обозначает высоту волны в мм. Для обшивки ворот и калитки, чаще других выбирается маркировка С8.

Преимущества такого профилированного листа:

• Малый вес.
• Доступная цена.

Но такой лист не отличается высокой прочностью. Более привлекательными в соотношении цена/качество/прочность выступает профнастил марки С10.

Важно! Лучше выбрать лист большей толщины, так как профнастил имеет слабую устойчивость к механическим повреждениям. Полимерное покрытие должно быть из полиэстера

Он делает поверхность глянцевой и защищает от внешнего атмосферного воздействия.

Подойдут и другие марки:

• С14;
• С20;
• С21;
• НС35;
• Н60;
• Н75.

Марка С20 и С21 считаются кровельными. Их выбирают для строительства ворот из профлиста по причине повышенной прочности. Но это решение будет правильным, если листы подойду по размеру, так как их габариты меньше, чем у С8 или С10.

Важно! При покупке профнастила обратите внимание на то, каким защитным покрытием обработана поверхность. Цинк – самый дешевый и ненадежный вариант. Лучший выбор – полиэстеровое покрытие

Лучший выбор – полиэстеровое покрытие.

Для изготовления створок ворот понадобятся такие материалы:

• Профилированные листы. Эффектно смотрятся листы, где полимерное покрытие присутствует с двух сторон. Не покупайте листы толщиной менее 0,45 мм. Они имеют низкую упругость, будут деформироваться даже при небольшой ветровой нагрузке или механическом воздействии.
• Труба прямоугольного сечения для выполнения каркаса и поперечных лаг 40х25х2. Нельзя делать лаги и каркас из дерева. Даже если его обработать грунтовкой материал быстро прогниет в местах крепления.
• Стальная труба опорных столбов. Можно использовать готовые опорные столбы, которые могут быть с круглым или квадратным сечением. Такое изделие имеет «пятку» и верхнюю заглушку. По своему желанию можно сделать опоры из дерева, кирпичной кладки или камня.
• Заглушки для железной опоры.
• Петли круглые с подшипником.
• Задвижки (замковые петли).
• Нижний и горизонтальный стопор.
• Саморезы либо заклепки.
• Электроды для сварки.
• Краска, грунтовка.
• Декоративные элементы.

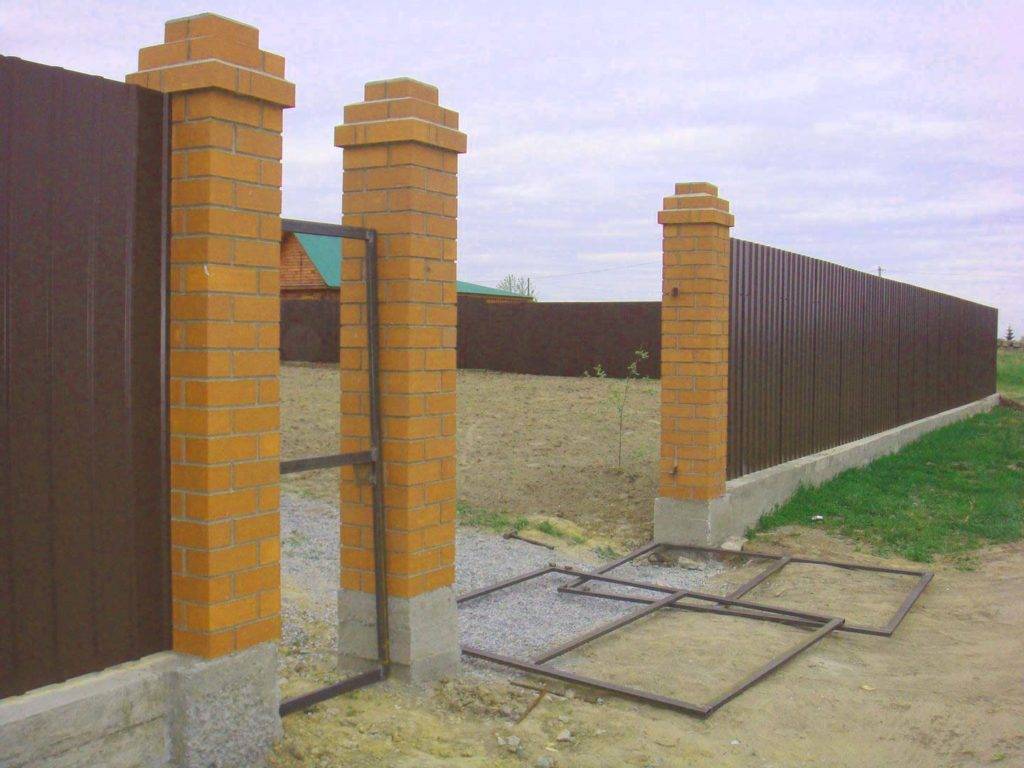

Это важно! Опорные столбы можно выполнить кирпичной кладкой. Это красиво и доступно по стоимости

Конструкция усиливается стойкой из стальной трубы 60х60 мм либо сварной арматурной сеткой.

Для обустройства фундамента понадобится щебень, цемент и песок. Чтобы зафиксировать опору в вертикальном положении необходимы металлические распорки либо опалубка.

Для строительства ворот из профнастила своими руками должны быть подготовлены такие инструменты:

• Лопата со штыком.
• Емкость, для приготовления цементно-песчаной смеси.
• Рулетка измерительная.
• Строительный уровень.
• Угольник.
• Инструмент для разрезания профнастила и трубы. Для этого подойдет электрическая дисковая пила, ручная ножовка, электрический лобзик, ручные ножницы по металлу, болгарка.
• Дрель, перфоратор.
• Машина шлифовальная.
• Киянка из резины.
• Аппарат для электродуговой сварки.

Конструкция ворот

Распашные ворота представляют собой металлическую раму, собранную из профиля, обшитую профилированным листом и закрепленную на прочных столбах. Широкие ворота в основном имеют две створки, а маленькие — только одну. Стойки могут быть сделаны из металлических труб, кирпичных столбов или монолитных бетонных опор.

Ворота из профнастила -отличный способ экономии денег и защиты вашего имущества

Чтобы обшить створки, лучше всего взять профнастил марки С8 или С10, толщина которых составляет 0,4-0,8 мм. Специалисты рекомендуют брать листы с полимерным защитным покрытием, они прослужат гораздо дольше, нежели обычный оцинкованный материал. Кроме того, полимерное покрытие имеет различные цвета и текстуру. Для украшения распашных ворот из профлиста можно взять кованые или сварные решетки с красивым узором и приварить их к верхнему или нижнему краю рамы.

это полезно: как сделать ворота своими руками по чертежам.

Существует несколько видов конструкций, а именно:

• распашные;
• откатные;
• сдвижные;
• кованые.

Читать так же: привод для распашных ворот, сделанный своими руками.

Пошаговая инструкция монтажа

Ворота с калиткой профлиста своими руками или без нее

Распашные типы ворот являются наиболее простыми по своей конструкции, среди тех, которые устанавливают на землях. Они легко варятся и собственноручно устанавливаются. При этом даже не обязательно иметь какие-то специальные инструменты! Главное – придерживаться основным правил.

Если говорить о стандартных распашных воротах, то их делают из створок, в количестве 2 шт. Их же между собой соединяют и закрывают на замок или задвижку, используя другой фиксатор.

Прежде чем приступить к производству изделия, составляют чертеж ворот из профлиста, также рассчитывают, сколько материалов для этого нужно и крепежных элементов, подбирают и готовят необходимый инструмент. Рассмотрим вариант ворот, в которых проем имеет стандартную четырехметровую ширину.

Для сварки опорных столбов, нужно подготовить толстостенную трубу, размер ее, мм: 60*60*3*3000. При этом может быть совершенно любое ее сечение.

Чтобы сделать каркас ворот, нужно подготовить трубу с прямоугольным сечением, мм: 40*25*2*6000. Из этого материала следует сварить рамы прямоугольной формы. К ним потом будет прикреплен профнастил. Когда рамы уже готовы, их следует прикрепить воротными петлями к столбам, которые уже установлены. В том месте, где створки смыкаются, следует предусмотреть устройство для запора.

Когда конструкция установлена, ворота можно красить. Поверхность поэтому, предварительно нужно зачистить, используя болгарку, покрыть грунтовкой двух слоев и такой же по цвету, краской, как и обшивочный профнастил. Столбы нудно вскрыть специальной краской для гидроизоляции в тех местах, которые будут под землей

Это важно, чтобы они были защищены от заражения коррозией, когда будут соприкасаться с влажной землей.

Установка столбов производится в определенные отверстия. Их нужно подготовить, пробурить в грунте, а также забетонировать, используя бетон М 200/250. Фундамент должен быть на глубине минимум полтора метра, а диаметр минимум двадцать пять сантиметров. Во избежание перекоса ворот, когда пройдет некоторое время, столбы также соединяют дополнительно при помощи монолитного бетонного ригеля.

Как бетон просыхает, каркасную раму необходимо с ее лицевой части зашить профнастилом. При этом нахлест должен быть равный ширине одной волны материала. Это обязательно нужно учитывать, когда производится расчёт количеств всех нужных материалов. Крепежные материалы – саморезы для кровель/стальные заклепки, во избежание образования коррозии в тех местах, где соприкасаются разные типы металлов.

Устройство для запирания устанавливают самым последним. Если это необходимо, на те места ворот, которые повредились в процессе проведения монтажа, наносят краску.

То, насколько интересными и необычайно красивыми можно сделать такие изделия, смотрите и вдохновляйтесь на подборке лучших фото готовых ворот из профнастила.

Установка столбов.

• Намечается место для установки столбов, выкапывается яма глубиной 110 см.
• Из трубы вырезается конструкция нужной длины (высота наземной части +110 см подземной).

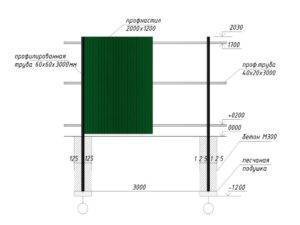

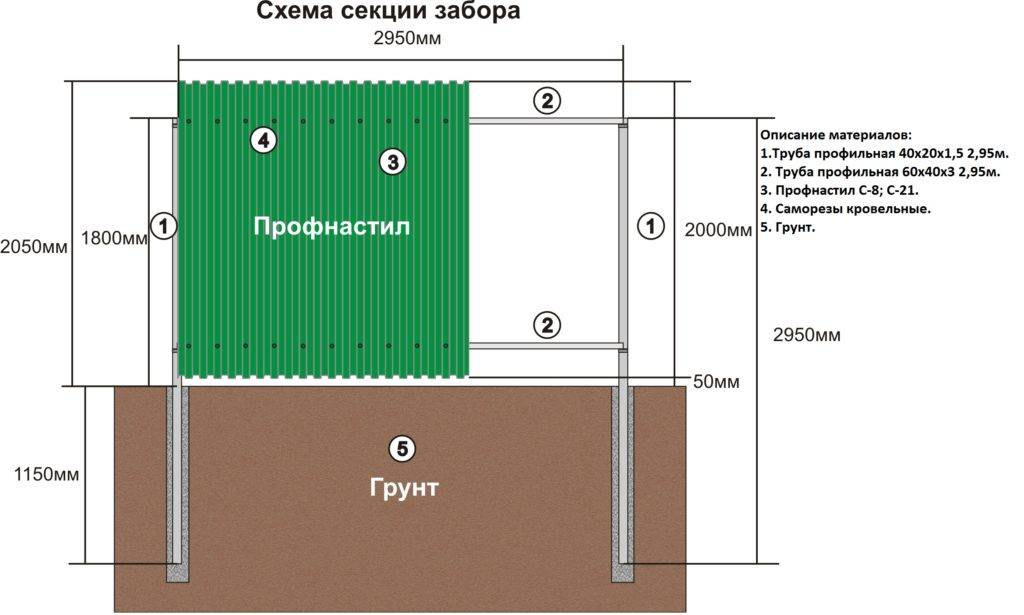

Схема: установка ворот из профнастила

Столбики обезжириваются специальным составом. Затем их нужно протереть ветошью от образовавшегося налета.

• Устанавливаем столбы в ямы, засыпаем щебнем и утрамбовываем. А затем заливаем песчано-цементным раствором.
• Перед тем как приступить к дальнейшей работе с опорными конструкциями, необходимо дождаться пока высохнет цемент.

По аналогии устанавливаются столбы как для калитки, так и для ворот. Для массивной калитки, высотой более 2 м, лучше сделать кирпичные или бетонные опоры.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Изготовление ворот из пиломатериала

Этапы усиления каркаса

Придать жёсткость каркасу, можно выполнив 3 вида работ:

1. Наварить уголок.
2. Сварить раму внутри каркаса и в верхней части конструкции.
3. Использовать перемычки по диагонали и поперёк конструкции.

Разные типы усиления каркаса.

Все три варианта усиления каркаса ворот необходимо рассмотреть отдельно.

Наварить уголок.

Как говорится, отделаться лёгким финансовым испугом в нашей ситуации усиления каркаса можно, если ширина каждой створки не превышает полтора метра. В этом случае, особой роли не играет, применим для усиления «косынку», или используем «распорку».

Крепление можно сделать следующим образом. Небольшие заготовки установить в ячейки каркаса, прихватив их сваркой. При этом шаг может колебаться в пределах от 200 до 300 мм.

Ещё один вариант. Над основным каркасом можно наварить трубу небольшого сечения. Это также позволит усилить всю конструкцию и минимизировать парусность створок.

Установка перемычек поперёк и по диагонали.

Отвечая на вопрос, как сделать калитку из профнастила, необходимо знать, что существует особенность при монтаже перемычки. Если калитка из профнастила с небольшой парусностью, то можно выполнить монтаж одной поперечной перемычки. Она крепится перпендикулярно длинным элементам каркаса. А вот для усиления ворот, необходимо монтировать диагональную перемычку.

Теперь можно перейти к ознакомлению процесса установки опорных столбов. Здесь также существуют свои нюансы и особенности монтажа.

Материалы для изготовления ворот с элементами ковки

1. Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
2. Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
3. Ребра жесткости.
4. Для создания каркаса понадобится профильная труба.
5. Антикоррозийная жидкость для обработки металлических элементов.
6. Краска и грунтовка.

Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться

К тому же понадобятся более прочные крепежные детали.

Высчитываем размеры ворот из профнастила

После выбора подходящей разновидности ворот из профиля необходимо определиться с габаритами. Ширина проема рассчитывается исходя их размеров автомобиля, оставляя 1-1,5 м на запас. Также учитываются ширина опорных колонн и промежуток от краев каркаса до опор. Стандартный показатель ширины проема на гаражных воротах составляет 4,5-5 м.

Высота конструкции составляет 2-2,5 м. При расчете учитывается расстояние между поверхностью земли и основанием ворот, а также наличие декоративных деталей в верхней части.

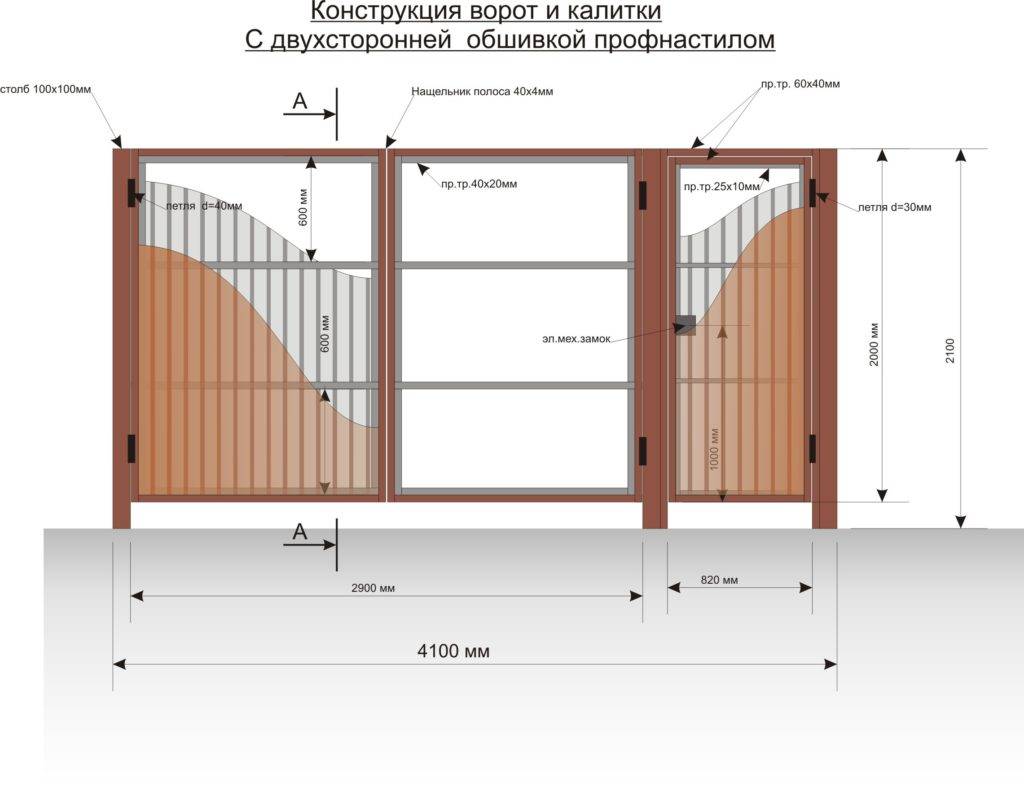

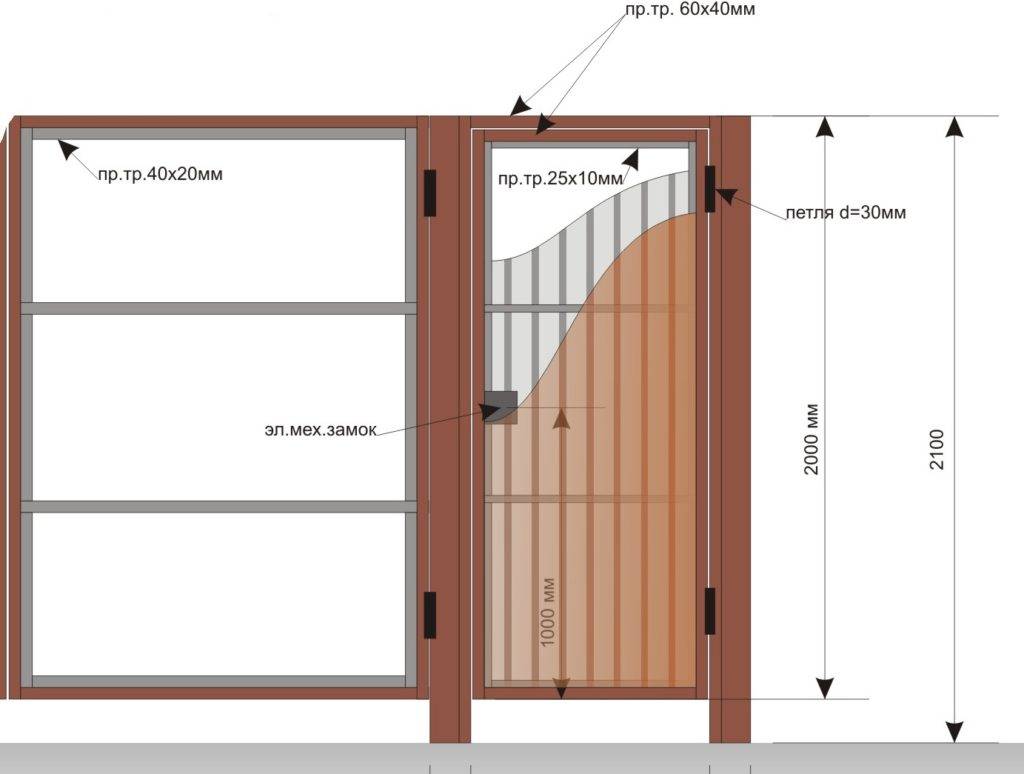

Чертеж ворот

Разработка чертежа ворот из профлиста подготавливается для последующего расчета количества требуемых стройматериалов и анализа степени жесткости конструкции. В схематичной документации указываются следующие пункты:

• высота, ширина проема и габариты каждой створки;
• количество, размеры и глубина закладывания опорных элементов;
• конфигурация каркаса;
• размещение и размеры калитки при ее наличии;
• место крепления навесов;
• способ монтажа замочного механизма и внутреннего фиксатора.

Схематичная визуализация будущей конструкции позволяет подобрать подходящие материалы и элементы. От точности чертежа зависит дальнейшее удобство его использования при монтаже.

Расчет материалов для забора из профнастила

Чтобы не купить лишнего, необходимо еще до того, как отправляться в магазин, произвести все необходимые расчеты. В качестве условия поставим, что забор и ворота будем изготавливать из профлиста с ребром не более 2,1 мм. В качестве стоек будем использовать металлические трубы. Подбирая их, необходимо отдавать предпочтение изделиям с диаметром 60 мм. Поперечными элементами конструкции выступают также металлические трубы, у которых сечение должно составлять 60х25 мм. По своему виду они должны представлять прямоугольник, а металл для них должен быть небольшой толщины, не более 2 мм.

Теперь необходимо определить площадь профилированного листа, который потребуется для работ. Сначала нужно определиться с тем, какой высоты будет забор. Чтобы не столкнуться с большими сложностями, необходимо выбирать цифру, которую можно разделить без остатка на число 12. Это связано с тем, что обычно листы профлиста имеют длину 12 м. Такой вариант позволит сэкономить денежные средства и избежать возникновения остатков. Периметр участка необходимо заранее измерить рулеткой. Из полученного результата нужно вычесть ширину ворот и калитки. Обычно эта конструкция занимает около 6 м.

Свежие записи Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

После этого необходимо посчитать количество труб, которые потребуются для забора, а также их параметры. При возведении забора до 30% длины трубы, которая будет выступать в качестве стоек, скрывается в земле. А та часть стойки, которая располагается выше, должна вместить высоту профлиста. Таким образом, если вы хотите устроить на своем участке забор высотой 2 м, то для стоек необходимо выбирать трубы длиной 2,7 м.

Теперь необходимо рассчитать поперечные лаги. Их закрепление происходит в два ряда для забора высотой 2 м. Если вы хотите более высокий забор, то в этом случае потребуется три ряда. Чтобы в процессе работы не возникало перерывов, необходимо подумать и о крепеже. При возведении забора обычно в качестве такового используются саморезы.

Ставим столбы

Замок рекомендуется брать такой конструкции, чтобы открывался со двора поворотом защелки, а не ключом. Если зимой на замке замерзнет лед, то у хозяев не возникнет трудностей с открытием двери.

Для створки, которая открывается внутрь усадьбы, подойдет врезной или накладной замок.

Порядок крепежа врезного замка в калитку следующий:

1. Отмечается место установки. Наносится прямоугольная прорезь для корпуса, окружности для сердечника. Указывается место крепежа ручки.
2. Болгаркой прорезаются отмеченные участки вдоль длинных сторон.
3. Вдоль короткой стороны придется поработать дрелью.
4. Отверстия высверливаются не прямо по разметке, а приближенно к внутренней части прямоугольника. Чтобы придать отверстию нужную форму, размеры, используется напильник.
5. Круглые проемы под сердечник высверливаются по контуру или борфрезой по металлу.
6. Не нужно забывать про отверстия для монтажных винтов.
7. Место установки замка и вокруг него зачищается от ржавчины, обрабатывается антикоррозийным средством.
8. Замок монтируется без накладок. Его фиксируют после обшивки каркаса профнастилом.
9. Ручка крепится на высоте 90 см.

Ответная часть замка вставляется в столб, когда калитка навешена на опоры.

Для удобства использования, особенно на дачах, хозяева оснащают дверь защелкой или запором. Защелка покупается вместе с замком или устанавливается отдельно.

Электромагнитные замки устанавливаются на ворота для удобства использования.

Благодаря прогрессу, у владельцев частных домов появилась возможность приобрести достаточно надежные электромагнитные замки.Эти устройства, работающие на принципе соленоида, оснащены электромоторами с тросовым приводом.

Когда на такой замок подают напряжение, то появляется электромагнитное поле, плотно притягивающее к себе створки ворот. Оно настолько мощное, что без специальных инструментов преодолеть его невозможно. Замок открывается с помощью кодового спецключа. Это может быть и радиобрелок по типу автосигнализации, и RFID-метка, и потайная кодовая панель. Есть даже замки, открываемые с помощью отпечатка пальца.

Кроме прочего, ворота можно дооснастить домофоном, чтобы хозяин дома знал, кто к нему пожаловал.

Почему выгодно сделать ворота из профнастила?

Конструкциям из этого материала чаще всего отдают предпочтение владельцы частных домов.

Происходит это по той причине, что изготовление ворот из профнастила дает следующие преимущества:

1. Максимально возможная долговечность при условии грамотной сборки конструкции. Минимальный срок составляет 20 лет.
2. Небольшой вес конструкции, а значит — нагрузка на грунт будет приемлемой, ворота не будут проседать и крениться по ходу эксплуатации.
3. Легкость ухода за воротами из профнастила — стойкость цветного покрытия профнастила к выгоранию под воздействием ультрафиолета исключает необходимость регулярного обновления материала путем окрашивания. А это — дополнительная экономия.
4. Невысокая стоимость материала и всех составляющих конструкции элементов — многие из них можно взять из остатков после основного строительства.
5. Отличная прочность и устойчивость к любому атмосферному, механическому, химическому воздействию.

Подготовительные работы

Выбираем материал, из которого будут сделаны столбы. Идеальным будет профильная толстостенная труба большого сечения – до 10 сантиметров. В качестве столбов можно использовать балку-швеллер толщиной до 15 сантиметров. В этом случае вам не придется ставить на столбы верхние заглушки. Но придется делать серьезное бетонирование ямы, куда устанавливается швеллерная балка, что удорожает работы.

Начинаем у установки воротных столбов. Оттого, насколько точно и качественно будет выполнен этот этап, зависит прочность, долговечность и красота ворот-самоделки.

Размечаем места для установки опор. Копаем ямы лопатой или садовым буром на глубину до одного метра. Обеспечиваем опорам уплотненную песчаную подушку (15 – 20 сантиметров). Устанавливаем по уровню, строго вертикально, столбы и бетонируем их. Часто для того, чтобы столб не расшатывался, к основанию приваривают металлическую пяту. За счет этого увеличивается площадь опоры, а значит, и надежность всей конструкции.

О частичном бетонировании столбов не может быть и речи! Цените свой труд, чтобы не пришлось переделывать все заново.

Выполняем сплошное бетонирование: одна часть цемента марки 400, две части мытого строительного песка и 4 части щебня мелкой фракции. Его можно заменить мытым гравием. Воды добавляем немного – половину от количества цемента. Это придаст необходимую прочность бетону. Замесить раствор можно без бетономешалки – для двух ям много не понадобится. Пока бетон набирает твердость, занимаемся сварными работами.

Проведение монтажных работ по установке ворот с предлагающимися чертежами

Монтаж воротного каркаса

Установка каркаса под обшивку профнастилом происходит в несколько этапов.

1. Определение места под устройство вертикальных стоек. В случае, если портал для въезда с калиткой, устанавливается три столба. Глубина ямы – до 100 см. Ширина в диаметре около 20 см. Если позволяет почва, можно воспользоваться садовым буром. Это значительно упростит и ускорит работу.
2. Далее дело за установкой опорной подушки. Для этого на дно ямы насыпается щебень. Рекомендуется использовать щебень мелкий для создания более плотной подушки под опору.

Работа с бетономешалкой

3. Замес раствора из бетона. На 1 порцию бетона потребуется 4 порции мелкого щебня и 2 порции песка. Сухие компоненты смешиваются, добавляется вода, замешивается густой раствор. Самостоятельно замешать большой объём не получится. На данном этапе можно обратиться к помощи бетономешалки.
4. Опорная стойка погружается в яму в строго вертикальном положении (ля их установки может понадобиться лишняя пара рук), заливается бетонным раствором. В случае, если свободных рук на горизонте не наблюдается, можно предварительно приварить к основанию столба 3-4опорные пластины, которые будут выступать в качестве ножек, тем самым можно будет упрочнить их вертикальное положение.

Бетонирование столба опорного с использованием каркаса из арматуры

5. В зависимости от времени года и климатических особенностей региона, бетонный раствор должен застыть и хорошо просохнуть. Как правило, если осадков не наблюдалось, бетонный раствор будет высыхать не менее 3 суток. Для удобства можно воспользоваться арматурным каркасом, который позволит дополнительно упрочнить конструкцию.
6. После того, как бетонный раствор окончательно просох, можно приступать к подгонке створок. Для проведения подгоночных работ створка устанавливается на подстановку. В качестве подстановочной базы может использоваться деревянный брус или кирпич.

Подгон ворот по высоте створок

7. Минимальное количество петель на одну сторону створки – 2 штуки. В зависимости от высоты заезда и длины створок, конечное количество петель может варьироваться от 3и выше.
8. Для укрепления воротной конструкции от воздействия ветра можно установить верхнюю балку. Однако такой способ хорош исключительно при обустройстве въезда для легковых автомобилей.

Установка петель для ворот

Установка столбов

Перед тем как устанавливать опорные сваи, необходимо расчистить и выровнять участок, затем разметить положение столбов и выкопать яму. При этом необходимо учитывать, что столбы вкапываются на 1/3 от общей длины. Также они должны быть выше уровня ворот на 0,5 метра. В диаметре яма не должна быть слишком большой, достаточно сделать примерно 20 см.

На этом этапе необходимо подготовить стойки, для этого понадобятся железные трубы, которые предварительно нужно очистить от ржавчины, это можно сделать при помощи наждачной бумаги. Затем стойки обрабатываются антикоррозийным средством, а нижняя часть трубы обмазывается битумной смесью.

На дно ямы насыпается слой песка и щебенки, а затем в нее устанавливается подготовленный столб, при этом его необходимо правильно выставить и по высоте, и по вертикали. Чтобы конструкция не сдвинулась и не съехала во время бетонирования, ее нужно закрепить.

После крепления необходимо вновь проверить, ровно ли стоят столбы, для этого понадобится уровень. Если все нормально, то засыпают яму щебенкой на треть от высоты и уже после заливают ее бетонным раствором. Сразу после заливки необходимо закрыть верх трубы заглушкой. Как только бетон застынет, то распорки можно убрать, как правило, на это уходит 2-3 часа.

Установка ворот не займет много времени

Если нужно сделать ворота из профлиста, которые будут крепиться на кирпичных столбах, то выкапывают квадратную яму. Затем производят следующие действия:

1. В подготовленную яму насыпают битый кирпич, камни или крупную щебенку.
2. Ровно посередине устанавливается стальная труба или арматура, причем она должна быть выше поверхности земли на 40-50 см.
3. Все заливается бетоном и оставляется на просушку.
4. На высохшую бетонную поверхность необходимо уложить кусок рубероида.
5. После этого к уже имеющейся трубе приваривается еще одна, равная по длине.
6. Теперь вокруг этих металлических свай укладывается кирпич.

Как только кирпичная кладка достигла высоты в 20 см, в сваю вмуровывают металлическую закладную, при этом она должна располагаться со стороны проема. В верхней части проделывают то же самое действие. Собственно, к ним и нужно будет приварить стойки ворот.

Это полезно: как сварить ворота для гаража своими руками.

Ворота из профнастила своими руками — предпочтительная конструкция

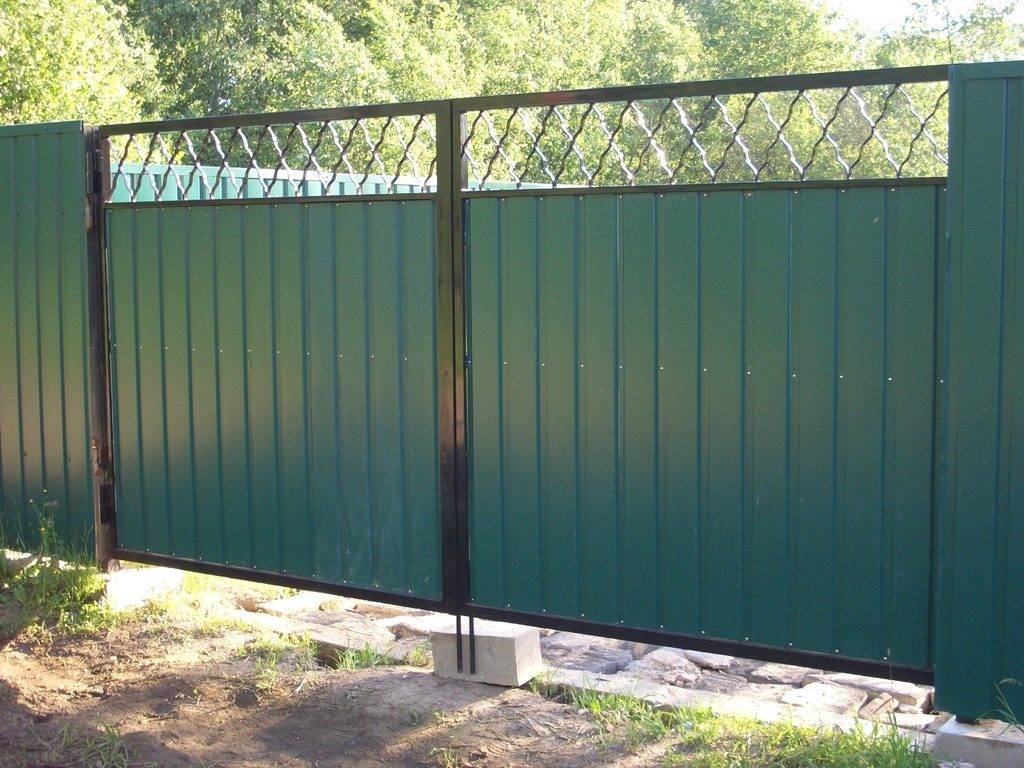

Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.

Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.

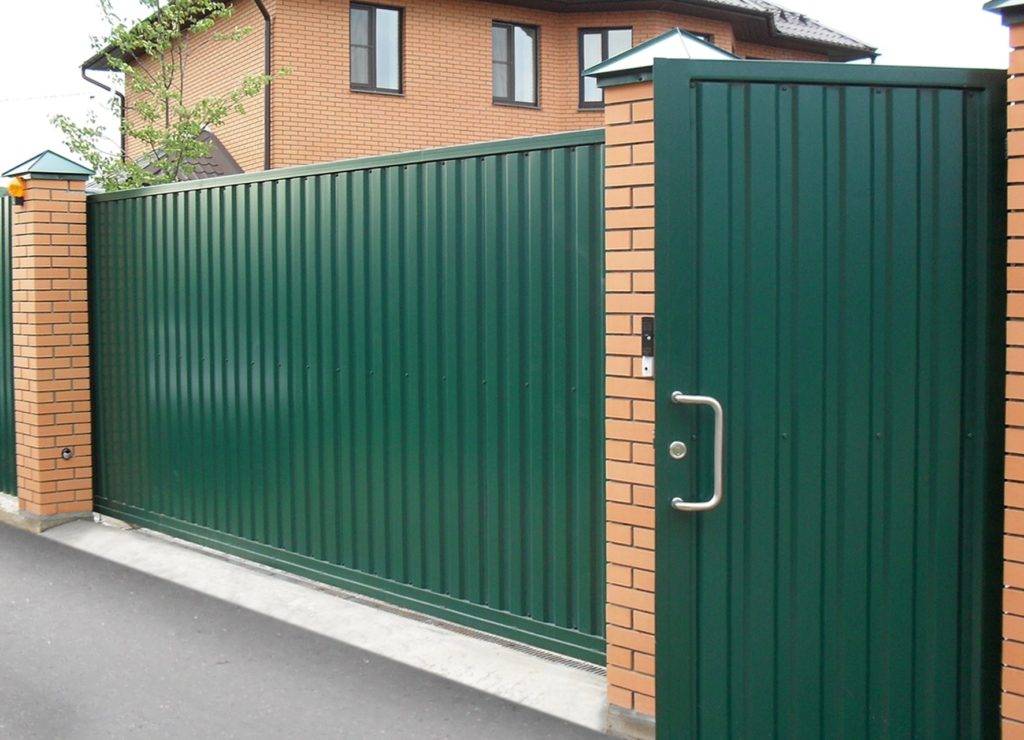

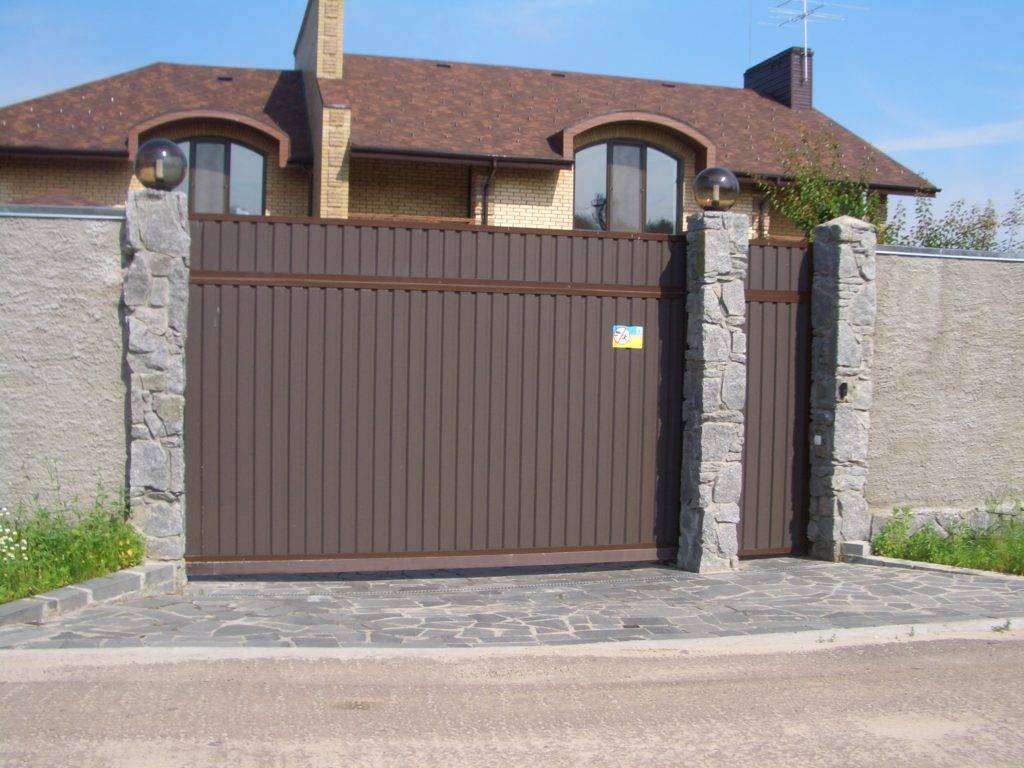

Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:

• легкость автоматизации;
• минимальные усилия для открытия в условиях обильных снегопадов;
• нет необходимости в свободной площади перед или за воротами для их открытия.

Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.

Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.

В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.

Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.

Этап 6: монтаж профилированного листа

Профнастил предварительно кроится. Режим материал шлифовальной машинкой, на которую устанавливаем отрезной круг или используем электрический лобзик с пилой по металлу. Лист для монтажа внутри рамы режем размером на 2-3 мм меньше внутреннего периметра. Затем вырезаем места, на которые будем прикручивать петли, замки, стойки опор и прочее.

На установленный каркас монтируем профилированный лист при помощи шурупов. Саморезы вкручиваем в нижнюю волну профилированного листа. Шурупы устанавливаем через одну волну.

Между собой профнастил стыкуем внахлест. Места стыка скрепляем при помощи заклепок. Планка, перекрывающая щель между створками устанавливается на саморезы. Деталь предварительно окрашивают.

Последующие этапы

Изготовление калитки

• Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
• С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
• Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
• Завариваем все детали конструкции.

Чертеж: размеры калитки из профнастила

• Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
• Затем калитку грунтуем и окрашиваем краской.
• При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
• С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
• Привариваем к опорным столбам петли и навешиваем на них калитку.
• Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.

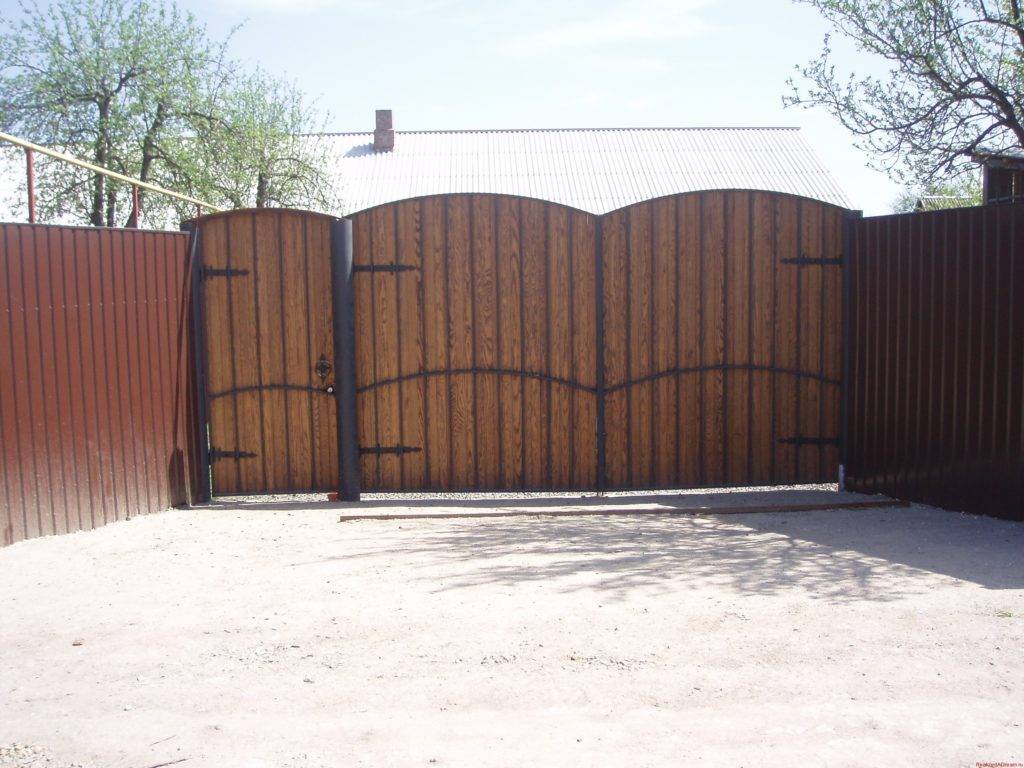

Ворота из профнастила с элементами ажурной ковки

Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.

Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.

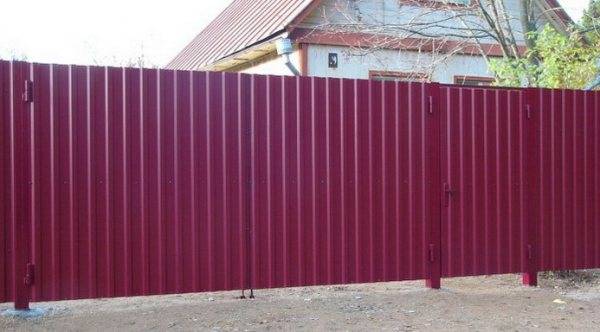

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Заключение

Профнастил — популярный материал для обшивки заборов, калиток и ворот. Он идеально подходит для распашных и откатных ворот. Первый вариант применяется чаще в силу своей простоты, однако ценители новых технологий предпочитают второй тип заборов. Каждый из них обладает определёнными преимуществами и недостатками.

Главное условие успешного монтажа любых ворот — правильно выполненные замеры и расчёты. Именно это поможет хозяину дома или профессиональному строителю создать оптимальные ворота. Ещё один важнейший нюанс — сделать крепкий каркас, поскольку рама — это основа всей конструкции.
