Ворота из труб: как правильно сварить ворота на забор из профильной трубы? Чертежи, поэтапная инструкция и особенности монтажа

Монтаж

Монтаж включает в себя установку, а также бетонирование стоек, на которых крепятся створки и консоли. По чертежу рассчитывается профиль каркаса, размечаются места крепления.

Распашные ворота из профнастила

Бюджетный и доступный для изготовления любителями вариант оформления въезда – распашные ворота из профлиста. Запорная конструкция получаются относительно легкой, но все равно для прочности устанавливается по 3 навеса на каждую стойку.

На видео подробно рассказывается, как сделать конструкцию с элементами ковки.

Стойки

На стойки выбирают материал, который выдержит вес створок. Их делают из профиля сечением 120х120 мм, закапывают в грунт на глубину 800–1000 мм. Чем тяжелее створки, тем глубже надо забивать опоры. Распашные конструкции требуют большей прочности, поскольку вся нагрузка идет на навесы, укрепленные на столбах.

Монтажный чертеж

Стойки из металла лучше устанавливать в ямы, засыпать их гравием и заливать бетоном. Тогда они гарантированно не наклонятся под тяжестью рамы и профнастила. Перед заливкой следует проверить точное расстояние между ними, зафиксировать строго вертикальное положение и закрепить распорками. В установленной опоре после заливки нужно разметить места крепления петель.

Каркас

Каркас проще всего собирать по эскизу в натуральный размер. Для этого:

1. Режется в размер профиль рамы. Укладывается на ровную площадку. Края прихватываются.
2. Проверяется диагональ.
3. Вырезаются и прихватываются распорки.
4. Варится весь каркас.
5. Подмечаются места навесов совместно со стойками. Привариваются ответные элементы.

Сваренная рама должна быть прямоугольной. Проверка диагонали обеспечит правильную форму.

Схема для изготовления каркаса своими руками

Обшивка

Забор и подвижные элементы ограды обшивают листами длиной 2 м с глубиной прожимки 8–10 мм. Предпочтительно горизонтальное расположение углублений. Крепится металлопрофиль саморезами к горизонтальным балкам каркаса. Если приваривать сваркой, то в местах нагрева выгорят декоративное и защитное покрытия. Лист потеряет вид и начнет быстро разрушаться в местах крепления. Шляпки винтов после установки створок подкрашиваются в цвет профиля.

Обшивку металлопрофилем удобнее делать на земле до установки каркаса на стойки. Нижний край выравнивается из расчета зазора в 50–300 мм. Калитка сначала обшивается, а затем навешивается.

Из ДПК

Откатные деревянные ворота с калиткой

Самостоятельно проще всего изготовить откатную модель с роликами внизу. Конструкция не требует монтажа консоли, рама имеет простую форму. Установить ворота откатные из дерева можно на стойки из балок и стальных труб со стороной квадрата 80 мм. Основная нагрузка направлена на направляющую под роликами.

Стойки

Стойки закапываются на глубину, равную 40–45 % высоты забора. Для этого достаточно выкопать яму глубиной 50 см. Под ролики для их перемещения при открывании делается фундамент. Выкапывается канава шириной 40–50 см. Она должна быть на 50 см длиннее секции. Ямы под стойки и канава засыпаются гравием, заливаются бетоном.

Откатная конструкция из дерева

На стойке со стороны направляющей устанавливается направляющее устройство. В него заводится верхняя горизонтальная балка рамы.

Изготовление и установка створок

Для сдвижных моделей делается рама из трубы размером 60х40 мм. Нижняя балка длиннее на размер, обеспечивающий движение створки в сторону: это примерно половина длины полотнища. На ней устанавливаются ролики и зубчатая рейка для автоматического открывания.

На даче

Труба малого сечения выполняет роль упора створки при закрывании. Устанавливаются косынки, распорки, фиксирующие раму. Монтируется верхняя направляющая планка. Рама обшивается досками с помощью саморезов.

Для калитки делается рама из труб 30х40 и 20х20 мм. Ее наружный размер должен входить в рамку из профиля 60х40 мм, меньшие трубы упираются друг в друга. Глубина их посадки просчитывается таким образом, чтобы рама калитки в закрытом состоянии была в одной плоскости с каркасом.

На одной стойке и раме двери помечаются места под навесы и задвижку. Фурнитура приваривается. После этого калитка обшивается деревом и навешивается.

Схема устройства фундамента

Виды самостоятельного исполнения калиток

Небольшая дверца для индивидуального входа и выхода с частного участка зачастую выполняется вместе с воротами, да разновидность материала практически одинаковая.

Кованое исполнение

Вариант обладает высокой прочностью, калитка выдержит натиск любой непогоды, а художественное исполнение выгодно подчеркнет индивидуальность вашего участка. Сегодня для исполнения задуманного доступны современные технологии, которые значительно повышают сроки эксплуатации. Кованая калитка — весьма трудоемкий процесс, требующий времени и больших финансовых вложений, но в результате внешний вид будет на зависть соседям.

Из профильного настила

Этот материал не пропускает шум с улицы, имеет широкий выбор цветового решения, покрытие устойчиво к воздействию осадков и температурных изменений не тускнеет от солнечных лучей, а соотношение качества и цены приятно удивит пользователей. Единственный недостаток — дребезжит при механическом воздействии, даже от птиц, чистящих перья, не говоря о сильных порывах ветра.

Закрытый сварной вариант

По желанию пользователя при помощи сварки калитка делается любой формы: в виде арки, круга, эллипса или стандартного прямоугольника, которая считается популярным видом входной дверцы на участок. Такие оригинальные изделия устанавливаются вместе с несущими столбами, но возможна приварка петель к уже существующим опорам.

Высота некоторых изделий достигает 2,1 м, а ширина — 0,75—1,0 м, там, где изначально была установлена узкая калитка, проход расширяется переносом столбов забора.

Калитки из 3D-сетки

Такие изделия выпускаются вместе с воротами или в одиночном варианте, но в аналогичном исполнении, как и весь забор. Крепится оригинальная композиция к забетонированному несущему столбу или прикрепляется к уже существующей опоре на фланцах. Преимущество этой конструкции заключается в высоких характеристиках исполнения и прочности, что оказывает положительное влияние на сроки эксплуатации.

Разметка под опоры и требуемые размеры

Чтобы провести монтаж столбов, стоит заняться точными измерениями. Главные показатели, с которыми придется определиться – ширина ворот, а также высота столбов и глубина, на которую они погружены в почву. Средний показатель ширины проема для распашных конструкций составляет 3- 4 м. Также ворота должны располагаться по линии забора.

Разметка места для ворот проводится достаточно просто:

• сначала отмечают положение одной опоры;
• затем от него отмеряют расстояние до второго столба с учетом необходимой ширины проема;
• после этого проводят установку второй опоры.

Вне зависимости от массы ворот опоры для них нельзя просто вбить в грунт. Для монтажа столбов потребуется их вкопать или забетонировать. Глубина, на которую помещают нижнюю часть столбов, должна быть не менее 1,5 м. Это необходимо, чтобы опоры не повело во время пучения грунта.

Если поместить столбы на небольшую глубину, почва их просто вытолкает вверх. В результате ворота могут перестать функционировать. Чтобы установить опорные конструкции, необходимо пробурить скважины, или выкопать ямы в отмеченных местах. Затем стоит поместить в них столбы и забетонировать. Диаметр ям должен ненамного превышать диаметр вкапываемых изделий. Это позволит сократить расход бетонной смеси и не разрыхлить грунт вокруг столбов. Чтобы разобраться, как правильно установить столбы, потребуется выполнить ряд подготовительных действий.

Варианты установки столбов для металлических ворот

Установка столбов для ворот — непростая работа. Если не владеть опытом правильной установки столбов для ворот, то результат будет плачевным. Столбы ворот со временем будут наклоняться, ворота будут подклинивать или вовсе перестанут нормально работать. Всего этого можно избежать. Что необходимо знать, перед тем как начать монтаж столбов для ворот.

Первое, это обратить внимание на материал столбов для ворот. Подходящим материалом будет являться толстостенный металлопрокат. Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб

Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот

Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб. Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот.

Второе, в конструкции металлических столбов для ворот должны в основании присутствовать нижние поперечины. В идеальном варианте, столб перед бетонировкой должен опираться на крестовину уголка 50, 63. А другая крестовина должна быть притоплена на 100 – 200 мм от поверхности земли. Длина поперечин крестовины варьируется от 500 мм до 1 метра.

Третье, это обязательная заливка бетоном основания металлических столбов для ворот. При этом столб для ворот нужно устанавливать на глубину не менее полутора метров, а где-то и больше. Все зависит от состава и свойств грунта, куда будут установлены столбы для ворот.

Четвертое, не пренебрегайте заливкой в столб для ворот, жидкого бетонного раствора. Это позволит сделать из пустотелой трубы прочный железобетонный столб с наружным армированием, достигая тем самым самой жесткой конструкции столба из возможных.

Пятое, надежнее, если фундамент столбов ворот, будет частью общего фундамента забора. И бетонирование при установке столбов для ворот будет осуществляться одновременно с общей заливкой фундамента.

Шестое, целесообразней предусмотреть дополнительное крепление между столбом ворот и забором в его верхней части. Если вы выкладываете забор из кирпича, то кирпичный столб внутри которого спрятан столб для ворот, должен быть дополнительно перевязан толстой металлической полосой с самим забором. Не редко случается так, что кирпичный столб от нагрузки ворот наклоняется и отрывается от кладки забора, образовывая трещину между ними.>

Седьмое, иногда, в сложных глинистых грунтах, невозможно установить столбы для ворот в строго вертикальном положении и надежно их зафиксировать. В этом случае, нужно использовать дополнительные верхние и нижние поперечины (перемычки) между столбами ворот. Нижняя перемычка выполняется из металла, аналогичному тому, что был использован на столбы для ворот, и закапывается в землю на глубину 300 – 400 мм. В дальнейшем, поверх нижней перемычки устраивается обычный проезд. Верхняя поперечина устанавливается по верхним окончаниям столбов ворот. Разумеется, что верхняя перемычка не добавит красоты и аккуратности воротам, но это вынужденная мера и очень эффективная. Верхнюю поперечину необходимо сделать съемной для обеспечения проезда при случае высокой машины или провоз крупногабаритного груза через ворота.

• Установка опорных столбов
• Изготовление створок ворот
• Установка створок на опорные столбы

Ворота, устанавливаемые при въезде на загородный участок, отличаются многообразием конструкций используемых материалов и имеют различную функциональность. К основным типам ворот для дач и загородных участков относятся подъемные, откатные и распашные. Наиболее распространены распашные ворота. По сравнению с другими видами они достаточно просты в монтаже и установка их менее затратна. Распашные ворота можно выполнить из различных материалов, оформить разнообразными декоративными элементами. Сборку и установку ворот такого типа можно провести самостоятельно.

На загородном участке возникает необходимость в установке ворот. Они повышают уровень Вашей безопасности и безусловно являются красивым дополнением к дому.

Его можно выполнить на бумаге или на экране компьютера. На этом этапе рассчитываются размеры сооружения, соответствующие условиям эксплуатации. Определяются конструктивные особенности устройства, перечень и количество необходимых материалов. На эскизе следует изобразить створки ворот в закрытом и открытом положениях для точного отображения размеров. Основные инструменты, которые понадобятся для работы: сварочный аппарат, болгарка, угольник, рулетка, строительный уровень.

Обшивка ворот

После того как все створки смонтированы и их работоспособность проверена, их нужно покрасить. Это защитит металл от коррозии и придаст красивый внешний вид. Обычно профильная труба хранится где попало и на ней присутствуют следы ржавчины. Чтобы нейтрализовать коррозию можно воспользоваться преобразователем ржавчины или грунтовкой, которую наносят на ржавчину. После того как грунтовка высохнет, каркас можно красить.

Обшивка ворот профнастилом не только быстро делается, но и обойдется намного дешевле, чем любой другой способ. Изготавливая ворота из профнастила своими руками, можно выбрать любой понравившийся цвет листов. Начинать обшивку нужно со стороны замка, так она будет выглядеть намного красивее. Если длины листа не хватает по высоте, то целые листы нужно крепить сверху, а резанные располагать внизу. Листы к раме крепятся при помощи саморезов со сверлом, а между собой соединяются при помощи заклепок.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

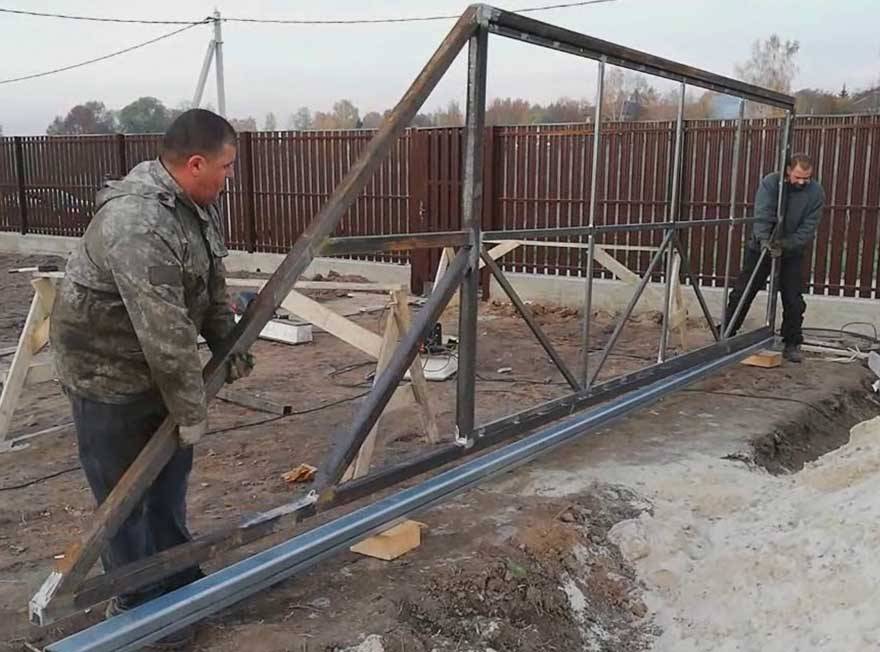

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Порядок сваривания створок

Весь процесс сварки занимает относительно немного времени и выполняется в соответствии с общей технологией этой работы. Прежде чем сваривать элементы сплошным швом, их предварительно прихватывают точечной сваркой. После чего проверяют точность размеров изготовленной детали. Если все сделано правильно, выполняют сварочный шов, который впоследствии зашлифовывают.

Сначала по углам сваривается рама или каркас ворот, при этом необходимо следить, чтобы обе створки находились в одной плоскости. Как вариант, сначала сваривают общий каркас, который впоследствии разрезают посередине. Такой подход гарантирует точность соблюдения требуемых размеров створок.

После изготовления рам их требуется усилить. Для этого на основной каркас привариваются дополнительные ребра жесткости из того же профиля, а на углы — треугольные металлические пластины.

Еще одним важным моментом является приваривание петель. Сначала половинки этих деталей крепят непосредственно на створки ворот. Надевают вторые половины и, приставив створку на требуемой высоте, приваривают нижнюю часть петель к опорам. Для выполнения этой работы лучше пригласить еще одного человека, который зафиксирует ворота в нужном положении во время прихватывания петель.

После выполнения всех сварочных работ и шлифовки швов готовый каркас покрывают защитным средством. Это может быть лак, мастика или краска. После чего можно приступать к обшивке рамы выбранным стройматериалом.

11 ответов на самые популярные женские вопросы о бюстгальтерах Познакомьтесь с подробными ответами на наиболее распространенные вопросы, связанные с женским бельем.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Как устанавливаются откатные ворота

Пошаговая инструкция по изготовлению воротного ограждения на столбчатом основании:

1. Подготавливают отверстия под боковые столбы. Глубина до 1,5-2 м, учитывают значение промерзания грунта. Забор будет установлен на ленточном фундаменте, для чего подготавливается траншея 0,5-1 м.
2. На дне формируется подушка из щебня и песка, материалы нужно утрамбовать.
3. Рядом с ленточным фундаментом предусматривается свайный или монолитно-каркасный фундамент под роликовые механизмы и электропривод.
4. Выполняется заливка цементным раствором. Фундамент под ролики должен изготавливаться так, чтобы его верхняя часть была вровень с поверхностью грунта.
5. Когда доходит очередь до столбов, их устанавливают еще до заливки цементным раствором подготовленной траншеи и отверстий.
6. На последнем этапе переходят к установке фурнитуры: улавливателей, монтажной пластины под ролики, направляющей для движения откатного полотна.

При подготовке траншеи, отверстий в грунте под столбы, а также на этапе крепления направляющей, роликов обязательно используют строительный уровень. Это позволит избежать перекосов. В результате движение откатной створки не будет ничем затруднено, а край полотна беспрепятственно войдет в улавливатели на противоположной стороне проема.

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента.  Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Вариант конструкции ворот

Обратите внимание на высоту забора и бетонирование столбов.. Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал

Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

Сварочный аппарат с электродами.
Болгарку, которая будет резать трубы на составляющие части в заданных размерах.
Важно не забыть дрель.
Измерительные инструменты, в том числе: рулетку, уголок, уровень.
Нужно запастись кругом для шлифования сварочных швов.
Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

Необходимые для работы инструменты

Для монтажа потребуется следующий набор инструментов:

• сварочный инверторный аппарат (с мощностью от 220 Вт);
• уровень, отвес (необходимо для выставления вертикальности опор);
• шуруповерт (необходим для крепежа листа к каркасу, дополнительно можно использовать заклепочную машину со стальными заклепками);
• болгарка для нарезки профильных труб и зачистки сварных швов;
• ножницы по металлу (используются для резки профнастила, для других материалов обшивки можно использовать пилу или электролобзик);
• лопата, ручной бур для копки ям под опоры.

Комплект материалов для установки будет включать в себя следующее:

• профлист или любой другой материал для обшивки створки (размеры створки и калитки вычисляются предварительно, они должны учитывать наличие опорных столбов и рамы);
• профильные трубы (для опорных столбов применяются квадратные трубы с сечением 80х80 или 60х60 мм, для каркаса – 40х40 мм, для усиливающих лаг – 20х20 мм);
• набор саморезов (можно дополнительно использовать стальные заклепки, если расчетные ветровые нагрузки большие);
• ручки, замки, петли;
• грунтовка, краска для защиты опор и рамы и сварных швов от коррозии.

Если для ворот будет использоваться обшивка в виде стальных листов, деревянных щитов или элементы ковки, профильные трубы надо брать с большим сечением – до 100х100 мм, а для каркаса – до 50х50 мм. В этом случае сечение перемычек составит 25х25 мм, этого будет достаточно для сборки прочной, долговечной конструкции, устойчивой к ветровым и снеговым нагрузкам.

При сборке каркаса с использованием сварки потребуются:

• сварочный инвертор;
• набор электродов;
• болгарка;
• уголок, рулетка и уровень;
• насадка-круг для шлифовки сварных швов;
• маска, перчатки для защиты во время работы;
• кисти и валики для обработки поверхности после сварки.

Виды констукций

В зависимости от технологии изготовления ворота разделяют на сварные и модульные.

Сварные входные конструкции можно отнести к самым надёжным и наименее затратным вариантам. В данном случае монтируют, подгоняют и соединяют секции ворот непосредственно во время установки. Сварочные работы в этом случае, пожалуй, единственный сложный момент.

Вариант сварной конструкции

Второй вариант ворот — это сборные конструкции. Их собирают из отдельных частей прямо на территории. Сварочные работы для такого забора не понадобятся. Секции забора и воро крепятся специальными хомутами.

Вариант модульной конструкции

Различные модели и дизайнерские решения, представленные на рынке, позволяют соорудить весьма достойное ограждение и ворота дачного участка.

Монтаж конструкции

Ворота из металлопрофиля отличаются надежностью. Они прослужат длительное время, если при монтаже соблюдены не допущено ошибок:

1. Приобретенный металл нарезается с помощью болгарки по предварительно созданным эскизам. Рекомендуется заготовить материал в количестве, на пару метров превышающем предварительные подсчеты.
2. Металлопрофильный срез обязательно зачищается шлифовальным инструментом. Таким способом устраняются появившиеся зазубрины и сколы. Участки со ржавчиной также тщательно обрабатываются. Таким способом продлевается эксплуатационный срок каркаса, облегчается его монтаж.
3. Грунтовые работы. Под опорные столбы предварительно готовятся ямы. Их диаметр должен превышать обхват трубы примерно на 10 см. Глубина ямы должна быть не менее 1 м. Для усиленного крепежа опор в выкопанные углубления помещается песок со щебнем, все это заливается бетонным раствором.
4. Проведение сварочных мероприятий. Нарезанные металлические фрагменты собираются в единое изделие. Работа выполняется с одного из углов, предполагает создание цельной прочной рамы. Точность углов определяется посредством уровня. Недопустимо наличие даже минимального перекоса.
5. На готовом каркасе отчетливо просматриваются швы. Их необходимо обработать надлежащим образом, придав конструкции законченный вид и обеспечив защиту окружающих от травмирования острыми краями, заусенцами.
6. Далее устанавливается крепеж. На раму со створками и опорные столбы напаиваются петли, на которые и насаживаются готовые ворота.
7. При необходимости каркасная конструкция окрашивается. Перед этим рабочая поверхность зачищается и обезжиривается.

Расчёт материалов

Подсчитывается количество труб и денег только после окончания работы с чертежом и выбора «ингредиентов», которые будут использованы при создании ворот.

Для опор подходит профиль с сечением 100×100 мм. Это прочное изделие, которое отлично справится с тем, чтобы долгое время стойко переносить большие нагрузки. В качестве материалов для каркаса или рамы подходят трубы с сечением 40×40 или 50×50 мм.

Основа для перемычек может быть из стального прута или куска трубы, причём тут следует обращать внимание на качество и плотность стали. Сечение обычно подбирают 40×20 мм

Нельзя забывать, что тип ворот, который был выбран, оказывает прямое влияние на количество материалов и их необходимую прочность. Из профильной трубы можно сделать такие ворота:

• ажурные;
• с обшивкой из деревянной доски;
• с обшивкой из профлиста;
• кованые;
• решётчатые.

Соответственно, профтрубы будут выбраны, в зависимости от целевого назначения и величины нагрузки.

Ворота выбирают, исходя не только из личных предпочтений или денежной стоимости, если речь идёт о сборке своими руками. Ещё один важный критерий — это навыки человека. Если не получается сварить ворота своими руками, лучше отказаться от раздвижных ворот, сделав выбор в пользу распашного типа, который практически не требует сварочных швов.

С учётом всех вышеперечисленных факторов подсчитывается максимальное количество материалов, расходы на оборудование и дополнительные системы, которые будут установлены для повышения безопасности жилья. К примеру, систему автоматического, дистанционного управления воротами. Это значительно сэкономит время, силы и повысит презентабельность.

По габаритам конструкция ворот должна быть универсальной, чтобы любая машина смогла спокойно проехать. Минимальная ширина проёма обычно равняется трём метрам. Такое расстояние позволяет проезжать через ворота не только легковым, но и грузовым машинам.

Такое же правило касается и калиток, которые должны соответствовать ширине от 0,75 до 1 метра. Это позволяет заходить спокойно людям с любыми габаритами или сумками. Высота ворот позволяет обезопасить дом от проникновения или лишних взглядов. Стандартная высота ворот из профтрубы — 1,6 м, но многие предпочитают делать конструкцию высотой 2−2,5 метра.

Необходимые инструменты

Независимо от габаритов или типа выбранной конструкции, необходимы такие инструменты:

• молоток;
• строительный уголок;
• мощная дрель;
• набор электродов;
• строительный уровень;
• болгарка и шлифовальная машина;
• кисточки;
• отрезные и шлифовальные диски;
• цемент, песок, бутовый камень;
• сварочный аппарат;
• прочный замок;
• петли;
• краска;
• саморезы;
• грунтовка для металла;
• элементы для декора конструкции.

Это лишь перечень основных инструментов и материалов. Остальные детали добавляют специалисты во время сборки ворот, в зависимости от личных предпочтений, опыта и фантазии.

Выбор материала для изготовления ворот и набор необходимых инструментов

Ворота очень удобно и выгодно делать из профлиста, чему есть мотивированные объяснения:

• Материал отличается достаточной прочностью.
• Профлист не обладает значительным весом, что позволит исключить деформацию и провисание створок ворот и калиток.
• Возведение фундамента при устройстве ворот выполняется только под отдельно стоящие опорные столбы.
• Ворота из металлического профиля служат надёжной защитой территории от несанкционированных проникновений, защищают участок от любопытных взглядов и надежно разграничивают территорию.

Ворота из профлиста

• Профиль из металла имеет доступную стоимость.
• Монтаж ворот из профлиста легко осуществить своими руками.

Для изготовления ворот потребуются строительные материалы, которые необходимо приобрести заранее. Итак, для выполнения работ потребуются:

1. Труба металлическая профильная для опорных столбов ворот размером 100 х 100 мм.
2. Труба размером 50 х 50 мм для изготовления каркаса створок.
3. Труба 40 х 22 мм для изготовления подкосов и перемычек, которые обеспечивают жесткость и устойчивость створок.
4. Профильный металлический лист для устройства обшивки ворот.
5. Крепежные метизы.
6. Фурнитура (петли и накладки), запорные механизмы (крючки, щеколды, защелки, замки).
7. Отделочные материалы (если будет производиться окраска ворот).
8. Роликовые механизмы – если предусматривается изготовление откатных створок.

Каркас ворот

При изготовлении ворот необходимо использовать следующий инструмент:

1. Сварочный автомат и электроды к нему.
2. Болгарка.
3. Дрель электрическая с набором сверл.
4. Рулетка.
5. Строительный уровень.
6. Уголок.
7. Молоток.
8. Краскопульт, малярные кисти или валики.

Схема: ворота из трубы

Что важно знать о самостоятельном изготовлении ворот?

Окончательный результат во многом зависит от нескольких аспектов:

• удачный выбор дизайна ворот;
• грамотно сделанный чертеж (эскиз);
• качественный металл;
• хорошая фурнитура.

Самодельные ворота на металлическом каркасе изготавливают для гаража и на въезде во двор. В идеале, они должны быть выполнены в едином ключе. Даже простой дизайн, выполненный аккуратно, будет гармонировать, когда двое ворот похожи и окрашены одной и той же краской. Даже если одни ворота раздвижные, другие – распашные, но с похожей отделкой, это смотрится эстетично. Хотя они разные конструктивно, в закрытом виде смотрятся как одинаковые.

На въезде во двор можно установить откатные ворота, если для распашных недостаточно места

Изготовление ворот из профильных труб своими руками – трудоемкий процесс, предполагающий транспортировку, резку и сварку металла. Отдельно придется заниматься вкапыванием столбов. Важный момент – входные ворота лучше делать с калиткой, закрывающейся автономно, ею придется пользоваться чаще, чем воротами. Не стоит всё делать наспех, примитивно – ворота должны служить долгое время.

Дополнительные этапы

Далее идут вспомогательные этапы изготовления металлических гаражных ворот своими руками:

1. Конструкция выравнивается по вертикали и горизонтали, после чего сваривается. Направляющие следует располагать таким образом, чтобы оставался небольшой зазор для свободного хода створок. Это будет обрешетка, к которой будет крепиться металлическое полотно.
2. Далее следует приварка силовых петель.
3. Последним этапом является утепление гаража. В качестве утеплителя может применяться прозрачный пластик либо брезент. Эти материалы могут устанавливаться на внутреннюю часть створок по принципу жалюзи. Если необходимо более серьезное утепление, следует использовать стекловату либо пенополистирол.

Для надежности засова рекомендуется, кроме стандартного замка, использовать вертикальный штырь.
