Типы и их особенности
Типы ворот различаются в зависимости от материалов, из которых они изготавливаются, и размеров. При достаточном опыте человек может самостоятельно их построить, хотя многие все равно выбирают более простой вариант – обратиться к специалистам. Также существует и иной вариант – приобретение всех требуемых комплектующих, из которых можно построить гараж любого вида.
Автоматические
Это самые распространенные виды гаражных ворот, которые получили свою популярность благодаря несоизмеримому удобству, по сравнению с механическими аналогами. Кроме практичности, автоматические ворота не позволяют проникнуть третьим лицам в помещение вовсе, поэтому их часто устанавливают на закрытых территориях для обеспечения максимальной безопасности. Большим спросом пользуются немецкие модели, отличающиеся своим высоким качеством.
Кроме того, что автоматические ворота отлично выполняют свое прямое предназначение, есть и ряд других плюсов:
- низкая теплопроводность, что позволяет поддерживать высокую температуру в помещении;
- благодаря компактной конструкции сохраняется площадь помещения;
- эстетичность.
Механические
Главный недостаток – отсутствие автоматической составляющей. То есть владельцу придется самостоятельно открывать и закрывать их. Несмотря на недостатки, такие ворота также довольно популярны у тех, кто не желает переплачивать, ведь цена намного ниже автоматических аналогов. Можно приобрести как вертикальные, так и горизонтальные модели. Всегда есть возможность оснастить конструкцию автоматическим механизмом. Популярностью пользуются ворота немецкого производства.
Важно! Стоит приобретать автоматические механизмы лишь европейских производителей, так как неизвестные китайские бренды не смогут обеспечить производство качественных товаров. К тому же механизмы популярных брендов намного легче починить благодаря наличию оригинальных деталей, доступных в любой хорошей мастерской
Установка своими руками
Если вы решили самостоятельно установить откатные ворота, то вам понадобятся следующие инструменты:
- Лопата;
- Сварочный аппарат;
- Лом;
- Рулетка;
- Уровень;
- Молоток;
- Дрель (запаситесь сверлами по металлу);
- Болгарка.
Полотно раздвижных ворот нужно устанавливать вдоль забора. Заранее позаботьтесь о свободном пространстве для откатки створки. Для этого рекомендуется приготовить подробный чертеж будущей конструкции. Купите все необходимые материалы в специализированных магазинах и приступайте к монтажным работам.
Для начала изготовьте и установите столбы. Можно использовать простые бетонные варианты, прочную металлическую трубу или деревянные бруски. Специалисты рекомендуют бетонировать данные детали, чтобы они были более устойчивыми и надежными.
Теперь можно переходить к укладке фундамента. Его следует разместить вдоль забора и качественно забетонировать. Для этого необходимо подготовить траншею с глубиной около 1 м и шириной не меньше 0,5 м.
Далее следует заняться изготовлением металлической части откатных ворот. Для этого пригодится металлический швеллер (его ширина должна составлять 14-15 см, а длина должна равняться длине фундамента). После этого к швеллеру нужно приварить небольшие ножки из металла диаметром 13 мм. Затем металлическую часть необходимо уложить в выкопанную траншею (ножками вниз) и забетонировать.
Теперь нужно подождать неделю до того момента, пока бетон полностью не высохнет. Это время не стоит терять зря – лучше заняться изготовлением откатных ворот.
Еще одним важным этапом является сварка и покраска щита. Сначала при помощи болгарки необходимо удалить с металлических оснований следы коррозии (если таковые имеются), а также заметные масляные следы. После этого материал нужно обезжирить (для этого подойдет бензин). Далее следует нанести специальную грунтовку с антикоррозийными свойствами и оставить конструкцию до полного высыхания.
После нанесения и высыхания грунтовки можно переходить к процессу варки рамы. Для этого пригодится рельс с длиной в 6 м. Его нужно положить так, чтобы разрез смотрел вниз. Затем к нему следует приварить профильную трубу. Ее размер должен составлять 60х30х2 мм. Далее на эту трубу устанавливаются вертикальные стойки и так же привариваются. Эти детали должны иметь аналогичный размер.
Не забудьте о последнем, но не менее важном штрихе – варите внутреннюю трубу с размером 40х20х2. В завершении необходимо обработать и зашлифовать получившиеся швы, чтобы конструкция выглядела аккуратно, а потом нанести на готовое полотно еще один слой грунтовки. Щит можно красить при помощи обычной кисти, но лучше пользоваться специальным краскопультом
Тогда весь процесс займет меньше времени, а результат вас обязательно порадует. После того, как краска полностью высохнет, следует обшить основу деревом, пластиковым листом или профнастилом
Щит можно красить при помощи обычной кисти, но лучше пользоваться специальным краскопультом. Тогда весь процесс займет меньше времени, а результат вас обязательно порадует. После того, как краска полностью высохнет, следует обшить основу деревом, пластиковым листом или профнастилом.
Теперь можно переходить к установке механизма ворот. Роликовую систему нужно установить на швеллер. Закрепление этой детали происходит с помощью боковой части. Затем роликовую систему укладывают на специальные тележки. После этого полотно следует установить вдоль забора и приварить. Что касается улавливателей и подвижных роликов, то их следует закрепить на несущих столбах. Для фиксации этих деталей можно использовать сварку, дюбели или хомуты.
Управление воротами может происходить с помощью автоматической системы. Ее вполне можно собрать своими руками. Более того, такая работа позволит сэкономить деньги, поскольку собственноручный сбор автоматики обойдется намного дешевле, чем покупка готовой системы. Но не думайте, что изготовить свою автоматику будет просто. Для этого понадобится немало усилий и свободного времени.
Ворота откатные
Устанавливаются в гараже при наличии свободного места в том направлении, куда сдвигаются ворота, равной величине створки.
Створка таких ворот откатывается в сторону при помощи роликовой системы. Ворота монтируются как с внешней, так и с внутренней стороны гаража. Полотно ворот производится из анодированных алюминиевых профилей, которые покрывают порошковой эмалью. Все металлические детали конструкции ворот покрыты не менее, чем 20 мкм слоем цинка.
Откатные ворота можно отделать деревом, однако, оно долго будет служить только в условиях сухого климата без резких перепадов температур. Ворота могут быть и решетчатыми: прутья делают, обычно из профильной трубы (20х20 мм – 80х80 мм).
Достоинства:
- Экономят пространство перед гаражом;
- Нет необходимости расчистки снега перед въездом в гараж;
- Прочность, устойчивость.
Недостатки:
Требуют дополнительной длины стены гаража для отъезжающей створки. Участок в длину должен быть не менее, чем в полтора раза больше ширины проема. То есть, при ширине проема 3 м, длина стены гаража должна быть не менее 5 м.
Стоимость откатных гаражных ворот при высоте 2 м и ширине 3 м: от 1 тыс.дол.
Энергоэффективность секционных ворот – как сэкономить деньги?
Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.
Конструкция сэндвич-панелей и толщина полотна
Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.
Ворота панорамного типа
Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».
У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.
Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.
Структура секции ворот Alutech
Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.
Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра
В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука
Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом
Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.
секционные ворота
Защита от защемления пальцев
Сопоставление секционных ворот со строительными материалами разной толщины
Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.
Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже
Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.
Эффективная теплоизоляция, сравнимая с кирпичной стеной
Много ли электричества расходуется?
Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.
Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется
Распашные ворота для гаража
Традиционная конструкция ворот гаража, которую легко установить своими руками, утеплить недорогими материалами и провести самостоятельный ремонт при поломке. Распашные ворота для гаража состоят из мощной металлической рамы и двух створок. Створки могут быть выполнены из разных материалов:
- обрезная доска – требуется обработка антипиренами от возгорания и внешняя защита от влажности;
- листовая сталь – надежный и долговечный материал, требует ежегодной обработки от коррозии, можно утеплить минеральной ватой и пенопластом. Такая конструкция гаражных ворот имеет большой вес и несет нагрузку на стены и фундамент постройки;
- профилированные металлические листы с защитным покрытием;
- створка ворот из сэндвич-панели с утеплителем – универсальный вариант для гаража из любых материалов, герметично защищает помещение от холода, влаги и перепадов температур;
- кованые створки ворот (заводская ковка и эксклюзивные авторские варианты) – стоит дорого, требуется дополнительное утепление.
В чем основные достоинства распашных створок гаражных ворот:
- при наличии сварочного аппарата можно не только самостоятельно установить ворота, но и модернизировать конструкцию;
- если установить надежные запоры, то это один из самых надежных вариантов защиты гаража от взлома;
- створка ворот из любого материала довольно просто утепляется пенопластом;
- есть возможность установить автоматику;
- ремонт не требует больших затрат;
- обслуживание сводится к регулярной смазке петель и обработке створок антикоррозийными составами от ржавчины;
- есть возможность установить надежные запоры и замки.
Преимуществ у таких гаражных ворот много, поэтому до сих пор распашные ворота – лидер среди всех остальных вариантов конструкций. А в чем недостатки:
- основной недостаток – требуется место перед гаражом и по бокам для открытия, створка ворот – минимум 1.5 метра. Поэтому надо сбоку минимум полтора метра и перед гаражом – два;
- неудобно открывать большие створки ворот;
- обязательно нужно дополнительное утепление и установка прокладок для полной герметизации проема;
- распашные ворота нельзя установить в проем, который больше, чем шесть метров – петли не выдерживают тяжести створки, более чем три метра. Происходит перекручивание каркаса створки при большей длине полотна.
Но, этот тип гаражных ворот модернизирован и несколько видоизменен с сохранением всех положительных параметров и устранением недостатков – это подъемно-поворотные ворота.
Обзор материалов

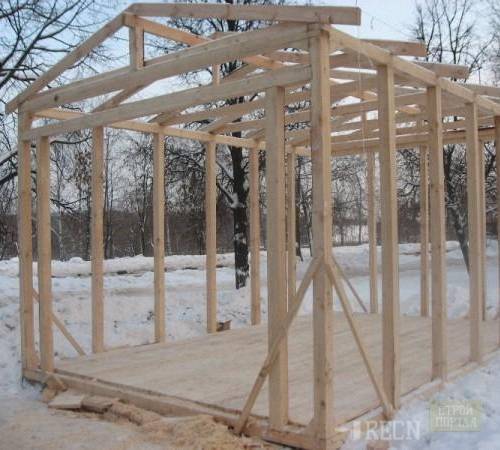

Перед тем, как построить деревянный гараж, необходимо детально разобраться в сортах древесины, которая наилучшим образом подойдет под климатические условия и выбранный проект.
1. Деревянный брус. Бывает, как цельный, так и клееный.
- цельные брусья изготавливаются из ствола дерева. Это определяет высокую стоимость материала от 6000 р. до 10000 р. за куб. Еще один фактор, влияющий на стоимость – тип обработки: профилированная и непрофилированная. Непрофилированные изделия потребуют дальнейшей обработки в домашних условиях. Они имеют необработанную поверхность, как следствие, повышается расход лакокрасочных материалов, минимум в три раза. Кроме того, в процессе подгонки и подрезки, непрофилированные брусья достаточно часто дают трещины, которые потом необходимо шпатлевать. Профилированный вариант лишен этих недостатков;
- клееные брусья делятся на профилированные и листовые. Процесс производства клееных брусьев еще дороже. Поэтому куб обычного клееного бруса обойдется в 17000 р., а листового – в 36000 р. Оба варианта представляют собой склеенные между собой деревянный полотна. Для стандартного бруса ширина пролета составляет от 2 до 5 см, для листового – 0,5-0,7 см. При всех достоинствах цельного бревна, клееный брус не подвержен деформации, не изменяет геометрию и не нуждается в дополнительных опорах. Тем не менее, целесообразность его использования для строительства гаража, в первую очередь зависит от бюджета.
2. Деревянная доска. Самый распространенный и недорогой вариант – сосна. Тем не менее, этот материал крайне капризен, сильно подвержен механическому воздействию, легко впитывает влагу и меняет геометрию на протяжении всего календарного года, что негативно сказывается на креплениях. Теми же минусами обладают пихта и ель. К числу пригодных для строительства пород дерева эксперты относят:
- дуб, пожалуй, самый прочный и надежный материал. Из недостатков — крайне плохо обрабатывается в связи с высокой прочностью древесины. Поэтому распиловку лучше заказать у поставщика. Стоимость от 8000 р. за куб;
- бук, удобный и практичный. Имеет приятный натуральный цвет и достаточно прост в обработке. Стоимость от 3000 р. за куб;
- ольха, главное преимущество — высокая влагоустойчивость и возможность имитации ценных пород дерева. Стоимость от 2500 р. за куб;
- лиственница подходит тем, кто живет в регионах с обильными атмосферными осадками. Дерево не подвержено гниению даже в условиях сверхвысокой постоянной влажности. Стоимость от 10000 р. за куб.
Для большинства регионов идеально подойдет ольха, но в северных и дальневосточных областях лучше использовать дуб, который более устойчив к низким температурам и менее прихотлив в уходе.
Виды гаражных ворот
Гаражные ворота должны быть сделаны из прочного материала
Гаражные ворота подвергаются воздействию механического характера. Они ежедневно закрываются и открываются. Механизм устройств постоянно модифицируется. Качественный продукт не утрачивает своих характеристик при любых погодных условиях.
К основным категориям устройств относят:
- откидные (подъемно-поворотные);
- раскладные (подъемно-секционные);
- роллетные (рулонные);
- двустворчатые распашные.
Все виды ворот для гаража обладают своими плюсами и минусами. Выбор изделия следует осуществлять исходя из личных запросов.

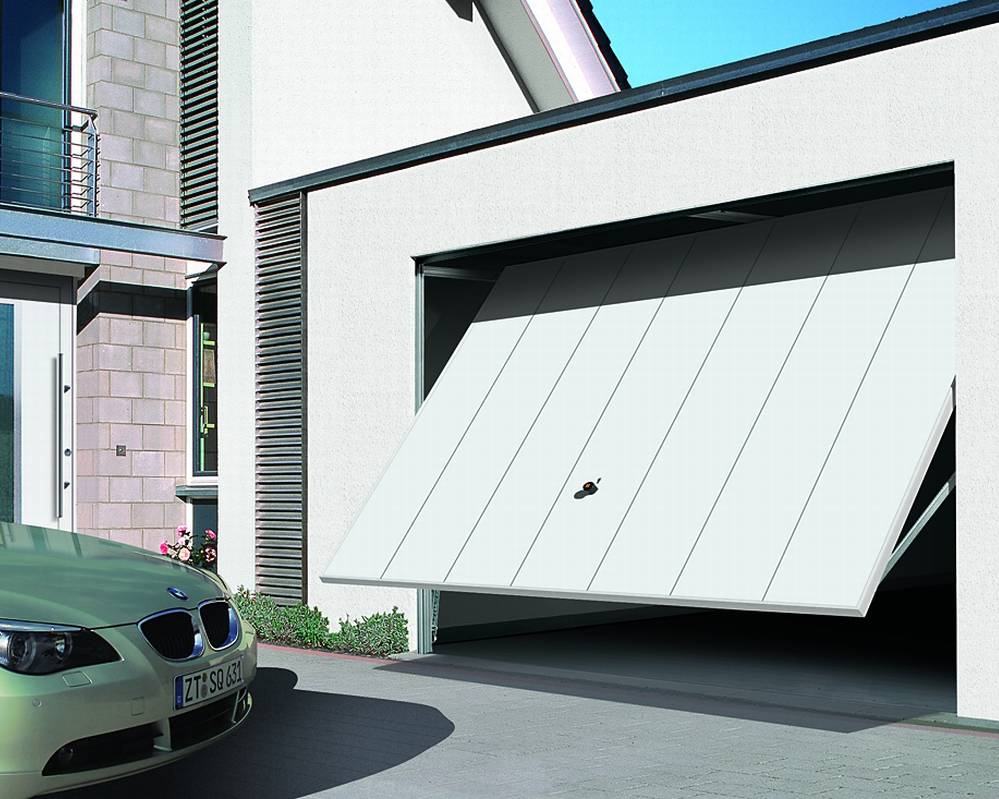

Откидные (подъемно-поворотные)
Откидные гаражные ворота
Этот вид чаще используется для частных гаражей. Применим и для промышленных помещений. Изделие обладает множеством положительных характеристик:
- повышенная устойчивость к взлому;
- защита от ржавления (основу составляет оцинкованный металл, покрытый порошковой эмалью);
- применимость механизма для двойных гаражей;
- легкое открытие вручную.
Направляющие ролики механизма способствуют передвижению защитной створки в вертикальном и горизонтальном направлении. В открытой позиции ворота принимают горизонтальное положение под потолком и не занимают пространства перед гаражом.
Раскладные (подъемно-секционные)
Главной особенностью подъемных секционных устройств является открывание, не требующее дополнительного свободного места. Поставить машину можно впритык. Такие конструкции монтируются в гараж с прямым и косым въездом. Устройство включает несколько секций, которые могут складываться. Поврежденная панель подлежит замене. Подъемные конструкции обладают преимуществами перед листами из металла.
Роллетные (рулонные)
Роллетные гаражные ворота
Этот вид считается инновационным. Рулонная конструкция включает полосы из стали, которые объединены в гибкое полотно. При открытии оно наматывается на вал. Это позволяет машине подъехать к гаражу вплотную.
Единственным ограничением является толщина полос. Ее показатель не должен превышать 25 мм, так как это затрудняет их использование в гаражах с высокими проемами.

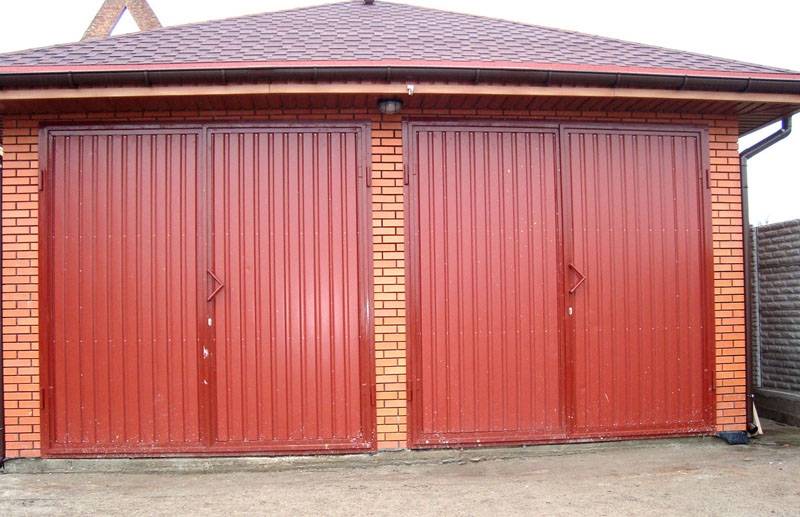

Двустворчатые распашные
Эта разновидность подходит для разных конструкций. Распашной вид как бы поделен пополам, так как предполагает наличие двух створок. Их основу составляет жесткий каркас. Створки закрепляются к столбам по бокам или к проему посредством петель. Ворота с легкостью подгоняются под любой размер проема. Они могут открываться как внутрь, так и наружу.
