Как связать арматуру
Из всего многообразия армированных сеток и каркасов, используется несколько методов их соединения. Вязка — это самый простой способ соединения.
- Проволоку длиной 25-50 см перегнуть пополам;
- Пропустить петлю в месте соединения и прихватить крючком;
- С помощью крючка закрутить петлю вокруг другого конца проволоки.
Арматурные стержни связывают специально предназначенной проволокой так, чтобы стороны квадратных ячеек были равны 30-40 сантиметров. Вяжется горизонтально к вертикально стоящему стержню на 10-15 см от дна траншеи. Горизонтальная арматура проходит сплошной линией с нахлестом снизу и сверху.
Иногда на небольших нагрузках используется сварка, но сварочные работы имеют недостатки:
- Сварка может уменьшить прочность конструкции;
- Из-за увеличивающейся жесткости каркаса могут нарушиться соединения.
- Армированное изделие не подлежит сварке, если его размер в диаметре превышают 20 мм;
- Приходится нанимать и оплачивать работу сварщика. Соответственно, увеличиваются денежные расходы.
Конструкция обвязывается через каждый метр. Делаются квадраты с высокими арматурными стержнями, чтобы каркас опалубки был прочно обвязан и хорошо заармирован. Стеклопластик связывается пластиковыми хомутами. В работе надо иметь терпение.
В остальном — процесс не представляет особой сложности.

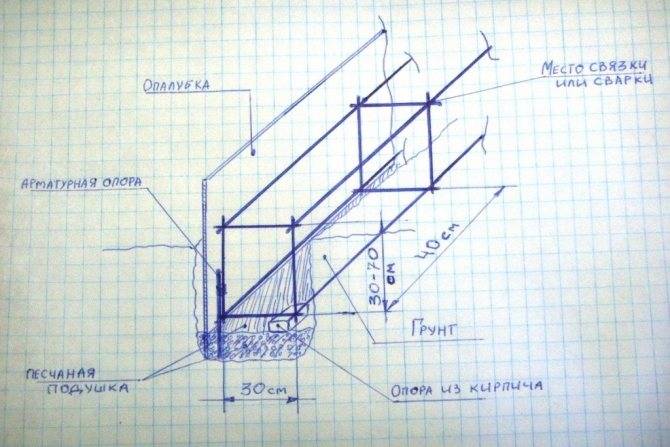

Пошаговая инструкция как сделать арматурный каркас для фундамента своими руками
Подготовка котлована и расшивка – процесс ответственный. Армирование играет одну из самых важных ролей здесь. Для того чтобы все сделать правильно, конструкция была максимально прочной и связанной, необходимо выполнить все согласно нижеследующей инструкции.
>Шаг 1:Выставляем опалубку.
Перед тем как вязать арматуру для фундамента, нужно подготовить для нее место. Сначала вырываем яму необходимой величины, преимущественно 40 сантиметров шириной (для дома) и глубиной от 90 сантиметров, в зависимости от веса будущей конструкции и особенностей почвы. Далее устанавливаем по углам деревянные брусья 50х50 мм, к которым прибиваем продольные доски. Поднимаем фундамент и переводим его плавно в цоколь.
>Шаг 2:Устанавливаем вертикальные опоры для металлических каркасов.
Первым делом нужно выставить вертикали, к которым будут привязываться горизонтальные арматурные пояса, а затем уже поперечины. Предположим, что фундамент будет иметь 4 угла – наиболее простая конструкция. Тогда в каждом углу нужно отступить по 6 сантиметров от внутренней и внешней стенки, после чего отметить место и забить прут, выровнять по отвесу.
>Шаг 3:Прикручиваем горизонтальную рамку.
Как правило, это 2 параллельные прямые, которые приматываются обычной вязальной проволокой
Важно: нельзя приваривать их к вертикалям и поперечинам, так как высокая температура существенно ухудшит их физико-механические свойства
>Шаг 4:Прикручиваем поперечины.
Сделать это можно вручную или при помощи специальных вязальных пистолетов, которые существенно упростят работу. Шаг поперечин должен быть не менее 40 сантиметров, лучше всего – 60-65 см. Помните, что сильно густая сетка не является гарантией высокой прочности. Нам нужно только придать бетону гибкость и устранить риски просадки.
>Шаг 5:Укрепляем.
Первым делом укрепляем углы Г-образными и П-образными элементами, делаем косые распорки между нижней обвязкой и верхними параллельными элементами. Стороны можно дополнить косыми между параллелями, установить продольные ветки от верхнего угла одного края, до нижнего с другого края.
Подготовка территории
Пред началом работ необходимо провести процедуру подготовки земельного участка. Для этого следует провести следующие действия:
- Разметка участка
- Вбивание колышков по периметру
- Натягивание шнура
- Строительство траншеи. Оптимальная глубина 110-150 см
- Установка опорных через каждые 3-4 метра
- Строительство опалубки с каждой стороны основания высотой 15-20 см
- Установка арматуры
- Укрепление арматуры при помощи столбов и прочих инструментов для опор. Это могут быть кирпичи, металлические трубы, столбы. Их обязательно следует обработать антисептическим раствором. Укрепления устанавливаются в почву на глубину 1 метр
Расчет арматуры для ленточного фундамента
Чтобы понять, сколько точно нужно купить арматуры можно произвести расчет.
Проиллюстрировать его проще на примере.
Предположим, что нам нужен фундамент для дома размером 6х6 метров.
При этом предполагается обустроить одну капитальную внутреннюю стену. Ее длина 6 метров.
Следует учесть, что максимальная длина арматуры обычно
составляет от 6 до 12 м.п. Теоретически это удобно, учитывая, что наш дом
длиной 6 м. Но, монтаж арматуры по углам предполагает обязательное закругление
прута. Делается это с целью уменьшения нагрузки на место крепления. Поэтому,
для понимания механизма расчета предположим, что у нас будет одно удлинение
прута на каждую единицу. Длина нахлеста составит 1 м.п.

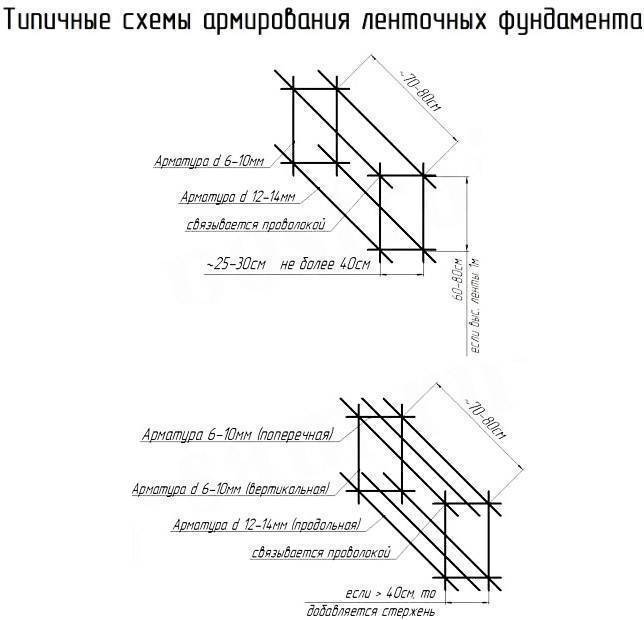

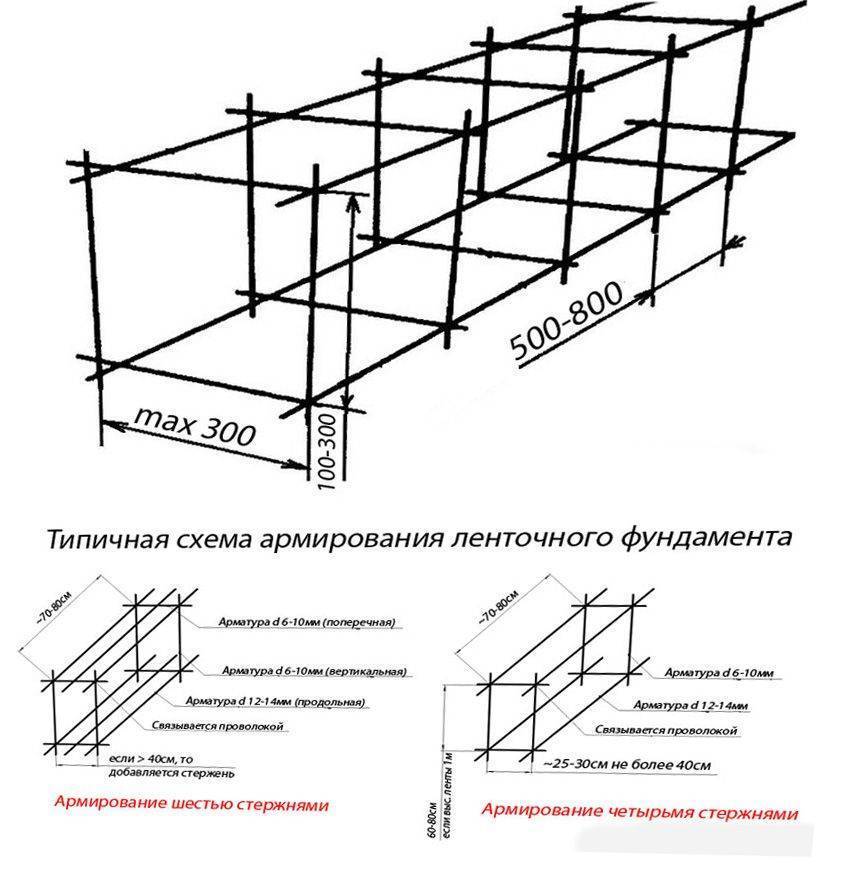

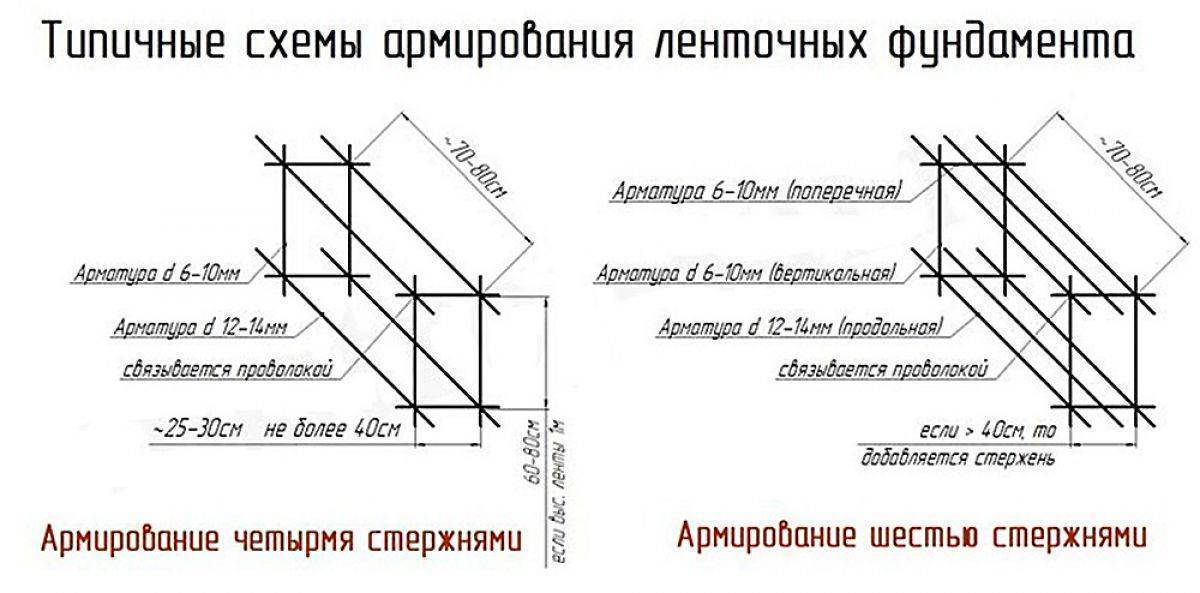

Схема армокаркас для ленточного фундаментаПри армировании ленточного фундамента (устройство каркаса)
следует учесть, что арматура связывается в два яруса, т.е. нам понадобится 4
продольных ребристых прута арматуры класса не ниже А3.
Совет.
Для ленточного фундамента, в обязательном порядке,
делают 2 арматурные сетки (ярусы). Верхняя сетка предотвратит появление
разрывов ленты фундамента при его пучении, а нижняя – в процессе усадки грунта.
Количество поперечных стержней и проволоки для связывания
будет обосновано по ходу расчетов.
В качестве поперечных прутков можно использовать
арматуру класса А1 (гладкая). Она ниже по стоимости.
Пример расчета количества арматуры для фундамента дома 6х6:
Расчет периметра здания
(6+6)*2 = 24 м
Расчет общей длины фундамента с учетом внутренней стены
24*6 = 30 м
Расчет общей длины арматуры (2 яруса – это 4 прута)
30*4 = 120 м
Расчет количества соединений
4*5 = 20 м арматуры дополнительно (из расчета 1м на
нахлест).
Где, 4 – количество прутьев на одну стену,
5 – количество
стен – четыре наружных и одна внутренняя.
Расчет общего количества арматуры
120+20 = 140 м
При этом вы можете использовать ребристый стержень, тогда
полученное количество нужно будет прибавить к общей потребности в арматуре (140
м.). А можете отдать предпочтение гладкому, тогда его погонаж будет отмечен
отдельно.
Для понимания мы посчитаем гладкий прут (8 мм).
Расстояние между перемычками не должно превышать 500 мм
(полметра). Теперь, разделим длину фундамента (общую) на 0,5 метра и узнаем
число армировочных колец (кольцеобразных поперечных соединений каркаса).
Учитывая размеры решетки армокаркаса (500х250 мм) – расчет
стержня для перемычек будет произведен следующим образом:
Т.к. при отрезании перемычек также возможны отходы следует
добавить еще 5-10 % на возможные отходы. Тогда:
Если бы использовали одинаковый прут для продольных и
поперечных работ его длина составила бы:
У нас получилось 20 продольных соединений (из предположения,
что каждый длинный прут будет иметь одно соединение), тогда у нас есть 20 мест
для связки.
Для связки используется проволока длинной не менее 200 мм.
Тогда метраж вязальной проволоки будет равен
Кроме того, у нас есть 60 армировочных кольца по 4 связки в
каждом, это значит:
Можно использовать 240 пластиковых хомутов
А можно проволоку, длина которой составит:
Итого, нам понадобится проволоки
Итого, расход арматуры на фундамент 6/6:
- 140 м – продольной ребристой арматуры;
- 95 м – гладкой арматуры для перемычек;
- 484 м – проволоки для вязания или 240 пластиковых хомутика.
Расчет стоимости армирующих материалов
- хомутики продаются поштучно.
- арматура на вес. Для этого полученную длину нужно умножить
на вес одного погонного метра (данные приведены в таблице выше) и умножить на
стоимость одной тонны металла.
Полезно знать.
Пластиковая арматура продается метрами
погонными – примерно 11-13 руб. м.п. или 29,5-30,5 тыс. руб. за 2530 м.п. (123
кг при диаметре 6 мм), форм-фактор – диаметр от 4 до 12 мм в бухтах по 100 м, диаметр
от 14 мм стержнями по 6 м, а стальная весом (из расчета стоимости за тонну –
примерно 13-15 руб. за м.п или 33-34 тыс. руб. за тонну).
проволока в мотках. Стоимость считается за один моток.
Заключение
Надеемся, что информация, предоставленная в этой статье,
внесла ясность в вопрос, какая арматура нужна для ленточного фундамента и как
рассчитать ее количество.
Параметры арматуры для фундамента
Количество и размеры стального прутка зависят от нескольких факторов:
- Типа фундамента (плитный, свайный, ленточный).
- Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
- Веса самого здания (типа используемого строительного материала, этажности).
Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.
Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении — 14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.
Шаг укладки арматуры
Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.
Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу. Если ширина больше, используют в одном ряду три или четыре прутка.
Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.
Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов
Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см
Какая бывает арматура
Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.
Арматура бывает гладкая и ребристая
Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:
- Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
- Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
- Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.
Пластиковая арматура — новинка рынка
- Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
- Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
- Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.
В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.
Необходимый инструмент для работы
При самостоятельном строительстве ленточного основания могут потребоваться следующие инструменты:
- водяной уровень, который применяется при устройстве канавы, он поможет выровнять стенки строго в вертикальном положении;
- для связывания стальных прутьев могут понадобиться пассатижи и кусачки или же специальный вязальный инструмент, который позволит выполнить работы быстрее;
- болгарка или шлифовальная машина, оснащенная кругами для резки металла с алмазным напылением для резки стальных прутьев;
- для сборки деревянной опалубки понадобится молоток, шуруповерт, а также длинные гвозди или саморезы;
- для самостоятельного замешивания бетонного раствора может понадобиться бетономешалка, которая позволит добиться равномерной консистенции, а также значительно сэкономит время и силы, если ее нет, можно заказать готовый раствор с доставкой или замешивать вручную при помощи большого корыта и лопаты.
Кроме данных инструментов, могут понадобиться вспомогательные — ведра, мастерки, лопаты, строительная тачка. Зачастую они приобретаются по мере необходимости.
Грамотное устройство каркаса для ленточного основания позволяет значительно повысить эксплуатационный срок здания. Также избавит от необходимости проведения частых ремонтных работ, которые могут понадобиться в связи с разрушениями некорректно возведенной постройки.
Ленточное основание под забор – разновидности фундаментов и критерии выбора
При увеличении массы оградительной конструкции должно применяться фундаментное основание большей прочности. Для массивных опор забора и конструкций с тяжелыми кирпичными или каменными столбами необходим железобетонный фундамент под забор. Стоит остановить выбор на ленточном фундаменте, возводимом на всех видах почвы. Фундамент для забора ленточный надежен и отличается повышенным запасом прочности.
Необходима надежная ограда вокруг частного дома
Для строительства ограждений применяются следующие виды фундаментов ленточного типа:
- составной. Он отличается простотой конструкции. Сборный фундамент сооружается из различных видов бетонных блоков или природного камня. На сборной подушке каменное ограждение не подвергается деформациям и сохраняет устойчивость в процессе эксплуатации. Технология возведения сборного основания предусматривает подготовку траншеи, формирование подушки с последующей укладкой блоков или камня на цементный раствор;
- цельный. Монолитная конструкция фундаментной основы более популярна по сравнению со сборным вариантом. Для сооружения фундаментной ленты извлекается почва по контуру будущего забора, засыпается песчано-гравийная смесь на дно приемка и сооружается опалубка. Высота опалубки определяется уровнем возвышения фундамента над поверхностью почвы. Затем устанавливается арматурная решетка и выполняется бетонирование.
По уровню заглубления в грунт фундаментная основа ленточного типа делится на следующие разновидности:
Для сооружения ограды важно правильно выбрать оптимальный вид фундамента
- мелкозаглубленный фундамент, применяемый для установки облегченных оградительных конструкций из сетки рабицы, профилированного металла или древесины. Мелкозаглубленная разновидность фундаментной основы применяется для строительства ограждений на стабильных и слабопучинистых почвах. Глубина закладки фундамента составляет 0,5-0,7 м;
- глубоко заглубленное фундаментное основание, используемое для тяжелых каменных, блочных или кирпичных ограждений. Основание подошвы заглубленного фундамента расположено ниже уровня замерзания почвы на 0,3 м. Для сооружения заглубленного фундамента необходим увеличенный объем стройматериалов, влияющий на общий объем затрат.
Важно правильно выбрать оптимальный вид фундамента для сооружения ограды вокруг участка. Следует учесть ряд факторов:
- конструктивные особенности ограждения;
- массу составных элементов будущего забора;
- величину нагрузки, действующей на опорные столбы;
- характеристики грунта;
- уровень замерзания почвы;
- особенности рельефа;
- близость нахождения водоносных пластов;
- общий объем затрат.
Срок службы всей ограждающей конструкции зависит от того, насколько правильно выбран тип фундаментаНа устойчивость фундаментной основы влияют также следующие моменты:
- вероятность усадки грунта при сезонных изменениях влажности и колебаниях температуры;
- воздействие атмосферных факторов и возможное подмывание фундамента талыми водами;
- суммарная площадь оградительной конструкции, парусность которой вызывает деформацию.
Важно правильно подобрать размеры фундаментной ленты и определиться с размерами арматурной решетки. Выбирая разновидность ленточного фундамента для будущего забора, учтите требования, предъявляемые к фундаментной основе
Главные критерии выбора:
- обеспечение устойчивости тяжелых заборов;
- равномерное распределение массы ограды на почву;
- предотвращение деформации ограждения и локальной усадки;
- недопущение обрушения забора под ветровой нагрузкой;
- сохранение устойчивости конструкции при подвижках почвы.
Для правильного определения вида ленточного фундамента следует выполнить прочностные расчеты, основывающиеся на особенностях конструкции забора и результатах геодезических изысканий.
Забор может покоситься, если фундамент будет слабым
Факторы, способствующие ухудшению качества
Только при полном соблюдении основных рекомендаций можно получить хороший результат работы. Многие потребители желают как можно больше сэкономить на ремонте, поэтому допускают следующие роковые ошибки:
- Для установки арматуры строители используют ненужный хозяйственный хлам. Неподходящий тип оборудования не только не будет выполнять основные защитные и укрепляющие функции, но и разрушит все основание, а затем и ограждение.
- Крайне неверное мнение, что ленточный фундамент не требует использования сплошной сетки армирования. Многие владельцы допускают пустые пространства в основании. Это также способствует скорейшему разрушению всей конструкции.
Все эти факторы способствуют разрушению основания. Если даже таких разрушений не происходит, не стоит расслабляться. При появлении заморозков, таяния снегов начнут появляться трещины в основании, которые повлекут за собой полное разрушение конструкции. Подобную проблему можно будет устранить только новой постройкой с соблюдением всех технологий.
Самостоятельное армирование фундамента – достаточно легкий и понятный процесс. Чтобы избежать основных проблем в строительстве, следует все работы выполнять аккуратно, соблюдать основные требования, не экономить на материалах. Только соблюдение этих условий обеспечит успешный итог всей постройки.
Виды фундамента и особенности выбора
Выбирать определенный вид фундамента под изгородь нужно с учетом следующих факторов:
- Возможность промывания сооруженного забора подземными водами.
- Состав почвы и уровень ее проседания под действием негативных сезонных факторов.
- Высокие изгороди из профнастила могут наклоняться от сильного ветра.
- При незначительном весе полотна изгороди учитывается общая масса возведенного сооружения.
Основание для ограждения на склоне
При монтаже забора возле автомобильных дорог либо железнодорожных путей фундамент обязан выдерживать высокую вибрацию, а также давление от перемещения грунта.
Ленточный фундамент для забора
Во время сооружения ограждения на приусадебном участке лучше всего сделать ленточный фундамент. Эта конструкция может выдерживать как тяжелые ограды, так и сезонные перемещения разных слоев почвы.
Ленточный фундамент – это цельная бетонная лента с установленным каркасом из металлопрофиля. Для создания этого типа фундамента должен использоваться цементный раствор
Причем большое внимание необходимо уделять марке цементного состава, поскольку это значительно влияет на качество бетонного раствора. Профессиональные строители советуют применять цемент М300
Помимо этого, вода для замешивания бетонного состава должна быть очищенной и прохладной.
Ленточный фундамент относится к категории мелкозаглубленных оснований, поскольку имеет незначительную глубину заливки бетоном. Уменьшить вероятность деформации под действием сезонного вспучивания земли позволяет армирование ленты под забор. Схема армирования мелкозаглубленного основания следующая:
- Во время поперечного армирования прутья устанавливаются с шагом приблизительно 300 мм.
- Интервал между продольными прутьями каркаса делают не более 500 мм.
- Дистанция между прутками арматуры составляет не менее 30 мм.
Перед заливкой основания забора
При обустройстве ленточного основания нужно соблюдать определенные правила:
- Глубина траншеи с учетом климата региона, устойчивости земли и общей массы ограждения может находиться в пределах 600–800 мм.
- Ширина траншеи выбирается приблизительно 300–500 мм.
- Лента основания должна находиться выше уровня грунта на 300 мм.
- Для сооружения опалубки требуется доска толщиной 30 мм.
- Цементирование можно производить постоянно, причем не нужно ожидать, пока схватится нижний слой. Но более качественной является заливка цемента с перерывом на застывание.
Свайно-ленточный фундамент
Во время сооружения ограды на болотистой почве, наклонном участке, на пучинистой земле профессиональные строители советуют выбрать свайно-ленточное основание.
Схема ленты под забор
Основные этапы работ:
- Выполняется разметка будущего ограждения, отмечаются участки месторасположения опорных столбов.
- Под сваи делают скважины садовым буром.
- На дно насыпается песок слоем 200–300 мм.
- Затем производится гидроизоляция. Для чего применяются асбоцементные трубы, плотная пленка либо рубероид.
- В скважине связывается вертикальный каркас из арматуры из 3–4 прутьев. Длина каркаса обязана быть по высоте больше сваи на 200 мм. В последующем выпуска арматуры связываются с основным каркасом при его армировании.
- Скважины бетонируют. Для затвердевания цемента нужно выждать 12–14 дней, затем приступают к сооружению опалубки под основание.
- В опалубку насыпается подушка из песка и щебня, производится армирование.
Схема армирования основания забора
Фундамент для пучинистой почвы
Организация основания под ограду на подвижных почвах является рискованной процедурой. Это обусловлено тем, что иногда сила пучения может поднимать целую конструкцию. Но, используя определенные технологии, можно залить основание и на этом грунте.
Выводы по выбору
При выборе нужно учитывать как свои финансовые возможности, так и советы профессионалов, а также строительные нормы. Лишь в таком случае можно добиться создания качественного фундамента, который сможет выдержать не только большую нагрузку, но и различные неблагоприятные условия, которые могут нанести ущерб.
Особое внимание стоит уделить виду арматуры, которая будет использоваться во время создания фундамента. Выбор арматуры – это наиболее важный и ответственный этап во время строительства фундамента любого сооружения
Если на этом этапе будут допущены какие-либо ошибки, то даже самые лучшие строители и материалы не помогут создать надёжное здание.
Если вы не знаете какую арматуру выбрать, то обращайтесь за услугами прораба, он точно определит какая арматура для вашего дома будет лучше, пластиковая или металлическая.
Бригада профессионалов выполнит армирование фундамента и бетонные работы быстро и качественно в Ростовской области.
