Вытяжка для гаража: правила монтажа

Особенности качественной вентиляции в гараже

При внедрении системы руководствуются следующими общепринятыми правилами организации естественной приточно-вытяжной вентиляции:

• воздухозаборник должен находиться почти вровень с полом (10 см над ним), возвышаясь снаружи примерно на 30 см над землей;
• на отверстие трубы надевается заслонка из мелкой сетки для защиты коммуникаций от осадков и насекомых;
• вытяжка монтируется на уровне потолка;
• верхняя часть воздуховода (или по-другому «гриб») размещается непосредственно на крыше здания;
• труба должна возвышаться над крышей гаража не менее чем на 50 см.

Вентиляция в неотапливаемом гараже

Можно нагревать поступающий воздух электричеством, но это достаточно дорогостоящий вариант. В таком случае лучше использовать рекуператоры, представляющие собой специальные устройства, нагревающие входящие воздушные массы за счет передачи им части тепловой энергии выходящих воздушных масс. Однако есть и другой, не менее эффективный способ обогрева: использование водонагревателя. Для гаражей, которые пристроены к дому и имеют систему отопления, это идеальный вариант.

Гаражные кооперативы.

Вентиляция в металлическом гараже

Как правило, большинство гаражей изготовлены из металла

Примите во внимание следующее, чтобы обустроить грамотную систему воздухообмена:

• поскольку смотровой ямы нет, то необходимость проветривать подземную зону отсутствует;
• поскольку гараж сделан из металла, влага и конденсат представляют опасность как для автомобиля, так и для гаража;
• помещение гаража обычно не отапливается. В результате перепады температуры становятся обычным явлением, которое возникает в течение всего года, способствуя образованию конденсата и сырости;
• в связи с отсутствием доступа к электрической сети возможность установить систему принудительной вентиляции отсутствует.

В результате владельцы гаражей вырезают два прямоугольных отверстия в передней и задней частях гаража под крышей, которые затем закрываются решетками. Это позволит воздуху беспрепятственно циркулировать внутри помещения.

Гаражи.

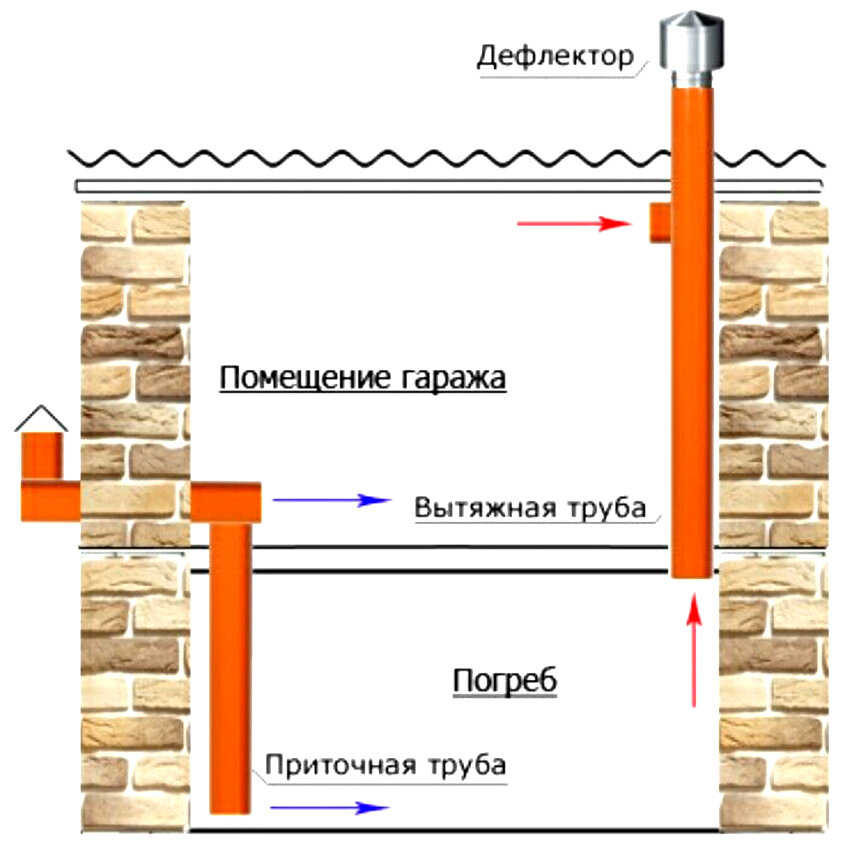

Установка вентиляции в гараже с подвалом технического назначения

Для устройства системы воздухообмена гаража с подвалом следует организовать следующее:

1. Канал подачи воздуха, как и смотровая яма, прокладывается вниз в подвал. Он находится на расстоянии 20-50 см от пола подвала.
2. Выполнить установку дополнительного вытяжного канала. Труба монтируется под потолком подвала и присоединяется к вытяжной трубе, которая выводит воздух на улицу. Конденсат отводится с помощью крана на выхлопной трубе.
3. Уменьшается образование конденсата за счет теплоизоляции труб внутри помещения.

Вентиляция гаража: как правильно сделать для хранения продуктов питания

Если гараж служит складом для хранения овощей, фруктов, мяса или рыбы в холодное время года, воздухообмен поможет сохранить первоначальное качество продуктов.

Для обустройства помещения-склада подойдет приточно-вытяжной тип вытяжки.

Устанавливают приточно-вытяжную трубу, одновременно организуя систему вентиляции. Приточный блок расположен у пола, в то время как вытяжной блок выходит на крышу.

Монтаж вентиляции в гараже при наличии смотровой ямы

При покупке гаража водитель почти всегда отдает предпочтение гаражу со смотровой ямой. Этот подземный участок также требует вентиляции. При его установке акцент обычно делается на нижнюю часть. В этом случае приточная труба должна выходить на помещение гаража через его пол. Выпускной патрубок как правило, расположен на верхней части смотровой ямы.

Вентиляция в гаражных воротах

Если нет желания устанавливать сложную систему вентиляции, требующую привлечения специалиста, используют компактный вентилятор или устанавливают соответствующий вентиляционный клапан для монтажа вентиляции на металлической двери гаража.

Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража

Для создания этой системы подойдет серийная бытовая техника

При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

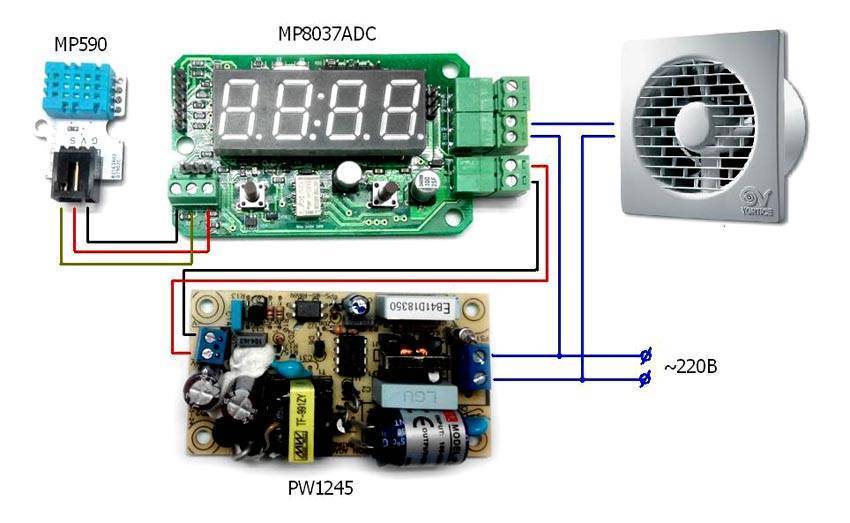

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов

Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

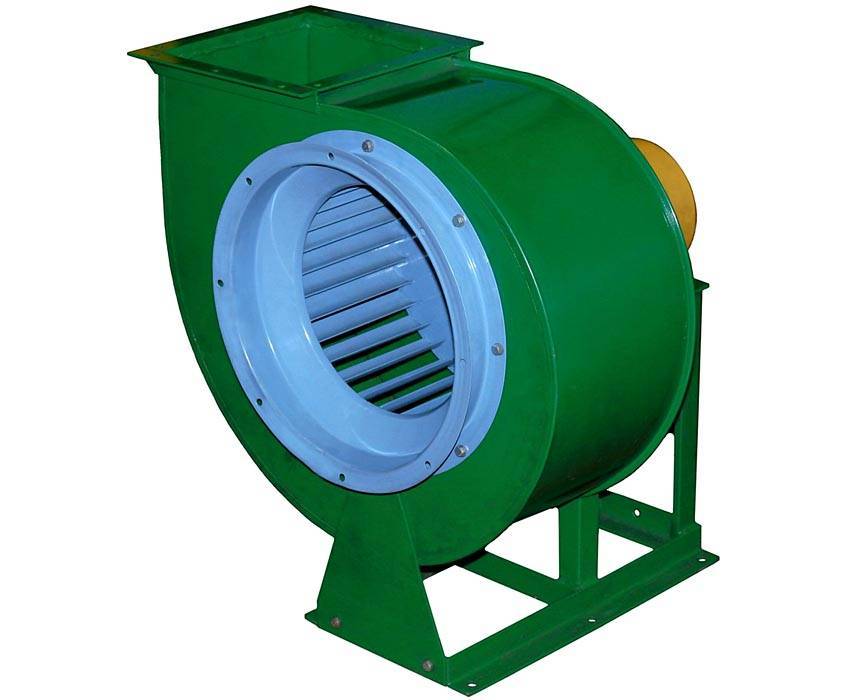

Такая техника способна быстро очистить крупный гараж от загрязненного воздухаЭтот центробежный вентилятор пригоден для эксплуатации на открытом воздухе

Если использовать такое решение, получиться снизить уровень шумов в помещении.

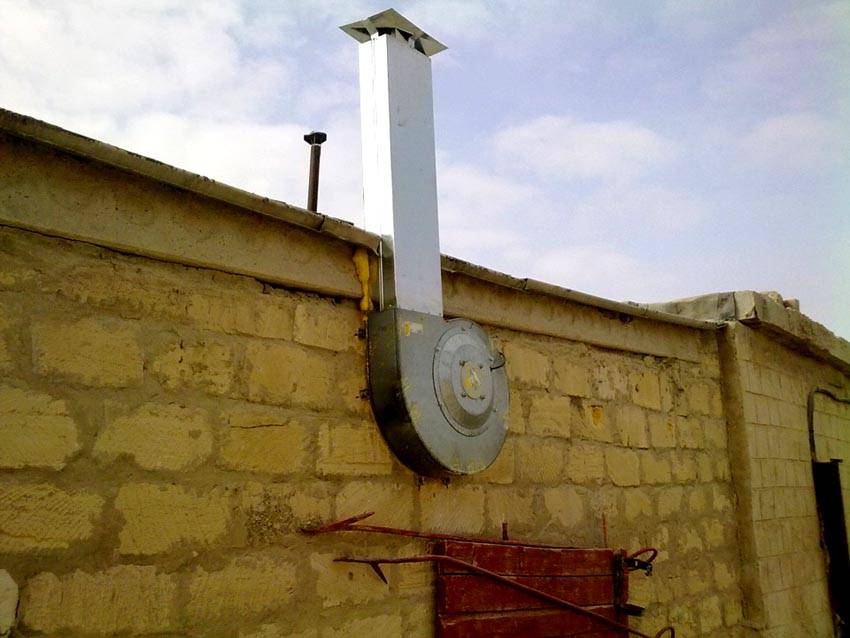

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции каналаДля создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской

Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.

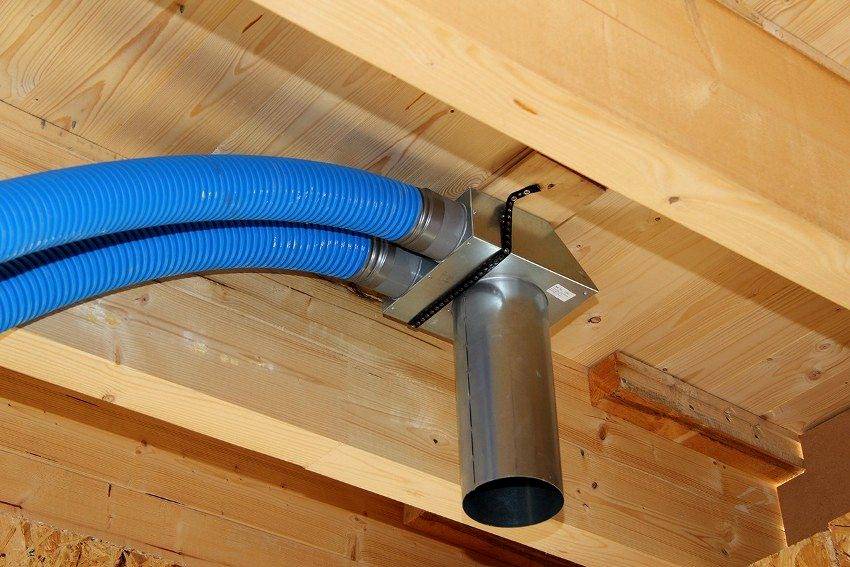

Соединение гибких труб для вентиляции в гараже с прочным заборным устройствомСложный проект

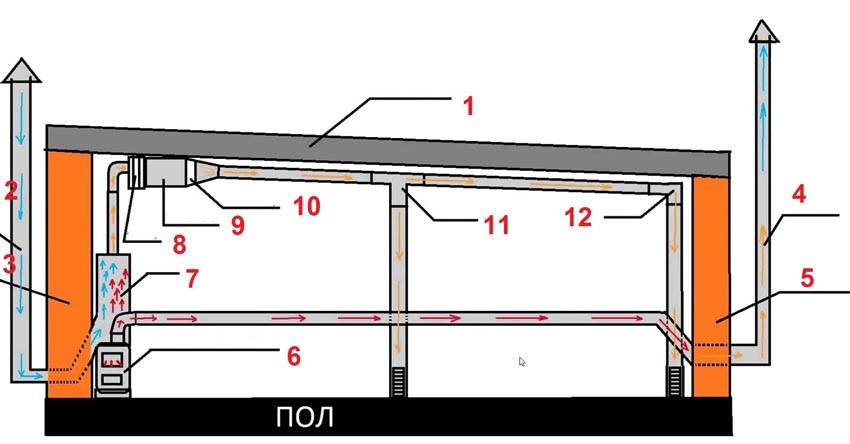

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:

• потолок (1) из железобетонной плиты;
• стены из кирпича (3, 5);
• входной канал (2);
• котел отопления на твердом топливе (6) с дымоходом (4);
• стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
• фильтр (8);
• калорифер (9) со встроенными электрическими нагревателями;
• вентилятор (10) канального типа;
• тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
• угольник (12), выполняющий аналогичные функции на торцевой части канала.

К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.

Принудительная вентиляция

Разумеется, именно принудительная вентиляция позволяет повысить эффективность воздухообмена в гаражном помещении. Чтобы обустроить функциональную, действенную систему, нужно запастись следующим оборудованием.

• Нужен приточный механизм. Понадобится вентилятор, калорифер и фильтр.
• Обязательно надо использовать оборудование для вытяжки. Можно сделать один канал для оттока воздуха, либо две вытяжки сразу.

Воздушная масса в приточном механизме нагревается, после чего очищается фильтром. Потом воздух распределяется по системе. Осевой вентилятор сумеет вывести грязный воздух на улицу, а уже очищенный – в гаражное помещение. Можно обеспечить равномерное распределение воздуха по гаражу благодаря канальным воздуховодам.

Как организовать временную вентиляцию в гараже

Иногда хозяину вполне хватает естественной вентиляции погреба и гаража. Усиленный воздухообмен требуется в период проведения ремонтных, декоративных работ. Временная вентиляция поможет обойтись без значительных вложений.

Рассмотрим поэтапно, как сделать вентиляцию в погребе гаража или смотровой яме:

• на отверстия вытяжки на воротах поставить пластиковые угловые отводы;
• к этим отводам подключится вытяжная сетка;
• провести к отводам провода электропитания – они нужны для подключения вентилятора;

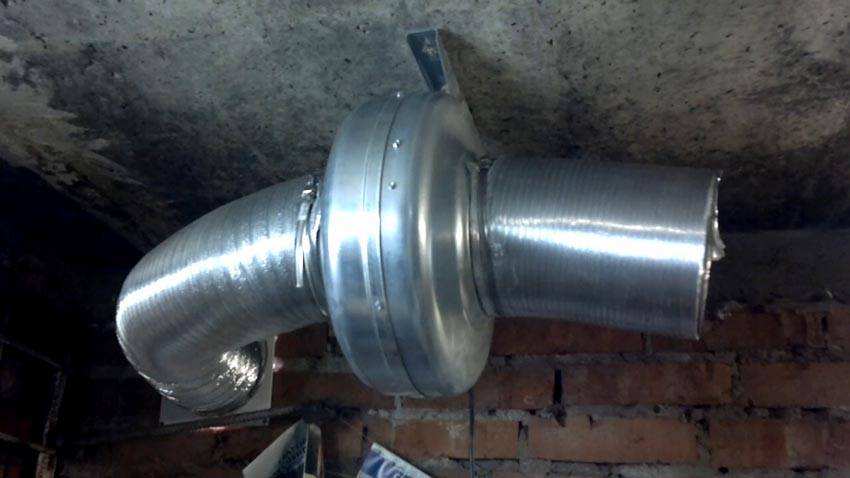

• установить канальный вентилятор, подключить;
• подготовить гофру для воздуховодов;
• подключить воздуховод к вентилятору;
• закрепить подвижную гофру кронштейнами;
• сделать каркас вытяжной воронки (если надо) и обернуть воронку фольгой;
• стыковать всю систему, опустить конец гофры в погреб, включить вентилятор.

Система работает – в помещении полноценная циркуляция воздуха. Когда система не нужна, гибкую гофру удобно закреплять под потолком и применять в случае необходимости. Чем длиннее гофра, тем дальше она дотянется. Благодаря чему вытянет газы из любой точки гаража, даже при закрытых воротах.

Особенности гаражного воздухообмена

Хорошая вентиляция в гаражном боксе помогает избежать проблем с автомобилем. Например, в холодную и дождливую погоду, заезжая в гараж, автомобиль приносит с собой огромное количество влаги. Из-за маленького пространства помещение быстро наполняется влагой. Если объём влажного воздуха не меняется хотя бы 6 раз в час (в идеале — все 10), то автомобиль в скором времени заржавеет.

Зимняя температура для автомобиля должна составлять +5 градусов в отапливаемом боксе. Эта особенность должна учитываться при установке вентиляции, хотя СНиПы разрешают не включать отопительные приборы. Автовладелец выбирает нормы для своего гаража сам.

Существует норматив воздухообмена в гаражном помещении — это 150 кв. м/ч на каждое машино-место. Это несложная задача и базируется на следующих пунктах:

• определяется диаметр воздуховодов;
• первый воздуховод выставляется на приточку;
• второй помещается на вытяжку (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь).

Происходит произвольное обновление воздушных масс. Это идеальный пример для нормального климата. В резко континентальных условиях требуется тщательно подходить к вопросу установки вентиляции.

Воздухообмен в смотровой яме

Вентиляционный канал смотровой ямы можно вмонтировать в общегаражный

В любом капитальном гараже имеется смотровая яма и небольшой подвал, в котором по необходимости хранится продовольствие. Их наличие потребует от исполнителя дополнительных усилий, направленных на обустройство вентиляции в подвале гаража, позволяющей удалять из него посторонние запахи и влагу. Организовать вытяжку в смотровой яме будет еще сложнее, поскольку она отличается небольшими габаритами.

Реализовать стабильный воздухообмен в этой части гаражного пространства можно двумя способами:

• путем обустройства вытяжки, являющейся частью общей вентиляционной системы;
• за счет изготовления собственной вытяжной конструкции.

Наименее затратным по исполнению решением считается автономная вентиляция погреба в гараже, изготовленная как дополнение к общей системе.

Перед обустройством вентиляции в смотровой яме в первую очередь подготавливается общая схема для всего гаражного комплекса. На ней обязательно указываются отверстия в его стенах, фундаменте, а также в цокольной части, необходимые для дальнейшего размещения воздуховодов.

Зачем нужна вытяжка в гараже

Хотя здесь и напрашивается, казалось бы, очевидный ответ, но для глубокого понимания, нужно знать задачи, стоящие перед системой вентиляции:

1. В любое здание без подогрева, и гараж не исключение, снаружи поступает влага. Немало образуется ее и на машине, которая в ненастную погоду после езды оставлена в гараже. Своевременная вытяжка в гараже удалит создавшуюся влажность и не даст распространиться коррозии.
2. Вместе с воздушной массой из гаража удаляются неприятные, ядовитые запахи. А также вредные для человека химические соединения, которые образуются во время работы автомобиля.
3. Не накапливается конденсат, тем самым создаются благоприятные условия для хранения конструкции гаража, мебели, одежды и пр.
4. В некоторых случаях просачивание свежего воздуха способствует поддержанию температуры.

А также при удалении вредных примесей улучшаются условия для хранения овощей и продуктов питания в овощной яме.

Если принимать во внимание выше перечисленные защитные свойства вытяжки, то расходы на обустройство такой системы вентилирования считаются целесообразными. Если нет негативного влияния на инструмент, технику, мебель, то они заметно дольше сберегают свои потребительские параметры в идеальном состоянии

К тому же не нужно тратиться на поддержание приемлемых санитарных и гигиенических условий.

Выбор технологического оборудования, материалов и комплектующих деталей

Прежде чем монтировать систему для организации циркуляции воздуха, надо разобраться с тем, что для этого понадобится и провести необходимые расчеты.

Важной деталью вентиляции являются воздуховоды, изготавливаемые из пластиковых труб. Некоторые для экономии финансовых средств используют вместо них канализационные трубы, однако они не очень качественные, и поэтому некоторые строители не советуют монтировать их в систему вентилирования

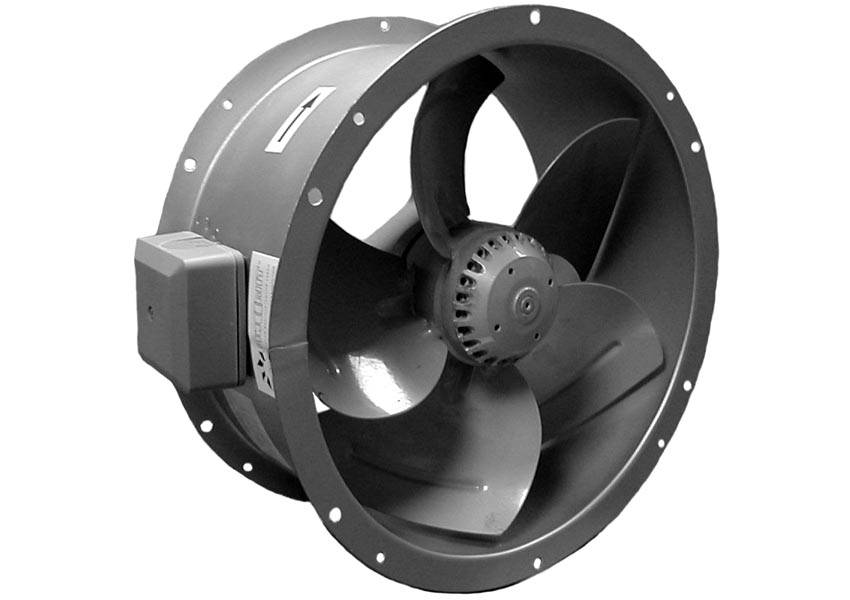

Также необходимо задуматься о покупке вентилятора, который будет использоваться для выведения воздуха. Средняя стоимость такого устройства составляет 4000-5000 рублей.

Закончив с выбором оборудования, приступают к подбору инструментов для выполнения работы. При монтировании вентиляции понадобятся такие инструменты:

• болгарка для обрезки труб;
• перфоратор, при помощи которого будут сверлиться отверстия;
• уровень;
• болты и шурупы для закрепления элементов.

Как сделать вентиляцию в гараже. Улучшение естественной вентиляции.

Существует два способа улучшить вентиляцию в гаражном боксе:

1. Прогрев воздухоотводящий канал:

Существует несколько способов сделать это:

• В летний период достаточно покрасить трубу отвода в тёмный цвет (лучше чёрный). Чёрные стенки канала будут лучше всего поглощать солнечные лучи и соответственно прогревать воздух.
• Осенью и зимой прогреть вытяжной канал можно с помощью обычной лампочки накаливания. Но так как выделяемого ею тепла может не хватить на прогрев всего канала, то обязательно необходимо его теплоизолировать. Стоит отметить, что энергосберегающие лампы для этой цели не подойдут. В следствие того, что выделяют гораздо меньше тепла.

2. Установив вентиляционный дефлектор

Можно увеличить вытяжку воздуха примерно на 20 процентов. Работа дефлектора основана на законе Бернулли. Данное устройство включает в себя следующие части:

1. Стакан (диффузор) устанавливает разницу давления воздуха и увеличивает вытяжку. Выполнен в виде конусообразной трубки.
2. Колпак или зонт, выполняет защитную функцию. Препятствует проникновению в дефлектор осадков и мусора.

Корпус устройства выполнен в виде цилиндра. С его помощью создаются участки пониженного давления.

Наиболее часто используемые в России дефлекторы ЦАГИ, флюгерообразные, тарельчатые, ротационные. Эффективность работы прибора напрямую зависит от наличия ветрового потока. При его отсутствии эффективность дефлектора практически нулевая.

Особенности обустройства вентиляции в гараже

В гараже лучше сооружать приточно-вытяжную вентиляцию, чтобы воздух быстрее обновлялся

Действующие СНиП в разделе, посвященном вентиляции в гараже, не допускают эксплуатацию помещения без обустройства системы отвода отработанных газов и вредных примесей. Согласно положениям нормативов для создания комфортных условий хранения продуктов и автомобиля необходим приток свежего воздуха и отбор загрязненного. Оптимальным вариантом для этих целей является приточно-вытяжная вентиляция.

Правильно спроектированная и качественно выполненная вытяжка в гараже позволит создать условия, соответствующие требованиям санитарии и СНиП. К тому же вентиляционная система хоть и косвенным образом, но поможет пользователю сохранить свое здоровье. Не каждый человек способен вдыхать ядовитые пары горюче-смазочных материалов без серьезных последствий для дыхательных путей.

Согласно СНИП, для получения эффективной системы вентиляции в гаражном помещении потребуется организовать естественную циркуляцию воздушных масс. Добиться этого удается за счет всегда имеющейся разницы температур между внутренней и наружной средой. Для достижения требуемого эффекта в стенках гаражного строения делаются два вентиляционных отверстия, смещенных по высоте на максимально возможное расстояние. Одно из них будет приточным, а второе – вытяжным.

Вытяжное отверстие должно располагаться рядом с выхлопной трубой

При обустройстве естественной приточно-вытяжной вентиляции в любом гаражном строении пользователи руководствуются следующим общепринятыми правилами:

• приточное отверстие располагается практически на одном уровне с полом (на 10 см выше его), снаружи оно возвышается над поверхностью земли примерно на 30 сантиметров;
• для защиты от осадков и насекомых на отверстии делается крышка с мелкой сеткой;
• вытяжное отверстие обустраивается на уровне потолочного перекрытия;
• верхняя часть воздуховода (так называемый «грибок») размещается прямо на крыше строения;
• высота над кровлей гаража составляет не менее 50-ти сантиметров.

Значение вентиляции в гараже

Можно сказать, что в разных помещениях вентиляционная система выполняет разные функции, но основная всегда одна – воздухообмен с наружным пространством. Атмосфере внутри помещения требуется обновление несколько раз в сутки. Например, в ванной комнате это нужно для удаления паров и излишней влажности при использовании водопроводной коммуникации. На кухне – для очищения воздуха от паров и газов при приготовлении пищи, а в обычной комнате – для вентиляции помещения от скопления вредных бактерий и временного охлаждения. В гараже данная система необходима по нескольким критериям:

Для защиты автомобиля

Это самое важное, о чем должен побеспокоиться любой автовладелец. Во влажном помещении металлические конструкции подвергаются коррозии. Более всего страдают угловые края открывающихся элементов (дверей, багажника, капота)

Сырость приводит в непригодность механику и электрику в машине. Для защиты самого гаража. Материалы, из которых изготовлена конструкция гаража, также подвержены пагубному воздействию сырости. Аналогично, со временем разрушаются металлические опоры здания, начинают гнить деревянные элементы, а бетон и другие связующие покрываются съедающей плесенью

Более всего страдают угловые края открывающихся элементов (дверей, багажника, капота). Сырость приводит в непригодность механику и электрику в машине. Для защиты самого гаража. Материалы, из которых изготовлена конструкция гаража, также подвержены пагубному воздействию сырости. Аналогично, со временем разрушаются металлические опоры здания, начинают гнить деревянные элементы, а бетон и другие связующие покрываются съедающей плесенью.

• Для защиты людей. В невентилируемом гараже испарениям бензина и других горюче-смазочных материалов будет некуда деться, они будут только накапливаться в микроатмосфере. И тогда влажное пространство будет оказывать токсичное воздействие на здоровье человека. При некотором времени нахождения в таком помещении могут появиться сильные головные боли, и даже отравление.
• Необходима и вентиляция в погребе гаража. Для удаления запахов и влажности, подвальное помещение необходимо оборудовать самостоятельной системой.

Согласно европейским нормам, воздушное пространство гаража должно обновляться на 100% примерно 10 раз в сутки. Независимо от размера здания, количества внутренних помещений и автомобильных мест, вентилировать необходимо абсолютно весь объем.

Очень сложно продумать вентиляционную конструкцию в готовом здании, поскольку оно заранее не приспособлено под такие коммуникации

Поэтому, проектировать систему важно еще на этапе подготовки к строительству самого гаража

Современные способы вентиляции в гараже

Постоянное движение воздушных масс в гараже предотвращает чрезмерное скопление вредных газов, конденсата, токсичных запахов автомобильной бытовой химии. Главными функциями вентиляционной шахты в гараже считаются:

• выведение жидкости из маленького помещения. Автомобиль быстро высохнет при сквозном движении воздуха. В результате этого в салоне транспорта не будут скапливаться неприятные запахи и болезнетворные микробы;
• удаление вредных примесей в составе выхлопных газов за пределы гаража;
• защита от коррозии металлических поверхностей;
• создание благоприятной обстановки в зоне хранения овощей и фруктов. Это позволяет сохранить урожай в хорошем состоянии достаточно долгий промежуток времени.

Перед тем как начать делать вентиляцию в гараже своими руками, рекомендуется ознакомиться с её разновидностями.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

• создание проекта;
• приобретение нужных материалов;
• утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется

Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Комбинированная вентиляция

Такая система имеет хорошую эффективность, при этом дает возможность сэкономить на оборудовании и электроэнергии.

Отдельно можно создать систему вентиляции смотровой ямы

Принцип заключается в распределении потоков воздуха: один из них – естественный, а для другого используется автоматический механизм.

В выводном отверстии нужно установить вентилятор для вытяжки – он будет освобождать место, высасывая отработанные массы наружу. Свежие же будут наполнять появившийся свободный объем естественным путем. В такой конструкции расположение вводящих и выводящих проходов не имеет значения: их можно монтировать там, где удобно.

Недостаток комбинированного устройства вентиляции – в необходимости постоянного включения и выключения аппаратуры. Решить проблему легко с помощью программируемой техники с таймером, но на такое оборудование придется потратиться. Еще один минус: внутрь ветер поступает естественным образом, а значит, не подогревается и не очищается. Из-за этого вытяжной прибор будет периодически засоряться, что требует регулярной очистки и профилактических мероприятий.

Для чего нужна вентиляция гаража и подвала в нем

Список задач, которые решает сеть воздухообмена, широк. Монтаж вентиляции в гараже поможет:

1. Удалить из пространства влагу. Она попадает в помещение на кузове и деталях авто, оседает конденсатом в период таяния снега и пр.
2. Удалить выхлопные газы, другие химические соединения.
3. Обеспечить комфортный температурный режим, очистить воздух от механических и органических загрязнений.

Система воздухообмена необходима для проведения ремонтных работ с применением ЛКМ и едких веществ. Благодаря налаженной сети не придется открывать двери зимой – вся отработка вытянется через воздуховоды.
