Правила соединения (монтаж)
Все NKT с резьбовыми соединениями свинчиваются без переходников с муфтами строго соответствующего размера (согласно ГОСТ 633-80).
Таблица 3. Правила соединения (монтаж)
Отклонения от данных нормативов чреваты аварийными ситуациями ввиду не герметичности соединений.
Герметичность безмуфтовых изделий гарантируется, если эксплуатационное давление не превышает 50 мПа. Они соединяются очень прочно благодаря тому, что концы оснащаются высадкой наружу. Чтобы можно было выполнить соединение, производители предусматривают наличие конических уплотнительных поверхностей в базовой комплектации. Они (уплотнители) располагаются непосредственно за резьбой.
Муфтовым моделям также гарантирована герметичность, если эксплуатационное давление не превышает 50 мПа.

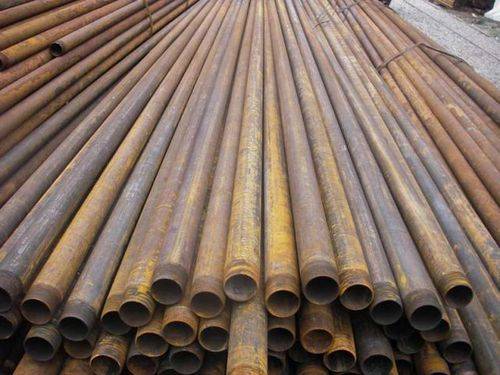

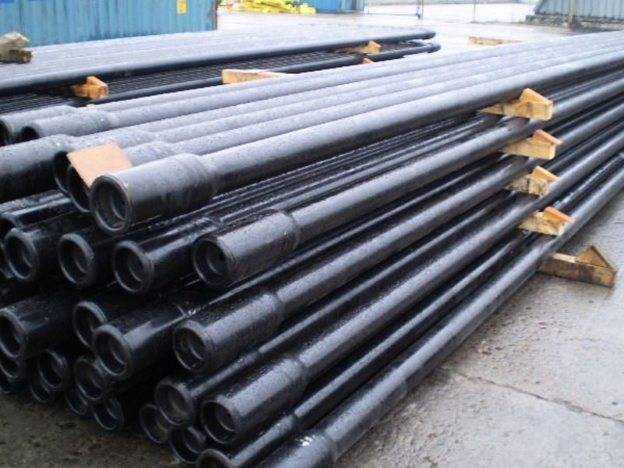

Трубы насосно-компрессорные (НКТ)
Насосно-компрессорные трубы (НКТ) используются для транспортировки газа или жидкого флюида из скважины на поверхность. Другое применение НКТ – закачка (нагнетание) воздуха для продувания и для ремонтных работ в скважине. При постоянном контакте с влагой, агрессивной средой и высоким давлением, трубы НКТ отличаются повышенной износостойкостью, герметичностью, устойчивостью к коррозии и большой проходимостью внутри ствола трубы. У насосно-компрессорной трубы не должно быть расслоения, трещин и других повреждений, иначе колонна из труб может разгерметизироваться в скважине и произойдет обрыв ленты.
Все требования к насосно-компрессорной трубе при изготовлении предусматривает ГОСТ 633-80. По нему производят трубы следующих типов:
- гладкие с муфтами (НКТ);
- высокогерметичные гладкие (НКМ);
- насосно-компрессорные трубы с высаженными наружу концами (НКТ-В);
- безмуфтовые насосно-компрессорные трубы (НКБ).
Также выпускаются НКТ по техническим условиям: с повышенной хладостойкостью для северных регионов добычи (ТУ 14-3-1282-84, ТУ 14-3-1588-88), хладостойкие с высокой устойчивостью к коррозии в среде с большим коэффициентом сероводорода и соляной кислоты (ТУ 14-161-173-97, ТУ 14-161-150-94); с повышенной пластичностью и узлом из полимерного материала по ТУ 14-3-1722-91.
Выпускаются длины труб от 6 до 10,5 метров, диаметры — от 27 до 114 мм, наиболее часто используемые НКТ 73, 89 и 114. Для каждого диаметра соответствует определенная толщина стенки и группа прочности стали.
Тип труб, соединения, группа прочности
ГОСТ 633-80, API 5CT
С высаженныминаружу концамиГладкая высоко-герметичная НКМ
Гладкая с узлом уплотнения из полимерного материала
Эффективность работы колонны будет зависеть от правильного выбора трубы НКТ и выполнения условий ее обслуживания. Выбор диаметра, толщины стенки, прочности стали и типа резьбы зависит от направления работы и возлагаемой нагрузки. Для скважин под воду подойдет НКТ 73 или 89 диаметра самой низкой группы прочности Д с конусной резьбой, которая выдерживает давление гораздо менее 50 МПа. Для неглубоких скважин в средней полосе России порой используется электросварная труба, на которой нарезается резьба под муфты.
Группа прочности металла в трубах НКТ ГОСТ 633-80 возрастает от Д к М и для газо- или нефтескважины требуется группа не ниже «Е» с максимальной толщиной стенки и соединением, прошедшим испытание на ударную вязкость, расширение, растрескивание и т.д. Требования к трубе увеличиваются, если это обусловлено рельефом, каменистостью пласта, глубиной пробуренного колодца, составом транспортируемого агента (например, битумной нефти с большим содержанием песка), глубиной промерзания грунта и повышенным внутренним давлением. Для подобных работ выбирается самые высокие показатели материала, резьба класса премиум, также возможно заводское изготовление трубы НКТ по проектному чертежу.
Характеристика групп прочности труб НКТ
Условный диаметр, мм
Толщина стенки, мм
Внутренний диаметр, мм
Страгивающая нагрузка (Тс) для резьбового соединения
Источник
Порядок использования
В пробуренную скважину НКТ вводятся, после того как введены и зацементированы обсадные трубы. Для ввода и фиксирования колонны НКТ применяются пакеры. Существуют разные типы НКТ, в зависимости от того, какой тип флюида будет выкачиваться с их помощью и от самого способа выкачивания.
В зависимости от того, какой тип флюида планируется выкачивать, НКТ разделяются:
Схема устройства нефтяной скважины с использованием нкт.
- для комплектования нефтяных скважин;
- для комплектования газовых скважин;
- для нагнетающей скважины;
- для комплектации скважин по добыванию тяжелой нефти (битум).
Для одновременной добычи в одной и той же скважине могут быть установлены колонны НКТ с различных продуктивных горизонтов. Как правило, более двух колонн НКТ не монтируется, и эти скважины называются двойные.
В отличие от обсадных изделий, которые навсегда зафиксированы цементом в скважину, НКТ периодически извлекаются для их ремонта или замены. Это может происходить несколько раз на протяжении всего срока эксплуатации скважины. Исходя из этого, одна из самых важных задач при составлении проекта колонн НКТ – это обеспечение их быстрой, эффективной и безопасной установки, удаления и переустановки при необходимости.
В последнее время наблюдается тенденция по комплектованию скважин колоннами НКТ, способными выполнять множество функций без необходимости их полного вынимания или замены.
Стандартные параметры НКТ и стандартизация
Стандартизация упрощает изготовление и последующее использование всей партии.
Стандартные параметры NKT:
- длина — от 6 до 10,5 м; максимум — 11,5 м (по индивидуальному заказу);
- сечение — от 50,8 до 139,7 мм (от 2 до 5,5 дюймов).
- NKT класса А — от 9,5 м до 10,5 м.
Актуальные диаметры (мм) для заданной толщины стенок изделия (мм):
- 27 / 3;
- 33 /3,5;
- 42 /3,5;
- 48 / 4;
- 60 / 5;
- 73 / 6,7 и 7;
- 89 / 8 (по требованию клиента допускается изготовление изделия по заданным параметрам: НКТ 89х6);
- 102 / 6,5;
- 114 /и 7.
Параметры задаются ГОСТ 633-80. Допускаются незначительные отклонения, но они обязательно указываются в сопроводительной технической документации.
Калькуляция
Сортамент заборных труб достаточно широк, потому представить бюджет ограждения не составляет труда. За основу вычисления берется количество труб, необходимое для формирования каркаса. Учитывается цена за метр, значение имеет количество прогонов и опор. Их размер обязательно меньше сечения профиля. Задача — распределить вес облицовочного материала.
Вычисляется по толщине стенки: чем толще, тем дольше простоит заборная труба и тем больше весит. Вес металла прямо влияет на цену изделия.
Средняя цена круглых стальных труб на погонный метр от 130 до 450 рублей. Цены на профильные трубы предлагаются от 130 до 799 рублей за погонный метр. Доступные изделия имеют меньшую стенку — 2 мм, и сечение минимум 60 мм. Другими словами, цена напрямую зависит от веса, толщины стенки и длины.
Советы по выбору изделий
Выбор должен ориентироваться на функциональную задачу. При оформлении заказа на определенную разновидность необходимо отметить, на каком типе скважин продукт будет эксплуатироваться.
При этом производителем должны быть предоставлены:
- соединительные муфты;
- вся техническая документация;
- описание продукта (должен быть указан объем, предполагаемый регламент эксплуатации);
- инструкция по эксплуатации;
- перечень параметров соединительных муфт, чтобы не допустить несовпадения с маркировкой.
Трубы буровые с внутренним полимерным и наружным комбинированным покрытием
Выбор определяется характером выкачиваемой среды. Возможно, изделия будут контактировать с нефтью, газом или битумом? Каждый тип скважины предполагает использование определенной разновидности.
Важно!
Достойное качество изделий может гарантировать только проверенный производитель, располагающий лицензией на профессиональную деятельность.
Приобретать можно только сертифицированную продукцию.
Прожилины
Отдельно нужно остановиться на горизонтальных перекладинах, которые передают нагрузку от забора на опорные столбы. На фото видна обратная сторона ограждения, где показаны прожилины. Данные элементы не контактируют с почвой, поэтому риск разрушения от коррозии не играет особой роли. Однако их тоже можно сделать из труб НКТ, чтобы придать конструкции большую прочность. Конечно, при желании можно взять и деревянные балки, однако они не будут такими долговечными.
Металлопрофиль крепится к прожилинам с помощью заклепок, которые не позволят раскрутить конструкцию, в отличие от шурупов. Если вы хотите сделать прожилины из обычных металлических профилей, то следует учесть коэффициент изгибания, чтобы забор в целом получился прочным и надежным.
Установка забора
После того, как вы остановили свой выбор на материалах для опорных столбов и других компонентов конструкции, следует начать строительство. Прежде всего, следует разметить участок. После этого можно приступать к монтажу столбов. Для этого потребуется сделать определенный фундамент, а значит – вырыть траншею под него.
Также можно пойти другим способом: сделать отверстия в земле в местах, где будут размещаться опорные столбы. После этого можно устанавливать столбики и бетонировать их внизу. На видео показана технология создания бетона и процесс заливки. После этого необходимо дать опорам около месяца для застывания.
Теперь можно приступать к привариванию перекладин и установке профнастила. Не забудьте хорошо прогрунтовать и покрасить весь каркас, чтобы уберечь его от коррозии.
Резьбовые соединения НКТ
Для разных эксплуатационных условий насосно-компрессорные трубы соединяются резьбами не одинакового геометрического профиля. Для унификации резьбовых концов труб и муфт для их соединения между собой разработан стандарт ГОСТ Р 53365:
резьба треугольного профиля с закругленными вершинами ;
| Параметр | 8 ниток на дюйм длины | 10 ниток на дюйм длины |
| H | 2,75 | 2,2 |
| P | 3,17 | 2,54 |
| α | 60° | |
| h1 и h3 | 1,81 | 1,41 |
| h | 1,73 | 1,33 |
| r | 0,51 | 0,43 |
| α/2 | 30° | |
| r1 | 0,43 | 0,35 |
| Z | 0,076 | |
| h2 и h4 | 0,51 | 0,43 |
| ϕ | 1°47’24” | |
| h5 и h6 | 0,43 | 0,35 |
| K | 1/16 (6,25) |
- резьба трапецеидального профиля для диаметров НКМ 60 – 102 мм;
- резьба трапецеидального профиля для диаметров НКМ 114 мм;
| Параметр | 60 – 102 мм | 114 мм |
| α | 33° | 13° |
| h1 внутренняя резьба | 1,3 | 1,6 |
| h1 наружная резьба | 1,2 | 1,6 |
| P | 4,23 | 5,08 |
| r | – | 0,2 |
| α1 | 3° | |
| r1 | 0,2 | |
| α2 | 30° | 10° |
| r2 | 0,25 | – |
| b | 1,66 | 2,29 |
| r3 | – | 0,8 |
| b1 | 1,6 | 2,3 |
| r4 | – | 0,8 |
| K | 8,33 | 6,25 |
| b2 | 1,8 | 2,43 |
| ϕ | 2°23’09” | 1°47’24” |
| b4 | 0,3 | – |
| b3 | 1,79 | 2,43 |
Присоединяется муфта к насосно-компрессорным трубам гладкого типа (неравнопрочные) по следующему сборочному чертежу:
Для резьбовых муфтовых соединений труб с высаженными концами НКТВ разработан другой сборочный чертеж:

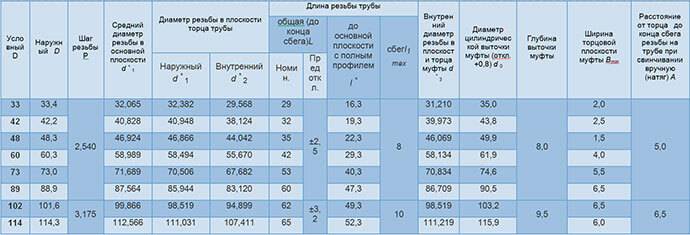

Для изготовления гладких труб используется следующая таблица:
| DN | P | D | d2 | d1 | dср | l2 | l | L | |
| номинал | отклонение | ||||||||
| 33 | 2,54 | 33,4 | 29,568 | 32,382 | 32,065 | 8 | 16,3 | 29 | 2,5 |
| 42 | 42,16 | 38,124 | 40,948 | 40,828 | 19,3 | 32 | |||
| 48 | 48,26 | 44,042 | 46,866 | 46,924 | 22,3 | 35 | |||
| 60 | 60,32 | 55,67 | 58,494 | 58,989 | 29,3 | 42 | |||
| 73 | 73,02 | 67,682 | 70,506 | 71,689 | 40,3 | 53 | |||
| 89 | 88,9 | 83,12 | 85,944 | 87,564 | 47,3 | 60 | |||
| 102 | 3,175 | 101,6 | 94,899 | 98,519 | 99,866 | 10 | 49,3 | 62 | 3,2 |
| 114 | 114,3 | 107,411 | 111,031 | 112,566 | 52,3 | 65 |
Для муфт гладких НКТ труб разработана другая таблица исполнений:
| DN | P | D | d3 | d0 | dср | B | l0 | A (натяг) |
| 33 | 2,54 | 33,4 | 31,21 | 35 | 32,065 | 2 | 8 | 5 |
| 42 | 42,16 | 39,97 | 43,8 | 40,828 | 2,5 | |||
| 48 | 48,26 | 46,1 | 49,9 | 46,924 | 1,5 | |||
| 60 | 60,32 | 58,13 | 61,9 | 58,989 | 4 | |||
| 73 | 73,02 | 70,83 | 74,6 | 71,689 | 5,5 | |||
| 89 | 88,9 | 86,71 | 90,5 | 87,564 | 6,5 | |||
| 102 | 3,17 | 101,6 | 98,52 | 103,2 | 99,866 | 9,5 | 6,5 | |
| 114 | 114,3 | 111,22 | 115,9 | 112,566 | 6 |
Для насосно-компрессорной трубы с высаженными концами изготовлена следующая таблица:
| DN | P | Dв | D | d2 | d1 | dср | l2 | l | L | |
| nom | lim | |||||||||
| 27 | 2,54 | 33,4 | 26,67 | 29,568 | 32,383 | 32,065 | 8 | 16,3 | 29 | 2,5 |
| 33 | 37,3 | 33,4 | 33,276 | 36,1 | 35,97 | 19,3 | 32 | |||
| 42 | 46 | 42,16 | 41,819 | 44,63 | 44,701 | 22,3 | 35 | |||
| 48 | 53,2 | 48,26 | 48,833 | 51,662 | 51,845 | 24,3 | 37 | |||
| 60 | 3,175 | 65,9 | 60,32 | 59,931 | 63,551 | 64,148 | 10 | 37,3 | 50 | 3,2 |
| 73 | 78,6 | 73,02 | 72,381 | 76 | 76,848 | 41,3 | 54 | |||
| 89 | 95,2 | 88,9 | 88,674 | 92,294 | 93,156 | 47,3 | 60 | |||
| 102 | 108 | 101,6 | 101,124 | 104,744 | 106,216 | 51,3 | 64 | |||
| 114 | 120,6 | 114,3 | 113,636 | 117,256 | 118,916 | 54,3 | 67 |
Значения размеров для муфт НКТВ собраны в отдельную таблицу:
| DN | dср | P | d0 | D | d3 | B | l0 | Натяг А |
| 27 | 32,065 | 2,54 | 35 | 26,67 | 31,21 | 2 | 8 | 5 |
| 33 | 35,97 | 38,9 | 33,4 | 35,115 | 3 | |||
| 42 | 44,701 | 47,6 | 42,16 | 43,846 | 2,5 | |||
| 48 | 51,845 | 54,8 | 48,26 | 50,99 | ||||
| 60 | 64,148 | 3,175 | 67,5 | 60,32 | 62,801 | 3,5 | 9,5 | 6,5 |
| 73 | 76,848 | 80,2 | 73,02 | 75,501 | 4,5 | |||
| 89 | 93,516 | 96,9 | 88,9 | 92,169 | 6,5 | |||
| 102 | 106,216 | 109,6 | 101,6 | 104,869 | ||||
| 114 | 118,91 | 122,3 | 114,3 | 117,569 | 7,5 |
Под резьбой остаточная толщина стенки должна составлять 1 мм для DN менее 48 мм или 2 мм для всех остальных труб.

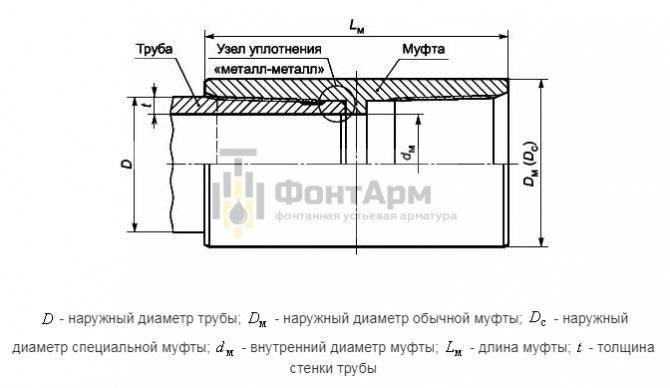

Для соединения высокогерметичных труб НКМ с уплотнением металл по металлу разработан сборочный чертеж следующего вида:
Рабочий чертеж трубы:
Значения размеров для него скомпонованы в таблицу:
| DN | L | d2 | d1 | dвн | Конусность | D |
| 60 | 65 | 54.175 | 56.575 | 57.925 | 1/12 | 60.32 |
| 73 | 66.875 | 69.275 | 70.625 | 73.02 | ||
| 89 | 75 | 81.917 | 84.317 | 86.5 | 88.9 | |
| 102 | 94.617 | 97.017 | 99.2 | 101.6 | ||
| 114 | 98 | 106.375 | 110.175 | 111.1 | 1/16 | 114.3 |
Продолжение таблицы:
| DN | hr | l5 | l4 | l1 | l |
| 60 | 1,6 | 10 | 10 | 20 | 45 |
| 73 | |||||
| 89 | 55 | ||||
| 102 | |||||
| 114 | 2 | 14 | 13 | 29 | 66 |
Рабочий чертеж муфты НКМ:
И таблица исполнений для этой муфты:
| DN | L1 | d0 | d4 | d3 | dвн | Конусность | D |
| 60 | 63 | 62,5 | 54,475 | 59,225 | 57,925 | 1:12 | 60,32 |
| 73 | 75 | 67,125 | 71,875 | 70,625 | 73,02 | ||
| 89 | 73 | 91 | 82,117 | 87,7 | 86,5 | 88,9 | |
| 102 | 104 | 94,767 | 100,35 | 99,2 | 101,6 | ||
| 114 | 96 | 116,5 | 106,425 | 112,475 | 111,1 | 1:16 | 114,3 |
Продолжение таблицы:
| DN | A | B | l10 | l8 | l7 | l6 |
| 60 | 4,4 | 3,5 | 15,6 | 43 | 53 | 57 |
| 73 | 5 | 5 | 15 | |||
| 89 | 5,6 | 6,5 | 14,4 | 53 | 63 | 67 |
| 102 | 6,2 | 6 | 13,8 | |||
| 114 | 8 | 5,5 | 24 | 72 | 82 | 90 |
В процессе добычи эксплуатационная колонна может испытывать не одинаковые нагрузки:
- пульсации, гидроудары, вибрации от насосного оборудования;
- растягивающие, сжимающие нагрузки от веса забойного, стволового оборудования, установки пакеров, якорей, соответственно;
- химическая, электрохимическая коррозия при повышенном содержании углекислоты, сероводорода в откачиваемом из пласта флюиде;
- механический износ внутренних стенок от абразивных частиц и штанговых колонн ШГН.
Поэтому конкретный тип резьбового соединения, профиль резьбы, ее шаг и длина выбираются проектировщиком с учетом способа добычи, глубины пласта, характеристик нефти, конденсата, газа.

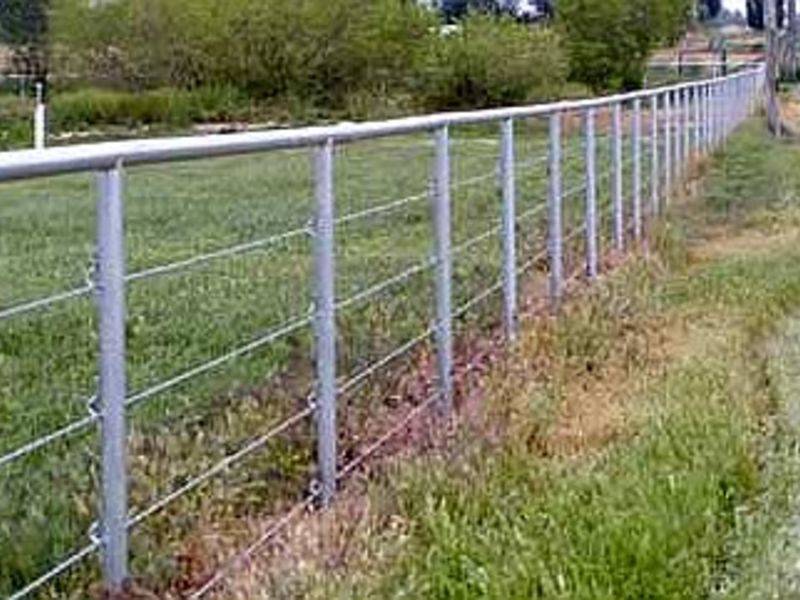

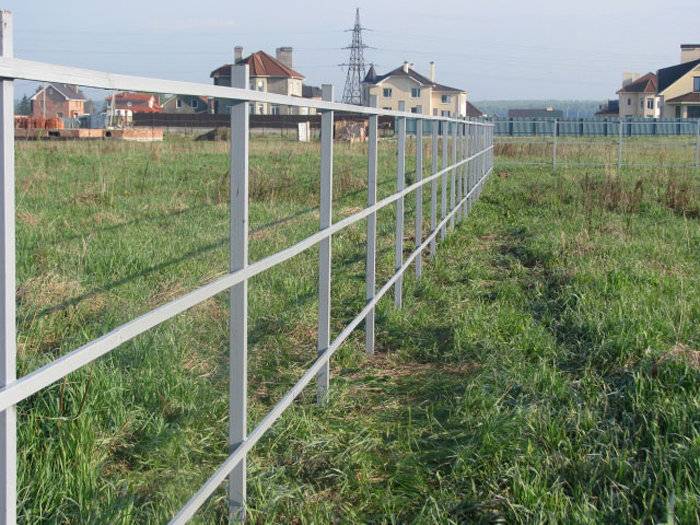

Устанавливаем забор из труб НКТ своими руками
Итак, приступаем к установке основы забора своими руками – столбов из труб НКТ:
- Делаем замеры на местности и чертим план ограждения. Намечаем места расположения калитки и ворот, а остальное расстояние делим на равные отрезки 2,5 – 3 м. При несовпадении, можно изменить размеры ворот.
- Проверяем план в натуральную величину: устанавливаем колышки в нужных местах, проверяем, достаточна ли ширина ворот, калитки, их расположение относительно дома.

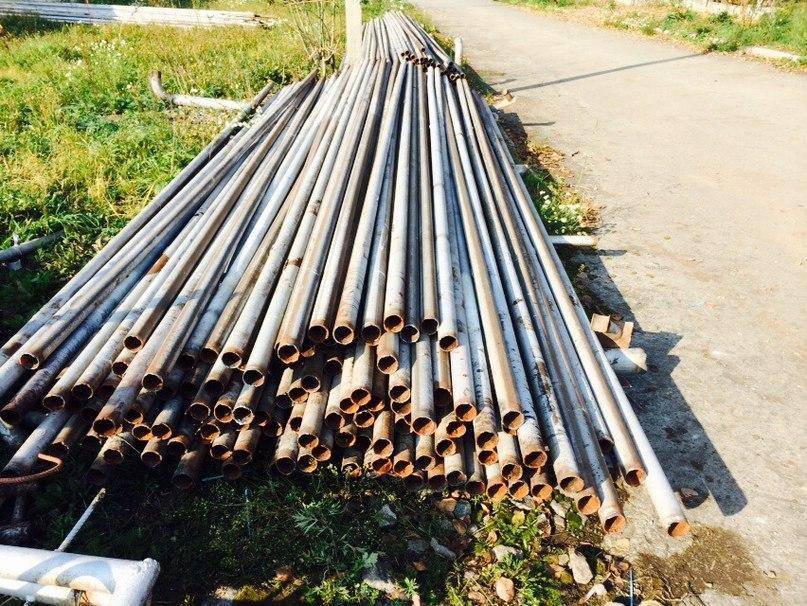

- Подсчитываем и закупаем необходимое количество труб НКТ. Длина их зависит от высоты сооружаемого забора (обычно берут 3 м), а самый подходящий диаметр 73 – 89 мм. Толщина стенок при этом составляет 5,5-6,5 мм. Этого достаточно для забора из любого материала. Шестидесятка хоть и имеет толщину стенок 5 мм, но лучше перестраховаться. На лаги для забора из профлиста или евроштакетника потребуется профиль 40 на 20 мм.
- Делаем окончательную разметку и начинаем устанавливать столбы. Делают это двумя способами:
- Первый предполагает установку легкого ограждения из профлиста, штакетника или дерева. Трубы в этом случае не обязательно замуровывать в ленточный фундамент, каждая устанавливается отдельно. Для этого бурят яму ниже глубины промерзания и делают подушку из песка. Затем подготовленную трубу вставляют в яму и заливают бетоном на 40-50 см. Подготовка трубы заключается в приваривании поперек нее отрезков профиля или уголка. Залитые бетоном, они не дадут ее вытолкнуть силам пучения. Далее яма заполняется песочно-щебеночной смесью с послойным трамбованием.
- Второй способ применяют при строительстве тяжелого забора из кирпича, камня, габионов. В этом случае копают траншею для мелкозаглубленного фундамента. Глубина траншеи около 1 м, ширина 30 см. Песчаную подушку делают не более половины глубины, обычно 20-30 см. Затем устанавливают столбы как описано выше, а между ними укладывают арматурный каркас и заливают бетонную ленту.
- К трубам приваривают 2-3 прожилины и после зачистки грунтуют и красят все металлические части.
- Листы профнастила или планки штакетника крепят своими руками саморезами под цвет покрытия.
- Кирпичный (каменный) забор выкладывают непосредственно на бетон или на цоколь из двух-трех рядов кирпича другого цвета.
Инструкция по установке
Способ крепления столбов зависит не только от навыков мастера и типа забора
Также немаловажно качество земли, на которой будет стоять забор. Главное, чтобы земля не проваливалась и столбы забора не перекручивались
Это может повредить большую часть забора.
- Подготовка сайта. Участок, на котором будет возводиться забор, следует очистить от растительности, выровнять, установить состояние грунта и близость грунтовых вод.
Маркировка. На этом этапе нужно измерить длину забора. В зависимости от типа забора рассчитывается количество пролетов и необходимое количество столбов. На местах будущих столбов сделана разметка.
Различные схемы строительства забора
Требования ГОСТ
Труба НКТ используется для транспортировки жидких, газообразных веществ из скважин на поверхность. В техническом плане они представляют собой обычные бесшовные трубы. Согласно ГОСТ они должны обладать следующими свойствами:
Высокая прочность. Во время работы добывающей платформы по трубопроводу под давлением будут проходить жидкости и газы. Нужно чтобы трубопроводная установка сохраняла свою прочность и не растрескивалась. Даже небольшие течи или трещин приведут к полной разгерметизации установки, что может привести к выходу из строя всей платформы. Устойчивость к растяжению. Большинство современных скважин не являются полностью прямыми. Это вызвано различными причинами: недостатки бурения, изменение формы скважины в связи с движением земли и так далее
Важно, чтобы трубы сохраняли свою форму и не растрескивались при изгибе. В случае низкой устойчивости к растяжению колонна может дать течь, что приведет разрушению системы
Плотность, герметичность
Материал, из которого изготовлены трубопровод, должен быть плотным и герметичным. Особенно критичен фактор для концов установки, на которые будет наноситься резьба. Если материал будет пластичным, то резьба выйдет некачественной. Из-за этого нарушится герметичность швов, что может привести к разгерметизация системы. Коррозийная устойчивость. По трубопроводу во время работы буровой установки будет проходить большое количество жидкости или пара. Это может привести к образованию ржавчины, что приведет к разрушению трубной колонны. Для изготовления НКТ применяется высокоуглеродистая сталь, которая содержит легирующие добавки на основе хрома. Этот компонент препятствует образованию ржавчины, а также стимулирует образование защитной оксидной пленки на поверхности металла. Благодаря этому установка не растрескивается и не ржавеет во время работы вышки.
Каким делать столб
Какими делать столбы каждый решает в зависимости от бюджета, назначения забора, вида заборных пролетов. Основными материалами, которые используются для изготовления опор, являются дерево, кирпич или камень, бетон и металл. Деревянные столбики дешевле, но и прочность их значительно ниже. Обычно деревянные столбы используют для легких оград.
Столбы из камня и кирпичные опоры — удовольствие не из дешевых, к тому же требуют больших затрат времени на возведение. Строят их для поддержания массивных пролетов, иногда просто для красоты и подчеркивания статуса хозяина.

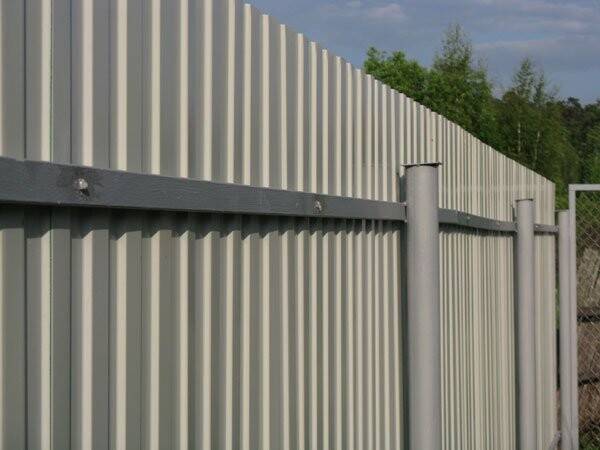

Пример каркаса ограды из профлиста из покрашенных НКТ труб

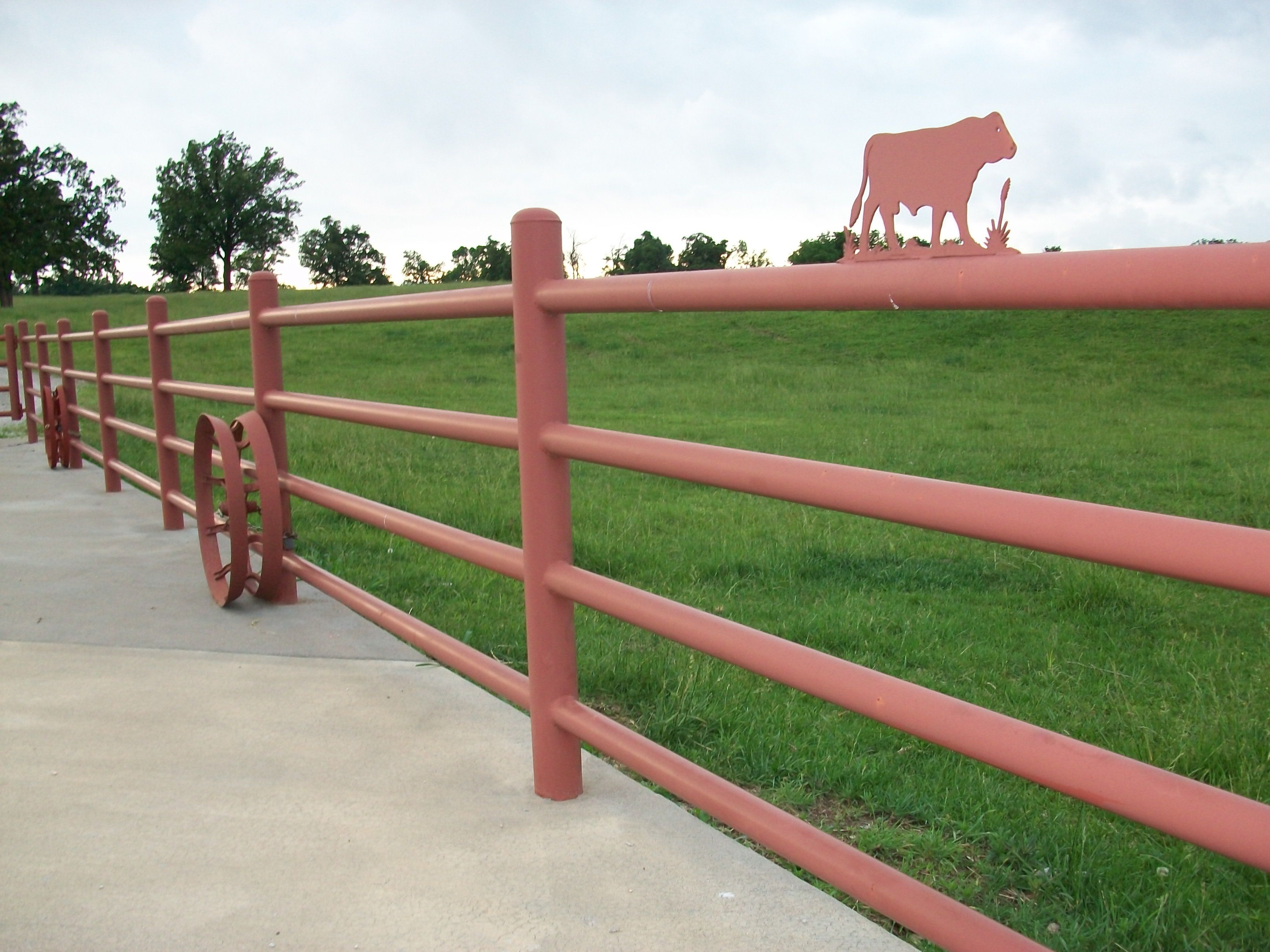

Столбы, для которых используют металлический квадратный профиль или трубы, получаются самым удачным материалом для ограждений любых типов.
Характеристики и марки стали НКТ
Эксплуатация в суровом климате требует от производителей использования особо прочных сталей.
Важно! Для изготовления используются следующие марки сталей: 30ХМА, 30, 20. Конструкционные углеродистые стали:. Конструкционные углеродистые стали:
Конструкционные углеродистые стали:
«30ХМА». Актуальна для изготовления деталей, эксплуатируемых при экстремально высоком температурном барьере (до +450 градусов). Содержит до 0,3% углерода. Литера «А» свидетельствует о высшем качестве стали. Из нее изготавливаются газлифтные образцы для сжатого воздуха. Даже продукты бу, выполненные из этого материала, сохраняют свои первоклассные качества.
«30»: Требуется для изготовления соединительных муфт. Обеспечивает среднюю твердость поверхности.
«20»: Требуется для изготовления муфты, подшипников и др. деталей, предназначенных для эксплуатации под давлением. Обеспечивает высокую твердость поверхности.
Этапы бетонирования
Бетонирование проходит в несколько этапов.
Выкопайте ямы глубиной от 1 метра и более.
Для этого возьмите:
- Цемент – 1 часть
- Щебень – 3-4 части
- Песок – 3 части
Разведите водой до густой однородной консистенции.
Если вы устанавливаете столбы из металла, не забудьте прогрунтовать их перед установкой!
- Установите столб в яму и уровнем определите, ровно ли он стоит. Для такой задачи вам понадобится помощник. Выставив сваю прямо, начинайте закладывать цементный раствор. Напоминаем, он должен быть густым.
- Залейте яму до уровня земли, уплотните цементный раствор при помощи палки. Так вы дадите воздуху выйти.
Какие трубы лучше для забора, решать вам. Цена на каждый из типов материалов варьируется от самой доступной до недешевой. На стоимость могут влиять дополнительные антикоррозийные покрытия столбов, оцинковка и т. д.

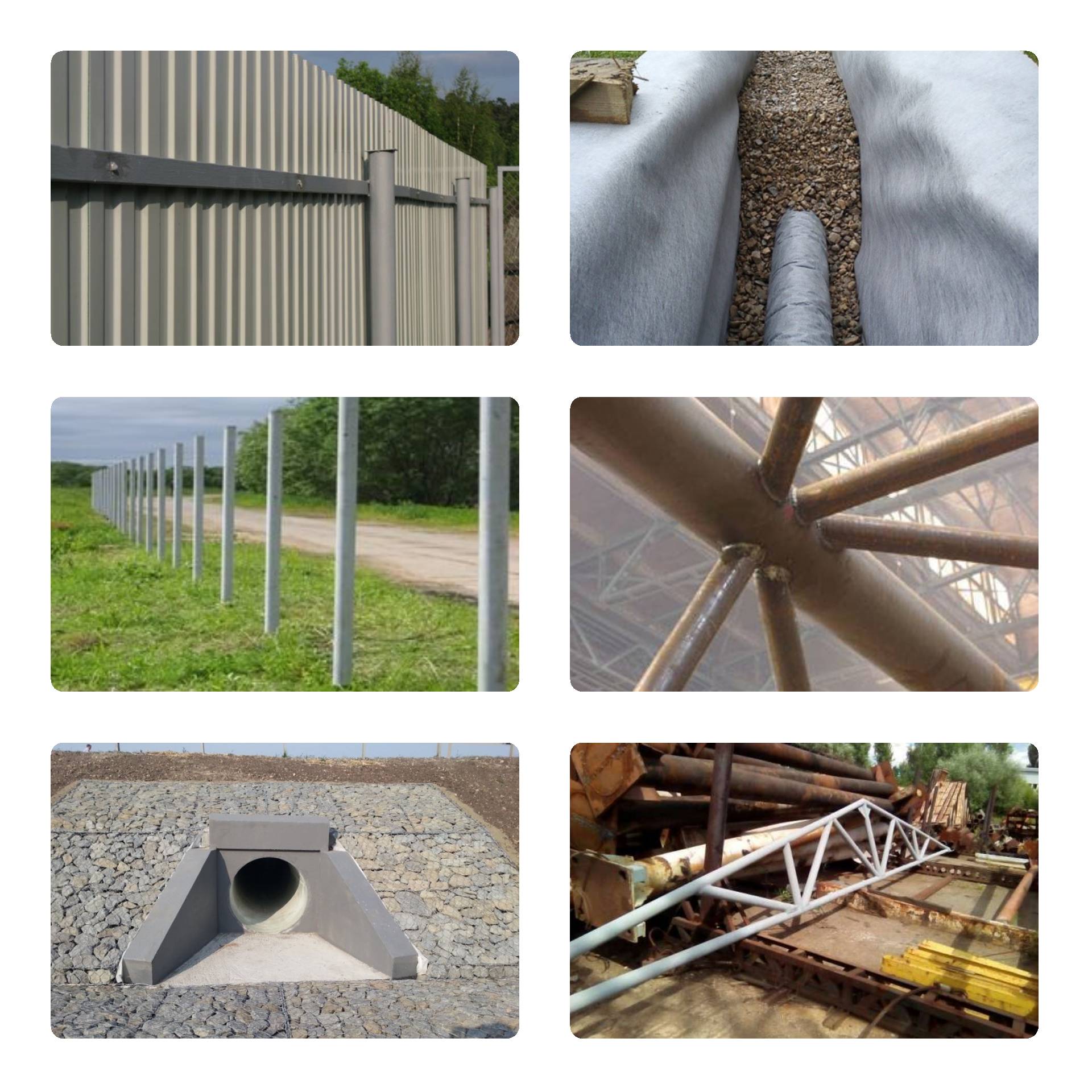

Особенности заборных столбов из НКТ
Универсальность. Столбы из металлических труб подходят для забора из сварной металлической 3d сетки, штакетника, профнастила, из пластиковых секций, металлической решетки. Их используют в качестве основы для возведения кирпичных столбов;
Прочность, которая обеспечивается толщиной стенки и применением высококачественной стали
Использование более легких труб для заборных столбов ведет к перекосу забора;
Бесшовный метод изготовления обеспечивает высокую антикоррозийность, что очень важно, особенно для подземной части опоры. Ржавчина, которая ведет к разрушению и потере стойкости столба, появляется в основном на местах сварки
Даже обработка специальными средствами и краской не препятствует, а только замедляет процесс;
Благодаря пропорциональной прочности материала и толщины стенок трубы НКТ можно использовать для высоких заборов;
Доступность. Материал можно приобрести на любом складе металлоизделий или в специальных отделах строительных магазинов по вполне лояльным ценам.
Как видно, НКТ в качестве заборных труб выглядят идеальным материалом: выдерживают довольно высокие нагрузки любого вида секций, меньше всех типов металлических изделий поддаются ржавчине, устойчивы к природным и механическим воздействиям.
Забор из сетки рабицы и столбов НКТ
Легкость монтажа позволяет установить трубы для опоры, не прибегая к услугам специализированных фирм.
Требования ГОСТ
Труба НКТ используется для транспортировки жидких, газообразных веществ из скважин на поверхность. В техническом плане они представляют собой обычные бесшовные трубы. Согласно ГОСТ они должны обладать следующими свойствами:
Высокая прочность. Во время работы добывающей платформы по трубопроводу под давлением будут проходить жидкости и газы. Нужно чтобы трубопроводная установка сохраняла свою прочность и не растрескивалась. Даже небольшие течи или трещин приведут к полной разгерметизации установки, что может привести к выходу из строя всей платформы.
Устойчивость к растяжению. Большинство современных скважин не являются полностью прямыми. Это вызвано различными причинами: недостатки бурения, изменение формы скважины в связи с движением земли и так далее
Важно, чтобы трубы сохраняли свою форму и не растрескивались при изгибе. В случае низкой устойчивости к растяжению колонна может дать течь, что приведет разрушению системы.
Плотность, герметичность
Материал, из которого изготовлены трубопровод, должен быть плотным и герметичным. Особенно критичен фактор для концов установки, на которые будет наноситься резьба. Если материал будет пластичным, то резьба выйдет некачественной. Из-за этого нарушится герметичность швов, что может привести к разгерметизация системы.
Коррозийная устойчивость. По трубопроводу во время работы буровой установки будет проходить большое количество жидкости или пара. Это может привести к образованию ржавчины, что приведет к разрушению трубной колонны. Для изготовления НКТ применяется высокоуглеродистая сталь, которая содержит легирующие добавки на основе хрома. Этот компонент препятствует образованию ржавчины, а также стимулирует образование защитной оксидной пленки на поверхности металла. Благодаря этому установка не растрескивается и не ржавеет во время работы вышки.
Асбестоцемент – выбор профессионалов
Асбестоцементовые трубы для ограды
Этот вариант, пожалуй, является самым выгодным и надежным из всех. Явных минусов у асбестоцементных труб нет, зато плюсов – множество:
- Дешевизна
- Стойкость и надежность
- Легкость при монтировке
Данный материал замечательно переносит любые погодные условия и не боится грунтовых вод. Ограждение прослужит вам очень долго.
Если вы стеснены в средствах, не бойтесь приобрести заборные трубы бу. Главное, убедиться, что они в состоянии, проверьте весь товар на трещины и коррозию. Купить их вы можете на балках родного города или на любом сайте, который специализируется на продаже б/у вещей. Однако, разумеется, лучше немного подождать и купить качественные и новые материалы. Помните, что долговечность готовой ограды зависит напрямую от них. Присмотритесь к пластиковым образцам. Они выгодные и удобные.
Особенности установки
Монтаж труб на деле гораздо проще, чем может показаться. Вы наверняка с этим справитесь без вызова мастеров, но наличие помощника не помешает. В этом разделе вы узнаете, как установить трубы для забора.
Установка труб для забора – основные способы:
- Забивание – самый дешевый способ. Но он подходит не для всех типов грунта
- Вкапывание подходит для легких заборчиков.
- Свайный способ станет прекрасным решением для плотных, сложных грунтов. Правда, вам понадобятся дорогостоящие винтовые сваи.
- Бетонирование – самое надежное решение подобной задачи. Рассмотрим его подробнее.
Инструкция по установке
Способ, которым будут устанавливаться столбы, зависит не только от умения мастера и вида забора
Важно и качество грунта, на котором ограда будет стоять. Главное — не допустить, чтобы грунт просел и случился перекос опоры
Это может привести к повреждению значительной части ограждения.
- Подготовка местности. Территорию, по которой будет проходить предполагаемая ограда нужно расчистить от растительности, разровнять, определить состояние грунта, близость подземных вод.
Разметка. На этом этапе измеряется длина забора. В зависимости от вида ограждения подсчитывается количество пролетов и необходимое количество столбов. Ставятся пометки в местах будущих опор.
-
- Подготовка труб. Чтобы будущая ограда стояла крепко и нерушимо долгие годы, трубы для роли опоры нужно подготовить, так как им придется контактировать с водой и влажной землей длительный период. Подготовка состоит, прежде всего, в покраске опоры грунтовкой с антикоррозийным эффектом по всей длине. Ту часть, которая будет находиться непосредственно в грунте, желательно покрыть еще и битумной мастикой. Еще один важный момент — это предотвратить попадание воды внутрь трубы. Для этого ее верхняя часть закрывается металлической заглушкой, которая прикрепляется к основе сварочным швом. Можно сделать проще: уже после окончания монтажа забора накрыть верх опоры любой емкостью, да хоть обрезанной пластиковой бутылкой, и покрасить ее в цвет столба.
Показатель толщины стенки труб НКТ
Основной характеристикой, сказывающейся на долговечности всего сооружения, а также на показателях прочности, является толщина стенок трубы. Сегодня предлагается большое разнообразие различных ограждений, но они обладают одним недостатком – это сварная продукция, поскольку, закупая трубы, многие производители стараются снизить себестоимость. Также стоит отметить, что многие изготовители заборов приобретают сварную трубу б/у. Толщина стенок такого «сырья», находится в пределах от 1,5 и до 2,5 мм.
Безусловно, столб, обладающий размером стенки в 1,5 мм, подойдет под так называемую сетку «рабицу» с низким показателем нагрузки, но период его службы не превысит пятилетнего срока из-за воздействия коррозийной реакции. Помимо этого подобное изделие необходимо бетонировать, для того, чтобы избежать его расплющивания от воздействия сил пучения. Прочность опоры, т.е. её несущая способность пропорциональна показателю площади сечения силового элемента, а также пределу прочности самого материала. Исходя из этого, можно отметить, что устанавливать столбы можно реже, а сам забор возводить выше, благодаря чему появится возможность экономить на материалах, а также работах.
Если рассматривать трубу НКТ, то производят её с существенным запасом прочности. В соответствии с ГОСТ-ом 633 – 80, показатель величины гидродавления, который может выдержать труба НКТ, достигает отметки в 1000 атмосфер минимум. Это довольно большое давление, которое недостижимо в бытовых условиях. К примеру, в жилом доме давление воды не превышает 15 Атм (показатель высотного здания). Благодаря наличию толстой стенки, а также отменному качеству стали, произведенные из труб НКТ столбы, могут прослужить не менее полувека и могут задействоваться при обустройстве сплошных заборов с высотой 4 метра и больше. Помимо этого, такие трубы успешно могут применяться в роли силовых деталей конструкций, а также свай в дачном приусадебном строительстве.
Установка металлических труб для забора
Монтаж металлических столбов имеет массу общего с установкой любых других несущих оснований. Произвести всю работу по вкапыванию основ в грунт и подготовке к монтажу секций забора можно если не самостоятельно, то с помощью еще одного человека. Процесс установки опор разделен на следующие этапы:
1. Разметка. Удобнее всего производить разметку с помощью деревянных колышков. Их вбивают по углам планируемого забора, натягивая между ними нить. К следующему этапу стоит приступать только после того, как разметка приняла правильную геометрическую форму.
2. В соответствии с полученными результатами вычислений о количестве опорных столбов, в места их вкапывания также устанавливаются колышки.
3. В отмеченных колышками местах выкапываются углубления для металлических столбов. Выкапывать грунт можно обычной лопатой, но гораздо быстрее этот процесс происходит с использованием ручного бура.
4. Столб устанавливается в углубление. Если был выбран метод установки без фундамента, то нижняя часть опоры просто закапывается и утрамбовывается землей. В других случаях, когда скрепляющим компонентом будет служить цементный раствор, внутрь углубления засыпается слой песка. Затем выливается вода, слой песка трамбуется.
Места для будущих опор нужно заранее разметить и проверить, чтобы они находились на одном уровне
5. Ровность установки каждого столба проверяется со всех сторон строительным уровнем. Для того, чтобы столб не наклонился в период застывания цемента, трубу подпирают деревянными брусьями с двух сторон.
6. По верху крайних опорных столбов, которые следует устанавливать в первую очередь, натягивается шнур. Это необходимо для того, чтобы упростить процесс выравнивая промежуточных столбов по высоте. Если какие-то из ям окажутся более глубокими, в них досыпается нужное количество песка.
7. После того, как удалось убедиться в идентичности высоты каждого столба, каждая яма засыпается щебнем. Это позволяет более прочно удерживать несущие столбы, особенно в случае с глинистой почвой.
8. Щебень утрамбовывается, засыпается крупнозерным песком. Песок снова заливается водой и утрамбовывается. Только после этого можно приступить к бетонированию углубления. Для легких заборов можно уменьшить количество засыпаемого щебня, для более тяжелых щебня потребуется больше.
Горизонтальные лаги разрешается устанавливать после полного застывания бетонного раствора, через 2-3 дня. Крепление лаг осуществляется методом сварки. Механическим способом устанавливать лаги тоже можно, но это потребует больше времени. По завершению процесса приваривания и остывания деталей приступают к покраске забора. Перед покраской на стальную поверхность можно нанести слой антикоррозийной грунтовки.
Также с целью уменьшить коррозийные процессы на трубы для металлического забора следует надевать навершие. Кроме защиты опорного столба от проникновения внутрь осадков и застаивания в полости трубы, этот элемент также выполняет декоративную функцию.
После этих действий каркас будет полностью готовым для дальнейшей установки заборных элементов и секций. Установка основания для забора – мероприятие, которое вполне реально осуществить самостоятельно, без помощи бригады специалистов.
Заключение
Трубы НКТ представляют собой пустотелые бесшовные тела цилиндрической формы из высокоуглеродистой стали с добавлением вольфрама и хрома. Эти детали используют для изготовления насосных колонн, которые используются для добычи нефти, газа и воды при помощи технологии бурения скважин. Трубы скрепляются друг с другом с помощью сварки или резьбовых муфт.
Для добычи полезных ископаемых делается скважины, в которую устанавливается обсадная труба — в нее монтируется труба НКТ. По ГОСТ все трубопроводы должны обладать высокой прочностью, устойчивостью к растяжению, гибкостью, высокой устойчивостью к коррозии.
- Металловедение для машиностроения. Справочник: моногр. / К.Г. Шмитт-Томас. — М.: Металлургия, 1995.
- Гидротехнические сооружения / М.М Гришин. — М.: М. Издательство литературы по строительству и архитектуре; Издание 2-е
- Монтаж систем внешнего водоснабжения и канализации / ред. А.К. Перешивкин, А.А. Александров, Н.Я. Далматова, и др.. — M.: Стройиздат
- Статья на Википедии
