Строительство шумозащитных сооружений
Поскольку шумозащитные сооружения имеют большую высоту (до 3,5 м), они сталкиваются с серьезными ветровыми нагрузками. Чтобы щиты ограждения оставались на месте и не были повреждены ветром, они должны обладать определенной собственной прочностью. Кроме того, они должны быть установлены на прочном фундаменте. Правильно будет заложить ленточный фундамент шириной 20 см на глубину промерзания грунта. При наличии рядом с дорогой кювета, подошва ленты не должна располагаться выше его дна. Альтернативой ленточному фундаменту способны стать винтовые сваи длиной не менее 150 см. Толщина стенки свай – не менее 2 мм.
Очень важно, чтобы шумозащитные сооружения были сплошными, т.е. не имели зазоров и щелей, которые чаще всего образуются в местах крепления заполнения к столбам
Если заборы сооружаются из доски, то она набивается с «шахматным» нахлестом. Ребристая поверхность такого забора, к тому же, способствует рассеиванию звука при отражении. Просвет между землей и досками не должен быть большим. В идеале лучше, если бы его совсем не было, но для этого понадобится возводить цоколь.
Шумозащитные сооружения с виду представляют собой высокие сплошные заборы. Но что, если люди не желают превращать свой участок в «тюремный» дворик? В таком случае они должны либо смириться с шумом, либо построить забор из секций со светопрозрачным заполнением. Причем светопрозрачное заполнение может начинаться не от самой земли, а от высоты 1,5-2 метра. С этой ролью отлично справляется сотовый поликарбонат.
Еще одной проблемой при возведении шумозащитных заборов являются ветви деревьев, выходящие на улицу. Их придется либо спилить, либо сделать для них выходы. Второй способ позволяет сохранить ветку, но в заборе при этом образуется дыра. Пока она заполнена веткой – нет никаких проблем. Но дерево, в отличие от забора, растет.
Высота является одной из главных характеристик шумозащитного сооружения. Звуковые волны как отражаются, так и огибают препятствие. Чтобы звук не пришел в зону комфорта, необходимо правильно рассчитывать высоту забора.
Характеристики материалов шумоизоляционных ограждений
Материал
Толщина, мм
Плотность кг/м²
Индекс звукоизоляции, дБА
Цена, руб
Поликарбонат монолитный
8-12
10-14
30-33
2400
Пористый цементобетон
100
161
36
300
Кирпич
150
288
40
600
Стальной лист с полимерным покрытием
0,6
9,8
18
450
Стальной лист перфорированный
0,64
4,9
24
550
Алюминиевый лист
1,59
4,4
23
1650
Сосновая доска
25
18
21
1200
Сендвич панель
35
12
40
3600
Критерии эффективности шумопоглощения и шуморассеивания
Основная характеристика шумозащитного сооружения – это его способность снижать уровень звука в децибелах (дБ). Действенным для условий дачи считается такой забор или экран, который способен снизить уровень шума не менее, чем на 30 дБ. При этом, согласно норм СНиП 23-03-2003, комфортным является уровень шума, не превышающий 40-60 дБ.
Уровень звукового давления для различных источников составляет, дБ:
- шорох листьев в лесу, слабый шепот – 10-20;
- тихий разговор в комнате – 20-30;
- негромкая музыка – 30-45.
Рассмотрим пример. Наивысшая точка дачного дома составляет 5 м, расстояние от границы дачного участка до шоссе 30 м, расстояние от границы дома до предполагаемого места установки шумозащитного забора/экрана 10 м, наибольший шум вызывают грузовые самосвалы, максимальная высота которых составляет 3,4 м. Определяем угол возвышения забора по отношению к источнику звука: tgα = (5–3,4)/30 = 0,05, следовательно, угол α = 32´. Теперь вычислим превышение верхней точки забора по отношению к высоте источника шума: х = 0,05×10 = 0,5 (м). Таким образом, высота возведенного в данном месте забора должна быть не менее h3 = 3,4 + 0,5 = 3,9 (м).
Шумозащитный забор или экран своими руками
Сразу стоит оговориться, что сооружение шумозащитного забора или экрана – дело затратное. Вначале определяются с материалом. Наиболее современным способом шумозащиты считается выполнение ограждения из многослойных сендвич-панелей, как на фото. Они легки, а также удобны в транспортировке и последующем монтаже.
Менее эффективным, но более презентабельным будет забор из сотового поликарбоната (толщиной не менее 8 мм) или пенобетона. Шумозащитные показатели забора из профилированного листа будут скромными.
Следующим этапом является возведение фундамента. Поскольку суммарный вес конструкции невелик, то для сооружения достаточно обычного ленточного фундамента. Далее выполняется монтаж самого забора:
устанавливаются стойки экрана, которые прикрепляются к подготовленному фундаменту;
в межопорных пролетах производится установка основного профиля забора (сэндвич-панели, пенобетонной секции и т.д.), при этом следует обращать внимание на плотность прилегания, чтобы отсутствовали зазоры; выполняется прикрепление акустических панелей к стойкам (их конструкцией обычно предусматривается наличие специальных замков), причем шероховатая часть панели должна устанавливаться к источнику шума
Вы можете посмотреть видео о порядке возведения шумозащитного забора (экрана). При правильно выполненных расчетах и монтажных работах возведенные своими руками шумозащитные заборы заметно поднимут комфортность пребывания на даче и одновременно придадут дачному участку изысканность и самобытность.
Критерии эффективности шумопоглощения и шуморассеивания
Основная характеристика шумозащитного сооружения – это его способность снижать уровень звука в децибелах (дБ). Действенным для условий дачи считается такой забор или экран, который способен снизить уровень шума не менее, чем на 30 дБ. При этом, согласно норм СНиП 23-03-2003, комфортным является уровень шума, не превышающий 40-60 дБ.
Уровень звукового давления для различных источников составляет, дБ:
- шорох листьев в лесу, слабый шепот – 10-20;
- тихий разговор в комнате – 20-30;
- негромкая музыка – 30-45.
Рассмотрим пример. Наивысшая точка дачного дома составляет 5 м, расстояние от границы дачного участка до шоссе 30 м, расстояние от границы дома до предполагаемого места установки шумозащитного забора/экрана 10 м, наибольший шум вызывают грузовые самосвалы, максимальная высота которых составляет 3,4 м. Определяем угол возвышения забора по отношению к источнику звука: tgα = (5–3,4)/30 = 0,05, следовательно, угол α = 32´. Теперь вычислим превышение верхней точки забора по отношению к высоте источника шума: х = 0,05×10 = 0,5 (м). Таким образом, высота возведенного в данном месте забора должна быть не менее h3 = 3,4 + 0,5 = 3,9 (м).
Шумозащитный забор или экран своими руками
Сразу стоит оговориться, что сооружение шумозащитного забора или экрана – дело затратное. Вначале определяются с материалом. Наиболее современным способом шумозащиты считается выполнение ограждения из многослойных сендвич-панелей, как на фото. Они легки, а также удобны в транспортировке и последующем монтаже.
Менее эффективным, но более презентабельным будет забор из сотового поликарбоната (толщиной не менее 8 мм) или пенобетона. Шумозащитные показатели забора из профилированного листа будут скромными.
Следующим этапом является возведение фундамента. Поскольку суммарный вес конструкции невелик, то для сооружения достаточно обычного ленточного фундамента. Далее выполняется монтаж самого забора:
устанавливаются стойки экрана, которые прикрепляются к подготовленному фундаменту;
в межопорных пролетах производится установка основного профиля забора (сэндвич-панели, пенобетонной секции и т.д.), при этом следует обращать внимание на плотность прилегания, чтобы отсутствовали зазоры; выполняется прикрепление акустических панелей к стойкам (их конструкцией обычно предусматривается наличие специальных замков), причем шероховатая часть панели должна устанавливаться к источнику шума
Вы можете посмотреть видео о порядке возведения шумозащитного забора (экрана). При правильно выполненных расчетах и монтажных работах возведенные своими руками шумозащитные заборы заметно поднимут комфортность пребывания на даче и одновременно придадут дачному участку изысканность и самобытность.
Шумоотражающие экраны особенности
Форму изделия определяет стойка, которая является несущей конструкцией из металла. Она выдерживает основную нагрузку. Сверху покрыта горячим цинком, защищающим поверхность от воздействия коррозии. Толщина верхнего слоя составляет не меньше 80 мкм. Особенности:
- Вдоль стойки расположены пазы, которые фиксируют экраны.
- Внизу есть фланец, позволяющий крепить к основанию.
- Вверху находятся ограничители, фиксирующие экран.
- На стойках в верхней части монтируются крышки, защищающие стойки от проникновения осадков, мусора.
- Звукопоглощение составляет 90%, изоляция звука 33 дБ.
- Ограждения прозрачные, тонированные, непрозрачные, выбор производится в зависимости от необходимой степени прозрачности в Минске (оргстекло, сотовый поликарбонат, перфорированные металлические листы).
Как сделать забор самостоятельно
- Если вы решили сделать шумопоглащающий забор для частного дома самостоятельно, своими руками, вам необходимо для начала провести анализ источника шума и его уровень, после чего стоит определиться с высотой и типом забора. Чем больше высота, тем меньше звуков с улицы будет попадать к вам на участок. Стандартная высота таких ограждений достигает от двух до шести метров.
- Но перед тем как определиться с высотой забора, следует узнать какие требования по возведению заборов в вашем городе существует, чтобы избежать проблем в дальнейшем. Как часто бывает, высота имеет ограничение. После выяснения всех нюансов и выбора материала, из которого будете производить постройку, можно переходить к главному процессу подготовительной работы – измерению.
- Измерьте длину вашего участка и перемножьте на желаемую высоту, тем самым вы получите площадь забора в квадратных метрах. Чтобы не ошибиться в покупке материалов стоит более тщательно отнестись к этой работе и приобретая строительный материал, необходимо брать с запасом хотя бы на десять процентов, как настаивают специалисты, чтобы потом не бегать по магазинам и не искать не хватившего материала нужного оттенка.
- Следующий этап установки забора своими руками – это приготовление глубоких ям и установление столбов, как на фото. Отверстия лучше всего делать таким строительным инструментом, как ручной ямобур. После того как сделаны довольно глубокие углубления под столбы, залейте в них строительную смесь из цемента, после чего вставьте столбы и укрепите их как можно крепче. Время высыхания бетона приблизительно двадцать четыре часа, но хорошо бы подождать подольше, чтобы произошло полное высыхание.
- Прежде чем продолжать работу, пообщайтесь с соседями, если они не против, начните монтаж реек для установки секций забора с их стороны участка. Если они отказались, то не стоит расстраиваться, сооружайте новую конструкцию на уже существующую. При установке шумопоглащающего ограждения не забудьте про звукоизоляционный материал, чаще всего для этих целей используют слой из минеральной ваты или пеноизола. Для его укладки можно использовать пространство между старым и новым заборами.
- Чтобы избежать неровностей в установке забора, используйте уровень.
Накладные оконные шумозащитные экраны
В настоящее время жилые здания, офисы и другие помещения зачастую располагаются настолько близко к действующим стройплощадкам, что использование предлагаемых выше периметральных, внутрисекторальных и навесных экранов не всегда сможет обеспечить эффективную защиту от шума особенно для людей, проживающих на верхних этажах. В таких случаях необходимо предусматривать иные меры снижения шума, такие как звукоизоляция стен здания, устройство шумозащитных окон и др. Но что делать в тех случаях, когда необходимо снизить уровень шума в уже существующей жилой застройке?
В данной статье одной из мер снижения уровня шума в жилой застройке на время строительства в стесненных условиях предлагается устройство настенного оконного шумозащитного экрана (НОШЭ). Экран представляет собой светопрозрачную конструкцию с раздвижными створками, позволяющую снизить уровень внешнего шума и служит альтернативой шумозащитным окнам. Данную конструкцию можно использовать как временное решение для снижения уровня шума. Изображение описанного шумозащитного экрана, а также способ его крепления приведены на рисунке 3.
Добавьте описание
Рис. 3. НОШЭ: А 1 — оконный проем; 2 — существующий оконный блок; 3 -створки окна; 4 — фартуки, закрывающие боковые зазоры; 5 — зазоры; 6 — вертикальные стойки крепления; 7 — направляющие, Б крепление НОШЭ к раме
Оконное шумозащитное устройство представляет собой экран в виде двухстворчатого окна с одинарным остеклением, которое устанавливается в наружную четверть оконного проема без демонтажа существующего окна . Створки окна конструкции возможно перемещать по направляющим. Также для обеспечения необходимого воздухообмена в данной конструкции между направляющими и оконным проемом имеются зазоры, обеспечивающие циркуляцию воздуха. Крепится НОШЭ к оконному проему с помощью специальных захватов, показанных на рисунке 1Б. Такой способ крепежа, позволяет легко и быстро установить данную конструкцию в оконном проеме без дополнительного оборудования и демонтажа существующего окна.
Данные экспериментальных измерений по подобной конструкции, приведены на рисунке 4.
Рис.4. Данные экспериментальных измерений
Из рисунка видно, что данная конструкция позволяет снизить уровень шума (совместно с уже существующими пластиковыми окнами с двойным стеклопакетом) при открытой форточке на 30 дБ А . Устройство НОШЭ увеличивает эффективность существующего остекления в среднем на 5-10 дБ А.
Лучшие производители шумозащитных экранов на 2023 год
Цены на изделия предоставляются по запросу после консультации со специалистами компаний.
Open Construction Service
Российский производитель щумопоглощающих оград и экранов. Компания предлагает широкий ассортимент продукции, начиная от простых заборов для дачи до многослойных конструкций, использующихся на автомобильных дорогах.
Фирма производит опоры самостоятельно, рассчитывая их характеристики индивидуально для каждого проекта.
Опоры и нижняя часть ограждений проходят обязательную антикоррозийную обработку, что увеличивает сопротивляемость неблагоприятным погодным и антропогенным условиям.
Специалисты компании оказывают услуги по подготовке проекта, геодезической съемке, и монтаже звукозащитного экрана.
Достоинства:
- Широкий ассортимент продукции;
- Полное сопровождение проекта;
- Гарантия на монтаж.
Недостатки:
Сталькон
Производит все виды шумозащитных изделий:
- Перфорированные;
- Ударопрочные;
- Светопрозрачные;
- Комбинированные.
Все поверхности проходят фирменную антикоррозионную обработку. Предприятие закупает неокрашенные оцинкованные листы. Перфорацию материала и дальнейшую обработку производят на собственном оборудовании. После окраски материал проходит термическую обработку.
В качестве наполнителя для сэндвич панелей используется негорючая минеральная вата.
Компания предлагает опоры прямой формы.
Достоинства:
- Высокая коррозионная стойкость;
- Гарантия на монтаж;
- Полный цикл работ, от расчета до монтажа.
Недостатки:
Вектор Инжиниринг
Компания, использующая при производстве материала холдинга УМЗ.
В ассортименте все разновидности экранов, включая временные и панели для ограждения инженерного и холодильного оборудования.
Индекс звукопоглощения варьируется от используемых материалов и максимально составляет 40 дБ при толщине панелей 100-125 мм.
В качестве светопрозрачного материала комбинированных заборов используются вставки из многослойного триплекса. Полностью светопрозрачные конструкции выполняются из акрила или триплекса.
Конфигураций опор прямая или ломаная.
Панели и опоры могут быть окрашены в любой из доступных цветов по желанию заказчика. Окрашивание производится порошковой краской с последующей термической обработкой.
Достоинства:
- Широкая цветовая гамма изделий;
- Полный цикл работ от расчета до монтажа.
Недостатки:
Пик
Известный производитель акустических барьеров с собственным производством.
Предлагает потребителям широкий модельный ряд изделий для защиты от вредного влияния повышенного шума:
- Звукоотражающие;
- Звукопоглощающие;
- Прозрачные;
- Комбинированные.
Кроме вышеперечисленных типов фирма предлагает временные легковозводимые ограждения.
Фирма отличается огромным опытом в производстве и монтаже, в частности, имеет самый большой выбор фундаментов для акустических барьеров.
Достоинства:
- Полное цикл, от замеров до монтажа;
- Широкий выбор материалов.
Недостатки:
- Высокая стоимость изделий;
- Долгий срок изготовления.
Дорбарьер
Российская компания, основным направлением деятельности которой является производство металлоконструкций в области строительства дорог. Все работы по изготовлению конструкций, в том числе шумозащитных панелей, осуществляются на собственном производственном комплексе. Сотрудники предприятия проводят полный комплекс работ, в том числе произведение всех необходимых замеров, подбор наиболее подходящего типа шумозащитного экрана, его производство и монтаж.
Основные виды шумозащитных конструкций, производимых компанией:
- Звукоотражающие панели, материал, используемый для их производства, — акриловое стекло, поликарбонат, профнастил, сталь листовая. Панель может быть как прозрачной, так и непрозрачной.
- Шумопоглощающие экраны. Основа конструкции — сэндвич-панели, состоящие из нескольких слоев.
- Комбинированные экраны — это симбиоз двух вышеописанных вариантов, могут использоваться различные материалы.
Достоинства:
- Есть выбор по типу экрана;
- Демократичные цены;
- Панели изготавливаются по ГОСТам;
- Комплексный подход в работе: от замеров до монтажа.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Шумоотражение
Если построить забор из материалов, отражающих звуковые волны, то можно защитить свой участок от раздражающих слух посторонних шумов. Хороший коэффициент звукоотражения имеют кирпич, бетон, оргстекло, монолитный поликарбонат. Забор из подобных материалов при достаточной высоте снизит уровень шума, но надеяться на абсолютную тишину и эффективную защиту участка от посторонних звуков, конечно же, не стоит.
Какой высоты должен быть забор
Забор средней высоты способен снизить уровень шума на 5 дБ. Это хороший показатель, но его не всегда достаточно для погашения шума. Для достижения нужного эффекта высоту забора наращивают. При этом каждый дополнительный метр дает примерно 1,5 дБ дополнительного снижения уровня шума.
Выше забор — тише на участке
Обратите внимание! Получается, что для снижения шума на 8 дБ придется построить забор высотой примерно 4 метра
Шумоотражающая способность различных материалов
Разные материалы обладают различной шумоотражающей способностью. Хорошо отражают звуки шлакоблок и габион.
Таблица. Шумоотражающая способность различных материалов.
| Материалы, мм | Отражающая способность, db |
| Габион 1000 | 100 |
| Шлакоблок 200 | 200 |
| Полнотелый кирпич 75 | 75 |
| Древесина 20 | 20 |
| Профилированная сталь 0,4 | 0,4 |
Габион — это конструкция из металлической сетки, наполненная различными природными материалами. Габион обладает отличным шумоотражением, но сделать такой забор высоким довольно сложно.
Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com
Заборы из шлакоблока имеют пористую структуру, они частично поглощают звуки, частично отражают их. Учитывая, что шумоотражающий забор имеет высоту от 2,5 метров, он получается громоздким и дорогим. То же самое можно сказать и о кирпичных ограждениях.
— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

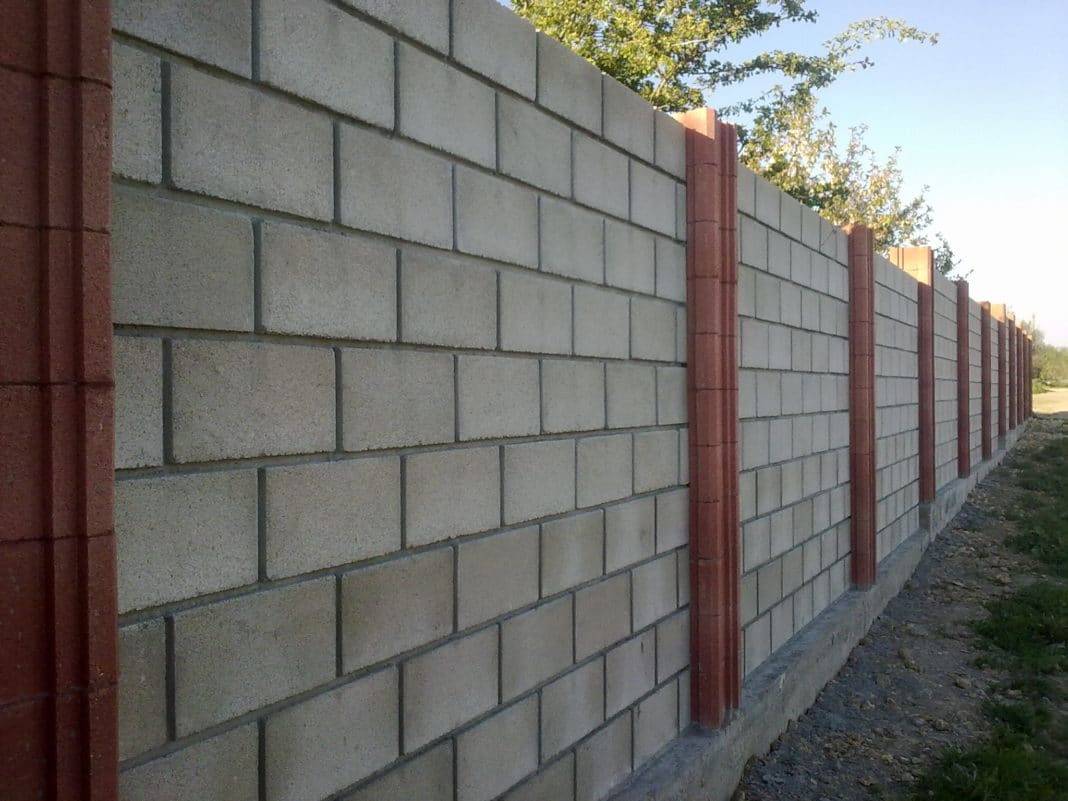

Забор из шлакоблоков
Чтобы избавиться от шума и не переплатить за забор, можно комбинировать бетонные блоки с заполнением из оргстекла и поликарбоната. Поликарбонат дешевле оргстекла, поэтому чаще применяется для защиты от шума.
Шумопоглощающие заборы
Монтаж шумозащитного забора или экрана
Шумоизоляционные сэндвич-панели проявляют отличные акустические свойства — звуковая волна, беспрепятственно проникающая сквозь отверстия, не может вернуться обратно, многократно отражаясь от внутренней поверхности металла. Эффект поглощения транспортного и промышленного шума достигается благодаря перфорации внешней стороны панелей, обращенной к источнику шума. Размеры перфорации подобраны таким образом, чтобы максимально нейтрализовать негативное влияние шума.
Шумоизоляционные сэндвич-панели (акустические панели) бывают следующих видов:
каркасные панели заводского изготовления с внутренней обшивкой из оцинкованного листа, наполнителем из минеральной ваты (125мм) с промежуточным слоем из стеклохолста и внешней обшивкой из перфорированного профилированного листа
каркасные панели заводского изготовления с внутренней обшивкой из оцинкованного листа, наполнителем пенополеуритана (95мм) и внешней обшивкой из перфорированного профилированного листа
классические трехслойные сэндвич-панели с внешней облицовкой из перфорированного металла с наполнителями: минеральная базальтовая вата, пенополистирол, экструдированный пенополистирол. Такие панели предназначены в основном для звукоизоляции внутри помещений.
Шумоизоляционные панели послойной сборки с внутренней обшивкой из оцинкованного (окрашенного) профлиста, обрешеткой, наполнителем минеральная вата толщиной 50-200мм, и внешней обшивкой из перфорированного профилированного или гладкого листа.
Панели поставляются в широкой цветовой гамме стандартных цветов по каталогу RAL.
Наша компания готова выполнить полный комплекс работ по устройству шумозащитных экранов:
- расчет габаритных размеров шумозащитного экрана;
- проектирование шумозащитных экранов;
- устройство фундамента под несущие конструкции;
- изготовление анкерных блоков;
- изготовление и монтаж металлоконструкций шумозащитных заборов;
- изготовление, поставка и монтаж шумоизоляционных сэндвич-панелей;
Рекомендуем прочитать:
Акустический проект
Принимая решение о строительстве шумозащитного экрана, будет правильным обратиться в профильную организацию для проведения акустического обследования участка и разработки соответствующего проекта. Специалисты оценят шумовую нагрузку и с учетом особенностей ландшафта, конфигурации железнодорожной или автомагистрали и прочих условий определят оптимальные параметры и местоположение забора. Кроме того, в процессе обследования может выясниться, что применение шумозащитного экрана в вашем случае будет вообще неэффективно и нужно принимать какие-то другие меры.
Стоит такой проект относительно недорого, но позволит сэкономить значительные средства. Ведь каждый лишний метр забора в высоту – это не только увеличение расходов на материалы, но и усложнение всей конструкции. К тому же лишь на основании акустического проекта компания, которая будет возводить ограждение, сможет реально оценить стоимость всех работ.
В среднем 1 м² шумозащитного забора, с учетом его проектирования, сооружения фундамента и монтажа, обходится в сумму от 8 до 20 тыс. руб. в зависимости от сложности конструкции и применяемых материалов.
Материалы для шумозащитных заборов
Схема установки бетонного забора
Чаще всего применяют бетон. Такие сооружения прочны, обходятся относительно недорого и решают сразу целый комплекс задач по защите участка. Да и вариантов по их декорированию предостаточно. Также широко используются металл, пластик, композитные материалы.
Производители предлагают самые разные конструкции. Это могут быть акустические экраны из бетона — звукоотражающие однослойные и звукопоглощающие двухслойные с отделкой из крупнопористого легкого бетона; звукопоглощающие ограждения из сандвич-панелей со стекловатной прослойкой; экраны из блоков на основе крупной щепы хвойных пород с шумопоглощающей способностью до 60 дБ.
Специалисты утверждают: акустический экран из двух слоев заведомо обладает лучшей звукоизоляцией, чем однослойный той же массы
Некоторые компании, специализирующиеся на шумозащитных заборах, возводят панельные конструкции из стеклофибробетона, из оцинкованной стали с полиуретановым покрытием, из алюминия (двустенные, с промежуточным слоем из базальтового волокна).
Чтобы разбить монотонность полотна и сделать ограждение более декоративным, многие производители предлагают использовать прозрачные вставки из оргстекла (ППМА) толщиной от 12 мм или литого поликарбоната (от 8 мм). Звукоизолирующая способность у этих материалов почти одинаковая (около 28 дБА), но первый из них характеризуется более высокой прозрачностью, а второй — ударопрочностью. При этом поликарбонат нуждается в защите от УФ-излучения, что заметно увеличит его стоимость.
Источник
Принцип работы звукозащитных панелей
Как уже говорилось ранее, существуют разные типы панелей, и у каждого типа свой принцип защиты.
Поглощающее конструкции должны защищать не только объект изоляции, но и вообще все вокруг, так как они поглощают. Такая конструкция собрана по принципу сэндвича. Она состоит из нескольких листов и специальной глушащей панели. Она часто имеет перфорированную структуру и устанавливается между листами. Должна иметь толщину не менее 5 см, а желательно больше. Изготавливается шумопоглощающая панель из жаростойких материалов природного и сентетического происхождения. Получается, что, когда звук попадает через отверстия внутрь панели, он глушится и больше никуда не отражается.
А отталкивающие конструкции защищают только объект изоляции, так как они отталкивают и совсем не глушат звук.
Кстати, разница в типе экранов заметна только человеку, который издает звук. Например, когда человек проезжает на машине мимо звукоотталкивающих экранов, то ему будет казаться движение еще одной машины с этой стороны. Что может вызвать замешательство. В то время как, если будет проезжать мимо звукопоглащающих панелей, то будет казаться, что экрана вообще нет. То есть звук проходит дальше по своей траектории.
Важно, что когда звуковые волны огибают объект, то за этим объектом образовывается шумовая тень. И при этом, звук, проходящий в шумовой тени, будет казаться намного тише, чем звук, проходящий без препятствий на большем расстоянии
Шумозащитная панель и является таким препятствием, затрудняя дальнейшее распространение звука.
Важно, что низкочастотные звуки труднее всего изолировать. Поэтому многослойность и толщина играют ключевую роль
Высота так же имеет свою немаловажную роль. Ведь экран высотой 2 метра не защитит 10-метровое здание, правильно? Нужно, чтобы шумовая тень охватывала это здание. Также объект изоляции не должен находится далеко от шумозащитных конструкций, так как опять же, может не попасть в шумовую область.
Типы заборов и принцип их действия
Среди многообразия ограждений, защищающих от шума, выделяют три основных типа: отражающие, поглощающие и комбинированные. Они отличаются эффективностью и стоимостью. Рассмотрим каждый из них ближе.

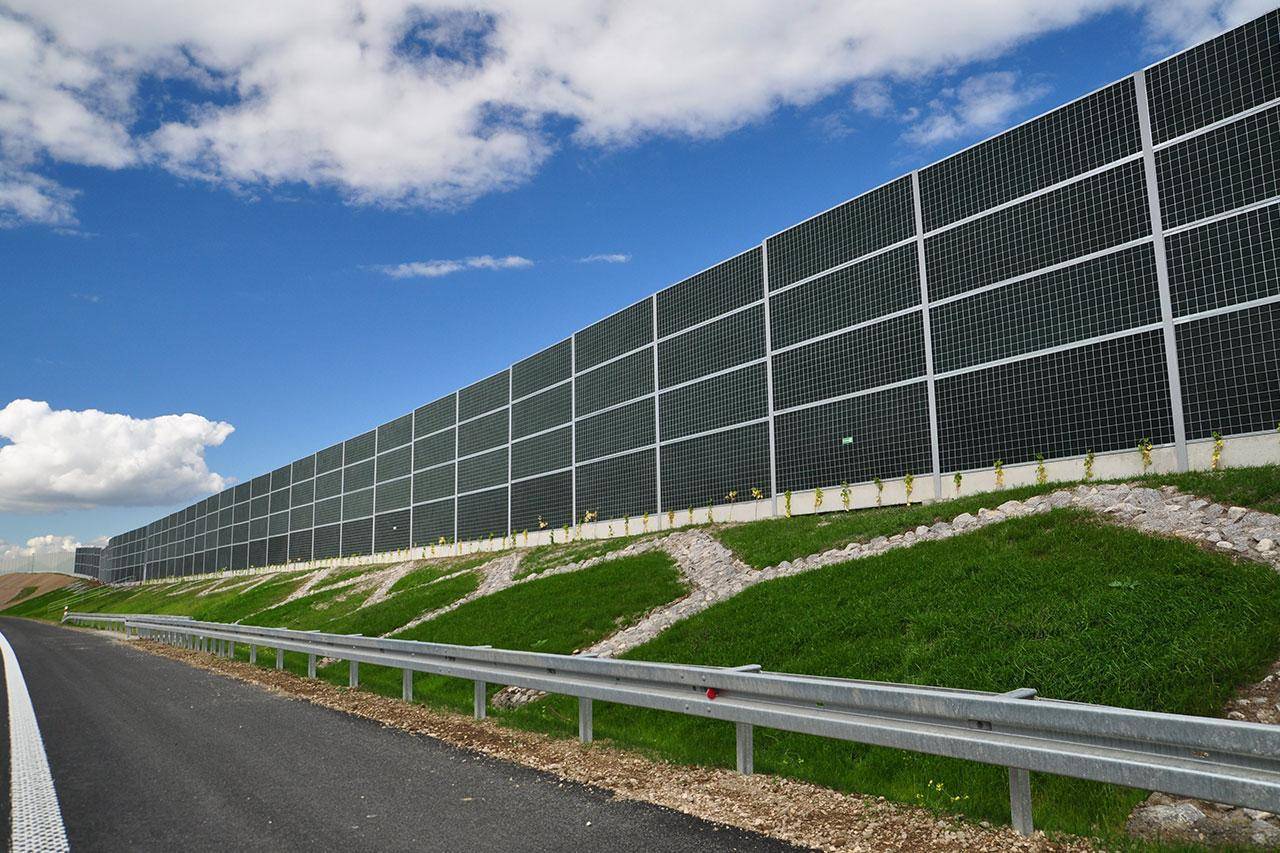

Шумоотражающие экраны
В силу своей волновой природы шум отражается от твердых тел. Поэтому определённой долей эффективности будет обладать любое ограждение источника шума. При правильном расчете высоты любой сплошной забор будет отсекать некоторое количество шума. Среди наиболее распространённых материалов выделяются поликарбонат, бетон, кирпич и стекло.
Шумоотражающие экраны в частности производятся из поликарбонатных листов толщиной от 2 до 12 мм. Такие ограждения достаточно прочны и устойчивы к атмосферным явлениям. Для возведения шумоотражающих оград применяют ячеистый или монолитный поликарбонат. Первый эффективнее подавляет шум, второй – прочнее.
Ячеистый поликарбонат представляет собой два слоя материала с вертикальными перегородками. В получившихся камерах звук словно попадает в ловушку, многократно отражаясь от стенок и теряя потенциал волны. Монолитный в этом плане менее эффективен.
Стекло соответствующей толщины – наиболее дорогой и хрупкий материал. Его применение оправдано только при наличии особых эстетических требований к объекту и не имеет не малейшего смысла для защиты личного участка.
Ограды, выполненные из бетона, кирпича и других сплошных материалов можно только условно назвать шумоотражателями. Даже при создании особого рельефа поверхности их звукоизолирующие свойства не так высоки, как у рассматриваемых далее шумопоглощающих материалов.
Шумопоглощающие экраны
Принцип действия поглотителей шума кардинально отличается от отражателей. Используемые при изготовлении блоков ограды материалы рассеивают звуковую волну, не давая ей добраться до обратной стороны.
Наиболее распространённая конфигурация блоков звукопоглощающей ограды включает в себя наружный лист пластика или металла (алюминий, сталь) с перфорацией и внутренний сплошной. Между ними укладывается 50-100 мм пористого материала:
- Минеральная шерсть.
- Полиэфирный войлок.
- Минеральная вата.
- Стекловата.
Шумоизоляционный забор монтируется перфорированной стороной к источнику шума. От неё звук частично отражается, а частью попадает внутрь. В пористой структуре материала наполнителя волна дробится и угасает. Остатки, которые достигают сплошного листа, отражаются и также гаснут в порах ваты.
Подобными свойствами обладают не только многослойные материалы. Некоторые производители предлагают шумопоглощающие из композитного материала, в состав которого входят:
- Древесная щепа.
- Цемент.
- Полимерное связующее.
Принцип действия подобных ограждений сходен с многослойными, но, за счёт отсутствия стальных листов, их толщина должна быть больше.
Комбинированные экраны
Комбинированные акустические экраны состоят из чередующихся типовых отражающих и поглощающих панелей. Они применяются в ситуациях, когда вместе с отсечением звука необходимо сохранить хорошую видимость.
К примеру, на трассах, чтобы недостаток освещенности не стал причиной ДТП. В таких ситуациях, в зависимости от особенностей объекта, прозрачные панели размещаются в центре или в верхней половине секции ограждения.
Для улучшений защитных свойств ограждение возводится с определённой конфигурацией, к примеру, дугообразным или снабжается козырьком, нависающим над источником звуком. В любом случае устройство комбинированного забора обходится дороже.
Заключение
Таким образом, использование предложенных в статье временных шумозащитных конструкций позволит в значительной степени снизить уровень шума стройплощадок, воздействующих на прилегающую жилую застройку. Надо отметить, что применение экранов непосредственно на стройплощадках (периметральные и внутрисекторальные экраны), также навесных экранов на рабочих органах СДМ, позволит защитить от шума не только жилые помещения в зданиях, но и придомовую территорию, в частности площадки отдыха и детские площадки.
Также каждая строительная подрядная организация может иметь свой табельный комплект предложенных временных шумозащитных конструкций, что позволит им добиться необходимого снижения уровня шума при любых условиях их работы.
