Защелки и задвижки на ворота

Виды засовов

Для надежной фиксации створок используют шпингалеты, которые прижимают одну или обе створки, а также внутренние засовы, которые открываются снаружи особым образом.

Фляжные запоры имеют рычаг и работают по тому же принципу, что и защелки на флягах и бидонах, отсюда и название. Такие запоры подтягивают ворота к раме и плотно прижимают.

Также подходят контейнерные запоры . В их основе — кулачковый механизм, который вращает шток, чтобы закрыть или открыть их, достаточно небольшого усилия. Готовые замки такого типа могут иметь дополнительный механизм секретности.

Винтовые запоры — талрепы — хорошо притягивают ворота к раме, но их открывание и закрывание занимает много времени.

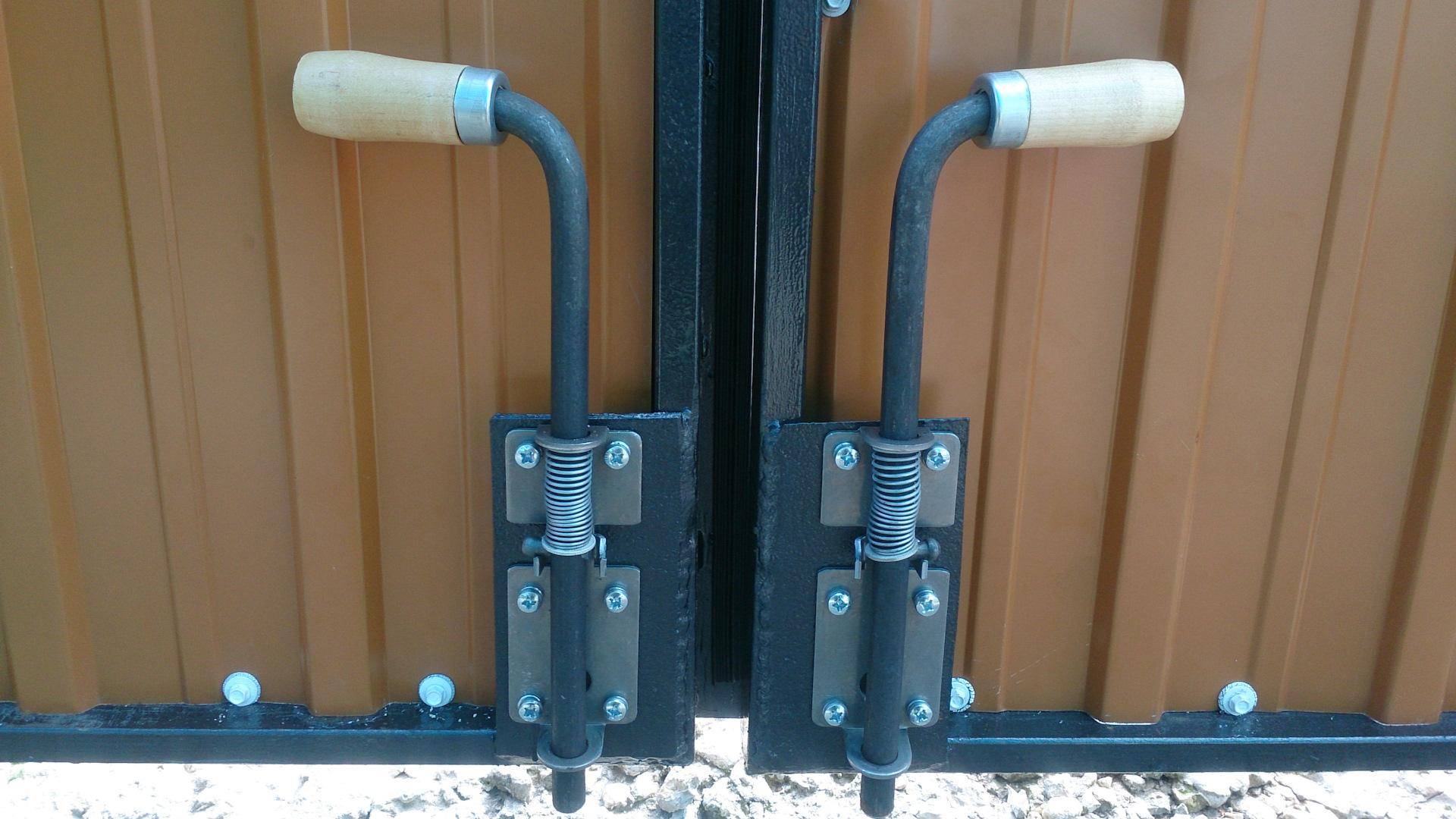

Пружинный засов

Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.

Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.

Для работы понадобятся болгарка, сварка и дрель.

В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.

Самостоятельное изготовление

Электромагнитные запоры

Если есть возможность подвести к калитке постоянное напряжение 12 Вольт, своими руками можно изготовить электромагнитный замок. Для этого применяют автомобильные активаторы дверей

Важно уточнить, при подаче или снятии напряжения активатор перемещает шток замка

Устройство необходимо установить скрытно под обшивку калитки или в какой-либо корпус для защиты от осадков и обледенения.

Используя ненужную или самую дешёвую автомобильную сигнализацию, делают замки с дистанционным открыванием.

Электрический магнит замка срабатывает при подаче напряжения от блока управления или работает от скрытой кнопки.

Недостатком конструкции является невозможность замозащёлкивания — при каждом закрытии необходимо активировать перемещение штока активатора.

Что может понадобиться?

Современные умельцы уверяют, что изготовить засовы или замки, предназначенные для закрывания калитки частного дома, можно из любого материала. Однако наиболее эффективными показали себя металл и дерево. При выборе металлических запоров для фиксации конструкции можно использовать сварочный аппарат. Если таковой отсутствует, металлические элементы крепятся при помощи болтов или саморезов. Но чтобы собрать запор, мастеру потребуется ряд некоторых инструментов и материалов.

Прежде всего, это ножовка по дереву или металлу. Все зависит от того, какой материал выбран для изготовления замка

Не менее важной является дрель, благодаря которой удается быстро и плотно закрутить соединительные элементы механизмов. Не стоит забывать, что потребуется ряд вспомогательных инструментов

В данном случае речь идет о тисках, плоскогубцах, отвертках.

Особенности и разновидности автоматических запирающих механизмов

При отсутствии даже минимального опыта и знаний в изготовлении калиточных запоров лучше приобрести готовое устройство в магазине. В продаже можно найти как простые замки, так и для функционирования которых необходим электрический ток. У некоторых имеется возможность дистанционного открытия и закрытия.

Электронный накладной замок с возможностью открывания ключом

Электромеханические устройства сочетают в себе механические и электронные компоненты. Сделать такой замок своими руками без навыков в электрике невозможно. Функционирование основывается на работе электромагнита. Выглядит он как накладной замок, а открытие производится с использованием магнитного ключа или кода.

Но чаще всего для открытия запирающего механизма при входе прикладывается ключ-таблетка, электронная карта или вводится код. При отключении электричества дверца может быть открыта изнутри отводом запора или если предусмотрено, то использованием обыкновенного металлического ключа.

К преимуществам электромеханических замков можно отнести удобство эксплуатации, высокую стойкость к взлому, возможность комбинирования с домофоном, наличие звукового сигнала.

Материалы и инструменты

У рачительного домовладельца найдутся тиски, набор гаечных ключей, плоскогубцы, отвёртки, электродрель, болгарка, слесарные и столярные инструменты. Этого набора более чем достаточно для самостоятельного изготовления простых запоров. Никаких специфических материалов для этого не требуется. Всё необходимое можно подобрать из остатков пиломатериалов и обрезков металла, которые остаются после строительства или ремонта.

Некоторыми дачниками и домовладельцами фурнитура для калитки используется в составе потайных устройств открывания калитки. Например, ручка защёлки делается круглой формы. Редко кто догадывается, что её надо повернуть. Вместо ручки порой применяют болт с шестигранной головкой, который не заметен среди других болтов и саморезов. Вариантов секретных запоров на ворота и калитки множество, нужно только проявить смекалку.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

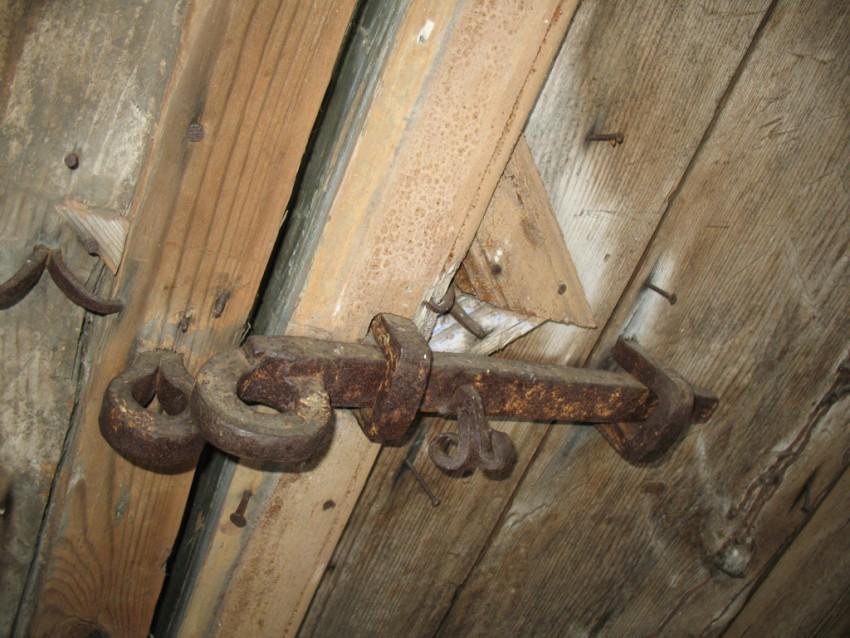

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

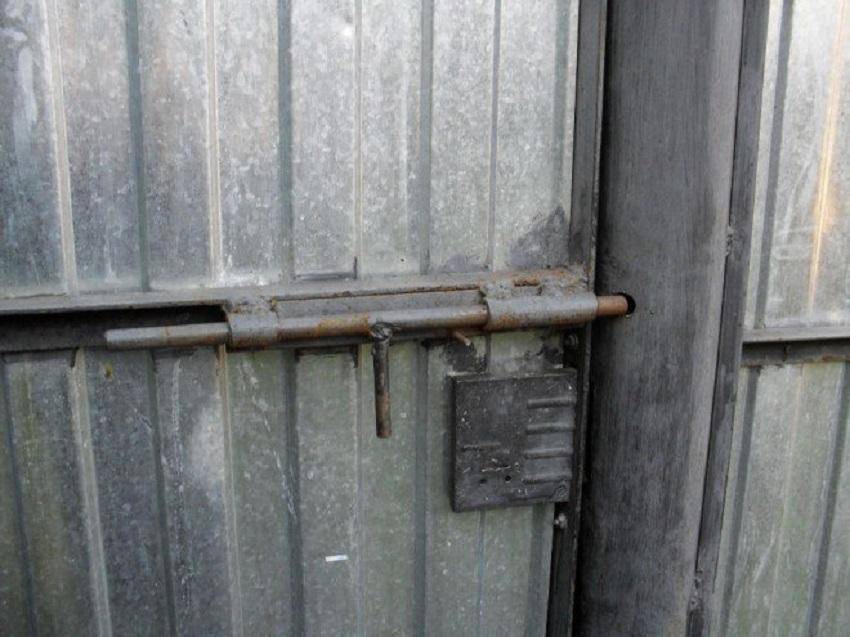

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Разновидности

В первую очередь, необходимо разделить существующие модели на две основные группы:

• вертикальные;
• горизонтальные.

Первая группа — это засовы, установленные вертикально. Ответным элементом для них может быть обычное отверстие в пороговой или верхней планке, в которую входит ригель засова. Такие конструкции используют в калитках, установленных между двумя бетонными или кирпичными столбами. В них нет возможности установить ответный элемент, и проблему решают достаточно просто.

Горизонтальные засовы — это самая распространенная группа. Как правило, это разновидности обычной щеколды (с большим или меньшим упрощением конструкции). Они удобнее в использовании, так как пользователям не приходится нагибаться или тянуться вверх для открывания или закрывания калитки.

Горизонтальный засов

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Кроме того, горизонтальные засовы компактнее и эффективнее — точка контакта с ответной деталью находится примерно в центре свободной кромки калитки, что увеличивает жесткость полотна.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

По конструкции:

• пазовый засов. Он состоит из поворотной планки, которая вращается вокруг единственной точки крепления на несущей пластине. Ответная деталь представляет собой планку, установленную перпендикулярно плоскости подвижного язычка. Принцип действия прост — при повороте вокруг своей оси планка приподнимается, калитка закрывается, и она устанавливается на место. При этом ее свободный конец входит в паз ответной детали, фиксируя калитку в закрытом положении;
• самозахлопывающийся засов. Это вариант конструкции пазового засова, представленного поворотной планкой. Она входит в зацепление с ответной деталью, оснащенной выступом. С внешней стороны перед выступом имеется скошенный участок. При закрывании калитки поворотный язычок натыкается на скошенную часть, проскальзывает по ней, приподнимаясь, и зацепляется за выступ. Конструкция простая и достаточно надежная, но механическая прочность у нее невелика;

Самозахлопывающийся засов

ригельная конструкция. Именно ее часто имеют в виду, когда говорят о засове. Она имеет классическую подвижную планку (ригель), которую вручную перемещают влево-вправо для того, чтобы открыть или закрыть калитку. Ригель входит в контакт с ответной планкой (или просто входит в отверстие на неподвижном обрамлении калитки), фиксируя полотно в закрытом положении. В отличие от пазовых, ригельные засовы могут быть горизонтальными или вертикальными.

Вертикальные модели обычно ставятся на ворота

К числу наиболее популярных конструкций принято относить ригельные засовы. Они надежнее, прочнее, могут принимать на себя значительную механическую нагрузку. Открыть снаружи ригельный засов значительно сложнее, тогда как пазовый достаточно просто подцепить куском проволоки с небольшим крючком на конце.

Калитка или любая дверь является оградительной частью, не допускающей проникновения внутрь посторонних людейДля изготовления такой конструкции не нужны дорогостоящие инструменты

Разновидности дверных засовов

Итак, дверные засовы могут:

• приобретаться в магазинах. Стоимость готовых устройств небольшая, а широкое разнообразие позволяет выбрать наиболее подходящий запорный механизм;
• изготавливаться самостоятельно.

Готовые засовы

Засов на дверь различается по нескольким основным признакам:

• способу установки;
• способу работы.

Засов на калитку, дверь ворота может быть установлен:

внутрь дверного полотна. Врезной засов отличается сложностью монтажа, так как для установки потребуется делать нишу для основной части запорного механизма и более высокой стоимостью;

Засов с замком для калитки или двери

на поверхность дверного полотна. Накладной засов можно установить за несколько минут, имея необходимые инструменты и определенные навыки работы с ними. Стоимость накладных запорных механизмов ниже, чем врезных. Однако и степень защиты засова меньше, так как все рабочие элементы устройства располагаются на поверхности и легко просматриваются.

Засов-фиксатор, устанавливаемый на поверхность дверного полотна

Если врезные засовы выпускаются одного типа, то накладные запорные устройства могут быть следующих видов:

1. задвижка-засов. Наиболее популярное устройство, которое состоит из корпуса и двигающейся металлической пластины. Для фиксации пластины в закрытом положении на дверной раме устанавливается небольшая планка с отверстием. Задвижки выпускаются разных размеров и могут быть дополнены декоративными элементами;

Засов-задвижка для калиток и дверей

Задвижка может быть:

• горизонтальной (рисунок выше). Такие устройства устанавливаются на двери разного назначения, в том числе и калитки;
• вертикальной. Устройства предназначены для створок ворот.

Задвижки вертикальные для ворот

1. засов-крючок. Простейшее запорное устройство, которое можно приобрести в магазине или изготовить самостоятельно. Запорный элемент – крючок – опускается в скобу, тем самым фиксируя створку в закрытом положении;

Засов в форме крючка для фиксации двери

Как сделать засов своими руками? Необходимо:

• найти проволоку подходящего диаметра;
• согнуть проволоку в форме крючка;
• изготовить две планки: для крепления устройства к дверному полотну и фиксации запорного элемента. Планки можно изготовить из той же проволоки или металлической пластины;

1. засов с пружиной. На стандартное запорное устройство устанавливается небольшая пружина, которая возвращает запорный элемент в исходное (закрытое) положение. Открывается засов вручную, а после закрытия двери защелкивается автоматически.

Задвижка для дверей на основе пружинного механизма

Засовы, изготовленные своими руками

Самодельный засов может быть:

Вертушка – это устройство, которое изготавливается из небольшого деревянного бруска и деревянного (металлического) прутка, выступающего в качестве оси вращения.

Принцип действия устройства достаточно прост. Лопасти вертушки, при расположении ее в горизонтальном направлении, зацепляются за раму калитки. Если лопасти засова расположены в вертикальном направлении, то засов открыт.

Засов вертушка для калиток

Шпингалет – это более надежное устройство для фиксации двери. Металлический профиль, являющийся запорным элементом опускается в специальные ниши, которые также изготавливаются из металла. Если изготовить шпингалет с проушинами, то засов можно дополнить навесным замком.

Металлический засов для ворот и калиток

Единственным недостатком шпингалета является необходимость постоянно следить за перекосами ворот (дверей, калиток), так как любое нарушение геометрии приведет к неработоспособности устройства.

Правила эксплуатации

Сложности при эксплуатации защёлок калиток вызваны воздействием природных явлений. Особенно заметно это в осенне-зимний период. При высокой влажности воздуха металл активно ржавеет, что может вызвать заеданием механизма. Кроме того, ржавчина образует потёки, ухудшая внешний вид калитки. Для предотвращения коррозии весной и осенью задвижки снимают, обрабатывают от ржавчины и красят.

Некоторые умельцы воронят сталь, делая её устойчивой против влаги.

Опасность представляют ночные заморозки после оттепели. Скопившаяся влага может застыть на засове, исключив его передвижение в корпусе. Желательно защищать детали устройств от природных явлений. Для этого делают различные корпуса для скрытой установки.

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

• корпуса-направляющей;
• засова;
• ответной планки;
• ручки для манипуляций;
• ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

1. Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
2. Соединяют детали шпингалета сваркой.
3. Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
4. Окрашивают детали.
5. Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

Чтобы засовы служили долго: совет

Без защиты от внешних проявлений любой запор вряд ли долго прослужит. Понадобится потайная ниша из металла или другого материала, чтобы на сам механизм не поступала влага. Применение машинного масла для смазывания рабочих механизмов будет нелишним.

Для изготовления запора для откатных ворот с калиткой нужно всего лишь точно измерить будущую конструкцию и начертить верный чертеж. Только при таких условиях защелку изготовит любой мастер, имеющий набор необходимых инструментов для точных работ.

Пример задвижки из дерева

В случае если замок, который понравился, изготовить своими силами не удалось, можно всегда обратиться в надежную компанию, где за вполне доступную цену сделают качественный монтаж запора.

Как изготовить «шпингалет»?

Для изготовления «шпингалета» или, другими словами, задвижки, сначала необходимо отыскать заготовку профильной трубы и металлический пруток такого сечения, чтобы он свободно перемещался в трубке. Например, если стержень диаметром 10 мм, то лучше подобрать 2 отрезка трубы с сечениями 15х15 мм и 20х20 мм, которые будут вставлять одну в другую.

Чтобы установить «шпингалет», следует 2 заготовки трубы приварить к створкам ворот. В одну из них вставляют металлический стержень, а после приделывают ручку, которой может служить обычный болт. В итоге должна получиться конструкция, внешне схожая с обычной дверной или оконной задвижкой.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Электромагнитные запоры

Если есть возможность подвести к калитке постоянное напряжение 12 Вольт, своими руками можно изготовить электромагнитный замок. Для этого применяют автомобильные активаторы дверей

Важно уточнить, при подаче или снятии напряжения активатор перемещает шток замка

Устройство необходимо установить скрытно под обшивку калитки или в какой-либо корпус для защиты от осадков и обледенения.

Используя ненужную или самую дешёвую автомобильную сигнализацию, делают замки с дистанционным открыванием.

Электрический магнит замка срабатывает при подаче напряжения от блока управления или работает от скрытой кнопки.

Недостатком конструкции является невозможность замозащёлкивания — при каждом закрытии необходимо активировать перемещение штока активатора.

Как сварить простые гаражные ворота

Сделать своими руками гаражные ворота из оцинкованного железа с легким каркасом несложно:

• начертите чертеж будущих ворот с нанесением всех размеров;
• вначале надо изготовить раму, которую будем устанавливать в проем, на которую крепятся створки распашных ворот;
• все заготовки из металлического уголка для рамы, по размерам чертежа ворот, нарезаем сразу;
• сварку лучше проводить на ровной поверхности, так удобней выставлять по уровню все детали;
• уголки выкладываем и выставляем раму при помощи водяного уровня, где надо подкладываем куски фанеры или бруски. Должно быть идеально ровно;
• сваркой прихватываем все элементы, зачищаем все швы;
• на каждый угол рамы ворот надо приварить обрезки уголка;
• аналогично варим вторую раму;
• примеряем готовую конструкцию в проем и подгоняем по размерам;
• теперь можно еще раз прихватить сваркой с одной и с другой стороны уголки и выставлять раму в проем ворот.

Перед установкой надо обработать рамы пропиткой от ржавчины и покрасить. Когда полностью высохла краска, можно приступать к монтажу.

Установив обе рамы на штыри, вбитые в стены проема, скрепляем обе рамы металлическими пластинами – шаг 50 см.

Сварка створок ворот – по схеме на фото, аналогично сварке рамы, надо зачищать все сварные швы и не забыть установить ребра жесткости, количество диагоналей зависит от веса предполагаемой обшивки ворот.

Проще понять процесс изготовления ворот для гаража, посмотрев видео.

Требования к запирающим устройствам

Защелка должна быть надежной и удобной Выбирая конструкцию механизма закрывания калитки, учитывают ряд общих требований, а также вид и материал, из которого изготовлена дверь.

Устройство должно обеспечивать:

• защиту от открывания посторонними лицами во время отсутствия хозяев и ночью;
• надёжную фиксацию полотна двери при любом ветре;
• бесперебойную работу при любых погодных условиях;
• сопротивление ржавчине;
• простоту изготовления;
• удобство пользования (эргономичность) и безопасность;
• сочетаемость внешнего вида с общим дизайном забора и калитки;
• технологичность в изготовлении, установке и эксплуатации.

Засов своими руками
