Автоматические откатные ворота — особенности конструкции, разновидности, полезные советы

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

проведения измерений проёма;
выбора материала для обшивки и каркаса;
оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

нижнюю направляющую;
поддерживающую скобу с роликами;
пару роликовых опор;
пару поддерживающих подставок роликовой платформы;
опорный ролик;
улавливатели;
заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

профнастил;
листовая сталь;
поликарбонат;
вагонка;
ковка;
филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

ломом и лопатой;
трамбовкой;
сваркой;
вёдрами для бетонного раствора;
болгаркой;
молотком и шуруповёртом;
рожковыми ключами;
малярными кистями;
рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

Выкапывают яму.
Устанавливают в неё столб.
Выверяют вертикальность уровнем.
Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

Разметка на местности.
Выкопка траншеи
Изготовление закладкной из швеллера и прутков.
Установка опалубки и укладка армопояса.
Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

Оборудовать ровную горизонтальную площадку.
Из труб и направляющего рельса сварить наружную раму.
К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
Зачистить сварные швы шлифмашинкой.
Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

провести разметку;
выставить поддерживающие площадки роликовых опор;
установить ролики и полотно, чтобы проверить правильность монтажа столбов;
снять створку и демонтировать тележки;
приварить регулировочные пластины;
вновь установить роликовые опоры и полотно;
зафиксировать ворота в закрытом положении;
выставить конструкцию «в горизонт»;
прикрепить накатной ролик к направляющей;
установить роликовый ограничитель на верхний край полотна;
прикрутить сначала нижний, а потом верхний улавливатели;
провести окончательную регулировку всех элементов;
закрыть заглушкой торцевую часть направляющей;
защитить и закрасить места сварки.

Когда можно установить откатные ворота

Для установки желаемого вида откатных ворот порой недостаточно большого желания и бюджета; во многом успех установки зависит от типа участка, на котором ворота собираются расположить.

В некоторых ситуациях установить ворота либо вовсе невозможно, либо сильно усложнено.

Например, проблема с пространством всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое ворота будут откатываться, должно быть ничем не закрыто как минимум на ширину проема, умноженного на полтора.

Причиной тому служит то, что помимо самих ворот их технологическая часть также занимает немало места.

Кроме того, забор должен быть прямым, так как ворота двигаются по прямой траектории

Да, вполне очевидный факт, но многие потребители забывают принять его во внимание. Неровностей рельефа в месте открытия ворот так же быть не должно

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов

Особое внимание следует уделить таким характеристикам:

Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью. Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным. Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель	Особенности
Hormann	Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group	Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК	Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan	Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

Безопасны для людей, в частности, для маленьких детей. Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью. В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
Откатные ворота забирают пространство у забора.
Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Как сделать консольные откатные ворота

Какими бывают секционные ворота

По назначению

Предназначение секционных ворот в первую очередь оказывает влияние на устройство и конструктивные особенности механизмов. Производители предлагают бытовые и промышленные модели. Разница между ними — в габаритах.

Тяжелые промышленные секционные ворота состоят из усиленных конструкций и торсионных механизмов. Автоматические модели оснащаются приводами навального типа. Для перемещения особо тяжелых полотен устанавливают по два вала.

Бытовые и легкие промышленные конструкции комплектуются автоматикой (реечные приводы) или поставляются без нее. В последнем случае для перемещения створки предусматривается цепной механизм секционных ворот.

По типу подъема

Способ монтажа секционных ворот выбирают в зависимости от габаритов проема, высоты притолоки и глубины помещения. Основные варианты установки представлены на схеме ниже.

Изображение № 2: способы монтажа секционных ворот

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

электронный привод для откатных ворот;
пульты для дистанционного управления;
элементы для безопасности;
рейка с зубцами;
сигнальная лампа;
сварочный аппарат;
сверла для металла и дрель;
приводы для подключения элементов безопасности;
электроприводы для питания;
приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

выбор места для электропривода;
укладка привода на швеллер и закрепление его зубчатой рейкой;
приваривание рейки к профильной трубе;
установка концевых выключателей;
подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Автоматические ворота не только облегчают жизнь, но и придают приусадебному участку облагороженный вид. Приняв решение установить их у себя вы не пожалеете в дальнейшем. Однако, перед началом работ необходимо ознакомится со всеми нюансами конструирования. В этом случае они прослужат вам немало лет.

Пошаговая инструкция по установке автоматики на распашные ворота

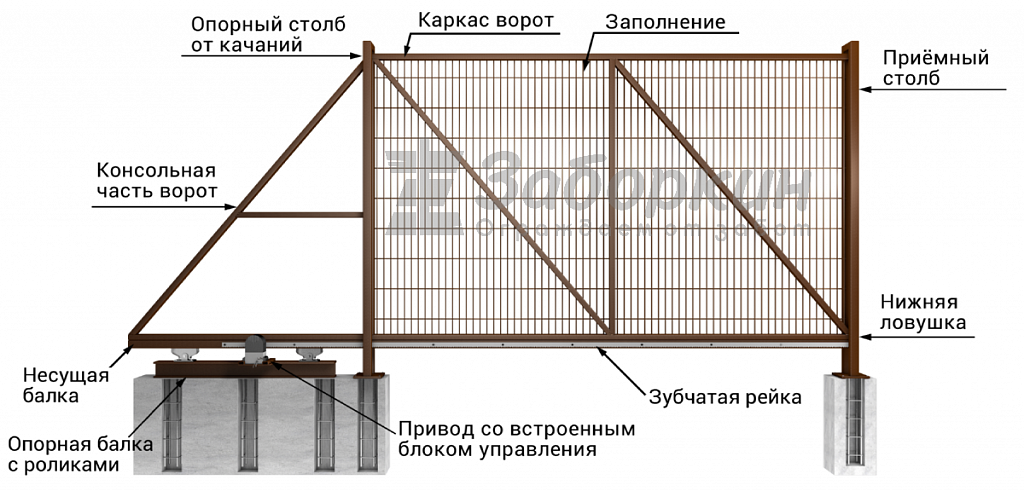

Чертежи, схемы, эскизы и конструкция откатных ворот

Финансовый вопрос

Цена на автоматические подъемные ворота (да и не только на них) может быть абсолютно разной. Она может стартовать в районе 25 тыс. рублей и поднимаясь вверх достигнуть суммы в 300 тыс. рублей. Всё зависит от материала, сложности установки, доставки и других деталей.

https://7dach.ru/FrolovaEkaterina/kak-vybrat-avtomaticheskie-vorota-dlya-dachi-118629.html
https://HouseChief.ru/avtomatika-dlya-vorot.html
https://future2day.ru/kak-sdelat-avtomaticheskie-vorota-svoimi-rukami/
https://montazh-zaborov.ru/avtomaticheskie-vorota/
https://masterkin.ru/avtomaticheskie-vorota-s-distancionnym-ypravleniem/
https://svoizabor.ru/vorota/avtomaticheskie-vorota-s-distancionnym-otkrytiem.html
https://bezopasnik.info/%D0%B2%D0%B8%D0%B4%D1%8B-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%B0%D1%82%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D1%85-%D0%B2%D0%BE%D1%80%D0%BE%D1%82-%D0%B8-%D0%B8%D1%85-%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80/
https://chastnyjdom.ru/avtomaticheskie-vorota/
https://garazhyk.ru/obustrojstvo/avtomaticheskie-garazhnye-vorota
https://www.masterovit.ru/staty/kak-rabotayut-sektsionnye-vorota/

Приводы для автоматизации

Исполнительный механизм, приводящий в движение всю систему, может быть разных видов:

кривошипно-шатунный;
с винтовой (червячной) передачей;
с рейкой, зубчатым колесом;
цепной передачей.

Для распахивающихся створок

Для создания распашной конструкции часто применяют приводы, относящиеся к линейной или рычажной группам. Чаще всего используют первую разновидность, она легко монтируется на распашные двустворчатые ворота, может двигаться в любую сторону. Здесь часто применяются самостоятельные изобретения, имеющие в своей основе винтовые передачи.

Когда полотно ворот навешано на столбы из кирпича или камня, используют рычажный механизм, он нее требует создания определенной точки опоры. Здесь применяют приводы, взятые с автоматических стеклоподъемников.

Автоматика для сдвижного полотна

Автоматика на ворота для сдвижения полотна может использовать устройства заводского производства. Оно будет включать в себя такие элементы:

привод;
рейка зубчатого вида;
блок управления, оснащенный датчиками.

Автоматика от разных производителей

Выбор компании для монтажа автоматики ворот

Откатные ворота. Чертеж и схема откатных ворот.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

Шуруповерт.
Рулетка.
Молоток.
Компрессор и пульверизатор.
Лом и кирка.
Трамбовочный инструмент.
Резервуары для бетонной смеси и сыпучих стройматериалов.
Сварочное оборудование.
Болгарка.
Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе — циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

До 18 м профильной трубы с разным сечением.
Швеллеры длиной от 2 м.
Толстые металлические листы.
Арматура или стальные прутья.
Сырье для приготовления бетонного раствора.

Что понадобится для сооружения своими руками

Деревянные ворота на металлическом каркасе

Рисунок 1. Чертеж деревянных ворот.

Как выглядит комбинированная конструкция, показано на схеме (рис. 1). Вначале изготовим такое сооружение, такой проект наиболее прост в реализации, особенно для человека, умеющего обращаться со сварочным аппаратом.

Для строительства ворот вы можете воспользоваться представленной схемой. Возможно, вам придется внести в нее некоторые изменения, касающиеся высоты конструкции и ширины створок. Начинать работу с замеров и составления чертежа нужно не только для того, чтобы качественно ее выполнить, но и для приобретения нужного количества расходных материалов:

профильных труб 80 х 80 мм для столбов;
профильных труб 40 х 40 (40 х 20) мм для рам створок и укосин;
досок 100 х 25 мм для обшивки полотна ворот и калитки;
шариковых петель сечением не менее 25 мм;
саморезов по металлу;
запорной фурнитуры;
стальных пластин для заглушек на торцы столбов;
цемента, песка и щебня;
различных пропиток для обработки металла и древесины.

Еще вам понадобятся :

шлифмашинка;
сварочный аппарат;
электролобзик (ножовка, циркулярная пила);
дрель-шуруповерт;
угольник;
уровень;
отвес;
рулетка;
лопата или бур.

План монтажа деревянных ворот и калитки.

Отметьте места установки опор и выкопайте или пробурите ямы. Диаметр котлованов должен быть больше сечения труб не менее чем на 20 см. Столбы необходимо вкапывать в грунт не менее чем на 1/3 длины. В ямы засыпается подушка из песка и щебня. Ее толщина — 10-15 см. Подсыпка трамбуется и пропитывается водой. В котлованы устанавливаются столбы, но перед вкапыванием их следует:

заглушить по торцам (нижняя заглушка должна быть больше сечения трубы);
очистить от ржавчины;
обработать антикоррозийным составом;
покрыть нижнюю треть столба битумной мастикой.

Опоры устанавливаются по уровню или отвесу. В ямы закладывается арматура и заливается бетон. Пока он застывает, изготавливаются рамы ворот и калитки.

Изготовление и навешивание створок

Торцы профильных труб обрезаются под прямым углом или углом в 45°. Стойки и горизонтальные перемычки собираются воедино на плоской поверхности. Угольником проверяется, насколько правильно собраны створки (более точно качество сборки проверяется рулеткой, которой измеряются диагонали конструкции). Вертикальные и горизонтальные элементы каркаса окончательно свариваются. Вырезаются укосины и также привариваются к рамам. Установка створок и калитки ведется только через 2 недели после заливки котлованов под опорами бетоном.

Ограничитель-фиксатор открытого положения ворот: 1 – стойка, 2 – защелка, 3 – рама створки.

Перед навешиванием петель все каркасы следует надежно зафиксировать между столбами. После этого размечаются места установки навесов. Затем они привариваются к опорам и рамам. На створках и калитке монтируется запорная фурнитура. Все конструкции очищаются от заусенцев, окалины, ржавчины и покрываются антикоррозийным составом, грунтовкой и краской.

Теперь рамы остается обшить оструганными досками. Следует знать, что качественно сделать деревянные ворота не получится, если древесина не будет предварительно высушена в недоступном для прямого солнечного света месте (время просушки досок составляет 1,5-2 недели). После просушки и обрезки по размерам вагонка последовательно пропитывается антисептиком и антипиреном.

Перед вкручиванием крепежа в досках делаются отверстия. После ввинчивания саморезов они обрабатываются антисептиком. Доски не нужно укладывать вплотную друг к другу. Нужно оставлять небольшой зазор между ними, чтобы обеспечить компенсацию расширения. Равный промежуток между элементами обшивки получится, если между ними прокладывать планки одинаковой толщины. После ее монтажа древесина покрывается краской или лаком.

Форма обшивки ворот совсем не обязательно должна быть прямоугольной. Кроме того, доски можно поместить внутрь стальной рамы из профтруб или уголков. Опорные столбы можно облицевать кирпичом. В этом случае к ним привариваются закладные, к которым при установке ворот будут крепиться петли. Под кирпичные столбы нужно строить фундамент, а полость внутри кладки заполняется бетоном.

Раздвижные ворота с калиткой.

Такой вариант откатных ворот обеспечит владельцу дополнительный комфорт. В данном случае калитка является функциональным дополнением к основной конструкции. Этот дополнительный элемент может находиться отдельно от устройства, либо быть вмонтированным в его полотно.

Калитка, что устанавливается отдельно, монтируется в ограждающую конструкцию любой разновидности, но при этом стиль её исполнения такой же, как у ворот. Если элемент ставится отдельно, то при ненадобности в любой момент можно произвести его демонтаж. Встроенная калитка устанавливается в полотно въездных ворот. Преимущество такого варианта в том, что полезную площадь территории ничего не занимает. При отключении электроэнергии через калитку можно попасть на участок, и, если это нужно, отключить электродвигатель, получив, таким образом, возможность открыть ворота вручную. Единственный и незначительный недостаток – порог, через который придётся перешагивать.

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

сварочный аппарат;
пилу;
болгарку;
шуруповёрт;
ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
	Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
	Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

Иллюстрация	Описание действия
	К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
	Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Преимущества и недостатки

Как сделать откатные ворота своими руками

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

Сварочный агрегат;
Пила-болгарка;
Заклепочное устройство и заклепки;
Перфоратор;
Саморезы;
Рельсы и ролики.

Конструкция ворот

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

Чертеж конструкции откатных ворот

Рельсы навесные и нижние;
Ролики;
Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями. В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

Изготовление каркаса для откатных ворот

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание. Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров.Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

Вариант устройства откатных ворот

Вопрос №1: Распашные, откатные или секционные?

Распашные ворота состоят из двух створок, которые крепятся к столбам проема при помощи петель. Створки могут открываться либо внутрь, либо на внешнюю сторону. В любом случае при их выборе стоит учитывать большую ширину проезда (больше 6 м) и необходимость места для открывания створок.

Если позволяет планировка участка, лучше предусмотреть открывание створок распашных ворот внутрь территории: при этом легче произвести их автоматизацию, на использовании механизма меньше будет сказываться влияние улицы.

Основание современных откатных ворот снабжено несущей балкой, составляющей с их полотном единое целое. При открывании или закрывании ворота движутся над землей за счет скольжения несущей балки по двум вынесенным за проем роликовым опорам. Отсутствие в конструкции откатных ворот нижнего рельса и, соответственно, снятие вопроса его регулярной очистки является немаловажным преимуществом в условиях продолжительных снежных зим.

К преимуществам откатных ворот можно отнести также минимальное количество свободного места, необходимое для их открывания, устойчивость конструкции к воздействию ветра и другим нагрузкам, возможность применения для перекрытия широких подъездов.

Однако нельзя забывать, что такие ворота напрямую связаны с рельефом земельного участка и геометрией забора: ворота, открываясь, двигаются горизонтально, и наличие наклона со стороны отката ворот недопустимо. Извилистый забор со стороны отката ворот также является препятствием для их установки, т. к. движение ворот происходит строго по прямой линии.

Секционные ворота получили такое название потому, что полотно ворот состоит из горизонтальных секций (сэндвич-панелей), соединенных между собой петлями. Двигаясь по направляющим, полотно ворот переходит из вертикального (закрытого) положения в горизонтальное (открытое), под потолок. Ворота могут легко открываться вручную за счет пружинного механизма, который компенсирует вес полотна. Для удобства пользования возможна установка электропривода и дистанционного управления.

к сведению

Основное преимущество секционных перед другими видами гаражных ворот в том, что они практически не уменьшают размеры проезда. Ворота монтируются за проем и в открытом положении находятся под потолком, экономя полезное пространство. При проектировании секционных следует учесть три основных размера: высота перемычки должна составлять 100-1500 мм, расстояние от края проема до боковой стены – 130-140 мм, глубина вхождения ворот внутрь помещения зависит от высоты ворот.

Комплект для автоматического открывания ворот

Можно ли установить откатные ворота самостоятельно?

Перед установкой необходимо изучить множество моментов и точно определить есть ли возможность соорудить такую конструкцию. Это обусловлено тем что для них требуется свободное пространство вдоль забора, усиленная опора или место для ее сооружения. При отсутствии необходимых условий желание и денежных возможности не смогут исправить положение. При выявлении возможности потребуется учесть следующие моменты:

Пространство для расположения моделей с консолью при открывании. В среднем потребуется полторы ширины въездного проема. Ширина конструкции складывается из ширина самого полотна и технологической части, она составляет приблизительно половину размера проема.
Движение откатных конструкций осуществляется строго по прямой линии, поэтому участок забора, расположенный рядом должен быть прямым.
все неровности рельефа потребуется устранить, обеспечив движение полотна.
Калитки располагать рекомендуется с противоположной открыванию ворот стороны. Некоторые владельцы участков заказывают ворота со встроенными калитками. Стоит учесть, что пороги будут высокими – это станет препятствием для детей, престарелых людей.
Калитка должна быть обязательно. Открывать немного полотно используя проход как калитку не рекомендуется это существенно снизит срок эксплуатации конструкции.
В случае узкой проезжей части ширину проема стоит увеличить, обеспечив более комфортные условия для заезда машины. Поворот будет комфортным и безопасным.

Приняв во внимание все аспекты и убедившись в отсутствие препятствий для установки можно начинать сооружения конструкции на своем участке. Подобные работы можно выполнить, самостоятельно не прибегая к дорогостоящей помощи специалистов
