Способы регулировки доводчика двери своими руками

Порядок установки доводчика на дверь

Самостоятельная настройка устройства

У рассматриваемого механизма есть всего несколько настроек, которые могут изменяться. Рекомендации по проведению подобной работы следующие:

Доводчик может устанавливаться на входных и межкомнатных дверях. Быстрый ход выбирается для наружной двери, так как это позволит исключить попадание большого количества холодного воздуха и насекомых. Межкомнатные устанавливаются на медленный ход

При выборе скорости определяется сезонность и личные предпочтения.
Если в помещение постоянно заходит большое количество людей, то нужно акцентировать внимание на функции промежуточного хода. За счет этого за один период открытия двери сможет пройти большее количество людей

Для постоянного открытия применяется специальный винт.
При самостоятельной регулировке многие забывают о функции дохлопа. Она обеспечивает срабатывание замка или высокую степень герметизации дверного проема.

Настройка механизма должна проводиться исключительно с учетом рекомендаций производителя, которые указываются в инструкции по эксплуатации.

Основные этапы регулировки

Специалисты рекомендуют проводить рассматриваемую процедуру периодически. Она делится на несколько этапов:

1. Вскрывается защитная крышка. Она может крепиться различным образом, часто при помощи заглушек. Нужно быть осторожным, так как можно повредить поверхность.
2. Находится регулировочный клапан, который расположен под защитной крышкой.
3. Для быстрого закрытия проводится поворот по часовой стрелке, для медленного против. С нулевого положения делать более двух поворотов не рекомендуется, так как это приведет к появлению течи смазывающей жидкости.
4. Для того чтобы полотно находилось некоторое время в открытом положении, оно отводится на 90 градусов, после чего меняется положение дополнительного фиксатора.

Чего делать нельзя?

Некоторые ошибки могут стать причиной снижения функциональности доводчика. Запрещается допускать следующее:

1. Слишком большое количество поворотов регулировочного винта относительно нулевой точки приведет к повреждению механизма и утечке смазки.
2. Не допускается перекос конструкции, так как это приводит к быстрому выходу из строя подвижного элемента.
3. На момент закрытия полотна запрещается прикладывать большое усилие.
4. Не рекомендуется выполнять фиксацию полотна в полуоткрытом состоянии сторонними материалами, так как для этого должен использоваться специальный фиксатор.
5. Запрещается вешать на дверь тяжелые объекты. Это может стать причиной смены положения доводчика.

Приведенные выше рекомендации исключают вероятность снижения эксплуатационного срока установленного механизма.

Регулирование доводчика

Инструкция по использованию изделия поможет выполнить корректировку устройства самостоятельно. Механизм имеет несколько функций, регулируемых простыми методами. Как отрегулировать доводчик двери?

1. Корректировка скорости движения полотна. Корректировка позволяет установить требуемую скорость при открытии двери и ее закрытии. Типовые устройства, такие как Apecs, 9n50, Armadillo располагают двумя винтами. Один винт предназначен для регулирования скорости перемещения полотна дверного. Проворачивать его допускается ограниченное число раз, в соответствии с инструкцией производителя. Второй винт позволяет откорректировать скорость дохлопа полотна.Дверной механизм можно сделать жестким или, наоборот, ослабить его. Это делается через регулировку натяжения пружины посредством ее затягивания или ослабления. При ослаблении дверное полотно открывается более свободно, если затянуть туго, – процесс замедляется.В процессе регулировки винт проворачивается только один раз. Иначе произойдет разгерметизация устройства, из него вытечет все масло.
2. Регулировка дохлопа. Наличие дохлопа и корректная его работа позволяют дверному полотну закрываться в плавном режиме не до конца, остается небольшой зазор до полного ее захлопывания. Помимо этого, дохлоп обеспечивает плотное прижимание полотна к каркасу дверной рамы.Регулируется скорость дохлопа с помощью второго винта, находящегося на корпусе устройства. Замедление срабатывает при расположении двери в десяти, пятнадцати градусах до полного ее закрывания. После этого полотно плотно притягивается к раме.
3. Регулировка открытого положения. Часто длительное время требуется держать дверь в открытом виде. Для этого надо знать, как отрегулировать доводчик, чтобы она была открытой.Механизмы наделены функцией сдерживания в открытом виде – «hold open». Настройка функции выполняется при открытой двери на девяносто градусов путем затягивания фиксатора. После чего дверь остается открытой при ее распахивании на установленный градус открытия. В устройстве срабатывает фиксатор, удерживающий ее в открытом виде на требуемый промежуток времени. При необходимости закрыть дверь, достаточно ее немного потянуть к себе и фиксация снимается. При неполном распахивании она будет перемещаться без задержки в обычном режиме. Например, в доводчиках Armadillo в открытом положении фиксируется требуемый угол открывания.

Все о дверях

Для удобства эксплуатации дверей часто используют доводчики. Они позволяют осуществлять плавное их закрытие без захлопывания. За приспособлением требуется постоянный и тщательный уход, его надо периодично подвергать осмотру и проводить профилактические ремонтные работы. Регулировка доводчика двери по инструкции, которая входит в комплектацию, легко выполнима самостоятельно.

Доводчик регулирует процесс перемещения дверного полотна, способствует его плавному закрыванию или, если нужно, резкому дохлопу. При необходимости он удерживает в открытом виде дверное полотно. На рынке существуют различные модели устройств.

Регулировка дверного доводчика своими руками

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

• Корректировка скорости закрывания блока.
• Настройка параметров прижимания полотна к коробке (дохлоп).
• Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

1. пружина;
2. рычажная тяга;
3. осевое зубчатое сцепление;
4. зубчатая передача или кулачковый механизм;
5. игольчатый подшипник;
6. клапан регулировки «ветрового тормоза» или демпер;
7. защитный кожух;
8. рычаг;
9. уплотнительные резинки;
10. регулировочные винты;
11. крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

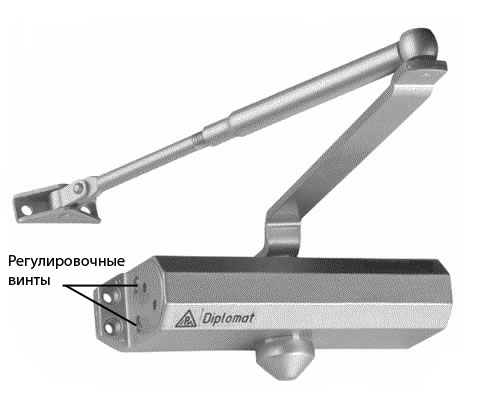

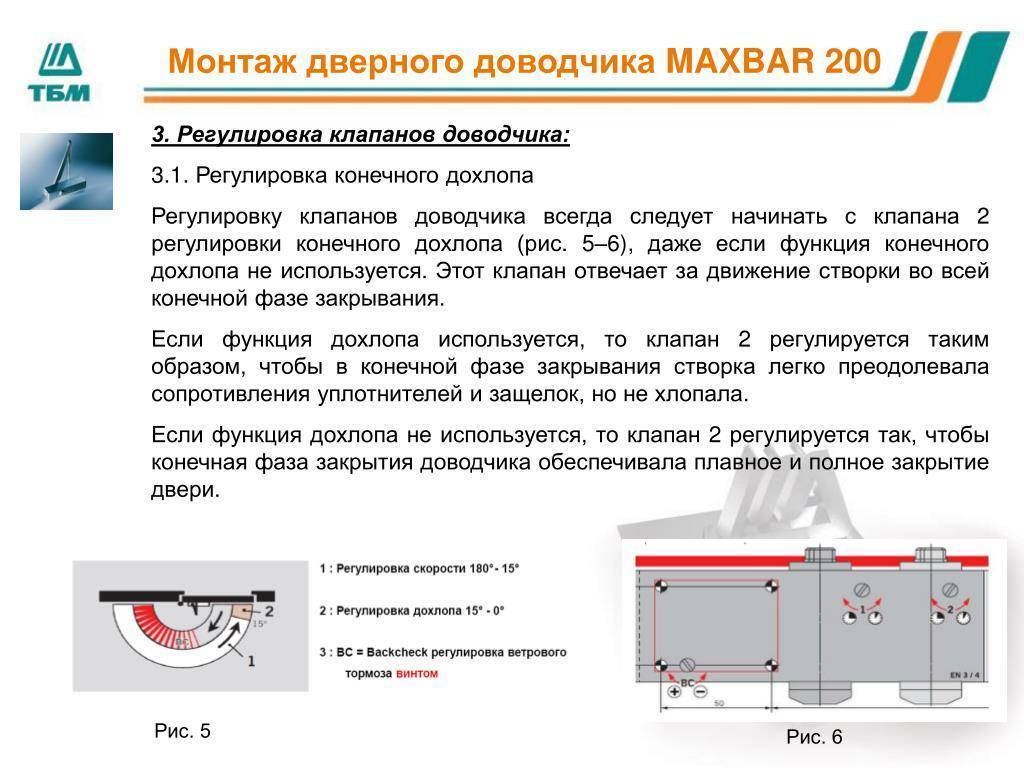

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

• Снимите крышку с механизма.
• Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
• Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
• Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
• Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
• Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

1. сила закрывания;
2. скорость закрывания;
3. скорость открытия;
4. максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Как отремонтировать доводчик двери

Для того чтобы устранить поломку доводчика своими руками, надо, прежде всего, разобраться с её причиной. Наиболее частыми причинами неисправностей являются:

• погодные условия – дожди, постоянная влажность, перепады температур (опасно для металлических наружных частей и коробов из пластика);
• быстрое закрывание полотна вручную со скоростью, не соответствующей выставленным настройкам;
• блокировка двери, не имеющей функции «открытых дверей», любыми предметами;
• неправильный выбор доводчика, мощности которого недостаточно для тяжёлой двери. Произойдёт перегруз механизма, который может возникнуть также, если на полотне виснуть и кататься, как любят дети.

Часто случающиеся поломки.

1. Утечка масла может происходить из-за трещины в корпусе. Без масла доводчик превратится в обычную пружину и будет захлопывать дверь с оглушительным грохотом. Неисправность надо ликвидировать очень быстро, иначе придётся менять весь механизм. Обнаружив небольшую течь, можно использовать герметик. При значительном зазоре и большой потере масла ремонт доводчика не поможет, устройство придётся менять.

Иногда при изготовлении изделия производители допускают недолив, тогда его надо дозаправить обычным синтетическим моторным маслом или амортизаторной жидкостью через отверстия винтов.

Деформация штанги

Обращать внимание на этот элемент надо в первую очередь. Штанга может быть изготовлена из обычной стали и ржаветь. Следует зачистить ржавые места и обработать смазкой от коррозии.

Следует зачистить ржавые места и обработать смазкой от коррозии.

Надлом устраняется сваркой с тщательной зачисткой швов. Искривления и загибы ровняются молотом, однако существует риск, что деталь не выдержит нагрузки и лопнет. Если же поломка детали слишком серьёзна, лучше заменить повреждённый фрагмент на новый.

Виды механизмов и их устройство

Чтобы лучше понять принцип функционирования механизма, нужно проанализировать базовые его разновидности, так будет проще разобраться, как грамотно отладить дверной доводчик.

По большей части практикуются такие два вида данного приспособления:

кулачковый слайдовый – осуществляет мягкое скольжение, практикуется для полотен с малым весом;

зубчатый рычажный – самый распространенный вид механизма, перемещение пружины реализовывается при посредстве шестерен, его можно применять даже для массивных дверных полотен.

По способу монтирования приспособления можно распределить на три основных вида:

Конструкции верхнего расположения (накладные) – это самые незамысловатые в пользовании устройства, их функции можно отрегулировать посредством нескольких винтов либо клапанов, размещенных на панели корпуса. Они монтируются в верхней части створки, что чрезвычайно удобно при установке. Для входных уличных дверей изготавливаются специализированные устройства с масляным наполнением, адаптированные для функционирования в жарком либо холодном климате.

Напольные. Системы, монтируемые на полу, также настраиваются сравнительно просто. Они превосходно показали себя в банковских учреждениях, офисах, торгово-развлекательных комплексах и там, где к внешнему облику дверей высокие запросы. Данные приспособления интегрируются в пол и почти невидимы для посетителей. Применяются механизмы регуляторов скользящего вида, предназначены на двери массой не более 100 килограммов.

Устройства скрытого типа самостоятельно отрегулировать довольно проблематично, поскольку они убраны внутрь полотна двери или в пол, что усложняет к ним доступ. Устройства востребованы там, где необходима основательная косметическая отделка и идеальный главный фасад.

По принципу действия устройства бывают следующими:

• гидравлические;
• пневматические;
• электрические.

Структура приспособления

В структуру данного устройства включены следующие детали и механизмы:

• литой корпус из алюминия;
• пружина;
• поршень;
• регулировочные винты (клапана);

• шестеренки;
• игольчатый подшипник;
• резиновые уплотнители;
• крепеж.

Принцип действия доводчика

Базовый компонент конструкции – это пружинная система, которая при открывании двери сдавливается и аккумулирует энергию, требуемую для закрывания двери. Процесс сдавливания осуществляется посредством передачи усилия тягового устройства на пружину. Зубчатые шестеренки и рейки двигают поршень, при этом масло по внутренним каналам перетекает в свободную часть корпуса. Во время обратного хода двери пружина распрямляется и обеспечивает мягкое закрытие.

Это интересно: Как отрегулировать доводчик двери — разбираемся основательно

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

• Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
• Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.
• Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
• Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.

Способы монтажа могут быть различными

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Необходимость в регулировании механизма

После установки на дверную конструкцию доводчика осуществляется его предварительная настройка под стандартные функции. Далее в процессе эксплуатации необходимо ежемесячно проверять работу механизма и при необходимости его регулировать.

Регулировка после монтажа

Перед тем, как самостоятельно отрегулировать доводчик, установленный на коробке входной двери подъезда, необходимо изучить его конструкцию и принцип действия.

Рекомендации по настройке доводчика непосредственно после его установки:

• В первую очередь с механизма снимается декоративная крышка, которая, в зависимости от его конструкции, может находиться сбоку или с лицевой стороны;
• Под этой крышкой размещены болты регулировки механизма. В зависимости от модели их может быть от 2 до 5 штук. В комплект поставки устройства входит инструкция производителя, в которой подробно описано, какой регулировочный болт за какую опцию отвечает;
• Разобравшись с инструкцией, чтобы отрегулировать работу доводчика, необходимо поочередно поворачивать винты вправо/влево. В зависимости от типа болтов может понадобиться отвертка или специальный шестигранный ключ.

Не рекомендуется проворачивать регулировочные винты сразу на полный оборот. В современных устройствах их достаточно провернуть на пол оборота, чтобы прочувствовать существенную разницу. Также запрещается осуществлять настройку элементов доводчика, удерживая полотно дверной конструкции.

Настройка в период эксплуатации

Настройка автоматического закрывающего механизма дверного полотна осуществляется не только после его непосредственного монтажа, но и периодически в процессе эксплуатации. Любой подвижный элемент конструкции через некоторый период выходит из строя. Поэтому многих интересует, как самостоятельно без привлечения мастера регулировать доводчик двери, установленной в подъезде многоквартирного дома.

Зимой регулировку доводчика рекомендуется выполнять еженедельно

Особое внимание необходимо уделять элементам, находящимся на улице и в помещениях с резкими температурными перепадами, постоянным изменением влажности. Подвижное колено (участок соединения рычага и главного элемента доводчика) необходимо периодически очищать от загрязнений и обрабатывать машинной смазкой

Скорость перемещения дверного полотна

Скорость закрытия полотна дверной конструкции – это одна из основных опций, для которой обязательно требуется настройка автоматического доводчика, установленного на уличные двери в подъезде.

Стандартные модели закрывающих механизмов оборудованы двумя регулировочными болтами, один из которых отвечает за скорость. Предназначение винтов подробно описано в инструкции по эксплуатации от компании-производителя. Но если она утеряна, подобрать необходимый винт можно и самостоятельно. Для этого необходимо поменять на половину оборота положение каждого винта. Прилегание дверного полотна к коробке должно происходить бесшумно.

Регулировка дохлопа

От этой опции зависит то, будет ли полотно хлопать по дверному коробу в процессе эксплуатации. Оптимальным углом остановки двери считается угол в 15 градусов.

Ослабление дверного доводчика

Если для открытия двери приходится прилагать достаточно большие усилия, значит необходимо ослабить натяжку регулировочных болтов, повернув их против часовой стрелки. После этого полотно начнет легко открываться и закрываться.

Как правильно отрегулировать своими руками доводчик, установленный на входной двери в подъезде многоквартирного дома, смотрите на видео:

Типы доводчиков

Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма.
В зависимости от места применения установка для дверей бывает:

• мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
• дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.

Существующие варианты дверных доводчиков

Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками.
Конфигурация доводчиков по устройству:

• устройство с приводом и зубцами;
• применение кулачкового вала.

Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.

Верхний доводчик

Это типовой вид механизма. Есть варианты установки доводчиков вверху:

1. Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.

2. Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.

Установка доводчика выбирается, отталкиваясь от функций открытия двери.

Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.Пример доводчика для двери открывающейся в обе стороны

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.

Нижний доводчик

Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.
Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.

Вариант конструкции нижнего доводчика

Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.

Скрытые дверные доводчики

Механизмы полностью скрыты в дверном полотне. Есть 2 вида:

1. Петля-доводчик – по своей функциональности служит дверной петлей.

2. Скрытый верхний доводчик, врезаемый в двери.

Все «нельзя»

Правильно выполняемая регулировка дверного доводчика исключает следующие действия:

1. Нельзя поворачивать регулировочные клапаны от нулевого положения более чем на 2 оборота.
2. Нельзя подпирать створку всевозможными предметами или навешивать на нее тяжелые вещи.
3. Нельзя подталкивать полотно (такая помощь лишь приведет к полной поломке приспособления, поэтому регулировка его уже не спасет).
4. Нельзя игнорировать требования, изложенные в сопроводительной инструкции (от соблюдения всех этих рекомендаций зависит долговечность устройства).

Своевременная настройка механизма – это процедура, которая не занимает много времени и не требует особых знаний, но именно от нее зависит бесперебойность работы механизма и его эксплуатационный срок.
