Автоматические ворота можно использовать в условиях узкого пространства

Как подготовить процесс монтажа секционных гаражных ворот

Перед тем как устанавливать секционные ворота необходимо приобрести:

• Комплект сэндвич-панелей.
• Направляющие.
• Специальный торсионный механизм.
• Аксессуары и комплектующие.

Основные элементы конструкции

Для выполнения работ понадобятся:

• Пассатижи.
• Набор гаечных ключей
• Слесарный молоток.
• Пистолет для клепки.
• Электрическая дрель с разными сверлами.
• Рулетка.
• Строительный уровень.
• Защитные перчатки и очки.
• Перфоратор.
• Строительный нож.
• Карандаш.

Проведение подготовительных работ заключается в следующем:

Снимаются размеры ширины проема:

1. сверху;
2. в центре;
3. снизу.

За основу берется наибольшее значение.

• Регулируется горизонтальность пола.
• Строго в одной плоскости должны находиться заплечники и притолока.
• Рассчитывается минимальная глубина ворот:

1. высота конструкции с прибавлением 50 сантиметров, для обычных секционных устройств;
2. высота ворот с добавлением 100 сантиметров, для изделий, имеющих привод.

• Из прочного материала должны быть изготовлены притолока и заплечники. К тому же они усиливаются металлическим каркасом — на них действует основная нагрузка при работе ворот.
• Оптимальная величина притолоки должна быть в пределах от 25 до 50 сантиметров, заплечников — до 45 сантиметров.

Как выполнить монтаж ворот

При выполнении работ используются саморезы для металла, дюбеля и анкера, соответствующих размеров, указанных в инструкции. Выравнивание конструкции должно выполняться металлическими подкладками без применения монтажной пены или колышек из дерева.

Последовательность сборки и монтажа секционных ворот:

• Отмечаются места фиксации элементов: горизонтальных и вертикальных.
• Выставляется и фиксируется вертикаль проема.
• Устанавливаются несущие детали с нижней ламели, четко по инструкции.
• Собирается полотно с нижней секционной панели.
• Плотно к нащельнику должна прилегать верхняя створка полотна, что добивается регулировкой верхних кронштейнов.
• Крепятся механизмы управления, надежные запоры, засовы и ручки.
• Монтируются уравновешивающие пружины. При этом подъемные тросы необходимо хорошо натягивать.
• Подводятся и подсоединяются электропривода для устройства автоматических секционных ворот.
• Устанавливаются ограничители хода полотна.
• Проверяется ход полотна. Как легко ворота открываются и закрываются.

Как отрегулировать работу секционных ворот

После монтажа, чаще всего, понадобится регулировка гаражных секционных ворот, конкретно — регулировка тросов. Причиной для этого является быстрая порча и приход в негодность конструкции.

Регулировка секционных гаражных ворот заключается в ликвидации возможных провисаний, в обеспечении сильного натяжения тросов, но нельзя перетянуть их.

Секционные ворота выпускаются двух видов:

• С неразрезным валом.
• С цельным валом.

При регулировке тросов для ворот с разрезным валом:

• Нижние кронштейны надежно крепятся на стене.
• Устанавливается шпонка секции гаражных ворот. При этом операцию выполнять нужно очень аккуратно, чтобы не повредить случайно остальные элементы секционных ворот.
• Фиксируется барабан путем затягивания установочного винта.
• Вал поворачивается до полного исчезновения провисания накручиванием на него пружины. Для этого обычно достаточно двух-трех оборотов. Процесс следует выполнять медленно, чтобы можно было вовремя успеть остановиться при непредвиденном разрыве троса.
• После регулировки пружины затягиваются наконечники болтов, чтобы дополнительно закрепить пружины, как показано на фото.

Регулировка троса в секционных воротах с цельным валом

Если таким способом устранить провисания тросов не получается, то нужно провести их регулировку, используя другой вариант:

• Ослабляются болты.
• Поворачивается вал со стороны провисания троса, а противоположная сторона удерживается в исходном положении.
• Болты вновь закручиваются.

Таким способом регулируются любые секционные ворота.

Процесс регулировки секционных ворот при неразрезном вале:

• Снимается рабочая панель, становится видным винт, удерживающий провисающий трос.
• Ослабляется трос и регулируется его длина, при провисании она уменьшается.
• Обратно закручивается винт, при этом трос удерживается в выбранном положении.
• Устанавливается на место рабочая панель.

Регулировка с неразрезным валом

Используя такие способы регулирования секционных ворот, можно всегда поддерживать их в отличном состоянии, что станет гарантией их долгой эксплуатации. Как установить секционные гаражные ворота, конструкция их, преимущества, недостатки можно посмотреть на видео.

Установка рамы и столбов для опоры

Следующим этапом монтажа навесных ворот выступает изготовление рамы. Основу детали составляет металлическая труба с квадратным сечением и показателем ширины 12 см. Соединение осуществляется посредством сварки. При наличии одной створки верхняя балка должна обладать длиной, равной ее ширине.

Если ворота имеют двустворчатую конструкцию, используется две детали. Длина каждой должна совпадать с шириной соответствующей створки.

В качестве столбов для опоры также применяются трубы из металла. Они закапываются в землю на глубину более 1 м, а затем заливаются раствором бетона. Необходимо убедиться в том, чтобы опоры приняли вертикальное положение, с помощью строительного уровня или отвеса.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Откатные ворота

Откатные ворота имеют одну створку, движущуюся вдоль ограды, по ее внутренней стороне. Этот тип ворот может быть смонтирован на широких участках. При их проектировании нужно предусмотреть место, куда они будут сдвигаться при открывании. Необходимый запас — 1,5—2 ширины полотна. Неоспоримые преимущества откатных ворот — отсутствие помех для транспорта и пешеходов, меньшая по сравнению с распашными цена автоматики, свободный проем.

Несколько разновидностей откатных ворот:

• с нижним расположением направляющего рельса;
• с верхней направляющей;
• самонесущие ворота консольного типа — подвесные без направляющей.

Ворота с нижним направляющим рельсом проблематично работают в зимний период. Направляющую нужно тщательно чистить от снега и мусора. Кроме того, в процессе эксплуатации от постоянного движения транспорта происходит деформация рельса.

Ворота с верхним направляющим рельсом ограничивают высоту проезда. Придется либо ставить очень массивные ворота, либо на ваш участок не сможет заезжать грузовой и технологический транспорт.

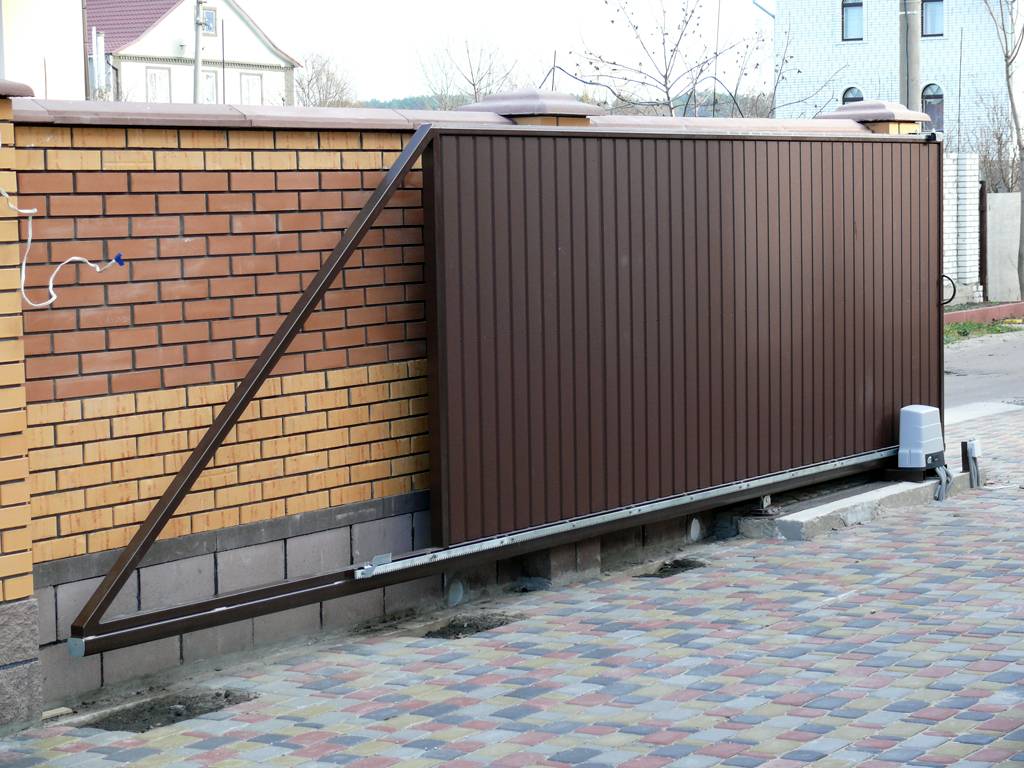

Самый практичный вариант — ворота консольного типа на зубчатой рейке.

Их полотно перемещается вдоль ограды на высоте 50—100 мм над землей, проем при этом остается свободным.

Что понадобится для сооружения своими руками

Приводы для автоматизации

Исполнительный механизм, приводящий в движение всю систему, может быть разных видов:

• кривошипно-шатунный;
• с винтовой (червячной) передачей;
• с рейкой, зубчатым колесом;
• цепной передачей.

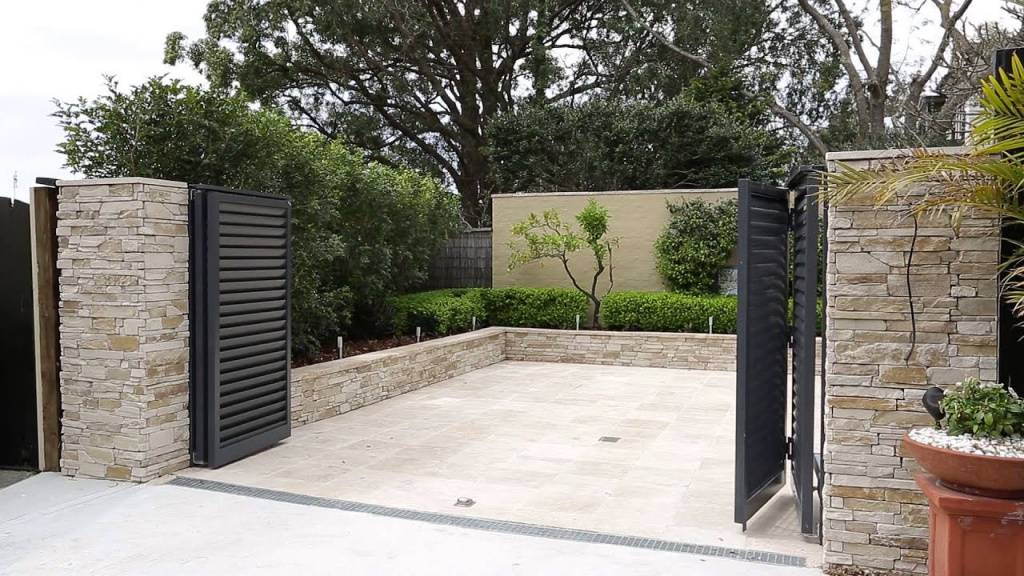

Для распахивающихся створок

Для создания распашной конструкции часто применяют приводы, относящиеся к линейной или рычажной группам. Чаще всего используют первую разновидность, она легко монтируется на распашные двустворчатые ворота, может двигаться в любую сторону. Здесь часто применяются самостоятельные изобретения, имеющие в своей основе винтовые передачи.

Когда полотно ворот навешано на столбы из кирпича или камня, используют рычажный механизм, он нее требует создания определенной точки опоры. Здесь применяют приводы, взятые с автоматических стеклоподъемников.

Автоматика для сдвижного полотна

Автоматика на ворота для сдвижения полотна может использовать устройства заводского производства. Оно будет включать в себя такие элементы:

• привод;
• рейка зубчатого вида;
• блок управления, оснащенный датчиками.

Самодельный привод

При большом желании автоматику для ворот можно сделать своими руками. Тот, кто хочет сэкономить средства, может попробовать. Если есть интерес к этому делу, процесс ее сборки своими руками может быть увлекательным. Главным элементом такого электропривода служит механизм спутниковой антенны. Она оборудована червячной передачей, которая заменяет электропривод.

Привод для ворот

В основе системы спутникового телевидения стоит механизм поворотного действия. Он представляет собой двигатель, который можно применить для установки автоматики. Принцип червячной передачи схож с действием электропривода. Этот вариант выгоднее, чем магазинные приводы, так как работает от напряжения в 36 В, тогда как магазинные — от сети 220 В.

Сборка механизма

Для сборки вам понадобится 2 рабочих привода от спутниковой антенны. Выберите приводы с самыми длинными штоками. Также понадобится пульт и трансформатор, мощность которого должна составить от 36 до 40 В.

Пульт служит для закрытия и открытия конструкции. Нужно, чтобы он работал на расстоянии примерно 50 м. Также должны быть 2 брелока, которые можно купить в компании, которая специализируется в сфере охраны.

Собрать привод можно примерно за 6 часов. Для того чтобы автоматика качественно работала, дополните ее токовым реле. Если реле не будет, может перегреться или вовсе сломаться мотор.

Так можно легко сделать привод для ворот при минимальных затратах. При этом, если вы отдаете предпочтение готовой сборке, сэкономить можно на монтаже автоматики своими руками.

Автоматика с выдвигающимся внутренним штоком

Как правильно выбрать конструкцию?

Если вы решили приобрести фабричное изделие, то его следует внимательно осмотреть. Дело в том, что технология изготовления алюминиевых дверей не всегда соблюдается. Выбирать сооружение можно по таким критериям:

– Осмотрите соединения профилей. На них не должно быть щелей.

– Соединительные штифты обязательно должны быть запрессованным.

– Если двери утепленные, то на угловых стыках должен присутствовать герметик. Желательно, чтобы он был силиконовый.

– Между профилями и штапиками не должно быть зазоров. В противном случае вы не сможете установить такую дверь на улице, так как она будет пропускать холодный воздух.

– Окраска изделия должна быть фабричной. Ручное окрашивание конструкции не допускается.

– Покупайте изделие только у сертифицированных продавцов. При этом они должны иметь все необходимые документы на товар, которые свидетельствуют о его качестве. Еще вы можете выяснить у изготовителя, где можно увидеть пример его работы.

– Профили не должны быть кривыми или шершавыми. Царапины на поверхности металла – это прямой путь к коррозии.

– Особое внимание необходимо обратить на фурнитуру конструкции. Ее качество должно быть бесспорным. Ручка и все другие механизмы обязаны прослужить как минимум 10 лет

Ручка и все другие механизмы обязаны прослужить как минимум 10 лет.

Эти критерии помогут вам выбрать действительно качественное изделие.

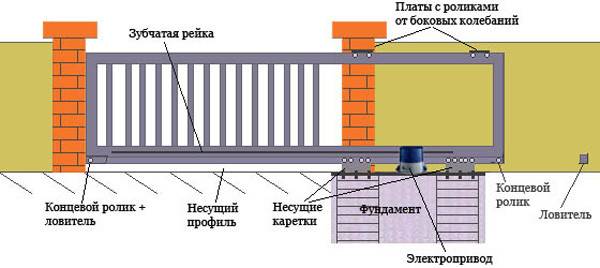

Откатные ворота. Чертеж и схема откатных ворот.

Комплект для автоматического открывания ворот

Для автоматического открывания ворот необходимо наличие привода: линейного или рычажного. Они позволяют открывать полотно внутрь или наружу, конкретное направление зависит от установки.

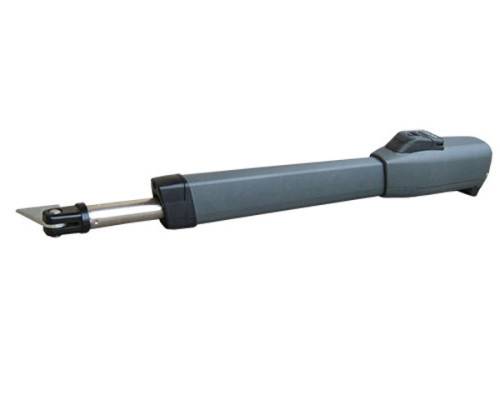

Линейный привод считается самым простым и надежным. По внешнему виду он напоминает продолговатый футляр, внутри которого имеется длинный винт. Устройство открывания ворот начинает работать от редуктора, установленного в задней части корпуса.

Корпус линейного редуктора изготавливается из металла, а сверху покрывается порошковой краской. Может использоваться для ворот любого типа и массы.

Комплектация рычажного привода состоит из редуктора и двух подвижных рычагов, которые соединены между собой. По внешнему виду он напоминает локоть. Блок редуктора крепится на столбе, рычаг – на воротах. Устройство позволяет открыть полотна внутрь.

Разновидностью рычажного механизма является подземный привод, редуктор которого спрятан в землю в металлической коробке. Ее заливают бетоном возле столба, а рычаг оставляют снаружи.

Также в комплект к левому и правому приводу входит блок управления. Если воротами управляют два и более человек, то кроме пультов имеются запрограммированные брелки.

Не менее полезной комплектующей являются фотоэлементы, которые реагируют на посторонние предметы при закрытии и открытии ворот. Если на их пути встречается препятствие, они перестают двигаться до тех пор, пока объект не исчезнет. Полезное дополнение и сигнальная лампа, она предупреждает о прохожих в зоне въезда автомобиля в ворота.

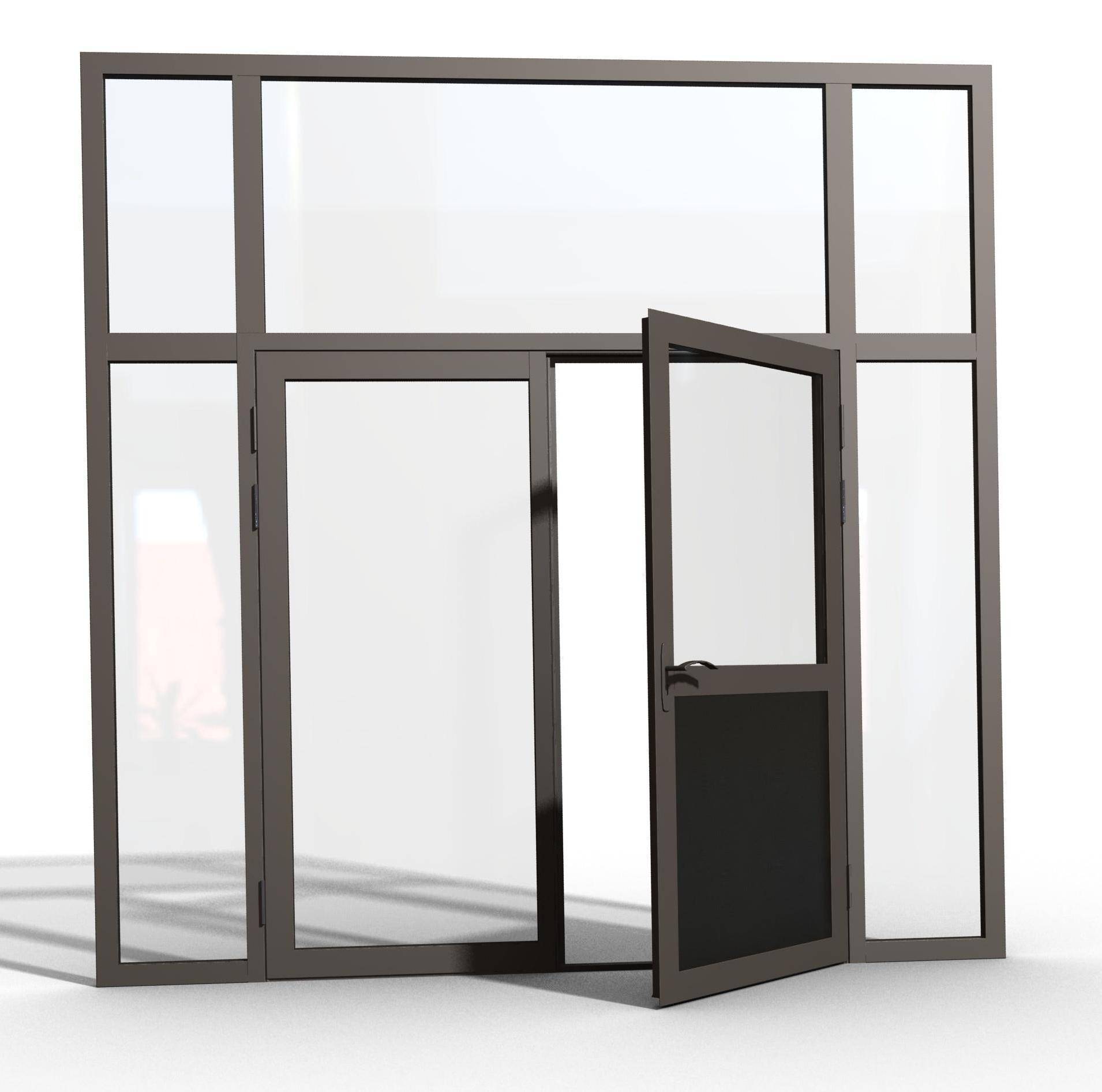

Различия между алюминиевыми дверям по способу открывания

Двери из алюминия можно разделить на ряд видов в зависимости от конструкции. Наиболее востребованными и популярными являются распашные двери. Это классический вариант, которые предполагает фиксацию дверного полотна на петлях, закреплённых на дверной коробке. Открываются и закрываются такие двери посредством давления руками человека. Распашные алюминиевые двери могут быть одностворчатыми или двустворчатыми и функционируют по принципу аналогичных конструкций из других материалов.

Другой популярной разновидностью дверей из алюминия являются раздвижные конструкции. Особенность функционирования таких изделий заключается в раздвижении створок в противоположные стороны или их захождение одна в другую. Кроме того, широкое использование получили и маятниковые алюминиевые конструкции. Особенно эффективны они в зонах с большим количеством людей. Исключительность этой системы, в первую очередь, характеризуется возможностью распахнуть створку в любом из направлений.

Евроштакетник для ограды

При покупке важно обращать на размеры, рабочие свойства материала. Штакетины выпускают толщиной 0,4‒1,5 мм. Для ограждения в частном секторе чаще всего берут толщиной 0,5 мм

Стандартная длина ‒ до 2 м. Ширина подбирается индивидуально ‒ от 80 мм до 128 мм

Для ограждения в частном секторе чаще всего берут толщиной 0,5 мм. Стандартная длина ‒ до 2 м. Ширина подбирается индивидуально ‒ от 80 мм до 128 мм.

Различается материал и по форме профиля. Он бывает:

• прямоугольный;
• м-образный;
• полукруглый.

Из-за сложности изготовления полукруглый профиль обойдется дороже всего. По качеству и жесткости все виды идут на равных. Здесь ключевой фактор ‒ количество ребер жесткости. Чем их будет

больше, тем выше будет сопротивляемость планки на изгиб.

Узнать больше о преимуществах, свойствах, размерах материала вы сможете из этой статьи: «Выбор евроштакетника для забора»

Ниже разберем особенности заборов из металлоштакетника в зависимости от назначения.

Со стороны улицы

Для защиты усадьбы от нежеланных гостей и любопытных глаз хозяева стараются ставить сплошные ограждения, чтобы все происходящие во дворе не просматривалось с улицы.

Средняя высота забора ‒ 1,8‒2 метра. Забор дополняется воротами и калиткой. Популярный тип ворот ‒ распашные.

Возможна установка ограждения с зазорами, если за ее пределами расположен огород или растут цветы. Это необходимо, чтобы лучи света, воздух попадали внутрь двора.

На фотографии выше образец уличного забора, где штакетник выложен горизонтально цельным полотном, а столбы выполнены из бетона.

От соседей

Перед установкой ограждения лучше согласовывать этот момент с хозяевами соседней усадьбы. Это позволит в будущем избежать конфликтов и споров.

Забор на границе двух участков должен пропускать солнечный свет, воздух и не создавать тени.

Поэтому штакетник крепят к лагам в один ряд с определенным шагом.

Если есть письменное разрешение соседей, то на границе можно поставить двухсторонний забор, оформленный в виде шахматки. Происходящее во дворе будет видно лишь под определенным углом.

Другое дело, когда соседний участок еще не выкуплен. Тогда способ монтажа планок выбирается на усмотрение владельцев.

Палисадника

Основные функции ограждения – защита растений от порчи домашними животными, красивое деление усадьбы на зоны с целью декора.

Крепят штакетины с зазорами. Необходимо проверять, чтобы края планок были завальцованы, иначе повышается риск получения травмы.

Клумб

Это низкие заборчики, которые устанавливают исключительно для декора. Их высота не превышает 0,5 м.

Планки фиксируются в один ряд с зазорами в одном цвете или же идет чередование оттенков.

На изображении пример оригинальной ограды оранжевого цвета. Планки плотно вставлены в грунт.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

• автоматические системы управления входными дверями, воротами, роллетами;
• шлагбаумы и комплектующие к ним;
• маркизные системы;
• сигнализации;
• системы видеонаблюдения;
• механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

• линейный;
• рычажный;
• подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
2. Разработка и реализация систем контроля доступа.
3. Продажа различных моделей сигнализаций, видеонаблюдения.
4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Дополнительные опции

Для секционных ворот может быть предусмотрено множество дополнительных опций, которые делают их использование более комфортным, улучшают внешний вид или увеличивают показатели надежности. Чаще всего дополнительные элементы устанавливаются по просьбе заказчика при изготовлении конструкции под заказ.

Остекление и вентиляционные решетки для ворот

Заказчик может попросить производителя установить вставки со стеклами или решетками для вентиляции в секции. Прорезается отверстие, куда вставляются дополнительные элементы. При остеклении чаще всего устанавливается два окна на верхнюю секцию.

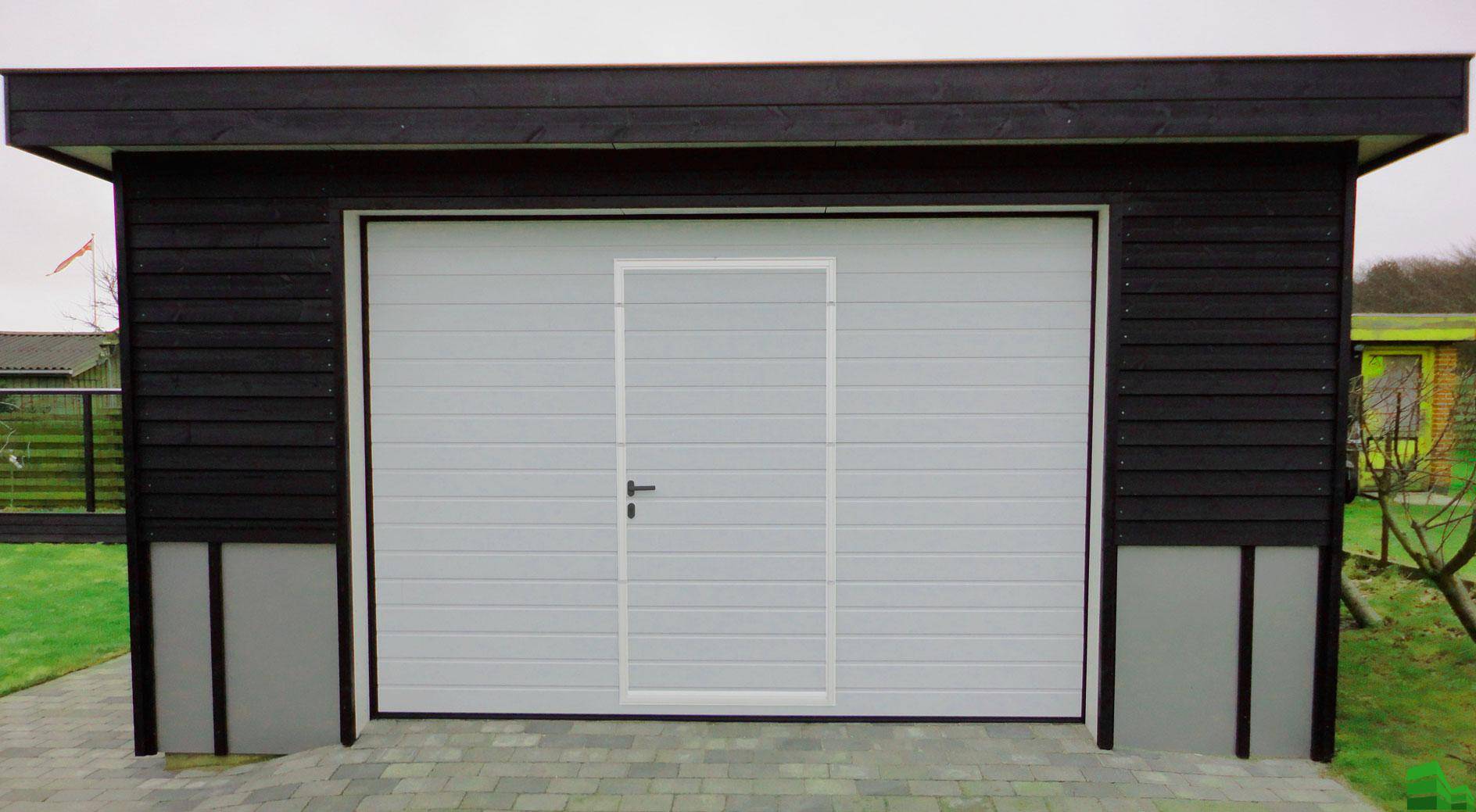

Встроенная калитка (дверь)

В секционных воротах может быть предусмотрена входная дверь с замком. Для реализации этого решения вырезается отверстие под размеры двери на нижних панелях. Двери также изготавливаются из секций, которые устанавливаются в один уровень с остальными. Такая опция является достаточно дорогостоящей, ее предлагают далеко не все производители секционных конструкций.

Средства безопасности и автоматики

На конструкцию ворот устанавливаются системы автоматизации подъема, которые управляются с дистанционных пультов, брелков или смартфонов. Для безотказной работы системы желательно установить дополнительные батареи или систему ручной разблокировки, что поможет открыть ворота в условиях отсутствия электроэнергии.

Для предотвращения травм используются фотоэлементы, фиксирующие движения возле плоскости опускания ворот. В такой ситуации система автоматически блокируется, если закрытию помешает человек или животное.

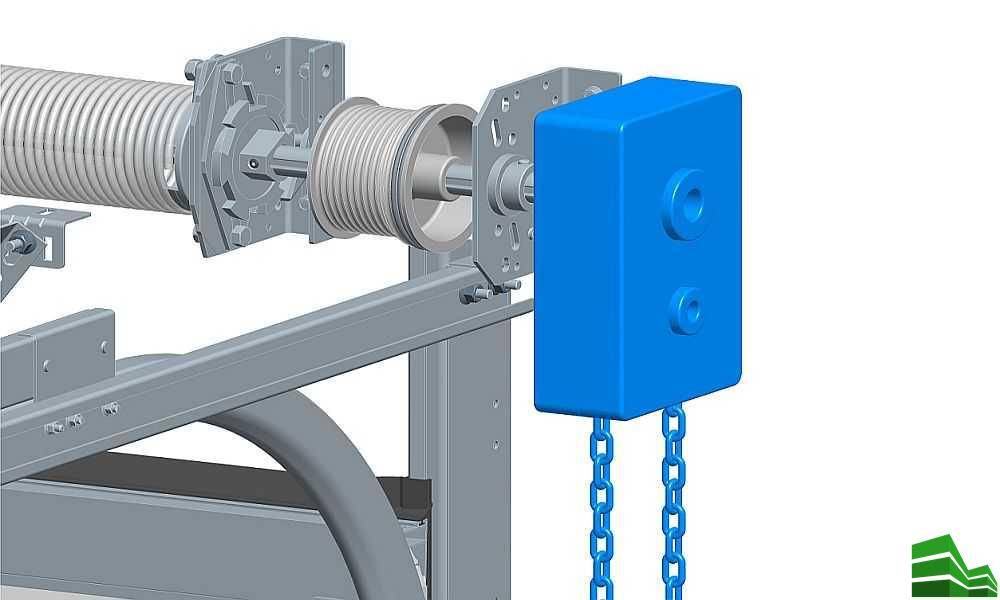

Блок ручного подъема ворот

При использовании автоматической системы подъема рекомендуется дополнительно установить систему ручного подъема из блоков и тросов. Такая система поможет разблокировать проезд при отсутствующем электричестве или в случае поломки автоматического подъемника.

Особенности

Как и любые другие ворота, эти автоматизированные системы имеют свои особенности, главной из которых является именно способ их открывания и закрывания. Как уже понятно из самого термина «автоматические ворота», такие системы открываются дистанционно, без каких-либо физических усилий со стороны человека. Вторая особенность кроется в уникальном и надежном электрическом приводе, благодаря которому и происходит автоматическое открывание и закрывание дверного полотна. Его уникальная конструкция обеспечивает владельцу таких ворот безопасное и длительное использование.

Широкий ассортимент моделей и видов автоматических ворот многие специалисты также считают одним из главных достоинств. Сегодня в продаже представлены откатные, раздвижные, гаражные, технические и противопожарные автоматические ворота. Такой ассортимент позволяет каждому покупателю выбрать идеальные автоматические ворота для любого случая. Автомат или привод для работы устанавливается либо производителем самостоятельно, либо после непосредственного общения с заказчиком

Не менее важной особенностью и одним из главных преимуществ перед обычными системами открывания и закрывания является и презентабельный, уникальный внешний вид. Дизайн автоматических дверных полотен является настолько уникальным, что не способен испортить ни один ландшафтный дизайн

Наоборот, он может лишь подчеркнуть его изысканность и утонченный стиль

Наоборот, он может лишь подчеркнуть его изысканность и утонченный стиль.

Автоматические ворота обычно стальные. Именно такой материал их изготовления позволяет обеспечить им и презентабельный внешний вид, и длительный срок эксплуатации. Еще одна особенность кроется в том, что такие ворота можно открывать или закрывать несколькими способами. Есть универсальные модели, для которых доступна настройка двух или более способов, а есть стандартные модели автоматических ворот, которые можно открывать либо же закрывать лишь одним способом. Помимо таких важных особенностей, автоматические ворота имеют свои плюсы и минусы.

Разница в цене

Разновидности евроштакетника применяемого для обшивки калиток и ворот

Современной строительной индустрией предложено несколько вариантов металлического штакетника. Он может быть с завальцованным краем и без.

Вся разница в том, что изготовленные штакетины в условиях производства, обрабатываются несколькими защитными слоями, порошковой краской и вальцуются на прокатном стане. Внешний вид таких изделий безупречный. Сортируются изделия в пачки, что удобно при транспортировке. Заказать их можно в любом количестве и любого размера.

Нарезанные из профилированного листа изделия, остаются с необработанными краями. Поэтому вид у них менее эстетичный, да и краска рискует быть со временем облущенной. Кроме того, края могут быть травмоопасными. Зато цена их в разы дешевле. Умельцы, в целях экономии, покупают более дешевый вариант, и самостоятельно обрабатывают изделия, доводя до совершенства.

Евроштакетник может быть покрыт полимером с одной или обеих сторон, а также бывает покрытие порошковое. При порошковом методе покраски евроштакетник с обеих сторон равномерно покрывается одним цветом.

Кроме всего, появились изделия с закругленными краями, что придает конструкции более изящный вид.

Автоматические распашные ворота

Прежде чем производить установку электропривода необходимо сделать так, чтобы створки очень легко открывались. Если расстояние между краем столба и петлей меньше 15 см, то можно выбрать линейный привод, в остальных случаях понадобятся рычаги, и соответственно выбор остается за рычажным электроприводом.

Автоматические распашные ворота

Для установки любой модели, вам потребуется схема и инструкция. Благодаря ей вы сможете с легкостью произвести монтаж привода, а также подключить его к электросети.

Теперь вы поняли, что автоматические распашные ворота являются самым выгодным решением, и подойдут как для загородного дома, так и дачи.

https://youtube.com/watch?v=-f-glQriuEQ

Еще несколько советов

Выбирая дверную конструкцию из алюминия со вставками, следует тщательно выбирать поставщика. Учтите, что более высоким качеством отличаются изделия из первичного материала, а если использовалось вторсырье, то стоимость такого товара немного ниже.

Стандартные модели всегда обходятся дешевле нестандартных, выполненных под заказ. И хотя необходимо время на их изготовление, результат будет максимально соответствовать ожиданиям покупателя.

Покупая в одном месте дверную конструкцию и фурнитуру, поручив продавцу установку, можно быть более уверенным в качестве проделанной работы (в противном случае при обнаружении изъянов поставщик и монтажник могут сваливать вину друг на друга).

Доверяйте не уверениям продавца в хорошем качестве товара и услуги, а отзывам реальных клиентов – друзей, знакомых, родных. Ответственная компания заботится о своей репутации, поэтому к каждому клиенту относится с уважением и обслуживает его самым лучшим образом.
