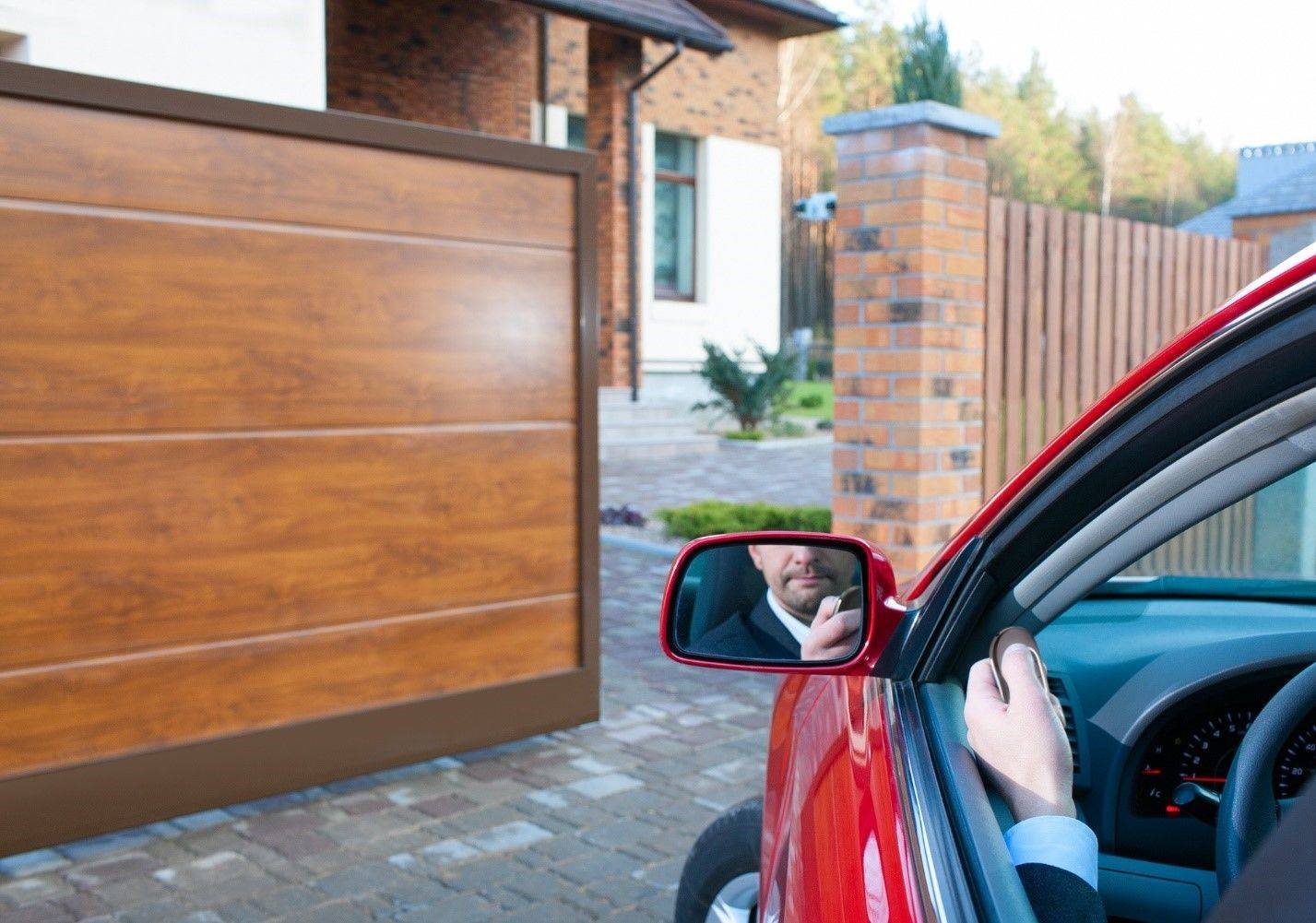

Шесть основных плюсов автоматических ворот

Приводы для автоматизации

Исполнительный механизм, приводящий в движение всю систему, может быть разных видов:

• кривошипно-шатунный;
• с винтовой (червячной) передачей;
• с рейкой, зубчатым колесом;
• цепной передачей.

Для распахивающихся створок

Для создания распашной конструкции часто применяют приводы, относящиеся к линейной или рычажной группам. Чаще всего используют первую разновидность, она легко монтируется на распашные двустворчатые ворота, может двигаться в любую сторону. Здесь часто применяются самостоятельные изобретения, имеющие в своей основе винтовые передачи.

Когда полотно ворот навешано на столбы из кирпича или камня, используют рычажный механизм, он нее требует создания определенной точки опоры. Здесь применяют приводы, взятые с автоматических стеклоподъемников.

Автоматика для сдвижного полотна

Автоматика на ворота для сдвижения полотна может использовать устройства заводского производства. Оно будет включать в себя такие элементы:

• привод;
• рейка зубчатого вида;
• блок управления, оснащенный датчиками.

Управление

Управлять секционными воротами можно как вручную, так и в полном автоматическом режиме.

• Ручное управление. Основой конструкции такого типа ворот является специальный пружинный механизм. Установка ручного управления подразумевает установку ручки с обеих сторон полотна ворот. Чтобы поднимать ворота при открытии, придется прилагать усилия, потому что вес таких ворот не слишком легкий.
• Автоматическое управление. Секционные автоматические ворота подразумевают открытие и закрытие при помощи специального пульта управления. Также такой тип ворот может регулироваться при помощи обычного мобильного телефона.

Как работает система автоматики ворот

Прежде чем устанавливать автоматические ворота нужно надежно проверить все ли механизмы системы отлажены и проверить вручную. Данную работу обычно производят на конечном этапе.

Автоматика может работать :

1.     дистанционно от мобильного брелка передающего на приемник и управляющий выходными импульсами с электродвигателя;

2.     от станционного пульта управления, расположенного на стене гаража;

Работа от стационарного пульта управления

Принцип работы

При нажатии кнопки на стационарном пульте «Открытие», «Закрытия» начинается процесс открывания или закрывания створок, кнопка «Стоп» позволяет прервать данное действие. Так как напряжение на схему подается через замыкающее реле, то при обрыве цепи питания данная схема приостанавливается, и движение створок останавливается. Для более простой и надежной работы схемы используют фотоэлементы, этот модифицированный вариант все чаще вытесняет контактные механизмы.

Фотоэлемент устанавливается на стене так, чтобы был хороший охват зоны въезда , чтобы был контроль плотности закрывания створок, положение хода, исключение удара створками транспорта, людей и т.д.

Работа от дистанционного пульта управления

Дистанционные пульты для автоматических ворот работают от сигналов приемника, которые получают радиокоманды от передатчика пульта-брелка.

Передатчик команд, встроенный в брелок, управляется от нажатия кнопки на корпусе и передает кодированный сигнал заданной частоты через свою антенну на приемник, находящийся в стационарном блоке управления.

Что следует знать при установке: привода должны быть надежно врезаны в фундамент строительных элементов. Следует учесть, что какого-либо люфта или перекосов створок не должно быть, глубина фундамента под привод должна превышать глубину промерзания грунта в зимнее время, иначе данная конструкция выйдет из строя в ближайшее время. Всю электропроводку для своей безопасности и каких-либо механических повреждений лучше спрятать в кабельросты.

Для правильного и безопасного управления привода нужно знать направление, момент остановки вращение ротора двигателя,  так же лимит нагрузки не превышающий допустимого.

( Пока оценок нет )

Олег Сомов/ автор статьи

Авторы Гайдпарка

• валерий рыженко

  Депрессия и журавлиный колодец

  Читать полностью

• Василий Иванов

  Поддерживаете ли Вы акции протеста, назначенные сторонниками Алексея Навального на 21 апреля?

  Читать полностью

• Александр Попов

  СМИ Норвегии: Россия показала средний палец всему миру

  Читать полностью

• Виктор Зингер

  RT: Рот Байдена выписывает чеки, которые США не могут обналичить

  Читать полностью

• Сергей Ольховский

  Америка, Европа и остальной мир

  Читать полностью

• Виктор Беседин

  История необычного полковника Владимира Арапова

  Читать полностью

• Александр Попов

  Мировая война вакцин в полном разгаре

  Читать полностью

• Алексей Платонов

  В Депутатском центре Нижневартовска ответили на вопросы дачников

  Читать полностью

• Василий Иванов

  Способствует ли разложению общества отсутствие смертной казни в России?

  Читать полностью

• Продавец Воздуха

  Что предлагает Америка союзникам

  Читать полностью

• Сергей Копылов Викторович

  Инноваторы против реставраторов

  Читать полностью

• Евгений Кропот

  Выдохнули!

  Читать полностью

Главные преимущества автоматических ворот:

1. Простота и удобство эксплуатации. Ворота, открывающиеся с помощью пульта в автоматическом режиме, значительно упрощают въезд на территорию или в гараж. Водитель может не выходить из автомобиля, чтобы открыть ворота, а потом их закрыть.
2. Безопасность. Автоматические ворота не смогут открыть злоумышленники, так как они имеют дополнительные защитные функции. Поэтому территория двора, промышленного объекта или гаража надежно защищена.
3. Престиж. Загородный дом, гараж или промышленный объект с автоматическими воротами будет выглядеть еще более престижно.
4. Возможность установки на любой тип ворот (распашные, секционные откатные и подъемно-поворотные).
5. Если, например, в загородном доме большой кованый забор, то и распашные ворота также будут тяжелыми и большими, поэтому открывать их без помощи автоматики будет очень трудно.
6. Автоматика для ворот имеет особые фотоэлементы с фототестом, благодаря чему электрический привод работает без отказов и при этом моментально реагирует на любое препятствие при открывании ворот.
7. Никакие погодные условия не повлияют на работоспособность системы автоматического открытия ворот.

Секционные автоматические гаражные ворота

Секционные ворота для гаража похожи на подъемно-поворотные. Разница в том, что полотно представляет собой отдельные секции, подвижно сочлененные между собой при помощи петель. Эти секции поднимаются вверх по направляющим (на секциях закреплены ролики). Хоть сходство и есть, но из-за того что секции имеют относительно небольшую высоту и «складываются», места при подъеме/опускании они перед воротами вообще не занимают.  На потолке они занимают столько же места, как и подъемно-поворотные.

Секционные автоматические ворота для гаража многие считают лучшим выбором

Виды и свойства

Есть два типа секционных ворот для гаража — с утепленным и холодным полотном. Секции без утеплителя — это просто металлические полосы, покрытые защитным слоем и покрашенные. Теплые секционные ворота собираются из сендвич-панелей. Пространство между двумя слоями металла заполняют утеплителем, что и определяет основные характеристики ворот. Чтобы уменьшить теплопотери в месте стыка панелей устанавливается уплотнитель (обычно — эластичная резина). Имеет те же типы подъема, что и подъемно-поворотные, только параметры дверного проема другие (меньше).

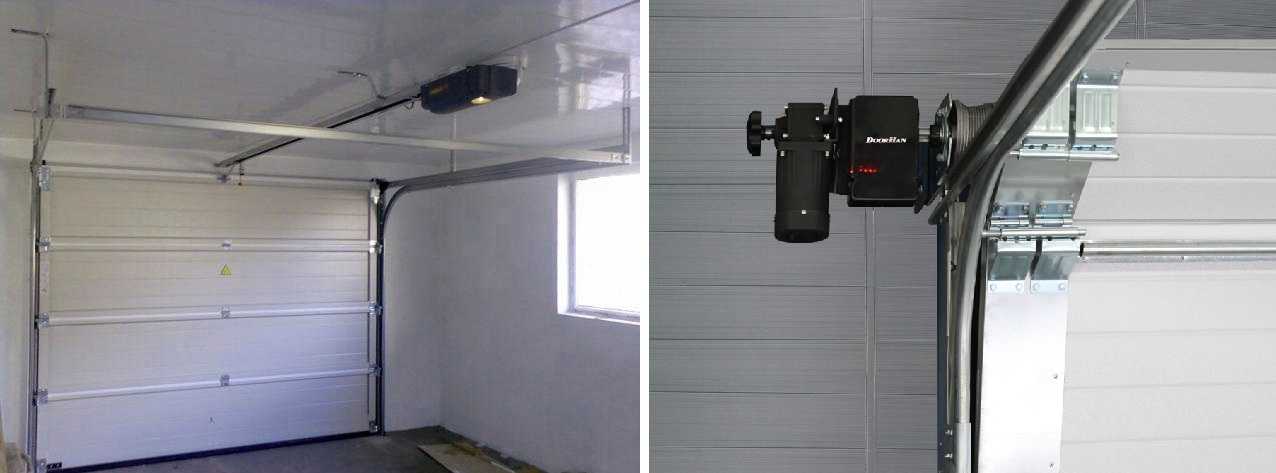

Два типа приводов для автоматизации

Для автоматизации могут использоваться два типа приводов. Первый ставят на потолке за потолочными направляющими. При помощи троса он соединен с полотном. Наматывая трос, он тянет вверх панели. Этот вариант имеет небольшую мощность, стоит дешевле, используется только для гаражных ворот бытового назначения. Второй привод — осевой. Ставится сбоку на расположенную в верхней части конструкции ось. Приводит в действие ось, а та — полотно ворот. Этот тип привода более мощный, может использоваться на для створок большой массы.

Достоинства и недостатки

Основное достоинство уже озвучили — секционные автоматические гаражные ворота для работ не требуют места впереди

В некоторых случаях это действительно важно. Остальные плюсы выглядят так:

• Теплые модели имеют такую же теплоизоляцию, как стена в полтора кирпича.
• Высокая надежность. Она не сравниться со стальным листом толщиной в 4-5 мм, но довольно высокая.
• Достаточная жесткость для сопротивления ветровым нагрузкам.

• Несложный монтаж. Конструкция собирается из небольших по массе и размерам частей, что несколько дольше по времени, но гораздо проще физически. С монтажом секционных автоматических гаражных ворот справиться можно и в «одни руки».

  Вид тоже довольно солидный

• В полотне ворот можно установить калитку.

В общем, не удивительно, что именно этот тип ворот для гаража ставится чаще, чем остальные. Неплохой выбор. Но есть и недостатки:

• Высокая цена.
• Не слишком высокая степень защиты. Для установки во дворе — это отличный вариант. Если же гаражные ворота выходят на улицу, стоит поискать другой, более надежный вариант.

Автоматические ворота с калиткой

Несомненно, калитка является самым удобным вариантом входа на территорию, позволяющим не нагружать основную конструкцию. Калитку можно установить на воротах, которые ограничивают въезд транспорта на охранную территорию, но при этом допускают прохождение людей. Ее установка возможна на ворота любого типа.

Калитка, встроенная в ворота, не должна мешать открыванию ворот

В откатных, секционных и рулонных конструкциях это важно учитывать. Но в то же время такие ворота с калиткой очень функциональны

Видео: рулонные ворота с калиткой — особенности

В этой статье мы рассказали о видах ворот, перечислили их особенности, посоветовали, на что обратить внимание при выборе ворот для гаража и ворот с калиткой. Если у вас остались вопросы, мы с радостью на них ответим

Главные преимущества автоматических ворот:

1. Простота и удобство эксплуатации. Ворота, открывающиеся с помощью пульта в автоматическом режиме, значительно упрощают въезд на территорию или в гараж. Водитель может не выходить из автомобиля, чтобы открыть ворота, а потом их закрыть.
2. Безопасность. Автоматические ворота не смогут открыть злоумышленники, так как они имеют дополнительные защитные функции. Поэтому территория двора, промышленного объекта или гаража надежно защищена.
3. Престиж. Загородный дом, гараж или промышленный объект с автоматическими воротами будет выглядеть еще более престижно.
4. Возможность установки на любой тип ворот (распашные, секционные откатные и подъемно-поворотные).
5. Если, например, в загородном доме большой кованый забор, то и распашные ворота также будут тяжелыми и большими, поэтому открывать их без помощи автоматики будет очень трудно.
6. Автоматика для ворот имеет особые фотоэлементы с фототестом, благодаря чему электрический привод работает без отказов и при этом моментально реагирует на любое препятствие при открывании ворот.
7. Никакие погодные условия не повлияют на работоспособность системы автоматического открытия ворот.

Тип подъемных механизмов

Тип подъема в воротах определяется в зависимости от параметров высоты.

Выделяют несколько вариантов:

Стандартный. Притолока в данном случае имеет высоту от 35 до 60 сантиметров. При таком подъеме используется комплектация стандартного типа. Наивысший показатель ширины ворот при таких характеристиках составляет 7 метров, а высота достигает 9.

• Пониженный. Высота притолоки варьируется от 15 до 35 сантиметров. В таком варианте происходит свисание нижней секции, она перекрывает проем сверху.
• Высокий. Высота притолоки должна быть не меньше 60 сантиметров. Для подключения автоматики в таком механизме используется исключительно привод осевого типа. Данный вид подъема предполагает более высокую стоимость составляющих элементов в сравнении с другими, а также более трудоемкий процесс установки.

• Наклонный (высокий или стандартный). Такой вариант предусматривается в тех случаях, когда происходит увеличение потолка к задней стенке помещения. При этом высота притолоки может быть от 0,5 до 1,5 метров. Данный тип считается самым дорогим среди остальных. К сожалению, иногда не получается обойтись именно без такого подъема.
• Вертикальный. Делится, в свою очередь, на два вида по расположению пружины: вверху и внизу. В любом из вариантов для автоматизации используют осевой привод. Стоит отметить, что такой тип возможно применять только на полотнах, вес которых не превышает 1 тонну.

Подобрать требуемый тип подъема поможет замерщик или консультант во время заказа конструкции. Для этого необходимо провести тщательные замеры проема. Чтобы выбрать максимально подходящую конструкцию, следует составить на бумаге схему вашего проема и проставить числовые значения.

То есть если высота притолоки оказывается недостаточной, то можно немного ее увеличить. Именно для этого устанавливается фальшпанель, которая имеет необходимые параметры, сверху проема. Такая хитрость позволяет сэкономить бюджет, поскольку стоимость стандартного подъема намного ниже, чем цена нетрадиционных вариантов.

Подъем секционных ворот осуществляется при помощи натяжения пружин.

Выделяют два вида данного механизма:

• С растяжными пружинами. Они располагаются по бокам изделия. Во время подъема происходит их растяжение, а в момент опускания они становятся в прежнее положение.
• С валовыми пружинами (торсионными). Над проемом установлен специальный вал. Когда ворота находятся в закрытом состоянии, пружины неподвижны. Когда происходит подъем полотна, они скручиваются. При этом происходит накопление упругости. Ее высвобождение осуществляется в момент опускания.

Чтобы определиться с выбором подъемного механизма, следует учесть некоторые факторы. Например, основным из них является наличие отопления в гараже. Для отапливаемых помещений целесообразнее использовать механизм торсионного типа, хотя стоимость его несколько превышает цену механизма с растяжными пружинами. Высокая цена компенсируется отличными эксплуатационными характеристиками.

Условия качественного монтажа

Гарантией удобства и беспроблемности последующей эксплуатации металлического полотна является правильный выбор конструкции. Она должна полностью подходить под особенности имеющегося строения. Приобретая секционные ворота для гаража, следует учитывать следующие параметры:

• габариты используемого транспортного средства;
• особенности расположения гаража, в том числе необходимости маневрирования при заезде и выезде;
• назначение помещения, которое может использоваться в качестве гаража и ремонтной мастерской.

В зоне установки направляющих и роликов должны отсутствовать какие-либо коммуникации и другие препятствия, которые могут затруднить движение поднимающегося полотна. Общая высота гаража напрямую влияет на тип используемой конструкции и размеры секций. Также следует учитывать, выполняются ли ворота из стальных элементов или утепленных сэндвич-панелей. Последние обеспечивают необходимую теплоизоляцию гаражу, но по показателям прочности они несколько уступают полотну из оцинкованной стали.

Виды приводов

Если в гараже уже имеются простые ворота распашного типа, чтобы их открыть, можно применять такие виды автоматического привода:

1. Подземный – относительно сложный для самостоятельной установки. Нижняя часть этого вида устанавливается в землю, верхняя ставится на шарнир у основания.
2. Линейный – характеризуется надежной защитой от проникновения. Конструкция устанавливается изнутри на дверь с массой не более 3 тонн.
3. Рычажный – устанавливается с внутренней или внешней стороны. Открытие происходит благодаря тому, что прямой толкатель передает усилие рычагу.

Преимуществом указанных механизмов является то, что их можно поставить на имеющиеся ворота. Если говорить о недостатках, стоит отметить, что для установки потребуется свободное пространство у гаража и высокая парусность створок.

Автоматика ворот, которые открываются внутрь

Ворота, что открываются не наружу, а внутрь, требуют внимания к проему: расстояние между крайней частью столба и центром петли не может превышать 60 см. При нарушении этого параметра велика вероятность того, что привод станет упираться в столб. При попытке удлинения кронштейна, возникнет иная неприятность – створки перестанут открываться полностью.

Существуют стандартные показатели оформления ниши для приводов:

• ширина 25 см;
• глубина 15 см;
• высота 25 мм.

Когда столб оснащен трубой, нишу выбирают так, чтобы доставать до этой металлической конструкции. Именно здесь будет крепиться кронштейн привода посредством работы сваркой.

Техническое обслуживание автоматических ворот

Помните также, что, несмотря на многие преимущества, ворота не служат нам дворником для уборки снега. Мы должны использовать лопаты, в противном случае легко привести к повреждению и износу механизмов, даже самое лучшее оборудование.

Обратите внимание! Чтобы снег не стал препятствием не только для самих ворот, но и для электроники (например, фотоэлементов), если их завалит снегом, они могут перестать функционировать должным образом. Хотя, конструкция хороших ворот должна предотвращать накопление воды вокруг подвижных элементов, а, следовательно, предотвращать их замерзание, необходимо добиться того, чтобы пространство движения створок было свободно от препятствий, таких как лед, снег или веток

Даже наилучшего качества ворота, не могут работать должным образом, если, как в случае привода для раздвижных ворот , мы не будем очищать их от снега

Хотя, конструкция хороших ворот должна предотвращать накопление воды вокруг подвижных элементов, а, следовательно, предотвращать их замерзание, необходимо добиться того, чтобы пространство движения створок было свободно от препятствий, таких как лед, снег или веток. Даже наилучшего качества ворота, не могут работать должным образом, если, как в случае привода для раздвижных ворот , мы не будем очищать их от снега.

Обратите внимание! Монтаж ворот с автоматическим приводом, а также последующее применение рекомендации производителей, которые указаны в прилагаемой к изделию инструкции,   позволят долго наслаждаться преимуществами стабильной роботы ворот

Приводы для автоматизации

Исполнительный механизм, приводящий в движение всю систему, может быть разных видов:

• кривошипно-шатунный;
• с винтовой (червячной) передачей;
• с рейкой, зубчатым колесом;
• цепной передачей.

Для распахивающихся створок

Для создания распашной конструкции часто применяют приводы, относящиеся к линейной или рычажной группам. Чаще всего используют первую разновидность, она легко монтируется на распашные двустворчатые ворота, может двигаться в любую сторону. Здесь часто применяются самостоятельные изобретения, имеющие в своей основе винтовые передачи.

Когда полотно ворот навешано на столбы из кирпича или камня, используют рычажный механизм, он нее требует создания определенной точки опоры. Здесь применяют приводы, взятые с автоматических стеклоподъемников.

Автоматика для сдвижного полотна

Автоматика на ворота для сдвижения полотна может использовать устройства заводского производства. Оно будет включать в себя такие элементы:

• привод;
• рейка зубчатого вида;
• блок управления, оснащенный датчиками.

Секционные ворота

В основе данной конструкции лежат соединенные между собой секции, образующие единую створку. Данные секции соединены подвижными шарнирами. Особенность функционирования таких ворот состоит в гибкости, ведь в процессе открывания секции постепенно поднимаются, за счет чего освобождается проезд. Собранные вверху части складываются в специально предназначенное для этого место над проемом и не занимают много пространства. Сильной стороной секционных ворот является минимальная требовательность к ширине гаража, пространству перед ним или внутри него.

Мягкий роликовый механизм отвечает за бесшумное функционирование ворот. Также открыванию таких ворот не будут мешать излишние осадки или земля. В основном секции изготавливают из алюминиевых или стальных сэндвич панелей, которые заполнены специальным полиуретаном. Это дает хорошую прочность, высокую теплоизоляцию и звукоизоляцию.

Производители секционных ворот предлагают разнообразный выбор материалов и обшивок с целью удовлетворить самого утонченного потребителя. Дополнительно к внешнему виду есть возможность оснастить их различными устройствами для дистанционного управления и повышенной автоматизации. Также можно установить различные средства защиты от взлома.

Плюсы:

• нетребовательны к характеристикам помещения;
• высокая теплоизоляция и звукоизоляция;
• широкий выбор отделки.

Минусы:

• дороговизна изделия;
• сложность конструкции;
• доступность к взлому.

Сколько места нужно для установки привода?

Для монтажа основных элементов электромеханического привода между проемом ворот и потолком должен быть достаточный запас свободного пространства.

Wlad363 Пользователь FORUMHOUSE

Я строю гараж. Проем ворот будет представлять собой прямоугольник из швеллера — 100 мм. Итоговые габариты проема планирую такие: ширина 3 м и высота 2,25 м. Вопрос: какой размер ворот нужно заказывать, и какие еще параметры указывать, чтобы потом без проблем установить ворота и автоматику?

Подобными вопросами озадачено большинство пользователей, планирующих приобретать автоматические ворота. Заказными параметрами ворот являются исходные размеры проема. В данном случае следует указать следующие габариты изделий: 3000х2250 мм. Следует отметить, что размер полотна несколько больше, чем размер проема. Делается это для более плотной герметизации проема и улучшения теплоизоляции помещения.

Что касается дополнительных данных, представляем вашему вниманию основные параметры, которые помогут определиться и с необходимыми размерами ворот, и с моделью автоматического привода:

• RM — высота проема ворот;
• LDB — ширина проема ворот;
• Н — высота притолоки (расстояние от верхней границы гаражного проема до потолка);
• SL и SR — расстояния от краев гаражного проема до боковых стен.

Edis Пользователь FORUMHOUSE

Если сначала планируете установить только ворота, а автоматику докупить позже, то до момента заказа конструкций нужно как минимум проверить значение перемычки. Перемычка — это расстояние от верха проема до потолка. Она должна быть достаточной не только для установки ворот на первом этапе, но и для их последующей автоматизации. И, конечно же, лучше приобретать ворота и автоматику сразу в комплексе. В таком случае можно и на более выгодную цену рассчитывать (за выезд монтажников платим 1 раз) и все нюансы по установке предусмотреть. Например, наличие розетки для включения привода в сеть, аккуратный монтаж всей проводки и т.д.

В целом, по словам специалистов, для установки автоматизированных ворот, как правило, достаточно высоты притолоки 130-210 мм и бокового расстояния 125 мм. Но эти цифры могут меняться в зависимости от производителя, серии ворот, типа монтажа и т.д. Поэтому лучше уточнить требования к этим параметрам при заказе.
