Если в вашем магазине, офисе или доме установлены роллеты на окнах или дверях, то вас непременно заинтересует вопрос: как правильно отрегулировать рольставни (роллеты) для лучшей работы всей конструкции?
Прежде всего хотим указать, что весь процесс настройки сводится к одному – это правильная и грамотная настройка работы наматывающего механизма конструкции. Такая настройка отличается от типа роллет — механических или электрических систем управления полотна.
Процесс настройки рольставней с механической системой работы сводится к выполнению следующих шагов, которые дают понять, как натянуть пружину на рулонные рольставни:
- Сначала Вам стоит накрутить пружину на вал приводного механизма несколькими оборотами.
- Зафиксировать пружину.
- Надеть и закрепить непосредственно на вал само полотно, а затем снять стопоры.
- После выполнения всех вышеперечисленных действий Вам всего лишь нужно проконтролировать работу подъема полотна до его упора. Если будут выявлены какие-либо проблемы в этом процессе, то, следовательно, вам необходимо дополнительно либо убрать, либо увеличить количество оборотов.
Увеличить или уменьшить крутилку при воротковом приводе рольставен еще проще, так как в данном случае не придется прилгать особых физических сил. Весь процесс – это намотка самого полотна и увеличение либо уменьшение оборотов вала механизма.
Если и после этого вы не смогли понять, как правильно накрутить пружину для рольставни, то лучше обратиться к профессионалам. Так как при неправильной настройке, вы можете испортить весь механизм конструкции, что приведёт к большим затратам на его починку.
Рисунок 1: конструкция рольставней
Как отрегулировать рольставни с электроприводом
Если у вас электрический привод для работы конструкции, то отрегулировать ворота-рольставни придется по-другому принципу, нежели модели с механической системой управления. В процессе решения проблемы о том, как отрегулировать рольставни с электроприводом, главное значение имеет время вращения вала. Оно измеряется расположением выключателей на концах конструкции, где происходит размыкания электрических контактов. Весь процесс грамотной настройки рольставен с электрическим приводом сводится к регулирования правильного положения этих выключателей.
До того, как настроить рольставни с электроприводом, вам следует найти отвертку. Помните, что данный процесс монтажа осуществляется только во время движения этого полотна, то есть при включенном электрическом приводе. Именно во время работы полотен рольставен Вы осуществляете настройку винтов выключателей. Для удобства и правильной работы на такой конструкции присутствует маркировка, которая обозрима и представляет из себя пиктограмму.
Многие сталкиваются также с ситуацией, когда после монтажа всей конструкции, полотно рольставней не фиксируется в нужном правильном положении. Такая ситуация имеет место, если у рольставней:
- При открывании полотно не скрывается полностью в коробе.
- При закрывании полотно не до самого конца закрывает поверхность.
Все это приводит к снижению защитных механизмов конструкции, уменьшению срока эксплуатации, износа всего механизма. Именно поэтому многие пытаются найти ответ на вопрос: как настроить рольставни в данной ситуации? Эта проблема решается правильной настройкой концевиков. Вот, что вам нужно сделать:
- Настроить выключатель, который контролирует положение полотна в самом вверху. Для этого необходимо либо увеличивать обороты вала с помощью плюсового винта, либо уменьшать с помощью минусового винта.
- Настроить выключатель, который регулирует положения полотна в самом низу по аналогичной вышеописанной системе.
Рисунок 2: настройка концевиков на рольставнях
Правильное положение рольставней вверху – полотно фиксируется на уровне короба, внизу – полотно доходит до самого пола. Если ваши рольставни будут правильно настроены и отрегулированы, то тем самым вы сможет продлить их срок службы, а также повысить качественные характеристики.
И всегда помните, что если в процессе самостоятельной настройки у вас возникнут непреодолимые трудности и проблемы, то лучше прибегнуть к услугам профессионалов.
Видео: как отрегулировать рольставни с электроприводом
Преимущества и недостатки автоматических рольставней
Рольставни являются для частных жилых и коммерческих помещений надежным средством защиты от проникновения и взлома. Автоматические системы защиты отличают следующие преимущества:
- С помощью электропривода можно сматывать 200 кг полотна без лишних усилий.
- Существует система с дистанционным управлением.
- Предусмотрены функции вскрытия в аварийном режиме.
- Замок в верхней части можно поставить с автоматическим срабатыванием.
Кроме того, можно регулировать «уровень опущенности» холста.
Система не лишена и своих недостатков. Применение электропривода невозможно на узких (менее 60 см) проемах, имеет достаточно большой вес.
Установка своими руками гаражных ворот рольставней
Конструкция роллетного полотна имеет достаточно высокую стоимость. Особенно, если ворота выполнены из стали и декорированы. При желании сэкономить, можно выбрать более дешевый материал или отделку. Но от этого пострадает качество и внешний вид. Лучше не экономить на материале, а установить рольставни для гаража своими руками, не оплачивая услуги специалистов.
Для монтажа нужно собрать приведенный выше перечень инструментов, заказать комплектующие. В набор составляющих конструкции входит направляющие, защитный блок, барабан, управляющий механизм, элементы крепления. Вопрос как сделать самостоятельно монтаж рольставней в первую очередь требует решения о способе монтирования конструкции.

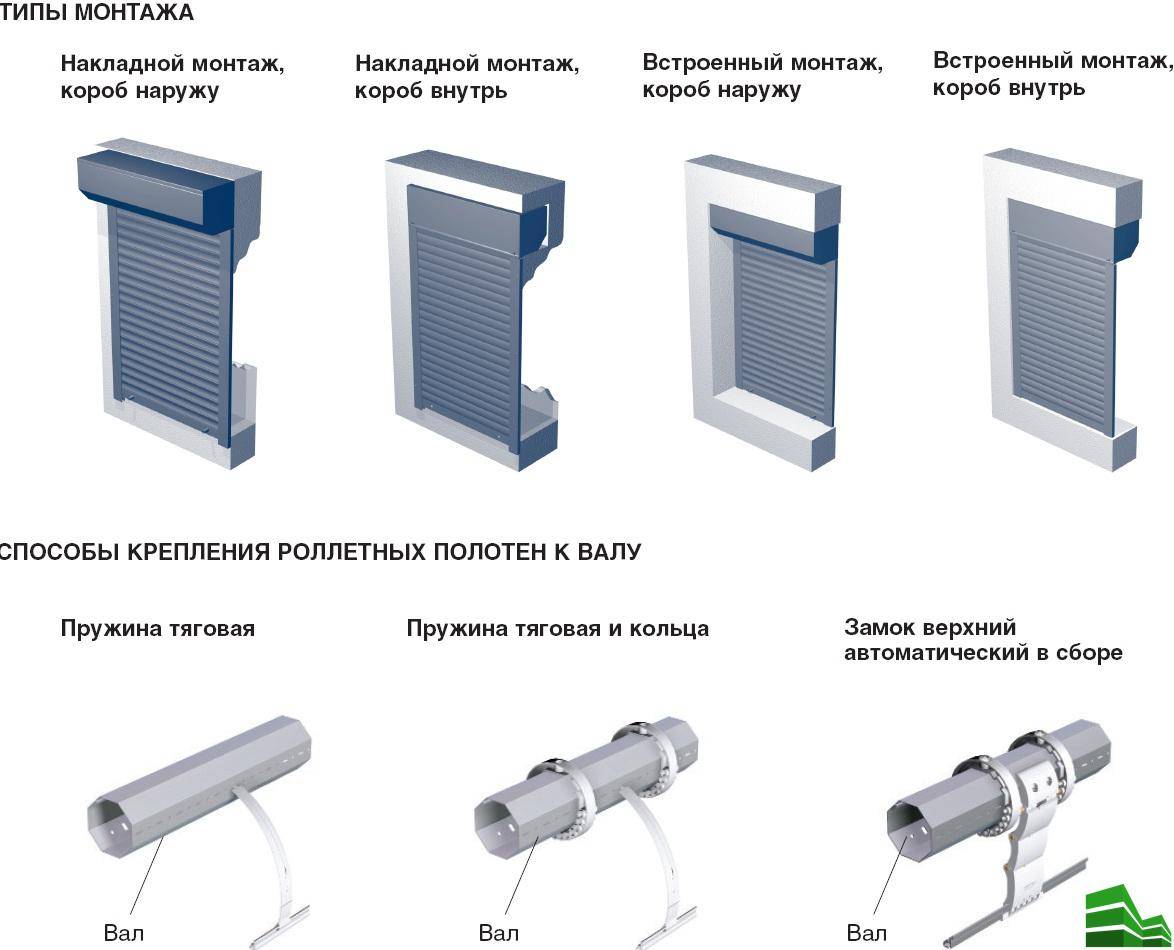

Виды монтажа
Каким образом установить ворота, зависит от нескольких факторов: конструкции и размера проема, сложности работ, технических данных помещения, прочности несущих стен, пожеланий хозяина. Монтаж роллетных ворот может быть встроенным (внутренним) или накладным (внешним). Последний предполагает установку защитного короба над проемом со стороны улицы. Больше распространен внешний способ. Он не требует значительных подготовительных работ и рекомендуется для установки своими руками. Монтаж можно начинать сразу после окончания строительства.
Чтобы защитить механизм короба от взлома и природных явлений, его можно вмонтировать во внутреннюю часть проема. Встроенный монтаж по окончанию работ выглядит эффектнее и аккуратней. Части конструкции ворот не выступают со стороны фасада. Внутренняя установка может быть выполнена, если высота проема более 2,5 метров. Вариант такой установки более трудоемкий. Потребуется тщательная подготовка участка для крепления механизма. Недостаток способа в уменьшении полезного пространства внутри гаража.
Все особенности помещения можно учесть при комбинированном монтаже, когда короб расположен внутри и механизм в закрытом виде будет находиться на одной линии с фасадом. Второй вариант комбинирования – короб находится снаружи, не допуская выступания частей конструкции.
Из чего состоят роллетные ворота?
Устройство роллетных групп представляет собой полотно гибкого вида, собранное из элементов, называемых ламелями. Во время управления, оно поднимается вверх, скручиваясь в рулон, помещаемый в короб. Полотно перемещается по специальным направляющим, что фиксируются по обе стороны от проема.
Плотно представляет собой ламели из алюминия, что крепятся друг к другу посредством специальных замковых соединений. Такое необычное строение, а также особенный принцип работы позволяют выделять такую систему в отдельную группу воротных конструкций.
Разновидности ламелей:
- Экструдированные: обеспечивают высокий уровень защиты, прикрывают въезд на территорию частного владения, либо в гараж.
- Роликовой прокатки: оснащаются мягким наполнителем, используются в цехах, иных промышленных помещениях.
- Вентиляционные: содержат специальные отверстия, позволяющие создавать оптимальный уровень воздухообмена. Модели содержат вставки из поликарбонатного сырья, что позволяет впустить внутрь дневной свет. При наличии таких отверстий, открывать конструкцию, чтобы наблюдать за происходящим снаружи, не требуется.
- С пенонаполнителем: подходят для оснащения массивных ворот, здесь профиль содержит вспомогательный материал твердого типа. Эти модели немного похожи на экструдированные, однако отличаются легкостью веса. Впрочем, уровень защиты от взлома у них немного ниже, чем у аналога.
Плюсы и минусы
Ворота-рольставни привлекательны на вид и легки в монтаже, но их самостоятельное изготовление обойдётся недёшево
К положительным качествам ворот-рольставней можно отнести следующие:
- Эти конструкции избавляют вас от необходимости убирать выпавший перед гаражом снег в зимний период;
- Их легко монтировать, во время работы для них не нужен особый уход, правильно установленная конструкция будет служить длительный срок;
- Ворота-рольставни очень компактны, для их установки нужно мало места. В отличие от остальных конструкций ворот, они не занимают дополнительную площадь при открывании;
- Профиль, используемый при изготовлении конструкции, бережёт тепло. Кроме того, он защищает от грязи, благодаря чему в гараже всегда будет чисто и тепло.
- Ворота-рольставни с автоматическим управлением можно открывать дистанционно, не выходя из автомобиля.
Но есть и минусы:
- Они плохо сохраняют тепло, так как при открывании пропускают много воздуха с улицы;
- Возможно промерзание механизмов и ламелей полотна ворот, в зимний период влага в щелях между ламелями превращается в лёд, и открыть ворота может быть проблематично. Потребуется легко постучать по полотну, и только потом открывать;
- Самостоятельное изготовление ворот-рольставней существенно ударит по вашему карману.
Процесс производства рольставен для шкафа
Роллетные ставни не не требуют большого запаса материалов, ими закрывают как небольшие шкафчики до 1 м высотой, так и крупногабаритные шкафы высотой до потолка. Но принцип монтажа роллет одинаковый. Пошагово инструкция:
Изготовление рольставней – полотна: берут деревянные планки 2-4 мм толщиной, 20-70 мм шириной, их может соединить между собой даже начинающий мастер. Необходимо сделать технологические отверстия в каждой – по краям и по центру диаметром 3-5 мм (для нити толщиной 1-2 мм). Для этого планки устанавливают узкой гранью на ровную поверхность
Важно следить, чтобы сверло не смещалось. Такая ошибка может привести к появлению перекоса.
Планки обрабатывают морилкой для увеличения срока службы
Когда комплектующие высохнут, продолжают монтаж – выполняют шлифовку. Для этого используют абразивную сетку и поролон – покрывают планки, натягивают материал. Постепенно ламели примут овальную форму. Но можно использовать шлифовальный станок. Однако при этом есть риск порчи заготовки, важно подвергать планки слабой обработке.
Соединяют ламели с помощью шнура. Между ними можно предусмотреть по 1 бусине, они будут выступать в качестве блокирующих элементов, не позволят изделиям смещаться. Но можно вместо них делать узелки после монтажа каждой ламели. Так формируется полотно, которым будет легко управлять. Если жестко скреплять планки, не получится сделать рольставни, т. к. самодельное изделие будет лишено сгибающих свойств.
Следует купить дешевый карниз или изготовить самостоятельно. К нему нужно будет крепить полотно. Внизу фиксируют утяжеляющую планку. Боковины обычно не делают, как и заднюю стенку или другие ограничители. Они будут препятствовать свободному движению роллет.
Конструкция напоминает жалюзи по конфигурации, но не по расположению ламелей друг относительно друга. Чтобы планки наматывались на вал, готовят сооружение, которое будет во многом сходна с рольставнями от известных производителей. Изготавливают короб их ЛДСП или оргалита, делают направляющие – из доски. Внутри короба устанавливают вал, он должен быть подвижным, для чего через боковые стенки короба проводят металлическую ось, с системой подшипников.
Для приведения полотна в движение подготавливают любой из видов механических приводов. С его помощью следует оборудовать рольставни. Но чаще такая конструкция поднимается и опускается с помощью нижних ручек. Причем ее работа не должна зависеть от жестких пружин, иначе придется предусмотреть возможность установки замка внизу, там, где находится дно шкафа.
Монтаж конструкции
По схеме на поверхности стены или верхней части проема (для встроенного варианта) необходимо поставить метки будущих креплений, а в самом коробе просверлить отверстия:
- накладная установка — с обратной стороны короба;
- встроенная — вверху короба.
Еще одно отверстие необходимо сделать для кабеля привода. На следующем этапе происходит соединение с направляющими. Далее надо примерить короб, проверить отметки и пробить отверстия. Вставить в них дюбеля, а в выемку для привода защитную пружину.
Строго по инструкции, соблюдая все меры предосторожности, устанавливается управление и автоматика, если она предусмотрена. Для этих работ необходима консультация с профессионалом. В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины
В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины.
Монтаж завершается проверкой работы всей конструкции. Если все в порядке, вставляются и герметизируют заглушки, зазоры, все технические швы покрывают монтажной пеной.
Подготовка
Перед установкой рулонных ворот производятся замеры, и определяется способ крепления конструкции. Рулоны могут устанавливаться на въездах с крышами или навесами. При расположении под крышей они помещаются над воротами. Для их установки подходит любая перемычка. На подготовительном этапе осматриваются проёмы и стены на месте установки рулонов. Делается разметка точек для крепления направляющих.
Устанавливаем направляющие
После выполненной разметки направляющие устанавливаются в намеченные точки. Они должны быть соединены с держателем вала. После фиксации направляющих монтируется кожух полотна.
Монтаж вала
Держатель наматывающего вала соединяется с козырьком с помощью винтов. Вал выравнивается по откосу и крепится болтами. Затем он с помощью винтов соединяется с полотном.
Устанавливаем привод
После размещения цепи в приводном механизме устанавливается наматывающий вал. Соединение привода с блоком управления производится вслед за введением аварийной системы торможения. После установки монтажных ремней рулонное полотно поднимают вверх через привод до момента соединения верхнего замыкающего профиля с пазами.
Варианты установки роллетных ворот
Роллетные группы с калиткой или без неё, могут монтироваться внутри или снаружи строения. Внутренний монтаж является самым распространенным, он будет лучшим образом обеспечивать защиту от проникновения внутрь злоумышленников.
Наружный монтаж роллетных ворот позволяет оснащать этой группой любую форму проема (арочную, прямоугольную квадратную). Эта разновидность легко поддается взлому.
Роллетная группа может открываться и закрываться при помощи рунного привода, оснащенного замком и специальной пружиной. Можно поставить автомат, облегчающий процесс функционирования всей системы.
Устройство отличается простой, его монтаж не вызывает особых сложностей
Важно учитывать особенности расположения короба, метод его крепления. Наиболее популярными являются такие разновидности установки полетных конструкций:
- Накладной: доступный вариант для самостоятельного воплощения в жизнь. Вал и направляющие крепят непосредственно над проемом, причем работы могут производиться, как внутри, так и снаружи.
- Внутренний монтаж предполагает встраивание всего устройства в стену. Он отличается универсальностью, полным сохранением архитектурных особенностей объекта. Конструкцию легко смонтировать в проеме любого вида. Все составляющие элементы (будь то ролики, автоматика, полозья, привод), отличаются надежной защитой от воздействия атмосферных осадков.
- Притолочный монтаж является полноценным объектом декоративного оформления строения. Во время проведения монтажных работ, создается новая притолока, расположенная примерно на 40 см ниже, чем основная. Такой вариант часто реализуют для гаражей, производственных помещений.
Уход за воротами-рольставнями
Чтобы роллетные ворота служили долго, не вызывая нареканий, следует соблюдать необходимый минимум уходовых мероприятий:
- Регулярно очищать полотно от скопившейся на нем пыли, грязи. Следить, чтобы частички грязи не налипали на вал, что создаст затруднения его движения, укоротив срок эксплуатации.
- Убирать лед, что образуется на полотне, а также мокрый снег. Такая ситуация способна вызвать подклинивание механизма. Чистить полотно можно легким постукиванием по нему.
- Смазывать все элементы, требующие этой процедуры.
- При появлении постороннего шума, скрипа, следует пригласить мастера, либо провести самостоятельную диагностику конструкции.
Правильно выбранная система рольставней, будет защищать вход в гараж от незаконного проникновения, воздействия атмосферных осадков, шума и пыли. Своевременно осуществляемый за ней уход, увеличит срок эксплуатации и надежность всей конструкции.
Необходимые инструменты для мебельной конструкции
При изготовлении рольставней своими руками готовую конструкцию рассматривают в качестве подходящей для установки на разных объектах. Мебельные ставни производятся преимущественно из дерева. Их называют так ввиду особенностей устройства, чаще всего подобные изделия применяют для монтажа на шкафах, в пеналах и т. д. Если есть возможность, можно постараться выполнить установку рольставней из дерева, например, на окне. Что для этого понадобится:
- ножницы строительные для резки металла;
- перфоратор, дрель, сверла – инструмент для выполнения отверстий, крепления конструкций;
- шуруповёрт и биты для установки крепежных элементов;
- клепальный пистолет;
- плоскогубцы и кусачки;
- отвёртки и набор гаечных ключей;
- молоток небольшой;
- ножовка;
- маркер черного цвета;
- строительный уровень и рулетка.
Выбираем тип профиля для роллетных ворот
Роллеты ворот выполняются из металла. Самые распространенные варианты:
- Алюминиевые — легкие и долговечные. Подойдут для ручного открывания.
- Стальные — самые прочные, но тяжелые и дорогие.
Кроме этого, профиль рулонной поверхности может быть однослойным, двухслойным (с воздушной прослойкой внутри) или с пенным наполнителем (для сохранения тепла в помещении).
Дорогие решения также отличаются особенным подходом к оформлению внешней стороны. Она может имитировать дерево, металл, стекло, зеркальные поверхности, даже дорогие виды натурального камня.
Монтажные работы
Осуществить монтаж достаточно просто, а вот отрегулировать механизм получится при наличии специальных знаний и навыков. Поэтому для того, чтобы конструкция действительно работала правильно и долго, разумнее доверить весь цикл мастерам.
Рулонные гаражные ворота могут ставиться по типу накладной конструкции или капитально встраиваться в стену.
Накладной тип монтажа
Накладной вариант более прост в уходе и обслуживании, но менее надежен с точки зрения взлома. Также ему часто отдается предпочтение, потому что он не требует сложной подготовки фасада или переделывания стены. Катушка располагается снаружи или внутри, а направляющие устанавливаются на поверхности стены.
Встроенный
Встроенные рулонные ворота для гаража — сложная, капитальная конструкция, которая потребует место в стене для установки вала и направляющих в торцах проема. Обычно встраиваемые конструкции делаются в момент строительства помещения, чтобы сразу запланировать необходимые ниши.
Встроить роллетные гаражные ворота сложнее и дороже, но они надежнее и намного лучше вписываются в стиль постройки.
Ограничения для монтажа
Ворота-рольставни подойдут не для любых размеров проема. Правила говорят о том, что конструкция не должна превышать больше 7 метров в длину (49 квадратных метров площади полотна) для стальных роллетов и 6 метров в длину (14 квадратных метров площади) для алюминиевых рулонов.
Как ухаживать за роллетной системой и обслуживать ее
Когда устанавливаются конструкции от производителя или изготавливаются роллетные ворота своими руками, возникает острая надобность обеспечить уход за изделием. Для этого применяют подручные средства и воду с обычным мылом, т. к. агрессивные вещества и жесткие щетки находятся под запретом. Будет правильным выполнять техническое обслуживание дважды в год – перед наступлением зимы и в начале весны. Основные рекомендации, позволяющие избежать поломки рольставней:
- система ламелей подвергается очистке от пыли, рольворота моют по мере загрязнения, но сначала их нужно развернуть, зафиксировать;
- если появились сложные загрязнения, можно применять мыльный раствор;
- бумажные рольставни не подвергают влажной уборке, достаточно смахнуть пыль сухой тряпкой или пропылесосить складки;
- подшипники внутри короба и замок необходимо смазывать;
- по мере необходимости нужно настраивать систему ламелей;
- когда изготавливаются рольставни из поликарбоната своими руками или из дерева, при эксплуатации на улице конструкция будет промерзать, чтобы обеспечить возможность подъема полотна, следует очищать его от снега, льда.
Ежедневно или еженедельно нужно сразу убирать загрязнения с корпуса, как только они были замечены: на коробе, между ламелями и т. д. Это позволит избежать частой проверки работы рольставней, их настройки и ремонта. Что касается ухода за мебельными роллетами, которые устанавливаются дома в кладовой, шкафу, на чердаке, достаточно протирать ламели влажной ветошью.
Если при монтаже использовалось дерево из пород с самыми простыми свойствами, лучше использовать сухую тряпку, чтобы смахнуть пыль. Не следует доводить рольставни до состояния, когда на них образуется плотный слой загрязнений, т. к. после его удаления полотно может утратить привлекательность – поблекнет, потеряет яркость цвета.
Методика расчёта
Чтобы рассчитать примерную стоимость готовой конструкции, следует провести предварительные расчеты. В них учитывают такие характеристики:
- Тип ворот: будет ли монтироваться роллетная система, или будут установлены рольставни.
- Габариты проема.
- Способ монтажа конструкции (встроенный, накладной).
- Вид профиля для роллет: наиболее надежный будут иметь высокую стоимость.
- Разновидность короба: круглый, с 45-ти, 20-ти градусным закруглением, встроенный.
- Способ управления: автоматическое, ручное.
Все расчеты проводятся с учетом средних рыночных цен. Дополнительно добавляют расходы на транспортировку всей конструкции, а также стоимость монтажа системы.
Размеры нарезки заготовок
Ворота в гараж, имеющие вид рольставней, готовят по предварительно проведенным замерам.
Процедура проведения замеров:
- замер ширины проема, она будет равняться ширине роллетов;
- накладная или комбинированная установка требует высчитывания этого параметра таким образом: ширину направляющей шины прибавить, умноженную на 2 прибавить к ширине проема;
- высоту роллетов (встроенный вид монтажа) определяют так: высота короба плюс высота концевого профиля плюс высота воротного пролета;
- длина ламели вычисляется по формуле: из ширины роллета отнимают от 6 до 100 мм (этот параметр зависит от вида профиля, габаритов направляющей шины);
- размер направляющей шины, определяют исходя из конкретного вида направляющих (добавляя, либо уменьшая высоты на 20 мм);
- размер защитного короба равен высоте проема минус 10 мм.
