Как выбрать и установить автоматику для распашных ворот

Как выбрать компанию для установки автоматики?

Некоторые производители включают в список комплектующих видеодиск с инструкцией по установке. В нем поэтапно описаны все действия для правильного монтажа. Правильность установки всегда важна, ведь от нее зависит дальнейшее качество и длительность работы.

Если вы не имеете в этом достаточного опыта и не хотите тратить свое время и нервы на самостоятельную установку дверных систем, лучше привлечь к работе специалистов. Отдайте свое предпочтение нашей компаниии, занимающейся не только установкой ворот и автоматики, но и непосредственно поставкой оборудования, поскольку бригада монтажников проходит предварительное обучение и прекрасно ориентируется в технических особенностях любой модели автоматических систем.

Естественно, к автоматике всегда прилагается гарантийный талон. Для вашего спокойствия мы предоставляем гарантийный срок на свои услуги. При допущении ошибок наша фирма восстановит работоспособность автоматической системы за свой счет.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.

Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.

В качестве основы механизма актуатора подойдут:

• винтовые домкраты;
• приводы спутниковых антенн;
• электромоторы с усилием от 120 Н;
• стеклоподъемники с автомобиля.

Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.

Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.

Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:

• профильные трубы;
• лист стали толщиной 4 мм;
• два винтовых домкрата;
• два стеклоочистителя от автомобиля;
• шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.

Из инструментов нужны будут:

• болгарка с дисками по металлу;
• сварочный аппарат, маска, электроды;
• электрическая дрель.

Последовательность сборки:

1. Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
2. Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
3. Болгаркой срезают основание подъемного механизма.
4. Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
5. Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
6. В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
7. На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
8. Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
9. По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
10.  Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.

Устройство самодельной автоматики

Приводящие элементы

Как правило, старые системы спутникового телевидения, работающие на поворотном механизме, оборудованы электродвигателем, имеющим червячную передачу. Данный принцип работы привода схож с системой функционирования стандартного линейного привода под распашные ворота. Как видно, есть преимущество в том, что стандартные приводы для обычных ворот требуют напряжения в 220 Вольт, тогда как двигатель системы спутникового телевидения может работать через трансформатор, понижающий ток до напряжения в 36 Вольт, что является безопаснее.

Если необходимо, чтобы ворота открывались быстрее, надо немного поднять напряжение, приблизительно до 38 Вольт — двигатель автоматики будет иметь не такой высокий срок службы, повышение напряжения может отрицательно сказаться и последствия не проявятся моментально, но, конечно же, это ускорит износ мотора.

Рекомендуется взять несколько приводов от системы спутникового телевидения, оснащенных самыми длинными штоками. Такие аксессуары продаются в фирменных магазинах, занимающихся торговлей спутниковыми антеннами. Цены будут колебаться в зависимости от бренда производителя, и составлять от десятков до полусотни долларов США. Кроме того, следует приобрести трансформатор на 36 – 40 Вольт и элементы дистанционного управления.

Дистанционное управление

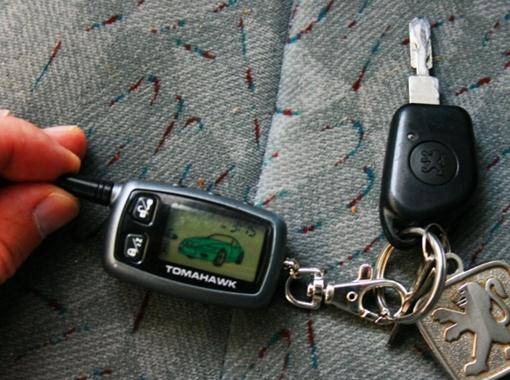

Возьмите пульт и 2 брелока с радиусом действия не менее 50 метров, любой фирмы, которой найдете, занимающейся монтажом и обслуживанием охранной сигнализации (дополнительно 30 — 40 долларов США). Пульт должен быть рассчитан на две команды — одна для открывания и закрывания створок распашных ворот, вторая, к примеру, для включения освещения или остановки хода полотна.

Внимание! Подобные системы автоматики для двустворчатых ворот, сделанные своими руками, выполняются достаточно быстро – процесс может занять максимум полдня, но требуют небольшой доработки токовым реле. Так, если под створки попадет камень, реле может сработать и возвратить их обратно в исходное положение

Не следует упускать из вида этот факт, ведь без автоматического режима возвращения полотна в исходное положение, моторы могут погнуть ворота или перегреться и сгореть

Так, если под створки попадет камень, реле может сработать и возвратить их обратно в исходное положение. Не следует упускать из вида этот факт, ведь без автоматического режима возвращения полотна в исходное положение, моторы могут погнуть ворота или перегреться и сгореть.

Особенности монтажа

Блок для управления системой можно разместить совершенно по-разному — слева или справа, главное – верно подобрать сечение проводов питания.

Существует три варианта монтажа автоматических устройств, в зависимости от направления открытия распашного полотна:

• Наружу.
• Внутрь двора.
• Внутрь двора с дополнительной доработкой опорных конструкций (выделывание ниш для хода штока червячного механизма).

Два типа установки и сечение кабелей

Привод распашных ворот характеризуется тем, что надо оставить заводское расстояние до петли несущего столба от края привода. Это обязательное условие, чтобы ворота могли открываться вовнутрь, или место под привод должно быть аккуратно выдолблено в несущих столбах.

Надо определиться – какова нужда в концевых выключателях. Автоматика без них обойдётся дешевле. Можно поставить упоры, ограничивающие движение ворот, и концевые выключатели не приобретать вовсе.

Выбирая заводскую автоматику, обращайте внимание на общий вес конструкции. Приборы, рассчитанные для калиток, абсолютно не подойдут для тяжелых распашных ворот

При частом использовании двустворчатой конструкции, когда жильцы реже пользуются воротами, чем на режимном предприятии с открытием и открытием каждые полчаса, можно обойтись менее мощными приводящими моторами.

Слабый бытовой привод

Чем более прост механизм, тем он более надежен. Концевые выключатели следует приобретать исключительно, когда без них нельзя обойтись. При монтаже упорных элементов на закрытие ворот, Вы можете лучше зафиксировать портальную конструкцию. Она не должна шататься от порыва ветра, и не будет быстро изнашиваться.

Надежность креплений электропривода на столбе должна быть высокого качества. Помните, процесс регулярной эксплуатации может быть под опасностью механических повреждений, например, отвалился кусок разломанного кирпича. Если столбы находятся в плохом состоянии, то система может быть повреждена, и Вам придется ее переделывать. Качественные приводы автоматики ворот стоят неприлично дорого, поэтому использование двигателей, описанных выше, позволяет существенно сэкономить финансовые средства.

Нюансы выбора автоматических ворот

Первое, что необходимо уяснить перед заказом автоматики для ворот – она устанавливается на очень долгое время, поэтому выбирать необходимо вдумчиво.

Выделим основные ошибки заказчика:

• заключение договора с не проверенными фирмами;
• покупка оборудования без установки;
• отсутствие в договоре пунктов про гарантию и обслуживание;
• заказ установки автоматики отдельно от монтажа ворот.

Интернет пестрит объявлениями о поставке оборудования  для въездных и гаражных ворот, но мало кто из фирм действительно является профессионалом. Перед тем, как наведаться по указанному на сайте адресу обязательно прочтите отзывы не только на самом сайте, но и в поиске, свяжитесь с фирмой, узнайте подробно об автоматике и документации на нее.

Автоматику для ворот лучше всего приобретать у фирм-партнеров производителей техники

Многие компании пользуются именитостью поставляемой техники и не считают нужным следить за качеством предоставляемых ими услуг. Одна из самых распространенных проблем с такими фирмами – отсутствие в договоре пунктов о гарантии и обслуживании техники, вам продают автоматику без каких-либо обязательств.

Отсутствие договора на обслуживание не так критично, как отсутствие гарантии, в первом случае клиент может воспользоваться вызовом мастера для диагностики, а во втором автоматика не подлежит бесплатной замене по браку даже в первый год.

Немало ошибок во время заказа совершают и сами покупатели. Например, решают заказать автоматику через несколько лет после монтажа ворот или настаивают на самостоятельной установке. Обе ошибки могут привести к плачевным результатам, так как стандартные условия для монтажа оборудования не будут соблюдены.

Специалисты Интбест.РФ рекомендуют заказывать ворота, автоматику и монтаж в комплексе, чтобы гарантировать максимально долгий и безремонтный срок службы конструкций, но мы не боимся сложностей и беремся за нестандартные заказы с не меньшим энтузиазмом.

Пошаговая инструкция по установке автоматики на распашные ворота

Правила выбора комплекта автоматики

Для начала необходимо оценить зону, где будет устанавливаться привод. Ведь любой механизм не может сам остановиться, полотно будет какое-то время двигаться по инерции. Значит, по пути следования створок таких ворот не должно быть помех, особенно зимой.

Далее, у приводного механизма должен быть запас прочности и свободы хода створок. Если створки открываются с разной скоростью, должна срабатывать защита, блокирующая движение ворот. Кроме того, управление с пульта не допускает висячих замков.

Схематическое изображение установки

Блок управления в большинстве случаев для таких ворот не имеет возможности управления с брелока. Потому как тут не хватит мощности батареек. Еще немаловажен учет возможности безопасной электропроводки и достаточной мощности сети.

Основная характеристика, которая влияет на выбор автоматического привода, это вес створки

Не менее важно − учитывать воздействие на привод и створку дополнительных нагрузок, например, ветра. Площадь каждой половинки распашных ворот также должна учитываться

Интенсивность эксплуатации рассчитывается, как отношение непосредственного времени работы к общему времени в час. Этот показатель обычно выражают в процентах. Он напрямую влияет на выбор подходящего привода для распашных ворот.

Автоматика от разных производителей

Изготовление привода из автомобильных стеклоподъёмников

Подготовка к постройке схемы: чертежи и размеры

Чтобы правильно сделать и установить гаражные ворота, надо определить размеры конструкции и разобраться с материалом, из которого она будет изготавливаться.

Подбираем материал

Створки изделия должны быть легкими и надежными, и поэтому специалисты советуют пользоваться сэндвич-панелями, поликарбонатными листками или профнастилом. Перечисленные материалы обладают следующими преимуществами:

• простота монтажа;
• невысокая стоимость;
• разновидность покрытий;
• небольшой вес.

На этапе выбора материалов следует разобраться с электрическим механизмом, который будет отвечать за работу изделия. Для небольших гаражей отлично подойдут механизмы линейного типа, так как они компактные и не занимают много свободного места.

Подготовка инструмента и расчет материала

Определившись с материалом, занимаются предварительной подготовкой рабочего инструмента. Для создания ворот автоматического типа понадобятся:

• отвертка;
• кисточка для покраски поверхности ворот;
• сварка для соединения металлических элементов;
• дрель для сверления крепежных отверстий;
• уровень;
• рулетка;
• молоток.

Также надо определить количество материалов:

• арматурные прутья с диаметром в полтора сантиметра;
• металлические трубки с сечением 40 х 20 миллиметров;
• железные листы для уплотнения створок;
• две трубки с сечением 10 х 10 сантиметров.

Комплект для автоматического открывания ворот

Приводы для автоматизации

Механизм, что приводит в действие всю систему, может отличаться по своим видам:

• кривошипно-шатунный;
• оснащенный цепной передачей;
• с червячной передачей;
• с зубчатым колесом или рейкой.

Для распахивающихся створок

Чтобы подготовить распашную конструкцию к движению, её оснащают приводами, относящимися к линейной, либо рычажной группам. Как правило, первый вид используется чаще, потому что отличается легкостью проводимых монтажных работ, имеет способность двигаться в любом направлении. Здесь часто проводят самостоятельные монтажные работы, прикрепляя те разновидности, в основе которых находятся винтовые передачи.

Рычажную разновидность используют, когда полотно навешано сверху кирпичных или каменных столбов. Такой вариант требует наличия опорной точки. Некоторые хозяева используют для этой цели те приводы, что были предварительно сняты со стеклоподъемников автоматического типа.

Автоматика для сдвижного полотна

Сдвижное полотно оснащается автоматизированными системами заводского производства. Оно включает в себя ряд составляющих:

• непосредственно привод;
• рейка зубчатого вала;
• управляющий блок;
• специальные датчики.

Выбор необходимых материалов и оборудования

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

• электропривод;
• пульт управления;
• зубчатая рейка;
• сигнальный светильник;
• фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

• сварочный аппарат;
• пассатижи;
• молоток;
• крепления;
• набор отвёрток;
• электродрель со свёрлами различного калибра;
• несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Принцип работы устройства

Модель электрического привода.

Чтобы настроить актуатор, следует лишь определиться с походящей к эксплуатационным условиям автоматической электросистемой, которая поможет автоматически раскрывать врата распашного типа в момент необходимости, не прикладывая к этому больших усилий. Выбирается модель электрического привода в зависимости от следующих параметрических данных:

масса двери; величина створок; частотность применения электрического привода; сила ветра.

При выборе конструкции следует внимательно отнестись к каждому вышеперечисленному фактору. Если это не сделать, то электропривод через некоторое время может выйти из строя. До проведения монтирования автоматического электрического привода для распашных ворот необходимо внимательно просмотреть схему и провести подготовительный этап. Подготовка заключается в:

осмотре ворот распашного типа; выявлении и устранении неполадок в процессе монтажных работ.

Для правильной ограждающей конструкции характерна лёгкость открывания. Если что-то этому мешает, необходимо разобраться с причиной. Обычно проблема решается, если смазать петли, выровнять конструкцию столбов и т.д.

Устройство автоматики для распашных ворот

Составные части оборудования:

• двигатель;
• приводы (правый, левый или один);
• рычаги, шток;
• короб с блоками управления, питания, приемником сигнала;
• пульт ДУ;
• концевые выключатели;
• ограничители скорости движения створок;
• стопоры;
• сигнальные лампы, антенна (необязательные элементы).

Линейная автоматика состоит из блока управления, двух корпусов с электроприводами. В них помещается вся выдающая усилие часть механизма (червячный привод). Конструкция выглядит элегантно, привлекательно. Блок управления являет собой плоский короб, крепящийся на заборе, соединяющийся кабелем с функциональной частью.

Рычажная автоматика более громоздкая. Она состоит из блока управления, рычагов передачи, двигателя с моторедуктором. Именно конструкция моторедуктора в данном случае достаточно объемная, она помещается в отдельный квадратный или полукруглый короб, которого нет в линейных приводах. Рычаги рычажного оборудования состоят из двух частей. Они соединены наподобие конструктора, образовывая подвижное колено.

Следует выбирать автоматику не с пластиковыми элементами (шестернями), особенно в составе привода. Они чаще замерзают, деформируются (встречается в марках Doorhan, Alutex).

Элементы, отвечающие за передачу усилия крайне желательно выбирать из металла (как у марок Miller Technics, Nice, Rotelli).

Выбор и расчёт двигателей
