Типы автоматики для распашных ворот.
Отечественный рынок предлагает потенциальным клиентам возможность оформить покупку следующих разновидностей автоматики:
- линейная;
- рычажная;
- подземная.
Все они адаптированы под конкретные размеры створок, имеют индивидуальные условия проведения монтажа. Продукция предусматривает ряд ограничений по эксплуатационной температуре, требуемой для открывания и закрывания ворот.
Линейный привод.

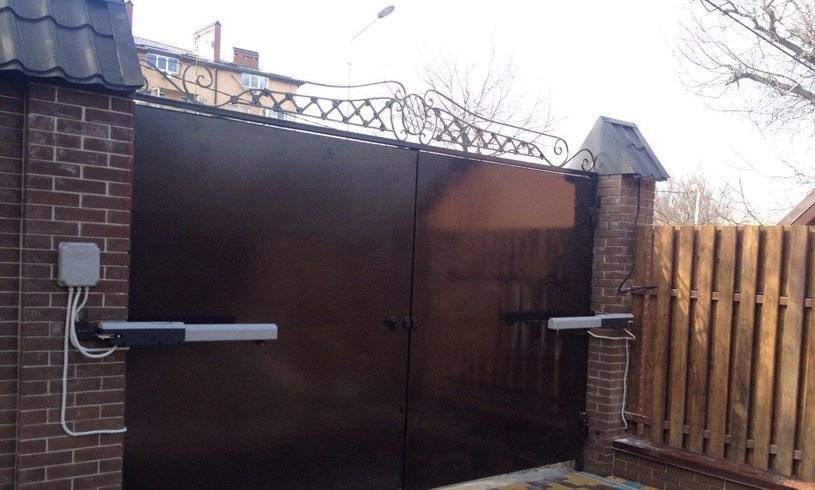

Наиболее распространенным типом на сегодняшний день является линейный. В этом случае систему открывания можно расположить сверху, снизу, либо в центральной части створок, в зависимости от предпочтений заказчика.
Полноценная работа достигается за счет применения червячного редуктора, функционирующего совместно с силовым агрегатом в блоке. Питание происходит от переменного тока 24 или 230 В.
Применение подобного варианта автоматизации характеризуется сравнительно доступной ценой, что является весомым преимуществом. Кроме того, конструкция предусматривает применение очень узких столбиков, за счет чего обеспечивается экономия свободного пространства.
Весомое преимущество заключается в замедлении хода при открывании и закрывании. Система получает возможность сохранять работоспособное состояние на протяжении длительного периода времени. Если внезапно прекратится подача тока к системе, ворота не заблокируются – открыть их можно будет вручную.
Таким способом, как правило, монтируют автоматику для распашного вида ворот, но градус открытия ограничивается 90 градусами. По мнению специалистов, это весомый недостаток – из-за него проезд автомобильного транспорта через ворота значительно сужается.
При подборе следует обратить внимание на то, что червячный привод может использоваться в составе створок, имеющих вес до 800 кг. Предельный показатель ширины будет составлять пять метров
Если заказчик нуждается в монтаже более массивной конструкции, придется провести замену электрического двигателя на гидропривод.
Рычажный привод.

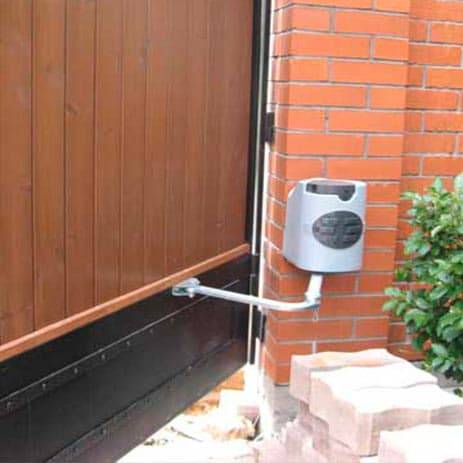

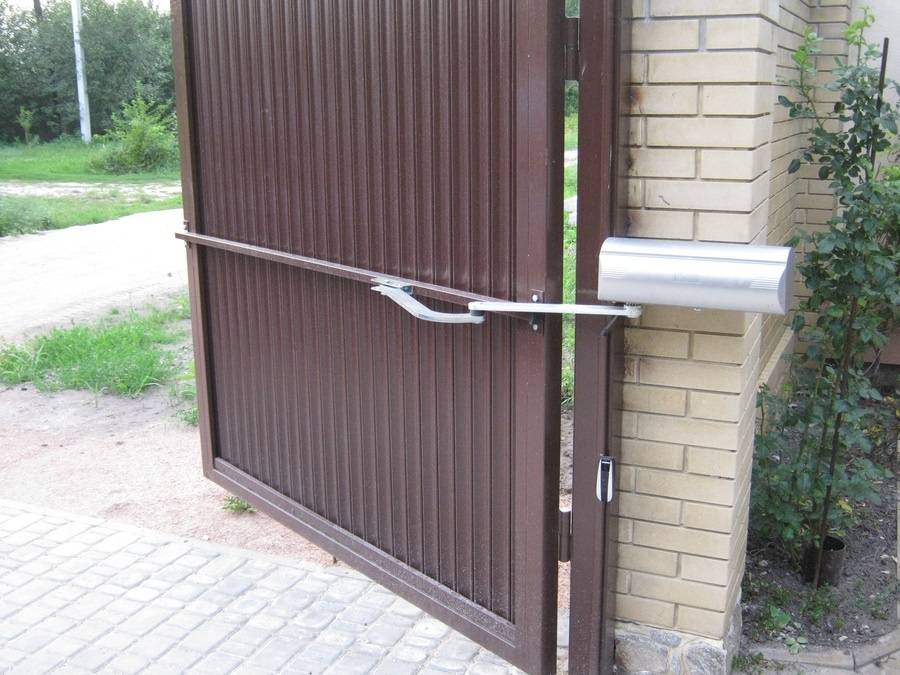

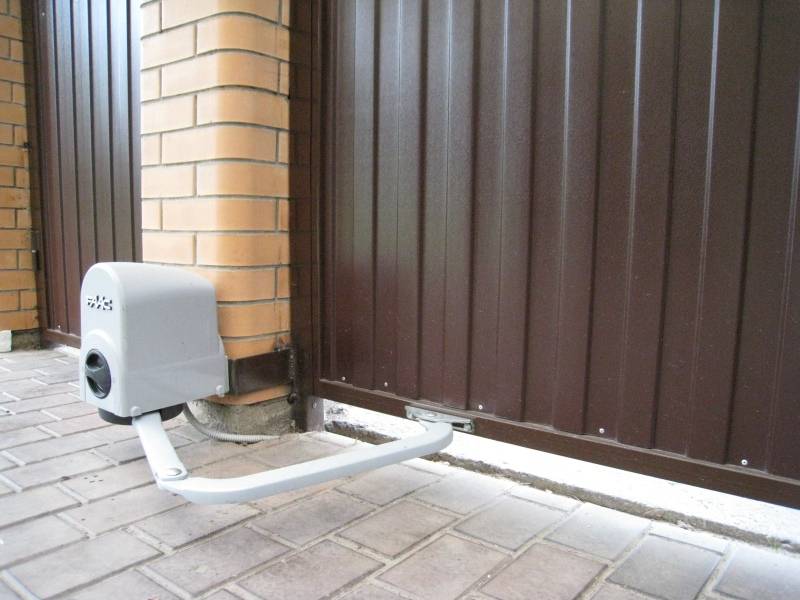

Второй по популярности вид автоматики – конструкция распашных ворот с рычажным приводом. Причиной тому является небольшая стоимость и приспособленность к самостоятельному монтажу. Вес конструкции составляет всего 14 килограмм.
Сравнительно с прочими системами, функционирование рычажного привода осуществляется по схеме независимого хода рычагов. Применение замедляющих устройств не требуется, чего не скажешь о моделях червячного типа. Результат – увеличение срока эксплуатации автоматики и возможность открывания створок ворот на внушительные 120 градусов.
Эксперты отмечают, что применение таких конструкций рекомендуется только при наличии широких колонн. Следует отметить, что рычажный привод способен эксплуатироваться в составе монолитных ворот, а вес конструкции должен составлять не более 600 килограмм.
Подземный привод.
Отдельного упоминания заслуживает подземный способ привода ворот. На профильном рынке это самая современная конструкция. Она полностью скрывается, поэтому не может портить внешний вид створок и прилегающего участка в целом.
Защитить рабочие узлы от появления ржавчины позволяет монтаж защищенного короба. Его располагают на одинаковом уровне с проезжей частью под петлями. Таким образом, работа оборудования будет полностью скрытной, заметить какие-либо элементы системы будет очень сложно.
Второе преимущество подземного привода заключается в наличии широкого угла открытия створок. Он составляет 110 градусов. Внеся ряд технических изменений, можно и вовсе получить угол 360 градусов. Интересно, что такой механизм функционирует плавно и тихо, а подвижные элементы надежно защищены.
Поскольку это передовая система, серьезные недочеты в конструкции полностью отсутствуют. Монтажные бригады отмечают, что подземный привод способен поднимать и опускать створки весом до 900 килограмм. Максимальная совместимая ширина – пять метров. Единственный недостаток для покупателя – необходимость применения профильных знаний для монтажа. Соответственно, работы по установке подземного привода следует доверить профессионалам.
Подготовительные мероприятия
Какой выбрать
Стоит подбирать привод, опираясь, главным образом, на вес створки. Предельный вес полотна указывается для каждой модели, но нет смысла полагаться исключительно на него, так как присутствует ряд переменных в конструкции самих ворот.
Как пример, для консольных ворот важна длина противовеса, которая, в норме, варьируется в пределах 2/5-1/2 от длины проёма. Если же этот показатель ниже, то в системе врат увеличивается трение и, соответственно, для приведения полотна в движение, требуется большее усилие. Исходя из сказанного, стоит подбирать привод с большим запасом мощности.
Следующий ограничительный параметр, это допустимая длина створки. Часть моделей ограничиваются для применения с конструкциями, где размеры полотна чётко регламентированы.
Важным моментом является применённая фурнитура для ворот.
В холодное время года, выпадающие осадки, обледенение и так далее усложняют «старт» полотна, это стоит учитывать.
Если в вашем регионе зимы холодные, снежные или характеризуются частыми перепадами температуры, то стоит подобрать устройство с завышенным запасом мощности.
Хорошо показывают себя и модели с программируемым прилагаемым усилием на «старте».
Последнее, о чём не стоит забывать, это предполагаемая интенсивность эксплуатации. Если не учитывать этот показатель, то привод значительно потеряет в сроке службы.
Установка автоматики своими руками
Конструкция распашных ворот
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
отделочный (облицовочный) материал для обшивки;
петли;
задвижки и замки.
Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
Сборка актуатора
Ошибки при установке распашных ворот и автоматизированной системы
- Распашные ворота должны быть установлены качественно, не должно быть малейших перекосов и дефектов.
- Столбы также должны быть установлены ровно, небрежная работа без применения уровня приведет к сбою системы и дополнительным материальным расходам.
- При использовании бетонного основания, материал должен быть качественным, в противном случае он начнет усаживаться и разрушаться.
- Между крайними частями полотна и створками оставляют зазоры. Если не отметить, где будут располагаться петли, то установка ворот будет неправильной, и они не наденутся.
- Листы для обшивки также прикрепляются по уровню, только тогда ворота будут иметь красивый вид.
- Для распашных ворот, открываемых наружу, выбирают линейный привод, его можно разместить в серединной части, при слишком узком проезде, элемент располагают сверху. Бетонное основание, на которое будет крепиться привод, необходимо дополнительно укрепить.
- Для хода штока оставляют запас минимум один сантиметр, если этого не сделать, то система будет быстро изнашиваться.
- Упоры устанавливают не слишком высокие, чтобы не повредить шины и сам автомобиль при проезде.
- По окончании работы необходимо установить усилие движения ворот, оно должно быть минимальным, иначе система будет получать ненужную нагрузку, и срок службы станет меньше.
- Внутри двора размещают запасную кнопку, чтобы без пульта можно было открыть ворота, сигнальная лампа устанавливается в целях безопасности.
- Все работы по установке автоматизированной системы ведутся по инструкции с соблюдением всех расчетов, иначе система даст сбой, и не будет полноценно выполнять свои функции.
- Фотоэлементы нельзя подключать пока концевые выключатели и остальные настройки не будут полностью отрегулированы, все проблемы и ошибки необходимо устранять сразу.
Если допустить несколько ошибок, то система не будет включаться, и при первом опыте сложно выявить проблему, поэтому все работы нужно выполнять последовательно: установить привод с рейкой, затем перейти к концевым выключателям, перемычкам на плате управления и подаем питание, подключаем ДУ пульты. В конце регулируют концевые выключатели, если они имеются, выставляют время и усилия движения, а затем устанавливают дополнительные фотоэлементы. При соблюдении последовательности можно легко вернуться к своим действиям, вычислить ошибку и сразу же её исправить. Для того чтобы установка ворот и системы происходила без особых трудностей, необходимо выполнить подробный чертеж со всеми деталями, и выполнять работу по нему, а также не забывать об инструкции к автоматике.
При правильно выполненной работе ворота будут автоматически открываться и закрываться с помощью пульта, это создаст дополнительный комфорт, то есть не нужно выходить из автомобиля или дома для совершения этих действий. Если пульта не оказалось рядом, а нужно срочно открыть ворота, это можно сделать при помощи специальной запасной кнопки, которую устанавливают с внутренней части двора.
Как правильно подобрать привод
Часто задаваемые вопросы и ответы
На сегодняшний день кадастровые работы и их результат является документ, представляющий собой электронный вид, утвержденной формы (Xml-cхемы). Любой результат кадастровых работ можно подписать электронной цифровой подписью (ЭЦП) заявителя, что позволит правообладателю не тратить время на посещение МФЦ для передачи пакета документов для осуществления кадастрового учета или регистрации права на объект недвижимости, а направить электронный документ посредством интернета в Росреестр. Для изготовления ЭЦП необходимо обратиться в любой удостоверяющий центр, занимающийся изготовлением квалифицированных сертификатов ключей проверки электронной подписи (КСКП ЭП), согласно Федеральному закону от 06.04.2011 № 63-ФЗ «Об электронной подписи» для Росреестра. При изготовлении КСКП ЭП для физических и юридических лиц применяется специальный алгоритм шифрования информации, исключающий изменение документа, подписанного такой электронной подписью.
Процедура согласования границ земельного участка установлена 221-ФЗ от 24.07.2007г. и является обязательной если проводятся кадастровые работы, в результате которых уточняется местоположение границ(ы) земельного участка, в отношении которого осуществлялись работы, или смежных с ним земельных участков, сведения о которых внесены в Единый государственный реестр недвижимости:
С 01.01.2017г. произошло объединение процедур кадастрового учета и регистрации прав объектов недвижимости в соответствии с вступившим в силу ФЗ-218 от 13.07.2015г. “О государственной регистрации недвижимости”. Оформить объект недвижимости теперь будет возможно в один этап передачи правообладателем пакета документов в уполномоченные федеральные органы для проведения комплекса процедур и получения в результате выписки из ЕГРН о зарегистрированном праве. На сегодняшний день данная процедура, к сожалению технически не реализована Росреестром, но по информации, предоставляемой Минэкономразвитием, возможность осуществления одновременного кадастрового учета и регистрации права планируется к 01.07.2017г.
В случае образования земельного участка из земель, находящихся в государственной или муниципальной собственности, в соответствии с Земельным кодексом участок предоставляется на основании схемы расположения земельного участка на кадастровом плане территории. Схема расположения на КПТ имеет утвержденную форму в соответствии с приказами Минэкономразвития и могут готовится как в электронном виде, так и в бумажном виде. Электронный вид представляет собой формат Xml-схемы и подписывается электронной подписью уполномоченного органа местного самоуправления. Предоставление земельного участка на основании схемы расположения на КПТ осуществляется для участков, предоставляемых для садоводства, личного подсобного хозяйства, индивидуального жилищного строительства.
Невозможность считывания диска, заверенного электронной подписью кадастрового инженера, на устройстве МФЦ или регистратора Росреестра — это одна из причин приостановки кадастрового учета. Однако, проблема зачастую не в дефекте диска или считывающего устройства, а в других нюансах, которые более подробно отражены здесь. Для решения данной проблемы следует повторно обратиться к кадастровому инженеру, который готовил пакет документов, и он перезапишет вам диск.
После оформления документов (подготовки технического плана или межевания), пакет документов направляется в Росреестр через МФЦ. Регистратор проверяет наличие документов, их соответствие установленным формам, правильность указанных сведений. В случае, если он находит препятствия для регистрации, то выносит решение о приостановке, о чем сообщает заявителю. Для разъяснения причины приостановки, и расшифровки бюрократических фраз, которыми обычно пестрит приостановка, стоит обратиться к кадастровому инженеру, формировавшему документы. На внесение изменений обычно предоставляется три месяца. Более подробно о приостановках и причинах их получения можно почитать тут.
Торговые марки и производители.
На российском рынке доступны готовые комплекты, а ввиду большого количества моделей покупатель имеет свободу выбора
При выборе производителей следует обратить внимание на отзывы. Суть в том, что бренд, занимающийся выпуском подобных систем, ориентируется только на одно направление, которое и надо учитывать при обустройстве гаражного/складского помещения
Наиболее востребованными брендами на российском рынке считаются следующие:
Came
Nice
FAAC
An-motors
Каждая из представленных марок положительно зарекомендовала себя благодаря эффективности и качеству, поэтому покупателю следует, прежде всего, ориентироваться именно на них.
Согласно статистике московских организаций, россияне отдают предпочтение продукции Came. Причиной тому является огромный опыт производства, так как именно здесь развиваются самые современные технологии. Соответственно, итальянскую продукцию принято считать самой качественной в мире.
Продукция от Nice адаптирована под применение на территории промышленных объектов. Соответственно, для полной реализации технических задач применяются электрические двигатели повышенной мощности. Они прекрасно проявляют себя в плане долговечности и простоты технического обслуживания. Самыми востребованными являются такие серии: Wingo, PopKCE, Toona, Hyppo.
Если в планы входит обустройство частной территории, следует оформить покупку автоматики от Faac. Это полупрофессиональные системы, поставляемые на рынок в полной комплектации. Соответственно, каждый покупатель может самостоятельно заняться монтажными работами.
Некоторые потенциальные покупатели планируют пользоваться автоматикой в зимнее время года. Здесь следует ориентироваться на продукцию фирмы Alutech, представленной на рынке под дочерним брендом An-Motors. Отечественный производитель адаптировал свои автоматические системы под климатические особенности страны. Гарантия качества эксплуатации подтверждается большим количеством контрольных измерений и независимых тестов. Каждый производственный процесс подвергается строгой проверке командой экспертов.
При наличии ограниченного бюджета следует обратить внимание на китайские комплекты. Несмотря на происхождение, они вполне могут подойти, поскольку предприятия из Поднебесной в последние годы активно поработали над повышением качества выпускаемой продукции, при этом стоимость окажется более чем доступной
Секционные ворота
Приводы секционных ворот с дистанционным управлением делятся на потолочные и навальные. Потолочные приводы применяются для гаражных боксов, и помимо своей доступной цены, обладают множеством полезных функций. Навальные ворота в основном применяются на производстве. Они отлично справляются с задачей обеспечения преграды для больших проемов, до 40 квадратных метров.
Классические секционные ворота на дистанционном управлении
Ворота, как правило, снабжаются дополнительными системами, расширяющими их функциональность. К примеру, система световой сигнализации позволяет следить за правильной работой привода и автоматики. Фотореле помогает избежать опасных ситуаций, связанных с риском для здоровья. Так, если есть препятствия на пути ворот, фотореле сработает и подаст сигнал блоку управления о том, что движение невозможно.
Дистанционный пульт позволят нажатием одной кнопки осуществлять открывание и закрывание ворот, при этом можно находиться внутри автомобиля и выйти из него, припарковавшись. Электропривод секционных ворот устанавливается на потолке. В одном корпусе располагается и привод, и блок управления.
Уход и профилактика механизма ворот
Распашной вариант ворот при наличии автоматической системы закрытия и открытия очень чувствителен к преградам, поэтому наличие любых посторонних элементов может сказаться на их работе. Проведение диагностик и систематических осмотров поможет избежать такого рода неприятностей.
Необходимо также регулярное проведение профилактических мер, которые включают:
- очистку;
- смазку.
С помощью этих действий получится снизить нагрузку и предотвратить стирание деталей.
Прикладывать усилия для закрытия воротных полотен недопустимо. Это наиболее часто заканчивается поломкой механизма и требует профессионального вмешательства.
Виды
Сдвижные ворота можно разделить на несколько подвидов, различающихся по конструкции: подвесные и консольные. Подвесные чаще используются для монтажа в проемы ангаров и других зданий технического назначения. Они надежны, но их монтаж связан с некоторыми трудностями и для него необходима спецтехника.
Консольные ворота проще в монтаже и, за счет направляющих устройств расположенных снизу, позволяют устанавливать их на улице. Они не боятся снега или пыли, устойчивы к сильному ветру. Вес конструкции распределяется на фундамент, расположенный сбоку от проема.
Для небольших ворот вместо бетонируемого основания допускается использование винтовых свай.
Конструкция откатных ворот: устаревшие и современные варианты
Есть три типа откатных ворот:
Первые два типа активно возводились в прошлом веке, они и сейчас работают на сохранившихся предприятиях. Полотно ворот двигалось по направляющим на роликах; подвесные ворота имели верхнюю направляющую, а рельсовые – нижнюю, подобную той, что устраивается для шкафа купе.
К обеим конструкциям имелись претензии. Навесные ворота ограничивали высоту транспорта, въезжающего в них, и приходилось делать максимально высокие, неэкономные конструкции. Рельсовые ворота неплохо работали на территории, защищенной от осадков – в производственных и складских помещениях. На открытой территории было сложнее: направляющие засорялись, зимой в углублениях замерзал лед.
Подвесные откатные ворота
Сейчас подвесная и рельсовая конструкции считаются устаревшими. Их не делают в новых постройках, но успешно эксплуатируют уже имеющиеся экземпляры. Более подробно об откатных воротах и их видах можно узнать на http://AntaSPb.ru/.
Консольные ворота отличаются от предшественников, хотя внешне ведут себя точно так же: скользят вдоль стены, открывая и закрывая проезд. Отличия имеет конструкция.
Во первых, нет ни рельсов на земле, ни направляющих вверху. Во-вторых, не видно и роликов. Ворота плавно скользят, направление им задают две видимых точки опоры, находящиеся сбоку от въезда. Это каретки с роликами; они скрыты от глаз, находятся внутри профиля, прикрепленного к нижней штанге рамы ворот. Каретки с роликами приварены к основанию, под которым расположен мощный фундамент, не менее 1,5 м; по этим роликам, вращающимся на месте, скользит полотно ворот.
Рельсовая конструкция откатных ворот
Общая длина рамы больше, чем ширина въезда, примерно в полтора раза. Дополнительная длина выполняет важнейшую функцию: она является противовесом створке, она опирается на ролики и удерживает всю конструкцию в равновесии в момент открывания-закрывания.
При закрывании ворота упираются в ловители – детали, приваренные к опорному столбу. При этом нагрузка от веса ворот равномерно распределяется между противоположными сторонами.
Конструкции
Конструкция автоматики для распашных створок достаточно проста. Рабочие составные части приводятся в действие с кнопки управляющего пульта или авто системы. После того, как части ворот достигнут заданного градуса открытия, подача тока на движок отключается. Закрываются ворота по такому же принципу. Есть более сложные конструкции, которые дополнены датчиками движения, защитой, идентификационными устройствами.
Комплект автоматики для распашной механизации обычно включает несколько частей:
- управляющий пульт;
- движки -2 шт;
- маячок;
- фотоэлементы;
- управляющий блок.
Электро-конструкции ворот включают в себя такие составляющие:
- жесткий каркас;
- опорные стойки;
- задвижку из металла;
- обшивку;
- воротные петли;
- автомат-системы.
Принцип работы устройства
Модель электрического привода.
Чтобы настроить актуатор, следует лишь определиться с походящей к эксплуатационным условиям автоматической электросистемой, которая поможет автоматически раскрывать врата распашного типа в момент необходимости, не прикладывая к этому больших усилий. Выбирается модель электрического привода в зависимости от следующих параметрических данных:
- масса двери;
- величина створок;
- частотность применения электрического привода;
- сила ветра.
При выборе конструкции следует внимательно отнестись к каждому вышеперечисленному фактору. Если это не сделать, то электропривод через некоторое время может выйти из строя. До проведения монтирования автоматического электрического привода для распашных ворот необходимо внимательно просмотреть схему и провести подготовительный этап. Подготовка заключается в:
- осмотре ворот распашного типа;
- выявлении и устранении неполадок в процессе монтажных работ.
Для правильной ограждающей конструкции характерна лёгкость открывания. Если что-то этому мешает, необходимо разобраться с причиной. Обычно проблема решается, если смазать петли, выровнять конструкцию столбов и т.д.
Автоматика для распашных ворот
Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.
Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения
На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.
Конструкция имеет неоспоримые преимущества:
- открываются наружу и внутрь;
- устанавливаются даже в ограниченном пространстве;
- бюджетный вариант.
Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.
Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.
Типы приводов:
- рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
- линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)
Тип механизма:
- электромеханический (с червячным редуктором и электродвигателем);
- гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).
Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.
Расчёт материалов и список инструментов
Автоматические ворота: особенности, достоинства и недостатки
Подобная въездная группа обеспечивает автоматическое движение створок. Чтобы процесс движения нужным образом реализовывался, требуется предварительно обустройство прилегающей территории.
Автоматика для ворот значительно облегчает повседневные действия человека, позволяя открывать, закрывать дверцы, без необходимости покидать транспортное средство. Для этой цели используется пульт, организующий дистанционное управление устройством.
Можно отметить такие достоинства подобной конструкции:
- возможность проведения работ даже на ограниченной по площади территории;
- невысокая стоимость (если сравнить с иными вариантами);
- возможность движения в разные стороны;
- большой выбор составляющих элементов для повышения функциональности устройства.
Недостатки:
- конструкция считается устаревшей;
- существует вероятность некоторого провисания створок из-за того, что полотно обладает довольно серьезным весом;
- не слишком длительный эксплуатационный срок;
- необходимость подготовки фундамента, обустройства несущей балки.
Откатные ворота подразделяют на такие виды:
- Консольные: здесь полотно движется по роликам, что скользят по забетонированному фундаменту. Система отличается практичностью, надежностью, содержит направляющие, обычно размещаемые на верхней части гаража.
- Рельсовые: здесь створки уходят в сторону по специальным роликам, направляющей, размещенной прямо на проезжей части. Применяются достаточно редко, потому что требуют идеального выравнивания поверхности.
- Подвесные: такая разновидность представляет собой верхнее размещение направляющих, что задают движение створки, закрепленной на роликах. Высота полотна здесь не может превышать двух метров.
Подготовка к монтажу автоматики
Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.
Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.
Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.
Для монтажа привода к воротам понадобятся такие инструменты:
- плоскогубцы;
- изолента;
- метр (или рулетка);
- электродрель, но может пройти и ручная;
- шуруповерт с разными насадками;
- молоток.
Этапы установки распашных ворот
Основным этапом является монтаж опорных столбов. К которым впоследствии крепятся створки ворот.
Материалом изготовления опорных столбов могут быть:
- стальные трубы — обычно используются изделия поперечное сечение которых составляет 60Х60 мм или же 80Х80 мм;
- бетон;
- кирпич;
- камень.
Для обеспечения достаточных прочностных характеристик конструкции все разновидности столбов, кроме изготовленных из стальных труб, оснащаются металлической основой — сердечником.
Для установки опорного столба нужно пробурить скважину (можно выкопать вручную). Затем на дне создается песчаная подушка, которая предотвращает смещение столба в ходе эксплуатации. Далее нижняя часть столба заливается бетонным раствором. Если есть желание удешевить процедуру, тогда можно использовать метод забивания, но в таком случае надежность конструкции будет ниже
Установка опорных столбов
Материал изготовления влияет на объем работ при установке. Так стальные трубы достаточно вбить или забетонировать. При необходимости их можно устанавливать комбинированным способом.
Вбивание труб производится на глубину 1,5 м. Для чего необходимо предварительно подготовить скважину. Процедура забивки может осуществляться с помощью кувалды и деревянной прокладки. Но это самый трудоемкий способ. Поэтому чаще всего используют специальные приспособления, к примеру, коперы.
Затем выполняется выравнивание с помощью гидравлического уровня. Далее опорные столбы связывают с забором и между собой. Для чего используются специальные съемные планки.
Конструкция распашных ворот должна обладать достаточной жесткостью, что исключит вероятность скручивания их створок, возникновения других дефектов, приводящих к дополнительным тратам (ремонта, замена отдельных элементов)
Бетонирование столбов — более надежный способ, ведь вся конструкция въездной группы будет устойчивее. Оно не сложнее, чем вбивание.
Так бетонирование состоит из нескольких этапов:
- бурение скважины;
- установка и выравнивание;
- заливка бетонным раствором.
При этом глубина скважины обычно составляет не более 1,5 м. Установка опорных труб осуществляется в армированный стакан или без него. А для выравнивания применяется гидравлический уровень.
Раствором заливают не всю скважину, а только ее часть. К примеру, если глубина составляет 1,5 м, тогда бетонируют только нижние 50 см. Остальное пространство засыпают щебнем, грунтом.
Монтаж петель и навеска ворот
Независимо от способа установки опорных столбов далее следует приварить навесные петли. После чего осуществляется навеска створок распашных ворот.
Опорные столбы, имеющие стальной сердечник, до момента обкладывания кирпичом или другим востребованным материалом устанавливаются также, как и стальные аналоги.
Но следует помнить о том, что к каждому сердечнику следует приварить навесные петли и накладную пластину. Это необходимо для крепления створки и электропривода.
К декоративным качествам распашных ворот предъявляются все большие требования. Поэтому в перечень работ по установке входят и операции по декорированию. Но сделать ворота оригинальными сегодня несложно. К примеру, на фото изображены створки с недорогой наклейкой
Когда ворота не планируется автоматизировать, то необходимость в накладных пластинах отпадает. Если обстоятельства поменяются, то их можно будет прикрепить к опорным столбам с помощью химических анкеров или сварки. Последний способ является более надежным.
Рекомендуем ознакомиться с пособием по электросварке для начинающих.
В любом из случаев пластина не должна крепиться ниже 50 см от уровня земли — чем ниже, тем больше на него воздействует влага. Так, зимой электропривод занесет снегом, что может обернуться досрочной поломкой.
Открытие створок ворот может осуществляться в любую сторону, но практичнее, если наружу. Это позволит сэкономить место на своей территории.
Блоки автоматики для распашных конструкций ворот
Конструктивно блок управления и автоматики для распашных ворот ничем не отличается от систем, используемых для откатных схем. Основные отличия конструкций заключаются в расположении концевиков и механизме открывания распашных ворот.
Если в откатных системах для перемещения полотна применяется зубчатая рейка, ремень или цепь, то в распашных конструкциях используются более сложные системы;
Рычажный привод с парой электродвигатель-зубчатая линейка; Мотор-редукторы с поворотным фланцем и рычагом; Линейные приводы. Чаще всего это электромотор с вращающейся резьбовой втулкой и длинной шпилькой.
В качестве примера можно посмотреть комплект автоматики и привод для распашных ворот китайской компании Miller Technics, ее продукция пользуется спросом из-за очень неплохого качества, кроме того, цена на комплекты с линейным приводом стоят вдвое дешевле рычажных и моноблочных.
Комплект автоматики с линейным двигателем стоит около 500 EUR.
Одним из преимуществ автоматических систем с линейным двигателем является высокая устойчивость к ветровой нагрузке. Это продиктовано особенностью расположения точки крепления опорного кронштейна на створке ворот. В любых других системах рычаг крепится очень близко к оси вращения створки, поэтому любой удар по воротам может иметь катастрофические последствия для системы автоматики и подшипников привода.
Для примера можно рассмотреть систему Miller Technics4000 Standart.
В комплект входят следующие детали и узлы:
Два линейных электродвигателя; Блок автоматики со встроенным радиодекодером; Сигнальная лампа и комплект фотоэлементов; Пульт для дистанционного управления на основе четырехканального приемо-передатчика и с обратной связью.
В модификациях MAXI устанавливаются дополнительные аккумуляторы, в модели SMART система автоматики имеет встроенный модуль GSM. Это повышает комфорт и безопасность работы систем автоматики и управления распашными воротами.
Система автоматики может устанавливаться на любые ворота – кованые, сплошные из профнастила или из сэндвич панелей с шириной проема не более 4 м. Кроме того, при выборе наиболее подходящего варианта для линейных типов привода нужно учитывать три базовых размера, которые влияют на работоспособность.
Схема выполнения замеров базовых расстояний приведена ниже.
Для линейных моторов Miller Technics4000 Standart расстояние D должно составлять не более 170 мм, в противном случае автоматика не сможет открыть распашные ворота до конца.
Автоматическая система недаром пользуется большей популярностью, чем рычажные модули. Во-первых, если питание выключено, линейные двигатели при закрытых воротах работают, как упоры. Вся нагрузка от ветра или удара приходится на линейные приводы.
Во-вторых, если по стечению обстоятельств дом и автоматическая система обесточены, это не значит, что открыть ворота невозможно. На опорной части привода можно открыть защелку и разблокировать винтовую пару специальным воротком.
В третьих, комплект из двух приводов и автоматика для распашных ворот работают очень комфортно и точно, нет ударов при открытии и закрытии створок, как это бывает при нарушении синхронности автоматического управления. Если правильно подобрать мощности привода и настройки автоматического блока, распашными воротами можно легко убирать снег перед въездом во двор.
