Проекты домов с цокольным этажом
Проекты жилых загородных домов с цокольным этажом составляют отдельную категорию. Благодаря многочисленным преимуществам популярность таких строений постоянно растет. Застройщикам предлагается несколько вариантов подобного жилья.
Проекты могут быть самыми разными – всегда есть большой выбор Источник liderhomes.ru
Одноэтажные дома с цокольным этажом
В целях экономии денежных средств и увеличения общей площади жилья многие застройщики отдают предпочтение одноэтажным строениям с помещением в цокольной части.
В таких зданиях можно применять разные варианты расположения жилых комнат и технических помещений. При строительстве загородных коттеджей применяется заглубленный фундамент усиленной конструкции. В основном возводятся ленточный или монолитный тип основания, которые отличаются трудоемкими земляными и бетонными работами. Затраты на фундамент с цоколем составляют около 20% от стоимости всего здания.
В небольшом одноэтажном доме в цокольном этаже могут размещаться подсобные помещения, освобождая пространство верхнего этажа Источник domstroika.ru
Помещения, находящиеся на нижнем уровне, могут дублировать расположение верхних комнат либо их планировка и размеры отличаются. За счет максимального углубления в землю, которое составляет чуть больше половины одного этажа, общая высота здания практически не увеличивается. Загородный дом с углубленным фундаментом и высоким цоколем смотрится аккуратно и солидно.

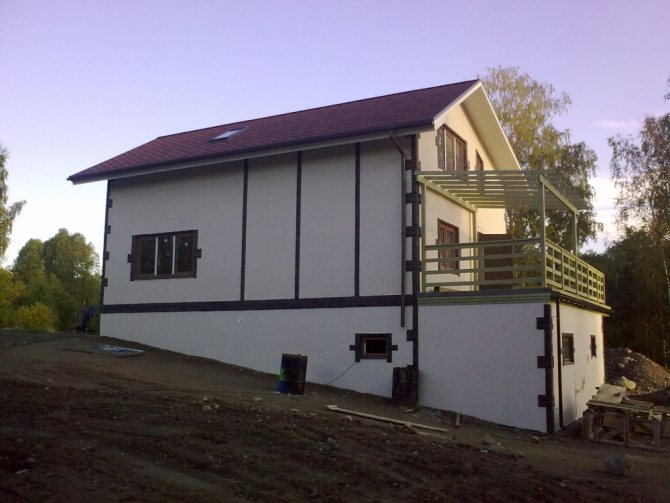

Одноэтажный дом классической конструкции с цоколем Источник sv.aviarydecor.com
Для отделки цокольной части применяется современный облицовочный материал – штукатурка, клинкер, полимерпесчаная плитка, искусственный камень, керамогранит, виниловый сайдинг с имитацией под «камень», «кирпич». Такой вариант жилья подходит для комфортного проживания как небольшой семьи из 2-3 человек, так и для многодетной. Общая площадь составляет от 100 до 250 кв.м.
Одноэтажный дом с цокольным этажом и эркером Источник bankfs.ru
Дома с цоколем и гаражом
Выбирают проекты одноэтажных домов с цоколем и гаражом люди, которые стремятся окружить себя дополнительными удобствами. При эксплуатации такого жилого здания повышается уровень комфортности. Для того чтобы попасть в гараж не нужно выходить на улицу, кроме этого автомобиль находится в теплом помещении, поэтому не требует прогрева даже в морозы.

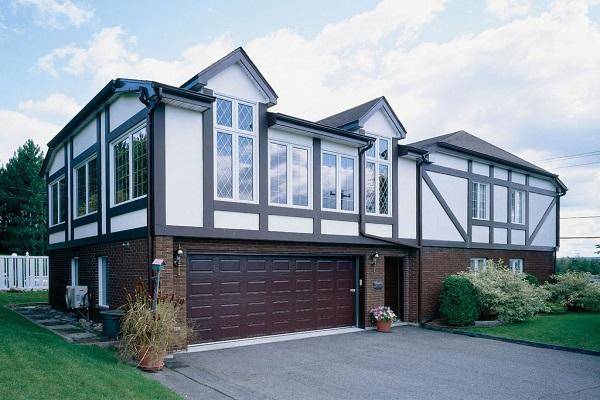

Дом с цокольным этажом и гаражом Источник pinterest.com
Наиболее практичным вариантом является дом с цоколем и пристроенным гаражом, над которым нет никаких помещений. Такие проекты позволяют экономить строительные материалы, и не занимают территорию приусадебного участка.
Одноэтажный коттедж с цокольным этажом и пристроенным гаражом Источник lestorg32.ru
Дома с цоколем и мансардой
Площадь жилого дома можно увеличить за счет дополнительного этажа. Оптимальный бюджетный вариант предусматривает обустройство не только полуподвальных помещений, но и чердачной зоны. Разработанные готовые проекты домов с цокольным этажом и мансардой представлены в самых разных вариантах.
Архитектурный проект дома с мансардой, цокольным этажом и гаражом Источник mebel-go.ru
Планировка дома с цоколем, гаражом и мансардой Источник medicroslavl.ru
В зависимости от выбора архитектурных и конструкционных решений стоимость проекта варьирует в широком диапазоне
Основным отличием домов с мансардой и цокольным этажом от двухэтажных коттеджей является более низкие затраты на строительство, что очень важно для застройщиков, которым приходится экономить на материалах
Чтобы лестницы не занимали полезную площадь, выбирается оптимальный вариант конструкции, для которой требуется меньше места. Оригинально смотрятся проекты с балконом на первом и/или мансардном этажах. Полезная площадь таких зданий незначительно уступает коттеджам на 2 этажа, составляет от 100 до 900 кв.м.
Проект дома с цокольным этажом, гаражом и мансардой с балконом Источник giropark.ru
Дом с гаражом в цоколе
Планируя строить гараж в цокольном этаже, сразу рассмотрите сильные и слабые стороны такой «затеи». Здраво оцените свои материальные возможности — особняк с цокольным гаражом обойдется вам приблизительно на пятнадцать — тридцать процентов дороже.
Да и время строительства хоть и не значительно, но затянется.
Также учтите гидрогеологические предпосылки:
- если уровень прохождения грунтовых вод на вашем участке выше уровня закладки фундамента, вам придется сильно потратиться на очень серьезную гидроизоляцию, тогда как для строительства дома без цоколя будет достаточно устроить обычную горизонтальную изоляцию на уровне фундамента
- при сложном типе грунта на участке, например, скалистом или с обширными вкраплениями каменистых пород, придется привлекать для земляных работ специализированную тяжелую технику, что естественно тоже скажется на бюджете
- при высоком залегании грунтовых вод нужно будет и устройство мощной вентиляционной системы и централизованного отопления, которое придется держать включенным постоянно, иначе сырость и влажность в цокольных помещениях достаточно быстро «расправятся» с вашим авто
Среди плюсов домов с глубокими цоколями следует выделить:
- повышенную сейсмоустойчивость по сравнению с «бесподвальными» постройками
- вместе с гаражом в подвальном этаже можно обустроить и котельную, и мастерскую и множество других полезных хозпомещений, а это значительно расширит полезную площадь в верхних уровнях
- помимо хозяйственных помещений в цоколе можно расположить и зону отдыха, тут прекрасно разместятся и бассейн, и спортзал и винный погреб, например
Что возможно расположить в подвальном помещении
Помимо очевидного использования подвала в качестве хранилища, существуют еще много интересных вариантов эксплуатации помещения:
- Кухня. Помещение для приготовления пищи возможно оборудовать кладовыми под хранение продуктов, вместительными холодильниками и морозильниками. Основным плюсом является отсутствие запахов приготовления еды в жилых комнатах.
- Спортивный зал. Это отличное решение для заядлых спортсменов. Шум от занятия спортом не будет слышен в остальных комнатах, места будет достаточно и каждый тренажер будет в тему интерьера, потому что вписать их в убранство жилого помещения достаточно трудно.
- Детская игровая комната. В игровой зоне дети будут играть в безопасности и не беспокоить взрослых.
- Бильярдная. Ценители бильярда оценят возможность играть в любимую игру, не выходя из дома.
- Домашний кинотеатр. Лучше места для просмотра хорошего фильма, чем затемненное уютное помещение, не найдешь.
- Сауна. Компактная сауна поможет расслабиться в конце тяжелого трудового дня, а, при наличии места, возможно установить и небольшой солярий.
- Мини бар. Для посиделок с друзьями лучше места не найти, а звукоизолировав помещение, реально проводить в нем шумные вечеринки.
- Библиотека. В подвале возможно обустроить уютное и тихое место для чтения.
Чертеж дома с подвалом и гаражом.
Выездная дорога
Выездная дорога и въезд в подземный гараж
Чтобы в период эксплуатации дорога не разрушалась из-за проседания почвы, необходимо избегать подсыпки грунта при формировании пути. Землю нужно аккуратно срезать до необходимого уровня, который заранее отмечают метками.
Затем будущую дорогу засыпают щебнем и хорошо трамбуют. Слой такого покрытия должен быть не меньше 15 см.
На щебень кладут слой бетона толщиной минимум 12 см. Раствор для несущего слоя должен получиться вязким и достаточно густым.
После полного высыхания бетона кладется финишное покрытие.
Чтобы избежать проблем с выездом, при обустройстве въездной дороги нужно соблюдать некоторые требования:
- Наклон выездного пути не должен превышать 25%.
- Длина пути зависит от того, насколько глубоко находится гараж. Например, при утоплении подземки на 140 см, въездная дорога должна составлять 14,5 м. Но при тщательных расчетах его можно уменьшить до 8,5 м.
- Путь должен состоять из участков:
- Зона старта (горизонтальный участок не менее 3 м);
- Основная зона (наклонная);
- Зона перед воротами (горизонтальный участок 120 см).
- Для въездного пути нужно использовать материал, препятствующий скольжению. Можно дополнительно применять полоски для торможения.
- Желательно устроить пешеходную дорожку с поручнями.
- Непосредственно перед воротами устанавливают
ливневку
, на расстоянии не менее 50 см от начала подъема. Канализацию стоит оснастить кабелем для обогрева, для защиты ее от замерзания. - По сторонам въездной дороги строят стену (по аналогии со стенами гаража), для предотвращения обвалов грунта.
Вентиляция и изоляция помещения
Если гараж предполагается сделать на цокольном этаже, необходимо предусмотреть грамотную разводку всех коммуникаций. Этот момент также должен быть продуман на стадии проектирования
Прежде всего, следует обратить внимание на организацию высокоэффективной вентиляционной системы
По этой же причине перекрытие цокольного этажа нужно качественно герметизировать, ведь двигатель автомобиля перед поездкой в любом случае придется прогревать и оставлять работающим хотя бы на одну минуту. За это время в помещении будет скапливаться большое количество угарного газа.
Помимо этого, уделить внимание следует разводке отопления. Если в цокольном этаже дома будет тепло и сухо в любое время года, холодный воздух и влажность не будут подниматься в жилые помещения, не будет распространяться плесень
В доме с гаражом в подвале не стоит экономить на создании гидроизоляционного слоя. Устройство эффективной гидроизоляции необходимо, потому что с ней вы сможете избежать подтопления гаража, разрушения конструкций цокольной части здания, возникновения плесневых колоний и грибка, появления неприятных запахов. Кроме того, рекомендуется не экономить на устройстве дренажной системы и отмостки.
Нельзя допускать того, чтобы в помещении, над которым располагаются теплые жилые комнаты, было холодно, поэтому при отсутствии отопления в гараже рекомендуется создавать качественный теплоизоляционный слой (лучше всего предпочесть внешнее утепление, если есть такая возможность).
Составление правильного проекта
Прежде чем заняться обустройством подземного гаражного помещения, разрабатывают проект для определения расположения и оптимальных размеров автогаража.
Расположение
Сначала определяют, где будет находиться помещение для хранения транспортного средства. Опытные специалисты советуют размещать его в частном доме, на нижнем этаже, который углублен под землю. Такими подземными гаражами удобно пользоваться в летнее время, так как в них прохладная температура.
Размеры
При составлении проекта определяют размеры будущего гаражного помещения. Выделяют несколько факторов, которые учитывают при расчете габаритов сооружения. Главным из них является размер частного дома, под которым обустроен гараж.
Также надо учитывать количество машин, которые будут в нем храниться. Для хранения одного транспортного средства необходимо, чтобы длина составляла шесть метров, ширина равнялась четырем метрам, а высота — двум метрам.
Строительство гаража под домом
Работа по обустройству гаража проводится на этапе сооружения фундамента жилого дома. Для начала проводят земельные работы, во время которых вырывается котлован глубиной 3-5 метров. Дно выкопанной ямы застилается бетонными плитами и заливается цементным раствором.
Закончив с земельными работами, приступают к строительству гаражного здания:
- Возведение стен. При создании стенок используют прочные железобетонные плиты, с помощью которых делают достаточную высоту потолков. Поперек стен устанавливается горизонтальное перекрытие, которое будет выполнять функцию потолка гаражного помещения и напольного покрытия жилого этажа дома.
- Облицовка стен. Внутренняя часть стенок обрабатывается штукатуркой и покрывается гидроизоляционными материалами для защиты от повышенной влажности.
- Установка ворот. Последним этапом создания автогаража считают монтирование ворот. Чаще всего устанавливают секционные ворота, состоящие из нескольких горизонтальных панелей. Они оснащаются автоматическим механизмом, который отвечает за их функционирование.
Вентиляция
У технических помещений должна быть вентиляционная система, отвечающая за циркуляцию воздуха. При организации вентиляции в одну из стенок устанавливается отдушина со специальной фильтрующей решеткой. Также специалисты советуют установить вертикальный канал, который должен располагаться около конька крыши. Это в разы повысит эффективность функционирования вентиляции.
При необходимости устанавливают вентиляционные системы, оснащенные вентиляторами. Они не только нормализуют поступление воздуха, но и очистят гараж от выхлопного газа.
Гидроизоляция

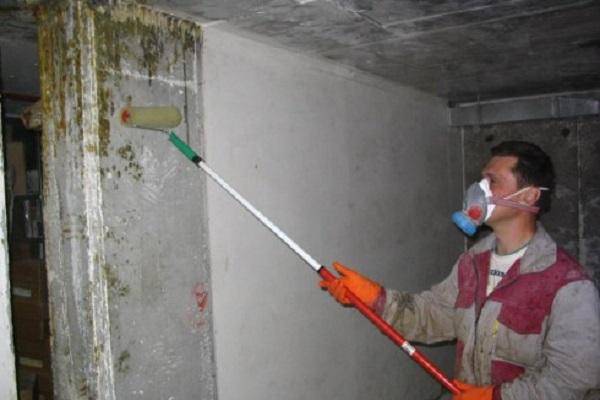

Среди эффективных способов гидроизоляции выделяют использование штукатурных составов. Они покроют все микротрещины в стенах, через которые может проникнуть влага. Оштукатуривание поверхностей осуществляется в несколько последовательных этапов:
- очистка стенок от пыли, загрязнений и другого мусора;
- подсушивание стен при помощи строительного фена;
- замазывание трещин цементным раствором;
- оштукатуривание поверхности.
Законодательная база
В ЦЭЗ как многоэтажного, так и частного дома можно разместить не всякое коммерческое предприятие, на некоторые виды наложены ограничения. Так, запрещено законом размещать производство, если в результате деятельности образуются ядовитые отходы (стоянки гаражного типа), другие выбросы в атмосферу (баня в цокольном этаже), а также заниматься незаконной деятельностью.
В остальном в ЦЭЗ дома, находящегося в частном владении, размещать можно все. А вот в домах другого типа собственности, в том числе многоэтажных и многоквартирных, есть ограничения на отдельные виды коммерческой деятельности. Кроме того, обязательно получение согласия на это жильцов и соответствующих чиновников.
Например, если открыт бар, кафе и подобное им заведение (имеющие цоколь, используемый под кухню), то график его работы ограничен пятнадцатью часами (с 8 до 23 часов). Меньше можно – больше нельзя, как и сдвигать график работы. Одновременно в этом заведении не могут находиться более 50 посетителей, а громкость музыки не должен превышать соответствующие нормы.
Жесткие лимиты на громкость музыки, неприятные запахи и выбросы в атмосферу, а также ряд других параметров препятствуют получению разрешения на размещение в жилых домах:
- ночных клубов и подобных им разновидностей «шумных» заведений (кафе-шантан, эстрадные аттракционыв и т.д.);
- поликлиник (клиник и амбулаторий);
- прачечных, химчисток (допустимо, если в ЦЭЗ находятся только их приемные пункты);
- сауны или бассейн в цоколе;
- бюро ритуальных услуг;
- различного рода склады — как оптовые, так и мелкооптовые.
Под запрет попадает и ряд других организаций, в деловой оборот которых неотъемлемой частью входит систематический въезд-выезд непосредственно у дома грузовых автомобилей, рефрижераторов и так далее.
Возведение фундамента
При строительстве фундамента первым делом надо выкапывать котлован. Инструкция очень проста:
Как только достигнута необходимая глубина, дно нужно утрамбовать и выровнять. Укладывается слой в 3 сантиметра из щебня, заливается бетоном. Суммарная толщина слоя должна быть около 8 сантиметров. Как только бетон наберет необходимую твердость, делают гидроизоляцию. Выкладываются 2 слоя рубероида, их проливают расплавленной смолистой мастикой
Важно, чтобы края слой выходили на 15 сантиметров за границы стен. Делают опалубку и заливают бетоном; Чтобы не было подтоплений, важно сделать дренажную систему
Возведение стен
Как сделать погреб своими руками, чтобы его стены были надежными и долго прослужили? Способ кладки сильно различается от выбранного материала.
Кирпичная кладка применяется упрощенной
Важно соблюсти вертикальность стены, а также тщательно затирать все швы и стыки. Окончательная отделка проводится побелкой или известью; Если стены сделаны монолитно из бетона, то необходимо делать качественную опалубку для заливки раствором. Из ровных и прочных досок сбивают щиты для стен, по периметру вбивают столы из металла, к которым фиксируют опалубку и заливают бетоном
Из ровных и прочных досок сбивают щиты для стен, по периметру вбивают столы из металла, к которым фиксируют опалубку и заливают бетоном.
А нужно ли? О чем стоит подумать перед строительством подвального помещения
Надо признать, что желание увильнуть от бункерной тематики не лишено оснований, в конце концов, это ж не фундамент под пристройку к дому. Некоторые моменты заставят серьезно поднапрячься:
Качественная гидроизоляция. Учитывая уровень грунтовых вод, нужно использовать подходящие изоляционные материалы. Состояние грунта. Если у соседа даже в гидроизолированное подвальное помещение проникает вода, то, скорее всего, без дренажной системы не обойтись. Поддержание приемлемой температуры и эффективного воздухообмена. Пренебрегать этими показателями нельзя, иначе плесень и грибок надолго поселятся в помещении. Овощи и другие продукты в таких условиях долго не пролежат, главное – плесень легко может освоить салон автомобиля, а это совсем непозволительно. Поэтому вентиляция в погребе гаража просто необходима. Утепление. Если в «подземелье» все же решено устроить мастерскую или этакий клуб одиноких сердец, то придется утеплить все стены, пол и потолок
Важно использовать при этом пожаробезопасный материал, чтобы не было потом мучительно больно
Плюсы и минусы
Сразу нужно расставить акценты: здесь речь пойдет о сооружении гаражного подвала, но иногда будет упоминаться термин «погреб», что в нашем случае имеет аналогичный смысл, хотя это и несколько разные понятия.
Итак, мы определились, что применение подвальной постройки может быть многосторонним. На основании этого рассмотрим положительные и негативные стороны его строительства.
Плюсы | Минусы |
Погреб позволяет сохранить полезную площадь гаражного пространства. При грамотном обустройстве подвального помещения продукты надежно защищены от порчи. | Неправильная оценка характеристик грунта и, как следствие, неверный выбор гидроизоляции способствуют появлению плесени и влаги. |
При условии соответствующей отделки можно организовать неплохую зону отдыха, мастерскую и смотровую яму. | Высокий уровень грунтовых вод потребует дополнительных вложений на гидроизоляционные материалы. |
Сооружение не нуждается в выделении дополнительных площадей, поскольку оно представляет собой нулевой этаж. | Земляные работы в уже построенном гараже придется выполнять вручную, поскольку использовать спецтехнику не получиться. |
Выгодное вложение на случай продажи гаражного помещения – постройка с погребом стоит дороже. | Обустройство подвального хранилища в гараже увеличивает стоимость всего строительства на 20-40%. |
Надежная защита подвальной площади от осадков, колебаний температуры и проникновения воров. |
Особенности переоборудования существующего гаража в жилое помещение
Прежде чем приступить к переоборудованию такого строения, каждый задает себе вопрос можно ли жить в гараже и какие требования к нему должны предъявляться, чтобы они удовлетворяли строительными нормами, правилами и соответствовали постановлениям местных органов власти.
Такие помещения можно переоборудовать:
- В дополнительную спальню.
- В домашний офис.
- Для организации музыкального салона.
- В ремесленную мастерскую.
- В игровую зону.
- Создать любую другую жилую площадь.
Совет: Следует иметь ввиду, что здесь должно быть тепло зимой и не жарко летом. Перед началом реконструкции помещения нужно проконсультироваться со специалистами.
Переделывая существующий гараж в помещение для жилья необходимо, чтобы:
Он превратился в светлую и достаточно просторную комнату. Новое бетонное основание необходимо приподнять по отношению к уровню грунта на улице, чтобы обеспечить свободный сток воды.
Совет: Переделка своими руками гаража под жилое помещение начинается с укладки нового покрытия на пол.
Это можно сделать несколькими вариантами. Наиболее популярные из них:
- на старое бетонное основание укладываются деревянные лаги, которые утепляются подложкой из стекловаты или базальтовой ваты. Сверху все закрывается финишным настилом;
- заливается бетонная подушка и укладывается плитка.
Играет роль и высота потолка. Его увеличение зависит от типа монтажа несущих металлических профилей, которые используются в крыше гаража. Но переделать это можно лишь в случае отсутствия на здании второго этажа и размещение гаража отдельно от дома. Добавить простор комнате помогает устройство сводчатого потолка. Такая конструкция сделает помещение более легким и простым, а оформление потолка декоративными элементами может показать характер реконструированного пространства.
Обязательно делается его гидроизоляция.
Утепляются стены (см. Как изнутри утеплить гараж быстро и качественно). Это можно сделать двумя способами:
- наружным, как под штукатурку, так и под обшивку сайдингом или вагонкой;
- внутренним, быстрая обшивка гипсокартоном или пластиковыми панелями с утеплителем. Такая обшивка является надежной шумоизоляцией.
Необходимо решить вопрос, как будут открываться ворота. Они имеют большое влияние на функциональность пространства и его внешний вид.
Стандартные створки ворот могут отлично сочетаться с интерьером внутри помещения и превосходно смотреться при этом снаружи здания.

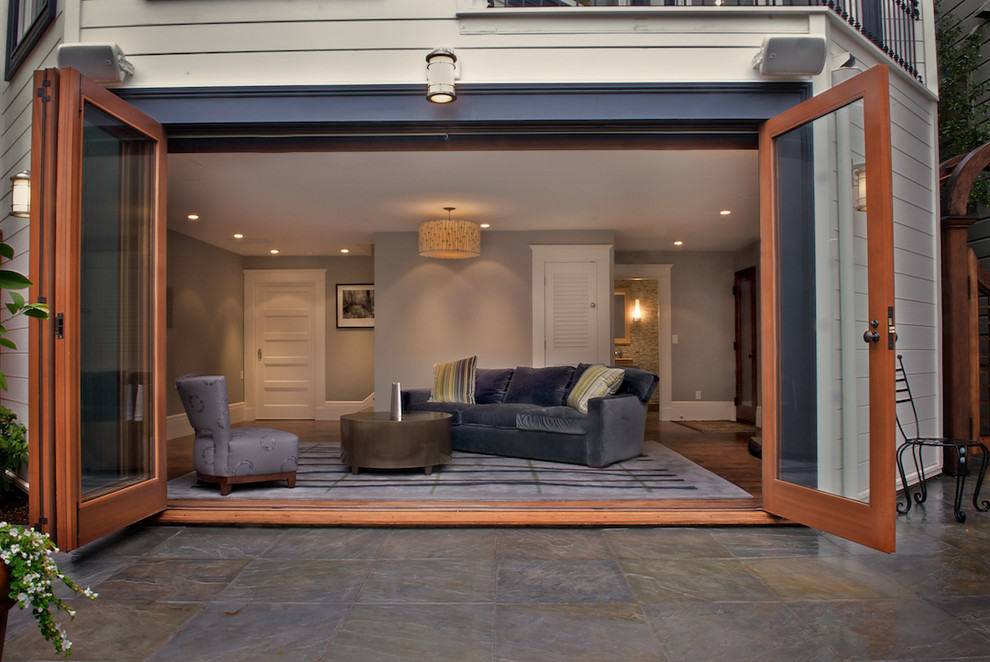

Ворота можно поменять на большие панорамные окна, как на фото. В этом случае в помещении будут огромные прозрачные двери, но при условии, что они будут создавать общий эстетический образ здания.
Для того чтобы пройти строительную экспертизу, для возможности проживания в гараже, важным аспектом является наличие окон, которых, как правило, в таких строениях часто совсем нет, или они очень небольшие.
Преобразование строения с применением остекления на всю стену не оставит никаких напоминаний о гаражном первоначальном образе.
При необходимости обустройства в гараже ванной комнаты или кухни понадобится размещение сантехнических коммуникаций, что может быть связано с большими трудностями. При этом лучше обратиться к специалистам.

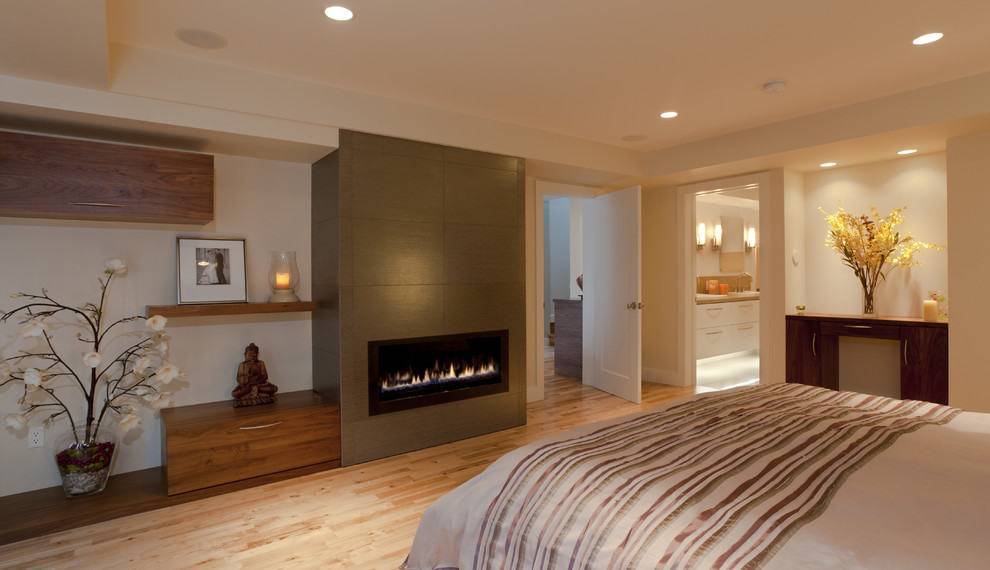

Встроенный газовый камин добавляет эффект интерьеру. А ванная комната, примыкающая к спальне, делает помещение привлекательным для гостей и домочадцев.
Устанавливается система отопления. Она может быть:
- электрическая;
- твердотопливная;
- паровая;
- газовая, устанавливается газовой службой.
Подробнее о въезде в гараж
Залог удобной эксплуатации подземного гаража – правильно организованный въезд, поэтому важно сделать его достаточно длинным (хотя бы 6-8 метров). Также его нужно сделать не слишком крутым (хороший угол наклона – это 160 градусов, можно выбрать другой, но не меньше 145)
Если вы не выполните эти требования, заезд в гараж будет сравнительно трудным, а при дожде или снеге даже небезопасным. И чем выше стены гаража, тем длиннее нужно сделать въезд.
Оборудованный съезд в гараж
Также для обеспечения безопасного въезда нужно покрыть въездную дорогу нескользящим финишным покрытием (например, тротуарной плиткой, о которой речь пойдет ниже) и дополнительно установить тормозящие полоски. Монтировать их можно с помощью той же дрели и саморезов, обеспечивающих надежное крепление. Для собственной безопасности стоит сделать «пешеходную тропу» – специальный участок с поручнем. Тогда при подъеме из гаража вы не подскользнетесь.
При этом въездной путь нужно сделать трехзонным. Первый участок должен быть пологим (угол наклона в 20-25 градусов) и длинным (3 метра) – по нему машина начнет свой безопасный въезд. Вторая зона делается максимально крутой (ранее мы определили наклон в 160 градусов) и занимает примерно 50% от всей протяженности въезда. Проехав ее, машина выедет на уровень пола подземного гаража. Третий участок – это «зона отрезки», и он лежит строго в горизонтальной плоскости. По нему авто въезжает в гараж, и длина его должна быть 1,5 метра (можно больше). Перепады между зонами нужно сделать плавными, чтобы машина не подпрыгивала и сохраняла ровный ход.
Именно на «зоне отрезки», у самых ворот, нужно сделать канализацию. Установите люк, в который будет стекать талая вода, в противном случае на ровном участке всегда будет скапливаться влага. Только сделайте канализационный люк не вплотную к воротам, а на расстоянии как минимум в 50-60 см.
Правильно делаем дорогу к гаражу
Особенности цокольного гаража
Расположение гаражных помещений в цокольном этаже дома является распространенным методом совмещения технической и жилой части жилплощади. Многие выбирают такой метод обустройства гаражей, так как при его использовании не придется тратить много времени на сооружение прочного фундамента и проведение земляных работ. Также размещение автогаража внутри способствует оптимальному использованию свободного внутреннего пространства.
Выделяют два типа цокольных конструкций, с особенностями которых надо заранее ознакомиться:
- Вертикальный. Такие автогаражи находятся в подвале, расположенном под жилыми этажами здания. Опытные строители советуют их возводить на склонах и других участках с неравномерной высотой грунта. При размещении гаражей в подвальной части дома придется делать надежную гидроизоляцию для защиты от сырости.
- Комбинированный. Люди, у которых нет подвала под домом, выбирают комбинированный тип автогаражей. Их сооружают на одном уровне с жилой постройкой и не углубляют под землю. Чаще всего комбинированные гаражные сооружения строят владельцы многоэтажных частных домов.
