Дополнительное оборудование
Помимо традиционных беспроводных звонков на рынке данного оборудования представлены модели, оснащенные дополнительными полезными опциями. Например:
- световым индикатором звонка;
- подсветкой кнопки;
- функцией вибровызова;
- возможность самостоятельно загружать и устанавливать в качестве звукового сигнала любимые мелодии;
- датчиком движения, запускающим видеозапись происходящего в непосредственной близости от входа на участок;
- камерой наблюдения, позволяющей увидеть визитера, прежде чем открыть ему дверь;
- домофоном, предназначенным для разговоров и дистанционного управления калиткой.
Если в вашем доме есть домашний любимец, который может гулять без вашего сопровождения, упростить вход животного в дом можно, закрепив на стене возле двери специальный беспроводной звонок. Устройство реагирует не на нажатие, а на запрограммированный ключ. Повесив его на ошейник кота или собаки, вы всегда сможете вовремя отреагировать на возвращение питомца домой и открыть ему дверь после звукового сигнала. Такое решение не только побережет нервы животного, но и избавит вашу дверь от царапин.
Звонок, оснащенный дополнительными функциями — видеокамерой и микрофоном может стать неотъемлемой частью системы «умный дом»
Дополнительное оборудование
Системы оповещения могут комплектоваться дополнительным оборудованием. Так, дверной звонок бывает объединен с видеокамерой. Если устройство сообщает о прибытии гостя, то камера показывает хозяину, кто именно пришел. Для того чтобы видеосъемка не производилась в непрерывном режиме, система дополнительно оснащается датчиком движения, который запускает видеозапись в необходимый момент. В этом случае требуется значительно меньшая емкость памяти для хранения файлов, чем если бы съемка велась непрерывно. Другая «умная» технология позволяет передавать сигнал от звонка не на динамик приемного блока, а на телефон хозяина в виде СМС-сообщения. Но подобные расширения возможностей существенно увеличивают стоимость систем.
Выбор звонка
Звонок на воротах или калитке оповещает хозяев дома о пришедших гостях.

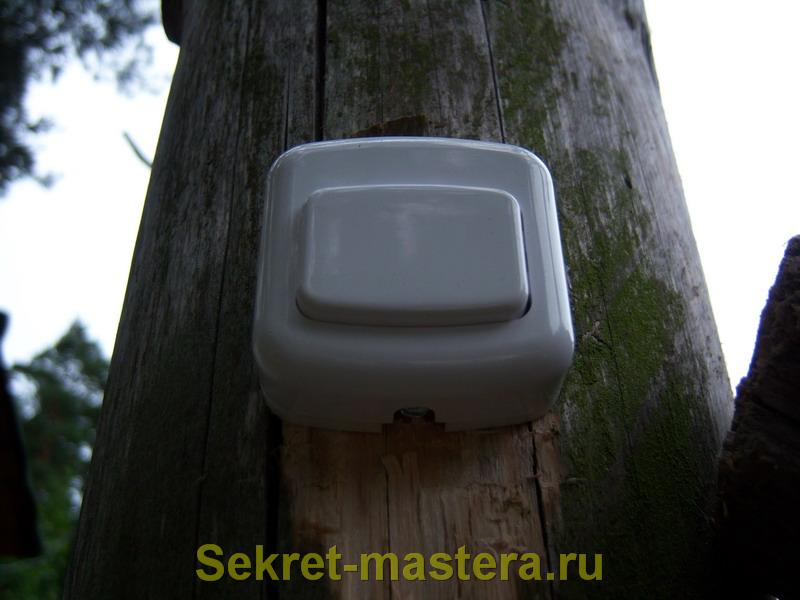

Звонок установленный на столбе калитки Для того чтобы изделие качественно выполняло предназначенные ему функции, его следует подбирать с учетом тех обстоятельств, в которых оно будет использоваться. Так, например, звонки на входную дверь в квартиру или на калитку не могут быть взаимозаменяемыми, так как их эксплуатация происходит в разных условиях. Современные беспроводные звонки работают на радиочастотах. Такие приборы не всегда актуальны для дверей в многоквартирных домах, где соседство нескольких радиоустройств мешает работе каждого из них.
Радиозвонки могут работать не только на батарейках, но и от стационарного приемника. Среднее расстояние между кнопкой звонка на калитке и источником подачи сигнала составляет около 130 м. Стационарная (базовая) часть аппарата фиксируется в доме, например, на поверхности стены.
Принцип действия калиточного радиозвонка Работает приемный блок от стандартной розетки в 220 вольт или на батарейках
Приобретая устройство, следует обратить внимание на некоторые нюансы:
- Отсутствие раздражающих слух мелодий;
- Подходящий к ограде дизайн изделия;
- Наличие рядом с кнопкой подсветки;
- Уровень звука должен быть не менее 80 дБ;
- Наличие дополнительных крепежей (кроме липучки);
- Вес кнопки, который должен быть небольшим (до 50 г);
- Заявленный температурный диапазон работы;
- Наличие защиты от интенсивного излучения;
- Степень защиты от морозов и осадков.
Прежде чем купить понравившуюся модель, нужно убедиться в том, что указанный в аннотации радиус ее действия удобен для использования. Так, например, если от кнопки звонка до приемника около 65 м, нет смысла приобретать звонок, работающий в радиусе 60 м.

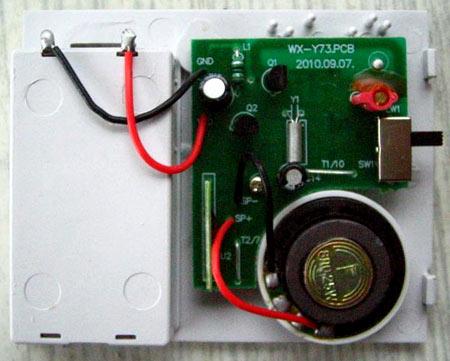

Внутреннее устройство беспроводного звонка Также, если одна часть устройства расположена в 20 м от другой ее части, неактуально применение мощного прибора, функционирующего в диапазоне 150 м. Беспроводной звонок часто оснащается функцией отключения звука. Это может понадобиться, если хозяева не расположены к встрече незваных гостей. При выборе прибора на калитку следует помнить о том, что кнопка должна быть защищена от дождя и влаги хорошим герметичным корпусом. В звонках, специально предназначенных для работы при низких температурах, батарейки не замерзают даже в морозы. На улице наиболее популярно использование устройств, температурный диапазон работы которых рассчитывается следующим образом:
- Уличная кнопка — от -20° до +35°;
- Приемник — от −0° до +35°.
Дистанция
Обычно расстояние между кнопкой и приёмником может составлять от 50 до 100 метров, однако множество различных особенностей может повлиять на дальность восприятия сигнала и его качество. Одними из них, непосредственно, являются стены и двери. Если на пути к приёмнику много стен или и вовсе металлические двери, это может повлиять на него довольно сильно, вплоть до потери связи с самой кнопкой. Для этого вам стоит оценить помещение и выбрать наиболее подходящее место для приёмника, где ничего бы не могло помешать сигналу. Не лишним будет перепроверить и заявленный в характеристиках радиус действия.
Как выбрать?
Если вы не знаете, как выбрать беспроводной звонок, то проанализируйте модели по разной цене от одного производителя, затем сравните их с другими марками по разным параметрам – мощности подачи сигнала каждого датчика, радиусу действия, условиям эксплуатации (температурный режим и диапазон), внешнему дизайну и стране-производителе.
Основные различия между уличными и квартирными устройствами
Конструктивных отличий между моделями нет, так как принцип работы одинаковый. Стоит отметить некоторые моменты:
- У квартирных вариантов прочность корпуса может быть снижена, так как условия эксплуатации в поезде более благоприятные – нет дождя, снега и мороза.
- Не требуется антивандальная защита и дополнительные козырьки, так как в подъездах есть система охраны.
- Неактуально ставить датчик, передающий видео, так как на входной двери есть глазок.
- Радиус действия квартирного датчика может быть минимальным в отличие от уличного.
Что лучше, проводные или беспроводные звонки?
| Проводные звонки | Беспроводные устройства | |
| Преимущества | Выносливость при низких и высоких температурах. Надежность и точность передаваемого сигнала. | Отсутствие проводов, простой монтаж. Возможность дополнять систему разными датчиками. Удобство пользования. |
| Недостатки | Сложность и громоздкость монтажа. Отсутствие настройки действия «сирены». | Ограниченный температурный диапазон при эксплуатации. Высокая стоимость системы. Необходимость антивандальной защиты. Требует замены батареек. |

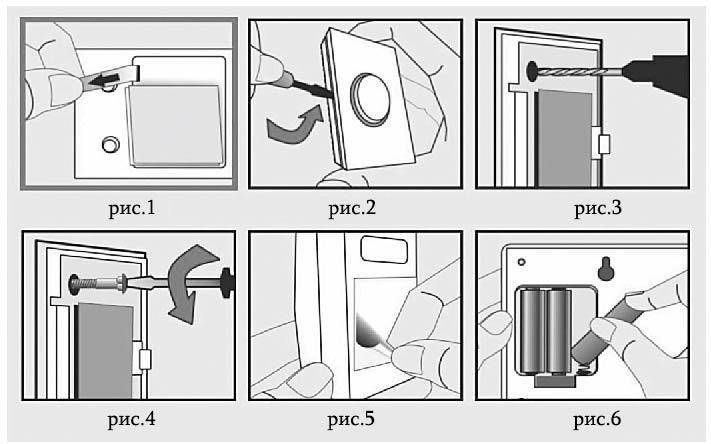

Особенности монтажа своими руками
Беглого знакомства с инструкцией достаточно, что понять, как установить беспроводной звонок.
- Выбирают место установки кнопки на калитке, воротах, заборе, под козырьком, на наличниках дверей.
- Для крепления используют двусторонний скотч и плотно прижимают к обезжиренному теплому месту установки.
- Иногда используют саморезы под выемку в корпусе кнопки. Если калитка из профнастила, то по разметке сверлят отверстия, обрабатывают антикоррозионным составом.
- Внутри помещения к устройству оставляют доступ для отключения, замены мелодий. Если требуется установка монитора для наблюдения, то делают специальную подставку. Выгодным вариантом расположения гаджета будет место на стене рядом с дверью.
- На корпусе устройства есть выемка, поэтому механизм вешают на вбитый гвоздь.
Подключение

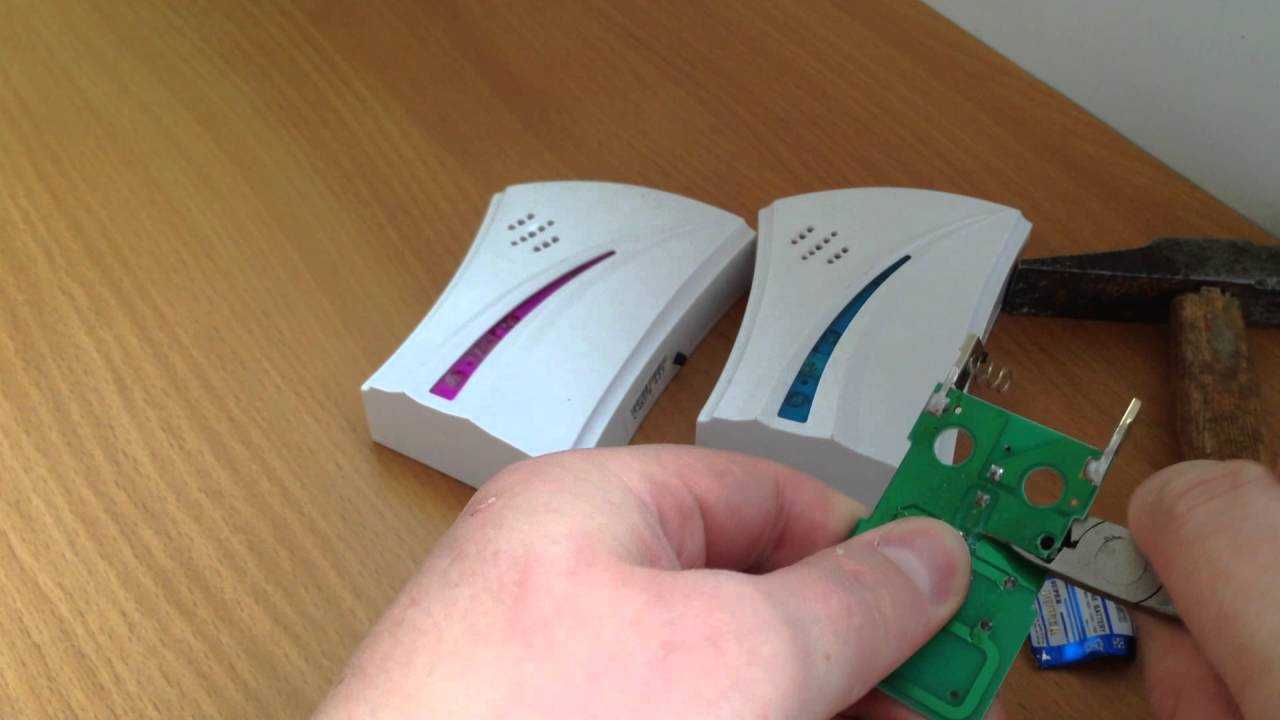

Перед вводом в эксплуатацию в кнопочный механизм вставляют элементы питания и проводят необходимые настройки на принимающем устройстве – выбор мелодии, установка и тестирование диапазона зоны действия, проверка связи.
Крепление
Установка звонка на улице происходит с использованием особо прочного крепления – саморезов из оцинкованной стали. После закрепления металлическим крепежом места стыков полотна калитки и саморезов обрабатывают герметиком.
Беспроводные звонки для ворот: принцип работы, виды
В беспроводных звонках связь между кнопкой и приемником реализуется посредством радиоволн. Для передачи и приема сигнала в блоках предусмотрены специальные антенны. Как правило, роль антенны в современных беспроводных звонках играют контуры микросхемы. Благодаря этому блоки звонка могут быть компактными.
Также рекомендуем прочитать:
Туя Брабант: 5 советов по посадке и уходу за живой изгородью Особенности установки душевой кабины своими руками: 3 требования Установка печи в бане: 30 советов по размещению и обустройству Зимнее утепление мансарды в 4 этапа
По способу передачи радиосигнала, беспроводные звонки различают на устройства, работающие посредствам:
- Wi-Fi;
- ZigBee;
- GSM.
Наибольшей надежностью отличается ZigBee сеть. Звонки с таким типом передачи сигнала, как правило, имеют встроенные видеокамеры, громкоговорители и микрофоны, блоки управления автоматическим открытием калитки. Кроме того, они отличаются наименьшим энергопотреблением
А это крайне важно для автономных устройств
В беспроводных звонках связь между кнопкой и приемником реализуется посредством радиоволн
Благодаря сети передачи радиосигнала, такие звонки можно синхронизировать с любым гаджетом в доме. То есть, наблюдать за посетителями можно будет через экран смартфона или планшета! Для повышения функциональности таких законов в условиях отсутствия сети Wi-Fi, их нередко дополнительно подключают и через GSM сеть.
Как отключить дверной звонок
Эти работы под силу выполнить даже тем, кто никогда не имел дел с электрикой. Сначала надо вырубить электричество во всей квартире, отключив автоматы в щитке. Последовательность действий следующая:
- Бокорезами с изолированными ручками перекусывают одну жилу провода (расположена у коробки). Таким же образом поступают и со второй жилой, после чего снимают устройство. Провода следует изолировать, используя изоленту.
- От дверного звонка откручивают провод при помощи заизолированной отвертки.
- Разбирают кнопку. От нее откручивают провода и изолируют. При желании, их просто обрезают.
Все манипуляции сводятся к тому, что от устройства отсоединяют провода.
Установка проводного звонка
Установка проводного звонка — это более распространенный случай. Его стоит разобрать поподробнее. Перед началом работ желательно собрать под рукой необходимые инструменты. Так дальнейший монтаж займет меньше времени.
Инструменты и материалы для монтажа
Ниже приведен ориентировочный список инструментов. Каждый мастер пользуется тем, что ему удобно. Однако при установке звонка не обойтись без следующего:
- пара отверток;
- кусачки, бокорезы или нож для зачистки изоляции;
- мультиметр, контрольная лампочка для проверки отсутствия напряжения;
- изолента, термоусадка для изоляции соединений;
- перфоратор, для сверления стен.
Главный блок с динамиком
Динамик располагается в квартире. Для установки понадобятся дюбель-гвозди. Сначала делается разметка. Динамик без декоративной крышки прижимается к стене. В месте крепежных отверстий карандашом ставятся метки. В этих точках перфоратором бурятся отверстия под дюбель-гвозди.
Крепление кнопки
Кнопка крепится на саморезы. Необходимо использовать минимум 2 винта. В деревянную дверь саморезы без особых усилий получится закрутить отверткой. Если дверь железная, под винты потребуется просверлить отверстия. Закрутить винты в железную дверь можно и рукой, но гораздо проще с помощью шуруповерта.
С железной дверью придется позаботиться о надежной изоляции проводки. Это необходимо, чтобы исключить попадание фазного напряжения на металлические части двери.
Подключение проводов к кнопке
Сначала необходимо отключить напряжение. Торчащие из стены (двери) провода зачищаются до нужной длины. Если кнопка подключается под винтовые клеммы, то достаточно 5-7 мм оголенного провода.
Маскировка проводки
Есть небольшая хитрость. Звонок и динамик следует устанавливать там, где из стены выходят провода. В результате корпусы этих устройств закроют невзрачный кабель. Для реализации подобного метода монтажа нужна мягкая тонкая проводка. Толстую проблематично согнуть и придать ей компактные размеры.
Чтобы скрыть кабель можно воспользоваться штрабой в стене. Этот способ пыльный и трудозатратный. Подойдет и кабельный канал. Однако его внешний вид не каждому по душе. И последний вариант — плинтус с каналом. Если таковой имеется в тамбуре.
Подключение к электропитанию
Подключение осуществляется со снятием напряжения. Большинство звонков работает от 220 В. Имеются модели, которые достаточно вставить в розетку. Для других необходимо тянуть отдельные провода. Независимо от способа подключения, звонок нужно питать через автоматический выключатель. Этот прибор защитит линию от коротких замыканий.
Отдельно отмечаются электрические звонки, питаемые через трансформатор. Он представляет собой компактный адаптер питания, вставляемый в розетку. От трансформатора идет пара тонких проводов с низким напряжением. Подобное подключение повышает безопасность звонка.
Модель с адаптером питания
Проверка звонка
Когда монтажные работы выполнены, можно подать напряжение и провести испытания. После включения необходимо проконтролировать, не пошел ли из блока динамика дым. Такое возможно в случае бракованного устройства.
Последний этап — проверка кнопки. Нужно выйти в подъезд и нажать на кнопку звонка. В ответ из квартиры вы услышите мелодию.
Перед тем как подключить дверной звонок, необходимо выбрать его тип — проводной или беспроводной. Проводные модели не требуют периодической замены батареек. Их достаточно 1 раз подключить и пользоваться годами. Но для установки проводных звонков необходимо прокладывать новый кабель.
Беспроводные модели проще в установке. Однако менять элемент питания придется каждые несколько месяцев. Это дискомфортнее, чем кажется. Будут случаи, когда гости не смогут дозвониться в дверь. Но если главный критерий — простота монтажа, то лучше выбрать беспроводной вариант.
Устройство дверного звонка электронного типа
Все электронные дверные звонки состоят из нескольких частей: внешней и внутренней. Внешняя часть электрозвонка представлена нажимным механизмом (кнопкой), размещенным за пределами жилища. Внутренняя часть представляет собой приемник с транслятором звукового сигнала. Связь между блоками электрозвонка выполняется через провода.
Устройство дверного звонка электронного типа
Дверные звонки могут быть с одним или несколькими приемниками, расположенными в разных комнатах квартиры или дома. Нередко дополнительные приемники размещают в пристройках (летних кухнях, гаражах). Такое решение повышает эффективность звонка, позволяя слышать его сигнал, находясь вдали от входной двери. Кроме того, существуют и звонки с несколькими кнопками. Отдельно выделяют звонки для животных. На таких звонках сигнал на приемник подается с ключа, расположенного на ошейнике животного, и повторяется до тех пор, пока хозяин не откроет дверь. Радиус действия такого звонка, как правило, составляет не более 95 м.
Как выбрать беспроводной звонок?
Помимо дизайна и стоимости существует множество нюансов, влияющих на работу этого электронного изделия. Рассмотрим важнейшие критерии выбора беспроводного звонка:
Беспроводной звонок в квартиру, кнопка которого расположена в паре метров от приемника, сработает в любом случае
На дачном участке желательно использовать приборы с дальностью действия от 50-100 м.
Наличие дополнительных гаджетов (камеры, датчиков движения) существенно расширяет функциональность.
Чем мощнее прибор, тем чаще придется менять батарейки.
Желательно наличие кнопок для настройки силы звука и смены мелодии.
Качество корпуса крайне важно при наружной установки кнопки звонка.
Класс влагозащиты – IP44 или выше.
Дизайн корпуса.
Вид крепежа – наклейка упрощает установку, не требуется сверлить установочные отверстия, но соединение на шурупах намного надежнее.
Проверенная компания-производитель.
Наличие гарантии.
Рейтинг беспроводных звонков
Расширяется постепенно ассортимент данных устройств, улучшается дизайн, увеличивается список дополнительных опций. Изучение краткого рейтинга популярных моделей звонков поможет определиться с оптимальным выбором:
- Мелодика С 502 – дальность без препятствий 150 м, 20 мелодий, световая индикация, 3 уровня громкости.
Беспроводной звонок Evology QH-860A – дальность связи до 100 м, 36 мелодий, регулировка громкости.
Garin Ella – влагозащитный корпус, 36 мелодий, радиус сигнала 100 м, годовая гарантия.
ЭРА С108 – световая индикация, 30 мелодий, радиус 100 м, регулятор громкости, защита от брызг.
REXANT 46-0215 – беспроводной звонок с датчиком движения, автономность до полугода, 12 мелодий, дистанция детекции 5-10 м.
Ring Video – ИК-подсветка, подключение сети Ethernet для отслеживания онлайн, HD-камера с обзором 160º.

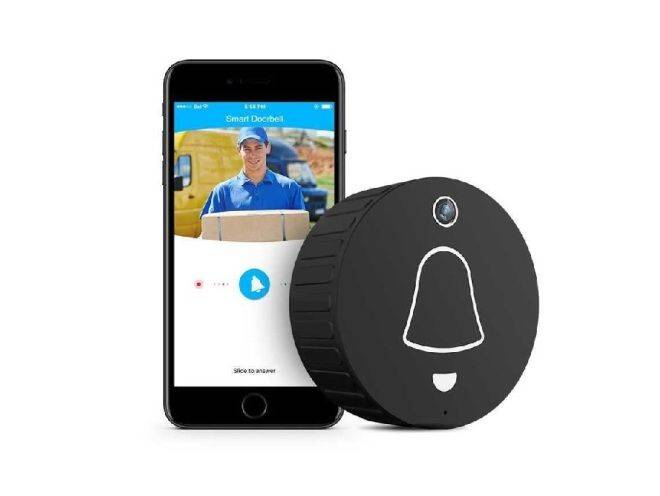

iVUE Clever Dog Wired Doorbell – поддержка Wi-Fi, передача сигнала на смартфоны, угол обзора камеры 165º, ИК-подсветка, SD-карта 128 Гб, режим голосового сообщения.
Электронный дверной звонок своими руками
Электронные звонки бывают двух исполнений: проводные и беспроводные. В проводных звонках кнопка и источник звука соединяются проводами. В беспроводных, эта связь осуществляется с помощью радиосигнала. Домашние мастера самостоятельно разработали схемы и осуществили на практике электронные звонки обоих исполнений.
Проводные
Разработано большое количество схем, где используются доступные элементы (резисторы, конденсаторы, транзисторы, трансформаторы со старых электрических устройств). По функциональному назначению это могут быть простые электронные звонки, сенсорный квартирный звонок, музыкальный звонок и много других видов.
Как простейший вариант проводного электронного звонка предлагается следующая схема на транзисторах:
Небольшой динамик в зависимости от величины источника питания обеспечит достаточно громкий звук звонка. Визуально схема выглядит так:
Беспроводные
Приемник и передатчик — составляющие беспроводного звонка. Простые схемы этих электронных устройств выглядят следующим образом.
Схема передатчика:
Вместо антенны высокочастотный сигнал на приемник здесь передают соединенные параллельно два контура.
Схемы приемников:
Сигнал поступает на приемный детектор, усиливается и направляется на звуковой чип, формирующий сигнал, который услышит человек.

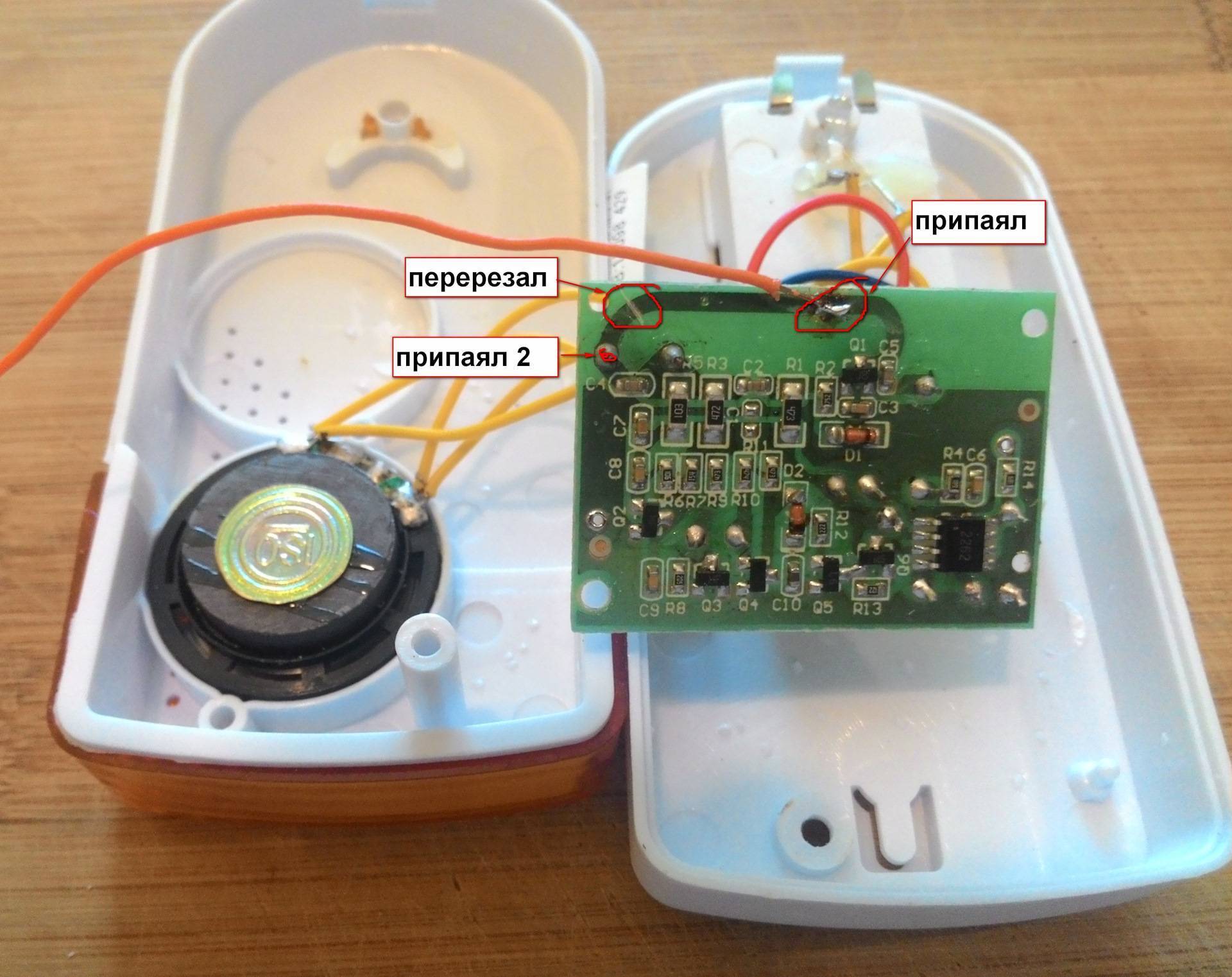

Опытные домашние мастера, со знаниями в электронике, смогут соединить во едино все элементы схем, которые имеются в специализированных магазинах.
Таким образом можно самому и с минимальными затратами звонок, который будет не только оповещать вас о гостях, но и радовать своей мелодией обитателей квартиры.
Особенности моделей и специфика монтажа
Материал изготовления каркаса: металл vs дерево
Как и обычную крышу дома, козырек можно сооружать на деревянной или металлической основе
Больше того, для такого важного, но мелкого элемента сегодня в ход идет даже пластик! И однозначно сказать, что из этого всего лучше, нельзя. Посмотрите на плюсы и минусы, и сделайте свой выбор самостоятельно
Прочное деревянное основание
Вооружившись буквально несколькими ровными брусками, вы сможете самостоятельно сделать добротный козырек. Дерево хорошо тем, что позволяет выкрашивать каркас в любой цвет, украшать резьбой, подтачивать и подпиливать до нужной придуманной формы.
Благодаря поддатливости древесины, из нее получаются крыши козырька самых разных форм. Например, одна из самых красивых – вальмовая:
Но самый простой вариант – это плоская крыша с прямыми краями. Благодаря такому минимальному углу она не будет мешать ни карнизу, ни окнам, особенно, если козырек над входом расположен к ним достаточно близко. Причем плоская крыша козырька смотрится органично на фоне даже крутых скатов дома.
Стальные арочные и скатные крыши
В общей сложности металлические козырьки бывают прямолинейными, криволинейными, в виде овала, полусферы, многоуровневыми или одно- и двухскатными.
Так, если у вас есть трубогиб, то вполне реально самостоятельно соорудить прочный козырек:
Чтобы самостоятельно изготовить красивый металлический козырек, вам понадобятся такие инструменты, как болгарка, дрель и сварочный аппарат. Подумайте, какой будет удобная высота, ширина и размеры козырька. Потом рассчитайте угол крыши для выбранной вами формы. Проект такого изделия можно присмотреть у нас на сайте или же придумать самостоятельно. Ведь козырек — это такой элемент, с которым можно вволю экспериментировать, и при этом для него сохраняются все те же принципы устройства, как или для обычной крыши.
Далее, среди металлопроката выбирайте профиль с меньшим сечением, чтобы его можно было при необходимости согнуть. Только учитывайте минусы в работе с металлом.
Во-первых, такую конструкцию сложно собрать без специальных инструментов. Также вам понадобится помощь в проведении сварочных работ, если у вас нет опыта, да и у такого изделия вряд ли будет хоть какая-то оригинальность. Все сварные швы, к сожалению, будут видны.
К счастью, в изготовлении каркаса козырька можно комбинировать металл и дерево, и все сварные швы спрячутся за обшивкой:
Изысканные кованные изделия
Не можем не отметить отдельно козырьки из витого металла. В отличие от простого металлического мини-навеса, кованые получаются изысканными, фантастической и невообразимой формы. Хотя у них есть и минусы!
Так, кованые изделия обычно обходится дорого, весят больше, чем сварные, и немного усложняют сам процесс монтажа
Также важно учитывать, что изготовление кованого козырька занимает определенное время и придется какое-то время побыть без крыши над входной дверью
Также готовый кованый козырек настолько тяжелый, что вам понадобится помощь, чтобы его закрепить. Для этого сначала сделайте разметку на стене, где будет висеть этот элемент, и просверлите там отверстия. Зафиксируйте козырек на анкерах, а места стыковки кровельного покрытия и самой стены закройте металлической лентой или герметиком.
Зато кованые козырьки над входом замечательно сочетаются с любым видом кровельного покрытия. Готовую конструкцию особенно эффектно украшать фонарями.
К слову, даже самый красивый кованый козырек состоит из отдельных элементов, многие из которых можно попробовать повторить методом холодного изгиба, а затем просто сварить все детали. После того как вы соберете такой каркас, тщательно зачищайте все швы специальной железной щеткой на болгарке. Каркас нужно будет погрунтовать и покрасить из компрессора или кисточкой.
Витиеватые козырьки замечательно сочетаются с экстерьером дома, особенно если еще в рисунок вкладывался какой-то смысл. А чтобы немного сэкономить, вы можете изготавливать для металлического козырька только отдельные кованые элементы, например, по бокам.
Нестандартная комплектация
В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.
Как к одному дверному звонку подключить две кнопки
На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.
Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.
В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.
Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.
как подключить звонок в квартире ил доме с двумя звонками
Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

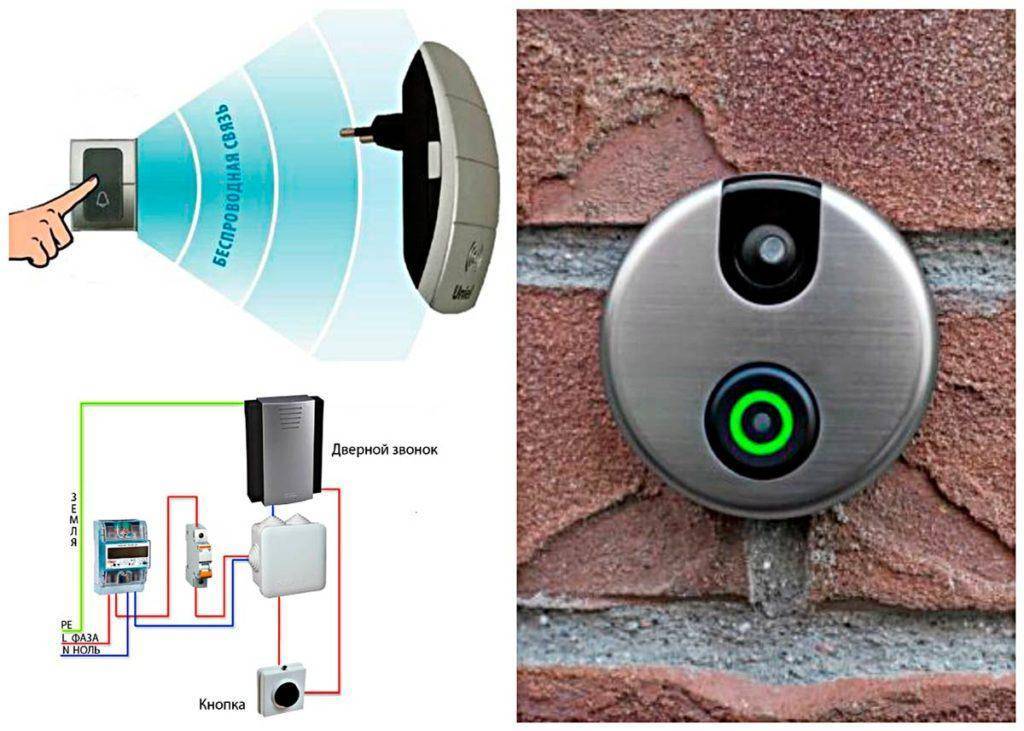

Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.
Установить, подключить или заменить электрический домашний звонок и его кнопку очень просто самостоятельно, не вызывая мастера. Только обязательно перед началом работ отключите автомат или пробки, с которых запитан звонок. И обязательно проверьте отсутствие фазы на всех проводах при помощи индикаторной отвертки по этой инструкции.
Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:
- Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
- Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.
Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.
Нередко и в квартирах лучше использовать беспроводной вариант, например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.
