Печь для гаража из дерева и металла длительного горения своими руками: чертежи и инструменты

Преимущества и недостатки изделия

Печь — буржуйка представляет собой распространённый механизм, который применяют с целью обогрева закрытых пространств. Её ценят за массу положительных качеств и высокие эксплуатационные характеристики.

Они заключаются в следующем:

Универсальность конструкции. Подобные изделия можно выбирать для любых видов помещений. Для получения тепловой энергии можно использовать любой вид сырья. Для этого выбирают опилки, дрова, уголь, щепки, брикеты и торф;
Простой монтаж и устройство. Благодаря этим параметрам удаются создать конструкцию с применением подручных материалов;
Минимальный вес и компактные габариты. Современные модели буржуек позволяют разместить их в любом месте;
Отсутствие фундамента. Для создания данной конструкции не потребуется возведение монолитной основы, снижающей возможность перемещения печи в любую точку пространства;
Не требуется дополнительного обустройства площадки. Чтобы установить буржуйку в любой точке помещения необходимо осмотреть территорию на наличие огнеопасных веществ и материалов. Не следует размещать её рядом с пластиковыми и деревянными поверхностями, что увеличивает риск самопроизвольного возгорания;
Простой монтаж дымохода. Установить дымоход сможет новичок и профессиональный мастер. Для этих целей используют металлическую трубу, диаметр которой должен соответствовать отверстию, присутствующему в верхней части отопительной конструкции.

Однако при выборе такого устройства необходимо учитывать ее весомые недостатки. Они заключаются в следующем:

Наличие дополнительной защиты от выпадающих углей в момент горения дров, торфа

Дело в том, что дверца не плотно прилегает к поверхности металлического каркаса, что увеличивает риск возгорания близлежащей территории;
При эксплуатации важно соблюдать правила безопасности. Металлический корпус при нагревании может стать причиной серьёзных ожогов;
Большой расход топлива

Чтобы достичь оптимальной температуры в закрытом пространстве может потребоваться в среднем от 20 до 35 кг твёрдого топлива. В отличие от монолитной печи, буржуйка быстро отдаёт тепло, а её металлические стенки имеют разную скорость остывания в зависимости от температуры воздуха.

Сборка

Сделав заготовки, приступаем к сварке и сборке печки.

Элемент днища кладём на горизонтальную поверхность и ставим у её края боковую стенку. Проверяем угольником прямой угол между ними, привариваем на точечные прихваты с шагом 10 см. Убеждаемся, что у нас получился прямой угол, затем провариваем стык. Аналогично поступаем со второй стенкой.
Отрезаем два куска уголка: их длина совпадает с размером печки. Ставим метки изнутри на стенках, где будет располагаться колосниковая решётка, и привариваем по ним уголки (полками вниз). Стык уголка и стенки провариваем с двух сторон.
Придаём конструкции жёсткость и соответствие нужной геометрии: закрепляем заднюю стенку. Здесь всё просто: приставляем её к торцам боковин и прихватываем изнутри без полной проварки стыка; если вдруг что-то пойдёт не так, мы подрежем болгаркой прихватки и отсоединим деталь для корректировки конструкции.
Устанавливаем зеркало и перегородку, образующие верхнюю камеру. Но перед этим приварим крепления для них. Отрезаем 8 кусков арматуры длиной 5 см и диаметром 8–10 см. Делаем метки по высоте канала (смотрите в чертёж) и привариваем, как показано на рисунке. Жёсткое крепление перегородок недопустимо: из-за высокой температуры в этой части буржуйки они со временем придут в негодность и потребуют замены.
Приступим к изготовлению колосниковой решётки. Арматуру диаметром 8–10 см нарезаем на 25 полос (их длина меньше ширины печи на 2 см), этим мы обеспечим запас хода, и решётка будет становиться на своё место свободно. Вырезаем две полоски из листовой стали (ширина совпадает с шириной уголка). Размещаем их на первом и последнем кусках арматуры по краям и прихватываем сваркой. Аналогичные действия совершаем с остальными кусками арматуры. Переворачиваем решётку и провариваем стыки с обратной стороны.
В вырезанной по размерам крышке делаем отверстие и ставим гильзу для подсоединения дымохода. Легче всего отверстие прорезать пропановым резаком, но если таковой отсутствует, то можно прожечь по контуру дуговой сваркой на повышенном токе. Для гильзы нужен отрезок трубы диаметром 10 см и высотой 20 см. Привариваем её.
Перед креплением крышки провариваем прихваченные стыки на задней стенке, так как после установки это будет непросто. Теперь смело привариваем крышку к боковинам и задней стенке.
Ставим готовую колосниковую решётку на место.
Установка лицевой части. Сначала вырежем верхнюю панель по размерам из чертежа и просверлим 5 отверстий в шахматном порядке для забора вторичного воздуха (сверлом 5–6 мм). Прихватываем панель сваркой в нескольких точках по верхней части и бокам корпуса, она при этом должна слегка прикрывать торец зеркала. Как только проверили геометрию и размеры, провариваем стыки.
Следующий этап — нижняя панель, закрывающая зольник, с дверцей поддувала. Сначала вырезаем саму панель и прямоугольный проём под дверку. Размеры высоты указаны на чертеже, ширину отмеряем по конструкции будущей печки, так как она может отличаться от приведённых на бумаге. Оптимальный вариант — 1/2 от ширины печи. Дверца вырезается по проёму.
В самой дверке сверлим отверстие под болтовое соединение запирающей лямки (это стальная полоска шириной 2–3 см и длиной 10–12 см, с загнутым концом в 2–3 см). Завес делается из куска трубы и стальной пластины. Дверка надевается трубкой на пруток, приваренный к корпусу слева от проёма. Для запирания справа на корпусе приваривается кусок уголка или изогнутая полоска.
Дверца топки (центральная часть печи) и завесы делаются аналогично нижней, исключение только составит то, что не придётся вырезать проём под неё в цельном листе: делать будем из полос шириной 4–5 см. Крепятся они сваркой к торцам боковых стенок, к верхней и нижней лицевым панелям.
Печь готова, надо её поставить на ноги. Для ножек подойдёт труба диаметром 15–20 мм. Нарезаем её на 4 части длиной 20 см. Чтобы печь своим весом не продавливала напольное покрытие, к трубкам привариваем пятаки из листовой стали 5×5 см. Можно этого не делать, если буржуйка будет стоять в гараже или подсобном помещении, но с пятачками она станет устойчивее. Осталось приварить ножки к днищу по углам, отступая от краёв 3–5 см (в зависимости от габаритов печи).
Для улучшения внешнего вида агрегат покрывается термостойкой краской. Дымоход стоит делать разборным: с хомутными соединениями для удобства чистки. Конструкция дымохода зависит от места установки печи, чтобы вывести его наружу.

Устанавливая печь в гараже, важно заранее продумать дополнительные меры безопасности нахождения печи рядом с автомобилем и способы удержания тепла во время работы печи

Нюансы использования пропана

При использовании в качестве топлива пропана необходимо учитывать такие требования по безопасной эксплуатации:

Запрещено подвергать резервуар с газом механическому воздействию. Пропан внутри баллона находится под давлением, поэтому любые повреждения могут нарушить герметичность емкости и привести к взрыву горючего. При перемещении резервуара нужно следить за его целостностью.
Нельзя ставить баллон в местах с высокой температурой или открытым огнем. Тепловое воздействие провоцирует внутреннее расширение газа и повышение давления на стенки емкости. Если оно достигнет критической отметки, газ может выйти наружу. Малейшая искра приведет к его взрыву.
Следует регулярно оценивать баллон на предмет повреждений и утечек. При частом использовании пропана резервуар может разгерметизироваться. Поэтому плановая проверка его целостности — обязательное условие безопасной эксплуатации.

Типы печей

Учитывая специфичность отопительной гаражной системы, к ней имеется ряд характеристик, которым она должна соответствовать:

быть маленького размера;
позволять использование твёрдых и жидких фракций топлива;
высокая скорость разогрева;
способность поддержки температуры высокого уровня длительное время;
простота конструкции;
бюджетная стоимость;
быть удобной для эксплуатации;
легкость в обслуживании.

Исходя из таких критериев соответствия печи для гаража, разделяют их на несколько видов. В основе классификации лежит тип топлива:

Газовое отопление. Удобно в тех случаях, где в близлежащем нахождении имеется центральное газовое отопление. Цена у такой системы приемлема, однако есть опасность взрыва.
Печь, отапливаемая твёрдым топливом. Затратам на устройство и отопление невысоки, тепловой эффект дает хороший. Удобна и проста в использовании.
Электрическая печь. По качеству обогрева к такой печи вопросов не возникнет, однако стоимость тепла в гараже обойдётся не дёшево.

Самым оптимальным вариантом, пользующимся популярностью является печь, отапливаемая дровами. Такую печь можно приобрести в магазине, а можно сконструировать самостоятельно.

Технические требования

В любом деле, а тем более в таком как модернизация гаража тепловым оборудованием, важна безопасность и надёжность. Для того, чтобы ни о чём не беспокоиться после установки печи, нужно изначально знать, какие нюансы учесть при её установке, касаемо самого помещения:

Должно быть пространство в месте, противоположном от двери, где нужно установить печь. Размер его должен быть на полметра больше в каждую из сторон от печи, для избегания воспламенения рядом находящихся объектов.
Обязательно в помещении должна присутствовать система вентиляции, хотя бы естественного типа.

Вблизи от печи не располагать никаких вещей, особенно те, которые легко воспламеняются и следить за тем, чтобы при перемещении по гаражу не получить ожоги из-за близкого контакта с нагревательным приспособлением.

Каким бы не логичным казалось наличие вентиляции в гараже с системой отопления, она нужна в обязательном порядке. Причины для этого следующие:

для автомобиля категорически вредно накопление влаги и конденсата, что подразумевают сами по себе условия любого гаража, тем более в котором присутствует отопление. По этой причине вентиляция необходима, она сможет потоком поступившего воздуха забрать лишнюю влагу и вывести из помещения;
накопление токсических и опасных для организма веществ также подразумевают действия, которые обычно в гаражном помещении. Вентилируемое помещение исключит возможность токсического отравления организма, даже при очень длительном нахождении в гараже.

Как сделать дровяную буржуйку

При изготовлении буржуйки в гараж на дровах своими руками рекомендовано установить на нее дверцу, для регулярной прочистки от золы. Также приоткрывание ее на определенную ширину, позволяет регулировать интенсивность, с которой горят дрова за счет изменения количества подаваемого в камеру воздуха.

Особенности производства классической печки

Классическая печь изготавливается из листового металла. Также нужны, элементы арматуры, трубы, уголки, сварочная аппаратура и для резки металла.

Как сварить такую буржуйку:

Вырезать металлические детали: будущее дно, боковые стенки (длинная сторона равна длине дна, короткая – высоте изделия), задняя, передняя стенки (одна сторона которых равна ширине дна, вторая – высоте изделия). Предварительно создать своими руками чертежи печи буржуйки:

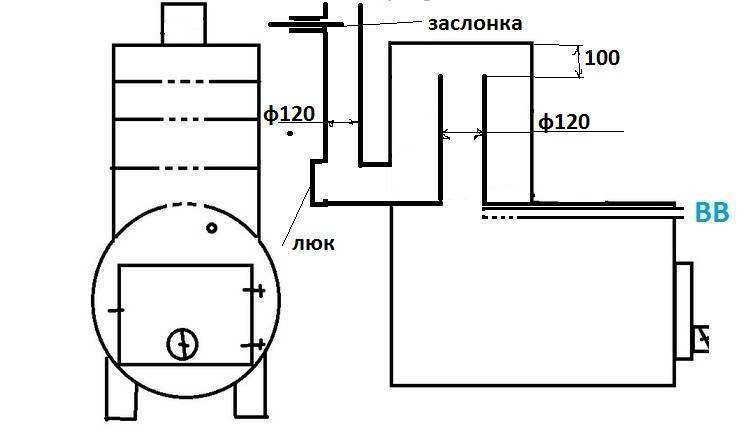

Фото 1. Чертеж буржуйки для гаража.

К стенкам: задней, боковым приварить уголки (для установки будущего колосника).

Фото 2. Чертежи своими руками самой эффективной буржуйки.

Необходимо создать пару дверок (для зольника, топки) с петлями.
В верхней детали прорезать отверстие диаметра трубы. Установить ее и гильзу.

Определяем диаметр дымоходной трубы

Этот параметр важен для определения тяги. При установке покупного изделия этот параметр можно найти в паспорте агрегата. Его также можно узнать, изучив нормативные документы о соответствии минимальных сечений и мощностей печи.

Существует 2 метода расчета:

Точный. Учитывает среднюю скорость (обычно 2 м/с) и температуру (около 160 градусов) передвигающихся газов; влажность и массу дров, прогорающих в топке за час В (обычно равна 5кгч).

Формула расчета:

V исх. =(B*V*(1+t/273))/3600, единицы измерения — м3/сек.

Влажность и температуру газов можно найти в таблице:

Топливо	V прогоревших продуктов, при нормальном атмосферном давлении и температуре 0 градусов Цельсия.	Температура газовых отходов, градусы Цельсия.
Каменный уголь.	17	120
Дрова, влажные на четверть.	10	160
Брикеты.	11	160
Уголь бурый.	12	140
Кусковой торф.	10	150

V камеры сгорания (единица измерения – литр)/ диаметр отверстия трубы (миллиметры)=1/2,7

Допустим, V равен 50 литрам, тогда значение диаметра трубы дымоходной будет 2,7 х 50 = 135 мм.

Буржуйка из бидона

Сырье и инструментарий:

Бидон молочный.
Проволока или арматура.
Сварка, инструменты.
Труба.

Бидон для молока изначально воздухонепроницаем, поэтому буржуйку можно изготовить за пару часов, это объясняет второе место по популярности данной методики среди способов изготовления буржуек.

Порядок создания для дачи печки буржуйки:

Сформировать поддувало: для этого при помощи зубила пробить заготовку или создать щель у горловины бидона серповидной формы.
Прорезать отверстие патрубка в области дна, в него затем вставить дымовую трубу, гильзу.
Из арматуры сварить колосник, постараться поместить его в заготовку без прорезания отверстий дополнительно. Для этого арматуру сгибают (если такое возможно) помещают внутрь конструкции, а затем разгибают.

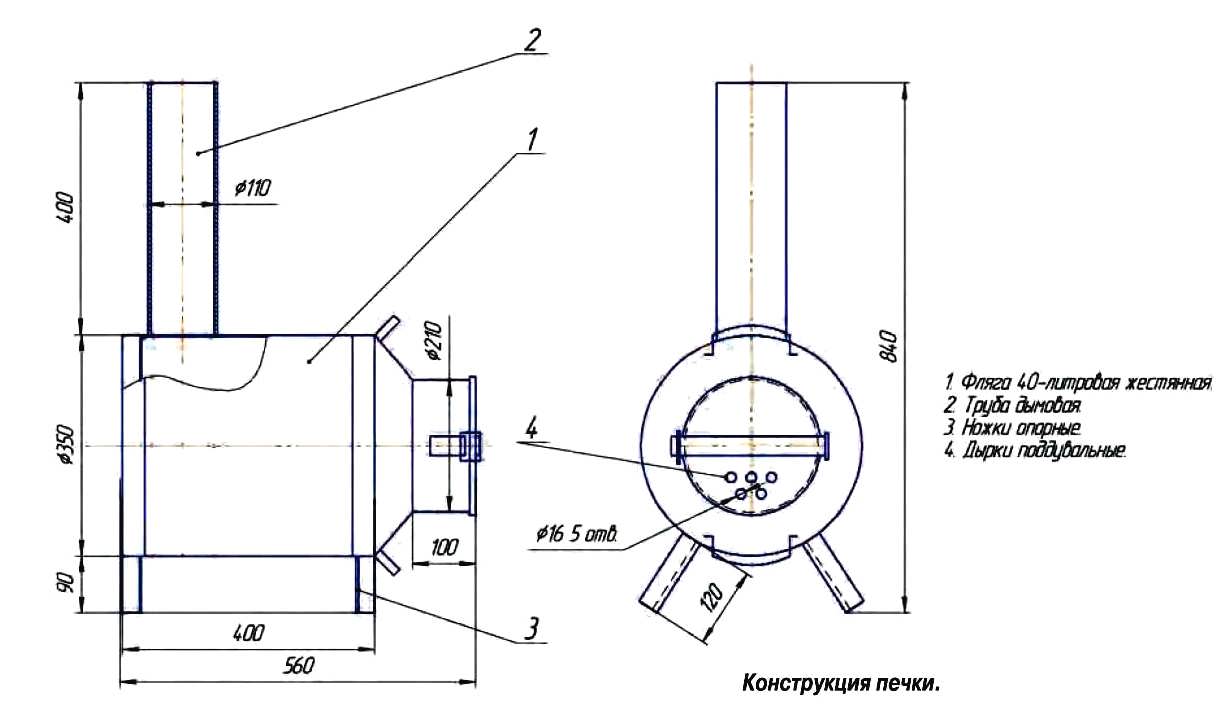

Буржуйку сделать по чертежу.
Готовую буржуйку установить на ножки или на кирпичную основу.
Снаружи можно прикрепить отражатель для тепла и ручки, в итоге буржуйка будет с высоким кпд.

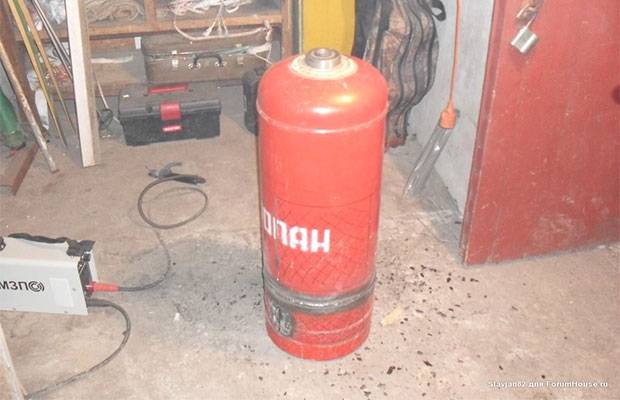

Изготовление буржуйку из газового баллона

Газовый баллон герметичен и этим способен обеспечить безопасность эксплуатации готового изделия.

Что нужно взять:

Баллон без газа.
Лист металлический 4 мм.
Труба (диаметр подходящий к объему баллона).
Арматура.
Дверцы, уголки.
Сварочное оборудование, болгарка.

Порядок резки и варки печи буржуйки своими руками:

Верхний обод баллона и кран сбить.
Проделать просвет под поддувало внизу баллона.
Приварить патрубок к дну, вставить гильзу, надеть трубу.
Сделать колосник, используя арматуру.
Приварить опору или поместить на кирпичную основу.

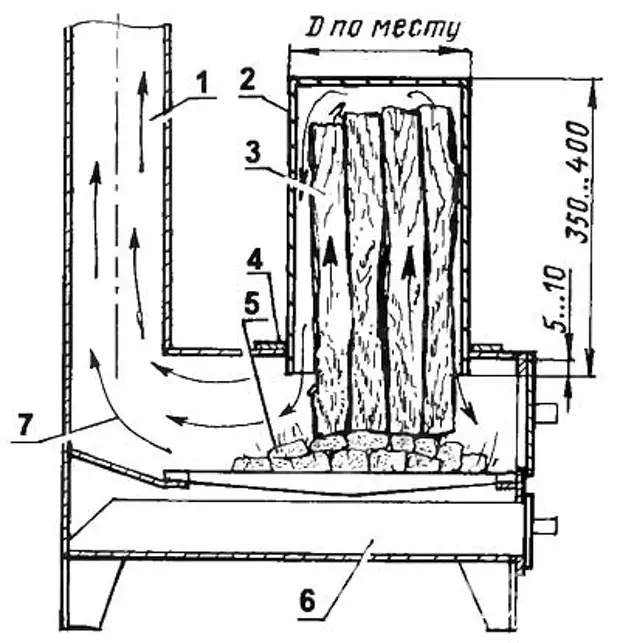

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

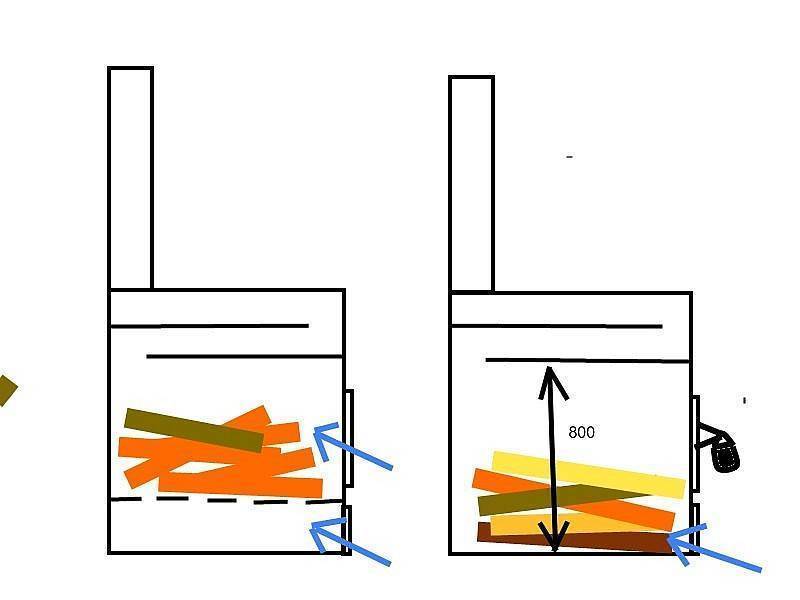

Принцип работы буржуйки такой же, как у классической печи:

воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
образующееся тепло нагревает стенки;
продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

шум;
при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
необходимость частой очистки камеры сгорания и дымоотводной трубы;
трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

КПД низкий, так как значительная часть тепла вылетает в трубу;
необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
затраты времени на подготовку топлива;
малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Технология эксплуатации

Во время пользования буржуйкой следует соблюдать важные правила:

соблюдают безопасное расстояние между печкой и стенами;
дымоход выводить нужно только на улицу;
место, где труба выходит наружу, замазывают растворами;
рядом с прибором рекомендовано поставить ящик с песком и повесить огнетушитель.

Эти рекомендации позволят увеличить срок службы печки и повысить безопасность.

Безопасная установка отопительного прибора

Крайне важно руководствоваться правилами пожарной безопасности при установке буржуйки. Лучшим местом является дальний угол помещения, противоположный воротам. Дымоход выводят только на улицу

Дымоход выводят только на улицу.

Если стены гаража сделаны из дерева, то печку устанавливают на некотором расстоянии. Саму стену вблизи прибора покрывают металлическим листом или бетонируют. Правильно будет у основания печки прикрепить металлический лист.

Заготовка отопительного материала

Популярным топливом для буржуйки являются дрова. Их нужно хорошенько просушить и распилить. Размер дров должен быть приблизительно 25 см. Хранят дрова в сухом, проветриваемом помещении, защищенном от осадков. Хорошо прогревает помещение дуб, береза, яблоня, вишня. Не стоит использовать ель, сосну. Они дают мало тепла и образуют во время сгорания много сажи.

Чистка печи

Печь следует периодически чистить, чтобы в дымоходе не скапливалась грязь и сажа. Для работ приобретают специальный ершик для дымоходов. Но можно приспособление сделать самостоятельно. На конце палки закрепляют щетку с жесткими щетинами:

Перед началом работы прикрывают ветошью отверстие в топку.
Первоначально делают несколько движений в дымоходе.
Затем достают весь накопившийся мусор.

Все действия проводят аккуратно, чтобы не повредить поверхность конструкции.

Преимущества и недостатки

Самодельные печи для гаража обладают как достоинствами, так и недостатками. К положительным свойствам относят:

Экономичность и совместимость с разными типами топлива. В буржуйку загружают дрова, уголь, торф и брикет.
Простоту изготовления своими руками и невысокую стоимость.
Компактность. За счет небольших размеров печь можно ставить в малогабаритных постройках.
Отсутствие больших затрат на обслуживание.
Возможность монтажа без обустройства основания и капитального дымохода.
Функциональность. Опционально буржуйку комплектуют варочной поверхностью, что расширяет сферу ее применения и позволяет использовать для приготовления пищи.
Быстрый розжиг и равномерное распределение тепловой энергии.

Буржуйка имеет массу плюсов, самым главным из них является экономичность. Из недостатков подобных печей выделяют:

Необходимость организации вентиляционной системы и вытяжки в обогреваемом помещении.
Потребность в периодическом очищении дымоходной трубы от сажи. Если печь используется каждый день, дымоход придется чистить не реже 1 раза в 7 дней. В противном случае сажа будет ухудшать тягу и может воспламениться.
Повышенный расход топлива из-за неспособности аккумулировать тепловую энергию. Металлические поверхности подвергаются быстрому нагреву, однако они так же быстро теряют тепло. Поэтому окружающий воздух может нагреваться только при сгорании топлива.
Быстрое остывание стенок буржуйки и труб. Из-за этой особенности у хозяев дома должен быть свободный доступ к запасам топлива.

Чтобы снизить затраты на топливо, потребители применяют специфические конструкции, где выходной патрубок устанавливается на крышке, а продукты сгорания перемещаются в трубу вывода только после отдачи тепла.

Рекомендуем к прочтению Как сваривать трубы отопления электросваркой

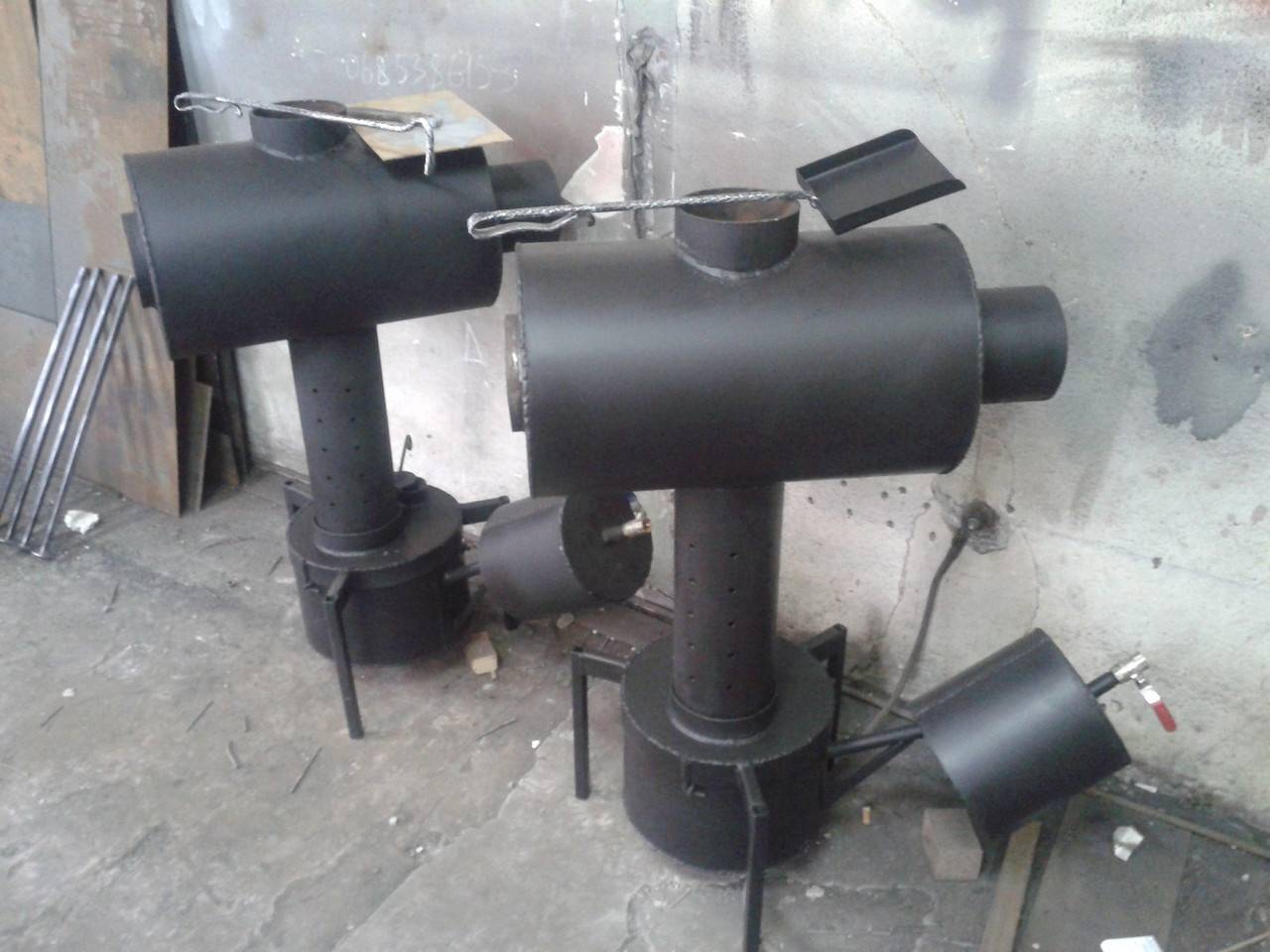

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

предельная масса – 30 кг;
вместительность – до 12 л;
стандартный размер – 70x50x30 см;
средний расход топлива – 1 л/час;
диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

труба из стали;
две металлические емкости;
стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

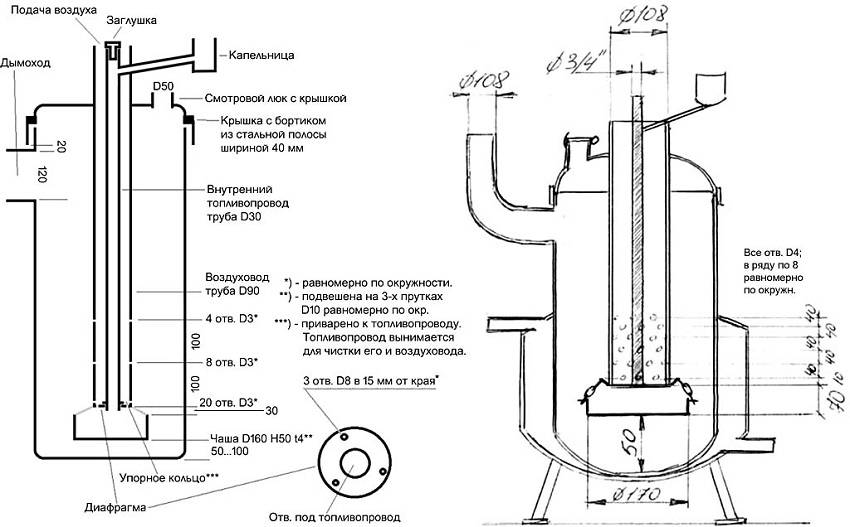

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
Приваривание патрубка на верхней емкости.
Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

очень длинный дымоход, который должен быть не менее 4 метров в высоту;
требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

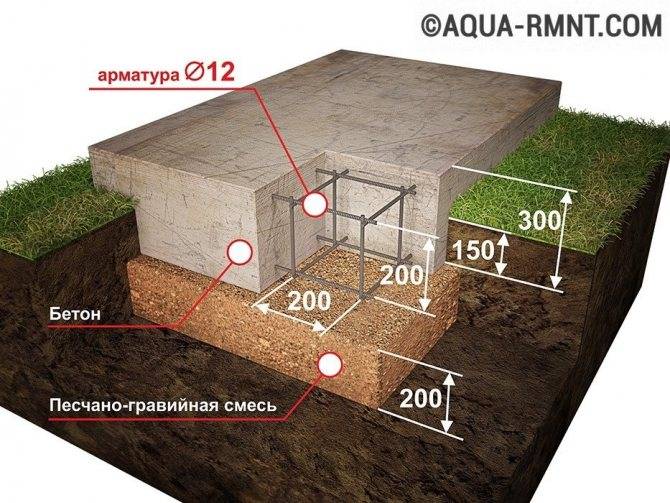

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Приступаем к изготовлению – что понадобится

Для изготовления самодельной печи требуется подобрать удобное место. Это должно быть помещение с подключенным электричеством, достаточной площадью. Теперь о материалах. Легче для печи с долгим горением применить стальную бочку на 200 л. Впрочем, объем не имеет принципиального значения, от него просто будет зависеть теплоотдача устройства. Используют газовые баллоны и даже огнетушители.

Печь можно сделать из старого газового баллона

Но, опять же, объем заготовки: из баллона на 27 л можно изготовить печь для обогрева бани, из меньшего или огнетушителя – для крохотного помещения. Имеет значение толщина металла: чем толще, тем дольше прослужит печь. Если ничего подходящего нет, используем толстостенную трубу, листы стали. Металл не должен иметь повреждений и ржавчины. Из других материалов потребуются:

материал для ножек, если печь круглой формы (трубы, угольник, арматура);
листовая сталь 5-миллиметровой толщины по размерам торцевой стороны изделия;
герметичная дверца или материал для нее;
100-миллиметровая труба на 15 см длиннее устройства;
5 м трубы 150 мм для отвода дыма.

Необходимы измерительные приспособления: рулетка, отвес, уровень, а также молоток, киянка, мастерок.

Заключение

Металлическая печь для гаража своими руками является отличным и экономным вариантам для автовладельцев. Материал для ее изготовления можно достать буквально «под ногами». В ход пойдут старые баллоны, колесные диски, трубы, листы железа. Но чтобы такая печь прослужила владельцу долгие годы, необходимо брать только качественный и толстый металл.

Любые заводские или самодельные печи требуют обязательного соблюдения правил техники безопасности при работе с ними

Обязательно нужно помнить, что оксид углерода – опасный и незаметный убийца, поэтому вопросам вентиляции и герметизации сварных швов при использовании таких устройств, следует уделять повышенное внимание. При работе по созданию собственной печи необходимо пользоваться средствами индивидуальной защиты, а также производить пробный розжиг печки только на открытом воздухе
