Буржуйка для гаража своими руками: выбор конструкции, порядок сборки

О кирпичных гаражных печах

Второй вывод из вышеизложенного – кирпичная печь для обогрева гаража подходит плохо:

Теплоотдача кирпичных печей около 0,5 кВт с 1 кв. м их поверхности. Если подсчитать, какого размера печка нужна в гараж, то выйдет, что стоять там будет только она, а машину придется оставить снаружи.
Кирпичной печи для долгой жизни тоже нужен комфорт: ровный микроклимат в помещении и влажность в пределах санитарных норм. В гараже глиняный кладочный раствор скоро раскиснет и печь «поплывет»: глиняный раствор не схватывается, как цемент, но высыхает, а необожженная глина гигроскопична.
Конвекция от кирпичной печи довольно вялая. Ни о какой теплой шапке не может быть и речи; нагретый воздух отойдет к стенам и остынет, опускаясь вдоль них, прежде чем хоть что-то обогреет.
Кирпичная печь долго, 1-1,5 часа, прогревается. Частнику придется протапливать ее загодя (а если в гараж понадобилось зайти внезапно?), а в производственном гараже производительности труда в начале смены не жди. Да и потом, скорее всего, тоже. Доплачивать кому-либо за обязанности истопника – лишний расход, без которого можно обойтись, если печь прогревается быстро.

Тем не менее, кирпич для полноценного обогрева гаража нужен. Как дополнительный теплоаккумулятор, о чем будет сказано далее.

Специфики: преимущества, и недостатки

К хорошим качествам самодельной печки, сделанной из бочки, в большинстве случаев относят:

быстрое нагревание при затрате небольшого количества топлива;
простота и доступность;
возможность выполнить ее собственными руками из любых материалов, даже подручных;
неприхотливость во время выбора топлива (дрова, отработка, соляра, уголь, торф и т. д. );
порой для лучшего нагрева и теплопередачи на печи устанавливают необыкновенный «лабиринт» из металлических листов.

Достаточно верным будет и то заявление, что минусов у печки, сделанной из бочки, пожалуй, больше, чем положительных качеств:

большие потери тепла и, как последствие, значительные расходы топлива при долгом применении;
если буржуйку делать из обыкновенной бочки, то необходимо готовым быть к тому, что она отслужит сравнительно недолго из-за несущественной толщины стенок – они быстренько прогорят;
плохая возможность температурные регулировки;
если буржуйка сделана в горизонтальном варианте, она занимает довольно приличное пространство в маленьком пространстве бокса;
вертикальная ориентация печи даст выигрыш в применении пространства, но стены будут прогорать быстрее, чем у в горизонтальном положении размещенной буржуйки;
из-за причины прогорания стенок печь может быть пожароопасна и попросит пристального внимания при протапливании;
подобной печи необходим большой дымотвод высотой более четырех метров, который понадобится постоянно очищать.

От множества данных недостатков можно избавиться, если сделать корпус буржуйки из баллона с газом. У него толстые теплоемкие стальные стены, которые отлично свариваются.

Подготовка старого баллона к сварке особенно важна из-за причины вероятного наличия в середине взрывоопасных остатков газа, даже в том случае, если горловина снята.

Вариантов подготовки несколько: можно просто заполнить баллон водой и оставить его на продолжительное время или прибавить в воду щелочные вещества для нейтрализации газа. Но самым надежным считается этот метод:

баллон вертикально нужно надежно прикопать для прорезывания отверстия шлифовальной машинкой;
полностью залить его водой, обождать пару часов;
наметить линию отреза;
разрезать угловой шлифмашиной, пока не возникнет сквозное отверстие – наружу начнет попадать вода;
закончить рез и удалить воду – опасность загорания гарантированно ликвидирована.

Печь, работающая на отработанном масле

У вас, наверное, после длительного использования машины, накопилось много непригодного масла. Оно перестанет захламлять ваш гараж и вам не придётся думать, куда его деть с новой печкой на отработанном масле. Вы можете изготовить её самостоятельно, хоть это получится немного сложнее предыдущего вида.

Печь на отработке являет собою Н-образную конструкцию, состоящую из таких элементов:

Топливный бак;
Камера дожигания;
Температурная камера;
Дымоотвод.

Благодаря этой конструкции дизельные печи для гаража лучше отапливают гараж, по сравнению со стандартными буржуйками:

Залитое в бак отработанное масло сгорает, образуя пар;
Далее, пар уходит к камере дожигания, где сгорает при более высокой температуре.

Материалом для изготовления печи служит листовой металл. Чтобы понять, как сварить конструкцию, прочтите инструкцию:

Для создания первого элемента, топливного бака, к ящику из металла приваривают ножки;

Внимание: Масляная печь на трёх ножках более устойчива. Она не будет шататься, даже если одна из ножек получится короче

Это происходит благодаря тому, что три точки всегда лежат на одной плоскости.

Проделайте на баке отверстие для подачи топлива, приварите заслонку для регулирования подачи воздуха;
Приварите трубку с отверстиями диаметром 0,1 см, которая соединит бак с камерой сжигания;
Приварите цилиндрическую камеру сжигания;
Наверху установите дымоотвод.

Невероятно удобным печь на отработанном масле делает возможность использования абсолютно любого масла в качестве топлива. Например: мазут, солярку, нефтяное масло, керосин и другие.

Внимание! Не применяйте такие токсичные вещества, как растворители, бензин или ацетон. Бензин используется только в малых порциях для розжига

Особенности и принцип работы буржуйки

Буржуйку на дровах простой конструкции можно изготовить из листов металла или дисков

Автономные мобильные печи (буржуйки) имеют давнюю историю и широкий спектр применения. Несмотря на развитие технологий и изобретение новых эффективных и компактных отопительных приборов, они не теряют своей актуальности. Работая практически на всех видах топлива, печки не зависят от наличия электричества, воды, газа, времени года и состояния погоды. Несмотря на низкий КПД (до 0,7) изделия зачастую являются единственным средством обогрева небольших помещений, как в черте населенного пункта, так и в полностью безлюдной местности.

Традиционная буржуйка для гаража имеет такое устройство:

корпус;
камера сгорания;
зольник;
дымоход.

Принцип работы изделий прост. В топку загружается твердое топливо, проводится его поджог. Горение поддерживается за счет поступающего через зольник и колосники свежего воздуха. Пепел падает в зольник, дым выходит в трубу, стенки корпуса и дымоход источают жар и нагревают помещение. В процессе работы добавляется новые порции горючего, зола извлекается из лотка и складывается в контейнер для отходов.

Как сделать устройство своими руками

Перед началом возведения выбирают проект печи, определяют материалы, имеющиеся в наличии, и те, что следует докупить, подготавливают инструмент. В дачном домике отводят место для установки отопителя. После предварительных работ приступают к изготовлению.

Выбор проекта, чертежи

Факторы, влияющие на подбор схемы печи-буржуйки:

регион проживания;
площадь и высота потолков дачного дома;
вкусы и предпочтения хозяина дачи.

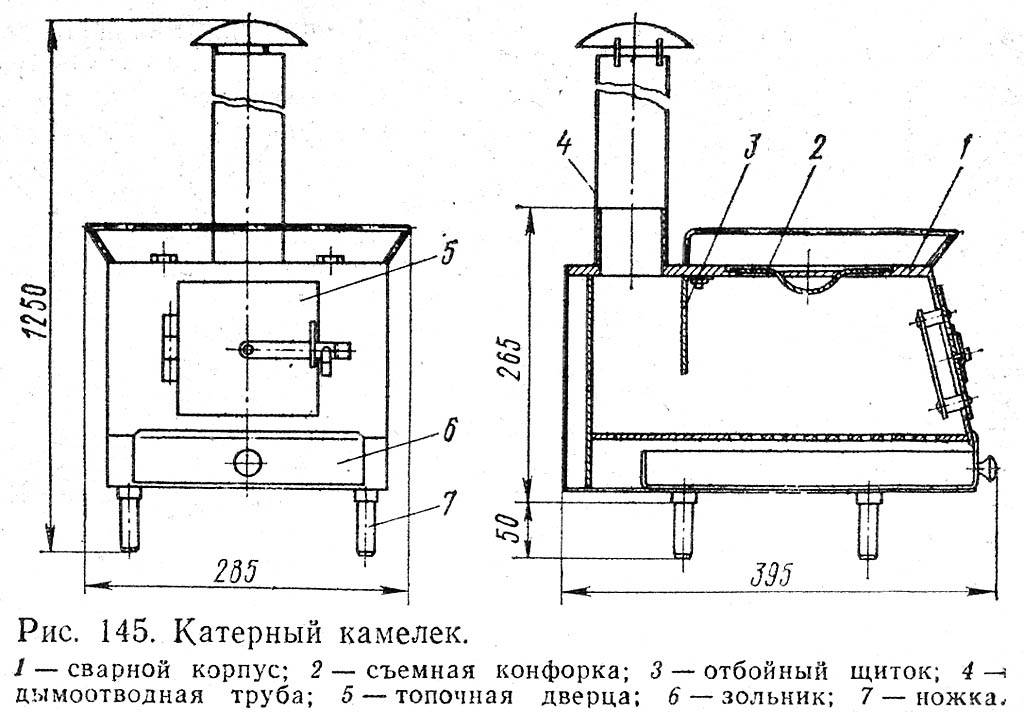

Фото 2. Чертёж однокамерной печки-буржуйки, стрелками показаны части печи. Устройство дополнительно оснащено варочной панелью.

В регионах с низкими зимними температурами выбирают печи буржуйки с большим объёмом топки. В таких районах мастера сооружают и железные печки длительного горения. Если зимняя температура не падает ниже минус 10—15 градусов, небольшой домик можно обогреть и маленькой буржуйкой.

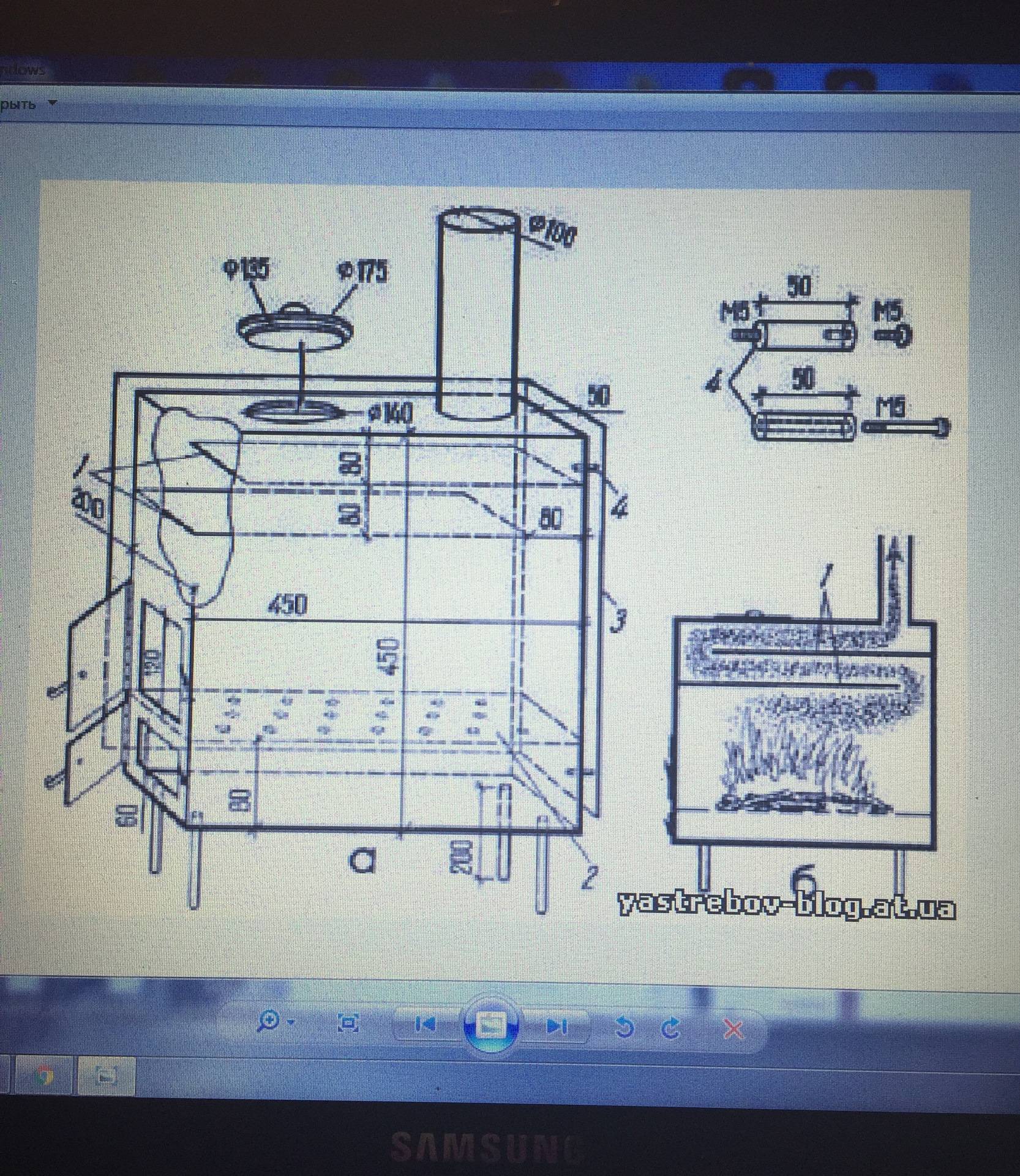

Фото 3. Чертёж печи-буржуйки с указанием размеров устройства и его составных частей.

Мастера нередко производят аккуратные, интересные железные печки, которые становятся украшением интерьера. Печь буржуйку красят, полируют, делают на её поверхности воронение, наносят рисунки и орнамент.

В этом примере выбран проект однокамерной самодельной печи буржуйки, корпус которой изготовлен из газового баллона из-под пропана. Буржуйка предназначена для обогрева дома площадью 40 квадратных метров.

Выбор материалов

Материалы для изготовления печи-буржуйки из баллона доступны и недороги. Большая часть используется вторично. В перечень входят:

старый газовый баллон;
листовая (кровельная) сталь толщиной 3 и более мм;
стальная арматура (пруток) диаметром 8—10 мм;
угловой прокат;
дверца для печи чугунная;
дверца для поддувала чугунная;
труба стальная (диаметр 110 мм).

Створки печи часто вырезают из корпуса баллона.

Для работы понадобится специальное оборудование — сварочный аппарат для дуговой сварки и электроды, плазморез, болгарка и набор дисков для резки стали, газовый ключ для откручивания вентиля. Для разметки контуров деталей и отверстий нужны линейка, металлический карандаш, мел, угольник, рулетка.

Подготовка места для установки

Не рекомендуется ставить печь-буржуйку прямо на деревянный пол. Нагрев половиц от раскалённого корпуса и выпадающие из топки угольки создают опасность возгорания. Под печь укладывают негорючий материал: листы плоского шифера, керамическую плитку, скреплённую термостойким клеем.

Самым надёжным основанием под печь является однослойная кирпичная кладка. Кирпичи кладут на раствор, не оставляя зазоров. Стену, у которой стоит печь, защищают кирпичным экраном, листом плоского шифера, плиткой из природного камня.

Пошаговая инструкция по изготовлению

Перед началом работы подготавливают все необходимые материалы, оборудование, инструменты. План постройки:

От газового баллона с помощью ключа откручивают вентиль.
Чтобы вытеснить остатки газа, баллон до краёв заполоняют водой и дают постоять несколько часов.
Воду сливают.
На корпусе баллона размечают отверстия для топки, зольника, дымовой трубы, конфорки.
На стальном листе выкраивают детали зольника.
Вырезают болгаркой все части.
Сваривают зольный ящик.
В щели поддона сооружают колосниковую решётку: к краю отверстия приваривают толстую стальную проволоку, к ней, параллельно друг к другу, несколько прутков арматуры.
Приваривают зольный ящик прямо к корпусу.
В поддон приваривают рамку из стальных уголков и крепят к ней на болты поддувальную дверцу.
В торец баллона приваривают кусочки листовой стали, чтобы они образовали портал для топочной дверцы.
В портал приваривают рамку из стальных уголков.
В полученный проём вставляют заводскую топочную дверку и крепят её на болты к уголкам.
К днищу печи приваривают ножки из стального уголка или арматуры.

К разметке места для дымовой трубы приваривают саму трубу-дымоход, в расположенное рядом отверстие — короткую трубу высотой 5—6 см с диаметром 11—16 см. Это будет конфорка.
Из стального листа вырезают круглую крышку для конфорки, а по длине её окружности приваривают стальную полоску (для более плотного закрывания).
Печь-буржуйку очищают от застывших брызг металла, окалины, шлифуют и окрашивают термостойкой краской.

Разновидности конструкций

Вертикальная печь занимает меньше места

Буржуйки могут изготавливаться в различных исполнениях и размерах. Каждый мастер выбирает для себя оптимальный вариант.

Горизонтальные очаги эффективнее в плане выделения тепла, так как их корпус находится рядом с полом и лучше обогревает именно нижнюю часть помещения за счет своей ориентации. Кроме этого, продольное положение обеспечивает укладку большего количества топлива тонким слоем.

Вертикальные обогреватели занимают меньше места, но основной жар от них сосредотачивается сверху, из-за чего в районе пола остается холодный воздух.

Колосниковые решетки привариваются внутри топки или укладываются на крепления, приваренные к стенкам топки изнутри.

Изготовление классической печки-буржуйки

Классическая буржуйка своими руками в гараж на дровах делается из листов железа толщиной 3-4 мм, чем толще, тем лучше. Материал для работы можно найти на заброшенных заводах, стройках или пунктах приема металлолома. Сваривается высокий параллелепипед вертикальной ориентации, внутрь вставляются колосники, делаются дверки для топки и поддувала. После этого низ и верх закрываются железными пластинами. Варить целесообразно снаружи и изнутри, чтобы исключить щели.

Буржуйка из трубы или бочки своими руками

Буржуйка из бочки

Трубы и бочки удобны в работе и являются отличными заготовками для корпуса. Для обоих предметов потребуется сделать технологические отверстия и установить колосники. Для трубы потребуются толстые железные пластины чтобы закрыть торцы. Можно их сделать большего размера для увеличения площади отдачи тепла или использовать в качестве панели для сушки и приготовления еды.

Печь-буржуйка из газового баллона

Бывшие в употреблении изделия представляют собой большую опасность в плане взрыва остатков топлива. Резать и сваривать их можно со снятой горловиной и полностью заполненными водой. Уже после этого можно вешать дверки и ставить патрубок для трубы. Необходимо учитывать конфигурацию баллона: для него нужно делать широкое и прочное основание, чтобы исключить малейшую вероятность падения.

Из колесных дисков

В изготовлении этих изделий используется прочная, устойчивая к нагреванию сталь. Технология сборки предполагает срезание внутренних частей и соединение фрагментов в трубу. Затем все делается по аналогичной с цельными заготовками схеме — установка колосников, дверок, днища и верха, присоединение дымохода.

Пошаговая инструкция

Печка из металлической бочки

Стандартная последовательность сборки буржуйки:

Составление схемы, расчетов, приобретение строительных материалов, подготовка инструментов.
Очистка заготовки для корпуса. Из старого газового баллона выпускаются остатки пропана. Крышка скручивается, внутренность емкости несколько раз промывается мыльным раствором.
Вырезание отверстия для топки. Делается оно на высоте не менее 15 см от дна. Такой просвет необходим для свободного хода зольника. Сразу можно вырезать проем и для выдвижного ящика под золу.
Изготовление или приобретение колосников фабричного изготовления. Своими руками решетки делаются из арматуры или напиленных и сваренных полос чугуна.
Приваривание к корпусу опор. Они должны быть высотой 10-15 см. металл нужно выбирать крепкий и толстый, чтобы на него можно было наложить надежные швы электродами №№ 3-4.
Приваривание опор для колосников. Оптимальным вариантом является уголок 20х20 мм. Расстояние между полками нужно брать на 3-4 мм больше, чем ширина решетки – для ее теплового расширения при сильном нагревании.
Изготовление зольника, дверки и кочерги.
Прикручивание дверки к корпусу. Вставление ящичка для золы в проем.
Сборка и вывод дымохода на улицу.

В заключение проводится контрольная топка. Если есть утечки дыма, на эти места накладываются хомуты и асбестовый шнур.

Особенности применения буржуйки в гараже

Буржуйка – небольшая металлическая печь простой конструкции, которая работает на твердом топливе.

Преимуществами такого способа при отоплении гаража являются:

Невысокая стоимость печи и топлива к ней.
Возможность самому сделать печку
Малогабаритность буржуйки, что позволяет устанавливать ее в помещении, где небольшая площадь.
Минимальные затраты при монтаже и обслуживании.
Не нужен фундамент и капитальная труба.
На ней можно приготовить или разогреть пищу.
Быстро отдает тепло и эффективно обогревает помещение.

Недостатками такой печи могут быть:

Необходимость создания в помещении хорошей вентиляции и сравнительно увеличенный расход топлива. Это связано с тем, что печь не может аккумулировать тепло.
Стенки корпуса способны отдавать тепло и нагревать помещение пока агрегат топится. При прекращении топки, стенки печки достаточно быстро остывают и гараж не обогревается.
Для уменьшения расхода топлива необходимо сооружение печи особой конструкции, где патрубок устанавливается не на задней стенке устройства, как в самых простых конструкциях, а над дверцей, расположенной на крышке. При этом продукты сгорания поступают в трубу не сразу, а сначала тепло отдают стенкам печной камеры.
Для увеличения теплоотдачи корпуса печи, ее обкладывают в половину кирпича или в четверть, или внутреннюю сторону корпуса устройства покрывают:

глинобитом, который представляет собой густую глину, сложно разминаемую руками;
глинобетоном, это глинобит, с добавлением в него мелкой кирпичной крошки.

В этом случае получается двойная выгода:

Становится больше времени для отдачи тепла — кирпичная кладка после нагревания будет отдавать тепло дольше, чем поверхность металлического корпуса печи.
Скорость обогрева помещения увеличивается из-за того, что между кладкой и корпусом образуется небольшой зазор до трех сантиметров, по которому будет идти поток воздуха, нагревающегося о стенки корпуса.

Кирпичная печка в гараже: преимущества и минусы

Пришло время подробнее остановиться на конкретных достоинствах и недостатках кирпичных печек в гаражах. Начнем с плюсов.

Кирпичная конструкция отличается в положительную сторону от чугунных и стальных аналогов: она гораздо дольше остывает после растопки, длительное время держит тепло. Здесь идет удвоение теплоемкости, поскольку кирпич сам по себе хорошо удерживает тепло, кроме того, конструкция в целом много весит.
Кирпичная печь позволяет поддерживать нужную температуру благодаря наличию поддувала, заслонок. Если научиться правильно ими пользоваться, можно обеспечить в гаражном помещении комфортный микроклимат.
Такое оборудование весьма экономично. Особенно бюджетный вариант получается, когда хозяин гаража самостоятельно выполняет всю работу. Тогда можно сложить печь из кирпича, вложив в это буквально 10-15 тысяч рублей. Понадобится приобрести сам кирпич, цемент для приготовления раствора и чугунное литье.
Мощность обогрева будет зависеть от размеров топки. Можно сделать небольшую печь, если гараж имеет скромную площадь, хорошо утеплен.
В процессе эксплуатации затраты тоже минимальны. Уголь, дрова наиболее экономичны, после магистрального газа.

К сожалению, некоторые недостатки тоже имеются.

Конечно, кирпичную печь понадобится растапливать каждый день, если вы захотите длительное время поддерживать в помещении определенную температуру. Кроме того, быстро прогреть с ней воздух тоже не получится: остывает кирпич долго, но и нагревается так же.

Экономичность и минимальный бюджет возведения – тоже спорный момент. Дело в том, что эффективнее и надежнее будет печка из огнеупорного кирпича. А он стоит дороже примерно в 5 раз. Кроме того, нередко автолюбители желают сделать конструкцию более эстетичной, а облицовочный кирпич тоже дорогой.

КПД моментально резко падает, если ограничить поступление воздуха через поддувало, поскольку продукты неполного сгорания благодаря тяге уносятся в дымоход. Здесь сложность состоит в работе всех традиционных недорогих печек. Газогенераторный котел способен решить проблему, но это слишком дорогой вариант, совершенно не оправданный с экономической точки зрения в условиях гаража.

Альтернативные варианты

Специалисты предлагают альтернативные решения. Например, можно приобрести газовый конвектор. Такой агрегат работает автономно, благодаря газовому баллону. Такое оборудование стоит примерно 8 тысяч рублей. Некоторые выбирают инверторные кондиционеры. Здесь бюджет составит 25 тысяч.

Еще один интересный вариант – печка длительного горения. Она тоже пользуется достаточно большим спросом среди тех автолюбителей, которые ищут наиболее экономичные методы для обогрева гаража. Можно посмотреть на схеме, каким образом конструируется такой агрегат. Большое преимущество устройства – длительное горение и обогрев помещения. Можно заложить топливо, а потом оно будет постепенно расходоваться на протяжении суток. Секрет в том, что процесс горения постепенно заменяется тлением с выделением тепла. Здесь предельно высок КПД.

Печь на отработке тоже является неплохим отопительным устройством. Экономия основана на особенности топлива – это уже отработанное машинное масло. Но здесь тоже не все так просто, поскольку масло придется очищать на специальной установке, иначе агрегат быстро сломается.

Традиционная буржуйка тоже до сих пор пользуется доверием. Ее относительно легко сделать из металлических труб, она быстро прогреет гараж. Правда, остывает буржуйка тоже моментально.

В заключение – а вдруг?

Вдруг – это возгорание в гараже. Печка там все-таки. На такой случай не лишним будет 1 или, для гарантии, пара меньших автоматических энергонезависимых углекислотных огнетушителей, их вешают на стену рядом с печкой. Нужно только выбрать по спецификации, чтобы объем выпускаемого газа был в 1,5-2 раза больше объема гаража. Как правило, огнетушителя с зарядом в 5 кг хватает.

Если просто открыть вентиль прибора, то ничего не произойдет: сжиженный углекислый газ в баллоне заперт выпуклой предварительно напряженной биметаллической мембраной. Если же баллон или непосредственно головка огнетушителя нагреется свыше 70 градусов, мембрана вывернется, наколется на острие, разорвется и газ пойдет наружу. С такой страховкой можно спать более-менее спокойно даже при обогреве гаража печью длительного горения.
