Буржуйка в гараж - как сделать, правильно установить своими руками

Выбор топлива

Размер буржуйки может быть самым различным, но механизм работы у всех аналогичный. В топку укладывается материал для сгорания.

Самым дешевым вариантом считается прогрев помещения на дровах:

В топке буржуйки укладывают поленья клеткой или рядами.
Затем в самый нижний ряд кладут щепки или бумагу для разжигания поленьев.
Дверцу закрывают и с помощью поддува регулируют интенсивность горения.
Дровяное топливо тлеет в течение нескольких часов, поэтому помещение прогревается полностью и надолго.

При установке некоторых моделей буржуек разрешено использование в качестве топлива отработанного масла.

Как устроена печь буржуйка

Буржуйка своими руками для гаража

Перед тем как сделать буржуйку в гараж стоит познакомиться с ее основными конструктивными особенностями.

Основные элементы буржуйки:

Камера сгорания или топка. Буржуйка своими руками в гараж может выполняться с топкой разной формы и размерами.
Дымоход.
Решетка колосниковая — устанавливается в основании печи, затем на нее кладется топливо.
Зольник — представляет собой ящик, куда попадает зола, находящаяся под решеткой.

Особенностями, которые имеет буржуйка в гараже своими руками, являются:

Удобство пользования печью обеспечивается установкой на решетке и зольнике дверцей.
Специальные воздухозаборные отверстия, выполненные на зольнике и на дверце топки, служат для регулировки горения и скорости подачи воздуха.
Дымоход печи может выполняться из обычной трубы, изогнутой или спиральной, что повышает эффективность работы печи.

Форма самодельных печей может быть различной:

Прямоугольной.
Квадратной.
Круглой. Изготавливается из трубы, у которой большая толщина стенки. Инструкция по ее изготовлению заключается в следующем:

берется небольшой длины труба;
вырезается в ней отверстие для поддувала;
делается дверца;
с обратной стороны устраивается дымоход;
между топкой и поддувалом вваривается металлический лист, в котором заранее высверлены небольшие отверстия.
вваривается крышка;
монтируются ножки, которые можно заменить стойками из кирпича высотой больше 13 сантиметров, что обеспечит дополнительное охлаждение пола;
в верхней части устройства можно устроить плиту, состоящую из металлических листов.

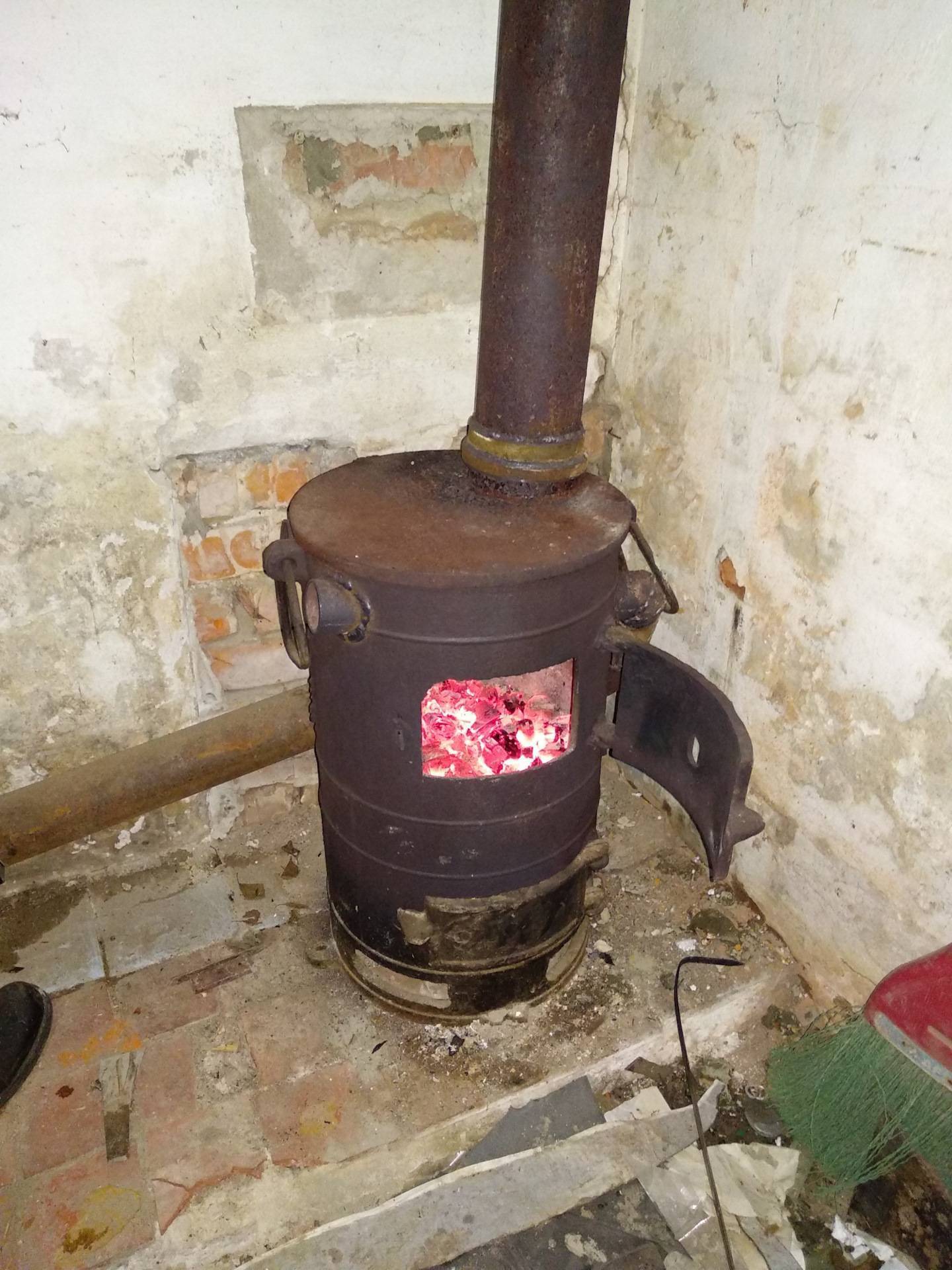

Круглая буржуйка для отопления гаража

Простая печь. В ее конструкцию входит стальной корпус с дверцей и патрубком, который расположен с противоположной стороны.

стального корпуса с дверкой;
патрубка с трубой, состоящей из нескольких колен и рукавов. В этой печи имеется топливник, зольник и съемный верх.

Универсальная конструкция буржуйки — это стальная каркасная печь с чугунной плитой. Каркас изготовлен по размерам плиты и облицован стальным листом. Соединение их между собой производится сваркой. Укладывается колосниковая решетка, а для горизонтального накала — лист. Сверху печь обкладывается кирпичом и ставится на предтопочный лист, который может использоваться для буржуйки любой конструкции.

Улучшенная конструкция буржуйки для гаража

Как изготовить предтопочный лист

Для его изготовления необходимо:

Приобрести лист кровельной стали.
Окрасить его со всех сторон масляной краской
Подготовить войлок, предварительно пропитав его жидкой глиной, что обеспечивает защиту материала от перегревания.
Войлок укладывается на высушенную металлическую заготовку.
Вся конструкция хорошо просушивается.
Предтопочный лист следует устанавливать так, чтобы металлическая поверхность была сверху под топливником буржуйки.
Установка предтопочного листа может предупредить возгорание пола.

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
образующееся тепло нагревает стенки;
продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

шум;
при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
необходимость частой очистки камеры сгорания и дымоотводной трубы;
трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

КПД низкий, так как значительная часть тепла вылетает в трубу;
необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
затраты времени на подготовку топлива;
малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Эксплуатация буржуйки: плюсы и минусы

Рассматривая отопительные агрегаты для гаража, важно оценить достоинства и недостатки каждого варианта, сравнить технические параметры и удобство эксплуатации. Самодельная буржуйка имеет ряд преимуществ перед теплогенераторами иного типа, но нельзя забывать и о некоторых недостатках

Самодельная буржуйка имеет ряд преимуществ перед теплогенераторами иного типа, но нельзя забывать и о некоторых недостатках.

Самодельная буржуйка для отопления гаража

Достоинства

Среди характеристик, которые обеспечивают конкурентоспособность буржуйки среди других отопителей для гаража, можно выделить:

Быстрый розжиг. Если правильно смонтировать дымоход и обеспечить хорошую тягу, топливо в печке быстро разгорается и агрегат спустя 10-15 минут после розжига выходит на полную мощность работы. Кирпичной печке даже небольшого формата для этого требуется не менее часа.
Высокий КПД. Даже без специальных доработок самодельная печка способна качественно прогреть гараж. Эффективность агрегата можно повысить, приварив металлические ребра или трубы к корпусу, чтобы обеспечить конвекцию, или смонтировав кирпичный экран либо кожух для аккумуляции тепла. Также буржуйку можно превратить в котел для радиаторного отопления.
Универсальность. Можно использовать разнообразное твердое топливо, в том числе отходы деревообработки, растениеводства, бытовой бумажный и деревянный мусор.
Равномерность обогрева. Независимо от того, в какой части помещения находится печка-буржуйка, прогревать воздух она будет равномерно.
Многофункциональность. Буржуйка практически любой конструкции может оборудоваться варочной поверхностью. Такой агрегат используется не только для отопления, но и для приготовления пищи, нагрева воды.
Невысокая стоимость. Для изготовления теплового агрегата используются бывшие в употреблении трубы, газовые баллоны, колесные диски, черный листовой металл. Сделанная своими руками печка требует минимальных денежных затрат.
Экономичность. Правильно изготовленная буржуйка топливо расходует эффективно, за счет использования в качестве топлива различного рода отходов, стоимость отопления гаража в несколько раз ниже чем при использовании электрического оборудования.

Буржуйка собственного изготовления

Недостатки

К числу недостатков отопительного агрегата относят:

Отсутствие аккумуляции тепла. Металлическая печка быстро нагревается, но и так же быстро остывает. Нагрев воздуха в помещении обеспечивается только в процессе сгорания топлива. Компенсировать этот недостаток поможет короб из кирпича, возведенный вокруг печки.

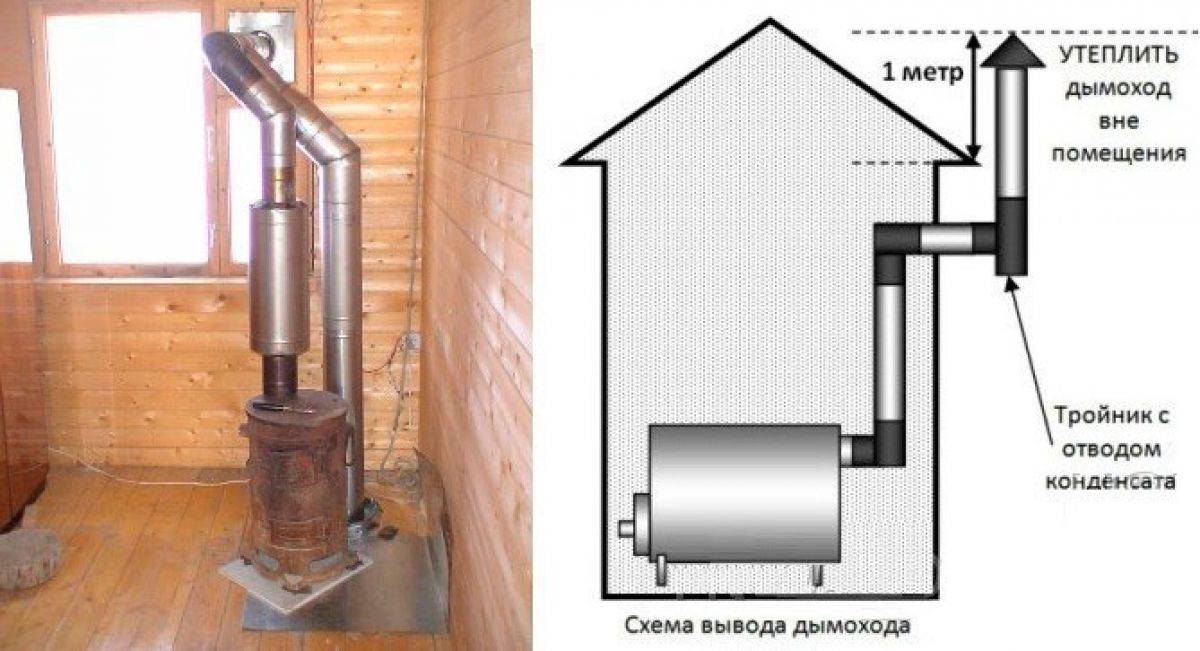

Жесткие требования к дымоходу. Чтобы сила тяги позволяла эффективно сжигать топливо, высота дымохода должна составлять не менее 4 м, при этом следует соблюдать ограничения на угол наклона звеньев трубы, если дымоходный канал монтируется не строго вертикально.
Потребность в регулярном обслуживании. Дымоходную трубу буржуйки необходимо регулярно очищать от сажи. При ежедневном пользовании печкой трубу небольшого диаметра (10-12 см) очищают раз в неделю, большого — один раз в полтора-два месяца. Скопившаяся сажа не только ухудшает тягу, но и способна загореться.

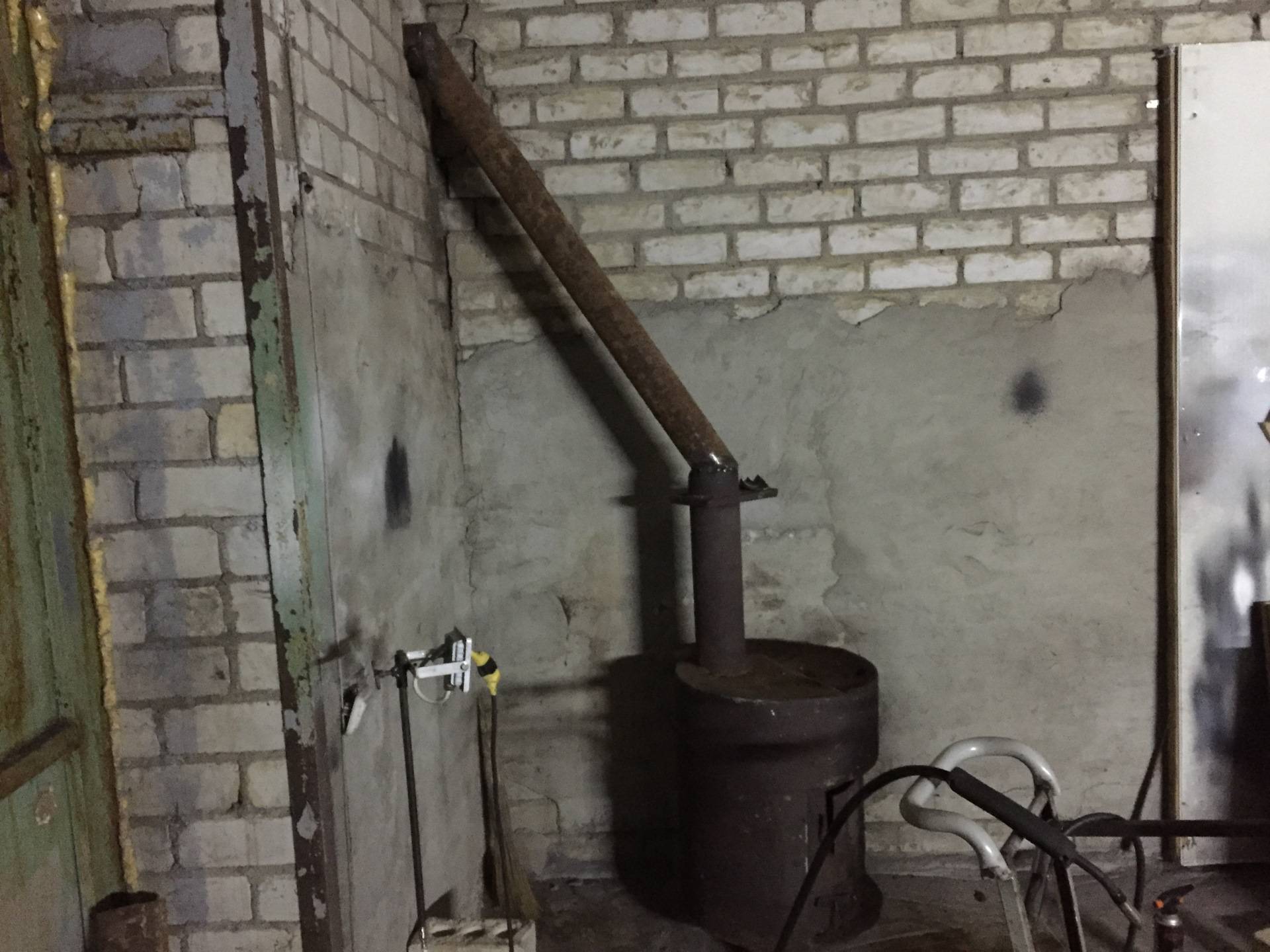

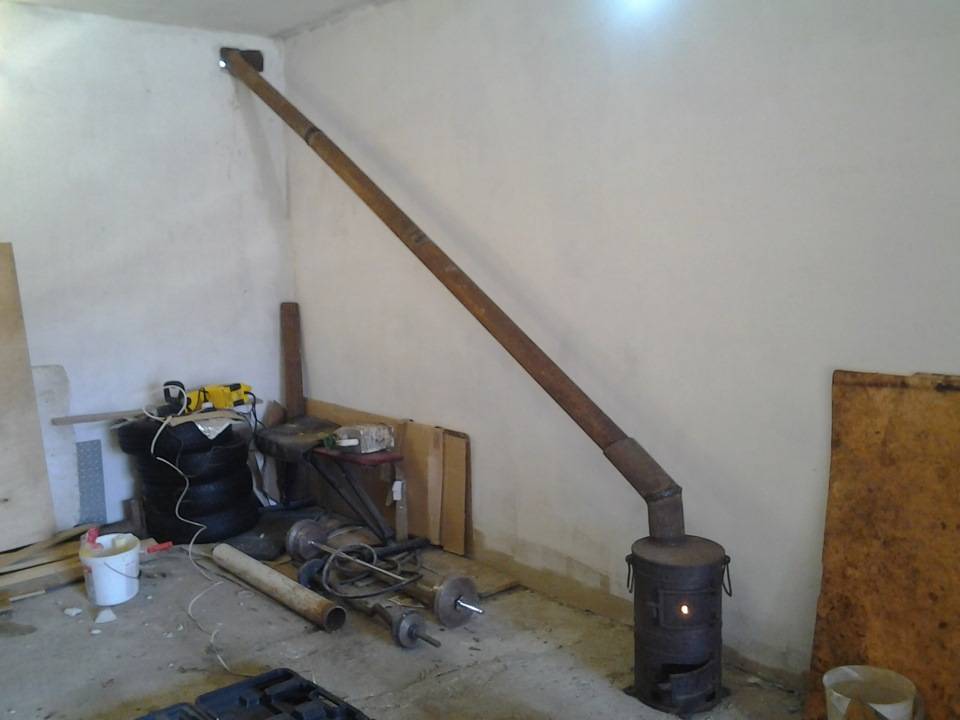

Ступенчатое расположение дымоотвода печи

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один — высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если жгут растягивается сильнее — глина «жирная», рвется раньше — «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

с помощью держака и мешковины, устраиваем некое подобие сачка;
в него насыпаем песок и начинаем промывать под струей воды;
промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

Особенности конструкции

Сделать буржуйку в гараж может любой человек, имеющий базовые навыки работы с инструментами по металлу и сварочным аппаратом. Для изготовления корпуса печи используется листовой металл либо бочка, газовый баллон, толстостенная труба. Чем толще стенки корпуса, тем дольше прослужит агрегат — самыми недолговечными являются печки из старых металлических бочек.

Печки из листового материала бывают прямоугольными, вытянутыми в длину или высоту, либо компактными квадратными. Цилиндрические корпуса также располагают вертикально или горизонтально. Вертикальная буржуйка занимает минимум места, но сильно ограничивает размеры дров, которые в ней можно сжигать. Горизонтальная печка позволяет использовать длинные дрова, но занимает значительно больше места.

Схема буржуйки предельно проста. Внутренний объем разделяется по горизонтали на две части — топочную камеру и зольник. В некоторых случаях зольник может быть приварен снаружи к нижней части корпуса с целью увеличить объем топки.

Топку и зольник разделяет колосниковая решетка. Ее сваривают из толстого стального прутка. Рекомендуется использовать арматурные стержни, так как металлическая сетка быстро прогорит. Колосниковую решетку приваривают к внутренним стенкам корпуса, но удобнее приварить только упоры для нее и сделать решетку съемной — это позволит легко заменить ее при необходимости.

Конструкция буржуйки, работающей на отработанном масле

Если зольник в виде металлического короба приварен снизу снаружи, функцию колосников может выполнять нижняя часть корпуса — в ней просверливается три ряда отверстий в шахматном порядке. Такая конструкция быстро прогорает, поэтому практичнее прорезать прямоугольное отверстие по длине корпуса и уложить сваренную в размер колосниковую решетку.

Зольник выполняет две важные функции: это емкость, куда ссыпаются несгоревшие остатки топлива, а также канал для подачи воздуха в топку и обеспечения оптимального уровня тяги.

Рекомендуется предусмотреть отдельные дверцы для зольника и топки — в этом случае можно регулировать тягу, приоткрывая и закрывая дверцу зольника. У наружного зольника буржуйки самой простой конструкции дверка может отсутствовать. Если у топки и поддувала одна общая дверца, в ее нижней части просверливают отверстия для доступа воздуха в камеру сгорания.

Патрубок для подсоединения дымохода вертикально вваривают в корпус в противоположной стороне от топочной дверки, чтобы обеспечить максимальный уровень теплоотдачи печки и оставить больше места под варочную поверхность.

Если отопительную печь планируют использовать как плитку, на верхнюю часть цилиндрической горизонтальной буржуйки наваривают стальной лист (или подставку под него) либо вваривают конфорку из чугуна. У вертикальной печки из газового баллона требуется срезать верхнюю часть и приварить металлический лист.

Корпус печки снабжают ножками из металлического уголка или труб. Конструкция должна быть устойчивой. Высота ножек подбирается индивидуально.

Разновидности конструкций

Вертикальная печь занимает меньше места

Буржуйки могут изготавливаться в различных исполнениях и размерах. Каждый мастер выбирает для себя оптимальный вариант.

Горизонтальные очаги эффективнее в плане выделения тепла, так как их корпус находится рядом с полом и лучше обогревает именно нижнюю часть помещения за счет своей ориентации. Кроме этого, продольное положение обеспечивает укладку большего количества топлива тонким слоем.

Вертикальные обогреватели занимают меньше места, но основной жар от них сосредотачивается сверху, из-за чего в районе пола остается холодный воздух.

Колосниковые решетки привариваются внутри топки или укладываются на крепления, приваренные к стенкам топки изнутри.

Изготовление классической печки-буржуйки

Классическая буржуйка своими руками в гараж на дровах делается из листов железа толщиной 3-4 мм, чем толще, тем лучше. Материал для работы можно найти на заброшенных заводах, стройках или пунктах приема металлолома. Сваривается высокий параллелепипед вертикальной ориентации, внутрь вставляются колосники, делаются дверки для топки и поддувала. После этого низ и верх закрываются железными пластинами. Варить целесообразно снаружи и изнутри, чтобы исключить щели.

Буржуйка из трубы или бочки своими руками

Буржуйка из бочки

Трубы и бочки удобны в работе и являются отличными заготовками для корпуса. Для обоих предметов потребуется сделать технологические отверстия и установить колосники. Для трубы потребуются толстые железные пластины чтобы закрыть торцы. Можно их сделать большего размера для увеличения площади отдачи тепла или использовать в качестве панели для сушки и приготовления еды.

Печь-буржуйка из газового баллона

Бывшие в употреблении изделия представляют собой большую опасность в плане взрыва остатков топлива. Резать и сваривать их можно со снятой горловиной и полностью заполненными водой. Уже после этого можно вешать дверки и ставить патрубок для трубы. Необходимо учитывать конфигурацию баллона: для него нужно делать широкое и прочное основание, чтобы исключить малейшую вероятность падения.

Из колесных дисков

В изготовлении этих изделий используется прочная, устойчивая к нагреванию сталь. Технология сборки предполагает срезание внутренних частей и соединение фрагментов в трубу. Затем все делается по аналогичной с цельными заготовками схеме — установка колосников, дверок, днища и верха, присоединение дымохода.

Какой сварочный аппарат использовать

Для изготовления буржуйки из металлических листов потребуется сварочный аппарат. Он обеспечивает надежность и монолитность сборки, делая печку устойчивой к воздействию высоких температур.

Сварочный аппарат – важный инструмент при работе с металлами.

При выборе оборудования следует учитывать тип задач и собственные навыки в управлении процессом сварки. Если вам никогда раньше не приходилось сваривать металлические детали, лучше выбрать модель начального уровня.Так же стоит учесть факторы влияющие на расход электродов. При наличии опыта можно купить профессиональный сварочный инвертор.

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
На боковой поверхности делают проем для топки.
Из вырезанного куска делают дверку.
Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
На верхнем диске сзади делают отверстие для дымоотводной трубы.
Для устройства зольника к дну приваривают металлический круг.
Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Сделаем печь на дровах

Такая буржуйка, как дровяная печь для гаража, не требует топлива долгое время после заправки. Её особенность обеспечивается полной загрузкой дровами и привариванием заслонки. Регулирование силы тяги в печке на дровах для гаража с помощью продуха обеспечивает тление дров и выделение тепла до двадцати часов.

Совет: перед тем как сделать печь для гаража на дровах, подумайте, где вы будете хранить топливо.

Создание печи для гаража на дровах предусматривает выполнение следующих действий:

В металлической 200-литровой бочке срезать верхнюю часть для создания отверстия под дымоотвод;

Внимание! Для эффективности тяги необходим дымоотвод, диаметром минимум 15 см

Здесь же проделайте отверстие для подачи воздуха;
Сделайте груз — обрезанный из листа металла круг, с такими габаритами, которые обеспечивают ему свободное перемещение внутри бочки, с приваренными кусками швеллера;
Вырежьте на грузе отверстие, к которому присоедините 10-см кусок трубки;

Совет: если под рукой нет металлической бочки, используйте широкую трубу, к которой приваривает квадратный лист из металла для устойчивости печи.

Вставьте в бочку или трубу груз, накройте крышкой;
Поместите трубу вывода воздуха в сделанное для неё отверстие.
Вырежьте люки для закладывания дров и уборки золы и закройте их крышками.

Внимание! Печь внутрь гаража надо устанавливать на подготовленный заранее фундамент из кирпича

Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки

Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.

Список материалов, которые применяются при создании буржуйки:

Сталь.
Чугун.
Железо.
Латунь.
Алюминий.
Медь.

Материал	Теплопроводность, Вт/м*oС	Теплоёмкость, Дж/кг*oС	Температура плавления, oС
медь	382–390	400	1085
алюминий	232–236	920	660
латунь	97–117	400	900
железо	74	460	1539
чугун	62,8	500	1200
сталь	47	540	1500
вода	0,6	4200	—
кирпич строительный	0,2–0,7	880	1000–1100
пенопласт	0,036–0,050	—	150–200
воздух	0,025	1100	—

Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов

Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход

Для ограничения потерь тепла также очень важно добиться полного сгорания топлива

Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.

Таблица: достоинства и недостатки печки-буржуйки

Достоинства

Недостатки

высокая скорость нагрева помещения;
возможность приготовления горячей воды в теплообменнике;
утилизация топливных отходов. В этой печке можно сжигать всё;
простота изготовления и ремонта.

высокая температура вокруг печки, вызывающая возгорание материалов на полу и стенах. Буржуйке нужна защита экранами;
высокая температура внутри котла, которая приводит к выгоранию металла внутри конструкции (на верхней поверхности, в колосниках, задней поверхности печи и дымоходе);
увеличенная скорость горения внутри котла, из-за которой топливо сгорает не полностью;
большой расход топлива;
высокая степень пересушивания воздуха;
образование минеральных отложений на стенках рекуператора с проточной водой;
необходимость следить за температурой в помещении. Замёрзнув, вода в аппарате разрушит трубы.

Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.

Буржуйка для гаража своими руками

Выбор топлива
