Чертежи калиток

Особенности конструкции ворот распашного типа

Дополнительные элементы: петли, ручки и другие

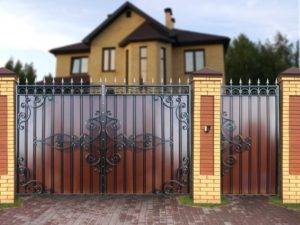

Ворота из профлиста дополняются разными коваными элементами: пиками, завитками, спиралями, виноградной лозой, цветочными мотивами, листьями и лианами. Помимо узоров изделие можно дополнительно украсить:

Коваными петлями. Они гармонично сочетаются с металлическими воротами и калитками. Их поверхность может декорироваться орнаментами. При выборе дверной фурнитуры необходимо учитывать нагрузку на них, так как диаметр петель бывает разным.

Кованая петля-стрела подходит для ворот из профнастила.

Ручками. Такие элементы подойдут под классические мотивы. К преимуществам кованых ручек относятся: прочность, надежность, долговечность, практичность и функциональность. По разновидностям они делятся: на стационарные (надежно закрепленные на дверном полотне для обеспечения удобства при открывании и закрывании), нажимные (оснащаются защелкой или замком, что позволяет закрыть ворота или калитку на замок). По формам декоративные ручки бывают: прямыми и строгими, декоративными с изогнутыми завитками.

Ворота из профнастила и кованых элементов с ручками.

Засовами. Они применяются для фиксации створок. С их помощью можно надежно закрыть ворота и калитку, что предотвратит попадание посторонних людей на частную территорию. Помимо функциональности, кованые засовы выполняют и декоративную роль. Они подходят под разные стили: классику, прованс, эклектику.

Кованый засов подходит для дверей и ворот.

Дверными стукалками (их еще называют дверными молотками или кнокерами). Они представляют из себя специальную накладку, состоящую из двух частей: фигурки и подвижного кольца. К преимуществам кнокера стоит отнести: оригинальный внешний вид, надежность, прочность, удобство. Такой декоративный дверной аксессуар подчеркнет статус своих владельцев.

Крепление створок

Следующий этап в сборке ворот – это крепление каркаса к опорным столбам.

Для большего удобства процесса, лучше всего заранее окрасить каркас в необходимый цвет.

Далее на опорные столбы приваривается одна из частей петель – та, в которой есть отверстие с заглушкой снизу.

Потребуется приварить по 2 таких детали на каждой из створок ворот, одна располагается снизу, вторая сверху.

Следующий этап – установка каркаса рядом с опорными столбами. Для того, чтобы на протяжении всего времени не держать каркас руками, его можно установить на кирпичи или любые другие подставки так, чтобы верхняя часть обеих створок совпадала.

Следующим этапом вторая часть петли вставляется в первую и тут же приваривается к створке именно так, как она расположена.

Поочередно так следует проделать со всеми петлями, в таком случае соединение будет максимально ровным.

Створки готовы к дальнейшей работе, а именно к облицовке. В этот период можно покрасить опорные столбы и обработать швы в местах крепления петель.

Покраска

Для наружных работ применяют лаки, эмали и грунты, образующие на поверхности дерева защитную пленку. Они производятся на основе акрила, латекса, алкидных смол или масел. Отличительная характеристика материалов для обработки древесины — высокая стойкость к влаге, морозам и УФ-лучам.

Чтобы краска ровно легла и пропитала слой дерева как можно глубже, поверхность нужно высушить и отшлифовать. Для материалов на водной основе кисти должны быть средней жесткости с искусственной щетиной. Масляные или алкидные составы лучше наносятся кистью из натуральной щетины.

Сначала древесину покрывают грунтом, а после его высыхания — 2-3 слоями краски. Ее наносят равномерно вдоль волокон, каждый слой нужно хорошо просушить.

Инструкция по созданию калитки из профлиста

В зависимости от выбранного порядка действий, можно вначале установить опоры, а потом сварить каркас калитки, либо поступить наоборот.

Для работы потребуются следующие инструменты:

• уровень, рулетка, шнуры или другой подходящий для разметки материал;
• дисковая пила или болгарка (другой вариант режущего инструмента) для распила металлопроката на требуемые фрагменты;
• сварочный аппарат наиболее удобной для пользователя модели, электроды и все сопутствующие материалы;
• приспособление для зачистки сварочных швов и торцов профиля (металлическая щетка, шлифмашина, другое);
• дрель с набором сверл по металлу;
• молоток;
• шуруповерт или отвертка для завинчивания саморезов;
• приспособления для малярных работ и грунтовочная краска.

Для монтажа опор также требуется инструмент для землеройных работ и бетонирования.

Опоры

Монтаж опор начинается с выравнивания земельного участка в месте установки калитки (если это не было сделано ранее), его разметки. Далее выкапываются ямы на глубину планируемой установки опор. Глубина определяется на основании стандартной глубины промерзания грунтов (данные можно найти в статье) плюс 15…20 см.

Установленные по уровню (строго вертикально) опоры бетонируют, используя стандартные технологии приготовления бетона в домашних условиях и заливки вертикальных опор.

Чтобы избежать коррозии, опоры и перемычки тщательно покрывают антикоррозионным составом, грунтуют и красят в несколько слоев.

Каркас

Чтобы сварить калитку своими руками, требуется определенный навык сварочных работ. Для профессионала изготовление простой прямоугольной конструкции с усилением не создаст затруднений. Для новичков предлагаем пошаговую инструкцию.

1. Расположить нарезанные фрагменты базовой рамы в виде правильного прямоугольника. Чтобы было удобнее работать и элементы рамы не смещались, можно использовать самодельный кондуктор. Для его изготовления используют лист ОСБ или аналогичного материала размерами на 50…100 мм, чем планируемые размеры каркаса. Нарезанный профиль крепится к листу струбцинами, на каждый шов должно приходится по две струбцины – по обе стороны от планируемого места сварки.
2. После размещения всех элементов (в том числе поперечин и раскосов) еще раз проверяется правильность положения профиля, в том числе прямоугольность конструкции в целом.
3. Производится сварка. До полного остывания сварных швов струбцины не снимаются. При спешке возникает риск деформации рамы из-за того, что горячие швы «повело».
4. Привариваются петли, усиливающие пластины для запора. Расстояние от верхнего и нижнего края рамы до петель обычно выбирают 25…30 см.

Монтаж на опоры

Разбираясь, как сделать калитку своими руками, важно осознавать, насколько точной должна быть установка сваренного каркаса на опоры. Для удобства монтажа между столбами на землю укладывается деревянный брус, его верхняя плоскость должна быть строго горизонтальной

На него устанавливается сваренная рама, проверяется правильность ее положения по вертикали.

На опорных столбах размечается место для ответных деталей навесных петель, детали «прихватываются» сваркой. При этом вначале устанавливается нижняя петля. Правильность положения петель и легкость открывания калитки после навешивания проверяются, после чего выполняют полноценную сварку элементов.

Обшивка

Качественно сварить калитку из труб недостаточно, требуется правильно закрепить заполнение каркаса – лист металлопроката (профнастил). Для обшивки обычно используют профнастил стеновой С-20 или С-21. Разобраться в маркировке и применении разновидностей профнастила поможет тематическая статья. В ней также изложены правила монтажа.

При отделке калитки из профильной трубы своими руками профлист крепят через одну волну по горизонтали к каждой балке каркаса. По боковым сторонам лист крепится с шагом 15…25 см. Дополнительно края калитки закрываются специальными защитными планками.

Как сделать калитку из дерева своими руками

Сначала нужно подобрать чертеж желаемой конструкции, которая будет подходить к общему фасаду здания и забора. Его можно найти в интернет-ресурсах.

Материалы и инструменты, необходимые для изготовления калиток из дерева:

• 2 доски из сосны сечением 50х150 и длиной в 2 м;
• 10 досок из лиственницы сечением 20х140, длиной 2 м;
• фурнитура – защелка, деревянная ручка, металлические пластины в количестве 6 штук, петли, 4 латунные пластины, уголок;
• дрель ручная или электрическая;
• стамеска;
• молоток;
• электролобзик (его можно заменить ножовкой);
• рубанок;
• отвертка или шуруповерт;
• ведра, лопата;
• лом;
• кисть;
• веревка;
• уровень;
• саморезы;
• фрезерная машина.

Дальнейшие действия производятся в таком порядке:

1. Устанавливаются опоры. Для этого необходимо подготовить ямы, глубина которых зависит от уровня промерзания грунта в зимний период. Данную информацию можно получить в архитектурно-конструкторском бюро.
2. Глубина ямы должна быть не менее 0,5 м. А лучше, чтобы она достигала 70 см. Для удобства яму следует копать квадратной формы размером 50х50 см. Затем ее рекомендуется углубить при помощи бура.
3. Столбы в области основания обрабатывают битумной мастикой. Затем помещают их в подготовленные ямы и заливают цементно-песчаным или бетонным составом. Следует помнить что опоры, которые не были установлены на необходимую глубину, уже по истечению одного года начнут шататься.
4. Затем из сосновых досок изготавливаются боковины, на которых будет крепиться конструкция.
5. Первоначально с помощью уровня проверяется их вертикальность.
6. Далее они закрепляются на опорах посредством саморезов.
7. На следующем этапе изготавливается рама. Доски из лиственницы предварительно покрываются красящим составом. После чего набирается рама. Она фиксируется в области углов при помощи латунных планок, которые крепятся на саморезы.
8. Чтобы придать конструкции необходимую жесткость на нее устанавливают зубчатые металлические пластины. Данные элементы нужно немного утопить в древесину.
9. Затем на опорную раму устанавливаются калиточные петли. Если конструкция помещается в проем можно приступать к изготовлению подкоса, который фиксируется на основании.
10. Готовая рама крепится на петли, после чего на ней устанавливаются обшивочные доски. Для фиксации каждой из них используют по 2 самореза. По углам доски скрепляются при помощи 3 крепежных элементов.
11. Теперь можно устанавливать ручку и задвижку. На этом калитка из дерева своими руками готова.

Устанавливаем замок

Если установка автоматики не предусматривается, к створкам снаружи приваривают петли под навесной замок. С внутренней стороны устанавливают поворотную щеколду или задвижку. Ее можно сделать из двух отрезков 20-тимиллиметровой трубы, сваренных с горизонтальными поперечинами створок. При закрывании в них вставляется стальной прут диаметром 14 — 16 мм.

Для жесткой фиксации распашных ворот в закрытом и распахнутом положении внизу створок устанавливают вертикальные стопоры шпингалетного типа. Если столбы пришлось сваривать между собой перекладиной, вверху устанавливают еще пару. Фиксаторы покупают или сваривают из отрезков полудюймовой трубы длиной 20 см, в которые вставляются стальные штыри с загнутыми концами. Они будут входить в трубы, вбитые или забетонированные в грунт.

Завершается сварка ворот из профильной трубы установкой врезного или накладного замка на калитку. При вырезании пазов под корпус на створке и ригель в столбе нужно стараться не оставлять зазоров. Иначе калитка будет бренчать на ветру. Для надежной фиксации устанавливают стопор как на воротах.

После окончания монтажа распашных ворот стоит задуматься об автоматизации, так как пробежки, особенно под дождем, при въезде и выезде быстро надоедят. Необходимые комплектующие найдутся в магазинах, а работу можно выполнить самому, если есть опыт подключения электрооборудования. При надлежащем уходе автоматика длительное время будет обеспечивать комфортабельный проезд.

Подготовка к работе

Изготавливаются кованые ворота за 7 этапов:

• создание чертежа конструкции;
• выбор и покупка материала, инструментария;
• установка столбов для опоры сооружения;
• создание каркаса 2 створок;
• изготовление декоративных кованых элементов;
• сварка художественных элементов и украшений;
• покраска ворот.

Чертеж

Первым делом создаются чертежи кованых ворот, на которых отмечается форма и размеры всех деталей, конструкции в целом. Модель ворот может быть любой: прямоугольная, классическая, круглая, с изгибами и пиками на верхней линии. На схеме должно быть видно расстояние между элементами и ребрами жесткости, а также их расположение, размещение декоративных врезок.

На эскизе рисуется тип крепления ворот с забором, конфигурация створок и вид их соединения. Рядом с воротами почти всегда монтируются калитки, эскиз которых также фигурирует на общем чертеже с обозначением типа креплений к сооружению, и размерами.

пример чертежа для кованых ворот

Инструменты

Предположим, вы планируете сделать ворота в готическом стиле, которые иногда называют классическими. Створки сооружения заполняются декоративными элементами, на которых крепятся длинные пики, возвышающиеся над воротами.

Для задумки нужны следующие инструменты:

• сварочное оборудование для сварки деталей;
• горн и наковальня;
• молоты разного размера;
• клещи;
• станок;
• прошивни;
• понадобится точечная сварка, которая выполняется газовым сварочным аппаратом;
• тиски;
• лекальные тиски;
• электроды в наборе;
• шлифующая машинка для работы по металлу.

Материалы

Количество листового железа вымеряется в зависимости от размера ворот, числа элементов. Чтобы рассчитать, сколько материала уйдет на создание пик, к общему числу всех деталей прибавьте 30 %. Получится нужное количество металла в листах.

Что понадобится:

• стальные листы для сплошного заполнения створок толщиной 1 мм;
• сталь листовая для ковки остроконечных пик;
• кирпичи;
• столбы;
• раствор для установки столбов;
• трубы профильные для создания каркаса сооружения и пик (5 мм);
• четырехгранные элементы для создания острия пик.

Как сделать калитку в заборе

Подбирая подходящее месторасположение обустройства конструкции входной двери на даче, учитываются основные принципы. К примеру, нужно продумать, как организовать удобный подход к гаражу или хозяйственным постройкам на дачном участке. Следует учитывать, нет ли рядом ям. Если впадины присутствуют возле входной двери, то здесь непременно будут собираться вода и грязь.

Вариант создания

Не стоит считать, что можно построить только одну калитку на даче. Можно установить несколько. Например, одна будет использоваться как парадный вход, а другая будет тыловой, предназначенной для сокращения расстояния до требуемого объекта.

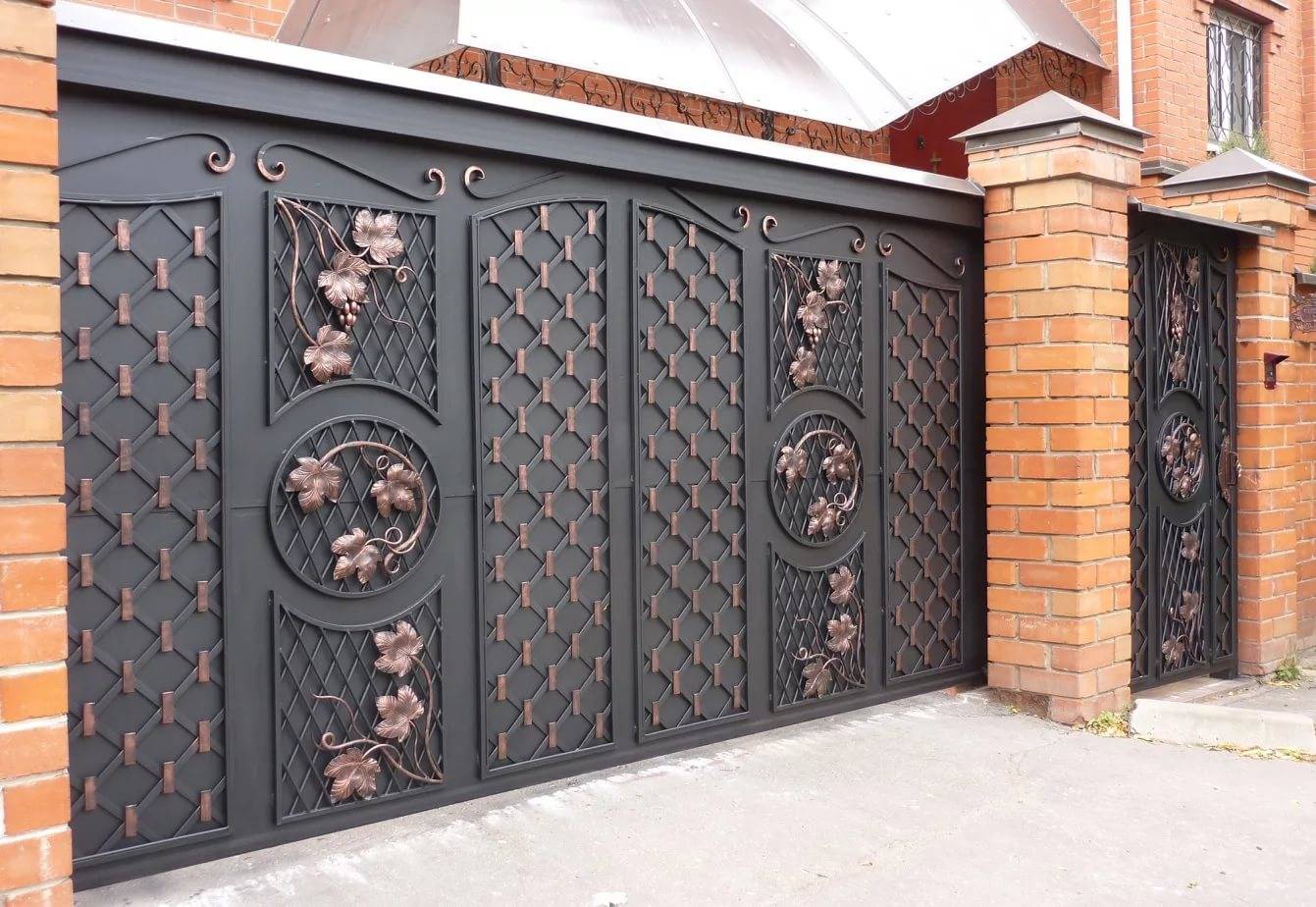

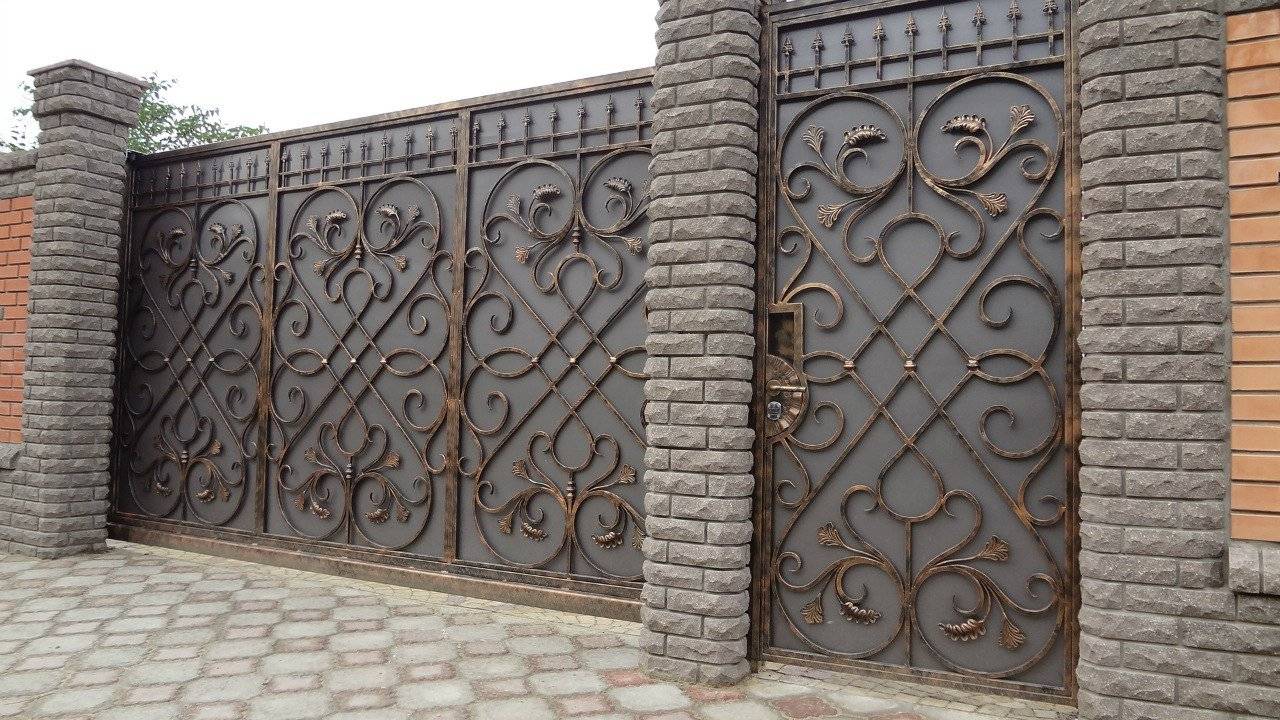

Гармония кирпича и ковки

Есть различные способы обустройства входной двери, но, так или иначе, она обязана правильно вписаться в дизайн ограждения и приусадебной территории

Потому необходимо уделить большое внимание выбору стройматериала, сборке двери и декоративным элементам

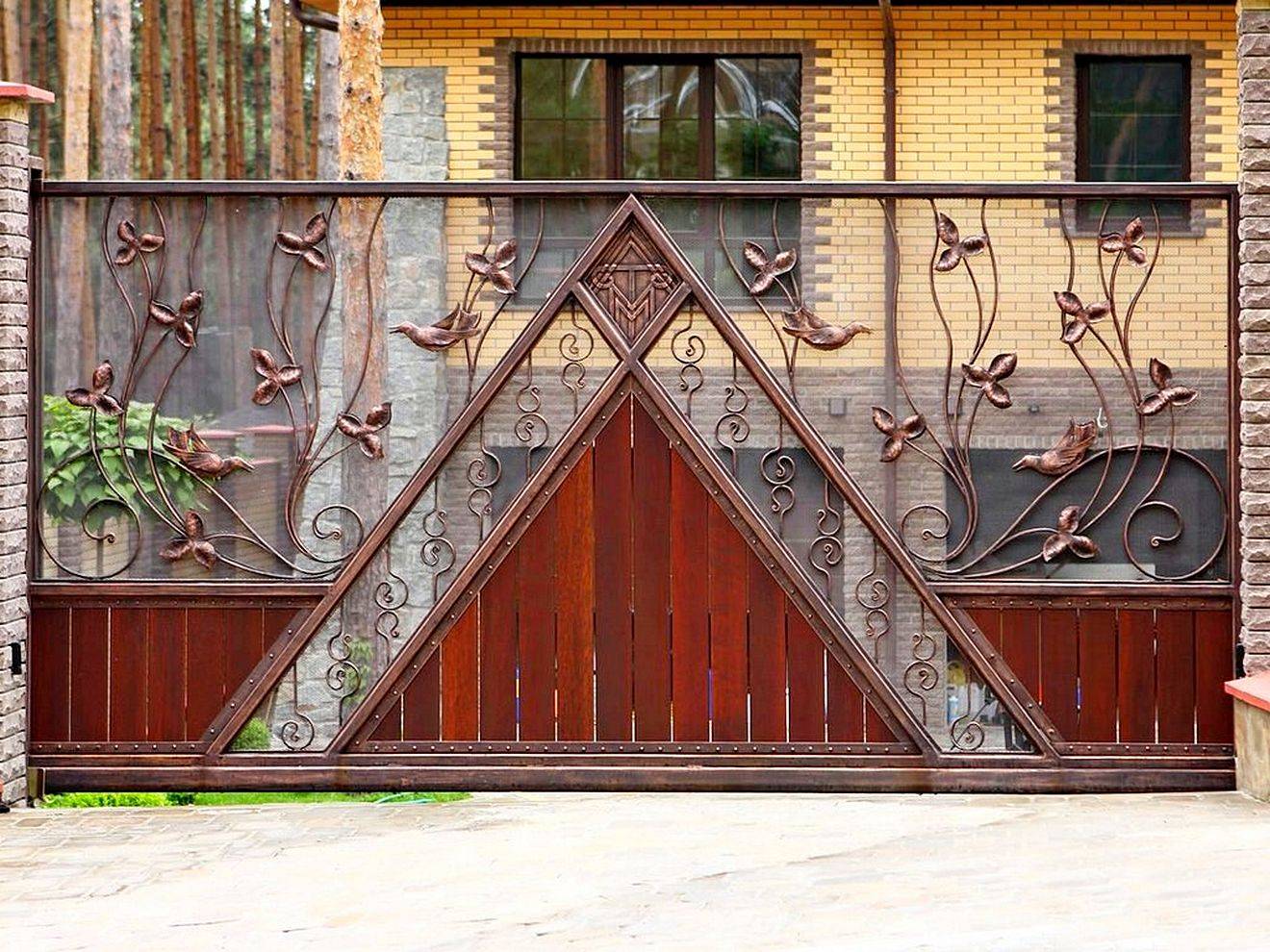

Сочетание ковки с профлистом

Среди самых популярных можно выделить следующие конструкции двери, которые отличаются по используемому материалу, внешнему виду, структуре:

1. Металлические входные двери. Они состоят из кованых узоров, выглядят довольно красиво, используются в строении ограждения с таким же декором.
2. Евроштакетник позволяет придать дверному полотну оригинальный дизайн. Дополнив конструкцию двери резными деревянными столбами, ее можно установить в качестве внутреннего ограждения, которое будет разделять придомовую территорию.
3. Изделия из металлопрофиля лучше всего подходят для ограждений, которые имеют аналогичный дизайн.
4. Щитовая конструкция отлично смотрится с ограждением из каменной или кирпичной кладки.

Конструкция из евроштакетника

Также дополнительно потребуется фурнитура. Для любой конструкции дверей, возможно, будут нужны следующие аксессуары:

• автоматическая либо ручная защелка;
• доводчик полотна;
• двусторонняя петля;
• засов;
• электропривод;
• накладная петля;
• замок (механический или электромагнитный);
• щеколда с кольцом;
• накидной запор.

Дизайнерский вариант ограждения с калиткой

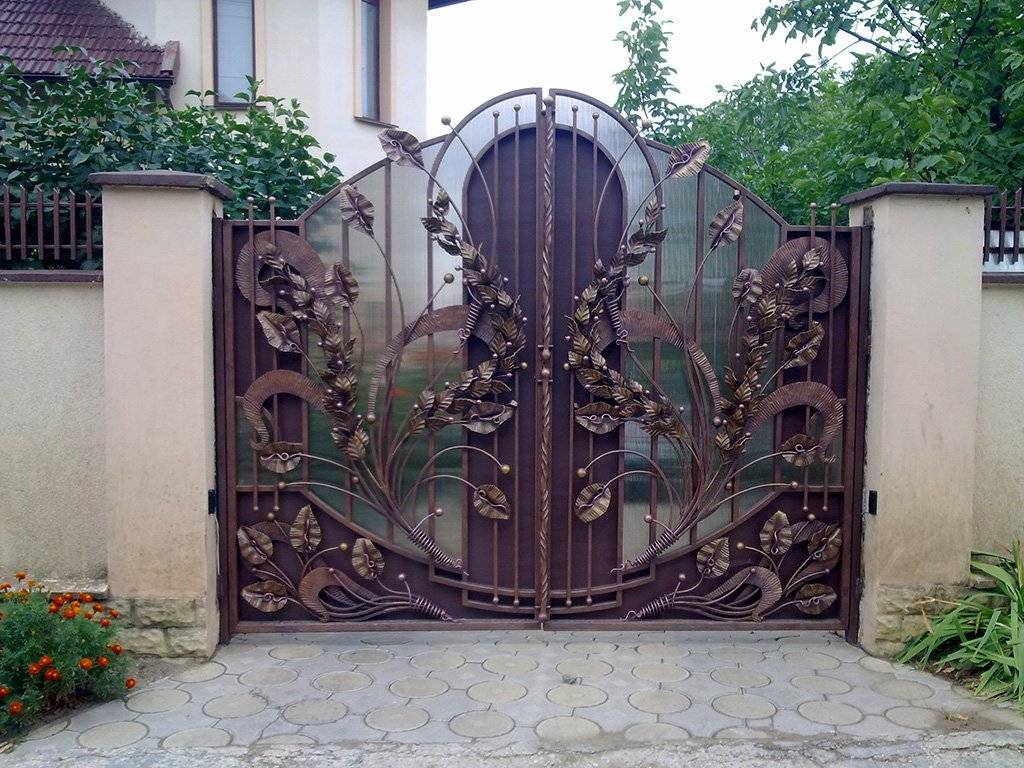

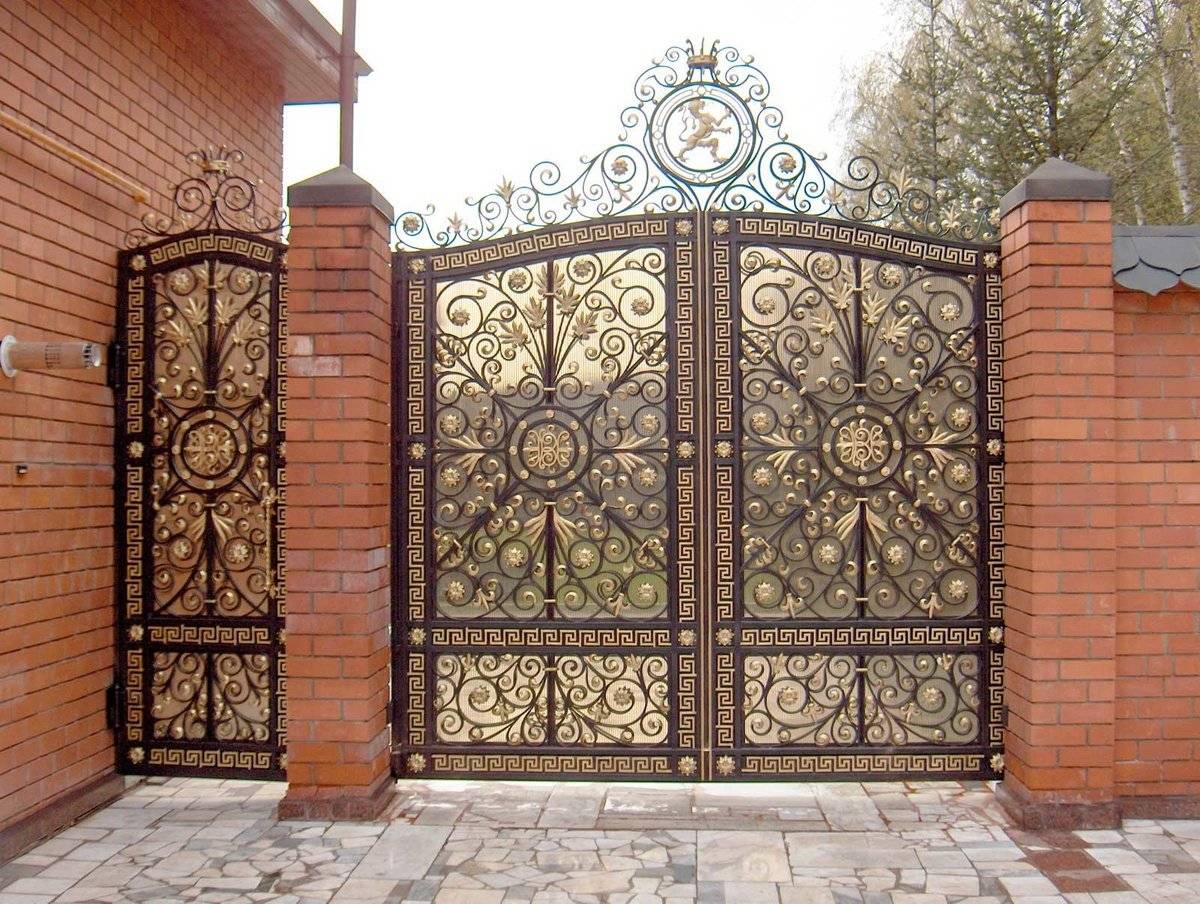

Стиль и дизайн

Въездные ворота, калитка, ограда являются своеобразной обложкой общего оформления участка, расположенного на нем дома, других сооружений. В первую очередь все элементы ограждения должны сочетаться между собой, а также соответствовать общему дизайну огражденной территории, существующим на ней объектам. Для наглядности рассмотрим несколько наиболее популярных стилей:

• Ренессанс. Калитки и ворота должны содержать орнамент. Развитие узора начинается с центра. Главным элементом рисунка являются спиралевидные завитки, созданные из прутков круглого сечения, которые пересекаются друг с другом. Художественная ковка кажется невесомой.
• Модерн. При создании композиции используются плавные линии, похожие на изгиб стеблей растений. В основе орнаментального рисунка лежит образец цветов. Животный мир представлен лебедями, орлами, летучими мышами.
• Минимализм. Изделия имеют строгий вид и самую простую форму. В них практически отсутствуют завитки, но есть изгибы.
• Арт-деко. Конструкция выглядит дорого и натурально. Здесь нельзя использовать штампованные заготовки. Каждая деталь эксклюзивная, сначала ее надо нарисовать.
• Романский. При оформлении применяются сказочные сюжеты, растительные и животные орнаменты. Характерны симметричные узоры и полукруглые арки, расположенные над въездом.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Из металлопрофиля

Калитка, выполненная из металлопрофиля, прослужит вам не один год. Однако в отличие от деревянной конструкции потребуется больше усилий. Более того, не всегда получится выполнить эту работу самостоятельно, особенно если вы не умеете работать со сварочным аппаратом. В целом же процесс работы выглядит так:

Первое что необходимо сделать – установить столбы опоры. Если опоры у вас будут металлические, то это упрощает задачу. Совсем другое дело обстоит с кирпичными или бетонными опорами. В них необходимо будет сделать закладные для навесов и замка. Поэтому в таком случае о закладных следует побеспокоиться еще на стадии строительства забора.
Итак, к опорам привариваете на маленькие прихватки боковые части будущей калитки
Обратите внимание, прихватки должны быть слабыми, чтобы в конце работы их можно было легко срезать болгаркой. Также необходимо выдержать зазор в 3–5 мм между столбами и калиткой.
Далее соединяете боковые части вертикальными планками вверху, внизу, посередине
Для большей жесткости можно дополнительно приварить диагонали

Очень важно выдержать четкую горизонталь.
Дальше дело доходит до крепления петель. Правильно расположите петли и приварите их

Часть петли со штырьком, должна быть направлена вверх, соответственно вторая часть – вниз.

Когда каркас выполнен, остается прикрепить металлопрофиль к готовой конструкции. Но перед этим срежьте прихватки, нанесите грунтовку и покрасьте каркас. Когда металлопрофиль закреплен, можно установить замок.

Крепление облицовочного материала

По окончании работ с каркасом, следует приступить к креплению облицовочного материала.

В металлических воротах чаще всего для облицовки используются листы профнастила. Они достаточно крупные, есть возможность сделать створку из целого листа и избежать присутствия стыков и некрасивых швов.

Кроме того, благодаря оцинковке ворота из такого материала будут стойки к любой влаге.

Благодаря особенному составу краски, она не выгорает на солнце и не портится при любых погодных явлениях.

Так же стоит отметить легкость металлического профнастила, в связи с чем и сами ворота не будут тяжелыми.

Сам процесс монтажа облицовки будет достаточно простым. В первую очередь, отрезают необходимый по размеру кусок профнастила. При работе с материалом лучше всего пользоваться ножницами по металлу.

Лист одной из створок должен лежать внахлест с другим на одну волну. При открывании эта створка будет идти первой, при закрывании наоборот.

Крепить листы к основанию лучше всего саморезами по металлу, под которые потребуется сделать небольшие углубления.

Закручивать саморезы потребуется в углубленную волну. Расстояние между саморезами будет произвольное, в зависимости от того, как вам удобнее. Чаще всего делается промежуток через волну.

Остается только навесить замок, которым будут закрываться створки между собой или штыри, которые будут вставляться в отверстия в земле.

Калитка обшивается аналогичным способом, но на нее потребуется добавить ручку и замок, если он необходим.

Ворота могут быть не только металлическими, многие делают их из древесины, а кто-то выбирает комбинированный вариант. На них можно добавлять украшения в виде резных элементов. Все это зависит только от хозяев.

Но важно помнить, что основная задача любых ворот – надежная охрана территории
