Что важно знать об устройстве ленточного фундамента под забор

Земляные работы

Небольшие траншеи роют вручную с использованием штыковой лопаты и лома. Корни в земле перерубают топором. Для фундамента большой протяженности понадобится большой объем выемки грунта, поэтому используют механизированный способ с применением экскаваторов.

В любом случае производят зачистку дна котлована до проектной отметки, процедуру делают вручную. Учитывают высоту щебеночной и цементной подсыпки при расчете глубины траншеи, чтобы сохранить требуемые размеры бетонной ленты.

Устройство траншеи и щебеночного основания

На дно траншеи засыпают гравий

В первом случае траншею по ширине роют так, чтобы была возможность выполнить деревянную опалубку для бетона. Второй вариант предполагает заливку смеси непосредственно в траншею, ширина которой соответствует расчетному размеру ленты. Оба варианта имеют право на существование.

На дне делают подсыпку из песка (5 см), щебня (10 см). Трамбованная подушка усиливает основание под подошвой, увеличивает его плотность. Служит дренажом для отвода грунтовых вод, препятствует сдвигу и пучению почвы.

Этапы возведения

Рассматриваемый вид фундамента относится к категории мелкозаглубленных – глубина его закладки не достигает нижнего уровня промерзания грунта. Поэтому такое основание реагирует на вспучивание грунта, слегка приподнимается зимой и опускается при потеплении. Если грунт однородный по всему периметру будущего ограждения, то это не страшно. В противном случае рекомендуется заменить пучинистый грунт песком и гравием на всю глубину промерзания либо возводить свайно-ленточный.

Процесс строительства можно описать следующим образом:

• сначала по периметру будущего забора выкапывается траншея, ширина которой на 200 мм больше расчетной ширины ленты фундамента;
• глубина траншеи определяется исходя из массы забора, а также устойчивости грунта – обычно ее принимают равной 500-700 мм;
• дно траншеи засыпается 100 мм слоем песка, который тщательно утрамбовывается. При этом для лучшей утрамбовки песок обильно смачивают водой;
• следующий слой толщиной 100 мм укладывают из щебня. Его также максимально уплотняют.
• если планируется возведение забора, где в качестве опор для секций будут использованы столбы, через каждые 2500-3000 мм длины траншеи бурят лунки диаметром 200 мм, глубина которых больше глубины траншеи на 400 мм. Впоследствии на дно этих лунок засыпается 100 мм слой песка и вставляются столбы;
• далее изготавливают опалубку для заливки ленточного фундамента. Обычно для этого используют либо листы фанеры, либо оструганные с одной стороны доски. Их тщательно выравнивают с помощью уровня, для лучшей стойкости укрепляют распорками;
• следующим этапом идет вязка арматуры. Для армирования ленты используют четыре продольных стальных прута, которые соединены в каркас посредством вертикальных и поперечных прутков, идущих с шагом в 500 мм. Для вязки арматуры используют специальные проволоку и крючок. Необходимо следить за тем, чтобы стальные пруты были скрыты под слоем бетона толщиной 50-70 мм;
• при установке несущих столбов их дополнительно вставляют в армирующие пояса, которые служат для лучшего распределения боковой нагрузки на фундамент со стороны опор. Армирующие пояса связывают с арматурой фундамента. Теперь можно приступать к заливке бетоном.

В случае если забор возводится на склоне, необходимо соорудить ступенчатую конструкцию, как это изображено на рисунке ниже. Ни в коем случае не стоит возводить наклонный фундамент.

Перед заливкой бетона еще раз проверьте вертикальность положения опор забора. Это позволит избежать больших проблем на этапе монтажа секций ограждения и в целом обеспечит его эстетичный вид! Каждый слой бетона (примерно 200 мм) необходимо тщательно уплотнять. После затвердевания бетона можно приступать к следующему этапу строительства забора!

Способы монтажа опор — какой выбрать?

Выбор типа фундамента

Фундамент должен выдерживать прилагаемые нагрузку самого забора, а также нагрузки, прилагаемые к нему при открывании ворот, при сильном ветре и пучении грунта. Именно поэтому необходимо правильно подобрать тип фундамента для забора.

При установке тяжелого кирпичного или блочного забора необходимо возведение ленточного фундамента по всему периметру участка. Под тяжелыми колоннами или опорами для ворот можно выполнить расширение фундамента или установку свай.

При выполнении легкого  забора из профнастила достаточно выполнить свайный фундамент в местах установки опор. При этом глубина свай с зацементированными в них опорами должна быть достаточной для того, чтобы выдерживать ветровую нагрузку без опрокидывания и крена забора. Опоры ворот и калиток также необходимо заглубить в грунт на глубину не менее 1,5 метров.

Ленточный фундамент для забора своими руками

Ленточный фундамент необходим для массивных высоких заборов из кирпича, а также для комбинированных заборов с бетонным цоколем.

1. Выполняют разметку по периметру участка. Для этого вбивают колышки в одном из углов и с помощью натянутой бечевки размечают место установки фундамента. Копают траншею на глубину до 0,5 метров, а под массивными колоннами – на глубину до 1 метра. Ширина траншеи не должна быть меньше толщины забора. Стенки траншеи по возможности выполняют вертикальными, но на сыпучих грунтах допустимо выполнять их под углом. При подготовке траншеи необходимо следить за уровнем участка: начинать работу лучше с самого низкого места, чтобы глубина фундамента не оказалась меньше расчетной. Дно траншеи засыпают слоем щебня или песка и тщательно трамбуют.

   Схема вырытой траншеи под фундамент

2. Выполняют опалубку из досок, устанавливая их по краям траншеи, а на сыпучих грунтах – на дно. Высота опалубки над землей – примерно 15 см. Доски скрепляют извне, так, чтобы внутри опалубки получить гладкую поверхность. Для облегчения снятия опалубки ее дно и стенки изнутри можно застелить полиэтиленовой пленкой. Полиэтилен не является надежной гидроизоляцией в процессе эксплуатации, но на время созревания бетона он предотвращает впитывание влаги грунтом, что повышает прочность бетона.
3. Внутрь опалубки укладывают арматуру. Чаще всего применяют рифленый пруток, но в целях экономии для легкого забора можно использовать обрезки металла, труб, арматурную сетку. В местах установки колонн или опор армирование должно быть выполнено строго по правилам: пруток должен образовать трехмерную конструкцию, связанную между собой проволокой. Для дополнительной прочности колонн можно установить ось колонны из металлической трубы, забетонировав ее при заливке фундамента.

   Опалубка для заливки фундамента для забора

4. Заливают конструкцию бетоном марки не ниже М200. Бетон можно заказать или приготовить самостоятельно из цемента, песка и наполнителя, взятых в пропорции 1:4:4. В качестве наполнителя можно применять щебень, керамзит, мелкую гальку. Смешивание производят в бетономешалке. Готовый бетон заливают в опалубку и выравнивают, удаляют пузырьки воздуха с помощью строительного вибратора. Для упрочнения верхнего слоя можно посыпать его сухим цементом через сито.

Застывание бетона длится 1-2 недели, на это время фундамент для забора лучше накрыть пленкой или укрывным материалом. После застывания можно снять опалубку. Полную прочность бетон наберет через 30 дней, в течение этого времени нагружать его не рекомендуется.

Процесс застывания бетона ленточного фундамента под забор

Свайный фундамент для забора из профнастила

Для легкого забора не обязательно возводить сплошной фундамент – это повлечет за собой неоправданное увеличение его стоимости. Достаточно выполнить свайный фундамент, использовав в качестве арматуры опоры для забора.

Свайный фундамент для забора из профнастила

1. Размечают участок, определяя линию установки забора. На равном расстоянии, не превышающем 4 метра, выполняют скважины глубиной 0,8 метра для опор забора и 1,5 метра для опор ворот и калитки. Диаметр скважин – примерно 20 см.
2. В подготовленные скважины засыпают щебень слоем 10-15 см, после чего в них устанавливают предварительно обработанные битумной мастикой опоры. В качестве опор удобно использовать металлические трубы круглого или квадратного сечения.

Опоры выравнивают, закрепляя их с помощью подпорок, после чего заливают скважину бетоном с внешней стороны. Ждут схватывания бетона, после чего заливают бетон уже внутрь трубы до уровня поверхности грунта. После полного застывания бетона подпорки убирают, и продолжают строительство забора.

Устройство фундамента для забора из профнастила

Стоит ли делать ленточный фундамент под забор из профнастила?

Забор из профнастила представляет собой сплошное герметичное ограждение. В отличие от конструкций из евроштакетника или иных штучных материалов, он испытывает максимальные ветровые нагрузки и требует повышенной прочности от опорных систем.

Наличие сплошной бетонной ленты, поддерживающей полотно не только в местах крепления к столбам, но и в промежуточных точках, способствует большей устойчивости и прочности сооружения, способности противостоять ветровым или механическим нагрузкам.

Альтернативный вариант — установка отдельных столбов, каждый в свою опору, с последующим монтажом горизонтальных прожилин и самого профнастила. В этом случае нижняя часть забора повисает над грунтом, становится уязвимой для прорастания сорняков, прохода домашней птицы, собак и т.д.

Появляется возможность сделать подкоп, что заметно снижает работоспособность ограждения. Наличие сплошной ленты в основании забора увеличивает его рабочие способности и обеспечивает большую защиту от проникновения на закрытую территорию.

ВАЖНО!
Выбирая наиболее подходящий тип основания, следует учитывать, что установка опор для столбов в собственные скважины с последующим включением их в состав ленты является самым устойчивым и прочным вариантом конструкции, оптимальным в местностях с частыми и сильными ветрами.

Особенности устройства ростверка

Фундамент под относительно легкие конструкции может выполняться в виде ростверка. При этом основные опоры, на которых устанавливаются колонны или стойки забора, заливаются на глубину промерзания.

Чертеж для монтажа ростверка фундамента

В зависимости от применяемого типа бетонирования они выполняются как бетонный или бутобетонный ленточный фундамент. Участок, выполняемый в виде ригеля или фундаментной балки, закладывается на глубину в 0,5–0,75 метра.

Такое решение позволяет распределить вес на основные фундаментные опоры, при этом предохранив элементы ростверка от морозного пучения грунта. Высота всех элементов фундамента выводится под проектную отметку, определенную для этого участка ограждения. Ростверк не стоит делать из бутобетона, так как его невозможно армировать. Бетонирование элементов фундамента одной высоты следует проводить одновременно как опорной части, так и ростверковой.

Армирование

Ленточный фундамент для забора работает в достаточно сложных условиях. Прежде всего, по причине своей протяженности и из-за отсутствия поперечных элементов. Поэтому высока вероятность появления трещин и деформаций в основании, которые могут привести к разрушению ограждающей конструкции сооружения. Хотя это требование нельзя считать обязательным, но, если есть возможность и желание, лучше его реализовать.

Оптимальным вариантом армирования будет установка двух поясов из арматуры диаметром от 12 миллиметров, с шагом в поперечном направлении в 100–150 миллиметров. Продольную арматуру следует перевязать через 30–40 сантиметров поперечными стержнями. Армирование ростверка необходимо как в средней части, для восприятия изгибающих нагрузок, так и в местах примыкания к столбчатым фундаментам.

Армирование следует рассчитывать с учетом нагрузки на ростверк. Но минимальным требованием можно считать использование трех арматурных стержней диаметром 12 миллиметров в среднем и нижнем сечении и трех стержней того же диаметра длиной около метра — в верхнем, в местах примыкания ростверка к заглубленной части фундамента.

Выполняя армирование своими руками, не забывайте требования по обеспечению защитного слоя бетона. Толщина его от внешней грани любого бетонного элемента до наружной поверхности арматуры не должна быть менее пяти сантиметров. Опалубка элемента определяет его внешнюю грань, контроль зазоров проводится до начала бетонирования. В процессе заливки фундамента при необходимости производится установка закладных элементов.

Гидроизоляция

Фундамент под ограду с кирпичными столбами не требует устройства обмазочной гидроизоляции, в отличие от фундаментов зданий. Хотя если она будет сделана, хуже не будет, бетон меньше подвергнется воздействию грунтовых вод. А вот вертикальную гидроизоляцию между бетонным основанием и кирпичными или блочными стеновыми элементами сделать нужно обязательно.

Для нее можно использовать один-два слоя гидроизола, рубероида или аналогичного материала. Выбор определяется разницей цен на них. Установка гидроизоляции выполняется по слою битумной мастики.

Опалубка для фундамента

Опалубку можно устраивать из любого подручного материала. Учитывая, что основание под забор залегает неглубоко, то и сама опалубка не отличается большой высотой.

Для нее можно использовать тонкие доски, фанера, ламинированное ДСП. Основная задача опалубки – обеспечение фундаменту ровной поверхности. Именно поэтому материал не должен выгибаться и обязательно выдержать массу заливаемого бетона. Опалубка для ленточного забора – временный элемент, поэтому она должна легко разбираться после застывания смеси.

Возведение ленточного основания может выполняться и без устройства опалубки. Это возможно в следующих случаях: глубина заложения фундамента не должна быть больше 80 см. Будущее основание должно быть лишено цоколя, выступающего над уровнем почвы. Грунт в траншее должен быть достаточно плотным, чтобы исключить его осыпание внутрь, особенно при заливке бетонной смеси.

Выбираем фундамент для забора – важные моменты

Планируя залить фундамент под забор своими руками, важно выбрать оптимальный вариант конструкции основания. Он должен соответствовать следующим критериям:. Он должен соответствовать следующим критериям:

Он должен соответствовать следующим критериям:

• обеспечивать устойчивость массивного ограждения;
• равномерно распределять вес ограждения на грунт;
• удерживать ограждающую конструкцию от деформаций и перекосов;
• не допускать обрушения под воздействием ветра или подвижек грунта.

Прочностные характеристики основы прямо пропорциональны весу ограждающей конструкции.

Именно от качества фундамента во многом зависит срок службы ограждения и его основные характеристики

Размышляя, как сделать фундамент под забор, следует выбрать оптимальный вариант конструкции основания, проанализировав следующие факторы:

• тип и основные характеристики грунта, находящегося на участке монтажа будущего ограждения;
• возможную величину проседания почвы при сезонных колебаниях влажности и температуры;
• возможность подмывания основания грунтовыми водами, а также атмосферными осадками;
• массу будущего ограждения, которое способно вызвать проседание основания;
• площадь и материал ограждения, которое под воздействием ветровой нагрузки может деформироваться;
• общий объем предстоящих затрат, которые целесообразно просчитать до начала строительных работ;
• особенности рельефа местности, влияющие на конструктивные особенности возводимого основания;
• потребность в стройматериалах, которые необходимо будет своевременно приобрести и доставить к месту работ.

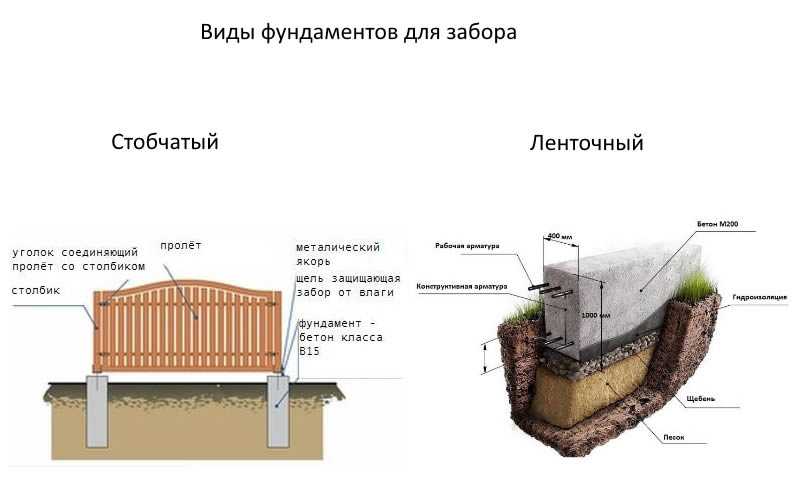

Для сооружения оград применяют различные виды оснований:

• ленточно-столбчатый. Он выполнен в виде бетонной ленты, которая имеет утолщения в местах расположения колонн. Прутки арматуры уложены по длине ленты, повышая ее прочность. Ленточно-столбчатая конструкция положительно зарекомендовала себя в холодных климатических условиях с промерзающими грунтами. Основа комбинированного типа применяется для деревянных и металлических ограждений с кирпичными или блочными столбами;
• столбчатый. Это недорогой вариант основы. Заливка фундамента под забор своими руками довольно простая. Она предусматривает бетонирование опор в приямках, подготовленных в почве. Бетонная смесь после заливки обязательно трамбуется. Столбчатый вариант основания применяется для деревянных оград, а также конструкций из профлиста и сетки рабицы. При увеличении веса ограды необходимо выполнять столбы с увеличенной глубиной погружения в почву;

В настоящее время успешно применяется несколько основных разновидностей фундаментов для установки заборов

• ленточный. Благодаря повышенному запасу прочности способен воспринимать вес тяжелых заборов и кирпичных оград. Выполняется путем заливки железобетонной ленты, углубленной в почву на 60–70 см. Ленточная основа воспринимает вес ограды равномерно по всей длине. Ее можно обустроить самостоятельно. Для этого необходимо вырыть приямок, засыпать его гравием, уложить арматурный каркас, собрать щитовую опалубку и произвести бетонирование;
• гравийный. Основание на гравийной подсыпке является разновидностью ленточных конструкций. Применяется для монтажа массивных заборов с увеличенной высотой ограждающей части. Алгоритм формирования гравийной основы предусматривает выполнение работ по подготовке траншеи, а затем создание щебеночно-песчаной подушки. Далее, выполняется уплотнение массива, послойная заливка бетонным раствором и установка в жидкий бетон опорных столбов;
• каменный. Этот вид основания имеет вековую историю, ведь камень традиционно использовался для строительства фундаментов. Алгоритм производства строительных работ аналогичен постройке ленточного основания. Отличие состоит в том, что на щебеночную основу вместо заливки бетона производится укладка камней. При этом арматура не устанавливается, а камни объединяются в единый массив застывшим цементным раствором.

В зависимости от конструктивных особенностей ограждений, применяются различные типы фундаментных оснований. Одним из наиболее распространенных вариантов является ленточно-столбчатый. Благодаря конструктивным особенностям, он способен воспринимать значительные нагрузки, которые создает большинство возводимых ограждений. Остановимся на особенностях и технологии возведения каждого вида фундамента.

Самым оптимальным вариантом конструкции для самостоятельного возведения является ленточно-столбчатое основание

Этапы возведения

Рассматриваемый вид фундамента относится к категории мелкозаглубленных – глубина его закладки не достигает нижнего уровня промерзания грунта. Поэтому такое основание реагирует на вспучивание грунта, слегка приподнимается зимой и опускается при потеплении. Если грунт однородный по всему периметру будущего ограждения, то это не страшно. В противном случае рекомендуется заменить пучинистый грунт песком и гравием на всю глубину промерзания либо возводить свайно-ленточный.

Процесс строительства можно описать следующим образом:

• сначала по периметру будущего забора выкапывается траншея, ширина которой на 200 мм больше расчетной ширины ленты фундамента;
• глубина траншеи определяется исходя из массы забора, а также устойчивости грунта – обычно ее принимают равной 500-700 мм;
• дно траншеи засыпается 100 мм слоем песка, который тщательно утрамбовывается. При этом для лучшей утрамбовки песок обильно смачивают водой;
• следующий слой толщиной 100 мм укладывают из щебня. Его также максимально уплотняют.
• если планируется возведение забора, где в качестве опор для секций будут использованы столбы, через каждые 2500-3000 мм длины траншеи бурят лунки диаметром 200 мм, глубина которых больше глубины траншеи на 400 мм. Впоследствии на дно этих лунок засыпается 100 мм слой песка и вставляются столбы;
• далее изготавливают опалубку для заливки ленточного фундамента. Обычно для этого используют либо листы фанеры, либо оструганные с одной стороны доски. Их тщательно выравнивают с помощью уровня, для лучшей стойкости укрепляют распорками;
• следующим этапом идет вязка арматуры. Для армирования ленты используют четыре продольных стальных прута, которые соединены в каркас посредством вертикальных и поперечных прутков, идущих с шагом в 500 мм. Для вязки арматуры используют специальные проволоку и крючок. Необходимо следить за тем, чтобы стальные пруты были скрыты под слоем бетона толщиной 50-70 мм;
• при установке несущих столбов их дополнительно вставляют в армирующие пояса, которые служат для лучшего распределения боковой нагрузки на фундамент со стороны опор. Армирующие пояса связывают с арматурой фундамента. Теперь можно приступать к заливке бетоном.

В случае если забор возводится на склоне, необходимо соорудить ступенчатую конструкцию, как это изображено на рисунке ниже. Ни в коем случае не стоит возводить наклонный фундамент.

Перед заливкой бетона еще раз проверьте вертикальность положения опор забора. Это позволит избежать больших проблем на этапе монтажа секций ограждения и в целом обеспечит его эстетичный вид! Каждый слой бетона (примерно 200 мм) необходимо тщательно уплотнять. После затвердевания бетона можно приступать к следующему этапу строительства забора!

Кладка кирпича: правила работ

Кирпичную кладь выполняют на дренажную подушку. Ширину фундамента определяют по высоте забора. На каждый метр ограждающей конструкции по ширине выкладывают один ряд кирпичей. Получается, что для создания метрового забора достаточно 1-рядного фундамента, для 2-метровой конструкции основание должно быть двурядным. Что касается глубины траншеи, для ограды высотой в 1 м она должна уходить вниз на 15 см. Для 2-метровых оград рекомендованной глубиной рва является вдвое большее значение.

Как рассчитать количество кирпичей, которые будут тратиться на создание фундамента для забора? Для определения количества рядков мастера обычно руководствуются высотой кирпича. Стандартным кирпичом является материал высотой 6.5 см. Если траншея вырыта на глубину 30 см, к надземной части основания следует приплюсовать 10 см и разделить результат на 6.5. Приблизительно получается 6 рядов.

Стоимость бетонного забора

Сборка подобных ограждений напоминает конструктор, где главную роль играют специальные панели. Чтобы установить бетонный забор, монтируются специальные столбы из бетона, стоимость которых определяется по числу примыкающих панелей.

Намного дороже оцениваются декоративные столбы. К примеру, стоимость обыкновенного столба двухметровой высоты, на котором будут закреплены четыре панели, достигает 600 рублей.

Несколько вариантов бетонных заборов

Декоративный столб, будет стоить более 2500 рублей. Для ограждения, изготавливаются панели самых разных видов:

• В виде булыжника;
• Кирпича;
• Древней кладки.

Стоимость каждой панели достигает 300 рублей. Зная длину забора можно легко определить его стоимость. Очень часто компании, занимающиеся установкой заборов, на своих сайтах демонстрируют калькулятор подсчета, показывающий точную стоимость.

Ленточно-столбовой вариант

Такой вариант используется в большинстве случаев для кирпичных ограждений, а также для смешанных типов конструкций с кирпичными либо каменными столбами. Также возможны варианты, когда забор на ленточном фундаменте обустроить невозможно. Опалубка в этом случае необходима.

Соответственно с предварительно проведенной разметкой необходимо выкопать своими руками траншею, ширина которой будет составлять до 25 сантиметров. Глубина траншеи должна быть не менее полуметра. Через каждые 2-3 метра необходимо правильно сделать углубления для будущих столбов. Ширина таковых ям должна составлять не менее 40 сантиметров, при этом их глубина должна быть около полутора метров.

Разновидности фундамента под забор

Существует множество конструкций заборов, но всех их объединяет нечто общее. Это общее то, что они все стоят лишь на нескольких разновидностях фундамента. Конечно, в зависимости от сложности конструкции могут отличаться такие параметры как глубина залегания фундамента под забор, диаметр или сечение свай (труб), глубина и ширина залегания цоколя фундамента под забор. От чего зависят эти особенности, спросите вы. Отвечаем, такие инженерные особенности конструкции, как и в строительстве дома, высчитываются в зависимости от местных условий. Большое значение имеет то, где будет строится забор, в каких климатических условиях, на каком типе грунта и из каких материалов. Давайте перечислим те немногие способы создания фундамента под забор, цена, которых разница. Но рекомендуем вам опираться в первую очередь на качество и надежность, нежели на цену фундамента под забор.

1. Труба вставляется в лунку, которую делают в грунте и засыпают ее песком и щебнем. Промежутки заполняются камнями щебнем. После этого лунка трамбуется.
2. Бурятся такие же лунки, как и в предыдущем варианте. В эти скважины вставляют трубу, но вместо щебня лунку заливают бетоном.
3. Монтируют опалубку, а в эту опалубку устанавливают трубу. Затем заливают бетон и дают схватиться материалу.
4. Используют специальные винтовые сваи, вместо труб. Похожие по конструкции сваи можно использовать и в строительстве фундамента для дома. О плюсах и минусах свайного фундамента и винтовых свай читайте в прошлой статье.
5. Изначально бетонируются столбы. А затем между ними делают ростверк. Для обеспечения достаточной прочности ленте, ленту ростверка армируют. Под ней формируется воздушный зазор.
6. Используют мелкозаглубленный ленточный фундамент на опорных столбах.
7. Устанавливают ленточный фундамент на глубину промерзания.

Разновидности установки столбов для заборов

А это дорого?

Когда вы начинаете строить забор и вдруг не делали еще инженерно-геологические изыскания, что мы обязательно рекомендуем при строительстве дома и не знаете уровень залегания грунтовых вод. То есть один старый проверенный способ. Начинаете копать около будущего забора шурф. Глубина его должна быть на 50-80 см ниже глубины промерзания по вашему региону. Эту информацию можно посмотреть в интернете, вот неплохой калькулятор. Вот вы копаете и дошли уже до этого уровня а воды все не видать, это хорошая новость для вас. Вам повезло, вы можете выбирать и ставить забор с основанием любой конструкции.

Границы промерзания грунтов в Российской Федерации
