Электрощиток в гараж своими руками по всем правилам

Финишные заботы

Электрощиток для гаража установили согласно инструкции своими руками. Сборка его не вызывает нареканий и замечаний надзорной энергетической службы. Внутренняя разводка, осуществлена своими руками. Она спрятана в стены. Монтаж розеток и выключателей, светильником, подводов в станкам, иному оборудованию произведен безупречно.

Можно и отдохнуть, но что-то беспокоит. Беспокойство требует еще раз осмотреть электрощиток для гаража. Все ли там подключено, как требуется по принципиальной электросхеме. Как сублимированы контакты, устроено заземление. Перед работой электросети нужно еще раз убедиться в том, что работы по сборке электрощита для гаража своими руками со счетчиком сделаны правильно

Для гаражей сборки электрищитов требуются с прочно закрепленной начинкой. Не должно быть искрящихся под напряжением контактов. Это одно из важных условий надежного устройства для гаражей своими руками со счетчиками. Гарантия, что не произойдет возгорания по вине короткого замыкания.

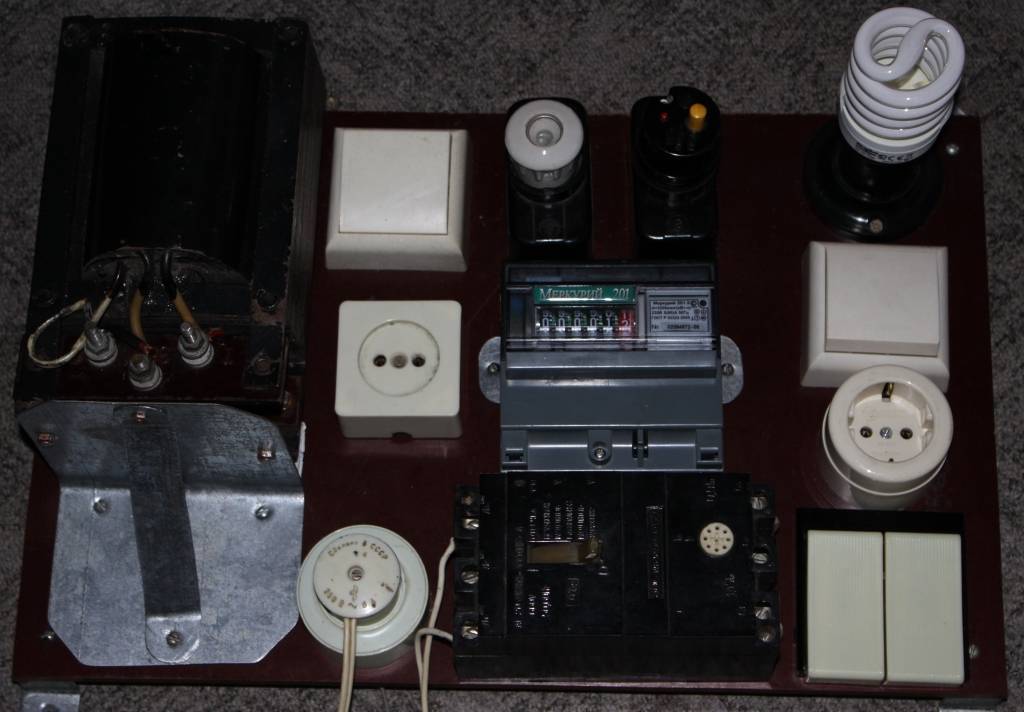

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

• Лампы. Это основной источник света, без которого невозможно работать в гараже.
• Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
• Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
• Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
• Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

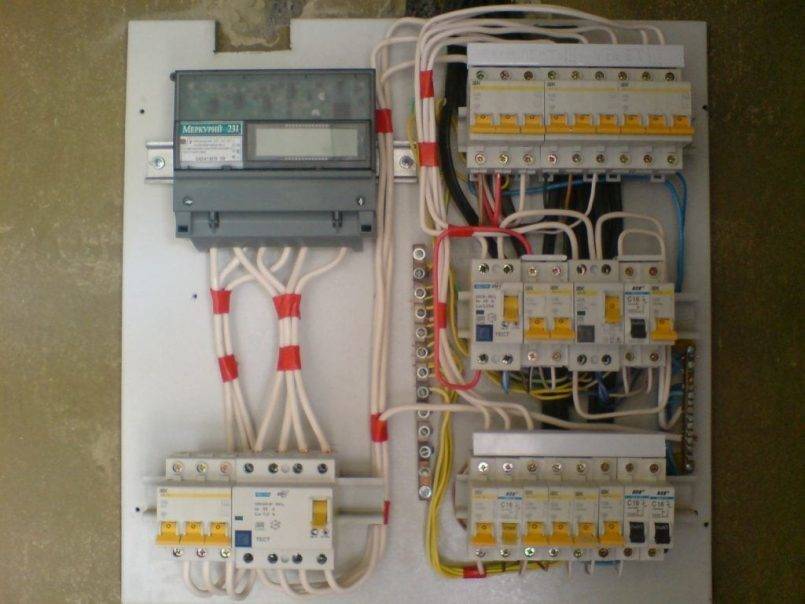

Схема подключения приборов внутри коробки электрощитка

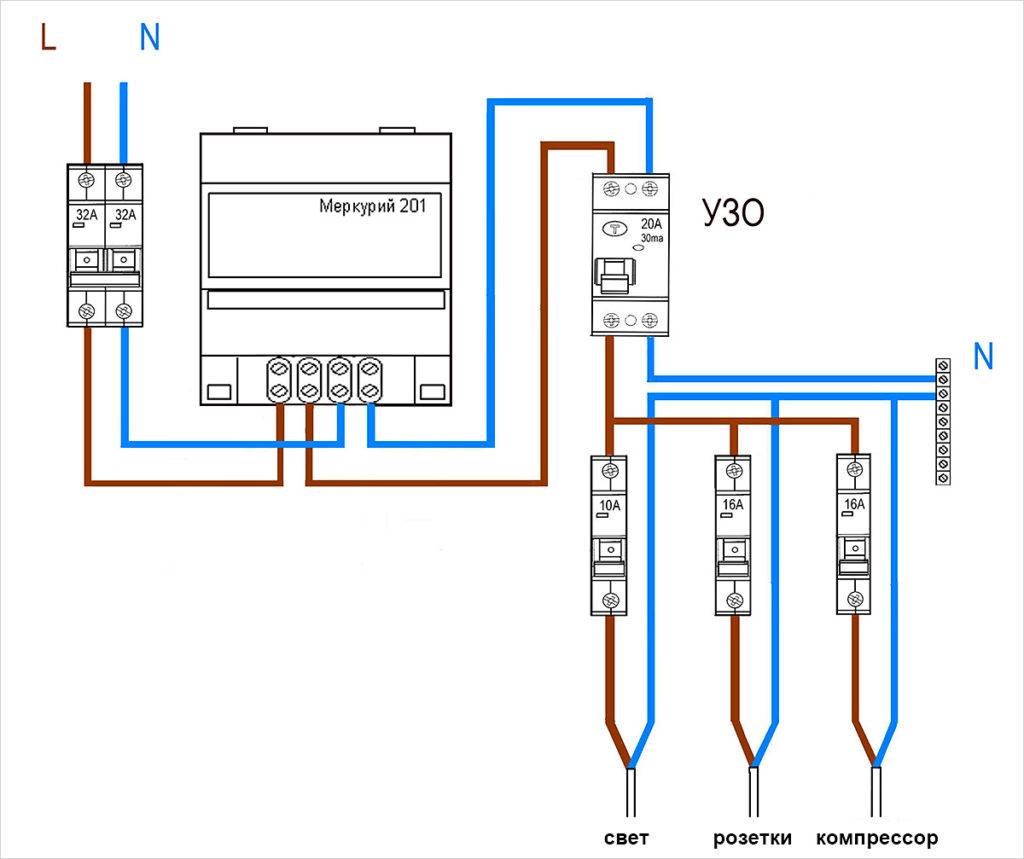

Порядок подключения приборов внутри электрощитка хорошо иллюстрируется приведенной схемой:

1. Входной кабель с тремя жилами от линии на столбе заводится по подготовленному каналу внутрь электрощитка. В качестве шлангов или каналов, по которым пропускается провод, можно использовать металлопластиковые или стальные трубы. Надежнее сделать ввод в короб через заднюю стенку электрощитка, а не бить отверстие в боковой стенке гаража;
2. Внутри электрощитка на монтажные планки последовательно крепятся электросчетчик, автомат отключения КЗ и блок защиты УЗО. Далее устанавливаются пакетники под розетки и приборы для освещения гаража, трансформатор питания светильников и вентиляции подвала;
3. С помощью коммутационных колодок приборы последовательно соединяются в цепь и подключаются к осветительной проводке и силовым проводам, идущим к сварочному посту и блоку розеток с максимальным током потребления до 25А. Остальные розетки подключаются к пакетникам с током отсечки в 16А.

Совет! Промаркируйте зачищенные отрезки проводов с помощью цветной изоленты. Это упростит подключение к колодкам и позволит избежать путаницы «земля-фаза».

Зачастую, чтобы упростить работу с подключением и пломбировкой счетчика в гараже, перед вводом в электрощиток устанавливают обычный отсечной рубильник или переносят дифавтомат. Обычно на этом настаивают электрики гаражного кооператива, так проще и надежнее защищаются от КЗ лампы внешнего освещения, и проще работать со счетчиком.

Целесообразность такого решения не всегда понятна, поэтому многие автолюбители могут страховаться и устанавливают в гараже два автомата, до и после счетчика, что тоже не всегда оправдано.

Розетки и осветительные приборы в гараже подключаются отдельными пакетниками, их разделяют на две группы – силовые с порогом в 25А и маломощные – для срабатывания на обычных розетках с нагрузкой не более 1,5-2 кВт. Для освещения достаточно слабых 5-ти амперников, но желательно на каждую точку освещения гаража, например, для прожектора, переноски и четырех настенных светильников установить свой выключатель на электрощитке.

Обязательным атрибутом смонтированного в гараже электрощитка является полноценный контур заземления проводки гаража

Это крайне важно. Не стоит особо надеяться на нейтраль линии напряжения и уповать на то, что она заземлена, как заявляют электрики и их помощники. Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора

Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан

Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора. Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан.

Зачем устанавливать электрический щит в гараж

Электрощиток для гаража

При монтаже и регистрации устройства гараж становится помещением, которое необходимо полноценно обустроить, чтобы оптимизировать его функциональные возможности. При выборе оборудования заранее должна продумываться и планировка, площадь помещения. Обусловлено это тем, что именно эти факторы определяют объемы потребляемой электроэнергии. Для максимального комфорта помещение делят на несколько зон:

• Основная часть, предназначенная для хранения автомобиля.
• Дополнительная зона, предназначенная для хранения инструментов, а также размещения рабочей зоны и ремонтной ямы.

Многие автовладельцы сами проводят шиномонтаж и прочий ремонт, следовательно, освещение в помещении требуется полноценное. Для осуществления большого количества работ, требуется установка качественного щита.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

• чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
• лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
• чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
• распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
• если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
• при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Прокладка кабелей

После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.

Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.

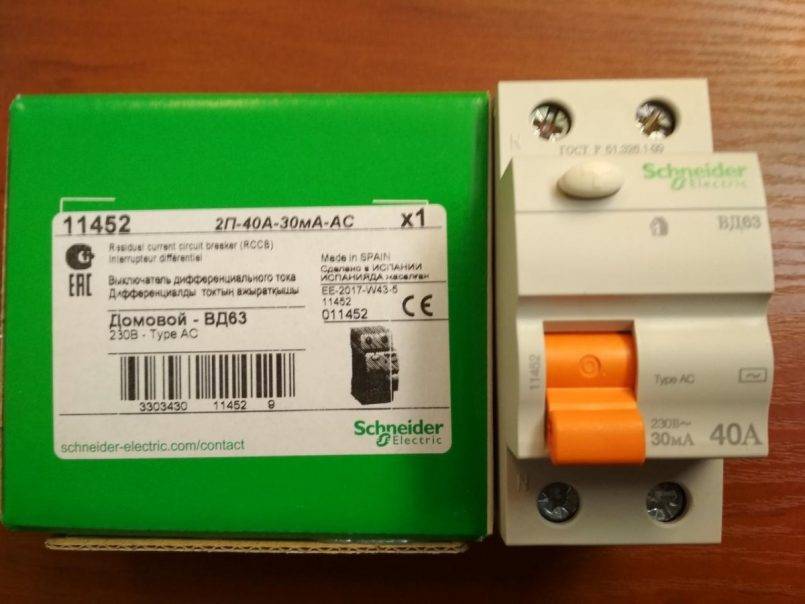

Принцип работы УЗО

Для того, чтобы правильно выбрать УЗО, вначале желательно ознакомиться с принципом его действия и устройством.

Так, если рассматривать конструкцию простейшего однофазного УЗО, которые чаще всего применяются в жилом секторе, то следует отметить, что в состав прибора входят следующие комплектующие:

• Ферритовый тороидальный сердечник;
• Первичная катушка из медного проводника заданного сечения (для однофазных УЗО используется 2 штуки). Необходима для создания в тороидальном трансформаторе магнитного поля, за счет прохождения тока нагрузки через прибор.
• Вторичная катушка для цепей управления. Используется в качестве создания сигнала для работы электронных органов управления;
• Исполнительный механизм. Управляет (замыкает/размыкает) силовыми контактами, которые отвечают за подачу напряжения;
• Группа силовых контактов;
• Токовый усилитель;
• Тестовая кнопка. Необходима для периодической проверки УЗО на работоспособность;
• Корпусная часть.

Ну а для того чтобы понять алгоритм работы прибора, желательно рассмотреть принцип действия УЗО на определенном примере.

Так, допустим, если через фазный проводник УЗО протекает ток определенной величины, то соответственно, выполнив работу, ток аналогичного уровня должен протечь и по нулевой шине. В ситуации, когда разница между фазным и нулевым током не существенна (стандартный режим работы оборудования), то прибор функционирует в обычном режиме. Если же разница токовых значений достигает критического уровня, то электронная схема УЗО дает сигнал на размыкание группы силовых контактов и объект обесточивается.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным

Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным. Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Устройство гаражного электрощитка

Понятно, что основное предназначение электрощитка заключается в удобном и безопасном управлении системой распределения потребителей в гараже, поэтому в состав электрощитового набора обязательно входит:

• Счетчик электрический сертифицированный, с отметкой о прохождении поверки в конторе Энергосбыта;
• Прибор УЗО, защищающий человека и электроприборы от токов утечки и стока по мостикам проводимости;
• Прибор общей защиты входных цепей от короткого замыкания в проводке гаража;
• Однофазные пакетники с возможностью автоматического разрыва цепи при возникновении КЗ;
• Коммутационная панель и монтажный ящик с несколькими рядами металлических крепежных планок.

Важно! В данном случае можно собрать электрощиток для установки в гараже только для питающего напряжения в 220В. Варианты подвода и обустройства в помещении гаража трехфазного напряжения должны выполняться только специалистами РЭС, по заранее согласованному проекту

Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В.

Поэтому для любого варианта подвала в помещении гаража необходимо предусмотреть на электрощитке дополнительный понижающий трансформатор с пакетником. Для организации освещения потребуется вывод с трансформатора на дополнительный контур проводки подвала со своим заземлением.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Предназначено для защиты от поражения током утечки. Последний возникает при повреждении изоляции схемы. Особенно актуально применение УЗО в гаражах со смотровыми ямами, где проводятся работы с электроинструментами. В яме обычно присутствует повышенная влажность, увеличивающая вероятность образования тока утечки.

“> “>

Схема электропроводки в гараже: советы по планированию

Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.

В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.

Описание электрощита

Устройство защитного отключения

Устройство представляет собой удобную и функциональную панель, внутри которой находится специальное электрическое оборудование. Благодаря его работе осуществляется прием и распределение тока. Производят оборудование из материалов, устойчивых к механическим и термическим воздействиям. Электрощиток оснащен дверцей, которую необходимо всегда запирать. При выходе из гаража устройство можно с легкостью обесточить. Также в состав прибора входят такие детали:

• Электрический сертифицированный счетчик, на котором зафиксированы результаты проверки в организации Энергосбыта.
• Монтажный ящик и коммутационная панель, а также металлические крепежные планки, расположенные в несколько рядов.
• Прибор УЗО, выполняющий защитную функцию. Оберегает человека и технику от утечки и стока токов по мостикам с хорошей проводимостью.
• Однофазные пакетники, способные автоматически разорвать цепь при выявлении КЗ.

Речь идет об электрическом устройстве, которое питает напряжение в 220 Вт. Подвод и обустройство трехфазной цепи должно осуществляться только сотрудниками РЭС, по предварительно согласованному проекту.

Проектирование рабочей схемы электрощитка

Когда необходимо изготовить электрощиток для гаража, обязательно принять к сведению и учесть максимальное значение допустимого тока нагрузки, на которое рассчитана сама электросеть. В ряде случаев, как вариант решения проблемы последующей эксплуатации, придется отказаться от ряда приборов, потребляющих ток. К сведению принимаются следующие моменты:

Каждый потребитель обязательно должен быть подключен к сети энергоснабжения через электрощиток. Данное правило актуально в том случае, когда принимается решение подключить к сети сразу несколько частных домовладений. Самым оптимальным решением для обеспечения защиты послужат выключатели автоматического типа, которые при необходимости легко демонтировать. Дополнительно к распределительным автоматам необходимо предусмотреть и установку вводного устройства, выбрать который можно, опираясь на показатели работы сети питания. Если необходимо подвести напряжение однофазного типа, агрегат необходимо устанавливать на 220В, при подводе трехфазного — на 380В. При необходимости подключения к сети промышленного аппарата необходимо подвести трехфазную сеть. Осуществляется подобный подбор предохранительных элементов исключительно по типу потребителей, параметров номинального тока и напряжения. Все указанные данные можно запросто обнаружить, просмотрев паспорт к продаваемому оборудованию. Как показывает практика эксплуатации, ток отключения агрегата не должен быть больше, нежели чем номинальный. На бытовые розетки устанавливаются исключительно автоматы дифференциального типа, другие же потребители могут без проблем быть подключены посредством использования стандартных элементов. Допускается также подключение электрических приемников, отнесенных к одной категории через установленный общий автомат. К примеру, это касается непосредственно элементов освещения. На практике, сварочный аппарат является наиболее энергоемким потребителем среди всех используемых в работе

Именно по этой причине важно предусмотреть дополнительные затраты мощности, рассчитать актуальный запас. В частности, стоит отметить, что элементы освещения, бытовые розетки должны подключаться исключительно через предохранитель, рассчитанный на 16А, в то же самое время сварочный агрегат потребует установку элементов не менее чем 50А

Ориентироваться при последующем монтаже оборудования стоит исключительно на проведенные расчеты, если установлено, что приемников одной категории установлено несколько

Также важно принимать к сведению и паспортные данные оборудования, завяленные производителем. Стоит обязательно предусмотреть установку в конструкцию дополнительно одного резервного автомата, рассчитанного на 16А

При этом одним из обязательных условий (и выгодных с точки зрения обслуживания дома), устанавливается счетчик электрической энергии, в соответствии с заявленными требованиями коммунальных служб. Важно предусмотреть в конструкции и элемент заземления, что регламентировано требованиями принятого в настоящее время свода ПЭУ. В таком случае, необходимо проследовать рекомендации и применять систему TN. Конкур заземления в этом случае выполняется исключительно из прутков круглого сечения диаметром порядка 15 миллиметров. Это решение принимается в том случае, когда контур для системы полностью отсутствует. Разработчику необходимо определиться в будущем и с вопросом выбора корпуса для последующего щитка. В настоящее время в продаже предлагаются специальные шкафы, как открытого, так и закрытого типов. Учитывая, что гараж в соответствии с принятыми нормами относится объектам повышенной опасности, стоит отдать предпочтение конструкциям именно закрытого типа

Связано это также с тем, что в воздухе могут витать пары вредных смесей, способные навредить отдельным элементам системы и приборам, устанавливаемым внутри Также необходимо обратит внимание на степень защиты агрегат, которая должна иметь показатель соответствующий IP20. Стоит отследить тот факт, что шкаф должен оснащаться установленными рейками DIN

Основное освещение помещения гаража

Часто распред щиты ставят в гараж для организации освещения. Сделать это очень просто, и, следовательно, каждый владелец авто может сделать такой щит собственноручно. Но перед работой лучше прочитать рекомендации, которые помогут организовать освещение.

Выделяют целый ряд особенностей устройства освещения гаража, с которым ознакомиться может каждый владелец:

• для качественной системы освещения, в помещении необходимо установить не менее 4 источников света;
• лампы должны ставиться попарно;
• для яркого света, необходимо дополнительно установить лампочки в передней и задней части гаража;
• распред щиток с электрооборудованием лучше установить в центре одной из боковых стен, дабы было легче протягивать проводку;
• если в гараже систематически пользоваться сварочными аппаратами или другими устройствами, необходимо ставить щитовые, которые выдержат нагрузку в 50 А;
• при организации освещения использовать кабель с медной жилой, так как она защищена от возгорания и отвечает необходимым требованиям по безопасности.

Варианты освещения в гараже.

Место установки

Самостоятельная установка щита электрического – ответственный этап работ, при выполнении которых необходимо соблюдать технические регламенты, технику безопасности и учесть особенности планировки гаража. Как правило, современный гараж – это многофункциональное строение, которое условно разделено на 2 части:

1. небольшая автомастерская с ремонтной ямой;
2. место для хранения автомобиля.

Обустройство светом современного гаража – залог не только удобного въезда/выезда без «сюрпризов» с хорошим обзором, но и создания оптимальных условий для проведения ремонтных работ: хранение множества инструментов, сварочного аппарата, другого оборудования, требующего подключения к электросети. Поэтому монтаж электрических щитов – обязательное условие и для создания элементарного освещения, и качественной окраски или диагностики автомобиля.

Традиционный вариант электроснабжения гаража – устройство четырех точек освещения двумя парами по разным сторонам автомобиля: слева, справа. Не менее популярный вариант обустройства гаража светом – расположение пар лампочек сзади и спереди транспортного средства. Для каждой пары приборов обязательно установить отдельный выключатель, а если помещение подвальное – использовать трансформатор, который будет подавать энергию для освещения трех зон:

1. у входа;
2. ремонтная яма;
3. в части, где расположен погреб или мастерская.

Оптимальное расположение специального шкафчика – закрепить электрический щит для гаража поближе к вводу электричества в помещение. Главное при выборе расположения электрощитка – предусмотреть прямой доступ и выбрать максимально удобное место, защищенное от сырости. Кроме того, монтаж специального шкафчика обязательно выполнять на определенной высоте от чистого пола (1,4-1,7 м), подальше от источников тепла и на жесткой конструкции, которая не подвержена сотрясениям.
