Как сделать свайный фундамент из пластиковых канализационных труб
В этом случае труба является несъемной опалубкой для железобетонной сваи. Канализационные пластиковые трубы имеют разные диаметры, соответственно легко выбрать для будущей опалубки нужный диаметр.
Несущую способность свайного фундамента обеспечивает бетон, с арматурой залитый в трубу.
Имея загородный участок, «мастеровитые» люди, к сожалению, не могут себе позволить нанимать специалистов, да и работу приятно делать своими руками. В основе каждого дома находится фундамент. Свайный фундамент ─ один из простых в исполнении.
Особенно когда есть возможность применить в качестве опалубки для сваи пластиковые трубы
Обратите внимание, что трубы можно купить в магазине или использовать имеющиеся б/у материал
В среде специалистов такой вид трубы с бетоном относят и к свайному и к столбчатому фундаменту.
У каждого строителя диаметр трубы будет разный, я для домика (6х6 метров) выбрал трубу диаметром 110 миллиметров, что надо учитывать:
· свайный фундамент нагрузку от дома передает через почву (слабый слой) на твердое основание (скала, камень, суглинок), надо знать какая почва на участке;
· делая расчет фундамента, учитывайте правило в неравенстве нагрузка дома должна быть меньше сопротивления почвы;
· хорошо делать свайный фундамент на подтопляемых участках;
· для России важно, чтобы нижний конец трубы был глубже промерзающего слоя зимой.
Из всех правил, что я прочитал перед строительством дома, я понял, что такой фундамент делают для домов каркасной сборки, щитовой, возведение строения из бруса. Если труба большого диаметра, тогда можно «замахнуться на строение из 2-3 этажей. Но нельзя его делать для каменных домов, большой вес и давление на грунт.
Выбирая для себя пластиковую трубу для сваи, обращайте внимание кроме диаметра еще и на толщину труб, рекомендуется не менее 3.5 миллиметра, идеальный вариант 4 миллиметра толщина стенки. Длина выбирается разная, по необходимости, в моем случае исходные данные для сваи:. · труба диаметром 110 миллиметров;
· труба диаметром 110 миллиметров;
· толщина стенки 4 миллиметра;
· длина трубы 3 метра, с учетом почвы участка в грунт уходит 1.5 метра трубы.
Причины, по которой я обратился к несъемной опалубке при возведении дачного домика:
1. Нет никаких трудностей с доставкой, легкая транспортировка.
2. С такой трубой легко работать, обрезать.
3. Нет необходимости, ни в какой механизации процесса.
4. Свайный фундамент имеет эстетичный вид, постоянное проветривание пространства под полом дома.
Я изначально сделал разметку из колышков и шпагата, наметил контуры будущего дома, забил в точках, где будут сваи арматуру диаметром 6 миллиметров. Сам процесс установки свай простой. Пробурил по периметру будущего домика 8 углублений буром, для моей трубы (110 миллиметров) подошел садовый бур. Два отверстия по центру квадрата. Дом будет 6 метров на 6 метров.
- Если у вас другие условия, вам потребуются:
- · знать вес вашего строения;
- · сделать расчет площади основания для фундамента, используем формулу S = πR2, R- радиус трубы;
- · узнать какой грунт на участке;
- · сделать план расположения свай;
- · рассчитать длину пластиковой трубы.
После бурения лунок я установил в них пластиковые трубы, наружные пустоты засыпал грунтом с гравием. Уплотнил с проливом водой. Сваи ставил по отвесу и уровню. В темное время применил лазерный уровень, отметил по нижней точке.
Днем все трубы подрезал по отметкам. Для моего домика армировать сильно не необходимости. Залил бетон и в каждую трубу забил по 3 штуки арматуры диаметром 6 миллиметров. Для обвязки применил шпильку с резьбой М14. Потом всю конструкцию заполнил бетоном.
Сваи готовы. Ждем полного отвердения.
Расчет винтовых свай для фундамента каркасного дома
Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.
Перед началом работ следует просчитать следующие показатели.
— какой грунт на участке и его особенности;
— уровень грунтовых вод и диапазон сезонных колебаний;
— уровень промерзания почвы;
— вес всего строения;
— увеличение сезонных нагрузок (снег, ветер);
— ветровые нагрузки.
Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.
Винтовые сваи располагаются таким образом, чтобы нагрузка строения распределилась равномерно на все опоры. Поэтому нужен план строения уже на этапе проектирования. Набросайте рисунок будущего дома, чтобы сметчик имел представление, что именно просчитывать. В процессе расчетов в план будут вноситься корректировки, чтобы оптимизировать проект.
Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.
Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.
Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.
Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).
Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.
Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).
Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.
В чем особенность такого рода свай

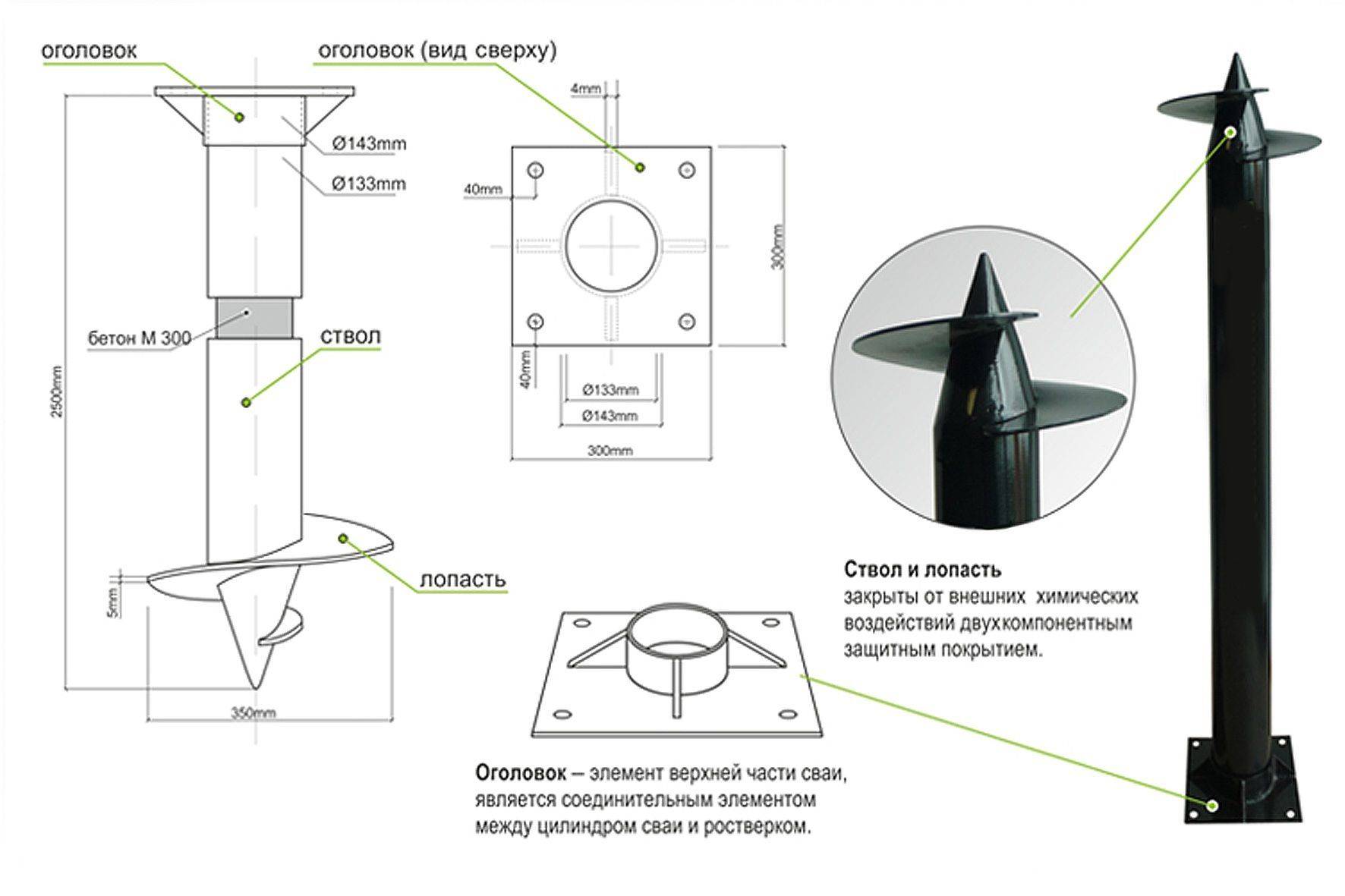

Винтовые сваи представляют собой полую металлическую конструкцию, поверхность которой покрыта специальным антикоррозийным покрытием.
Использование винтовых свай

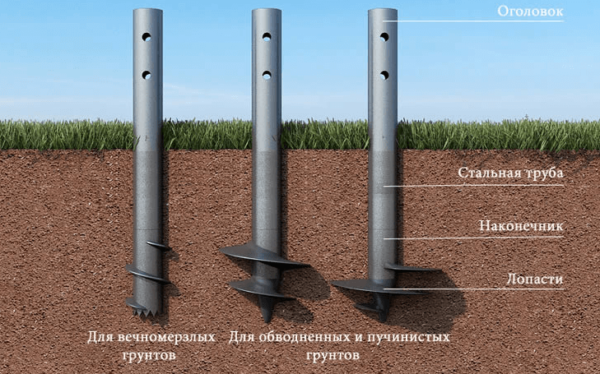

Сваи состоят из таких частей:
- Трубчатое полое тело. Для надежности конструкции для изготовления тела используется бесшовная труба, толщина стенки которой колеблется в пределах 57 – 320 мм. По стандарту длина трубы должна быть 3 – 6 м. при использовании шовной трубы прочность фундамента снижается в 2 – 3 раза.
- Литой наконечник. В домашних условиях приварить наконечник к телу идеально ровно довольно сложно. Но сваи с литыми наконечниками значительно увеличивают устойчивость и прочность фундамента.
- Сварной наконечник. Данный вид наконечника изготовляется из нескольких частей, которые привариваются к телу по очереди. Существует вариант изготовления винтовых свай, сварные наконечники которых изготовляются отдельно, а затем привариваются к телу.
- Спиралеобразная лопасть. Этот элемент сваи предназначен для более удобного и надежного ее погружения в породу. При изготовлении лопасти, необходимо учитывать, что шаг витка должен быть в диапазоне 5 – 11 см, а толщина лопасти не выходит за пределы 9 – 13 мм. Ближе к карнизу толщина лопасти постепенно увеличивается. В зависимости от количества лопастей, сваи подразделяются на одновитковые и двухвитковые.
- Оголовок. Наиболее простой разновидностью оголовка является простая пластинка, которую приваривают к телу. Для изготовления оголовка также может быть использован швеллер или срубы брусов.
- Антикоррозийное покрытие. Для предупреждения процесса возникновения и развития коррозии внутреннюю полость конструкции заливают бетоном, который никоим образом не влияет на прочность и устойчивость фундамента. С внешней стороны сваи покрываются лакокрасочным, холодным или горячим покрытием, обладающим антикоррозийными свойствами. В состав всех разновидностей покрытий входит цинк. В некоторых случаях с целью борьбы с коррозией используется стекловолокно. Холодное покрытие гарантирует надежную защиту на протяжении 15 – 25 лет, а горячее, обладает способностью к самовосстановлению. При его использовании нет необходимости в дополнительном использовании лакокрасочного защитного слоя.
Нередко при возведении фундамента используются сваи без наконечника. Их особенность заключается в том, что у них нет конуса.
При их изготовлении труба срезается на 45 градусов и заглушается специальной пластинкой. Лопасти же привариваются непосредственно на тело. Винтовые сваи без наконечников применяют для возведения фундамента на торфовых грунтах.
Особенности устройства и назначение лопасти
Выше мы уже упоминали, что это самый важный элемент сваи.
Если ток слишком большой , т о металл перегревается, прочность такого шва ниже расчетных значений. Если ток очень слабый, то шов неравномерный и с недостаточной глубиной проваривания. Примерно так же влияет на прочность сварного шва и диаметр электродов. В среднем он должен равняться половине толщины свариваемых деталей. Если вы не имеете достаточного практического опыта для наложения шва, то настоятельно рекомендуем обратиться за помощью к профессиональному специалисту. В противном случае никто не может поручиться за прочность конструкции . Надо помнить, что любые, даже незначительные нарушения прочности фундамента оказывают крайне негативное влияние на сооружения. Л иквидаци я проблем по требует много сил, времени и финансовых средств. Для восстановления несущих характеристики фундаментов необходимо проводить комплекс технически сложных строительных мероприятий. В одиночку без наличия специальной техники и оборудования с такими задачами не справиться.
На какие параметры лопасти надо обращать внимание ?
Расстояние между витками (шаг)
Очень важный параметр, определение конкретного шага никогда не должно делаться на глаз, а только после специальных инженерных расчетов.
На что влияет шаг л опастей?
- Шаг слишком меленький. Лопасть вкручивается медленно, один оборот опускает ее в землю на размер шага. Кроме того, есть большая вероятность, что нарушится плотность грунта между лопастями, он критически по теряет несущие способности, весь вес должна удерживать только нижняя часть винта. Как следствие – резко уменьшается несущая способность винтовых свай, надо пересматривать план их размещения под фундамент. Еще одна проблема. При неблагоприятном совпадении физиче ских свой ств гр унтов и нарушении технологии изготовления элементов возможны ситуации пробуксовывания – свая не ввинчивается в землю.
- Шаг слишком большой. В озрастают усилия для вкручивания сваи, каждый оборот резко ее заглубляет, увеличиваются нагрузки на все сварные швы. Если не контролировать усилия, то возможны механические повреждения, элементы придется менять новыми, а старые капитально ремонтировать.
Самостоят ельно сделать расчет невозможно, э тим занимаются специально подготовленные специалисты с высшим техническим образованием.
Есть варианты изделий, на которых лопасти привариваются только к цилиндрической части сваи, а на других они фиксируются на конусе. Конкретный выбор зависит от геофизических данных грунтов и максимальных расчетных нагрузок.
Диаметр
И это зна чение должно рассчитываться . Дело в том , что слишком большой диаметр создает сложности при вкручивании . Не только увеличивается усилие, но и повышается вероятность упора о большие подземные камни. Если своевременно проблему не заметить и не прекратить вкручивание сваи, то лопасти могут полностью оторваться. Очень маленькие лопасти понижают несущие характеристики. Приходится увеличивать общее количество свай, что по различным причинам не всегда возможно.
Изготовление наконечников
Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:
- Из тела трубы;
- Из отдельных сегментов;
- Цельнометаллические;
- Крестообразные.
В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.
Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.
Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.

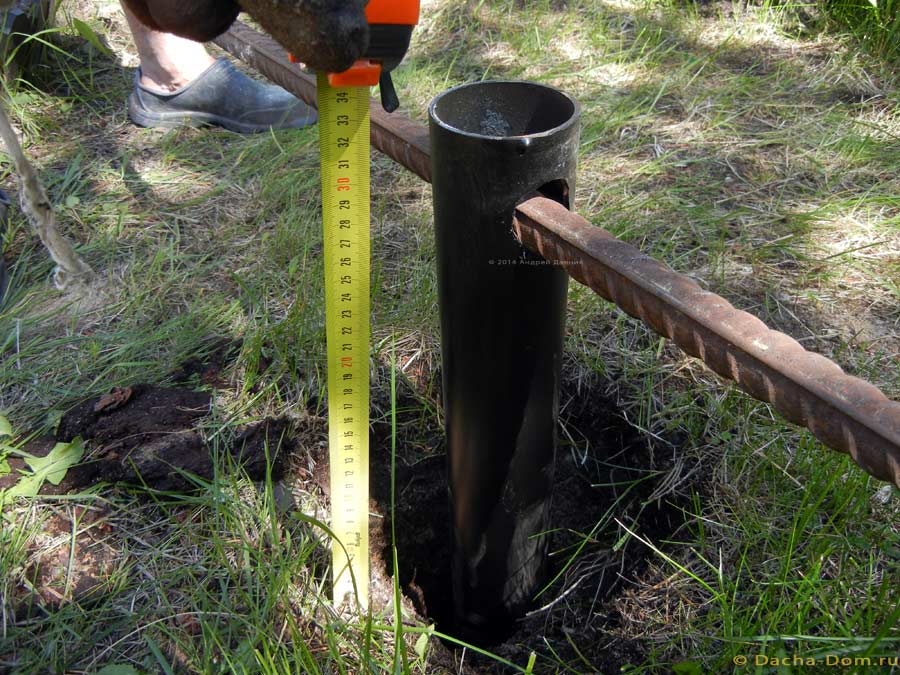

Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на 1.5-1.7 метра.
Бюджетный вариант опорных свай своими руками
Если вы планируете поставить на дачном или придомовом участке забор, построить небольшой сарай или установить вольер, то можно использовать для этих целей универсальную основу, на изготовления которой потребуется минимум времени и средств.
Установив такие столбики, вы сможете использовать их в качестве опорных свай, к которым можно будет потом приварить профильную трубу и сделать что-то наподобие ростверка. А можно просто сделать столбы для установки забора из круглой трубы или профиля, приварив вот такую металлическую крышку.
В общем, данная технология универсальна и ее можно без проблем адаптировать под разные строительные задачи — многим, думаю, будет интересно узнать о ней побольше. Поэтому не будем напрасно терять время, а сразу же перейдем к делу. Рассказывать буду по порядку, в последовательности выполнения работ.
Сделать винтовые сваи своими руками — это просто
Винтовые сваи сделать своими руками не так уж и сложно. Нужно только начать и всё у вас получится. Мы предоставим вам винтовые лопасти всех размеров и конфигураций, и поделимся своим опытом производства свай.Винтовые сваи для опоры различных зданий в виде свайного винтового фундамента используются уже достаточно давно. Фундаменты на винтовых сваях подходят для многих типов грунтов.
Винтовые сваи наилучшим образом зарекомендовали себя в самых сложных ситуациях:
- При строительстве на участках с высоким уровнем грунтовых вод;
- Для грунтов у которых верхний слой слабый, а плотные слои находятся на большой глубине;
- Для участков, отличающихся высоким показателем глубины промерзания;
- На участках с перепадом высот;
- Для строительных объектов с высокой нагрузкой.
Основные отличительные характеристики Винтовых свай:
- Универсальность;
- Большая несущая способность. Некоторые сваи способны выдержать нагрузку до 30 тонн;
- Возможность механизации процесса монтажа;
- Минимальные сроки установки свай;
- Всесезонность. Монтаж винтовых свай можно делать даже в морозы;
- Незначительное количество земляных работ;
- Продолжительный срок эксплуатации до 150 лет;
- Более низкая стоимость по сравнению с другими фундаментами.
Винтовая Свая представляет из себя стальную трубу с заострённым концом, который называется конусом сваи.
Конус винтовой сваи ещё называют розочка или корона винтовой сваи.
К конусу сваи приваривается гнутая винтовая лопасть, а на сверху свая завершается оголовком из металла.
Винтовые сваи монтируются в грунт технологией ввинчивания. Такой процесс даже можно произвести своими силами, не обращаясь к специалистам.
Когда необходимое количество свай установлено, их подрезают по высоте, и при необходимости сверху приваривают оголовки. Оголовки служат для монтажа обвязки или ростверка.
Размер оголовка выбирается соответственно диаметру сваи.
Если требуется увеличение несущей способности винтовой сваи, то можно использовать армирующий каркас.
Для самостоятельной сборки винтовых свай вам понадобятся:
Лопасти для винтовых свай гнутые со стандартным шагом гибки
Площадки с отверстиями для изготовления оголовков или готовые оголовки
Труба нужного диаметра
Антикоррозийное покрытие для свай
Важной задачей является правильный раскрой конуса на винтовой свае. Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт
Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт
Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт.
Начинаем делать конус:
На конце трубы производим разметку конуса. Стандартные винтовые сваи заканчиваются конусом — 4-х лепестковой короной.
Высота конуса винтовой сваи равна 1.5 диаметра трубы.
После разметки вырезаем лепестки конуса в количестве 4-х штук.
У начала разреза делаем поперечную насечку. С её помощью части конуса легче согнутся.
Далее, осталось только стукнуть по каждому лепестку тяжёлым молотком и они сойдутся в общую вершину конуса.
Теперь части конуса можно заварить.
Следующий этап:
Привариваем гнутую винтовую лопасти к конусу.

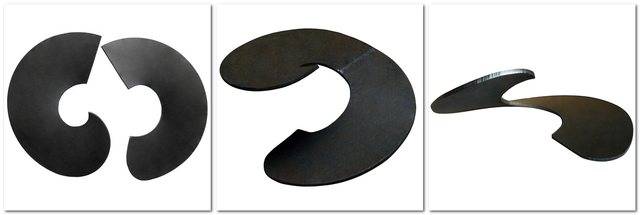

Стандартные лопасти для винтовых свай 76, 89, 108, 133, 159, 219, 325 диаметра состоят из 2-х сегментов, которые свариваются между собой.
Только лопасть для 57 винтовой сваи состоит из одного сегмента.
Если вы раскроили конус по нашим рекомендациям и используете лопасти с правильной геометрией и стандартным шагом гибки, то всё у вас получится само собой.
Лопасть плотно сядет на конус с минимальными зазорами, что значительно ускорит время сборки винтовой сваи и сэкономит вам сварочную проволоку.
Вам останется только себя похвалить!
Со своей стороны мы хотим предложить вам наши правильные винтовые лопасти:
Мы умеем делать лопасти любых диаметров и конфигураций, подгонять под трубу нужного диаметра, изменять внешние размеры лопасти.
У нас есть более 40 видов винтовых лопастей для разных нужд. Смело переходите по ссылкам, чтобы посмотреть предложения:
Площадки для изготовления оголовков
Делаем на заказ Прессы для Гибки Винтовых Лопастей. Гнут лопасти от 57 до 133 диаметра без смены матрицы и пуансона. Мощная гидравлика пресса позволяет гнуть 2 лопасти сразу.
Если вы пока не решились делать винтовые сваи самостоятельно, то мы можем предложить вам готовые винтовые сваи любых диаметров и длины по низким ценам:
Приваривание «оголовков», обвязка
Последний этап установки – когда на сваи надевают оголовки и приваривают их к сваям.
Установка оголовков на сваи с отверстиями для крепежа бруса используется в строительстве объектов из дерева.

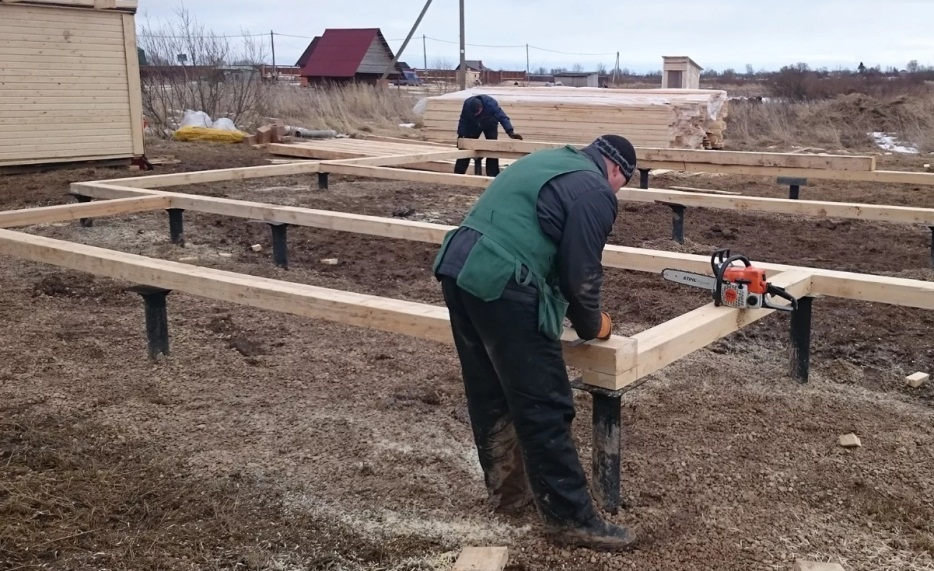

Обвязка свайного фундамента может быть из бруса и металла, что уместно для дома из кирпича, например. Процесс в этих двух случаях выглядит по-разному:
- На оголовки свай настилают гидроизолирующий материал, сверху укладывают брус, а горизонтальные элементы основания врубают в дерево и закрепляют гвоздями.
- Швеллер из металла приваривают к оголовкам, дополнительно закрепляют с помощью болтов. Обвязка швеллером дополнительно усиливает несущую конструкцию и потому подходит даже сложным громоздким строительным объектам.
Ростверки для свайных фундаментов могут выглядеть как балки (из дерева, железобетона или металлопрофиля –швеллера) по периметру и под несущими стенами здания или как монолитная плита – когда прямо на площадке бетон заливается в подготовленную опалубку с каркасом из арматуры.
В любом случае, обвязка или монолит поверх установленных свай – классический этап выполнения работ по возведению свайно-винтового фундамента, необходимый подготовительный процесс для монтажа пола дома и возведения стен.
Изготовление и установка винтовых свай своими руками
Фундамент на винтовых сваях — это универсальная конструкция, которую возводят на любых грунтах. Работы могут проводиться при самых низких температурах, во время осадков, во всех климатических широтах. Для малоэтажного строения винтовые сваи своими руками можно сделать при помощи сварочного аппарата, стальной трубы и листовой стали. Данный тип фундамента пользуется популярностью, так как является самым надежным на сложных грунтах, на уклонных, водных, болотистых участках. К его преимуществам относятся легкий монтаж и низкая себестоимость.
Устройство винтовой сваи
Винтовая свая изготавливается из высокопрочной стали. От внешних факторов она защищается покрытием на основе эпоксидной смолы или антикоррозионной грунтовкой. В целом изделие представляет собой конструкцию из 3-х частей:
- пустотелая труба;
- наконечник;
- спиралевидная лопасть.
Нижний конец трубы имеет заостренную (коническую) форму. Верхний конец представляет собой оголовок, который приваривается после вкручивания трубы в грунт и заливки в нее бетонного раствора. Параметры всех частей конструкции зависят от веса строения, габаритов фундамента, типа грунта. Лучше не подбирать их приблизительно, а заказать расчет в проектной организации. Так Вы будете уверены, что изготовление свай происходит с соблюдением норм строительства и с учетом особенностей грунта.
Материалы для изготовления

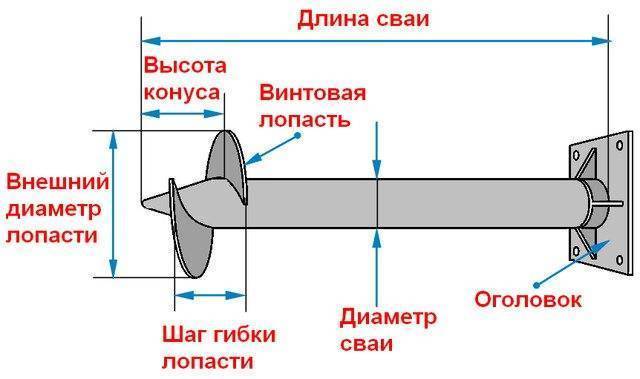

Для изготовления винтовой сваи требуются знать следующие данные:
- длина трубы;
- диаметр трубы;
- длина наконечника;
- шаг лопасти;
- диаметр лопасти;
- угол наклона лопасти к плоскости;
- линия приваривания винта к трубе;
- толщина стали (для частного домостроения равна 4 мм).
Для примера приводим значения диаметра трубы и условия применения данных свай в строительстве:
- 57 мм — для легких заборов (диаметр лопасти 200 мм);
- 102-108 мм — для домов каркасного типа (шаг винта 50 мм, диаметр винта 300 мм);
- 133 мм — для домов из камня, кирпича, дерева, различных блоков;
- 159-325 мм — для тяжеловесных зданий, включая многоэтажные и промышленные.
Процесс изготовления
Итак, Вы решили построить небольшой дом, гараж, хозпостройку на фундаменте данного типа. Длина каждой сваи не должна быть меньше 200 мм. Их изготовление потребует наличия следующих материалов:
- труба подходящего диаметра;
- лопасть подходящего диаметра и шага;
- конусообразный наконечник (например, длиной 150 мм).
Для работ потребуется электрический сварочный аппарат и электроды 3 мм. Лопасти и конусы нарезают из листовой стали, при этом следует учесть особую конфигурацию винтов. Конус размечают в виде равнобедренного треугольника с основанием, равным длине окружности. Длина сторон равна длина конуса (Скачать чертеж).
Важно: самостоятельное изготовление и сварка частей должны проводиться с четким соблюдением параметров. Малейшие изменения могут привести к нарушению технологии
Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования.
Установка своими руками
Сваи можно ввинтить в землю при помощи ручных приспособлений. Самое простое из них — металлическая труба, которую вставляют в петли, заранее приваренные к верхней части основы. Их делают из арматуры d=10 мм. Эту трубу толкают, как рычаг, она вращает сваю, происходит ее ввинчивание в грунт. Подробно установка винтовых свай своими руками основана на определенной последовательности действий. Соблюдайте данную инструкцию:
- Проведите разметку свай на участке согласно расчетам фундамента. Максимальное расстояние между ними не должно превышать 3 м, самым надежным считается расстояние 2 м.
- Каждую трубу установите строго вертикально острым концом с лопастью вниз.
- При помощи трубы или лома, вставляемых в петли и используемых, как рычаг, ввинтите сваю в грунт. Минимальное заглубление составляет 1,5 м. Если грунт состоит из суглинка и глины, вворачивание продолжают сквозь них до твердого слоя земли.
Заключительные работы
Высота над грунтом должна соответствовать проектным расчетам. Она может быть разной, если участок имеет уклоны, возвышения. Именно поэтому фундамент такого типа не требует предварительного выравнивания участка. Главное, чтобы верхний край всех труб находился на одном уровне (контролируют лазерным строительным уровнем).
После установки свай в их полость заливают бетон М300. Для изготовления 1 м3 берут:
- 400 кг цемента;
- 1300 кг щебня;
- 650 кг песка;
- 180 л воды.
Самостоятельное изготовление
Выбор материала (сечение, длина, форма) производится на основании ряда факторов: уровень предполагаемой нагрузки, структура почвы, в частности, граница ее промерзания. Нужно понимать, что изготовленная своими руками свая выдержит вес легких построек, в том числе забора из профнастила, сетки, дерева. Для работы нужно подготовить трубу диаметром от 70 до 100 мм. Длина изделия определяется уровнем заглубления и высотой забора.
Изготовление оголовка трудностей не вызывает и производится как показано на фото, особое внимание уделяется качеству сварного шва
Важная особенность опоры данного вида – заостренный наконечник. Чтобы сделать его своими руками, нужно с одной стороны трубы сделать продольные срезы в нескольких местах, излишки материала удаляются.
Далее, секции необходимо согнуть до получения конусообразной формы трубы. Осталось только своими руками сварить их между собой, после чего отрихтовать соединительные швы.
Винтовая часть изготавливается либо из специальных заготовок с литым наконечником, либо используется 5-6-миллиметровая сталь

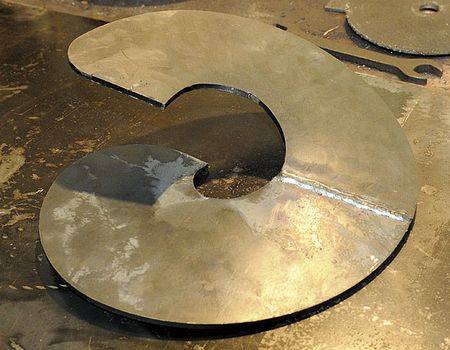

Изготовление лопастей своими руками может выполняться с применением уже готовых элементов, например, от старого бура. Если подручных материалов подходящей конфигурации нет в наличии, допускается сделать лопасти собственноручно, для этого нужно подготовить металл – сталь 5-6 мм толщиной. Диаметр определяется уровнем заглубления винтовой сваи: чем глубже она будет располагаться, тем меньше должна быть лопасть.
Изготовление своими руками предполагает ограничение возможностей при воплощении некоторых идей, поэтому свайные опоры легче выполнить однолопастными, для чего требуется растянуть созданную заготовку винта посредством тисков и приложения физических усилий. Степень растяжения определяет созданный ранее чертеж сваи для забора. Все сварные швы необходимо зачистить, а готовую конструкцию следует покрыть антикоррозионным составом.
Вероятные сложности при изготовлении
Даже при наличии достаточного опыта в строительстве, не всегда удается в точности воссоздать правильную конструкцию винтовых опор в бытовых условиях, что в дальнейшем повлияет на качество постройки, а также на срок ее службы. Рекомендуется в точности узнать, какую марку стали применять, толщину метала и достаточную длину готового изделия. Для этого необходимо выполнить ряд сложных расчетов.
Сначала нужно разметить железо под вырезание одинаковых кругов диаметром 25 см, резка плазменным резаком
Легковесный забор допустимо построить с помощью самодельных опор, но в этом случае рекомендуется для повышения надежности использовать трубы достаточно большого сечения и лопасти значительной толщины, что не всегда целесообразно ввиду существенной разницы между реальным уровнем нагрузок и степенью прочности фундамента. Подобный разбег влечет за собой более крупные расходы.
Винт одевают на наконечник конуса и прихватывают сваркой со стороны внутреннего края кромки
Изготовление свайной опоры на производстве предполагает необходимость использования цинкового покрытия, что значительно эффективнее, нежели обычная краска, пусть и при многослойном ее нанесении.
Нужно учитывать, что при погружении сваи происходит моментальное повреждение покрытия при контакте с камнями, что приведет к быстрому развитию процесса коррозии фундамента забора.
Опасность на данном этапе заключается в некачественных сварных швах, что повлияет на прочность наконечника и лопастей. В результате приваренные конструкционные элементы при погружении сваи могут существенно деформироваться, а в худшем случае и вовсе оторвутся.
Все эти факторы негативно скажутся на длительности эксплуатации забора даже при условии правильно составленного чертежа. Соответственно, при изготовлении винтовых свай играют важную роль не только верно подобранные размеры изделия, но также их качество. Поэтому за самостоятельное производство следует браться лишь при условии наличия соответствующих знаний и опыта.
О низком уровне качества свидетельствует небольшая стоимость и небрежное исполнение, в частности, крепление элементов (лопастей, оголовка) и неравномерная обработка антикоррозионным составом. Если все же выбран вариант самостоятельного изготовления, нужно быть уверенным в своих силах, иначе придется переделывать ограждение, на что уйдет время, силы и дополнительные средства.
